NÁVOD K OBSLUZE 68195 Lund

4. napájecí kabel se zástrčkou

10. tlačítko udržení teploty

11. tlačítko otevírání víka

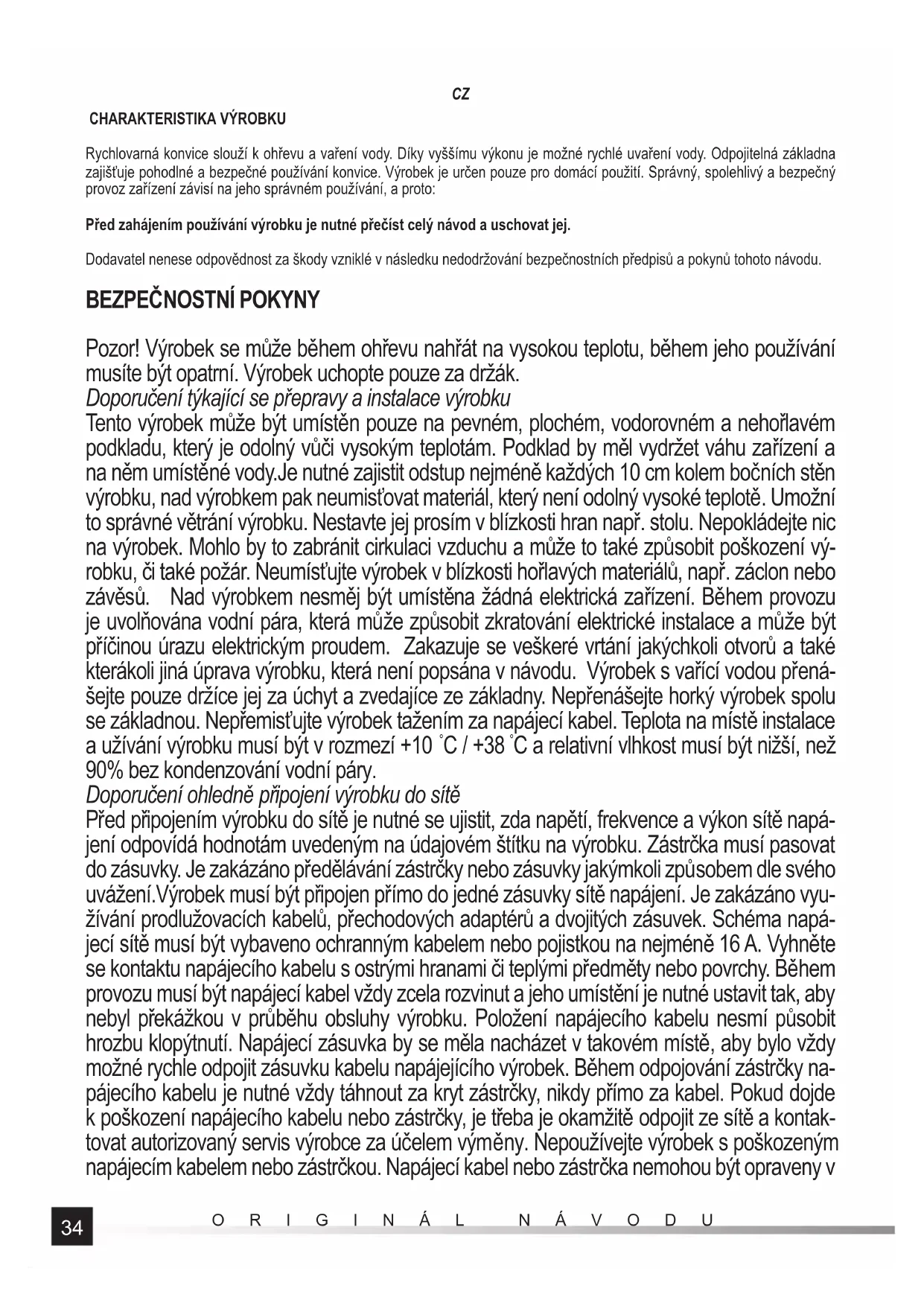

Rychlovarná konvice slouží k ohřevu a vaření vody. Díky vyššímu výkonu je možné rychlé uvaření vody. Odpojitelná základna zajišťuje pohodlné a bezpečné používání konvice. Výrobek je určen pouze pro domácí použití. Správný, spolehlivý a bezpečný provoz zařízení závisí na jeho správném používání, a proto: Před zahájením používání výrobku je nutné přečíst celý návod a uschovat jej. Dodavatel nenese odpovědnost za škody vzniklé v následku nedodržování bezpečnostních předpisů a pokynů tohoto návodu.

Pozor! Výrobek se může během ohřevu nahřát na vysokou teplotu, během jeho používání musíte být opatrní. Výrobek uchopte pouze za držák. Doporučení týkající se přepravy a instalace výrobku Tento výrobek může být umístěn pouze na pevném, plochém, vodorovném a nehořlavém podkladu, který je odolný vůči vysokým teplotám. Podklad by měl vydržet váhu zařízení a na něm umístěné vody.Je nutné zajistit odstup nejméně každých 10 cm kolem bočních stěn výrobku, nad výrobkem pak neumisťovat materiál, který není odolný vysoké teplotě. Umožní to správné větrání výrobku. Nestavte jej prosím v blízkosti hran např. stolu. Nepokládejte nic na výrobek. Mohlo by to zabránit cirkulaci vzduchu a může to také způsobit poškození vý- robku, či také požár. Neumísťujte výrobek v blízkosti hořlavých materiálů, např. záclon nebo závěsů. Nad výrobkem nesměj být umístěna žádná elektrická zařízení. Během provozu je uvolňována vodní pára, která může způsobit zkratování elektrické instalace a může být příčinou úrazu elektrickým proudem. Zakazuje se veškeré vrtání jakýchkoli otvorů a také kterákoli jiná úprava výrobku, která není popsána v návodu. Výrobek s vařící vodou přená- šejte pouze držíce jej za úchyt a zvedajíce ze základny. Nepřenášejte horký výrobek spolu se základnou. Nepřemisťujte výrobek tažením za napájecí kabel. Teplota na místě instalace a užívání výrobku musí být v rozmezí +10

C a relativní vlhkost musí být nižší, než 90% bez kondenzování vodní páry. Doporučení ohledně připojení výrobku do sítě Před připojením výrobku do sítě je nutné se ujistit, zda napětí, frekvence a výkon sítě napá- jení odpovídá hodnotám uvedeným na údajovém štítku na výrobku. Zástrčka musí pasovat do zásuvky. Je zakázáno předělávání zástrčky nebo zásuvky jakýmkoli způsobem dle svého uvážení.Výrobek musí být připojen přímo do jedné zásuvky sítě napájení. Je zakázáno vyu- žívání prodlužovacích kabelů, přechodových adaptérů a dvojitých zásuvek. Schéma napá- jecí sítě musí být vybaveno ochranným kabelem nebo pojistkou na nejméně 16 A. Vyhněte se kontaktu napájecího kabelu s ostrými hranami či teplými předměty nebo povrchy. Během provozu musí být napájecí kabel vždy zcela rozvinut a jeho umístění je nutné ustavit tak, aby nebyl překážkou v průběhu obsluhy výrobku. Položení napájecího kabelu nesmí působit hrozbu klopýtnutí. Napájecí zásuvka by se měla nacházet v takovém místě, aby bylo vždy možné rychle odpojit zásuvku kabelu napájejícího výrobek. Během odpojování zástrčky na- pájecího kabelu je nutné vždy táhnout za kryt zástrčky, nikdy přímo za kabel. Pokud dojde k poškození napájecího kabelu nebo zástrčky, je třeba je okamžitě odpojit ze sítě a kontak- tovat autorizovaný servis výrobce za účelem vým ěny. Nepoužívejte výrobek s poškozeným napájecím kabelem nebo zástrčkou. Napájecí kabel nebo zástrčka nemohou být opraveny v35

případě poškození těchto prvků, je nutné je vyměnit za nové, bez vad. Pokyny pro používání výrobku Pozor! Výrobek slouží k ohřívání a vaření vody. Využívání k ohřívání a vaření jiných tekutin nebo látek, než je voda, je zakázáno. Výrobky používejte pouze s dodávanou základnou. Během používání výrobku musíte napájecí kabel zcela rozvinout. Svinutý kabel pod základ- nou se může přehřát a způsobit riziko požáru a zásahu elektrickým proudem. Ujistěte se, že podlaha v blízkosti místa použití výrobku není kluzká. Umožní to vyhnout se klopýtnutím, které mohou způsobit různé úrazy.Výrobek může být připojen ke zdroji napájení pouze bě- hem práce. Po jejím zakončení je třeba odpojit výrobek od napájení, vytažením zástrčky ze zásuvky. Nenechávejte připojený výrobek bez dozoru. Výrobek naplňte vodou nalitím do konvice. Nikdy neponořujte konvici ve vodě nebo jiné kapalině. Pokud v průběhu plnění konvice voda bude stříkat na vnější povrch konvice nebo na základnu. Musíte ji důkladně osušit před připojením konvice k napájení. Musíte se vyhýbat napouštění rozehřáté konvice studenou vodou, může to vést k prasknutí skleněného pláště v důsledku příliš vysokého rozdílu teplot. Nespouště jte výrobek bez vody. Úroveň vody se vždy musí pohybovat mezi značkami minimálního a maximálního množství. Nízká úroveň vody může způsobit poško- zení výrobku nebo nepůjde zapnout. Vyšší úroveň vody může způsobit, že bude vystříknuta během vaření, což může být příčinou opaření.Upozornění! Neodkrývejte víko během vaření vody.Během používání konvice vždy uzavřete víko, jinak nebude fungovat automatické vy- pnutí výrobku. Neotvírejte víko konvice ihned po uvaření vody. Pod víkem se může hromadit zkapalněná vodní pára s vysokou teplotou. Kontakt s ní může způsobit opaření. Pozor! Víko musíte umístit takovým způsobem, aby vodní pára vycházela daleko od držáku. Výrobek je určen pro domácí použití a je zakázáno jeho používání pro komerční účely, např. ve stra- vovacích zařízeních.Zakázáno je také samostatně opravovat, demontovat nebo upravovat výrobek. Veškeré opravy produktu musejí být provedeny autorizovanou opravnou. Výrobek není určen k užívání dětmi ve věku nejméně do 8 let a osobami se sníženými fyzickými či mentálními schopnostmi a osobami s nedostatkem zkušeností a znalostí zařízení. Ledaže budou pod dozorem nebo bude provedena instruktáž bezpečného používání výrobku tak, aby byly dobře známy hrozby s tímto spojené. Děti by si neměly hrát s výrobkem. Děti bez dozoru by neměly čistit nebo udržovat zařízení. K čištění výrobku nepoužívejte agresivní látky, rozpouštědla, žíraviny, alkohol, benzín ani přípravky pro broušení.

Výrobek vyjměte z obalu a odstraňte všechny obalové prvky. Rozmotejte kabel. Podstavec umístěte podle pokynů. Konvici před prvním použitím umyjte podle pokynů v kapitole o údržbě spotřebiče. Zkontrolujte, zda je v konvici správně instalován fi ltr. Model 68193 Úchopem za plastový držák nadzvedněte víko. Konvici naplňte vodou tak, aby hladina dosahovala nad rysku minimum a pod rysku maximum. Uzavřete víko konvice. Napájecí kabel podstavce úplně rozviňte a kolík kabelu zapojte do elektrické zásuvky. Zkontrolujte, že vypínač je v poloze „vypnuto“ – O. Konvici umístěte na podstavec tak, aby celá spodní část konvice stála na podstavci. Spusťte konvici přepnutím vypínače do pozice „zapnuto“ – I. Po celou dobu vaření vody je konvice podsvícená. Po dosažení bodu varu se konvice automaticky vypne. Vypínač se automaticky přepne na „vypnuto“ – O a podsvícení zhasne. Pro sejmutí konvice z podstavce používejte výhradně rukojeť.36

Pro napuštění vody není nutné otevírat víko. Vypojte kolík napájecího kabelu z elektrické zásuvky. Po použití nechte spotřebič vychladnout. Upozornění! Konvice a víko jsou po zahřátí vody velmi horké. Nedotýkejte se kovových dílů konvice a víka. Doporučujeme pou- žívat ochranné tepelně odolné rukavice. Upozornění! Ručním přepnutím vypínače na „vypnuto“ – O lze ohřívání vody kdykoliv přerušit. Ovládací panel (pouze u modelů 68194 a 68195) Konvice je vybavena ovládacím panelem, který značně rozšiřuje funkce výrobku. U modelu 68194 je ovládací panel umístěn na rukojeti, model 68195 má ovládací panel na podstavci. Panel ovládáte pomocí tlačítek, funkce se zobrazují na displeji. Tlačítko vypínače I/O pro zapnutí a vypnutí konvice. Tlačítka „+” a „-” slouží k nastavení teploty, při níž bude ohřívání vody zakončeno. Tlačítkem se symbolem páry stoupající nad nádobou zapnete funkci udržování teploty vody. Modely 68194 a 68195 Stiskem tlačítka zvedněte víko. Konvici naplňte vodou tak, aby hladina dosahovala nad rysku minimum a pod rysku maximum. Uzavřete víko konvice. Napájecí kabel podstavce úplně rozviňte a kolík kabelu zapojte do elektrické zásuvky. Konvici umístěte na podstavec tak, aby celá spodní část konvice stála na podstavci. Na displeji se zobrazí aktuální teplota vody. Pomocí tlačítek „+” a „-” nastavte teplotu vody. Výrobní nastavení teploty je 100

C. Pokud před zapnutím konvice nedojde ke změně nastavení teploty, konvice přivede vodu k varu. Konvici spusťte stisknutím vypínače. Stisknutí kteréhokoliv z tlačítek je doprovázeno zvukovým signálem. Po celou dobu ohřívání vody bude na displeji zobrazena teplota vody. Po ohřátí vody na nastavenou teplotu se konvice automaticky vypne. Podsvícení zhasne a zazní zvukový signál. Pro sejmutí konvice z podstavce používejte výhradně rukojeť. Pro napuštění vody není nutné otevírat víko. Vypojte kolík napájecího kabelu z elektrické zásuvky. Po použití nechte spotřebič vychladnout. Upozornění! Konvice a víko jsou po zahřátí vody velmi horké. Nedotýkejte se kovových dílů konvice a víka. Doporučujeme pou- žívat ochranné tepelně odolné rukavice. Upozornění! Ručním přepnutím vypínače lze ohřívání vody kdykoliv přerušit. Upozornění! Jestliže během ohřívání vody dojde ke změně nastavené teploty na nižší, nebo když konvici zvednete z podstavce, bude proces ohřívání vody automaticky přerušen. Upozornění! Pokud je nastavená teplota nižší než teplota vody v konvici, nelze konvici spustit. Konvice nemá funkci chlazení vody. Vzhledem k termické setrvačnosti čidla teploty vody může dojít k nepatrným odchylkám mezi skutečnou teplotou vody a teplotou zobrazenou na displeji. Možné nepřesnosti konvice jsou uvedeny v tabulce technickým údajů. Funkce udržování teploty vody (pouze modely 68194 a 68195) Když nastavíte teplotu vody, zapnete ohřev vody a poté stisknete tlačítko se symbolem páry stoupající nad nádobou, spustíte funkci udržování teploty vody. Funkce umožňuje vodu ohřát a poté udržovat nastavenou teplotu. V případě zapnutí funkce udržování teploty dojde u modelu 68194 k podsvícení tlačítka se symbolem páry stoupající nad nádo- bou, v případě modelu 68195 se zobrazí symbol páry stoupající nad nádobou. Upozornění! Zvednutím konvice z podstavce dojde k vypnutí funkce udržování teploty vody. Upozornění! Funkci udržování teploty vody lze zapnout pouze pro teploty 40-95

C, a to maximálně na 60 minut. Po uplynutí této doby se konvice automaticky vypne. ÚDRŽBA, PŘEPRAVA A SKLADOVÁNÍ Údržba konvice S ohledem na to, že výrobek slouží k přípravě vody určené ke spotřebě, musíte dbát o jeho čistotu a pravidelně jej udržovat. POZOR! Všechny údržbové činnosti je nutné provádět při vypnutém napájení výrobku. Za tímto účelem je nutné vyjmout zá- strčku napájecího kabelu ze zásuvky. POZOR! Výrobek nemůže být ponořen ve vodě nebo v jiné tekutině. Výrobek nemůže být umýván pod tekoucí vodou, v myčce nebo pod vodou s vysokým tlakem. POZOR! Před zahájením údržbových činností je nutné počkat, až úplně ochladnou všechny části výrobku. Nezrychlujte proces chlazení naplňováním konvice studenou vodou. K čištění používejte jemný čisticí prostředek na mytí nádobí. Zbytky roztoku odstraňte pomocí hadříku namočeného ve vodě37

(základna a vnější část konvice) nebo několikanásobné naplnění vodou (vnitřní část konvice). Po vyčištění otřete výrobek do sucha a nechte ho vyschnout. Konvice byla vybavena síťovým fi ltrem nacházejícím se při výstupu vody. Pokud má fi ltr možnost demontáže, lze jej čistit pomocí proudu vody po demontování z konvice. Filtr, který se dá demontovat, musíte čistit pomocí vlhkého hadříku nebo houbičky. Nepo- užívejte příliš velký nátlak, který by mohl vést k poškození fi ltru. Odstraňování minerálních usazenin V závislosti na kvalitě vody uvnitř konvice se mohou usazovat minerály vysrážené z vody v procesu ohřívání. je to normální jev a nepřerušuje práci konvice. V případě nahromadění usazenin je musíte odstranit s využitím kyseliny octové nebo citronové. Nalijte do konvice 0,5 l octu nebo 40 g kyseliny citronové, doplňte vodu na maximální úroveň. Uvařte obsah konvice a následně nechejte zchladnout na cca 30 minut. Po této době vyprázdněte konvici, vypláchněte čistou vodou a utřete ji dosucha. Pokud nebyly usa- zeniny odstraněny zcela, musíte celý proces odstraňování zopakovat. Skladování a přeprava výrobků Výrobek během skladování uchovávejte v zavíraných místnostech, chraňte jej před prachem, nečistotami a vlhkostí. Doporuč uje se skladování výrobku v továrním balení. Výrobek skladujte v pracovní pozici. Neskladujte výrobky ve vrstvách. V průběhu skladování by nemělo být na výrobku nic po- loženého. Produkt skladujte a přepravujte v originálním balení. Chraňte před nadměrnými nárazy během přepravy. V průběhu přepravy by nemělo být na výrobku nic položeného. TECHNICKÉ ÚDAJE Parametr Měrná jednotka Hodnota Katalogové číslo 68193 68194 68195 Jmenovité napětí [V~] 220 - 240 220 - 240 220 - 240 Jmenovitá frekvence [Hz] 50 / 60 50 / 60 50 / 60 Jmenovitý výkon [W] 1850 - 2200 1850 - 2200 1850 - 2200 Třída ochrany I I I Kapacita [l] 1,7 1,7 1,7 Regulace teploty [

C] - 40 ~ 100 40 ~ 100 Nepřesnost teplotního čidla [
