68174 - Varná konvice Lund - Bezplatný návod k obsluze

Typ produktu	Elektrická rychlovarná konvice s ovládacím panelem
Značka	Lund
Model	68174
Kapacita	1,8 l
Jmenovité napětí	220-240 V~
Jmenovitá frekvence	50/60 Hz
Jmenovitý výkon	1850-2200 W
Rozsah nastavení teploty	20 °C až 100 °C
Funkce udržování teploty	Ano, až 8 hodin
Displej	Digitální na základně
Hmotnost	1,5 kg
Materiál těla	Sklo (odvozeno, protože je zmíněno praskání)
Odnímatelná základna	Ano, 360°
Odnímatelný filtr	Ano, umístěný na výtoku vody
Typ víka	Otevírání tlačítkem
Indikátor teploty	Ano, na displeji
Automatické vypnutí	Ano, po varu a po 10 minutách nečinnosti
Ochrana proti přehřátí	Ano
Doporučené odvápňování	Octem nebo kyselinou citronovou
Údržba filtru	Čištění vodou nebo vlhkým hadříkem
Opravy	Pouze autorizovaným servisem
Záruka	Kontaktujte prodejce

Často kladené otázky - 68174 Lund

Jak používat konvici poprvé?

Před prvním použitím umyjte konvici jemným čisticím prostředkem, opláchněte ji a osušte. Naplňte ji vodou po maximální rysku, přiveďte k varu a poté vodu vylijte. V případě potřeby opakujte.

Jak nastavit požadovanou teplotu?

Pomocí tlačítek + a - na ovládacím panelu nastavte teplotu mezi 20 °C a 100 °C. Výchozí teplota je 100 °C. Poté stiskněte tlačítko zapnutí/vypnutí pro spuštění ohřevu.

Jak aktivovat funkci udržování teploty?

Po nastavení požadované teploty stiskněte tlačítko se symbolem šálku. Konvice bude udržovat vodu na této teplotě po dobu maximálně 8 hodin. Zvednutí konvice ze základny tuto funkci deaktivuje.

Co znamenají chybové kódy na displeji?

Kódy jsou: E1 (žádný kontakt se základnou), E2 (elektrická porucha), E3 (v konvici není voda). Podrobnosti viz návod.

Jak vyčistit filtr konvice?

Pokud je filtr odnímatelný, vyjměte jej a opláchněte pod tekoucí vodou. Pokud je pevný, očistěte jej vlhkým hadříkem. Netlačte příliš silně, abyste jej nepoškodili.

Jak odvápnit konvici?

Nalijte 0,5 l bílého octa nebo 40 g kyseliny citronové do konvice, doplňte vodou po maximum. Přiveďte k varu, nechte působit 30 minut, poté vylijte a důkladně opláchněte. V případě potřeby opakujte.

Proč se konvice zastaví před varem?

Může to být způsobeno nedostatečnou hladinou vody (pod minimem) nebo usazeninami vodního kamene. Zkontrolujte hladinu a odvápněte přístroj. Ujistěte se také, že je víko dobře uzavřeno.

Mohu konvici použít k ohřevu něčeho jiného než vody?

Ne, konvice je určena pouze k ohřevu vody. Použití jiných tekutin nebo potravin může poškodit přístroj a představovat bezpečnostní riziko.

Co dělat, když se konvice nezapne?

Zkontrolujte, zda je napájecí kabel správně zapojen a základna dobře připojena. Ujistěte se, že je konvice správně umístěna na základně. Pokud displej zobrazuje E1, jedná se o problém s kontaktem.

Jak ručně vypnout konvici?

Stisknutím tlačítka zapnutí/vypnutí (vypínače) na konvici nebo na ovládacím panelu kdykoli zastavíte ohřev. Konvici můžete také zvednout ze základny pro odpojení napájení.

NÁVOD K OBSLUZE 68174 Lund

1. podstavec
2. konvice
3. víko
4. napájecí kabel se zástrčkou
5. filtr
6. vypínač
7. ovládací panel
8. displej
9. regulace teploty
10. tlačítko udržení teploty
11. tlačítko otevírání víka

RO

1. základ
2. kanvica
3. veko
4. napájací kábel so zástrčkou
5. filter
6. spínač
7. ovládací panel
8. displej
9. nastavenie teploty
10. tlačidlo na udržiavanie teploty
11. tlačidlo na otvorenie veka

ES

Tento symbol informuje, že je zakázáno likvidovat použité elektrické a elektronické zařízení (včetně baterií a akumulátorů) společně s jiným odpadem. Použité zařízení by mělo být shromaždováno selektivně a odesiláno na sběrné místo, aby byla zajištěna jeho recyklace a využití, aby se snižilo množství odpadu a snižil stupeň využívání přirodních zdrojů. Nekontrolované uvolňování nebezpečných složek obsažených v elektrických a elektronických zařízeních může představovat hrozbu pro lidské zdraví a způsobit negativní změny v přirodním prostředí. Domácnost hraje důležitou roli při přispívání k opětovnému použití a využití, včetně recyklace použitého zařízení. Další informace o vhodných způsobech recyklace Vám poskytne místní úřad nebo prodejce.

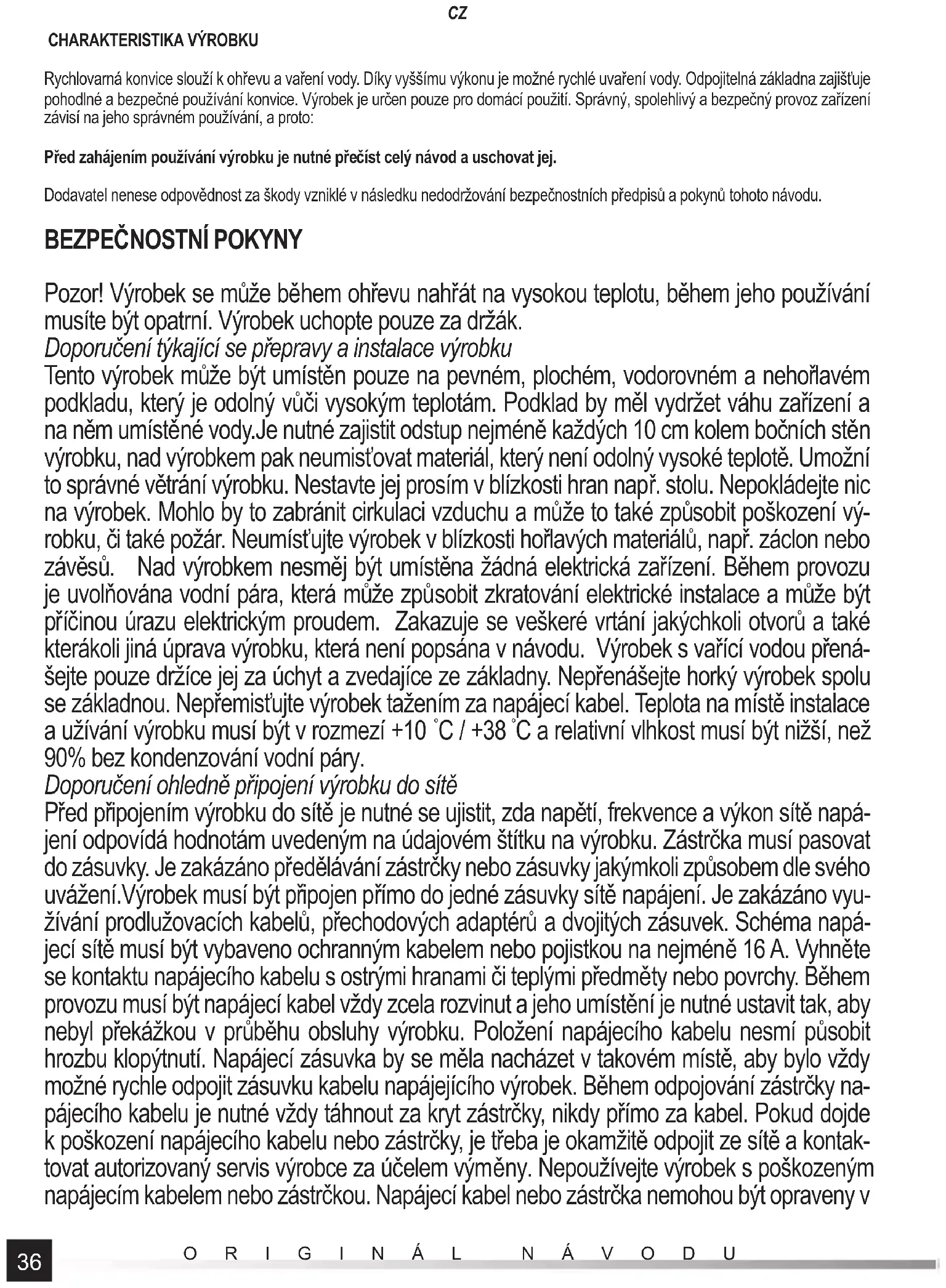

Rychlovarná konvice slouží k ohřevu a vaření vody. Díky vyššímu výkonu je možné rychlé uvaření vody. Odpojitelná základna zajišťuje pohodlné a bezpečné používání konvice. Výrobek je určen pouze pro domácí použití. Správný, spolehlivý a bezpečný provoz zařízení závisí na jeho správném používání, a proto:

Před zahájením používání výrobku je nutné přečíst celý návod a uschovat jej.

Dodavatel nenese odpovědnost za škody vzniklé v následku nedodržování bezpečnostních předpisů a pokynů tohoto návodu.

BEZPEČNOSTNÍ POKYNY

Pozor! Výrobek se může během ohřevu nahřát na vysokou teplotu, během jeho používání musíte být opatrní. Výrobek uchopte pouze za držák.

Doporučení týkající se přepravy a instalace výrobku

Tento výrobek může být umístěn pouze na pevném, plochém, vodorovném a nehořlavém podkladu, který je odolný vůči vysokým teplotám. Podklad by měl vydržet váhu zařízení a na něm umístěné vody. Je nutné zajistit odstup nejméně každých 10 cm kolem bočních stěn výrobku, nad výrobkem pak neumistovat materiál, který není odolný vysoké teplotě. Umožní to správné větrání výrobku. Nestavte jej prosím v blízkosti hran např. stolu. Nepokládejte nic na výrobek. Mohlo by to zabránit cirkulaci vzduchu a může to také způsobit poškození výrobku, či také požár. Neumístujte výrobek v blízkosti hořlavých materiálů, např. záclon nebo závěsů. Nad výrobkem nesměj být umístěna žádná elektrická zařízení. Během provozu je uvolňována vodní pára, která může způsobit zkratování elektrické instalace a může být příčinou úrazu elektrickým proudem. Zakazuje se veškeré vrtání jakýchkoli otvorů a také kterákoli jiná úprava výrobku, která není popsána v návodu. Výrobek s vařící vodou přenášejte pouze držíce jej za úchyt a zvedajíce ze základny. Nepřenášejte horký výrobek spolu se základnou. Nepřemistujte výrobek tažením za napájecí kabel. Teplota na místě instalace a užívání výrobku musí být v rozmezí +10 °C / +38 °C a relativní vlhkost musí být nižší, než 90% bez kondenzování vodní páry.

Doporučení ohledně připojení výrobku do sítě

Před připojením výrobku do sítě je nutné se ujistit, zda napětí, frekvence a výkon sítě napájení odpovídá hodnotám uvedeným na údajovém štítku na výrobku. Zástrčka musí pasovat do zásuvky. Je zakázáno předělávání zástrčky nebo zásuvky jakýmkoli způsobem dle svého uvážení. Výrobek musí být připojen přímo do jedné zásuvky sítě napájení. Je zakázáno využívání prodlužovacích kabelů, přechodových adaptérů a dvojitých zásuvek. Schéma napájecí sítě musí být vybaveno ochranným kabelem nebo pojistkou na nejméně 16 A. Vyhněte se kontaktu napájecího kabelu s ostrými hranami či teplými předměty nebo povrchy. Během provozu musí být napájecí kabel vždy zcela rozvinut a jeho umístění je nutné ustavit tak, aby nebyl překážkou v průběhu obsluhy výrobku. Položení napájecího kabelu nesmí působit hrozbu klopýtnutí. Napájecí zásuvka by se měla nacházet v takovém místě, aby bylo vždy možné rychle odpojit zásuvku kabelu napájejícího výrobek. Během odpojování zástrčky napájecího kabelu je nutné vždy táhnout za kryt zástrčky, nikdy přímo za kabel. Pokud dojde k poškození napájecího kabelu nebo zástrčky, je třeba je okamžitě odpojit ze sítě a kontaktovat autorizovaný servis výrobce za účelem výměny. Nepoužívejte výrobek s poškozeným napájecím kabelem nebo zástrčkou. Napájecí kabel nebo zástrčka nemohou být opraveny v

CZ

případě poškození těchto prvků, je nutné je vyměnit za nové, bez vad.

Pokyny pro používání výrobku

Pozor! Výrobek slouží k ohřivání a vaření vody. Využívání k ohřívání a vaření jiných tekutín nebo látek, než je voda, je zakázáno. Výrobky používejte pouze s dodávanou základnou. Během používání výrobku musíte napájecí kabel zcela rozvinout. Svinutý kabel pod základnou se může přehřát a způsobit riziko požáru a zásahu elektrickým proudem. Ujistěte se, že podlaha v blízkosti místa použití výrobku není kluzká. Umožní to vyhnout se klopýtnutím, které mohou způsobit různé úrazy. Výrobek může být připojen ke zdroji napájení pouze během práce. Po jejím zakončení je třeba odpojit výrobek od napájení, vytažením zástrčky ze zásuvky. Nenechávejte připojený výrobek bez dozoru. Výrobek naplňte vodou nalitím do konvice. Nikdy neponořujte konvici ve vodě nebo jiné kapalině. Pokud v průběhu plnění konvice voda bude stříkat na vnější povrch konvice nebo na základnu. Musíte ji důkladně osušit před připojením konvice k napájení. Musíte se vyhýbat napouštění rozehřáté konvice studenou vodou, může to vést k prasknutí skleněného plástě v důsledku příliš vysokého rozdílu teplot. Nespouštějte výrobek bez vody. Úroveň vody se vždy musí pohybovat mezi značkami minimálního a maximálního množství. Nízká úroveň vody může způsobit poškození výrobku nebo nepůjde zapnout. Vyšší úroveň vody může způsobit, že bude vystříknuta během vaření, což může být přičinou opaření. Upozornění! Neodkrývejte víko během vaření vody. Během používání konvice vždy uzavřete víko, jinak nebude fungovat automatické vypnutí výrobku. Neotvírejte víko konvice ihned po uvaření vody. Pod víkem se může hromadit zkapalněná vodní pára s vysokou teplotou. Kontakt s ní může způsobit opaření. Pozor! Víko musíte umístit takovým způsobem, aby vodní pára vycházela daleko od držáku. Výrobek je určen pro domácí použití a je zakázáno jeho používání pro komerční účely, např. ve stravovacích zařizeních. Zakázáno je také samostatně opravovat, demontovat nebo upravovat výrobek. Veškeré opravy produktu musejí být provedeny autorizovanou opravnou. Výrobek není určen k užívání dětmi ve věku nejméně do 8 let a osobami se sníženými fyzickými či mentálními schopnostmi a osobami s nedostatkem zkušeností a znalostí zařizení. Ledaže budou pod dozorem nebo bude provedena instruktáž bezpečného používání výrobku tak, aby byly dobře známy hrozby s tímto spojené. Děti by si neměly hrát s výrobkem. Děti bez dozoru by neměly čistit nebo udržovat zařizení. K čištění výrobku nepoužívejte agresivní látky, rozpouštědla, žíraviny, alkohol, benzín ani připravky pro broušení.

OBSLUHA VÝROBKU

Výrobek rozbalte, odstraňte všechny prvky obalu. Rozmotejte kabel. Základnu umístěte v souladu s doporučeními.

Konvici před prvním použití umyjte v souladu s pokyny v kapitole o údržbě výrobku.

Ověřte, zda má konvice správně nainstalovaný filtr.

Model 68172

Zvedněte kryt stisknutím tlačítka.

Konvici naplňte vodou tak, aby se její úroveň nacházela mezi ukazateli minimum a maximum. Zakryjte víko konvice.

Napájecí kabel základny připojte k el. zásuvce.

Ujistěte se, že se vypínač nachází v pozici „vypnutý“ – O.

Postavte konvici na základně tak, konvice přiléhala k základně celým obvodem.

Zapněte konvici vypínačem a nastavte jej do polohy „zapnutá“ – I.

Po celou dobu varu vody bude vidět podsvětlení konvice.

Po ohřátí vody se konvice automaticky vypne. Vypínač samostatně změní polohu na „vypnutá“ – O a vypne podsvětlení.

Konvici zvedněte ze základny pouze za úchyt.

CZ

K nalévání vody není nutné otevírání víka.

Odpojte zástrčku napájecího kabelu ze zásuvky.

Po ukončení používání nechejte výrobek vychladnout.

Pozor! Ruční nastavení vypínače do polohy „vypnutá“ - O ukončuje proces zahřivání vody v kterékoli chvíli.

Ovládací panel (týká se modelu 68173 a 68174)

Konvice byla vybavena ovládacím panelem, který značně rozšiřuje funkčnost výrobku.

V případě modelu 68173 je ovládací panel umístěn v úchytu, v případě modelu 68174 v základně výrobku.

Obsluha panelu je realizována pomocí tlačítek, snímání je možné pomocí displeje.

Tlačítko vypínače I/O umožňuje zapnutí a vypnutí konvice.

Tlačítko označené „+“ a „-“ umožňuje nastavení teploty, při níž bude uložen ohřev vody.

Tlačítko označené symbolem šálku umožňuje zapnout funkci udržování teploty vody.

Model 68173

Zvedněte a demontujte kryt.

Konvici naplňte vodou tak, aby se její úroveň nacházela mezi ukazateli minimum a maximum. Zakryjte víko konvice.

Napájecí kabel základny připojte k el. zásuvce.

Postavte konvici na základně tak, konvice přiléhala k základně celým obvodem. Bude to zvukově signalizováno a na displeji bude vidět aktuální teplota vody.

Pomocí tlačítek označených „+“ a „-“ nastavte teplotu vody. Tovární nastavení teploty činí 100°C. Pokud před zapnutím konvice nebude nastavena teplota, konvice ohřeje vodu.

Spust'te konvici stisknutím spínače.

Po celou dobu varu vody bude vidět podsvětlení konvice a displej bude ukazovat teplotu vody.

Po ohřátí vody se konvice automaticky vypne. Vypne se podsvětlení a také bude vydán zvukový signál.

Konvici zvedněte ze základny pouze za úchyt.

K nalévání vody není nutné otevírání víka.

Odpojte zástrčku napájecího kabelu ze zásuvky.

Po ukončení používání nechejte výrobek vychladnout.

Pozor! Ruční stisknutí vypínače ukončuje proces zahřívání vody v kterékoli chvíli.

Pozor! Pokud v průběhu nahřívání vody bude snížena teplota nebo bude konvice zvednuta ze základny, konvice samostatně ukončí proces zahřívání vody.

Pozor! Pokud bude nastavena teplota nižší, než je teplota vody nacházející se v konvici. Nebude možné vypnout konvici. Konvice nemá funkci chlazení vody.

Model 68174

Zvedněte kryt stisknutím tlačítka.

Konvici naplňte vodou tak, aby se její úroveň nacházela mezi ukazateli minimum a maximum. Zakryjte víko konvice.

Napájecí kabel základny připojte k el. zásuvce. Displej v základu bude ukazovat komunikát „E1“.

Postavte konvici na základně tak, konvice přiléhala k základně celým obvodem. Na displeji bude vidět aktuální teplota vody.

Pomoci tlačítek označených „+“ a „-“ nastavte teplotu vody. Tovární nastavení teploty činí 100°C. Pokud před zapnutím konvice nebude nastavena teplota, konvice ohřeje vodu.

Spust'te konvici stisknutím spínače.

Po celou dobu varu vody bude vidět podsvětlení konvice a displej bude ukazovat teplotu vody.

Po ohřátí vody se konvice automaticky vypne. Vypne se podsvětlení a také bude vydán zvukový signál.

Konvici zvedněte ze základny pouze za úchyt.

K nalévání vody není nutné otevírání víka.

Odpojte zástrčku napájecího kabelu ze zásuvky.

Po ukončení používání nechejte výrobek vychladnout.

Pozor! Ruční stisknutí vypínače ukončuje proces zahřívání vody v kterékoli chvíli.

Pozor! Pokud v průběhu nahřívání vody bude snížena teplota nebo bude konvice zvednuta ze základny, konvice samostatně ukončí proces zahřívání vody.

Pozor! Pokud bude nastavena teplota nižší, než je teplota vody nacházející se v konvici. Nebude možné vypnout konvici. Konvice nemá funkci chlazení vody.

Pozor! Po zhruba 10 minutách nečinnosti se konvice sama vypne. Následuje zhasnutí displeje.

Displej modelu 68174 může ukázat následující komunikáty:

E1 - žádný kontakt se základnou konvice,

E2 - detekována elektronická porucha,

E3 - suché zapnutí - žádná voda v konvici.

CZ

S ohledem na termickou setrvačnost teploty je možný malý rozdíl mezi tovární teplotou vody a indikací displeje. Nepřesnost čidla byla uvedena v tabulce s technickými údaji.

Funkce udržování teploty vody

Nastavení teploty vody a stlačení tlačítka označeného symbolem šálku způsobí spuštění funkce udržování teploty vody. Funkce umožňuje ohřátí vody a následně obdržení nastavené teploty.

Pozor! Zvednutí konvice ze základny vypíná funkci udržování teploty vody.

Pozor! Funkce udržování teploty vody může být zapnuta maximálně po dobu 8 hodin. Po této době se konvice sama vypne.

ÚDRŽBA, PŘEPRAVA A SKLADOVÁNÍ

Údržba konvice

S ohledem na to, že výrobek slouží k přípravě vody určené ke spotřebě, musíte dbát o jeho čistotu a pravidelně jej udržovat.

POZOR! Všechny údržbové činnosti je nutné provádět při vypnutém napájení výrobku. Za tímto účelem je nutné vyjmout zástrčku napájecího kabelu ze zásuvky.

POZÓR! Výrobek nemůže být ponořen ve vodě nebo v jiné tekutině. Výrobek nemůže být umýván pod tekoucí vodou, v myčce nebo pod vodou s vysokým tlakem.

POZOR! Před zahájením údržbových činností je nutné počkat, až úplně ochladnou všechny části výrobku. Nezrychlujte proces chlazení naplňováním konvice studenou vodou.

K čištění používejte jemný čisticí prostředek na mytí nádobí. Zbytky roztoku odstraňte pomocí hadříku namočeného ve vodě (základna a vnější část konvice) nebo několikanásobné naplňení vodou (vnitřní část konvice). Po vyčištění otřete výrobek do sucha a nechte ho vyschnout.

Konvice byla vybavena sit'ovým filtrem nacházejícím se při výstupu vody. Pokud má filtr možnost demontáže, lze jej čistit pomocí proudu vody po demontování z konvice. Filtr, který se dá demontovat, musíte čistit pomocí vlhkého hadříku nebo houbičky. Nepoužívejte příliš velký nátlak, který by mohl vést k poškození fi ltru.

Odstraňování minerálních usazenin

V závislosti na kvalitě vody uvnitř konvice se mohou usazovat minerály vysrážené z vody v procesu ohřívání. je to normální jev a nepře- rušuje práci konvice. V případě nahromadění usazenin je musíte odstranit s využitím kyseliny octové nebo citronové. Nalijte do konvice 0,5 l octu nebo 40 g kyseliny citronové, doplňte vodu na maximální úroveň. Uvařte obsah konvice a následně nechejte zchladnout na cca 30 minut. Po této době vyprázdněte konvici, vypláchněte čistou vodou a utřete ji dosucha. Pokud nebyly usazeniny odstraněny zcela, musíte celý proces odstraňování zopakovat.

Skladování a přeprava výrobků

Výrobek během skladování uchovávejte v zavíraných místnostech, chraňte jej před prachem, nečistotami a vlhkostí. Doporučuje se skladování výrobku v továrním balení.

Výrobek skladujte v pracovní pozici. Neskladujte výrobky ve vrstvách. V průběhu skladování by nemělo být na výrobku nic položeného. Produkt skladujte a přepravujte v originálním balení. Chraňte před nadměrnými nárazy během přepravy. V průběhu přepravy by nemělo být na výrobku nic položeného.

TECHNICKÉ ÚDAJE

Parametr Měrná jednotka Hodnota
Katalogové číslo 68172 68173 68174
Jmenovité napětí [V~] 220 - 240 220 - 240 220 - 240
Jmenovitá frekvence [Hz] 50 / 60 50 / 60
Jmenovitý výkon	[W]	1850 - 2200	1850 - 2200	1850 - 2200
Třída ochrany		I	I	1
Kapacita	[I]	1,8	1,7	1,8
Regulace teploty	[°C]	-	40 ~ 100	20 ~ 100
Nepřesnost teplotního čidla	[°C]	-	≤5	≤5
Čistá hmotnost	[kg]	1,1	1,2	1,5

CHARAKTERISTIKA VÝROBKU

Pred použitím výrobku sa oboznámte s celým návodom na uvedenie do prevádzky a návod si uchovajte.

Zdvihnite veko stlačením tlačidla.

Odpojte napájací kábel od elektrickej zásuvky.

Po použití nechajte výrobok vychladnút.

Pozor! Ručné presunutie spínača do polohy „vypnutý” – O ukončí proces ohrievania vody v l'ubovolnom okamihu.

Ovládací panel (len modely 68173 a 68174)

Ovládanie panelu sa uskutočňuje pomocou tlačidiel, údaje sa dá odčítat' na displeji.

Spínač I/O umožňuje zapínanie a vypínanie kanvice.

Zdvihnite a odstráňte veko.

Spustte kanvicu stlačením spínača.

Po uvarení vody sa kanvica automaticky vypne. Podsvietenie sa vypne a bude počut' zvukový signál.

Odpojte napájací kábel od elektrickej zásuvky.

Po použití nechajte výrobok vychladnút.

Kanvica nemá funkciu chladenia vody.

Model 68174

Zdvihnite veko stlačením tlačidla.

Spust'te kanvicu stlačením spínača.

Po uvarení vody sa kanvica automaticky vypne. Podsvietenie sa vypne a bude počut' zvukový signál.

Odpojte napájací kábel od elektrickej zásuvky.

E1 – nedostatok kontaktu kanvice so základňou,
