68174 - Czajnik Lund - Bezpłatna instrukcja obsługi

Typ produktu	Czajnik elektryczny z panelem sterowania
Marka	Lund
Model	68174
Pojemność	1,8 L
Napięcie znamionowe	220-240 V~
Częstotliwość znamionowa	50/60 Hz
Moc znamionowa	1850-2200 W
Zakres regulacji temperatury	20 °C do 100 °C
Funkcja utrzymywania ciepła	Tak, do 8 godzin
Wyświetlacz	Cyfrowy na podstawie
Masa netto	1,5 kg
Materiał korpusu	Szkło
Podstawa obrotowa	Tak, 360°
Filtr wyjmowalny	Tak, znajduje się przy wylocie wody
Typ pokrywy	Otwieranie przyciskiem
Wskaźnik temperatury	Tak, na ekranie
Automatyczne wyłączanie	Tak, po zagotowaniu i po 10 minutach bezczynności
Zabezpieczenie przed przegrzaniem	Tak
Zalecane odkamienianie	Octem lub kwasem cytrynowym
Konserwacja filtra	Czyszczenie wodą lub wilgotną szmatką
Naprawy	Tylko przez autoryzowany serwis
Gwarancja	Skontaktuj się ze sprzedawcą

Często zadawane pytania - 68174 Lund

Jak używać czajnika po raz pierwszy?

Przed pierwszym użyciem umyj czajnik łagodnym detergentem, wypłucz go i osusz. Napełnij wodą do maksymalnego poziomu, zagotuj, a następnie wylej wodę. Powtórz czynność, jeśli to konieczne.

Jak ustawić żądaną temperaturę?

Użyj przycisków + i - na panelu sterowania, aby ustawić temperaturę w zakresie od 20 °C do 100 °C. Domyślna temperatura to 100 °C. Następnie naciśnij przycisk włącz/wyłącz, aby rozpocząć podgrzewanie.

Jak włączyć funkcję utrzymywania ciepła?

Po ustawieniu żądanej temperatury naciśnij przycisk z symbolem filiżanki. Czajnik będzie utrzymywał wodę w tej temperaturze przez maksymalnie 8 godzin. Zdjęcie czajnika z podstawy wyłącza tę funkcję.

Co oznaczają kody błędów na ekranie?

Kody to: E1 (brak kontaktu z podstawą), E2 (awaria elektryczna), E3 (brak wody w czajniku). Szczegółowe informacje znajdują się w instrukcji.

Jak wyczyścić filtr czajnika?

Jeśli filtr jest wyjmowany, wyjmij go i umyj pod strumieniem wody. Jeśli jest stały, wyczyść go wilgotną szmatką. Unikaj zbyt silnego nacisku, aby go nie uszkodzić.

Jak odkamienić czajnik?

Wlej 0,5 l octu lub 40 g kwasu cytrynowego do czajnika, uzupełnij wodą do maksimum. Zagotuj, pozostaw na 30 minut, następnie opróżnij i dokładnie wypłucz. Powtórz, jeśli to konieczne.

Dlaczego czajnik wyłącza się przed zagotowaniem?

Może to być spowodowane zbyt małą ilością wody (poniżej minimum) lub osadem kamienia. Sprawdź poziom wody i odkamień urządzenie. Upewnij się również, że pokrywa jest dobrze zamknięta.

Czy mogę używać czajnika do podgrzewania czegoś innego niż woda?

Nie, czajnik jest przeznaczony wyłącznie do podgrzewania wody. Używanie innych płynów lub produktów spożywczych może uszkodzić urządzenie i stanowić zagrożenie dla bezpieczeństwa.

Co zrobić, jeśli czajnik nie włącza się?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony i czy podstawa jest dobrze połączona. Upewnij się, że czajnik jest prawidłowo umieszczony na podstawie. Jeśli na ekranie pojawia się E1, oznacza to problem z kontaktem.

Jak ręcznie wyłączyć czajnik?

Naciśnij przycisk włącz/wyłącz (przełącznik) na czajniku lub na panelu sterowania, aby w dowolnym momencie zatrzymać podgrzewanie. Możesz również zdjąć czajnik z podstawy, aby odciąć zasilanie.

INSTRUKCJA OBSŁUGI 68174 Lund

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL EN

1. podstawa
2. czajnik
3. pokrywa
4. kabel zasilający z wtyczką
5. filtr
6. włącznik
7. panel sterujący
8. wyświetlacz
9. regulacja temperatury
10. przycisk podtrzymywania temperatury
11. przycisk otwarcia pokrywy

RU

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

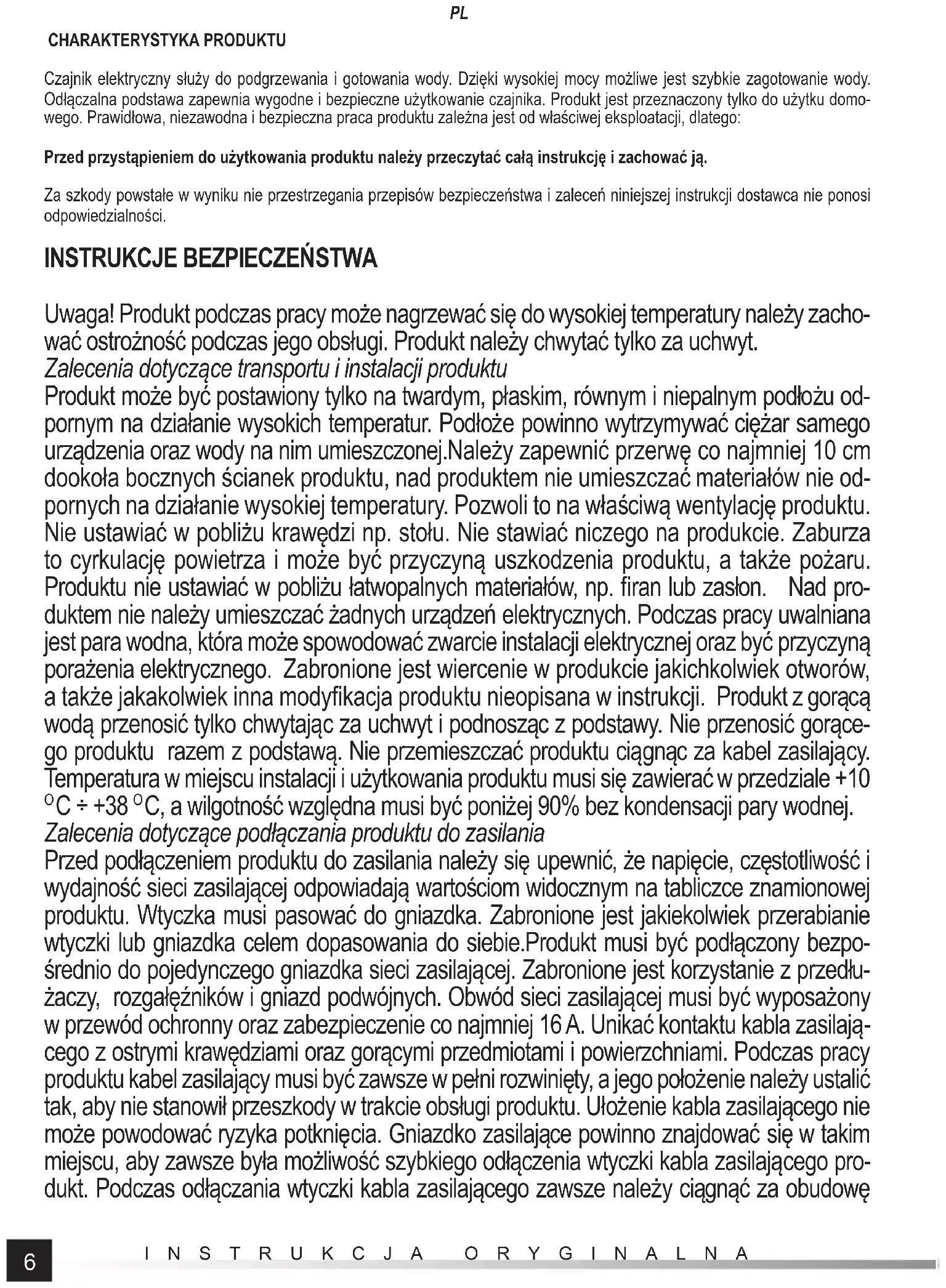

Czajnik elektryczny służy do podgrzewania i gotowania wody. Dzięki wysokiej mocy możliwe jest szybkie zagotowanie wody. Odłączalna podstawa zapewnia wygodne i bezpieczne użytkowanie czajnika. Produkt jest przeznaczony tylko do użytku domowego. Prawidłowa, niezawodna i bezpieczna praca produktu zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do użytkowania produktu należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

INSTRUKCJE BEZPIECZEŃSTWA

Uwaga! Produkt podczas pracy może nagrzewać się do wysokiej temperatury należy zachować ostrożność podczas jego obsługi. Produkt należy chwytać tylko za uchwyt.

Zalecenia dotyczące transportu i instalacji produktu

Produkt może być postawiony tylko na twardym, płaskim, równym i niepalnym podłożu odpornym na działanie wysokich temperatur. Podłoże powinno wytrzymywać ciężar samego urządzenia oraz wody na nim umieszczonej. Należy zapewnić przerwę co najmniej 10 cm dookoła bocznych ścianek produktu, nad produktem nie umieszczać materiałów nie odpornych na działanie wysokiej temperatury. Pozwoli to na właściwą wentylację produktu. Nie ustawiać w pobliżu krawędzi np. stołu. Nie stawiać niczego na produkcie. Zaburza to cyrkulację powietrza i może być przyczyną uszkodzenia produktu, a także pożaru. Produktu nie ustawiać w pobliżu łatwopalnych materiałów, np. firan lub zasłon. Nad produktem nie należy umieszczać żadnych urządzeń elektrycznych. Podczas pracy uwalniana jest para wodna, która może spowodować zwarcie instalacji elektrycznej oraz być przyczyną porażenia elektrycznego. Zabronione jest wiercenie w produkcie jakichkolwiek otworów, a także jakakolwiek inna modyfikacja produktu nieopisana w instrukcji. Produkt z gorącą wodą przenosić tylko chwytając za uchwyt i podnosząc z podstawy. Nie przenosić gorącego produktu razem z podstawą. Nie przemieszczać produktu ciągnąc za kabel zasilający. Temperatura w miejscu instalacji i użytkowania produktu musi się zawierać w przedziale +10 °C ÷ +38 °C, a wilgotność względna musi być poniżej 90% bez kondensacji pary wodnej. Zalecenia dotyczące podłączania produktu do zasilania

Przed podłączeniem produktu do zasilania należy się upewnić, że napięcie, częstotliwość i wydajność sieci zasilającej odpowiadają wartościom widocznym na tabliczce znamionowej produktu. Wtyczka musi pasować do gniazdka. Zabronione jest jakiekolwiek przerabianie wtyczki lub gniazdka celem dopasowania do siebie. Produkt musi być podłączony bezpośrednio do pojedynczego gniazdka sieci zasilającej. Zabronione jest korzystanie z przedłużaczy, rozgałęźników i gniazd podwójnych. Obwód sieci zasilającej musi być wyposażony w przewód ochronny oraz zabezpieczenie co najmniej 16 A. Unikać kontaktu kabla zasilającego z ostrymi krawędziami oraz gorącymi przedmiotami i powierzchniami. Podczas pracy produktu kabel zasilający musi być zawsze w pełni rozwinięty, a jego położenie należy ustalić tak, aby nie stanowił przeszkody w trakcie obsługi produktu. Ułożenie kabla zasilającego nie może powodować ryzyka potknięcia. Gniazdko zasilające powinno znajdować się w takim miejscu, aby zawsze była możliwość szybkiego odłączenia wtyczki kabla zasilającego produkt. Podczas odłączania wtyczki kabla zasilającego zawsze należy ciągnąć za obudowę

PL

wtyczki, nigdy za kabel. Jeżeli kabel zasilający lub wtyczka ulegną uszkodzeniu, należy je natychmiast odłączyć od sieci zasilającej i skontaktować się z autoryzowanym serwisem producenta celem wymiany. Nie używać produktu z uszkodzonym kablem zasilającym lub wtyczką. Kabel zasilający lub wtyczka nie mogą zostać naprawione w przypadku uszkodzenia tych elementów należy je wymienić na nowe pozbawione wad.

Zalecenia dotyczące użytkowania produktu

Uwaga! Produkt służy tylko do podgrzewania i gotowania wody. Zabronione jest wykorzystywanie do podgrzewania i gotowania innych płynów lub substancji niż woda. Produkt należy używać tylko z dostarczoną podstawą. Podczas użytkowania produktu kabel zasilający należy całkowicie rozwinąć. Zwinięty kabel pod podstawą może się przegrzać i spowodować ryzyko pożaru i porażenia elektrycznego. Upewnić się, że podłoga w pobliżu miejsca użytkowania produktu nie jest śliska. Pozwoli to uniknąć poślizgnięcia, które może spowodować groźne urazy. Produkt może być podłączony do zasilania tylko w czasie pracy. Po jej zakończeniu należy odłączyć produkt od zasilania, przez wyjęcie wtyczki z gniazdka sieciowego. Nie pozostawiać podłączonego produktu bez nadzoru. Produkt napełniać wodą wlewając ją do czajnika. Nigdy nie zanurzać czajnika w wodzie lub innym płynie. Jeżeli w trakcie napełniania czajnika wodą zostanie ona rozchlapana na zewnętrzną powierzchnię czajnika lub na podstawę. Należy ją dokładnie osuszyć przed podłączeniem czajnika do zasilania. Należy unikać napełniania zimną wodą rozgrzanego czajnika, może to doprowadzić do pęknięcia szklanej obudowy czajnika na skutek zbyt wysokiej różnicy temperatur. Nie uruchamiać produktu bez wody. Poziom wody zawsze musi się zawierać pomiędzy znacznikami minimalnego i maksymalnego zakresu. Niższy poziom wody może spowodować uszkodzenie produktu lub spowodować, że produkt nie uruchomi się. Wyższy poziom wody może spowodować, że zostanie ona rozchlapana podczas gotowania, co może być przyczyną poważnych oparzeń. Ostrzeżenie! Nie odkrywać pokrywy podczas gotowania wody. Podczas użytkowania czajnika zawsze należy zamykać pokrywę, w przeciwnym wypadku nie zadziała automatyczny wyłącznik produktu. Nie otwierać pokrywki czajnika bezpośrednio po zagotowaniu wody. Pod pokrywką może być nagromadzona skroplona para wodna o wysokiej temperaturze. Kontakt z nią może spowodować oparzenie. Uwaga! Pokrywę należy umieścić w taki sposób, aby para wodna wydobywała się z dala od uchwytu. Produkt został zaprojektowany do użytku domowego i zabronione jest wykorzystanie go w zastosowaniach komercyjnych np. zakładach gastronomicznych. Zabronione jest samodzielne naprawianie, demontaż lub modyfikacja produktu. Wszelkie naprawy produktu muszą być przeprowadzone przez autoryzowany punkt naprawy. Produkt nie jest przeznaczony do użytkowania przez dzieci w wieku do co najmniej 8 lat oraz osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu. Chyba, że będzie nad nimi sprawowany nadzór lub zostanie przeprowadzony instruktaż odnośnie użytkowania produktu w bezpieczny sposób tak, aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się produktem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu. Nie stosować do czyszczenia produktu agresywnych substancji, rozpuszczalników, środków żracych, alkoholu benzyny lub środków ściernych.

PL

OBSŁUGA PRODUKTU

Produkt rozpakować, usuwając wszystkie elementy opakowania. Rozwinąć kabel. Podstawę umieścić zgodnie z zaleceniami.

Czajnik przed pierwszym użyciem należy umyć zgodnie ze wskazówkami z rozdziału dot. konserwacji produktu.

Sprawdzić czy czajnik ma poprawnie zainstalowany filtr.

Model 68172

Unieść pokrywę naciskając przycisk.

Czajnik napełnić wodą tak, aby jej poziom znajdował się na pomiędzy wskaźnikami minimum i maksimum. Zakryć pokrywę czajnika.

Kabel zasilający podstawę podłączyć do gniazdka sieciowego.

Upewnić się, że włącznik znajduje się w pozycji „wyłączony” – O.

Postawić czajnik na podstawie tak, aby czajnik przylegał do podstawy całym obwodem.

Uruchomić czajnik włącznikiem, przestawiając go w pozycję „włączony” – I.

Przez cały czas gotowania wody będzie widoczne podświetlenie czajnika.

Po zagotowaniu wody czajnik automatycznie się wyłączy. Włącznik samoczynnie zmieni pozycję na „wyłączony” – O oraz wyłączy się podświetlenie.

Czajnik podnieść z podstawy chwytając tylko za uchwyt.

Do nalewania wody nie jest konieczne otwieranie pokrywy.

Odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego.

Po zakończeniu użytkowania pozostawić produkt do ostygnięcia.

Uwaga! Ręczne przestawienie włącznika w pozycję „wyłączony” – O, kończy proces podgrzewania wody w dowolnym momencie.

Panel sterujący (dotyczy tylko modeli 68173 i 68174)

Czajnik został wyposażony w panel sterujący, który znacznie rozszerza funkcjonalność produktu.

W przypadku modelu 68173 panel sterujący jest umiejscowiony w uchwycie, a w przypadku modelu 68174 w podstawie produktu.

Obsługa panelu jest realizowana za pomocą przycisków, odczyt jest możliwy za pomocą wyświetlacza.

Przycisk włącznika I/O umożliwia włączanie i wyłączanie czajnika.

Przyciski oznaczone „+” i „-” umożliwiają ustawienie temperatury przy której zostanie zakończone podgrzewanie wody.

Przycisk oznaczony symbolem filiżanki pozwala włączyć funkcję podtrzymywania temperatury wody.

Model 68173

Unieść i zdemontować pokrywę.

Czajnik napełnić wodą tak, aby jej poziom znajdował się na pomiędzy wskaźnikami minimum i maksimum. Zakryć pokrywę czajnika.

Kabel zasilający podstawę podłączyć do gniazdka sieciowego.

Postawić czajnik na podstawie tak, aby czajnik przylegał do podstawy całym obwodem. Zostanie to zasygnalizowane dźwiękowo, a na wyświetlaczu będzie widoczna aktualna temperatura wody.

Za pomocą przycisków oznaczonych „+” i „-” ustawić temperaturę wody. Fabryczna nastawa temperatury wynosi 100 °C. Jeżeli przed włączeniem czajnika nie zostanie ustawiona inna temperatura, czajnik zagotuje wodę.

Uruchomić czajnik naciskając włącznik.

Przez cały czas gotowania wody będzie widoczne podświetlenie czajnika, a wyświetlacz będzie pokazywał temperaturę wody.

Po zagotowaniu wody czajnik automatycznie się wyłączy. Wyłączy się podświetlenie, a także zostanie wyemitowany sygnał dźwiękowy.

Czajnik podnieść z podstawy chwytając tylko za uchwyt.

Do nalewania wody nie jest konieczne otwieranie pokrywy.

Odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego.

Po zakończeniu użytkowania pozostawić produkt do ostygnięcia.

Uwaga! Ręczne naciśnięcie włącznika kończy proces podgrzewania wody w dowolnym momencie.

Uwaga! Jeżeli w trakcie grzania wody zostanie zmieniona temperatura na niższą lub czajnik zostanie uniesiony z podstawy, czajnik samoczynnie zakończy proces podgrzewania wody.

Uwaga! Jeżeli zostanie ustawiona temperatura niższa niż temperatura wody znajdującej się w czajniku. Nie będzie możliwości włączenia czajnika. Czajnik nie posiada funkcji schładzania wody.

Model 68174

Unieść pokrywę naciskając przycisk.

Czajnik napełnić wodą tak, aby jej poziom znajdował się na pomiędzy wskaźnikami minimum i maksimum. Zakryć pokrywę czajnika.

Kabel zasilający podstawę podłączyć do gniazdka sieciowego. Wyświetlacz w podstawie będzie pokazywał komunikat „E1”.

Postawić czajnik na podstawie tak, aby czajnik przylegał do podstawy całym obwodem. Na wyświetlaczu będzie widoczna aktu-

PL

alna temperatura wody.

Za pomocą przycisków oznaczonych „+” i „-” ustawić temperaturę wody. Fabryczna nastawa temperatury wynosi 100 °C. Jeżeli przed włączeniem czajnika nie zostanie ustawiona inna temperatura, czajnik zagotuje wodę.

Uruchomić czajnik naciskając włącznik.

Przez cały czas gotowania wody będzie widoczne podświetlenie czajnika, a wyświetlacz będzie pokazywał temperaturę wody.

Po zagotowaniu wody czajnik automatycznie się wyłączy. Wyłączy się podświetlenie, a także zostanie wyemitowany sygnał dźwiękowy.

Czajnik podnieść z podstawy chwytając tylko za uchwyt.

Do nalewania wody nie jest konieczne otwieranie pokrywy.

Odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego.

Po zakończeniu użytkowania pozostawić produkt do ostygnięcia.

Uwaga! Ręczne naciśnięcie włącznika kończy proces podgrzewania wody w dowolnym momencie.

Uwaga! Jeżeli w trakcie grzania wody zostanie zmieniona temperatura na niższą lub czajnik zostanie uniesiony z podstawy, czajnik samoczynnie zakończy proces podgrzewania wody.

Uwaga! Jeżeli zostanie ustawiona temperatura niższa niż temperatura wody znajdującej się w czajniku. Nie będzie możliwości włączenia czajnika. Czajnik nie posiada funkcji schładzania wody.

Uwaga! Po około 10 minutach bezzynności czajnik samoczynnie się wyłączy. Nastąpi wygaszenie wyświetlacza.

Wyświetlacz modelu 68174 może pokazywać następujące komunikaty:

E1 – brak kontaktu czajnika z podstawą,

E2 – wykryto zwarcie elektryczne,

E3 – suche włączenie – brak wody w czajniku.

Ze względu na bezwładność termiczną czujnika temperatury możliwa jest niewielka rozbieżność pomiędzy faktyczną temperaturą wody, a wskazaniem wyświetlacza. Niedokładność czujnika podano w tabeli z danymi technicznymi.

Funkcja podtrzymywania temperatury wody

Ustawienie temperatury wody i naciśnięcie przycisku oznaczonego symbolem filiżanki spowoduje włączenie funkcji podtrzymywania temperatury wody. Funkcja pozwala na zagrzanie wody, a następnie utrzymywanie ustawionej temperatury.

Uwaga! Podniesie czajnika z podstawy wyłącza funkcję podtrzymywania temperatury wody.

Uwaga! Funkcja podtrzymywania temperatury wody może być włączona maksymalnie przez 8 h. Po tym czasie czajnik samoczynnie się wyłączy.

KONSERWACJA, TRANSPORT I PRZECHOWYWANIE

Konserwacja czajnika

Ze względu na to, że produkt służy do przygotowywania wody przeznaczonej do celów spożywczych, należy dbać o jego czystość i regularnie poddawać go konserwacji.

UWAGA! Wszystkie czynności konserwacyjne należy przeprowadzać przy wyłączonym zasilaniu produktu. W tym celu należy wyjąć wtyczkę kabla zasilającego z gniazdka sieciowego.

UWAGA! Produkt nie może być zanurzany w wodzie ani jakimkolwiek innym płynie. Produktu nie można myć pod bieżącą wodą, w zmywarkach lub wodą pod wysokim ciśnieniem.

UWAGA! Przed rozpoczęciem czynności konserwacyjnych należy odczekać do całkowitego ostudzenia wszystkich elementów produktu. Nie przyspieszać procesu chłodzenia przez napełnienie czajnika zimną woda.

Do czyszczenia używać łagodnego środka do mycia naczyń. Pozostałości roztworu usunąć za pomocą szmatki nasączonej wodą (podstawa i zewnętrzna część czajnika) lub kilkukrotnie napełnienie wodą (wnętrze czajnika). Po wyczyszczeniu produkt wytrzeć do sucha lub pozostawić do wyschnięcia.

Czajnik został wyposażony w filtr siatkowy znajdujący się przy wylocie wody. Jeżeli filtr ma możliwość demontażu, można go czyścić za pomocą strumienia wody po zdemontowaniu z czajnika. Filtr, którego nie da się zdemontować należy czyścić za pomocą zwilżonej szmatki lub gąbki. Nie stosować zbyt dużego nacisku, który mógłby doprowadzić do uszkodzenia filtru.

Usuwanie osadów mineralnych

W zależności od jakości wody wewnątrz czajnika mogą się osadzać minerały wytrącane z wody w procesie jej podgrzewania. jest to zjawisko normalne i nie zakłóca pracy czajnika. W przypadku nagromadzenia się osadów należy je usunąć przy użyciu kwasu octowego lub cytrynowego. Włać do czajnika 0,5 l octu lub wsypać 40 g kwasku cytrynowego, dopełnić czajnik wodą do maksymalnego poziomu. Zagotować zawartość czajnika, a następnie pozostawić czajnik na około 30 minut. Po tym czasie opróżnić czajnik, wypłukać czystą wodą i wytrzeć jego wnętrze do sucha. Jeżeli osady mineralne nie zostały usunięte całkowicie należy powtórzyć cały proces usuwania.

Magazynowanie i transport produktu

Produkt podczas magazynowania przechowywać w zamykanych pomieszczeniach, chronić przed dostępem kurzu, brudu i wilgo-

PL

ci. Zaleca się magazynowanie produktu w fabrycznym opakowaniu.

Magazynować produkt w położeniu roboczym. Nie układać produktów warstwach. Nie stawiać niczego na produkcie w trakcie magazynowania.

Produkt transportować w opakowaniu fabrycznym. Chronić przed nadmiernymi wstrząsami w trakcie transportu. Nie stawiać niczego na produkcie w trakcie transportu.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy 68172 68173 68174
Napięcie znamionowe [V~] 220 - 240 220 - 240 220 - 240
Częstotliwość znamionowa [Hz] 50 / 60 50 / 60 50 / 60
Moc znamionowa [W] 1850 - 2200 1850 - 2200 1850 - 2200
Klasa izolacji I I I
Pojemność	[l]	1,8	1,7	1,8
Regulacja temperatura	[°C]	-	40 ~ 100	20 ~ 100
Niedokładność czujnika temp.	[°C]	-	≤5	≤5
Masa netto	[kg]	1,1	1,2	1,5
