68174 - Wasserkocher Lund - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts 68174 Lund als PDF.
| Produkttyp | Elektrischer Wasserkocher mit Bedienfeld |
| Marke | Lund |
| Modell | 68174 |
| Fassungsvermögen | 1,8 L |
| Nennspannung | 220-240 V~ |
| Nennfrequenz | 50/60 Hz |
| Nennleistung | 1850-2200 W |
| Temperatureinstellbereich | 20 °C bis 100 °C |
| Warmhaltefunktion | Ja, bis zu 8 Stunden |
| Display | Digital auf dem Sockel |
| Nettogewicht | 1,5 kg |
| Material des Gehäuses | Glas (abgeleitet, da Knacken erwähnt) |
| Abnehmbare Basis | Ja, 360° |
| Herausnehmbarer Filter | Ja, am Wasserauslass |
| Deckeltyp | Knopföffnung |
| Temperaturanzeige | Ja, auf dem Bildschirm |
| Automatische Abschaltung | Ja, nach dem Kochen und nach 10 Minuten Inaktivität |
| Überhitzungsschutz | Ja |
| Empfohlene Entkalkung | Mit Essig oder Zitronensäure |
| Filterpflege | Reinigung mit Wasser oder feuchtem Tuch |
| Reparaturen | Nur durch einen autorisierten Service |
| Garantie | Händler konsultieren |
Häufig gestellte Fragen - 68174 Lund
Benutzerfragen zu 68174 Lund
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wasserkocher kostenlos im PDF-Format! Finden Sie Ihr Handbuch 68174 - Lund und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 68174 von der Marke Lund.
BEDIENUNGSANLEITUNG 68174 Lund
- Grundgestell
- Wasserkocher
- Deckel
- Stromkabel mit Stecker
- Filter
- Steuerschalter
- Steuerpaneel
- Display
- Temperatureinstellung
- Drucktaste für Temperaturhalten
- Deckelöff nungsdrucktaste
LT
Dieses Symbol weist darauf hin, dass Elektro- und Elektronik-Altgeräte (einschließlich Batterien und Akkumulatoren) nicht zusammen mit anderen Abfällen entsorgt werden dürfen. Altgeräte sollten getrennt gesammelt und bei einer Sammelstelle abgegeben werden, um deren Recycling und Verwertung zu gewährleisten und so die Abfallmenge und die Nutzung natürlicher Ressourcen zu reduzieren. Die unkontrollierte Freisetzung gefährlicher Stoffe, die in Elektro- und Elektronikgeräten enthalten sind, kann eine Gefahr für die menschliche Gesundheit darstellen und negative Auswirkungen auf die Umwelt haben. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings von Altgeräten. Weitere Informationen zu den geeigneten Recyclingverfahren erhalten Sie bei den örtlichen Behörden oder Ihrem Händler.

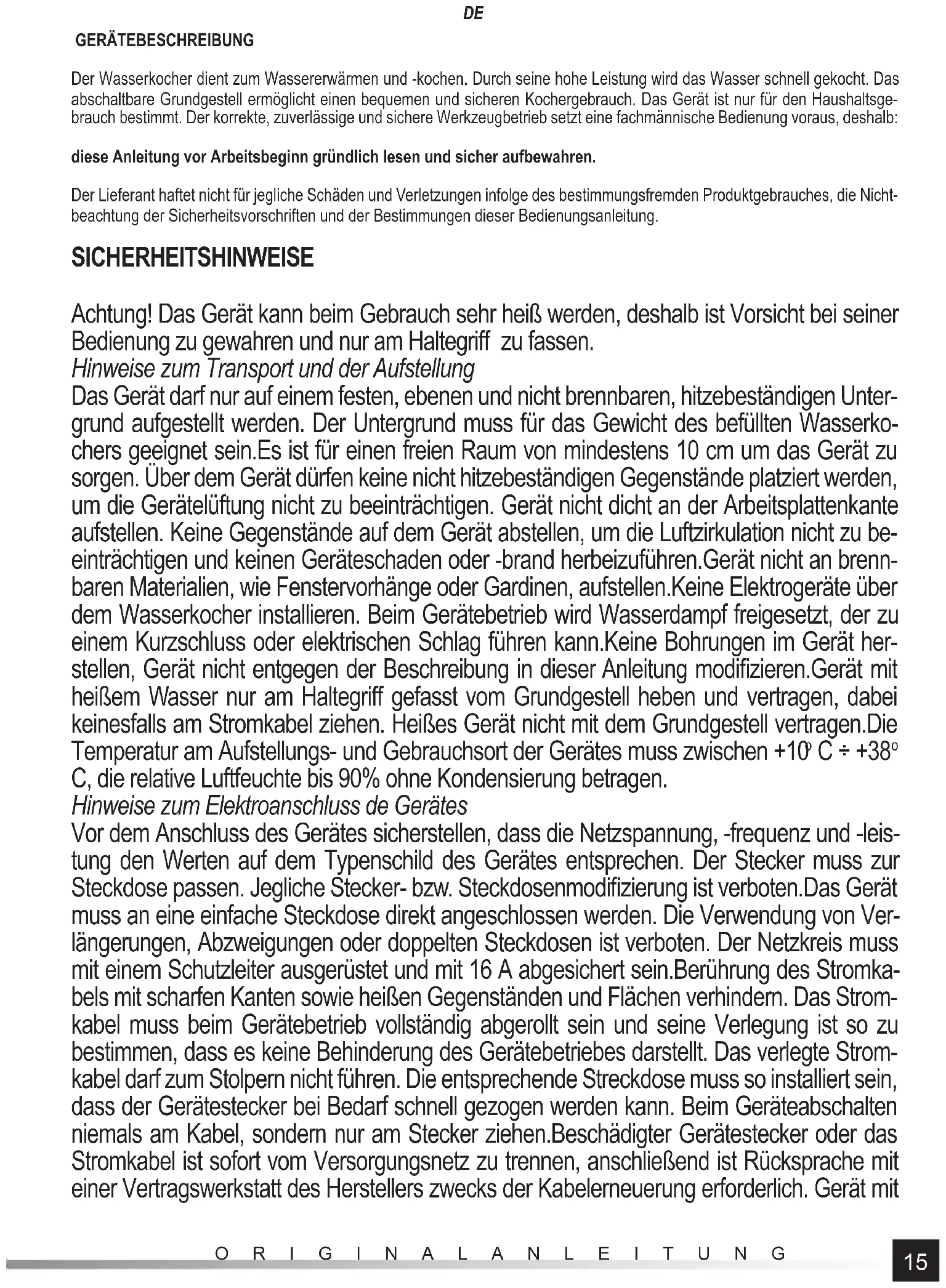

Der Wasserkocher dient zum Wassererwärmen und -kochen. Durch seine hohe Leistung wird das Wasser schnell gekocht. Das abschaltbare Grundgestell ermöglicht einen bequemen und sicheren Kochergebrauch. Das Gerät ist nur für den Haushaltsgebrauch bestimmt. Der korrekte, zuverlässige und sichere Werkzeugbetrieb setzt eine fachmännische Bedienung voraus, deshalb:
diese Anleitung vor Arbeitsbeginn gründlich lesen und sicher aufbewahren.
Der Lieferant haftet nicht für jegliche Schäden und Verletzungen infolge des bestimmungsfremden Produktgebrauches, die Nichtbeachtung der Sicherheitsvorschriften und der Bestimmungen dieser Bedienungsanleitung.
SICHERHEITSHINWEISE
Achtung! Das Gerät kann beim Gebrauch sehr heiß werden, deshalb ist Vorsicht bei seiner Bedienung zu gewahren und nur am Haltegriff zu fassen.
Hinweise zum Transport und der Aufstellung
Das Gerät darf nur auf einem festen, ebenen und nicht brennbaren, hitzebeständigen Untergrund aufgestellt werden. Der Untergrund muss für das Gewicht des befüllten Wasserkochers geeignet sein. Es ist für einen freien Raum von mindestens 10 cm um das Gerät zu sorgen. Über dem Gerät dürfen keine nicht hitzebeständigen Gegenstände platziert werden, um die Geräte-lüftung nicht zu beeinträchtigen. Gerät nicht dicht an der Arbeitsplattenkante aufstellen. Keine Gegenstände auf dem Gerät abstellen, um die Luftzirkulation nicht zu beeinträchtigen und keinen Geräteschaden oder -brand herbeizuführen. Gerät nicht an brennbaren Materialien, wie Fenstervorhänge oder Gardinen, aufstellen. Keine Elektrogeräte über dem Wasserkocher installieren. Beim Gerätebetrieb wird Wasserdampf freigesetzt, der zu einem Kurzschluss oder elektrischen Schlag führen kann. Keine Bohrungen im Gerät herstellen, Gerät nicht entgegen der Beschreibung in dieser Anleitung modifizieren. Gerät mit heißem Wasser nur am Haltegriff gefasst vom Grundgestell heben und vertragen, dabei keinesfalls am Stromkabel ziehen. Heißes Gerät nicht mit dem Grundgestell vertragen. Die Temperatur am Aufstellungs- und Gebrauchsort der Gerätes muss zwischen +10° C ÷ +38° C, die relative Luftfeuchte bis 90% ohne Kondensierung betragen.
Hinweise zum Elektroanschluss de Gerätes
Vor dem Anschluss des Gerätes sicherstellen, dass die Netzspannung, -frequenz und -leistung den Werten auf dem Typenschild des Gerätes entsprechen. Der Stecker muss zur Steckdose passen. Jegliche Stecker- bzw. Steckdosenmodifizierung ist verboten. Das Gerät muss an eine einfache Steckdose direkt angeschlossen werden. Die Verwendung von Verlängerungen, Abzweigungen oder doppelten Steckdosen ist verboten. Der Netzkreis muss mit einem Schutzleiter ausgerüstet und mit 16 A abgesichert sein. Berührung des Stromkabels mit scharfen Kanten sowie heißen Gegenständen und Flächen verhindern. Das Stromkabel muss beim Gerätebetrieb vollständig abgerollt sein und seine Verlegung ist so zu bestimmen, dass es keine Behinderung des Gerätebetriebes darstellt. Das verlegte Stromkabel darf zum Stolpern nicht führen. Die entsprechende Streckdose muss so installiert sein, dass der Gerätestecker bei Bedarf schnell gezogen werden kann. Beim Geräteabschalten niemals am Kabel, sondern nur am Stecker ziehen. Beschädigter Gerätestecker oder das Stromkabel ist sofort vom Versorgungsnetz zu trennen, anschließend ist Rücksprache mit einer Vertragswerkstatt des Herstellers zwecks der Kabelerneuerung erforderlich. Gerät mit
DE
beschädigtem Stecker oder Stromkabel niemals weiter gebrauchen. Beschädigten Gerätestecker oder das Stromkabel nicht eigenhändig reparieren, sondern nur gegen ein mangelfreies Element erneuern lassen.
Hinweise zum Gerätegebrauch
Achtung! Das Gerät dient nur zum Wassererwärmen und -kochen. Es ist verboten, andere Flüssigkeiten oder Stoffe mit dem Gerät zu erwärmen und zu kochen. Das Gerät wird nur mit dem mitgelieferten Grundgestell verwendet. Vor Gerätegebrauch muss das Stromkabel ganz abgerollt sein. Das unterhalb des Grundgestells aufgerollte Stromkabel kann sich übermäßig erwärmen und Ursache für einen Brand oder elektrischen Schlag sein. Sicherstellen, dass der Fußboden am Aufstellungsort des Gerätes rutschfrei ist. Dadurch kann das Stolpern verhindert werden, das sonst zu gefährlichen Verletzungen führen kann. Das Gerät darf nur für den Einsatz elektrisch angeschlossen werden. Stecker des Stromkabels nach beendetem Geräteeinsatz ziehen. Angeschlossenes Gerät nicht unbeaufsichtigt belassen. Wasserkocher mit Wasser befüllen. Wasserkocher niemals in Wasser oder anderen Flüssigkeiten eintauchen. Wird das Wasser beim Kocherbefüllen auf die Außenflächen des Kochers oder Grundgestells verschüttet, ist es vor Geräteanschluss gründlich trocken zu reiben. Heißen Wasserkocher nicht mit kaltem Wasser befüllen, sonst kann es Glasgehäusebruch des Kochers infolge einer hohen Temperaturdifferenz kommen. Gerät unbefüllt nicht in Betrieb nehmen. Der Wasserstand muss immer zwischen der MIN- und MAX-Anzeige sein. Beim Wasserstand unterhalb der MIN-Anzeige kann es zu einem Geräteschaden kommen oder das Gerät lässt sich nicht einschalten. Beim Wasserstand oberhalb der MAX-Anzeige kann heißes Wasser verschüttet werden, was zu ernsthaften Verbrühungen führen kann. Warnung! Deckel beim Wasserkochen nicht öffnen. Deckel beim Kochergebrauch immer schließen, sonst ist der automatische Geräteschalter außer Funktion. Deckel direkt nach Wasserkochen nicht öffnen. Unterhalb des Deckels kann heißes Wasserdampfkondensat vorhanden sein, das bei Berührung zu Verbrühungen führen kann. Achtung! Deckel so ausrichten, dass der Wasserdampf fern vom Haltegriff freigesetzt wird. Das Gerät wurde für den Haushaltsgebrauch entwickelt und darf nicht für kommerzielle Zwecke, bspw. in Gastronomieeinrichtungen, eingesetzt werden. Eigenhändige Reparaturen, Demontagen oder Modifizierungen des Gerätes sind verboten. Sämtliche Gerätereparaturen nur in einer Vertragswerkstatt durchführen lassen. Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Wissen nur gebraucht werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder von dieser im sicheren Umgang mit der Klebepistole eingewiesen wurden und die damit verbundenen Gefahren verstanden haben. Es ist kein Spielzeug für Kinder. Kinder dürfen das Gerät nicht ohne Beaufsichtigung reinigen. Keine aggressiven oder ätzenden Stoffe, Lösungsmittel, Alkohole, Benzin oder Scheuermittel für die Gerätereinigung verwenden.
GERÄTEBEDIENUNG
Alle Verpackungsteile vor Erstgebrauch des Gerätes entfernen. Kabel abrollen. Grundgestell nach Anleitung aufstellen. Gerät vor Erstgebrauch gemäß den Hinweisen im Absatz „Gerät reinigen“ reinigen.
Wasserkocherfi Iter auf korrekten Einbau prüfen.
DE
Modell 68172
Deckel mithilfe der Drucktaste öff nen.
Wasserkocher mit Wasser befüllen, dabei auf den Wasserstand zwischen der MIN- und MAX-Anzeige achten. Deckel schließen.
Stecker des Stromkabels in der Steckdose anschließen.
Sicherstellen, dass der Steuerschalter auf 0 (AUS) steht.
Wasserkocher mit seinem ganzen Umfang auf dem Grundgestell aufstellen.
Wasserkocher in Betrieb nehmen, dazu Steuerschalter auf I (EIN) verstellen.
Der Wasserkocher wird beim ganzen Kochprozess hinterleuchtet.
Bei Kochende schaltet der Wasserkocher automatisch ab. Der Steuerschalter springt selbsttätig auf 0 (AUS) zurück, die Hinterleuchtung wird abgeschaltet.
Wasserkocher vom Grundgestell am Handgriff gefasst heben.
Der Deckel muss zum Wassergießen nicht geöff net werden.
Stecker des Stromkabels ziehen.
Gerät nach Gebrauch abkühlen lassen.
Achtung! Wird der Steuerschalter zum beliebigen Zeitpunkt manuell auf 0 (AUS) umgeschaltet, wird die Wassererwärmung unterbrochen.
Steuerpaneel (gilt nur für Modelle 68173 und 68174)
Der Wasserkocher ist mit einem Steuerpaneel ausgerüstet, um mit seiner Hilfe die Funktionalitäten des Gerätes wesentlich zu erweitern.
Beim Modell 68173 ist das Steuerpaneel im Haltegriff, beim Modell 68174 hingegen im Grundgestell des Gerätes eingebaut.
Das Steuerpaneel wir mit den Drucktasten bedient, auf dem Display können die Werte abgelesen werden.
Mit der I/O Drucktaste wird der Wasserkocher ein- und ausgeschaltet.
Mit den „+“ und „-“ Drucktasten kann die Temperatur für die Beendigung der Wassererwärmung eingestellt werden.
Mit der „Tasse“ Drucktaste kann die Wassertemperaturhaltung eingeschaltet werden.
Modell 68173
Deckel heben und wegnehmen.
Wasserkocher mit Wasser befüllen, dabei auf den Wasserstand zwischen der MIN- und MAX-Anzeige achten. Deckel schließen.
Stecker des Stromkabels in der Steckdose anschließen.
Sicherstellen, dass der Steuerschalter auf 0 (AUS) steht.
Wasserkocher mit seinem ganzen Umfang auf dem Grundgestell aufstellen. Dann ertönt ein akustisches Signal und auf dem Display wird die aktuelle Wassertemperatur angezeigt.
Wassertemperatur mit den „+“ und „-“ Drucktasten einstellen. Die Werkseinstellung beträgt 100° C. Wird keine andere Temperatur vor Einschalten des Wasserkochers eingestellt, wird das Wasser gekocht.
Wasserkocher mit dem Steuerschalter einschalten.
Das Gerät wird während des Kochprozesses hinterleuchtet, auf dem Display wird die Wassertemperatur angezeigt.
Bei Kochende schaltet der Wasserkocher automatisch ab. Die Hinterleuchtung geht aus, es wird ein akustisches Signal ausgegeben.
Wasserkocher vom Grundgestell am Handgriff gefasst heben.
Der Deckel muss zum Wassergießen nicht geöff net werden.
Stecker des Stromkabels ziehen.
Gerät nach Gebrauch abkühlen lassen.
Achtung! Bei erneuter Betätigung des Steuerschalters wird die Wassererwärmung zum beliebigen Zeitpunkt unterbrochen.
Achtung! Wird die Wassertemperatur beim Wassererwärmen reduziert oder wird der Wasserkocher vom Grundgestell gehoben, wird die Wassererwärmung selbsttätig beendet.
Achtung! Wird eine niedrigere Wassertemperatur als die des Wassers im Wasserkocher eingestellt, kann das Gerät nicht eingeschaltet werden. Im Gerät kann das Wasser nicht abgekühlt werden.
Modell 68174
Deckel mithilfe der Drucktaste öff nen.
Wasserkocher mit Wasser befüllen, dabei auf den Wasserstand zwischen der MIN- und MAX-Anzeige achten. Deckel schließen.
Stecker des Stromkabels in der Steckdose anschließen. Auf dem Display im Grundgestell wird „E1“ angezeigt.
Wasserkocher mit seinem ganzen Umfang auf dem Grundgestell aufstellen. Auf dem Display wird die aktuelle Wassertemperatur angezeigt.
Wassertemperatur mit den „+“ und „-“ Drucktasten einstellen. Die Werkseinstellung beträgt 100° C. Wird keine andere Temperatur vor Einschalten des Wasserkochers eingestellt, wird das Wasser gekocht.
Wasserkocher mit dem Steuerschalter einschalten.
Das Gerät wird während des Kochprozesses hinterleuchtet, auf dem Display wird die Wassertemperatur angezeigt.
Bei Kochende schaltet der Wasserkocher automatisch ab. Die Hinterleuchtung geht aus, es wird ein akustisches Signal ausgegeben.
Wasserkocher vom Grundgestell am Handgriff gefasst heben.
Der Deckel muss zum Wassergießen nicht geöff net werden.
Stecker des Stromkabels ziehen.
Gerät nach Gebrauch abkühlen lassen.
DE
Achtung! Bei erneuter Betätigung des Steuerschalters wird die Wassererwärmung zum beliebigen Zeitpunkt unterbrochen.
Achtung! Wird die Wassertemperatur beim Wassererwärmen reduziert oder wird der Wasserkocher vom Grundgestell gehoben, wird die Wassererwärmung selbsttätig beendet.
Achtung! Wird eine niedrigere Wassertemperatur als die des Wassers im Wasserkocher eingestellt, kann das Gerät nicht eingeschaltet werden. Im Gerät kann das Wasser nicht abgekühlt werden.
Achtung! Nach ca. 10 Minuten fehlender Aktivität schaltet der Wasserkocher selbsttätig ab. Das Display erlischt.
Auf dem Display Modell 68174 können folgende Anzeigen dargestellt werden:
E1 – kein Kontakt des Wasserkochers mit dem Grundgestell,
E2 – Kurzschluss lokalisiert,
E3 – „Trockeneinschalten“ – kein Wasser im Wasserkocher vorhanden.
Aufgrund der thermischen Trägheit des Temperatursensors können die tatsächliche Wassertemperatur und die Anzeige auf dem Display etwas abweichen. Ungenauigkeit des Temperatursensors siehe technische Daten.
Wassertemperaturhaltung
Durch die Einstellung der Wassertemperatur und die Betätigung der „Tasse“ Drucktaste wird die Wassertemperaturhaltung eingeschaltet. Mit dieser Funktion kann das Wasser erwärmt und entsprechend warm gehalten werden.
Achtung! Wird der Wasserkocher vom Grundgestell gehoben, erfolgt die Abschaltung der Wassertemperaturhaltung.
Achtung! Die Wassertemperaturhaltung kann maximal für 8 Std. aktiviert werden. Danach schaltet der Wasserkocher selbsttätig ab.
REINIGUNG, TRANSPORT UND LAGERUNG
Wasserkocher reinigen
Da das Gerät für die Trinkwasserbereitung dient, ist er besonders sauber zu halten und regelmäßig zu reinigen.
ACHTUNG! Jede Reinigung bei abgeschalteter Stromversorgung durchführen. Dazu Stecker des Stromkabels ziehen.
ACHTUNG! Gerät niemals in Wasser oder andere Flüssigkeiten eintauchen. Gerät nicht unter fließendem Wasser, in Geschirrspülern oder mit starkem Wasserstrahl reinigen.
ACHTUNG! Alle Gerätekomponenten vor der Reinigung gründlich abkühlen lassen. Abkühlung des Wasserkochers durch Befüllen mit kaltem Wasser nicht beschleunigen.
Für die Reinigung nur ein mildes Geschirrspülmittel verwenden. Laugenrestmengen mit feuchtem Lappen entfernen (Grundgestell und Außenflächen des Wasserkochers) bzw. Wasserkocher mehrfach mit Wasser ausspülen. Gereinigtes Gerät trocken reiben oder trocknen lassen.
Der Wasserkocher ist mit einem Netzfilter am Wasserauslauf ausgerüstet. Kann der Filter abgebaut werden, ist er dann mit Wasserstrahl zu reinigen. Ein nicht abbaubarer Filter ist mit einem feuchten Lappen oder Schwamm zu reinigen. Keinen übermäßigen Druck bei der Reinigung ausüben, um den Filter nicht zu beschädigen.
Kalkablagerungen entfernen
Je nach der Wasserqualität können sich Ablagerungen innerhalb des Wasserkochers sammeln, die während der Wassererwärmung freigesetzt werden. Es ist ganz üblich und stört nicht die Gerätefunktion. Vorhandene Ablagerungen sind mit Essig- oder Zitronensäure zu entfernen. 0,5 l Essig oder 40 g Zitronensäurenpulver in den Wasserkocher geben und maximal mit Wasser befüllen. Lauge kochen und Wasserkocher für 30 Minuten abstellen. Danach Gerät entleeren, mit klarem Wasser ausspülen und innen trocken reiben. Hartnäckige Ablagerungen wie beschrieben erneut entfernen.
Gerätetransport und -lagerung
Gerät überdacht lagern, dabei gegen Staub, Schmutz und Feuchte schützen. Gerät am besten in der Originalverpackung lagern. Gerät in der Betriebsstellung, nicht stapelweise lagern. Keine Gegenstände auf dem Gerät abstellen.
Gerätetransport in Originalverpackung. Gegen übermäßige Vibrationen beim Transport schützen. Keine Gegenstände während des Transportes auf dem Gerät abstellen.
TECHNISCHE DATEN
| Parameter ME Wert | ||||
| Katalog-Nr. 68172 68173 68174 | ||||
| Nennspannung [V~] 220 - 240 220 - 240 | 220 - 240 | |||
| Nennfrequenz [Hz] 50 / 60 50 / 60 50 / 60 | ||||
| Nennleistung [W] 1850 - 2200 | 1850 - 2200 | 1850 - 2200 | ||
| Isolationsklasse | III | |||
| Inhalt | [l] | 1,8 | 1,7 | 1,8 |
| Temperatureinstellung | [°C] | - | 40 ~ 100 | 20 ~ 100 |
| Ungenauigkeit des Temperatursensors | [°C] | - | ≤5 | ≤5 |
| Gewicht netto | [kg] | 1,1 | 1,2 | 1,5 |
