68174 - Vízforraló Lund - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen 68174 Lund PDF formátumban.
| Termék típusa | Elektromos vízforraló vezérlőpanelel |
| Márka | Lund |
| Modell | 68174 |
| Űrtartalom | 1,8 L |
| Névleges feszültség | 220-240 V~ |
| Névleges frekvencia | 50/60 Hz |
| Névleges teljesítmény | 1850-2200 W |
| Hőmérséklet-beállítási tartomány | 20 °C-tól 100 °C-ig |
| Melegen tartás funkció | Igen, akár 8 órán át |
| Kijelző | Digitális az alapon |
| Nettó tömeg | 1,5 kg |
| Test anyaga | Üveg (következtetve, mivel repedés említve) |
| Kivehető alap | Igen, 360° |
| Kivehető szűrő | Igen, a vízkifolyásnál található |
| Fedél típusa | Gombnyomással nyílik |
| Hőmérséklet-jelző | Igen, a kijelzőn |
| Automatikus kikapcsolás | Igen, forralás után és 10 perc inaktivitás után |
| Túlmelegedés elleni védelem | Igen |
| Ajánlott vízkőtelenítés | Ecettel vagy citromsavval |
| Szűrő karbantartása | Tisztítás vízzel vagy nedves ruhával |
| Javítások | Csak hivatalos szerviz által |
| Garancia | Kérdezze a viszonteladót |
Gyakran ismételt kérdések - 68174 Lund
Felhasználói kérdések a következőről 68174 Lund
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Vízforraló PDF formátumban ingyenesen! Találja meg kézikönyvét 68174 - Lund és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. 68174 márka Lund.
HASZNÁLATI ÚTMUTATÓ 68174 Lund
- talp
- vízforraló
- fedél
- hálózati kábel a dugasszal
- szürő
- kapcsoló
- vezérlő panel
- kijelző
- höfokszabályozó
- hömérséklettartás nyomógombja
- fedélnyitó nyomógomb
FR
Ez a szimbólum arra hívja fel a figyelmet, hogy tilos az elhasznált elektromos és elektronikus készüléket (többek között elemeket és akkumulátorokat) egyéb hulladékokkal együtt kidobni. Az elhasznált készüléket szelektíven gyűjtse és a hulladék mennyiségének, valamint a természetes erőforrások felhasználásának csökkentése érdekében adja le a megfelelő gyűjtópontban újrafeldolgozás és újrahasznosítás céljából. Az elektromos és elektronikus készülékben található veszélyes összetevők ellenőrizetlen kibocsátása veszélyt jelenthet az emberi egészségre és negatív változásokat okozhat a természetes környezetben. A háztartások fontos szerepet tölltenek be az elhasznált készülék újrafeldolgozásában és újrahasznosításában. Az újrahasznosítás megfelelő módjaival kapcsolatos további információkat a helyi hatóságoktól vagy a termék értékesítőjétől szerezhet.

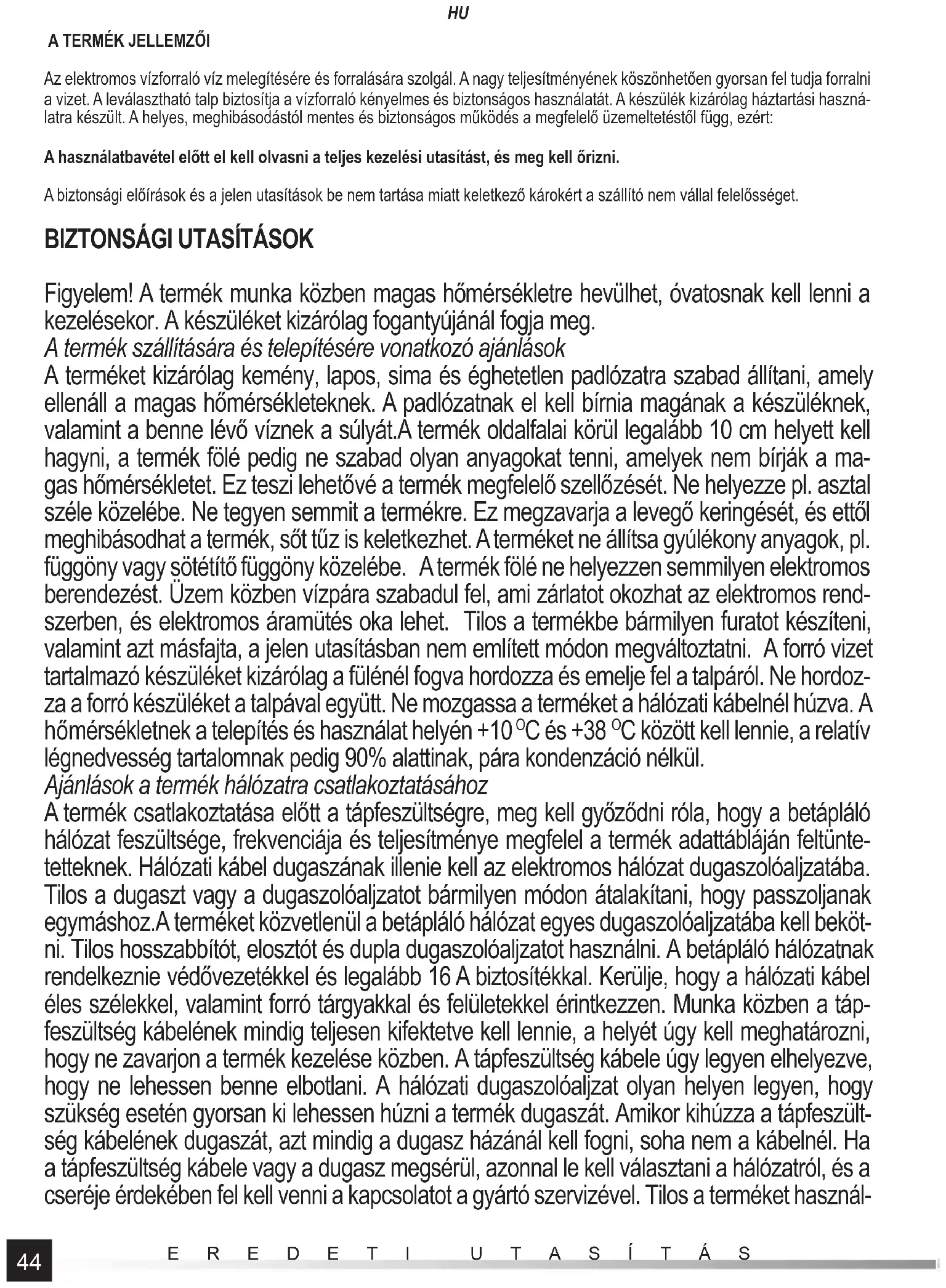

Az elektromos vízforraló víz melegítésére és forralására szolgál. A nagy teljesítményének köszönhetően gyorsan fel tudja forralni a vizet. A leválasztható talp biztosítja a vízforraló kényelmes és biztonságos használatát. A készülék kizárólag háztartási használatra készült. A helyes, meghibásodástól mentes és biztonságos működés a megfelelő üzemeltetéstől függ, ezért:
A használatbavétel előtt el kell olvasni a teljes kezelési utasítást, és meg kell őrizni.
A biztonsági előírások és a jelen utasítások be nem tartása miatt keletkező károkért a szállító nem vállal felelősséget.
BIZTONSÁGI UTASÍTÁSOK
Figyelem! A termék munka közben magas hőmérsékletre hevülhet, óvatosnak kell lenni a kezelésekor. A készüléket kizárólag fogantyújánál fogja meg.
A termék szállítására és telepítésére vonatkozó ajánlások
A terméket kizárólag kemény, lapos, sima és éghetetlen padlózatra szabad állítani, amely ellenáll a magas hőmérsékleteknek. A padlózatnak el kell bírnia magának a készüléknek, valamint a benne lévő víznek a súlyát. A termék oldalfalai körül legalább 10 cm helyett kell hagyni, a termék fölé pedig ne szabad olyan anyagokat tenni, amelyek nem bírják a magas hőmérsékletet. Ez teszi lehetővé a termék megfelelő szellőzését. Ne helyezze pl. asztal széle közelébe. Ne tegyen semmit a termékre. Ez megzavarja a levegő keringését, és ettől meghibásodhat a termék, sőt tűz is keletkezhet. A terméket ne állítsa gyúlékony anyagok, pl. függöny vagy sötétítő függöny közelébe. A termék fölé ne helyezzen semmilyen elektromos berendezést. Üzem közben vízpára szabadul fel, ami zárlatot okozhat az elektromos rendszerben, és elektromos áramütés oka lehet. Tilos a termékbe bármilyen furatot készíteni, valamint azt másfajta, a jelen utasításban nem említett módon megváltoztatni. A forró vizet tartalmazó készüléket kizárólag a fülénél fogva hordozza és emelje fel a talpáról. Ne hordozza a forró készüléket a talpával együtt. Ne mozgassa a terméket a hálózati kábelnél húzva. A hőmérsékletnek a telepítés és használat helyén +10 °C és +38 °C között kell lennie, a relatív légnedvesség tartalomnak pedig 90% alattinak, pára kondenzáció nélkül.
Ajánlások a termék hálózatra csatlakoztatásához
A termék csatlakoztatása előtt a tápfeszültségre, meg kell győződni róla, hogy a betápláló hálózat feszültsége, frekvenciája és teljesítménye megfelel a termék adattábláján feltüntetetteknek. Hálózati kábel dugaszának illenie kell az elektromos hálózat dugaszolóaljzatába. Tilos a dugaszt vagy a dugaszolóaljzatot bármilyen módon átalakítani, hogy passzoljanak egymáshoz. A terméket közvetlenül a betápláló hálózat egyes dugaszolóaljzatába kell bekötni. Tilos hosszabbítót, elosztót és dupla dugaszolóaljzatot használni. A betápláló hálózatnak rendelkeznie védővezetékkel és legalább 16 A biztosítékkal. Kerülje, hogy a hálózati kábel éles szélekkel, valamint forró tárgyakkal és felületekkel érintkezzen. Munka közben a tápfeszültség kábelének mindig teljesen kifektetve kell lennie, a helyét úgy kell meghatározni, hogy ne zavarjon a termék kezelése közben. A tápfeszültség kábele úgy legyen elhelyezve, hogy ne lehessen benne elbotlani. A hálózati dugaszolóaljzat olyan helyen legyen, hogy szükség esetén gyorsan ki lehessen húzni a termék dugaszát. Amikor kihúzza a tápfeszültség kábelének dugaszát, azt mindig a dugasz házánál kell fogni, soha nem a kábelnél. Ha a tápfeszültség kábele vagy a dugasz megsérül, azonnal le kell választani a hálózatról, és a cseréje érdekében fel kell venni a kapcsolatot a gyártó szervizével. Tilos a terméket használ-
HU
ni, ha sérült a tápfeszültség kábele vagy a dugasz. A tápfeszültség kábelét vagy a dugaszt nem szabad javítani, meghibásodás esetén ezeket ki kell cserélni újra, hibátlanra.
A termék használatára vonatkozó ajánlások
Figyelem! A termék kizárólag a víz melegítésére és forralására szolgál. Tilos víztől eltérő, más folyadék vagy anyag melegítéséhez felhasználni. A terméket kizárólag a mellékelt talppal szabad használni. A készülék használatakor a hálózati kábelt teljesen ki kell bontani. A összetekert kábel a talp alatt felhevülhet és tüzet, illetve elektromos áramütést okozhat. Győződjön meg róla, hogy a padló a készülék használati helyének közelében nem síkos. Ez elejét veszi a megcsúszásnak, ami veszélyes sebesülések oka lehet. A termék csak a munka idejére lehet csatlakoztatva a tápfeszültségre. A befejezése után a terméket a áram-talanítani kell a hálózati kábel dugaszának kihúzásával a hálózati dugaszolóaljzatból. Ne hagyja a bekapcsolt terméket felügyelet nélkül. A készüléket töltse meg vízzel, beleöntve azt a vízmelegítőbe. Ne merítse a vízmelegítőt vízbe vagy más folyadékba. Ha a vízmelegítő megtöltésekor a víz kiloccsanhat a vízmelegítő külső felületére, vagy a talpra, gondosan meg kell szárítani, mielőtt a készüléket csatlakoztatja a tápfeszültségre. Kerülni kell, hogy a felhevült vízmelegítőt hideg vízzel töltse meg, a nagy hőmérséklet különbségtől elrepedhet a burkolat üvege. Ne indítsa be a készüléket víz nélkül. A víz szintjének mindig a minimális és maximális szint jele között kell lennie. Ha alacsonyabb a vízszint, a készülék tönkremehet, vagy ennek okán előfordulhat, hogy a készülék nem kapcsol be. A magasabb vízszint miatt a víz kifröccsenhet forrás közben, ami komoly égési sérülések oka lehet. Figyelmeztetés! Ne nyissa fel a fedelet a víz forralása közben. A vízforraló használata közben mindig le kell zárni a fedelet, ellenkező esetben nem működik a készülék automata kapcsolója. Ne nyissa ki a vízforraló fedelét közvetlenül a víz felforralása után. A fedél alatt felgyülhet a lecsapódott, magas hőmérsékletű vízpára. Ha hozzáér, megégetheti magát. Figyelem! A fedelet úgy kell elhelyezni, hogy a vízpára a fogantyútól messze lépjen ki. A terméket kizárólag otthoni használatra tervezték, tilos kommersz célokra, pl. étteremben használni. Tilos a termék ön-álló javítása, szétszerelése vagy módosítása. A termék minden javítását szakszerviznek kell végeznie. A terméket nem használhatják 8 év alatti gyermekek, valamint csökkent fizikai, értelmi képességű személyek, és olyanok, akinek nincs tapasztalatuk az eszköz használatában, és nem ismerik azt. Hacsak nem felügyelik őket, vagy nem oktatják ki őket a termék biztonságos használatára, úgy, hogy az ezzel kapcsolatos veszélyek érhetőek legyenek. A gyerekek nem játszhatnak a termékkel. A berendezést felügyelet nélkül ne tisztítsák, és ne tartsák karban gyerekek. A tisztításhoz ne használjon agresszív szereket, hígítót, maró anyagokat, alkoholt, benzint vagy súrolószereket.
A TERMÉK KEZELÉSE
A terméket ki kell csomagolni, teljesen eltávolítva a csomagolás összes elemét. Bontsa ki a kábelt. Az talpat az ajánlás szerint kell elhelyezni.
A vízforralót az első használat előtt el kell mosni a termék karbantartására vonatkozó pontban leírtak szerint.
Ellenőrizni kell, hogy a vízforralóba jól van-e betéve a szűrő.
68172 modell
Nyissa fel a fedelet megnyomva a gombot.
Töltse meg a vízforralót vízzel, úgy, hogy annak a szintje a minimum és maximum szint között legyen. Zárja le a vízforraló fedelét.
A talpat betápláló kábelt csatlakoztatni kell a hálózati dugaszolóaljzatba.
Bizonyosodjon meg róla, hogy a készülék kapcsolója „kikapcsolt” – O pozición áll.
HU
Állítsa a vízforralót a talpra, úgy, hogy a vízforraló az aljának teljes kerületén felfeküdjön.
Be kell kapcsolni a készüléket a kapcsolóval, azt a „bekapcsolt” – I pozícióra állítva.
A vízforralás egész ideje alatt látható lesz a vízforraló háttérvilágítása.
A víz felforrása után a vízforraló automatikusan kikapcsol. A kapcsoló önmagától átáll a „kikapcsolt” – O pozícióra, és elalszik a háttérvilágítás.
A vízforralót emelje le a talpról, kizárólag a fülénél fogva.
A víz kiöntéséhez nem kell feltétlenül felnyitni a fedőt.
Húzza ki a hálózati kábel dugaszát a hálózati dugaszolóaljzatból.
Használat után hagyja kihülni a készüléket.
Figyelem! A készüléket kézzel a kapcsoló „kikapcsolt – O” helyzetbe történő átkapcsolásával kell leállítani, ez bármely pillanatban leállítja a víz melegítését.
Vezérlőpanel (csak a 68173 és a 68174 modellre vonatkozik)
A vízforraló fel van szerelve egy vezérlőpanellel, ami jelentösen megnöveli a készülék funkcionalitását.
A 68173-as modell esetében a vezérlőpanel a fogantyúban van elhelyezve, a 68174 modell esetében pedig a készülék talpában.
A panelt nyomógombokkal lehet kezelni, leolvasni pedig kijelző segítségével lehet.
A I/O kapcsoló nyomógombbal lehet a vízforralót be- és kikapcsolni.
A „+” és „-” jelü nyomógombbal lehet beállítani a hőmérsékletet, amelynél befejeződik a víz melegítése.
A csésze jelü gombbal lehet kikapcsolni a víz hömérsékletének tartását.
68173 modell
Emelje fel, és szerelje le a fedelet.
Töltse meg a vízforralót vízzel, úgy, hogy annak a szintje a minimum és maximum szint között legyen. Zárja le a vízforraló fedelét.
A talpat betápláló kábelt csatlakoztatni kell a hálózati dugaszolóaljzatba.
Állítsa a vízforralót a talpra, úgy, hogy a vízforraló az aljának teljes kerületén felfeküdjön. Ezt hangjelzés jelzi, a kijelzőn a víz aktuális hőmérséklete lesz látható.
A „+” és „-” gombokkal be kell állítani a víz hőmérsékletét. A gyárilag beállított hőmérséklet 100 °C. Ha a vízforraló bekapcsolása elött nem állítanak be más hőmérsékletet, a vízforraló felforralja a vizet.
Megnyomva a kapcsolót, indítsa be a vízforralót.
A vízforralás egész ideje alatt látható lesz a vízforraló háttérvilágítása, a kijelző pedig a víz hömérsékletét fogja mutatni.
A víz felforrása után a vízforraló automatikusan kikapcsol. Kikapcsol a háttérvilágítása, és a készülék hangjelzést ad ki.
A vízforralót emelje le a talpról, kizárólag a fülénél fogva.
A víz kiöntéséhez nem kell feltétlenül felnyitni a fedőt.
Húzza ki a hálózati kábel dugaszát a hálózati dugaszolóaljzatból.
Használat után hagyja kihülni a készüléket.
Figyelem! Ha megnyomja a kapcsolót, bármikor befejezheti a vízmelegítést.
Figyelem! Ha melegítés közben a hőmérsékletet alacsonyabbra állítják, vagy a vízforralót felemelik a talpáról, a vízforraló önma- gától befejezi a víz melegítését.
Figyelem! Ha a alacsonyabb hőmérsékletet állítanak be, mint a vízforralóban lévő víz hőmérséklete. Nem lehet bekapcsolni a vízforralót. A vízforralónak nincs a vizet hűtő funkciója.
68174 modell
Nyissa fel a fedelet megnyomva a gombot.
Töltse meg a vízforralót vízzel, úgy, hogy annak a szintje a minimum és maximum szint között legyen. Zárja le a vízforraló fedelét.
A talpat betápláló kábelt csatlakoztatni kell a hálózati dugaszolóaljizatba. A talpon lévő kijelzőn az „E1” üzenet látható.
Állítsa a vízforralót a talpra, úgy, hogy a vízforraló az aljának teljes kerületén felfeküdjön. A kijelzőn a víz aktuális hőmérséklete lesz látható.
A „+” és „-” gombokkal be kell állítani a víz hőmérsékletét. A gyárilag beállított hőmérséklet 100 °C. Ha a vízforraló bekapcsolása elött nem állítanak be más hőmérsékletet, a vízforraló felforralja a vizet.
Megnyomva a kapcsolót, indítsa be a vízforralót.
A vízforralás egész ideje alatt látható lesz a vízforraló háttérvilágítása, a kijelző pedig a víz hőmérsékletét fogja mutatni.
A víz felforrása után a vízforraló automatikusan kikapcsol. Kikapcsol a háttérvilágítása, és a készülék hangjelzést ad ki.
A vízforralót emelje le a talpról, kizárólag a fülénél fogva.
A víz kiöntéséhez nem kell feltétlenül felnyitni a fedőt.
Húzza ki a hálózati kábel dugaszát a hálózati dugaszolóaljzatból.
Használat után hagyja kihülni a készüléket.
Figyelem! Ha megnyomja a kapcsolót, bármikor befejezheti a vízmelegítést.
Figyelem! Ha melegítés közben a hőmérsékletet alacsonyabbra állítják, vagy a vízforralót felemelik a talpáról, a vízforraló önma-gától befejezi a víz melegítését.
HU
Figyelem! Ha a alacsonyabb hömérsékletet állítanak be, mint a vízforralóban lévő víz hömérséklete. Nem lehet bekapcsolni a vízforralót. A vízforralónak nincs a vizet hűtő funkciója.
Figyelem! Ha körülbelül 10 percig nem történik semmi, a vízforraló önmagától kikapcsol. Kialszik a kijelző.
A 68174-es modell kijelzőjén a következő üzenetek jelenhetnek meg:
E1 – a vízforraló nem érintkezik a talppal,
E2 – elektromos zárlat tapasztalható,
E3 – száraz bekapcsolás – nincs víz a tartályban.
Tekintettel a hőmérséklet érzékelő hötehetetlenségére, előfordulhat kisebb eltérés a víz tényleges hőmérséklete és a kijelzőn látható hőmérséklet között. Az érzékelő pontatlansága a műszaki adatok tábláján van megadva.
A víz hömérsékletének tartási funkciója
Ha beállítják a víz hőmérsékletét, és megnyomják a csészével jelzett gombot, bekapcsol a vizet hőn tartó funkció. A funkcióval fel lehet melegíteni a vizet, majd ezen a hőmérsékleten lehet tartani.
Figyelem! Ha felemelik a vízforralót a talpról kikapcsol a vizet hőn tartó funkció.
Figyelem! A víz hőmérsékletének tartási funkcióját maximálisan 8 h időtartamra lehet bekapcsolni. Ez után az idő után a vízforraló önmagától kikapcsol.
KARBANTARTÁS, SZÁLLÍTÁS ÉS RAKTÁROZÁS
A vízforraló karbantartása
Tekintettel arra, hogy a készülék élelmezési célú víz készítésére szolgál, ügyelni kell a tisztaságára, és rendszeresen karban kell tartani.
FIGYELEM! Minden karbantartási műveletet úgy kell végezni, hogy a termék feszültség mentesítve van. Ehhez ki kell húzni a tápfeszültség kábelének dugaszát a hálózati dugaszolóaljzatból.
FIGYELEM! A készülék nem meríthető vízbe, sem más folyadékba. A terméket tilos folyó vízzel, mosogatógépben, vagy nagynyomású vízzel mosogatni.
FIGYELEM! A karbantartás megkezdése előtt meg kell várni, míg a készülék összes eleme teljesen kihül. Ne sietesse a hülés folyamatát a vízforraló vízbe merítésével.
A tisztításhoz enyhe mosogatószert kell használni. Az oldat maradékát vízzel megnedvesített ronggyal kell eltávolítani (vízforraló talpáról és külsejéről), vagy néhányszor fel kell tölteni vízzel (a vízforraló belseje). A megtakarítása után a készüléket szárazra kell törölni, vagy hagyni kell megszáradni.
A vízforralóban van egy hálós szűrő, ami a víz kiöntő nyílásánál található. Ha a szűrőt ki lehet szerelni, ki lehet tisztítani folyó víz-sugárral, miután kiszerelték a vízforralóból. Az olyan szűrőt, amit nem lehet kiszerelni, megnedvesített ronggyal vagy szivaccsal kell megtakarítani. Ne nyomja túlságosan, mert a szűrő megsérülhet.
Az ásványi üledékek (vízkő) eltávolítása
A víz minőségétől függően a vízforraló belsejében lerakódhatnak a vízből a melegítésekor kicsapódó, ásványi üledékek, ez természetes folyamat, és nem akadályozza a vízforraló müködését. Abban az esetben, ha felgyűlik az üledék (vízkő), azt ecetsavval vagy citromsavval kell eltávolítani. Öntsön a vízforralóba 0,5 l ecetet vagy szórjon bele 40 g citromsavat, és töltse fel teljesen vízzel a maximális szintig. Forralja fel a vízforraló tartalmát, majd hagyja állni körülbelül 30 percre. Ezután ürítse ki a vízforralót, öblítse ki tiszta vízzel, és törölje szárazra a belsejét. Ha az ásványi üledéket nem sikerült teljesen eltávolítani, meg kell ismételni az eljárást.
A termék tárolása és szállítása
A terméket raktározáskor zárt helyiségben kell tárolni, védeni kell portól, kosztól és nedvességtől. Ajánlott a terméket a gyári csomagolásban raktározni.
A terméket üzemi helyzetben kell raktározni. Ne rakja a termékeket egymásra, rétegekben. Ne tegyen semmit a termékre raktározáskor.
A készüléket gyári csomagolásban kell szállítani. Óvni kell a szállítás közbeni túlzott rázkódásoktól. Ne tegyen semmit a termékre szállításkor.
MÜSZAKI ADATOK
| Paraméter Mértékegység Érték | ||||
| Katalógusszám 68172 68173 68174 | ||||
| Névleges feszültség [V~] 220 - 240 220 - | 240 220 - 240 | |||
| Névleges frekvencia [Hz] 50 / 60 50 / 60 | 50 / 60 | |||
| Névleges teljesítmény [W] 1850 - 2200 | 1850 - 2200 | 1850 - 2200 | ||
| Szigetelési osztály | I | I | I | |
| Kapacitás | [!] | 1,8 | 1,7 | 1,8 |
| Hőfokszabályozás | [°C] | - | 40 ~ 100 | 20 ~ 100 |
| A hőmérséklet érzékelő pontatlansága | [°C] | - | ≤ 5 | ≤ 5 |
| Nettó tömeg | [kg] | 1,1 | 1,2 | 1,5 |
