HDCC35561 - Telecamera di sorveglianza ABUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza analogica HD
Marca	ABUS
Modello	HDCC35561
Risoluzione massima	5 MPx (2560x1920) o 4 MPx (secondo impostazione)
Formati video supportati	TVI, CVI, AHD, CVBS
Uscita video	BNC (TVI/CVI/AHD/CVBS)
Alimentazione	5.5 x 2.1 mm, spina cava, 12 V CC (tramite adattatore di rete)
Lunghezza del cavo fornito	30 m (cavo combinato)
Distanza di trasmissione massima	800 m (2 MPx) o 300 m (5 MPx)
Angolo di visione (panoramico)	0° - 360°
Angolo di visione (inclinazione)	0° - 75° (secondo modello)
Angolo di visione (rotazione)	0° - 360°
Visione notturna	Sì, LED IR con modalità SMART IR (interno/esterno)
Involucro	Plastica, per uso interno
Montaggio	A parete con dima di foratura e viti fornite
Manutenzione e pulizia	Pulire con un panno umido, senza solventi né alcol
Sicurezza	Scollegare prima dell'intervento; rispettare le istruzioni elettriche
Ricambi e riparabilità	Nessun ricambio fornito; riparazione da parte di un tecnico specializzato
Informazioni generali	Conforme alle direttive EMC 2014/30/UE e RoHS 2011/65/UE

Domande frequenti - HDCC35561 ABUS

Come cambiare il formato video sulla telecamera?

Per cambiare il formato analogico (TVI, CVI, AHD, CVBS), svitate il coperchio del commutatore e tenete premuto il pulsante per 5 secondi. I formati scorrono nell'ordine: TVI -> CVI -> AHD -> CVBS.

Qual è la risoluzione massima della HDCC35561?

La risoluzione massima è di 5 MPx (2560x1920) in modalità 4:3, ma può essere impostata a 4 MPx (16:9) per una frequenza di fotogrammi più elevata (30 fps). Consultare il menu OSD per modificare.

Come accedere al menu OSD della telecamera?

Il menu OSD è accessibile tramite un registratore o una tastiera di comando. Utilizzare l'opzione 'Iris+' o selezionare il preset 95. La navigazione avviene con i tasti PTZ.

Posso utilizzare questa telecamera all'esterno?

No, questa telecamera è progettata per uso interno solamente. Non possiede protezione contro le intemperie.

Quale tipo di cavo utilizzare per la trasmissione video?

Utilizzare un cavo coassiale con connettore BNC. La distanza massima è di 800 m per 2 MPx e 300 m per 5 MPx. Evitare di posare i cavi vicino a cavi elettrici per evitare interferenze.

Come regolare la visione notturna (IR)?

Nel menu OSD, andare su 'DAY NIGHT' e impostare 'IR LIGHT' su ON. È possibile scegliere la modalità SMART IR (MODE 1 per interno/esterno, MODE 2 per interno, MODE 3 per esterno) e il livello IR.

La telecamera è compatibile con un registratore 4 MPx?

Sì, se si utilizza un registratore 4 MPx (come il TVVR33600), la risoluzione sarà automaticamente limitata a 4 MPx, anche se si è impostato 5 MPx sulla telecamera.

Come installare la telecamera a parete?

Attaccare la dima di foratura fornita nella posizione desiderata, forare i fori, quindi fissare la base con le viti e i tasselli forniti. Successivamente, posizionare la telecamera sulla base e serrare la piastra di arresto.

Cosa fare in caso di malfunzionamento (fumo, odore)?

Spegnere immediatamente la telecamera e scollegare l'alimentazione. Non riutilizzare l'apparecchio finché un tecnico specializzato non abbia effettuato un controllo.

Come pulire la telecamera?

Scollegare prima l'alimentazione. Pulire l'involucro con un panno umido solamente. Non utilizzare solventi, alcol, diluenti o prodotti abrasivi.

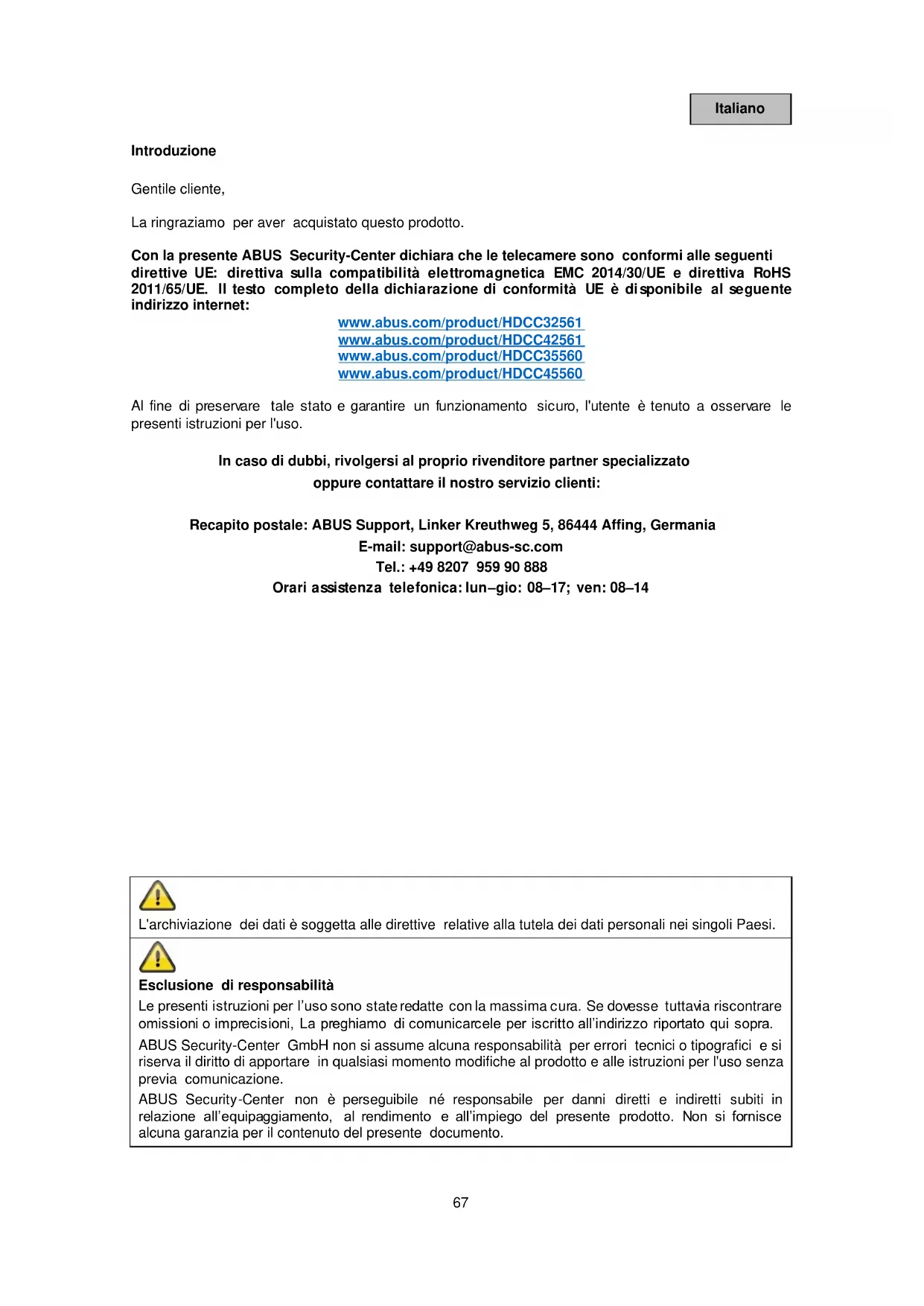

MANUALE UTENTE HDCC35561 ABUS

La ringraziamo per aver acquistato quello prodotto.

Con la presente ABUS Security-Center dichiarare che le telecomere sono conformi alle seguenti direttive UE: direttiva sulla compatibilità elettromagnetica EMC 2014/30/UE e direttiva RoHS 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al segmente indirizzo internet:

wwwabus.com/product/HDCC32561

Al fine di preservare tale stato e garantire un funzionamento sicuro, l'utente è tenuto a osservare le presenti istruzioni per l'uso.

In caso di dubbi, rivolgersi al proprio rivenditore partner specializzato oppure contattare il nostro servizio clienti:

Recapito postale: ABUS Support, Linker Kreuthweg 5, 86444 Affing, Germania

E-mail: [e-mail]

Tel.: [phone]

Orari assistenza Telefonica: lun-gio: 08-17; ven: 08-14

L'archiviazione dei dati è soggetta alle direttive relative alla tutela dei dati personali nei singoli Paesi.

Esclusione di responsabilità

Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele per iscritto all'indirizzo riportato qui sopra.

ABUS Security-Center GmbH non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso sulla previa comunazione.

ABUS Security-Center non è perseguibile né responsablee per danni diretti e indiretti subiti in relazione all'equipaggiamento, al rendimento e all'impiego del presente prodotto. Non si fornisce alcuna garanzia per il contento del presente documento.

Spiegazione dei symboli

II	Il symbolo con un fulmine all'interno del triangolo viene utilizzato se sussistono pericoli per la salute, ad es. in seguito a scosse elettriche.
III	Il punto esclamativo all'interno di un triangolo rimanda ad avventenze importanti contente nelle presenti istruzioni per l'uso che è necessario osservare.
IV	Questo symbolo indica consigli particolari e avventenze sull'uso del dispositivo.

Elenchi

11. ... 12. ...	Elenchi con sequenza stabilita nel testo o avventenza.
· ... · ...	Elenchi alla sequenza stabilita nel testo o avventenza.

Conformità d'uso

Utilizzare quello apparecchio esclusivamente per lo scopo per il quale è stato progettato e realizzato. Qualsiasi altri impiego è considerato non conforme!

Avverenze importanti sulla sicurezza

Informazioni generali

Prima di utilizzare l'apparecchio per la primaolta, leggere attendamente le seguenti istruzioni e rispetto delle alte awertenze,anche se si ha già familiarità con l'uso di apparecchi elettronici.

9	In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso, il diritto alla garanzia decade. è esclusa la responsabilità per anni indiretti.
10	È esclusa la responsabilità per anni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avvertenze sulla sicurezza. In tali casi il diritto alla garanzia decade.

Conservare accuramente il presente manuale per consultagioni future.

Se l'apparecchio viene venduto o ceduto a terzi, consegnareanche le presenti istruzioni per I'uso. Le seguenti awertenze sulla sicurezza e sui pericoli non servono solamente per proteggere la Sua salute ma anche per proteggere il dispositivo. La invitiamo a leggere attendamente i seguenti punti:

Alimentazione elettrica

• Collegare l'apparecchio esclusivamente a sorgenti di alimentazione che fornisce la tensione direte individata sulla targhetta. Se non si conosce con sicurezza il tipo di alimentazione elettrica a disposizione, rivolgersi all'azienda elettrica locale.
• Scollegare l'apparecchio alla rete di alimentazione elettrica prima di eseguire interventi di manutenzione o installmente.
• L'apparecchio è completamente scollegato dall'alimentazione elettrica quando il suo l'alimentatore viene rimioso.
• Per scollegare completeness l'apparecchio alla rete elettrica, estrarre la spina di alimentazione alla presa di corrente.
• Per evitare il pericolò di incendio, estrarre la spina di alimentazione alla presa di corrente se si prevede di non utilizzato l'apparecchio per un lungo periodo di tempo.

Sovraccarico/sovratensione

In caso di tempesta o temporale con pericolo di fulmini, scollegare l'apparecchio alla rete elettrica oppure collegarlo a un gruppo di continuità.
- Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o scosse elettriche.

Cavi

• Estrarre sempre tutti i cavi afferrando la spina e non il cavo.
  Non toccare mai il cavo di alimentazione con le mani bagnate poiché potrebbe verificarsi un cortocircuito o una scarica elettrica.
  Non posizionare mai l'apparecchio, mobili o altri oggetti pesanti sui cavi e prestare attenzione a non piegarli, soprattutto in corrispondenza della spina e delle prese di collegamento.
  Non annodare mai un cavo e non collegarlo mai ad altri cavi.
• Posare tutti i cavi in modo tale che nessuno possa calpestarli o inciamparvi.
• Un cavo di alimentazione danneggiato cui possaare un incendio o una scarica elettrica. Eseguire controlli regolari sul cavo di alimentazione.
  Non modificare né manipolare il cavo di rete e la spina di alimentazione.
  Non utilizzato adattatori o cavi di prolunga che non siano conformi alle norme di sicurezza in vigore e non intervenire sui cavi di alimentazione.

Bambini

Gli apparecchi elettrici non devono essere lasciati alla portata dei bambini! Non lasciare mai che i bambini utilizzino da soli gli apparecchi elettrici. I bambini non sono sempre in grado di riconoscere i possibili pericoli. Piccole parti, se ingerite, possono diventare mortali.
- Anche gli imballaggi devono essere tenuti lontano alla portata dei bambini. Rischio di soffocamento!
Il presente apparetcchio non è destinato a essere usato da bambini. In caso d'impio genrato, le parti elastiche possono saltare fuori e ferire i bambini (ad es. agli occhi).

Sorveglianza

• La messa in funzione di impianti per la sorveglianza in determinati Paesi cui quod essere vieta oppure regolamentata per legge.
• Prima della messa in funzione dell'impianto, l'utente deve accertarsi che la sorveglianza si svolga nell'ambito delle rispettive normative di legge.

Luogo di installatione/ambiente di esercizio

Non appoggiare oggetti pesanti sull'apparecchio.

L'apparecchio è concepito solamente per il funzionamento in ambienti con temperature o umidità dell'aria adeguate (ad es. in bagno) o in luoghi esposti a un eccessivo accumulo di polvere. Per informazioni più precise verificare i dati tecnici del singolo apparecchio.

Accertarsi sempre che:

• sia presente una ventilazione adeguata (non posizionare l'apparecchio su scaffali, su tappeti spessi, su un fatto o in modo che la fessura di ventilazione venga coperta, e lasciare attorno a tutto l'apparecchio una distance di almeno 10cm );
• sull'apparecchio non agiscano fonti di calore dirette (ad es. riscaldamenti);
• gli apparecchi per gli ambienti interni non vengano esposti alla luce solare diretta o ad un'intensa luce artificiale;
• l'apparecchio non si trovi vicino a campi magnetici (ad es. altoparlanti);
  non siano presenti sorgenti di fiamma nuda (ad es. candele accese) sopra e vicino all'apparecchio;
• gli apparecchi per gli ambienti interni non vengano mai a contatto con spruzzi o gobce d'acqua e liquidi aggressivi;
• l'apparecchio non venga attivato vicino all'acqua, in particolare che non venga mai immerso in liquidi (non collocare mai oggetti riempiti con liquidi, ad es. vasi o bevande, sopra o vicino all'apparecchio);
• nell'apparecchio non penetrino corpi estranei;
• l'apparecchio non venga mai esesto a forti sbalzi di temperatura, poiché l'umidità dell'aria potrebbe causare condensa e quindi cortocircuito;
  l'apparecchio non sia soggetti a scosse e/o vibrazioni eccessive.

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione nelle lo si disimballa.

Gli imballaggi e i rispetti accessori sono materiali riciclabili e devono quindi essere smaltiti di seguenza.

Si consiglia quanto segue:

Carta, cartone, cartone ondulato e parti di imballaggi in plastica devono essere raccolti negli apposti contentitori.

Se tali recipienti non fosso ron cora disponibili nelle vicinanze della propria abitazione, smaltire quosti materiali come rifiuti domestici.

Avvertenza

Se l'imballaggio originale dovesse presentare danni, controllare subito l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

Messa in funzione

• Prima della messa in funzione iniziale, è necessario assicurarsi che vengano osservate tutte le avventenze sulla sicurezza e sull'utilizzo.

	Avvertenza In caso di installatione all'interno di un impianto di videosorveglianza preesistente, accertarsi che tutti gli appearecchi siano separati dal circuito di alimentazione e di bassa tensione.
	Avvertenza Interventi sulla rete elettrica o sugli impianti domestici svolti in maniera non appropriata o non professionale rappresentano un pericolo non solo per se stessi maanche per gli altri. Cablare gli impianti in modo tale che i circuiti elettrici e di Bassa tensione rimangano sempre separati, non siano collegati fra loro in nessun punto e non possano nemmeno essere collegati accidentally.

Manutenzione e cura

E necessario eseguire lavori di manutenzione se l'apparecchio è stato danneggiato, ad es. se la spina, il cavo di alimentazione o l'alloggiamento sono danneggiati, se all'interno dell'apparecchio sono penetrati liquidi o corpi estranei, se l'apparecchio è stato esesto a pioggia o umidità e se non funziona perfettamente o è caduto a terra.

Manutenzione

• Qualora vengano rilevati fumo, odori o rumori insoliti provenienti dall'apparecchio, spegnerlo immediamente ed estrarre la spina dalla presa di corrente. In queste casi, non continuare autilizzare l'apparecchio perché far prima eseguire un controllo a un technician.
• Fare eseguire i lavori di manutenzione esclusivamente a personale technique qualificato.
• Non après l'alloggiamo et dell'apparecchio o degli accessori se non richiesto. Poiché quando l'alloggiamo è aperto sussiste il pericolò di morte in seguito a scarica elettrica, après l'alloggiamo solo se il dispositivo è scollegato alla corrente.

Per alcuni apparetti è necessario e consentito après l'alloggamento per svolgere le seguente azioni:

Montaggio dell'apparecchio
- Inserimento di un supporto di memoria (scheda SD o disco rigido)
- Accesso a funzioni importanti (tasti di reset o tasti WPS)

Pulizia

Pulire l'alloggiamento dell'apparecchio solo con un panno umido.
Nonutilizzare detergenti,alcool,diluentie simili,néle seguente sostenze:

acqua salata, insetticidi, solventi a base di cloro o acidi (ammoniaca), polvere abrasiva.
Strofinare delicatamente la superficie con un panno di cotone finché non risulta asciutta.

L'apparecchio viene alimentato con tensione pericolosa. Per eseguire i lavori di manutenzione o pulizia, scollegare l'apparecchio alla rete elettrica.

Contenuo

1. Dotazione 73
2. Descrizione dell'hardware 74

2.1. HDCC32561 / HDCC35560 74
2.2. HDCC42561/HDCC45560 74

1. Montaggio / installment 75

3.1. HDCC32561 / HDCC35560 75
3.2. HDCC42561 / HDCC45560 76
3.3. Installazione del cavo video 76
3.4.Passalafornatoanalogico 76
3.5. HDCC35560 / HDCC45560 Risoluzione 5 MPx 77

1. Menu OSD. 77

1. Dotazione

HDCC32561

• Videocamera HD analogica 2 MPx
  Dima di foratura
• Cavo combinato da 30 m
• Materiale di montaggio
  Istruzioni

HDCC35560

• Videocamera HD analogica 2 MPx
  Dima di foratura
• Cavo combinato da 30 m
• Materiale di montaggio
  Istruzioni

HDCC42561

• Videocamera HD analogica 2 MPx
  Dima di foratura
• Cavo combinato da 30 m
• Materiale di montaggio
  Istruzioni

HDCC45560

• Videocamera HD analogica 2 MPx
  Dima di foratura
• Cavo combinato da 30 m
• Materiale di montaggio
  Istruzioni

2. Descrizione dell'hardware

2.1. HDCC32561 / HDCC35560

1	Piastra di base della telecamera	2	Piastra di bloccaggio
3	Cappuccio della telecamera	4	Telecamera
5	DeviatorePer cancellare fornato analogico (TVI /CVI / AHD / CVBS)	6	Collegamento elettrico(5,5 x 2,1 mm, spina coassiale)
7	Uscita video BNC (TVI / CVI / AHD /CVBS)

2.2. HDCC42561 / HDCC45560

1	Supporto a parete per la telecamera	2	Telecamera
3	Obiettivo	4	Deviatore Per cambiare formato analogico (TVI / CVI / AHD / CVBS)
5	Collegamento elettrico (5,5 x 2,1 mm, spina coassiale)	6	Uscita video BNC (TVI / CVI / AHD / CVBS)

3. Montaggio / installment

ATTENZIONE!

Durante il montaggio la telecamera deve essere scollegata alla rete elettrica.

3.1. HDCC32561 / HDCC35560

Incollare la dima di foratura in dotazione nel punto in cui si desidera installare la telecamera. Svitare le viti della piastra di bloccaggio Utilizzato i tasselli e le viti in dotazione per fissare la piastra di base della telecamera.

Se la posa dei cavi deve essere eseguita lateralmente, non fissare completamente la piatra di base della telecamera per poter riposizionale nuovamente la telecamera.

Riposizionare nuovamente la telecamera con cappuccio sulla piastra di base e fissarla con piastra di bloccaggio e viti.

Orientamento:

Allentare leggermente le viti sulla piastra di fissaggio e orientare la telecamera.

1. Orientamento: 0-360°
2. Inclinazione: 0-75°
3. Rotazione: 0-360°

3.2. HDCC42561 / HDCC45560

1

Viti per il fissaggio

2

Viti per l'orientamento

Incollare la dima di foratura in dotazione nel punto in cui si desidera installare la telecamera. Trapanare i fori necessari.

Utilizzare i tasselli e le viti in dotazione per fissare la telecamera.

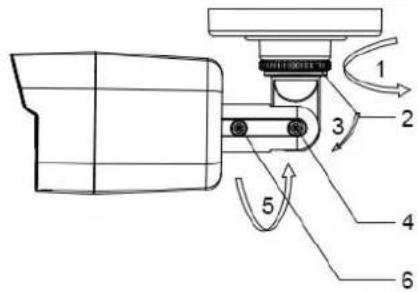

Orientamento:

Svitare l'anello e le viti di fissaggio per orientare la telecamera nella direzione desiderata.

1. Orientamento: 0-360°
2. Anello di fissaggio per orientamento
3. Inclinazione: 0-180°
4. Vite di fissaggio per inclinazione
5. Rotazione: 0 - 360^
6. Vite di fissaggio per rotazione

3.3. Installazione del cavo video

Per permettere la trasmissione del segnale video della videocamera a un registraratore analogico, utilise un cavo coassiale con connettore BNC (maschio). La lunghezza del cavo fino all'apparecchio successivo non deve essere superiore a 800m (2MPx) o 300m (5MPx)

Se i cavi vengono posati in prossimità di linee elettriche o altri materiali conduttori, è possibile che si verifichino disturbi alla trasmissione delle immagini della telecamera. Impostazione consigliata:

utilizzare ilattro schermante TVAC25220 o TVAC25210 per minimizzare i disturbi.

3.4.Passalal formato analogico

Alla fornitura, le telecamere sono impostate sul formato analogico "TVI". Per cancellare il formato, svitare il coperchio del deviatore e tenere premuto il pulsante per 5 secondi. I formati analogici vengono cambiati in una sequenza fissa:

TVI->CVI->AHD->CVBS

3.5. HDCC35560 / HDCC45560 Risoluzione 5 MPx

Alla fornitura, le telecamere da 5 MPx HDCC35560 e HDCC45560 sono impostate su una risoluzione Bassa (4 MPx). Questo consente da una parte di avere un frame rate maggiore (30 immagini al secondo invece di 20 al secondo), dall'altra di mantenere i formati comuni (4 MPx in fornato 16:9, 5MPx in fornato 4:3), affinché sui comuni monitor non compaiano le bande nere a causa del fornato 4:3). è possibile impostare la risoluzione nel menu OSD della telecamera (vedere除去).

Il registraratore analogico ibrido TVVR33600 supporta risoluzioni sono a 4MPx (formato TVI). Nel caso delle telecomere da 5MPx HDCC35560 e HDCC45560 che utilizzato quello registraratore, la risoluzione non può essere augmentata a 5MPx . Se la risoluzione fosse impostata su 5MPx ,这对于 mei automaticamente ridotta a 4MPx .

4. Menu OSD

Il menu su schermo (OSD, On-Screen-Display) di questa telecamera più essere aperto soltanto con dispositivi con funzioni di lavoro (registrarò, dispositivo di lavoro). Per aprire il menu OSD utilizzare l'opzione "Iris+" oppure accedere al preset 95. Per la gestione utilizzato i tasti freccia PTZ del dispositivo e l'opzione "Iris+" per aprire e confermare.

Il menu OSD è disponibile solo in inglse. Utilizzato per orientamento la descrizione dei punti qui sono.

L'opzione "Iris+" pou variare a seconda del dispositorio

MAIN MENU (Menu principale)

Guida al menu generale

BACK Torna indietro di un livello nel menu

EXIT Escedal menu principaleenza salvarele modifiche

EXIT & SAVE Esce dal menu principale e salva tutte le modifiche

VIDEO FORMAT Seleziona il fornato video

HDCC32561 / HDCC42561:
2 MPx con 25 o 30 immagini al secondo
HDCC35560 / HDCC45560:
2 MPx con 25 o 30 immagini al secondo
4 MPx con 25 o 30 immagini al secondo
5 MPx con 20 immagini al secondo

EXPOSURE MODE (modalità esposizione)

EXPOSURE MODE Imposta il modulo esposizione

GLOBAL Automatico
- BLC Compensazione del controuce
HLC Compensazione della luminosità
WDR Wide Dynamic Range

AGC Controllo automatico del guadagno

OFF Spento
LOW Basso
MIDDLE Medio
HIGH Alto

SLOW Shutter Tempo di esposizione

OFF Tempo di esposizione standard
X2 - x16 Tempo di esposizione aumentoo

Day Night (Impostazioni giorno/notte)

MODE Impostazione della modalità

• AUTO Automatico
  COLOR L'immagine è sempre a colori
  BW L'imagine è sempre in bianco e nero

IR LIGHT Attivare o disattivare la luce IR

SMART IR Impostazione della modalità

• MODE 1 Sicurezza per ambienti interni/externi
  MODE 2 Per gli interni
  MODE3 Pergli esterni

LEVEL Seleziona il Livello IR

D->N THRESHOLD Valore di soglia da giorno a notte

• Tanto minore è il valore, tanto più tardi cambierà la modalità Giorno/Notte
• Tanto magiore è il valore, tanto più tardi cambierà la modalità Giorno/Notte

N->D THRESHOLD Valore soglia da giomo a notte (vedere sopra)

VIDEO SETTING (Impostazioni video)

IMAGE MODE Selezione modalita schermo

• STD Impostazione standard
• HIGH-SAT Saturazione elevata

WHITE BALANCE Apre le impostazioni bilanciamento del bianco

LUMINOSITA Imposta la luminosità

CONTRASTO Imposta il contrasto

SHARPNESS Imposta la nitidezza

SATURAZIONE Imposta la saturazione

3DNR Imposta l'eliminazione dinamica dei rumori di fondo

MIRROR Capovolge l'immagine telecamera

• DEFAULT Normale
  H Orizzontale
  V Verticale
  HV Orizzontale verticale

WB (Impostazioni compensazione del bianco)

MODE Impostazione della modalità

ATW Automatico
- MANUALE Impostazione manuale

RGAIN Imposta la saturazione del rosso

BGAIN Imposta la saturazione del blu

FUNZIONI (Impostazioni delle funzioni) - Solo per HDCC35560 / HDCC45560

MOTION DET Apre rilevamento del movimento

PRIVACY Apre mascheratura delle zone private

PRIVACY/MOTION (Mascheratura delle zone private/rilevamento del movimento)

MODE Attiva/disattiva mascheratura delle zone private/rilevamento del movimento

AREA x Elabora la zona

DISPLAY Attiva/disattiva gli avvisi
X POSITION Imposta la posizione dell'asse X
- Y POSITION Imposta la posizione dell'asse Y
WIDTH Imposta larghezza
HEIGHT Imposta l'altezza
RETURN Escedal menu

SENSITIVITY Imposta la sensibilità

COLOR Imposta il colore

TRANSPARENCY Attiva/disattiva la trasparenza

RETURN Voce del menu per uscire

FACTORY DEFAULT Imposta la telecamera sulle impostazioni di fabbrica

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie!
