HDCC35561 - Overvågningskamera ABUS - Gratis brugsanvisning og manual

Produkttype	Analog HD overvågningskamera
Mærke	ABUS
Model	HDCC35561
Maksimal opløsning	5 MPx (2560x1920) eller 4 MPx (afhængigt af indstilling)
Understøttede videoformater	TVI, CVI, AHD, CVBS
Videooutput	BNC (TVI/CVI/AHD/CVBS)
Strømforsyning	5,5 x 2,1 mm, hulstik, 12 V DC (via strømadapter)
Medfølgende kabellængde	30 m (kombineret kabel)
Maksimal transmissionsafstand	800 m (2 MPx) eller 300 m (5 MPx)
Synsvinkel (panorering)	0° - 360°
Synsvinkel (hældning)	0° - 75° (afhængigt af model)
Synsvinkel (rotation)	0° - 360°
Nattevision	Ja, IR LED med SMART IR-tilstand (indendørs/udendørs)
Kabinet	Plast, til indendørs brug
Montering	Vægmontage med boreguide og medfølgende skruer
Vedligeholdelse og rengøring	Rengør med en fugtig klud, uden opløsningsmidler eller alkohol
Sikkerhed	Afbryd før indgreb; overhold elektriske forskrifter
Reservedele og reparationsmuligheder	Ingen medfølgende reservedele; reparation af en specialist
Generelle oplysninger	Overholder EMC-direktiverne 2014/30/EU og RoHS 2011/65/EU

Ofte stillede spørgsmål - HDCC35561 ABUS

Hvordan ændrer jeg videoformatet på kameraet?

For at ændre det analoge format (TVI, CVI, AHD, CVBS) skal du skrue dækslet til kontakten af og holde knappen inde i 5 sekunder. Formaterne bladrer i rækkefølgen: TVI -> CVI -> AHD -> CVBS.

Hvad er den maksimale opløsning for HDCC35561?

Den maksimale opløsning er 5 MPx (2560x1920) i 4:3-tilstand, men den kan indstilles til 4 MPx (16:9) for en højere billedhastighed (30 fps). Se OSD-menuen for at ændre.

Hvordan får jeg adgang til kameraets OSD-menu?

OSD-menuen er tilgængelig via en optager eller et kontroltastatur. Brug 'Iris+'-indstillingen eller vælg forudindstilling 95. Navigationen foregår med PTZ-tasterne.

Kan jeg bruge dette kamera udendørs?

Nej, dette kamera er kun designet til indendørs brug. Det har ingen beskyttelse mod vejrforhold.

Hvilken type kabel skal jeg bruge til videotransmission?

Brug et koaksialkabel med BNC-stik. Den maksimale afstand er 800 m for 2 MPx og 300 m for 5 MPx. Undgå at lægge kabler tæt på elkabler for at undgå interferens.

Hvordan justerer jeg nattevisionen (IR)?

I OSD-menuen skal du gå til 'DAY NIGHT' og indstille 'IR LIGHT' til ON. Du kan vælge SMART IR-tilstand (MODE 1 til indendørs/udendørs, MODE 2 til indendørs, MODE 3 til udendørs) og IR-niveau.

Er kameraet kompatibelt med en 4 MPx-optager?

Ja, hvis du bruger en 4 MPx-optager (som TVVR33600), vil opløsningen automatisk blive begrænset til 4 MPx, selvom du har indstillet 5 MPx på kameraet.

Hvordan monterer jeg kameraet på væggen?

Sæt den medfølgende boreguide på det ønskede sted, bor hullerne, og fastgør derefter basen med de medfølgende skruer og rawlplugs. Sæt derefter kameraet på basen og stram stopskiven.

Hvad skal jeg gøre ved funktionsfejl (røg, lugt)?

Sluk straks kameraet og afbryd strømmen. Brug ikke enheden igen, før en specialist har foretaget en inspektion.

Hvordan rengør jeg kameraet?

Afbryd først strømmen. Rengør kabinettet med en fugtig klud. Brug ikke opløsningsmidler, alkohol, fortyndere eller slibende midler.

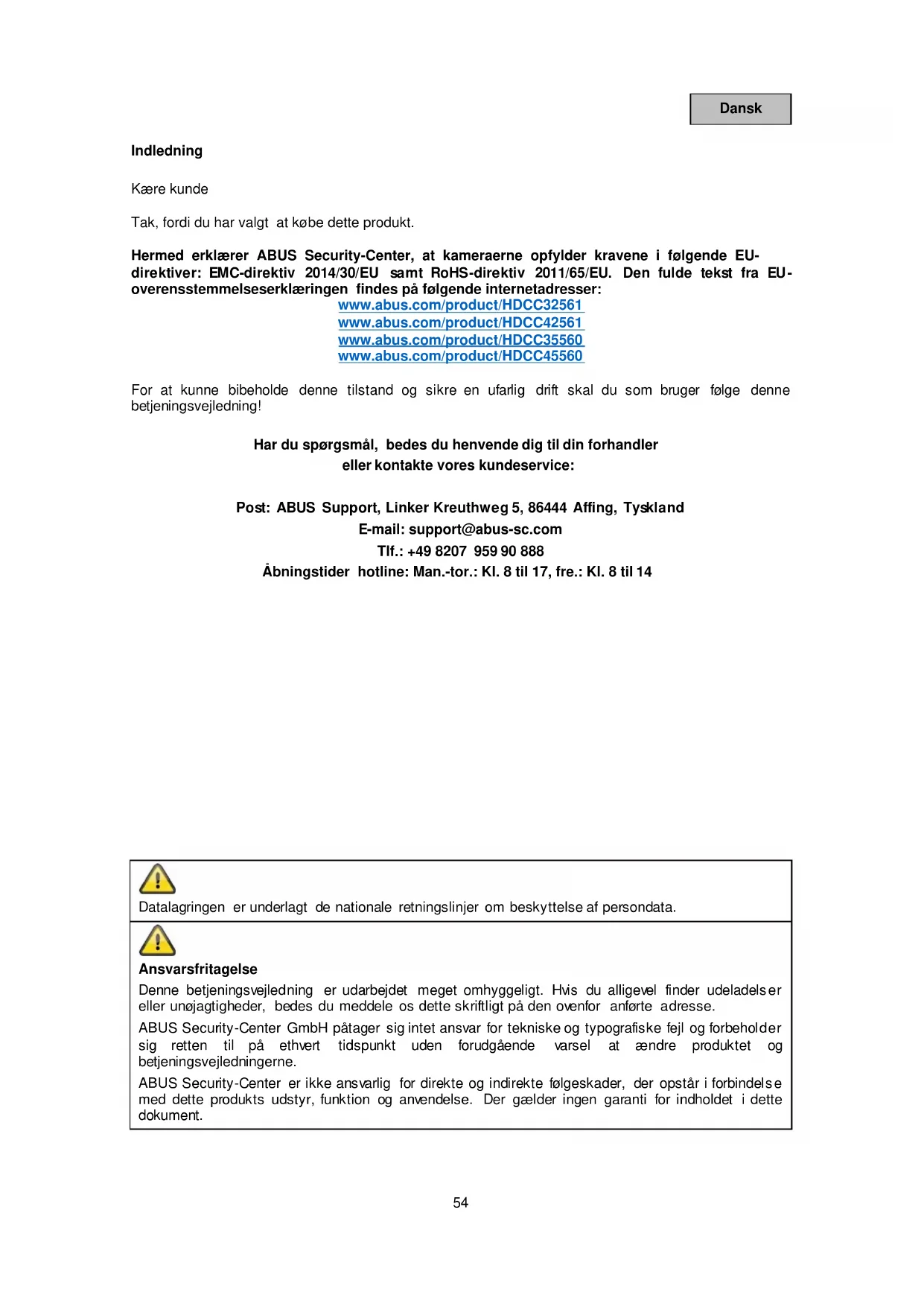

BRUGSANVISNING HDCC35561 ABUS

For at kunne bibeholde denote tilstand og sikre en ufarlig drift skal du som bruger ffolge denne betjeningsvejledning!

Har du spørgsmål, bedes du henvende dig til din forhandler eller kontakte vores kundeservice:

Post: ABUS Support, Linker Kreuthweg 5, 86444 Affing, Tyskland

E-mail: [e-mail]

TIf.: [phone]

Abningstider hotline: Man.-tor.: KI. 8 til 17, fre.: KI. 8 til 14

Datalagringen er underlagt de nationale retningslinjer om beskyttelse af persoundata.

Ansvarspritagelse

Denne betjeningsvejledning er udarbejd metget omhyggeligt. Hvis du alligevel finder udeladelser aller unogagtigheder, bedes du meddele os dette skriftigt på den ovenfor anforte adresse.

ABUS Security-Center GmbH pâtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til pa ethvert tidspunkt uten forudgäende varsel at ændreprodukter og betjeningsvejledningerne.

ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produits udsty, Funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.

Symbolforklaring

	Symbolet med lynet i trekanten anwendes,+när der er helbredsfare,f.ecs. på grund af elektrisk stød.
!	Et udråbstegn,der befinder sig i trekanten,gør opmærksom på vigtige anvisninger i betjeningsvejledningen,som ubetinget skal overholds.
i	Dette symbol vises,när du skal have særlige tips og henvisninger vedr. betjeningen.

Opremsninger

9. ...10. ...	Opremsninger med fastlagt rækkefolge i teksten eller advarsel.
• ...• ...	Opremsninger,uden fastlagt rækkefolge i teksten eller advarsel.

Korrekt anvendelse

Brug kun udstyret til det formål, som det er blevet bygget og udviklet til! Enhver,anden brug anses for at vareukorrekt!

Vigtige sikkerhedshenvisninger

Generelt

Inden du bruger udstyret forste gang, skal du lase folgende anvisninger grundigt igennem og overholde alle advarsler, ogsa selvom du feler dig fortrolig med handteringen af elektronisk udstyr.

	Ved skader, der skyldes manglende overholdelse afijke betjeningsvejledning, bortfalder garantien. Vi pâtager os intet ansvar for følgeskader!
	Vi pâtager os intet ansvar i forbindelse med materielle skader og/eller persönskader, der skyldes ukorrekt handtering eller manglende overholdelse af sikkerhedshenvisningerne. I sädanne tilfædle bortfalder enhver form for garantiet!

Opbevardennehandbogomhyggeligt som fremtidig reference.

Hvis du saelger eller giver udstyret videre, er det vigtigt, at ogsa donne vejledning folger med.

Folgende sikkerheds- og farehenvisninger anwendes ikke kun til at beskytte dit helbred, men øgså til at beskytte udstyret. Læs folgende punkter grundigt igennem:

Ström Forsyning

• Tilslut kun dette udstyr til en strømkilde, der leverer den netspænding, der er anfort pa typeskitet. Hvis du ikke er sikker pa, hvilken netspænding der findes hos dig, skal du kontakte dit el-forsyningssselskap.
• Afbryd udstyret fra netstrømforsyningen, for der udfores vedligeholdelses-ller installationsarbejder
• Udstyret afbrydes kun helt fra strømnettet, hvis strømforsyningen fjernes.
  For at koble udstyret helt fra stromforsyningen skal netstikket traekkes ud af netstikdase.
  For at undgå brandfare bør udstyrets netstik trækkes ud af netstikdåsen, hvis udstyret ikke skal bruges i en længereperiode.

Overbelastning / overspaending

• Træk stikket ud af stikdåsen inden en storm og/eller et uvejr, hvis der er fare for lynnedslag, ellr slut udstyret til en uafbrudt strømforsyning.
• Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

Kabler

• Tag altid fat i alle kabler ved stikket, og træk ikke i delve kablet
• Tag aldrig fat i kablet med våde hænder, da dette kan medføre en kortslutning eller elektrisk stød.
• Undlad at stille udstyret, møbler aller andre tunge genstande på kableme, og pas på, at kablerne ikke bliver bojet, især ved stikket og ved tilstrupningsbøsningerne
• Bind aldrig en knude på et kabel, og bind det ikke sammen med andre kabler.
• Alle kabler skal laegges, sä ingen traeder på dem aller kan falde over dem.
• Et beskadiget netkabel kan medføre brand eller elektrisk stød. Kontroller netkabet regelmaessigt.
  Netkabel og netstik ma ikkeændres eller manipuleres.
• Undlad at bruge adapterstik aller forlaengerkabler, der/DDer til de geldende sikkerhedssstandarder, og undlad at foretage indgreb på strøm- og netkabler.

Born

• Elektrisk udstyr skal opbevares utilgengeligt for børn! Lad aldrig børn bruge elektrisk udstyr uden opsyn. Børn kan ikke altid se de mulige farer. Smådele kan[vare livsfarlige, hvis de sluges.
• Hold ogsa emballagefolie væk fra børn. Der er fare for kvælning!
• Dette udstyr skal ikke betjenes af børn. Fjedrende dele kan springe ud, hvis udstyret bruges ukorrekt, og kan medføre kvæstelser (f.eks. i øjnene) på børnene.

Overvågning

• ldrifttagningen af overvågningsanlag kan i bestemte lande vare forbudt aller reguleret ved lov.
  Ejeren skal for idrifttagning af anlaegget sorge for, at overvagningen er i overensstemmelse med de lovmaessige rammebetingelser.

Placering / driftsomgivelser

Stil ingen tunge genstande pa udstyret.

Udstyret er kun konstrueret til drift i rum med passende temperatur aller luftfugtighed (f.eks. badevarelser) aller uforholdsmaesig hoo stovdannelse. Kontroller de tekniske data for de enkelte eheder for at fa en nojagtg angivelse.

Vær opmaerkso pa, at

der altid er tilstraekkelig ventilation (undlad at placere udstyret i en reol, pa et tykt tæppe, pa en seng eller saledes, at ventilationsabninger daekkes, og hold mindst 10 cm afstand til alle sider);
- ingen direkte varmekilder (f.eks. radiatorer) pavirker udstyret;
der icke er direkte sollys eller kraftigt kunstigt lys pa udstdyr til indendors brug;
udstyret畸形stärumiddelbarnærhedaf magnetfelter (f.eks.hojtalere);
ingen abne brandkilder (f.eks. brændende stearinlys) star pa aller ved siden af udstyret;
kontakt med vandsprojt og -draber pa udstyr til indendors brug og aggressive vesker undgas,
udstyret ici anvendes i naeheden af vand; udstyret ma iser aldrig nedsaenkes i vaeske (stil ingen vaeskyldte genstande, f.eks. vaser ellr drikvearer, pa ell er ved siden af udstyret);
ingen fremmedlegemer traenger ind i det;
- udstyret ikke udsættes for kraftige temperatursvingninger, da luftfugtigheden kan kondensere og före til kortslutninger;
udstyret icke udsættes for uforholdsmæssigt store rystelser og vibrationer.

Udpakning

Handter udstyret meget forsigtigt, nár du pakker det ud.

Emballage og emballagetilbehør kan genbruges og skal principielt afleveres til genanvendelse.

Vi anbefaler dig falgende:

Papir, pap og bolgepap eller plastemballage bør afleveres i de dertil beregnede containere.

Hvis sādanne containere/DDe der, hvor du bor, kan du smide dem ud sammen med husholdningsaffaldet.

Advarsel

Start med at kontrollere udstyret, hvis den originale emballage er beskadiget. Hvis udstyret er beskadiget, skal du sende det tilbage sammen med emballagen og informere transportfirmaet.

Idriftssettelse

Förden feste idriffsaettelse skal alle sikkerheds- og betjeningshenvisninger lases!

9	Advarsel Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alt udstyr er koblet fra nettet og lavspændingsstrømkredsen!
11	Advarsel Ukorrekt og up professionelt arbejde på strømnettet eller på husets installationer er/DDke kun en fare for dig selv, men øgså for andre personer. Træk installationernes kabler, SSE net- og lavspændingskredse altoforøber adskilt og.ddke er forbundet med hinanden på noget stedller kan forbindes på grund af en defekt.

Vedligeholdelse og pleje

Vedligeholdelse er nadvendig, hvis udstyret er blevet beskadiget, f.eks. hvis netstik, netkabel eller hus er beskadiget, der er traengt vaeske eller genstande ind i udstyret, hvis det er blevet udsat for regn eller fugt, eller hvis det icke fungerer fejflrit eller er faldet ned.

Vedligeholdelse

Hvis du konstaterer rogudvikling, unormale lyde ell er lugte, skal du straks slukke for udstyret og trække stikket ud af stikdaseen. I disse tilfaelde ma udstyret ikke anvendesigen, for en fagmand har foretaget en kontrol.
Bed kvalificeret fagpersonale om at udfore al vedligeholdelse.
- Abn aldrig huset på udstyr eller tilbehør, hvis det ikke er pakrævet. Da der altid er livsfare på grund af elektrisk stød,ningar huset er ábnet,mö du kun ábne huset,ningar udstyret er uten spænding.

Pá noget udstyr er ábning af udstyret absolut nödvendigt og tilladt til følgende formal:

• Montering af udstyret
• Ilægning af lager-medium (SD-kort eller harddisk)
• Adgang til vigtige Funktioner (reset-tast aller WPS-tast)

Rengering

• Udstyretshus ma kun rengoremed en fugtig klud.
• Brug/DD: oplosningsmidler, spiritus, fortyndere osv. Undlad at bruge ffolgende substanser: Saltvand, insetkfjerner, klor- ell syreholdige oplosningsmidler (salmiak), skurepulver.
• Tör forsigtigt over overfladen med bomulskluden, til overfladen er helt tör.

Udstyret fungerer med farlig spanding. Afbryd udstyret fra nettet ved vedligeholdelse aller rengoring!

Indhold

1. Indholdikassen 60
2. Beskrivelse af hardwaren 61

2.1. HDCC32561 / HDCC35560 61
2.2. HDCC42561/HDCC45560 61

• Analog HD 2MPx kamera
• Boreskabelon
• 30 m kombi-kabel
  Monteringsmateriale
  Vejledning

HDCC35560

• Analog HD 2MPx kamera
• Boreskabelon
• 30 m kombi-kabel
  Monteringsmateriale
• Vejledning

HDCC42561

• Analog HD 2MPx kamera
• Boreskabelon
• 30 m kombi-kabel
  Monteringsmaterial
  Vejledning

HDCC45560

• Analog HD 2MPx kamera
• Boreskabelon
• 30 m kombi-kabel
  Monteringsmateriale
• Vejledning

2. Beskrivelse af hardwaren

2.1. HDCC32561 / HDCC35560

1	Kamerabundplade	2	Låseplade
3	Kameradæksel	4	Kamera
5	Kontakt Til at skiffe mellem de analoge formater (TVI / CVI / AHD / CVBS)	6	Spændingstilslutning (5,5x2,1 m, hunstik)
7	BNC-videoudgang (TVI / CVI / AHD / CVBS)

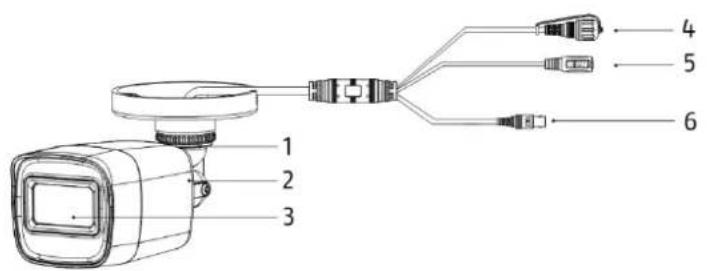

2.2. HDCC42561 / HDCC45560

1	Kameravægbeslag	2	Kamera
3	Objektiv	4	Kontakt Til at skifte mellem de analoge formater (TVI / CVI / AHD / CVBS)
5	Spændingstilslutting (5,5x2,1 m, hunstik)	6	BNC-videoudgang (TVI / CVI / AHD / CVBS)

Under monteringen skal kameraet vare afbrudt fra netspaendingen.

3.1. HDCC32561 / HDCC35560

Lim den medfalgende boreskabelon pa det onskede installationssted for kameraet. Lsn skruen pa Iasepladen. Brug de medfalgende dyvler og skruer til at fastgore kamerabundpladen.

Hvis kablet skal lægges fra sider, skal du ikke fastgore kamerabundpladen helt, SSE du stadig kan lægge kameraets kabler.

Loft nu ingen kamera med kameradaeksel hen til kamerabundpladen, og las donne med lasepladen og skruen.

Justering

Løsn skruen pa lasepladen en smule for at justere kameraet.

1. Panorering: 0-360°
2. Tilt: 0 - 75^
3. Rotation: 0-360°

3.2. HDCC42561 / HDCC45560

1

Skruer til fastgørelse

2

Skruer til justering

Lim den medfalgende boreskabelon pa det onskede installationssted for kameraet. Bor de nodvendige huller.

Brug de medfolgende dyvler og skruer til at fastgore kameraet.

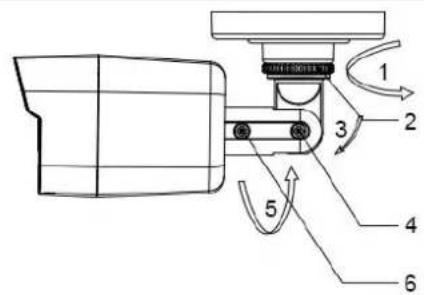

Justering

Løsn fastgorelsesringen eller fastgorelsesskrueerne for at justere kameraet i den enkelte retning.

1. Panorering: 0-360°
2. Fastgorelsesring til panorering
3. Tilt: 0-180°
4. Fastgorelsesring til tiltning
5. Rotation: 0-360°
6. Fastgorelsesring til rotation

3.3. Placering af videokablet

For at overfreet kameraeets videosignal til en analog optager skal der bruges et koaksialkabel med et BNC-stik (male, han). Kabellaengderne til det neste udstyr mä ikke overstige 800 meter (2MPx) eller 300 meter (5MPx).

Vær opmaerkoms pa, at his kableme lægges ved sider af strømledninger erler andre ledende materialer, kan kameraets billedoverforsel blive forstyrret.

Anbefaling:

Brug stojdaempningsfilter TVAC25220 erer TVAC25210 for at minimere forstyrelserne.

3.4. Skift analogt format

Ved udleveringen er det analogue format "TVI" indstillet i forvejen pa kameraeme. For at skiffe format skal du skrue daekslet pa kontakten af, trykke pa knappen og holde den inde i 5 sekunder. De analogue formater skiftes i en fast rækkefolge:

TVI->CVI->AHD->CVBS

3.5. HDCC35560 / HDCC45560 5MPx oplosning

Ved udleveringen er der indstillet en lav oplonsing (4MPx) pa 5MPx kameraerne HDCC35560 og HDCC45560. Dette er for det对不起 beregnet til en højere billedhastighed (30 billedn pr. sekund i stedet for 20 billedn pr. sekund), for det andet til at overholde det almindelige format (4MPx i 16:9 format, 5MPx i 4:3 format), sa der ikke opstør parte bjælker på almindelige monitorer på grund af det upassende 4:3 format. Du kan indstille oplonsingen i kameraets OSD-menu (se nedenfor).

Den analogue hybridoptager TVVR33600 understotter oplosninger op til 4MPx (TVI-format). Hvis du skal bruge 5MPx kamera HDCC35560 og HDCC45560 medijke optager, kan oplosningen ikke øges til 5MPx. Hvis oplosningen på forhand er indstillet til 5MPx, reduceres oplosningen automatisk til 4MPx.

4. OSD-menu

Skaermmenuen (OSD, On-Screen-Display) på dette kamera kan kun abnes via udstyr med styringsmuligheder (optager, betjeningsenhed). For at abne OSD-menuen skal du enten bruge muligheden "Iris+" eller abne preset 95. Brug PTZ-piletasterne på dit udstyr til styring og optionen "Iris+" til at abne og bekrefte.

OSD-menuen findes kun pa engelsk. Brug beskrivelsen i punkteme nedenfor til orientering.

Optionen "Iris+" kan adskille sig fra udstyr til udstyr

MAIN MENU (hovedmenu)

General menstruring

BACK Et menutrin tilbage

EXIT Forlad hovedmenu Eden at gemmeændringer

AGC Automatism forstærkerregulering

OFF Slukket
LOW Lav
MIDDLE Mellem
- HIGH Hoj

SLOW Shutter Lukketid

OFF Standardlukketid
X2-x16 Forogetlukketid

DAY NIGHT (dag-/natindstillinger)

MODE Indstilling af modus

• AUTO Automatism
  COLOR Billeder altid farver
  BW Billederaltidisort/hvid

IR LIGHT Aktiver aller deaktiver IR-lys

SMART IR Indstil Smart IR modus

MODE1 Til inde/ude
MODE 2 Til inde
MODE3 Tilde

LEVEL Vaelg IR level

D->N THRESHOLD Dag til nat taerskelvanderi

Jo lavere denote vearer,desto tidigere skifter dag/nat-modus
Jo hójere denen værdi er, deren tidligere skifter dag/nat-modus

N->D THRESHOLD Dag til nat taerskelværdi (s.o.)

VIDEO SETTING (videoindstillinger)

IMAGE MODE Vaelg billedmodus

• STD Standardindstilling
• HIGH-SAT Hoj maetning

WHITE BALANCE Abn hvidbalance indstlinger

BRIGHTNESS Indstil lysstyrke

CONTRAST Indstil kontrast

SHARPNESS Indstil skarphed

SATURATION Indstil maetning

3DNR Indstil dynamisk stojundertrykkelse

MIRROR Spejlvend kamerabillede

• DEFAULT Normal
  H Horisontal
  V Vertikal
• HV Horizontal og vertical

WB (hvidbalanceindstillinger)

MODE Indstilling af modus

ATW Automatism
- MANUAL Manuel indstilling

RGAIN Indstil rød-forstaerkning

BGAIN Indstil bla-forstaerkning
