Tipo de producto	Cámara de vigilancia analógica HD
Marca	ABUS
Modelo	HDCC35561
Resolución máxima	5 MPx (2560x1920) o 4 MPx (según configuración)
Formatos de video compatibles	TVI, CVI, AHD, CVBS
Salida de video	BNC (TVI/CVI/AHD/CVBS)
Alimentación	5.5 x 2.1 mm, conector hueco, 12 V CC (mediante adaptador de corriente)
Longitud del cable suministrado	30 m (cable combinado)
Distancia máxima de transmisión	800 m (2 MPx) o 300 m (5 MPx)
Ángulo de visión (panorámico)	0° - 360°
Ángulo de visión (inclinación)	0° - 75° (según modelo)
Ángulo de visión (rotación)	0° - 360°
Visión nocturna	Sí, LED IR con modo SMART IR (interior/exterior)
Carcasa	Plástico, para uso interior
Montaje	Mural con plantilla de perforación y tornillos incluidos
Mantenimiento y limpieza	Limpiar con un paño húmedo, sin solventes ni alcohol
Seguridad	Desconectar antes de intervenir; respetar las instrucciones eléctricas
Piezas de repuesto y reparabilidad	No se suministran piezas de repuesto; reparación por un especialista
Información general	Conforme a las directivas EMC 2014/30/UE y RoHS 2011/65/UE

Preguntas frecuentes - HDCC35561 ABUS

¿Cómo cambiar el formato de video en la cámara?

Para cambiar el formato analógico (TVI, CVI, AHD, CVBS), desenrosque la tapa del interruptor y mantenga presionado el botón durante 5 segundos. Los formatos se suceden en el orden: TVI -> CVI -> AHD -> CVBS.

¿Cuál es la resolución máxima de la HDCC35561?

La resolución máxima es de 5 MPx (2560x1920) en modo 4:3, pero se puede ajustar a 4 MPx (16:9) para una frecuencia de imágenes más alta (30 fps). Consulte el menú OSD para modificarlo.

¿Cómo acceder al menú OSD de la cámara?

El menú OSD es accesible a través de un grabador o un teclado de control. Use la opción 'Iris+' o seleccione el preset 95. La navegación se realiza con las teclas PTZ.

¿Puedo usar esta cámara en exteriores?

No, esta cámara está diseñada para uso en interiores únicamente. No tiene protección contra la intemperie.

¿Qué tipo de cable usar para la transmisión de video?

Use un cable coaxial con conector BNC. La distancia máxima es de 800 m para 2 MPx y 300 m para 5 MPx. Evite tender los cables cerca de cables eléctricos para evitar interferencias.

¿Cómo ajustar la visión nocturna (IR)?

En el menú OSD, vaya a 'DAY NIGHT' y ajuste 'IR LIGHT' en ON. Puede elegir el modo SMART IR (MODE 1 para interior/exterior, MODE 2 para interior, MODE 3 para exterior) y el nivel IR.

¿Es compatible la cámara con un grabador de 4 MPx?

Sí, si usa un grabador de 4 MPx (como el TVVR33600), la resolución se limitará automáticamente a 4 MPx, incluso si ha configurado 5 MPx en la cámara.

¿Cómo instalar la cámara en la pared?

Pegue la plantilla de perforación suministrada en la ubicación deseada, perfore los agujeros, luego fije la base con los tornillos y tacos incluidos. Luego, coloque la cámara sobre la base y apriete la placa de tope.

¿Qué hacer en caso de mal funcionamiento (humo, olor)?

Apague inmediatamente la cámara y desconecte la alimentación. No reutilice el dispositivo hasta que un especialista haya realizado una revisión.

¿Cómo limpiar la cámara?

Desconecte primero la alimentación. Limpie la carcasa solo con un paño húmedo. No use solventes, alcohol, diluyentes ni productos abrasivos.

MANUAL DE USUARIO HDCC35561 ABUS

Le agradecemos la compra de este producto.

Por la presente, ABUS Security-Center declara que las camaras cumplen las exigencias de las siguientes directivas de la UE: Directiva de compatibilidad electromagnética 2014/30/UE y Direactiva RoHS 2011/65/UE. El texto integro de la交代 de conformidad UE está disponible en lasSIGUIENTES direcciones de Internet:

Para conservar este estado y garantizar un funcionaamento exento de peligros, deben tener en cuenta lo expuesto en estemanual de instrucciones.

Si tiene una pregunta, dirijase a su distribuidor especializzato opongase en contacto con nuestro service de atencion al cliente:

Correo postal: ABUS Support, Linker Kreuthweg 5, 86444 Affing, Alemania

E-mail: [e-mail]

Tel.: [phone]

Horario de atencion Telefonica: Lu-Ju: 08 - 17 h; Vi: 08 - 14 h

El almacenimiento de datos está sujejo a las directivas de proteccion de datos especialicas de cada pais.

Exencion de responsabilidad

Este manual de instrucciones ha sido elaborado con minuciosidad. Si, a pesar de ello, usted advertiera omisiones o imprecisiones, comuniquenoslo por escrito a la direction indicada anteriormente.

ABUS Security-Center GmbH no asume ningun tipo de responsabilitad por los fallos技术和 ni tipograficos y se reserva el Derecho a realizar modificaciones en el producto y en los manuales de instrucciones sin previo aviso.

ABUS Security-Center no se hace responsable de los días que se deriven directa o indirectamente del equipimiento, las prestaciones y elempleo de este producto. No se concede garantía alguna por el contenido de esta documento.

Explicación de los@simbolos

El@simbolo con un rayo bajo de un triángulo se usa para advertir de un peligro para la integridad física debido, por exemple, a una descarga electrica.

Un signo de admiración bajo de un triánguloSEOnaliza una indicación importante del manual de instrucciones, que es imprescindible tener en cuenta.

Este@simboloSEOnaliza consejos eindicaciones utiles para el manejo.

Enumeraciones

15. ... 16. ...	Enumeraciones con unorden bajo establishido en el texto o en laadiculación de advertencia.
... ...	Enumeraciones sin unorden bajo establishido en el texto o en laadiculación de advertencia.

Uso adequado

Utilice el aparato únicamente para la finalidad para la que ha sido concebido y fabricado. Cualquier除外.
otro uso se considera inadequado.

Indicaciones importantes de seguridad

General

Antes de utiliser por primera vez el aparato, lea atentamente las siguientes instrucciones y respete todas las advertencias, excepte familiarizarado con el uso de dispositivos electrónicos.

En caso de daños derivados de no haber respetado las indicaciones expuestos en el manual de instrucciones, se extingue el derecho de garantía. No nos hacemos responsables de los daños resultantes.

No nos hacemos responsables de los daños personales o materiales provocados por una utilización incorrecta o por no haber respetado las indicaciones de seguridad. En tales casos se anula el derecho de garantía.

Guarde bien este manual para futuras consultas.

Si vende o entrega el aparato a terceros, entrega también estas instrucciones.

Las siguientes indicaciones de seguridad y privilego está destinadas no solo a proteger su salute y seguridad, sino también la integridad del aparato. Lea atentamente los siguientes+puntos:

Alimentación de corriente

• Conecte este aparato exclusivamente a una fuente que suministre una corriente con la tensión de red indicada en la placía de caracteristicas. Si no está seguro de在哪 es la tensión de red, pregunte a la Empresa distribuidora de electricidad.
• Desenchufe el aparato de la red de alimentacion antes de llhear a cabo travaos de mantenimiento o instalacion.
• El aparato está desconectado de la red electrónica únicamente cuando se haya retrado de la fuente de alimentación.
• Para desconectar Completely el aparato de la red, hay que desenchufarlo de la toma de corriente.
• Para excluiir totalmente el peligro de incendio, por regla general se ha de desenchufar el aparato de la toma de corriente cuando no se vaya a utiliser durante un periodo de tiempo prolongado.

Sobrecarga/sobretension

Desenchufe el aparato de la red electrica cuando vaya a haber temporal o tormenta con peligro de descarga de rayos o conecte el aparato a un sistemas de alimentacion ininterruptida.
- Evite la sobrecarga de tomas de corrente, cables alargadores y adaptadores, ya que this could provocar un incendio o una descarga electrica.

Cables

• Agarre sempre los cables por la clavija y no tire del cable.
• No tome nunca el cable con las manos mojadas, ya que seoulda producir un cortocircuit o una descarga electrica.
  No coloque el aparato, muebles ni ningún除外 lo objecto pesado sobre los cables y cercórese de que no queden doblados, sobre todo en la parte de la clavija y en los terminales de conexión.
• No haga nunca{nudos en los cables ni los ate jinto conOthers cables.
  Se deben tener todos los cables de tal forma que nadie pueda pisarlos ni tropezar con ellos.
• Un cable de alimentación estropeado pueda provocar un incendio o una descarga electrica. Compruebe periodically el cable de alimentación.
• No modifique ni manipule el cable ni el enchufe de alimentacion.
• No utilise ningún adaptor de enchufe ni cable alargador que no responds a las normas de seguridad vigentes y no realice Ninguna modificación en los cables de corriente y de red.

Niños

• Impida que los aparatos electricos puedaninger a manos de los niños. No deje nunca que los niñosutilicen aparatos electricos sin vigilancia.Los niños no son siempre conscientes de los posiblespeligos.El atragantamente con piezas微量元素 podra provocar la muerte.
• Mantenga también Apartadas de los niños las láminas de plástico del embalaje, puis podrián asfixiarse con ellas.
• Este aparato no deleagar a manos de los niños. Un uso inadequado podria hacer saltar las piezas con resorte y provocar lesiones a los niños (por exemple, en los ojos).

Vigilancia

• La puesta en función de equipos de vigilancia puede estar prohibida por ley o reglamentada en ciertos País.
• Antes de la puesta en configuracion del equipo, el usuario debe asegurarse de que la vigilancia se lleve a cabo bajo del marco legal correspondiente.

Lugar de instalación/entorno de funciona

No coloque ningún objeto pesado sobre el aparato.

El aparato está disnado unicamente para su functiomento en recintos con temperatas o humedad del aire adecuadas (por exemple, en cuartos de bano) o en lugarres muy expuestos al polvo. Compruebe los datos技术和os de los aparatos por分开ar para Obtener una descripcion precisea.

Preste atencion a que:

• quede siempre garantizada una ventilacion suficiente (no colque el aparato en repisas, sobre una alfombra gruesa, sobre una cama ni en ningun lugaronde las ranuras de ventilacion能把an quedar tapadas, y deqe una distancia minima de 10 cm por todos los lados);
• el aparato no quede expuesto a la influencia deyinguna fuente de calor (por ejemplo, radiadores);
• no incida luz solar directa ni artificial sobre aparatos para interiores;
• el aparato no está en las inmediaciones de Campos magnéticos (por exemple, altavoces);
• no haya fuentes de calor que PODAN provocar un incendio (por exemple, una vela encendida) sobre el aparato o+junto a este;
• no se pueda producir salpicaduras de agua ni de liquidos agresivos sobre aparatos para interiores;
• el aparato no se utilizestica cerca del agua y, sobre todo, no sesuma jamas en agua (no colque objetos con agua, como jarrones o bebidas, sobre el aparato ni unto aél);
• no penetré ningún cuerpo extraño;
• el aparato no quede expuesto a oscilaciones bruscas de temperatura, ya que se condensaria la humedad del aire y este podra provocar cortocircuitos;
• el aparato no quede expuesto a sacudidas o vibraciones excessivas.

Desembalaje

Manipule el aparato con sumo cuidado al desembalarlo.

Los embalajes y utensilios de embalaje son reciclables y se deben gestionar de forma que se puedavoltar a utiliser.

Recomendamos:

Introducir en el contentedor que corresponda el papel, carton y carton ondulado por un lado y, los materiales plácicos, por除外.

Si en su distrito no se dispone de tales contenedores, podra deselectar el material de embalaje en la basura domestica.

Advertencia

Si el embalaje original presentealgúndesperfcto,compruebeelaparato.En caso de que detectealgúndañoen el本身就是,devuelvaloen el embalaje original einforme al service de reparto.

Puesta en marcha

• Tenga en cuenta lasindicaciones de seguidad y deutilizacionantesde laprimera puesta en marcha.

9	Advertencia Al instalar el aparato en un sistemas de videovigilancia ya existente, asegúrese de que todos los dispositivos estén desconnectados de la red y del circuito de baja tensión.
10	Advertencia Los problemas no professionnelles o indebídamente realizados en la red electrica o en las instalaciones de viviendas supponen un peligro no solo para usted, sino también para otheras personas. Tienda los cables de las instalaciones de tal forma que los circuitos de red y de baja tensión discernran siempreSeparated y que no se unan en ningún punto ni se pueda unir por alcán defecto.

Mantenimiento y cuidado

Es necessario realizar tareas de mantenimiento si el aparato ha sufrido daños, por exemple, por defectos en el enchufe, el cable de alimentación o en la carcaja, si ha penetrado algo líquido u objeto en su interior, si ha estado expuesto a la lluvia o a la humedad, si no funciona correctamente o si se ha caído.

Mantenimiento

• Si detecta la emanación de humano, ruidos inusuales u olores, apague inmediamente el aparato y desconectelo de la red electrica. En these cases, un especialista deben inspeccionar el aparato antes de volver aponerlo en funcionaimiento.
• Encargue todos los problemas de mantenimiento a personalrialducido para ello.
• No abra nunca la carcasa del aparato ni de los accesos si no es precioso. ya que las carcasas abiertas presentan peligro de muerte por descarga electrica. Abra la carcasa unicamente cuando el aparato esté desconectado del suministro de corriente. En algunos aparatos, es indispensableable abideir la carcasa para poder realizar las siguientes operaciones:

Montaje del aparato
- Inserción de un dispositivo de memoria (tarjeta SD o disco duro)
- Acceso a las functions BASicas (tecla de reinicio o tecla WPS)

Limpieza

• Limpie la carcasa del aparato únicamente con un paño humedo.
• No utilise ningún disolvente, etanol, diluciones, etc., ni ninguna de las siguientes sustancias: agua salada, insecticidas, disolventes que contengan cloro o acidos (salmiak), polvos abrasivos.
• Frote la superficie suavamente con un paño de algodón hasta que quede totalmente seca.

El aparato funciona con una tension peligrosa. Para realizar loseworkos de mantenimiento o limpieza, desenchufe el aparato de la red electrica.

Contedio

1. Volumen de entrega 99
2. Descripción del hardware 100

2.1. HDCC32561 / HDCC35560 100
2.2. HDCC42561 / HDCC45560 100

1. Montaje/Instalacion 101

3.1. HDCC32561 / HDCC35560 101
3.2. HDCC42561 / HDCC45560 102
3.3. Colocacion del cable de video 102
3.4. Cambiar fornato analgico 102
3.5. HDCC35560 / HDCC45560, resolution de 5 MPx. 103

1. Menu OSD 103

1. Volumen de entrega

HDCC32561

• Camara analógica HD 2MPx
  Plantilla de perforación
• Cable combinado de 30 m
  Material de montaje
• Instrucciones

HDCC35560

• Camara analógica HD 2MPx
  Plantilla de perforación
• Cable combinado de 30m
  Material de montaje
• Instrucciones

HDCC42561

• Camara analógica HD 2MPx
  Plantilla de perforación
• Cable combinado de 30 m
  Material de montaje
  Instrucciones

HDCC45560

• Camara analógica HD 2MPx
  Plantilla de perforación
• Cable combinado de 30m
  Material de montaje
  Instrucciones

2. Descripción del hardware

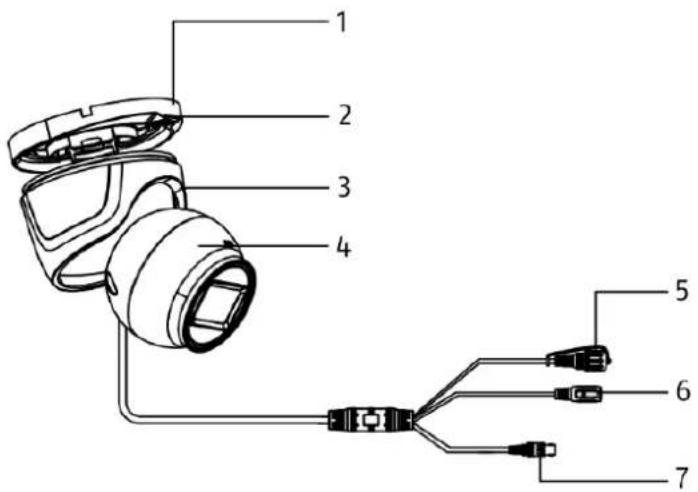

2.1. HDCC32561 / HDCC35560

1	Placa base de laámara	2	Placa de bloqueo
3	Cubierta de laámara	4	Cármara
5	Conmutador Paracaebar entre los formatos análogicos (TVI / CVI / AHD / CVBS)	6	Conexión de tensión (5,5x2,1 mm, conector hembra)
7	Salida de video BNC (TVI / CVI / AHD / CVBS)

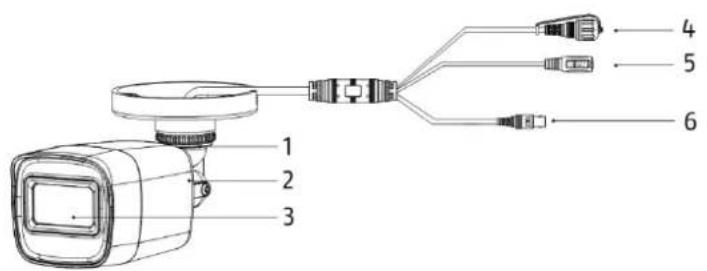

2.2. HDCC42561 / HDCC45560

1	Soporte de pared de la cármara	2	Cármara
3	Objetivo	4	Conmutador Paracaechar entre los formatos análogicos (TVI / CVI / AHD / CVBS)
5	Conexión de tensión (5,5x2,1 mm, conductor hembra)	6	Salida de video BNC (TVI / CVI / AHD / CVBS)

3. Montaje/Instalación

ATENCLION!

Durante el montaje, la CAMERA debe estar desconectada de la tension de red.

3.1. HDCC32561 / HDCC35560

Pegue la plantilla de perforacion incluida en el lugar de instalacion deseado para la casa. Suelte el tornillo de la placacde bloqueo. Utilice los tacos y los tornillos suministrados para fjar la placacbase de la casa.

Si desea tender los cables lateralmente, no fije Completely la plac base de la camara, para poder tender el mazo de cables afterwards.

Ahora, vuelva a colocar la camarara con la cubierta sobre la placac base y bloqueela con la placac de bloqueo y el tornillo.

Orientación

Suelte un poco el tornillo de la placá de bloqueo para orientar laámara.

1. Giro: 0-360°
2. Inclinacion: 0-75°
3. Rotación: 0-360°

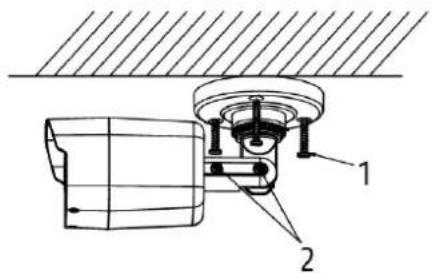

3.2. HDCC42561 / HDCC45560

1

Tornillos de fijación

2

Tornillos de orientación

Pegue la plantilla de perforacion incluida en el lugar de instalacion deseado para la CAMERA. Taladre los orificios necessarios.

Utilice los tacos y los tornillos suministrados para fjjar la camarra.

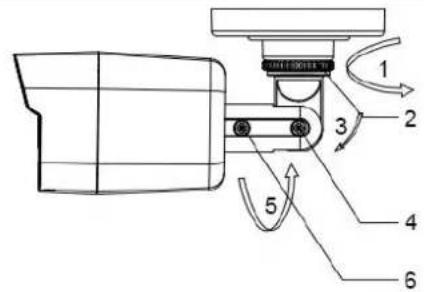

Orientation

Suelte el anillo o los tornillos de lijacion para orientar la CAMERA en la direccion correspondiente.

1. Giro: 0-360°
2. Anillo de fijación para giro
3. Inclinación: 0-180°
4. Anillo de fijación para inclínación
5. Rotación: 0-360°
6. Anillo de fijación para rotación

3.3. Colocacion del cable de video

Para transmitir la seals de video de la camar a una grabadora anlogica, debe utilizese un cable coaxial con conector BNC (macho). La longitud de los cables hasta el seguido dispositivo no debe superar los 800 metros (2 MPx) o los 300 metros (5 MPx).

Tenga en cuenta que, si se tienden los cables jusqu a cables de corrente u otros materiales conductores, la transmisión de imagenes de la CAMERA pueda verse afectada. Recomendación:

Emplear un filtro de ruido TVAC25220 o TVAC25210 para minimizar las interferencias.

3.4. Cambiar fornato analógico

En el estado de entrega, las camaras se encontrar preconfiguradas con el formatting analógico "TVI". Paraavianeparado,desatornille tapadel commutador ymantenga presionado el botonduente 5segundos.Los formatos analgicos van cambiando en unorden fijo:

TVI->CVI->AHD->CVBS

3.5. HDCC35560 / HDCC45560, resolution de 5 MPx

En el estado de entrega, las cármas de 5 MPx HDCC35560 y HDCC45560 estan configuradas a una resolution menor (4 MPx). Este sirve para Obtener una fecuencia de cuadro mas elevada (30 imagenes por segundo en lugar de 20 imagenes por segundo), entre others, paramantener el formato commercial habitual (4 MPx en forma 16:9, 5 MPx en forma 4:3), a fin que de que no se formen margenes negros en los monitores convencionales bajo a la incompatibilidad con el forma 4:3. Puede ajustar la resolution en el menu OSD de laamera (vase mas abajo).

La grabadora analógica híbrida TVVR33600 admite resolutions de hasta 4 MPx (formato TVI). Si utilizes las cármas de 5 MPx HDCC35560 y HDCC45560 con esta grabadora, la resolution noURTARSA 5MPx .Si ya se hubiera ajustado la resolution a 5MPx previamente,se reducirá automatistically a 4MPx

4. Menu OSD

La pantalla de menu (OSD, On-Screen Display) de esta CAMERA solo pueda abrirse mediante dispositivos con options de control (grabadora, unidad de mando). Para Abrir el menu OSD, utilise la option "Iris+" o accada al preajuste 95. Para el control, utilise las teclas de flecha PTZ de su disposito y la option "Iris+" para Abrir y confirmar.

El menu OSD solo está disponible en lengua inglesia. A modo de orientacion, utilizes la descripción del apartado singular.

Laopia "Iris ^+ "puede diferir en funcion del dispositivo

MAIN MENU (Menu principal)

Manejo general del menu

BACK Retroceder un caso de menu

EXIT Salir del menu principal sin guardar losCambios

EXIT & SAVE Salir del menu principal y guardar todos los Cambios

VIDEO FORMAT

Seleccionar el formatting de video

HDCC32561 / HDCC42561:
2 MPx con 25 o 30 imagenes por segundo
HDCC35560 / HDCC45560:
2 MPx con 25 o 30 imagens por segundo
4 MPx con 25 o 30 imagenes por segundo
5 MPx con 20 imagenes por segundo

EXPOSURE (Ajustes de exposión)

EXPOSURE MODE Ajustar el modo de exposión

GLOBAL Automática
- BLC Compensación de contraluz
HLC Compensacion de altas luces
WDR Wide Dynamic Range (amplio rango dinamico)

AGC Control automatico de ganancia

OFF Desconectado
LOW Bajo
MIDDLE Medio
- HIGH Alto

SLOW Shutter Velocidad de obturacion

OFF Velocidad de obturacion estandar
X2-x16 Velocidad de obturacion augmentada

DAY NIGHT (Ajustes dia/noche)

MODE Ajustar el modo

• AUTO Automática
  COLOR Imagen siempre en color
  BW Imagen siempre en blanco y negro

IR LIGHT Activ o desactivar la luz IR

SMART IR Ajustar el modo Smart IR

• MODE 1 Para interior/exterior
• MODE 2 Para interior
• MODE 3 Para exterior

LEVEL SeLECTIONAR el nivel IR

D->NTHRESHOLD Umbral de cambio de dia a noche

• Cuanto menor sea el valor, antes cambiará el modo día/noche
• Cuanto mayor sea el valor, más tarde cambiará el modo día/noche.

N->D THRESHOLD Umbral de cambio de noche a día (ver arriba)

VIDEO SETTING (Ajustes de video)

IMAGE MODE SeLECTIONAR el modo deImagen

• STD Ajuste predeterminado
• HIGH-SAT Saturación alta

WHITE BALANCE Abrir los ajustes del balance de blancos

BRIGHTNESS Ajustar el brillo

CONTRAST Ajustar el contraste

SHARPNESS Ajustar la nitidez

SATURATION Ajustar la saturación

3DNR Ajustar la reduccion dinamica del ruido

MIRROR Reflejar la imagen de la camarata

• DEFAULT Normal
  H Horizontal
  V Vertical
• HV Horizontal y vertical

WB (Ajustes del balance de blancos)

MODE Ajustar el modo

ATW Automática
- MANUAL Ajuste manual

RGAIN Ajustar la ganancia de rojos

BGAIN Ajustar la ganancia de azules

FUNCTIONS (Ajustes de lasmericanes) - Solo en HDCC35560 / HDCC45560

MOTION DET Abrir la detections de movimiento

PRIVACY Abrir el enmascaramiento de zonas privadas

PRIVACY / MOTION (Enmascaramiento de zonas privadas / detec tion de movimiento)

MODE Activar/desactivar el enmascaramiento de zonas privadas/la detectacion de movimiento

AREA x Editora zona

DISPLAY Activar/desactivar pantallas
X POSITION Ajustar la posicón de ejes X
- Y POSITION Ajustar la posicion de ejes Y
- WIDTH Ajustar el ancho
-HEIGHT Ajustar la alta
RETURN Salir del menu

SENSITIVITY Ajustar la sensibilidad

COLOR Ajustar los colores

TRANSPARENCY Activar/desactivar la transparencia

RETURN Salir de la option de menu

FACTORY DEFAULT Restablecer la CAMERA a los ajustes de fabrica

Inledning

Hej!
