Karl Big - Umidificatore STADLERFORM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Umidificatore per evaporazione naturale
Marca	STADLERFORM
Modello	Karl Big
Dimensioni (L x A x P)	502 x 335 x 242 mm
Peso	4,6 kg
Alimentazione	100 – 240 V / 50 / 60 Hz, 2.4 – 40 W
Capacità del serbatoio	11,0 litri
Emissione di umidità max	1100 g/h
Superficie consigliata max	150 m² / 375 m³
Livello sonoro	27 – 60 dB(A)
Regolazione dell'umidità (igrostato)	40%, 45%, 50%, 55% e funzionamento continuo (CO)
Livelli di umidificazione (velocità ventilazione)	1, 2, 3, Turbo
Modalità automatica	Sì, mantiene l'umidità desiderata
Illuminazione LED	Dimmer: normale, attenuato, spento
Connettività WiFi	Sì, tramite app Smart Life – Smart Living (Tuya)
Promemoria cambio filtro	Sì, ogni 60 giorni
Spegnimento automatico serbatoio vuoto	Sì, LED rosso
Filtri umidificatori	4 pezzi, cambio ogni 2-3 mesi
Water Cube™	Garantisce un'igiene ottimale, da cambiare ogni stagione
Rivestimento tessile	Rimovibile, lavabile a 30°C (ciclo delicato)
Pulizia consigliata	Serbatoio: ogni 3 giorni; decalcificazione: ogni 4 settimane
Sicurezza bambini	Utilizzo possibile da 8 anni sotto supervisione
Distanza minima da un punto d'acqua	3 metri (vasca, doccia, piscina)
Compatibilità	CE, DEEE, RoHS, EAC, UKCA
Garanzia	2 anni (parti soggette a usura escluse)
Ricambi disponibili	Filtri, Water Cube, rivestimento tessile, adattatore

Domande frequenti - Karl Big STADLERFORM

Come riempire il serbatoio dell'acqua durante il funzionamento?

Premere l'apertura di riempimento (13) situata sulla parte superiore dell'apparecchio per aprirla. Versare acqua pulita e fredda utilizzando un annaffiatoio o una bottiglia, senza superare il segno Max (17). Attenzione: non far entrare acqua nell'uscita dell'aria (14).

Cosa significa la spia rossa sempre accesa?

La spia rossa (11) indica che non c'è più acqua nel serbatoio. L'apparecchio si spegne automaticamente. Riempire il serbatoio d'acqua per spegnere la spia rossa e riavviare l'apparecchio.

Come regolare il livello di umidità desiderato?

Utilizzare il tasto igrostato (6) per scegliere tra 40%, 45%, 50%, 55% di umidità relativa o la modalità continua (CO). I LED bianchi indicano il livello selezionato. Quando i LED lampeggiano, il livello desiderato è raggiunto.

Come attivare la modalità automatica?

Premere il tasto Modalità Auto (8). Il LED sotto il tasto si accende. Importante: la modalità automatica non è disponibile se l'igrostato è impostato su funzionamento continuo (CO). L'apparecchio regola automaticamente la velocità della ventola per mantenere l'umidità scelta.

Come ridurre l'intensità dell'illuminazione LED?

Premere il tasto Dimmer (9): una volta per la modalità attenuata, due volte per spegnere il LED, ancora una volta per tornare alla modalità normale. Il LED rosso di livello acqua basso rimane acceso in tutte le modalità.

Come collegare l'umidificatore al WiFi?

Premere il tasto WiFi (10) per 3 secondi. Il LED lampeggia per indicare la modalità di abbinamento. Utilizzare l'app Smart Life – Smart Living di Tuya (disponibile su App Store e Google Play) per collegare l'apparecchio al tuo smartphone.

Quando e come cambiare i filtri?

I filtri devono essere cambiati ogni 2-3 mesi. Un promemoria LED lampeggia dopo 60 giorni di utilizzo. Dopo aver sostituito i filtri (4 per Karl Big), tenere premuto il tasto di reset (12) finché il LED non si accende fisso.

Come pulire il serbatoio e decalcificare l'apparecchio?

Ogni 3 giorni: svuotare l'acqua e pulire con un po' di detersivo per piatti. Ogni 4 settimane: rimuovere i filtri e il Water Cube, decalcificare l'interno con un decalcificante domestico o aceto, quindi risciacquare abbondantemente con acqua fredda.

Si possono usare oli essenziali o profumi?

No, l'uso di prodotti profumati è vietato. Possono danneggiare la plastica e causare malfunzionamenti. Utilizzare solo acqua pulita.

Quali sono le precauzioni di sicurezza essenziali?

Posizionare l'apparecchio ad almeno 3 metri da una vasca o doccia. Scollegarlo prima del riempimento e della pulizia. Non immergere mai l'apparecchio nell'acqua. I bambini di età inferiore a 8 anni non devono utilizzarlo senza supervisione. Utilizzare solo l'adattatore fornito.

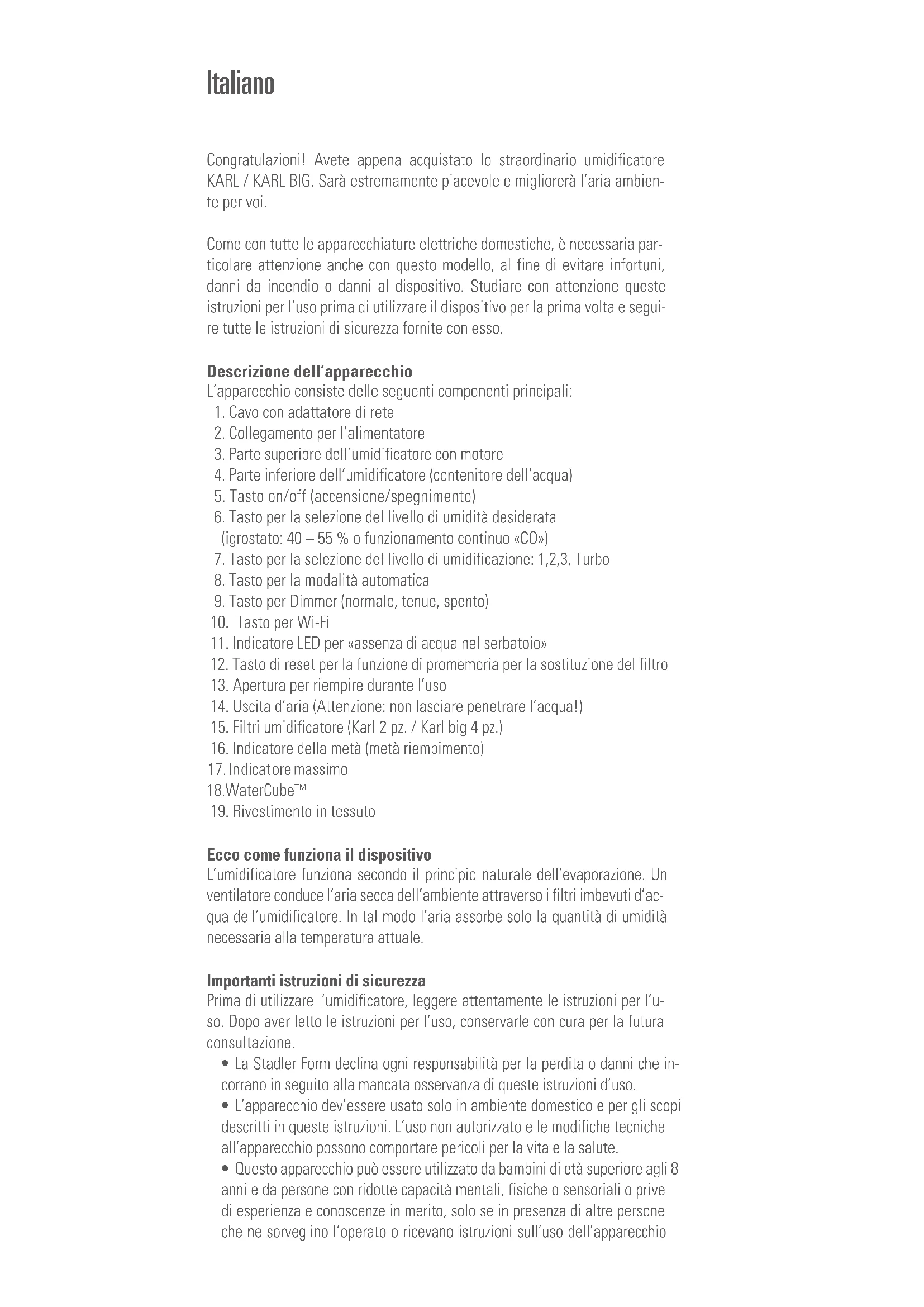

MANUALE UTENTE Karl Big STADLERFORM

Istruzioni per l'uso

Congratulazioni! Avete appena acquistato lo straordinario umidificatore KARL / KARL BIG. Sarà estremamente piacevole e migliorerà l'aria ambiente per voi.

Come con tutte le apparecchiature elettriche domestiche, è necessaria particolare attenzione anche con questo modello, al fine di evitare infortuni, danni da incendio o danni al dispositivo. Studiare con attenzione queste istruzioni per l'uso prima di utilizzare il dispositivo per la prima volta e seguire tutte le istruzioni di sicurezza fornite con esso.

Descrizione dell'apparecchio

L'apparecchio consiste delle seguenti componenti principali:

1. Cavo con adattatore di rete
2. Collegamento per l'alimentatore
3. Parte superiore dell'umidificatore con motore
4. Parte inferiore dell'umidificatore (contenitore dell'acqua)
5. Tasto on/off (accensione/spegnimento)
6. Tasto per la selezione del livello di umidità desiderata (igrostato: 40 – 55 % o funzionamento continuo «CO»)
7. Tasto per la selezione del livello di umidificazione: 1,2,3, Turbo
8. Tasto per la modalità automatica
9. Tasto per Dimmer (normale, tenue, spento)
10. Tasto per Wi-Fi
11. Indicatore LED per «assenza di acqua nel serbatoio»
12. Tasto di reset per la funzione di promemoria per la sostituzione del filtro
13. Apertura per riempire durante l'uso
14. Uscita d'aria (Attenzione: non lasciare penetrare l'acqua!)
15. Filtri umidificatore (Karl 2 pz. / Karl big 4 pz.)
16. Indicatore della metà (metà riempimento)
17. Indicatore massimo
    18.WaterCube™
18. Rivestimento in tessuto

Ecco come funziona il dispositivo

L'umidificatore funziona secondo il principio naturale dell'evaporazione. Un ventilatore conduce l'aria secca dell'ambiente attraverso i filtri imbevuti d'acqua dell'umidificatore. In tal modo l'aria assorbe solo la quantità di umidità necessaria alla temperatura attuale.

Importanti istruzioni di sicurezza

Prima di utilizzare l'umidificatore, leggere attentamente le istruzioni per l'uso. Dopo aver letto le istruzioni per l'uso, conservarle con cura per la futura consultazione.

• La Stadler Form declina ogni responsabilità per la perdita o danni che incorrano in seguito alla mancata osservanza di queste istruzioni d'uso.
• L'apparecchio dev'essere usato solo in ambiente domestico e per gli scopi descritti in queste istruzioni. L'uso non autorizzato e le modifiche tecniche all'apparecchio possono comportare pericoli per la vita e la salute.
• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, solo se in presenza di altre persone che ne sorvegli no l'operato o ricevano istruzioni sull'uso dell'apparecchio

in modo sicuro e ne comprendano i pericoli. I bambini non devono giocare con l'apparecchio. Pulizia e manutenzione non possono essere effettuate da bambini senza supervisione.

- Collegiate il cavo solo alla corrente alternata. Rispettate le informazioni sul voltaggio riportate sull'apparecchio.

• Non utilizzate prolunghe danneggiate.

- Non fate scorrere il cavo su bordi taglienti ed assicuratevi che non rimanga incastrato.

- Non tirate il cavo per estarlo dalla presa e non afferratelo con mani umide.

- Non utilizzate quest'apparecchio nelle immediate vicinanze di una vasca, una doccia o una piscina (rispettate una distanza minima di 3 m). Posizionate l'apparecchio in modo che una persona dentro la vasca non possa toccare l'apparecchio.

- Tenere l'apparecchio lontano da fonti di innesco.

- Non posizionate l'apparecchio vicino ad una sorgente di calore. Non sottoponete il cavo di alimentazione al calore diretto (come per esempio piastre, fiamme libere, ferri da stiro caldi o caloriferi). Proteggete i cavi di alimentazione dall'olio.

- Fate in modo che l'apparecchio sia posizionato appropriatamente per assicurare una buona stabilità durante il suo funzionamento ed assicuratevi che nessuno possa inciampare sul cavo.

• L'apparecchio non è impermeabilizzato.

- Solo per uso interno.

- Non conservare questo apparecchio all'esterno.

- Conservate l'apparecchio in un luogo asciutto inaccessibile ai bambini (nella confezione).

- Se il cavo di alimentazione è danneggiato, dev'essere sostituito dal produttore, dal responsabile della manutenzione o da una persona analogamente qualificata per evitare pericoli.

- L'elevata umidità dell'aria può favorire la proliferazione di organismi biologici nell'ambiente.

- Per riempire e pulire l'apparecchio, estrarre la spina dalla presa elettrica.

- Non lasciare mai acqua nel contenitore dell'acqua quando l'apparecchio non è in uso.

- Pulire il contenitore dell'acqua dell'acqua ogni tre giorni.

- Svuotare e pulire l'umidificatore prima di riporlo. Pulire l'umidificatore prima dell'utilizzo successivo.

- Avvertenza: eventuali microrganismi presenti nell'acqua o nell'ambiente in cui è usato o conservato l'apparecchio possono proliferare nel contenitore dell'acqua ed essere immessi nell'aria, con rischi molto gravi per la salute.

- Utilizzare esclusivamente l'adattatore fornito dal produttore.

- L'apparecchio non deve essere in nessun caso utilizzato con o venire a contatto con fragranze in quanto queste potrebbero danneggiare la plastica e condurre a malfunzionamenti del apparecchio.

Informazioni importanti

L'umidificazione con un umidificatore può richiedere più tempo rispetto a un nebulizzatore o a un vaporizzatore. Di conseguenza con Karl / Karl big occorre un certo tempo prima di ottenere un'umidificazione misurabile. Se utilizzate l'umidificatore in un ambiente molto secco, vi consigliamo di azionare l'apparecchio al livello 5 (igrostato) e almeno al livello 3 (livello di umidificazione) per i primi giorni, in modo da aumentare efficacemente l'umidità.

Messa in funzione / utilizzo

1. Collocate Karl / Karl big nella posizione desiderata su una superficie piana. Sollevate la parte superiore (3) dell'apparecchio e riempite la parte inferiore (4) dal rubinetto o con una brocca pulita attraverso l'apertura di riempimento (13) fino all'indicatore del livello massimo (17), utilizzando acqua di rubinetto pulita e fredda. Attenzione, l'acqua non deve entrare nell'apertura di uscita dell'aria (14)! Se la parte inferiore è stata riempita dal rubinetto, posizionate con precisione la parte superiore (3) sulla parte inferiore (4). Collegate il cavo di rete (1) prima all'attacco (2) dell'apparecchio e poi a una presa di corrente adeguata.

2. Avviate quindi l'apparecchio premendo il tasto on/off (5). Si dovrebbe accendere il LED bianchi. Se invece si accende la spia luminosa rossa (11), questo indica o mancanza d'acqua nell'apparecchi.

3. Potete usare l'igrostato per impostare l'umidità dell'aria desiderata. Per farlo, premete il tasto dell'igrostato (6). Potete scegliere tra i seguenti livelli: 40 % di umidità relativa (1 LED bianco), 45 % (2 LED bianchi), 50 % (3 LED bianchi), 55 % (4 LED bianchi), utilizzo costante "CO" (5 LED bianchi). Se le LED lampeggiano, ciò indica che l'umidità dell'aria desiderata è già stata raggiunta. Badate che l'igrostato impiega circa 3 secondi per misurare l'umidità corrente nella stanza. L'igrostato riaccende automaticamente l'apparecchio non appena l'umidità relativa della stanza scende al di sotto del valore impostato. Vi raccomandiamo di impostare l'umidità della stanza a 45 – 60 % (range di confort).

4. Premete il tasto per la selezione del livello di umidificazione (7) per modificare la velocità del ventilatore (livelli 1–4). Premendo una volta si aumenta la velocità di un livello. Se desiderate aumentare la velocità di un altro livello, premete di nuovo. Il livello selezionato è visibile dal numero di LED illuminati sotto il tasto del livello di umidificazione (7) 1 LED per 1° livello, 2 LED per il 2° livello, 3 LED per il 3° livello, 4 LED per il Turbo). Il livello è impostato di default a 2.

5. Premete il tasto della modalità automatica (8) per attivare la modalità automatica. Il LED sotto il tasto della modalità automatica ora è acceso. Nella modalità Auto l'apparecchio mantiene automaticamente l'umidità dell'aria desiderata. Impostare prima l'igrostato (6) sull'umidità dell'aria desiderata (40 / 45 / 50 o 55 %). La modalità automatica non può essere attivata se l'igrostato (6) è impostato sul funzionamento continuo (5 LED accesi). Più è bassa l'umidità dell'aria attuale e maggiore è il livello di velocità impostato automaticamente del ventilatore. Più l'umidità dell'aria attuale è vicina al valore desiderato, e più è basso il livello di velocità selezionato (ad es. se l'umidità desiderata è il 45 % e l'umidità attuale è inferiore al 34 %, viene selezionato il livello 3, se è del 35 - 40 % = livello 2, del 41 - 45 % = livello 1). Non appena si preme il tasto (7) per modificare il livello di umidificazione (o si preme nuovamente il tasto della modalità automatica (8)), la modalità automatica viene disattivata.

6. Se la luminosità delle spie è troppo intensa (per esempio in camera da letto) è possibile ridurre l'intensità luminosa premendo il tasto Dimmer (9). Potete scegliere tra tre diverse modalità:

7. Modalità normale (modalità predefinita)

8. Modalità attenuata (premete una volta)
9. Modalità luci spente (premete due volte)
10. Premendo ancora una volta il tasto Dimmer, potete tornare alla modalità normale.

Se non vi è acqua nel dispositivo, il LED rossa (11) si accendono in tutte le modalità (modalità normale e notturna). La L'intensità della spia luminosa rossa non può essere attenuata.

1. Karl / Karl big ha una funzione di notifica per il cambio del filtro. Il timer si imposterà automaticamente al primo utilizzo. Dopo un uso continuativo di 60 giorni i filtri dovranno essere cambiati. In questo caso, il LED bianco sotto il tasto per la funzione di promemoria per la sostituzione del filtro (12) lampeggia. Dopo aver sostituito il filtro, tenete premuto il tasto di reset (12) finché il LED del filtro non sia nuovamente acceso in bianco in modo fisso.

2. Se desiderate aggiungere acqua durante il funzionamento, è possibile aprire l'apertura di riempimento nella parte superiore dell'apparecchio (13) premendo su di essa. Quindi potete riempire l'apparecchio usando un annaffiatoio o una bottiglia d'acqua senza spegnerlo. Attenzione, l'acqua non deve entrare nell'apertura di uscita dell'aria (14)! Durante l'operazione di riempimento, prestate attenzione all'indicatore luminoso della metà (16) e del livello massimo (17) per raggiungere il livello di acqua ottimale. Quando il serbatoio dell'acqua (4) è vuoto, l'apparecchio si spegne automaticamente e il LED (11) diventa rosso.

3. Premendo il tasto Wi-Fi (10) per 3 secondi, Karl / Karl big big può essere collegato all'app "Smart Life – Smart Living" di Tuya Inc. (disponibile nell'App Store e tramite Google Play) sul vostro smartphone. Se l'apparecchio è in modalità di associazione, il LED sotto il tasto WiFi (10) lampeggia. Il LED sempre acceso sopra il tasto Wi-Fi indica che la connessione tra Karl / Karl big e lo smartphone è attiva. Grazie all'app potrete controllare tutte le funzioni dell'apparecchio e monitorare la qualità dell'aria in tempo reale, anche quando siete fuori casa. Informazioni più dettagliate sul collegamento del dispositivo allo smartphone sono disponibili nella "Wi-Fi – Quick Setup Guide" allegata o sul nostro sito web: www.stadlerform.com/connect.

Pulizia

Prima di effettuare interventi di manutenzione, pulizia e dopo ogni utilizzo, spegnete l'unità e rimuovete la spina dalla presa. Prima di pulire Karl / Karl big, l'alimentatore (1) dev'essere separato dal collegamento dell'alimentatore (2).

Attenzione: Non immergete mai l'unità in acqua (pericolo di corto circuito). Per motivi igienici e per garantire un funzionamento corretto, si consiglia di rispettare i seguenti intervalli di pulizia.

- Quotidianamente: riempire il dispositivo di acqua corrente fredda. Se il dispositivo non viene utilizzato per più giorni, svuotare l'acqua nel serbatoio inferiore (4) ed eventualmente lavarlo con detersivo e un panno pulito. Riempire il serbatoio inferiore (4) solo prima di utilizzare nuovamente il dispositivo.

- Ogni 2 settimane: rimuovere innanzitutto i filtri (15) e il Water Cube™ (18). Pulire accuratamente l'interno del serbatoio inferiore (4) con acqua calda, detersivo un panno, una spugna o spazzola morbida e pulita. Quindi sciacquare accuratamente il serbatoio inferiore (4) con acqua fredda, reinserire i filtri e il Water Cube.

- Ogni 4 settimane circa (a seconda della durezza dell'acqua): rimuovere innanzitutto i filtri (15) e il Water Cube™ (18). In presenza di depositi di calcare all'interno della parte inferiore (4) si consiglia di utilizzare Stadler Form Detergente & Decalcificante (www.stadlerform.com/accessories).

In alternativa, è possibile utilizzare un decalcificante per uso domestico o aceto. Quindi sciacquare accuratamente il serbatoio inferiore (4) con acqua fredda, reinserire i filtri e il Water Cube. Per motivi igienici i filtri (15) devono essere sostituiti ogni 2–3. Rivestimento in tessuto: con il tempo, la polvere si accumula sul rivestimento in tessuto. È possibile aspirarla con la spazzola morbida del proprio aspirapolvere.

- Regolarmente, secondo necessità: Per pulire l'esterno, passatelo con un panno umido e quindi asciugatelo bene. Il rivestimento in tessuto (19) può essere tolto dall'alloggiamento. Il rivestimento in tessuto (19) può essere lavato a 30°C (a freddo) con un ciclo delicato. Assicuratevi che il rivestimento in tessuto (19) sia completamente asciutto prima di rimontarlo all'apparecchio. Reinserite il rivestimento in tessuto (19) sull'apparecchio dall'alto, in modo che il logo si trovi nella parte anteriore in basso a destra (vedere l'immagine a pagina 5/6). Questo permette di riapplicare correttamente il rivestimento in tessuto (19) sull'apparecchio.

- Alla fine della stagione: prima di riporre il dispositivo a fine stagione, pulirlo accuratamente dentro e fuori e lasciarlo asciugare completamente. Decalcificare il serbatoio inferiore (4) come descritto sopra. Pulite la ventola nella parte superiore (3) con la spazzola morbida del proprio aspirapolvere. Lavate il rivestimento in tessuto (19) come descritto sopra. Installare nuovi filtri (15) e un nuovo Water Cube (18) in modo che il dispositivo sia pronto per l'inizio della prossima stagione.

Sostituzione filtri umidificatore

- Per l'utilizzo igienico ed ottimale dell'umidificatore, i filtri deve essere sostituito ogni 2–3 mesi. Se il filtro rimane in uso più a lungo, da una parte l'uscita dell'umidità potrebbe diminuire sensibilmente e, dall'altra, l'azione antimicrobica dei filtri potrebbe non essere più garantita. I filtri umidifica-

tore può essere acquistato presso il rivenditore dove avete acquistato Karl / Karl big. Nota: i dispositivi sono compatibili con l'Oskar Filter Pack.

Water Cube™ – igiene ottimale per il vostro umidificatore

Water Cube™ (18) di Stadler Form assicura un'igiene ottimale del vostro umidificatore. L'impiego di Water Cube™ consente un utilizzo ottimale dell'umidificatore e ne prolunga la durata. Water Cube™ (18) agisce anche con l'apparecchio spento e ne assicura la freschezza per tutta la stagione. Si consiglia la sostituzione di Water Cube™ all'inizio di ogni stagione di utilizzo dell'umidificatore.

Riparazione

- Le riparazioni degli apparecchi elettrici devono essere effettuate solo da tecnici elettricisti qualificati. Se vengono effettuate riparazioni improprie, la garanzia viene annullata, declinando qualsiasi responsabilità.

- Non utilizzate mai l'apparecchio se l'alimentatore o la spina sono danneggiati, dopo un malfunzionamento, se è caduto o è stato danneggiato in qualunque altro modo (rotture/crepe nell'alloggiamento).

• Non inserite oggetti nell'apparecchio.

- Se l'apparecchio è irreparabile, rendetelo immediatamente inutilizzabile e consegnatelo al punto di raccolta appropriato.

- In caso di riparazione, prima di spedire o di consegnare l'apparecchio al rivenditore, occorre osservare i seguenti punti: svuotare completamente l'acqua dall'apparecchio (vaschetta dell'acqua ed eventualmente serbatoio

dell'acqua), rimuovere, se presenti, i filtri umidificatore e le cartucce anticalcare e far asciugare l'apparecchio completamente. Gli apparecchi con residui d'acqua rischiano di essere danneggiati durante il trasporto. In questo caso decade il diritto di garanzia.

Smaltimento

La Direttiva Europea 2012 / 19 / CE sullo Smaltimento dei Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE) prevede che i dispositivi elettrici domestici usati non devono essere smaltiti nelle discariche municipali di rifiuti indifferenziati. I dispositivi usati devono essere raccolti separatamente in modo da ottimizzare il recupero e il riciclaggio dei materiali in essi contenuti e ridurre l'impatto sulla salute e sull'ambiente. Il simbolo del "bidone

della spazzatura" barrato sul prodotto ricorda l'obbligo di smaltire il dispositivo mediante raccolta differenziata. I consumatori devono contattare le autorità locali o il rivenditore per informazioni relative al corretto smaltimento di dispositivi usati.

Specifiche Karl

Tensione nominale 100 – 240 V / 50 / 60 Hz

Potenza assorbita 1.4–30W

Emissione umidità fino a 690 g/h

Dimensioni

dell'ambiente (fino a) 100 m ^2 / 250 m ^3

Dimensioni 296 x 304 x 212 mm (larghezza x altezza x profondità)

Peso 2.5 kg

Capacità serbatoio 4.7 litri

Rumorosità 27 – 59 dB(A)

Conforme con i

regolamenti UE CE / RAEE / RoHS / EAC / UKCA

Specifiche Karl big

Tensione nominale 100 – 240 V / 50 / 60 Hz

Potenza assorbita 2.4–40W

Emissione umidità fino a 1100 g/h

Dimensioni

dell'ambiente (fino a) 150 m ^2 / 375 m ^3

Dimensioni 502 x 335 x 242 mm (larghezza x altezza x profondità)

Peso 4.6 kg

Capacità serbatoio 11.0 litri

Rumorosità 27 – 60 dB(A)

Conforme con i

regolamenti UE CE / RAEE / RoHS / EAC / UKCA

Questo dispositivo contiene un modulo radio di Stadler Form Aktiengesellschaft di tipo WBR3 funzionante nella banda ISM nella gamma 2.400 – 2.4835 GHz con una potenza di trasmissione massima di 20 dBm.

Tutti i diritti relativi a qualsiasi modifica tecnica sono riservati

Questa garanzia copre difetti di costruzione, di produzione e di materiale. Tutte le parti di abrasione sono escluse e altresì l'uso o la manutenzione inappropriata dovuti alla mancanza di pulizia e/o disincrostazione dell'apparecchio.
