FX-MS152T - Tosaerba Fuxtec - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Decespugliatore / Tagliabordi termico a zaino
Marca	Fuxtec
Modello	FX-MS152T
Motore	2 tempi, raffreddato ad aria, 52 cm³
Potenza massima	2,2 kW a 7 500 min⁻¹
Velocità massima del motore	9 000 min⁻¹
Velocità al minimo	3 000 min⁻¹
Diametro di taglio (filo nylon)	440 mm
Diametro delle lame	305 mm (3 denti), 255 mm (altri)
Peso a secco	8,8 kg
Capacità del serbatoio carburante	0,9 L
Consumo di carburante	0,79 kg/h (secondo ISO 8893)
Miscela benzina/olio	40:1 (benzina senza piombo SP98 raccomandata)
Livello di pressione sonora	100 dB(A)
Livello di potenza sonora garantito	113 dB(A)
Vibrazione delle impugnature	9,661 m/s² (valore misurato)
Avviamento	Avviatore manuale con starter e pompa di adescamento
Sicurezza	Interruttore di arresto, protezione antiproiezione, distanza di sicurezza 15 m
Manutenzione	Filtro aria lavabile, candela di accensione (distanza 0,6‑0,7 mm), affilatura lame
Accessori forniti	Bretella di trasporto, carter di protezione, lama a 3 denti, bobina di filo, chiave candela, attrezzo di montaggio
Garanzia	24 mesi (escluse parti soggette a usura)

Domande frequenti - FX-MS152T Fuxtec

Che tipo di carburante utilizzare per il FX-MS152T?

Utilizzare una miscela di benzina senza piombo (SP98 raccomandata) e olio per motori 2 tempi in un rapporto di 40:1. Per i primi utilizzi, può essere impiegato un rapporto di 25:1 per una migliore lubrificazione iniziale.

Come avviare il motore a freddo?

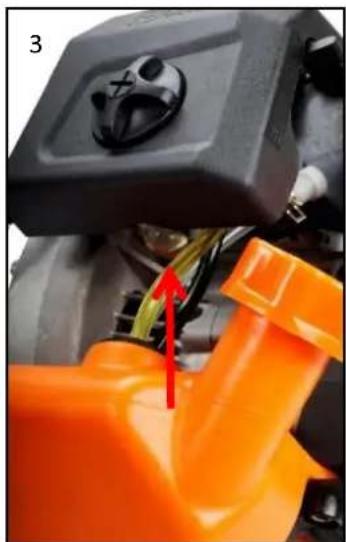

Posizionare la macchina su una superficie piana. Mettere l'interruttore su « I », spingere la leva dello starter in posizione « KALT START », premere 8-10 volte la pompa di adescamento, quindi tirare deciso sull'avviatore fino a quando il motore risponde. Passare quindi lo starter in posizione « WARM START » e tirare di nuovo per avviare.

Come sostituire il filo di taglio in nylon?

Spegnere il motore. Rimuovere la testa in nylon, aprirla premendo il pulsante di sblocco. Tagliare 5 metri di filo nuovo, avvolgerlo in senso orario, quindi fissare le estremità nei fori previsti. Richiudere la bobina fino allo scatto.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre occhiali di protezione, casco antirumore, guanti, scarpe di sicurezza e pantaloni lunghi. Mantenere una distanza di almeno 15 metri dalle persone e dagli animali. Non fumare durante il rifornimento. Non toccare mai la lama in rotazione.

Come mantenere il filtro dell'aria?

Pulire il filtro dell'aria ogni 10 ore o più spesso se l'ambiente è polveroso. Rimuovere il filtro, lavarlo con acqua saponata, risciacquare e lasciare asciugare all'aria. Non usare mai benzina o solvente. Rimontarlo prima dell'uso.

Perché il motore non si avvia?

Controllare prima la candela di accensione: pulire i depositi e regolare la distanza a 0,6-0,7 mm. Assicurarsi che la miscela di carburante sia fresca e corretta. Verificare che lo starter sia nella posizione corretta e che il serbatoio contenga abbastanza carburante.

Qual è la procedura di arresto di emergenza?

Rilasciare la manopola dell'acceleratore per tornare al minimo, quindi spingere l'interruttore di arresto verso l'alto fino all'arresto completo. In caso di emergenza, scollegare il connettore della candela di accensione.

Come conservare la macchina per un lungo periodo?

Svuotare il serbatoio del carburante e far girare il motore fino all'esaurimento del carburante nel carburatore. Pulire la macchina, rimuovere la candela, versare un cucchiaino di olio 2 tempi nel cilindro, tirare lentamente l'avviatore, quindi rimontare la candela. Conservare in un luogo asciutto e fresco, lontano da fonti di accensione.

Qual è la velocità massima consentita per il filo nylon e la lama?

Per il filo nylon (tagliabordi): 6 600 min⁻¹. Per la lama metallica (decespugliatore): 7 100 min⁻¹. Rispettare questi limiti per evitare il rischio di rottura.

Dove trovare pezzi di ricambio e assistenza post-vendita?

Contattare il produttore FUXTEC GmbH via e-mail a [e-mail] o il rivenditore autorizzato. Utilizzare esclusivamente pezzi originali per garantire la sicurezza e la durata dell'apparecchio.

MANUALE UTENTE FX-MS152T Fuxtec

VERSIONE ITALIANA 84

1. Dati tecnici 85
2. Simboli eistruzioni di sicurezza sulil dispositivo 86
3. Uso previsto e istruzioni generali di sicurezza 89
4. Note sugli accessori 90
5. Note sulla lavorazione della lama metallica 91
6. Panorama dei componenti 92
7. Panorama di tutte le parti 94
8. Montaggio del disposativo 95
9. Avviamento a freddo del dispositorio 100
10. Avviamento a caldo del dispositivo 101
11. Fermare il dispositivo 101
12. Tecniche di taglio 101
13. Sostituzione del filo di nylon. 103
14. Programma di manutenzione 104
15. Immagazzinamento del dispositivo 106
16. Risoluzione dei problemi 107
17. Servizio clienti 108
18. Garanzia 108

19. Istruzioni per lo smaltimento 108

20. Dichiarazione di conformità UE 109
    VERSION ESPANOLA 110

21. Datos&Tecnicos.. 111
22. Simbolos e instrucciones de seguridad dispositivo 112
23. Uso previsto e instrucciones generales de seguridad 115
24. Notas sobre los accesos 116
25. Notas sobre el trabajo con la hoja de metal 117
26. Vista general de los componentes 118
27. Vista general de todas las piezas 120
28. Montaje del disposativo 121
29. Arranque en frío del dispositivo 126
30. Arranque en caliente del dispositivo 127
31. Apagar el dispositivo 127
32. Tecnicas de corte 127
33. Reemplazo de hilo de nailon 128
34. Programa de mantenimiento 130
35. Almacenamento del dispositivo 132
36. Soluccion de problemas 133
37. Atencion al cliente 134
38. Garantía 134
39. Instrucciones para la eliminacion 134
40. Declaracion de conformidad UE 135

VERSAO PORTUGUESA 136

MANUALE DI ISTRUZIONI ORIGINALE

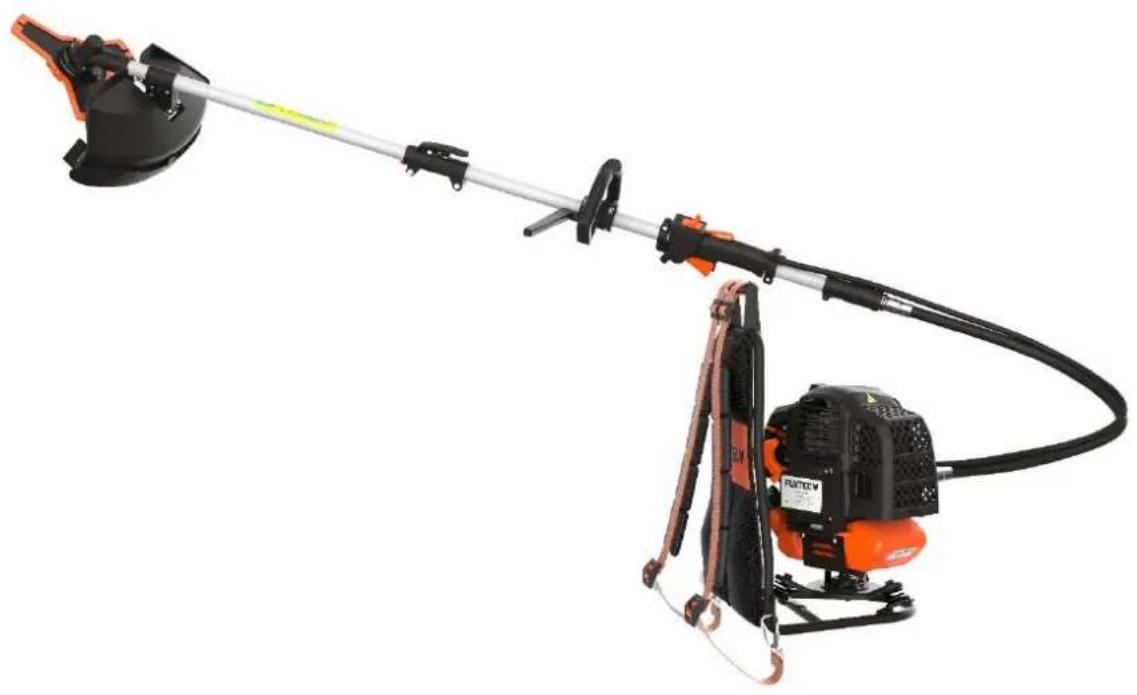

Decespugliatore/Tagliabordi a benzina trasportabile a zaino

FX-MS152T

C E

Il vostro nuovo dispositivo è stato sviluppato e progettato per soddisfare gli elevati standard FUXTEC, come lafacilityà d'uso e la sicurezza dell'utente. Se gestito in maniera corretta, quello dispositivo vi renderà un buon servizio per gli anni a venire.

ATTENZIONE: Per ridurre il rischio di lesions, l'utente deve leggere e comprendere questo manuale prima di utilizzato l'apparecchio.

FUXTEC GMBH

KAPPSTRÄBE 69, 71083 HERRENBERG, GERMANY

Siamo costamente impegnati a migliorare i nostri prodotti. Pertanto i dati tecnici e le illustrazioni possonoambiare!

1. Dati tecnici

Tipologia	FX-MS152T
Motore	luftgekühlt; 2-Takt
Capacità cubica (cilindrata)	52cm³
Potenza massima di uscita (kW) (secondo la norma ISO 8893)	2.2kW / 7.500min-1
Velocità massima del motore	9.000 min-1
Velocità a vuoto del disposativo	3.000 min-1
Motore	1E44F-5
Vibrazioni	9.558m/s2, K=1.5 m/s2
Livello di pressione sonora	100dB(A) (K=3dB)
LWA misurato secondo ISO 10884	107.7dB(A), (K=3dB)
LWA garantito	113dB(A)
Valori massimi di vibratione ad agli impugnatura	9.661m/s² k=1.5m/s²
Diametro massimo del filo	Φ440mm (Φ2.5mm)
Diametro della lama metallica	305mmx1.6mm-2T / 255mmx1.6mm-3T/ 255mmx1.6mm-4T/ 255mmx1.6mm-8T
Direzione di rotazione del disposativo di taglio	In senso antiorario (vedi contrassegno sulla targetta)
Numero di maniglie	2 pezzi
Peso a secco (senza carburante, gruppo di taglio, tracolla)	8,8kg
Capacità del serbatoio del carburante (L)	0,9l
Consumo di carburante (kg/h) (secondo ISO 8893)	0,79
Miscela Benzina/Olio 2 Tempi	40 / 1

54. Simboli e istruzioni di sicurezza sulil dispositivo

AVVERTENZE! UN USO IMPROPRIO PUC' PROVOCARE GRAVI LESIONI.

LEGGERE ATTENTAMENTE IL MANUALE OPERATORE PRIMA DELLA MESSA IN FUNZIONE.

INDOSSARE SEMPRE PROTEZIONI PER OCCHI, ORECCHE E TESTA

INDOSSARE PROTEZIONI AI PIEDI.

INDOSSARE GUANTI (bordo affiliato!).

VIETATO TOCCARE LA LAMA ROTANTE, PERICOLO DI LESIONI

TENERE SEMPRE 15 METRI DI DISTANZA DALLE ALTRE PERSONE

IL LIVELLO DI RUMORE GARANTITO è CONFORME ALLE LINEE GUIDA LEGALI SUL RUMORE

AVVISO DI OGGETTI VOLANTI

NON FUMARE O USARE E FIAMME LIBERE VICINO L'APPARECCHIO

AVVERTENZE: PERICOLO DI COMPONENTI CALDI

SPEGNERE SEMPRE IL DISPOSITIVO E ASSICURARSIE CHE L'UTENSILE DA TAGLIO SIA FERMO PRIMA DI PULIRLO, RIMUOVERLO O REGULARLO.

AVVERTENZE: I FUMI DI SCARICO DI QUESTO PRODOTTO CONTENGONO SOSTANZE CHIMICHE CHE POSSONO CAUSARE CANCRO, DIFETTI ALLA NASCITA E ALTRO.

AVVERTENZE! NON CAMIARE MAI IL MOTORE. L'uso IMPROPRIO DEL DISPOSITIVO PUò CAUSARE LESIONI PERSONALI GRAVI O MORTALI.

AVVERTENZE! MATERIALI INFIAMMABILI

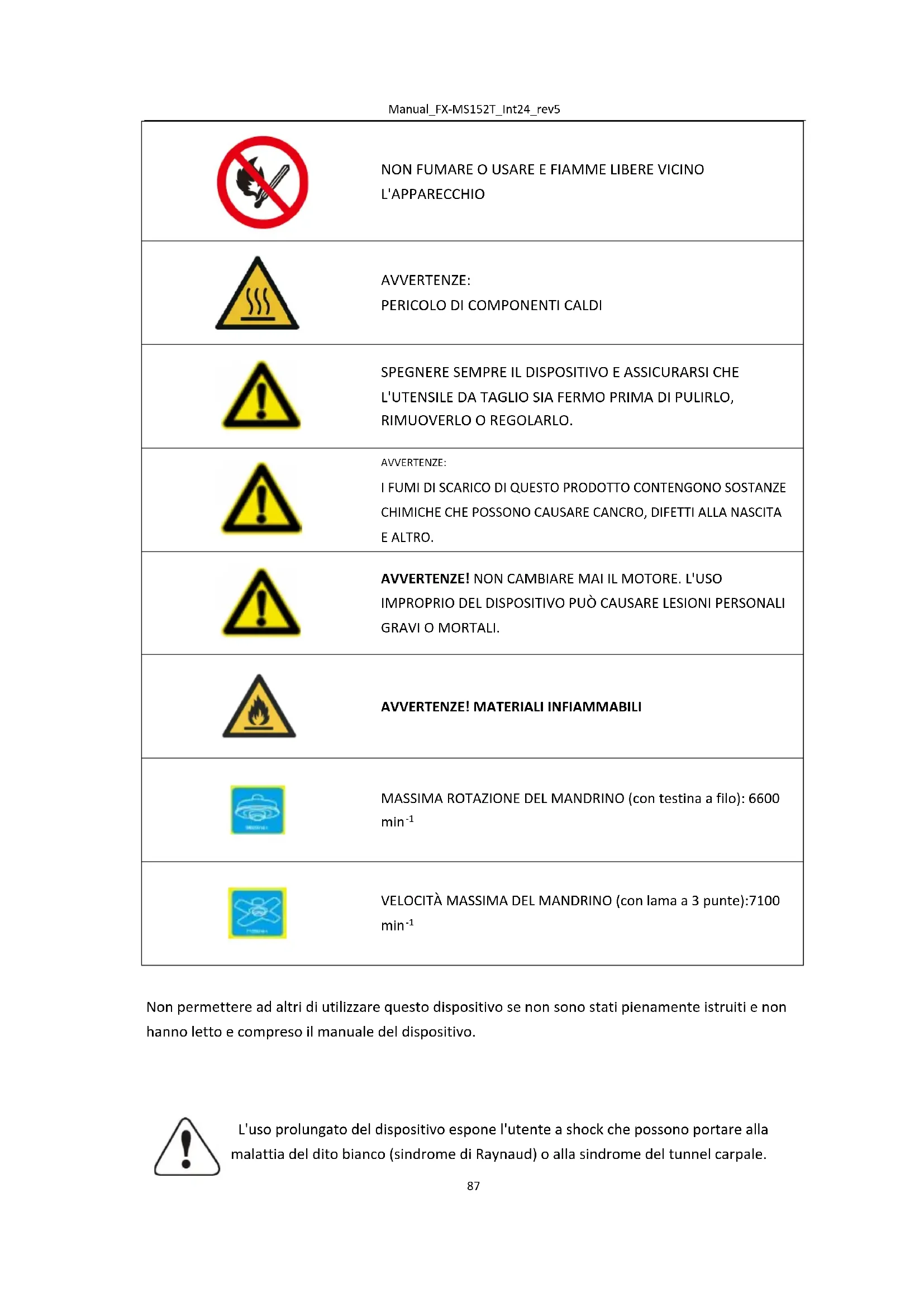

MASSIMA ROTAZIONE DEL MANDRINO (con testina a filo): 6600 min-1

VELOCITÀ MASSIMA DEL MANDRINO (con lama a 3 punte):7100 min-1

Non permettere ad altri di utilizzato quello dispositivo se non sono stati pienamente istruiti e non hanno letto e compreso il manuale del dispositivo.

L'uso prolongato del dispositivo espone l'utente a shock che possono portare alla malattia del dito bianco (sindrome di Raynaud) o alla sindrome del tunnel carpale.

Questa condizione riduce la capacité della mano di percepire e regolare la temperatura, provoca intorpidimento e sensazioni di calore e può portare a danni ai nervi e alla circolazione e alla morte dei tessuti.

Non tutti i fattori che portano alla malattia del dito bianco sono noti, ma il freddo, il fumo e altre malattie che colpisco n i vasi sanguigni e la circolazione sanguigna, casi come l'esposizione ampia o prolongataagli shock sono menzionati come fattori nello sviluppo della malattia del dito bianco. Per ridurre il rischio di malattia del dito bianco e di sindrome del tunnel carpale, si prega di notare quando segue:

• Indossare guanti e tenere le mani al caldo.
• Effettuare pause a cadenza regolare.

Tutte le precauzioni di cui sopra non possono escludere il rischio di malattia del dito bianco o di sindrome del tunnel carpale. Si raccomanda pertantoagli utenti abituali e a lungo termine di monitorare attentamente le condizioni delle loro mani e delle loro dita. Consultare immediatamente un medico se si verifica uno dei sintomi di cui sopra.

Il rumore di funzionamento del macchinario più danneggiare l'udito. Indossare un isolamento acustico (Orophax o cuffie antirumore) per proteggerlo. Si raccomandaagli utenti abituali e di lunga data di controllare regolarmente l'udito. Siate particolarmente vigili e attenti quando

indossate le protezioni per l'udito, poiché limitano la vostra capacité di sentire gli avvertimenti (grida, allarmi, ecc.).

AVVERTENZE: Non è possibile evitare una certa quantità di inquinamento acustico dovuto a

questo dispositivo. Eseguire lavori rumorosi nei momenti in cui è consentito e specificato. Se necessario, rispetto i periodi di riposo e limitare la durata del lavoro al minimo assoluto. Per la vostra protezione personale e per la protezione delle persone che si trovano nelle vicinanze, indossate un'adeguata protezione acustica.

55. Uso previsto e istruzioni generali di sicurezza

Questo dispositivo può essere utilizzata solo per falcare o tagliare erba, erbace e sottobosco. Non utilizzarla mai per altri scopi, perché può causare gravi lesioni!

É necessario seguire le corrette istruzioni di sicurezza. NON ESPORRE SE STESSI O ALTRI A PERICOLI. Seguire queste istruzioni generali di sicurezza:

• Indossare sempre occhiali di sicurezza per la protezione degli occhi. Tenere legati i capelli lunghi. Non indossare abiti larghi o gioielli che potrebbero rinanere impigliati in parti mobili del dispositivo. Indossare sempre scarpe di sicurezza sicure, robuste e antiscivolo. Si raccomanda di proteggere completamente le gambe e i piedi per proteggerli dagli oggetti volanti durante il funzionamento.
• Controllare che l'intera macchina non abbia parti allentate (dadi, bulloni, viti, ecc.). Eseguire la manutenzione o sostituirli se necessario prima di utilizzato il dispositivo. Non utilizzato con但这a testina di azionamento accessori diversi da quelli raccomandati dal produttore. Ciò può causare gravi lesioni all'utente oagli astanti e danni alil dispositivo.
• Tenere le maniglie libero da olio e carburante.
  Utilizzare sempre i manici e la tracolla durante il taglio.
  Non fumare durante la miscelazione del carburante o il riempimento del serbatoio.
  Non mescolare il carburante in uno spazio chiuso o vicino a fuochi aperti. Garantire una ventilazione / aerazione adeguata.
• Miscelare e conservare la miscela di combustibile in un contentitore contrassegnato e approvato per tale uso secondo le norme locali.
  Non rimuovere mai il tappo del serbatoio del carburante nelle dispositivo è in funzione.
• Non mettere in funzione l'apparecchio in spazi chiusi o edifici. I gas di scarico contengono monossido di carbonio pericoloso.
• Non tentare di regolare il dispositivo quando si cammina o la si trasporta. Regolare sempre il dispositivo su una superficie pianà e libera.
• Non utilizzato l'apparecchio se è danneggiato. Non rimuovere mai le protezioni dalil disposativo. Ciò può causare gravi lesioni all'operaatore o ai presenti e ulteriori danni allil disposativo.
• Controllare l'area da tagliare e rimuovere gli oggetti che possono rimanere impigliati nella testina a filo di nylon o nella lama di taglio. Rimuovereanche gli oggetti che il disposativo potrebbe lanciare durante il taglio.
  Non lasciare mai l'apparecchio incustodito.
• Non allungarsi in avanti. Mantenere sempre una posizione sicura ed in equilibrio. Non lasciare mai che il dispositivo funzioni nelle è in piedi su una Scala o in qualsi as tra posizione instabile.
• I bambini non devono averere accesso all'apparecchio. Gli spettatori devono stare ad almeno 15 metri di distanza dall'area di lavoro.

• Tenere mani e piedi lontano alla testina a filo di nylon o alla lama in metallo durante il funzionamento.

• Non utilizzato l'apparecchio se si è stanchi, malati o sotto l'influenza di farmaci, droge o alcol.

• Utilizzare una testina a filo di nylon non danneggiata. Se si colpisce un sasso o qualsiasi altro ostacolo, fermare il dispositivo e controllare la testina a filo di nylon. Non utilizzato mai una testina a filo di nylon difettosa o sbilanciata.
• Prima di iniziare, dopo un guasto o un urto, assicurarsi di controllare il disposativo e assicurarsi che sia in buone condizioni.
• Attenzione! Le normative locali possono limitare l'uso del dispositorio
• Mantenere sempre l'apparecchio con l'utensile da taglio in buone condizioni. Nota: una manutenzione impropria, l'uso di pezzi di ricambio non conformi o la rimozione o la modifica dei dispositivi di sicurezza possono causare danni all'unità e gravi lesioni alle persona che vi lavorano.
• Quando si trasporta il disposativo, fissarla bene per evitare perdite di carburante, danni allil disposativo e lesions. Montare sempre la protezione per il trasporto della lama di taglio prima di trasportare o riporre il disposativo.
• Per le machine dotate di frizione, controllare regolarmente che l'attrezzo di taglio smetta di ruotare quando il motore è al minimo.
• Prima di agli utilizzato, controllare che il dispositivo non presenti elementi di fissaggio allentati, perdite di carburante, parti danneggiate, ecc. Sostituire le parti danneggiate prima dell'uso.
• è necessario fare sufficienti pause e cancellare la posizione di lavoro.
• Non conservare il dispositivo in un'area chiusa dove i vapori di combustibile possono raggiungere il fuoco aperto di scaldabagni, stufe, ecc. Conservare il dispositivo solo in un'area ben ventilata.
• IMPORTANTE: Durante il rifornimento di carburante, assicurarsi che il disposativo sia spenta e raffreddata. Non fare mai rifornimento di carburante quando il disposativo è in funzione o calda.

56. Note sugli accessori

• Assicurarsi che il prodotto sia dotato solo di accessori originali. Utilizzato solo parti originali specificate dal produttore. L'uso di qualiasi istro componente aggiuntivo o accessorio cui causare lesioni all'utente e dati alil dispositivo.
• Pulire completeness il disposativo, in particolare il serbatoio del carburante e il filtro dell'aria. Dop o aver utilizzato il disposativo, rimuovere tutto il carburante.
• Se ci si avvicina come passante a un utente del disposativo, attirare attendamente la sua attenzione e confermare che l'utente fermerà il disposativo. Si prega di non spaventare o distrarre l'utente, altrimenti si potrebbe causare una situazione non sicura.
• Non toccare mai la testina a filo di nylon o la lama in metallo quando il disposativo è in funzione. Se è necessario sostituire la protezione o l'utensile da taglio, assicurarsi che il disposativo e gli utensili da taglio si siano fermati.
• Prima diambiare il Campo di lavoro del dispositivo assicurarsi che sua spenta.

• Se necessario, far riparare il dispositivo da un'officina autorizzata. Se il dispositivo è difettoso, non continuare a farla funzionare.

• All'avviamento o al funzionamento del disposativo, non toccare mai le parti calde come lo scarico, i cavi di accensione o la candela.

• Dopo che il disposativo si è arrestato, il tubo di scarico sare è ora caldo. Non posizionare mai il disposativo vicino a materiali infiammabili (erba secca, gas o liquidi inflammabili, ecc.).
• Prestare particolare attenzione al fatto che il terreno può essere scivoloso quando si utilizes il dispositorio sulla pioggia o subito durante la pioggia.
• Rilasciare immediatamente l'acceleratore se si scivola o si cade a terra.
• Arrestare il dispositivo e rimuovere il connettore della candela prima di rimuovere qualsiasi blocco. Prima di regolare o riparare il dispositivo, assicurarsi che il dispositivo sia ferma e che il connettore della candela sia stato rimioso.
• Assicurarsi di non far cadere il disposativo o di non urtarla contro gli ostacoli.
• Se il disposativo deve essere conservato per un periodo di tempo più lungo, far prima raffreddare il disposativo, quando svuotare il carburante dal serbatoio e dal carburatore, pulire il disposativo e metterla in un luogo sicuro.
• Eseguire controli costanti per garantire un funzionamento sicuro ed efficente del disposativo. Per un controllo completo, vi preghiamo di contattarci.
• Tenere l'apparecchio lontano da fuoco e scintille.
• Fare attenzione quando si utilizza il dispositivo. Rischio di contraccolpi e rinculo.
• Usare estrema cautela quando si utilizza quello dispositivo con lalama da taglio. Il contraccolpo di unalama da taglio è una ricerca che può verificarsi quando lalama rotante colpisce un oggettoto che non può essere tagliato. Questo contatto fa sì che lalama di taglio si arresti per un momento e poi si respinga improvvisamente dall'oggettoto colpito, con forza accelerata. Questa ricerca di contraccolpo può essere abbastanza grave da far perdere il controllo del dispositivo all'opereatore. Un contraccolpo del coltello può verificarsi sulla preavviso se il coltello incontrà un ostacolo, si blocca o si inceppa. Ciò è più probabile nelle aree in cui è difficile vindere il materiale da tagliare. Per un taglio facile e sicuro, avvicinatevi alle erbacce da tagliare da destra a sinistra. Nel caso in cui un oggettoto o un bastone di legno venga inaspettatamente colpito, quello può ridurre il contraccolpo della lamà di taglio.

57. Note sulla lavorazione della lama metallica

Con il dispositivo viene fornita una lama di metallo a 3 denti. Viene utilizzata per il taglio di cespugli ed erbace. L'uso di una lama a sega con quello dispositivo è proibito.

AVVERTENZE

Non tagliare con lame smussate, incrinate o danneggiate.

Prima di lavorare, controllare la superficie per verificare la presenza di ostacoli come pietre, barre di metallo o altri oggetti. Se non possono essere rimossi, segnare esta posizione per evitare lacollisione con la lama. I cavi possono rinanere impigliati sulla testa della lama e sul lembo o essere fatti voltegliare in aria.

AVVERTENZE

Nonutilizzare il decespugliatore per tagliare gli alberi.

AVVERTENZE

Utilizzato sempre la tracolla. Regolare e fissare la cinta e la piatra di fissaggio della cintura sul dispositivo in modo che il dispositivo sia appeso a pochi centimetri dal suolo. La testa di taglio e lo schermo protettivo devono essere allineati orizzontalmente in tutte le direzioni. Pretensionare i dispositivi sul lato destro del corpo.

AVVERTENZE

Indossare una protezione per la testa, gli occhi, il viso e l'udito e scarpe di sicurezza. Non indossare anelli, gioielli o vestiti larghi e pendenti che potrebbero rimanere impigliati nel dispositivo. Non indossare calzature con le dita dei piedi non protette e non lavorare a piedi nudi o senza protezione per le gambe. In alcune situazioni potrebbe essere necessario indossare una protezione per la testa.

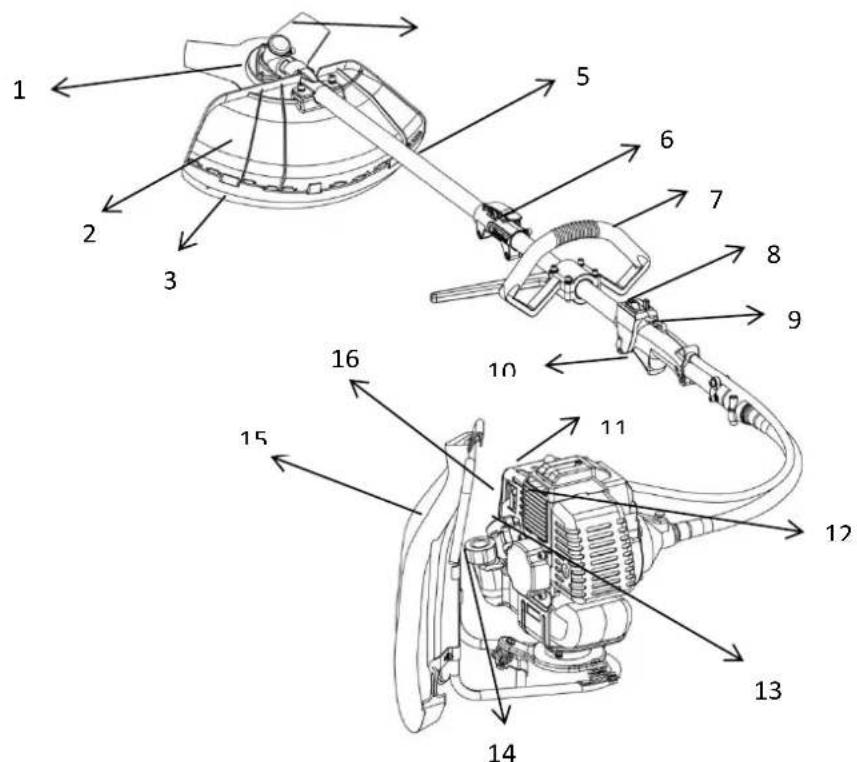

58. Panoramaica dei componenti

1. Transmissione

2. guaina di protezione

3. schermodi protezione

4. lama di taglio

5. asse motore

6. Fun di avviamento (easy starter)
7. connettore
8. Serbatoio
9. maniglia
10. Tracolla
11. interruptore di avvio/arresto
12. Choke
13. blocco dell'acceleratore*
14. leva dell'acceleratore
15. filtrodell'aria
16. Alloggiamento del motore

59. Panorama di tutte le parti

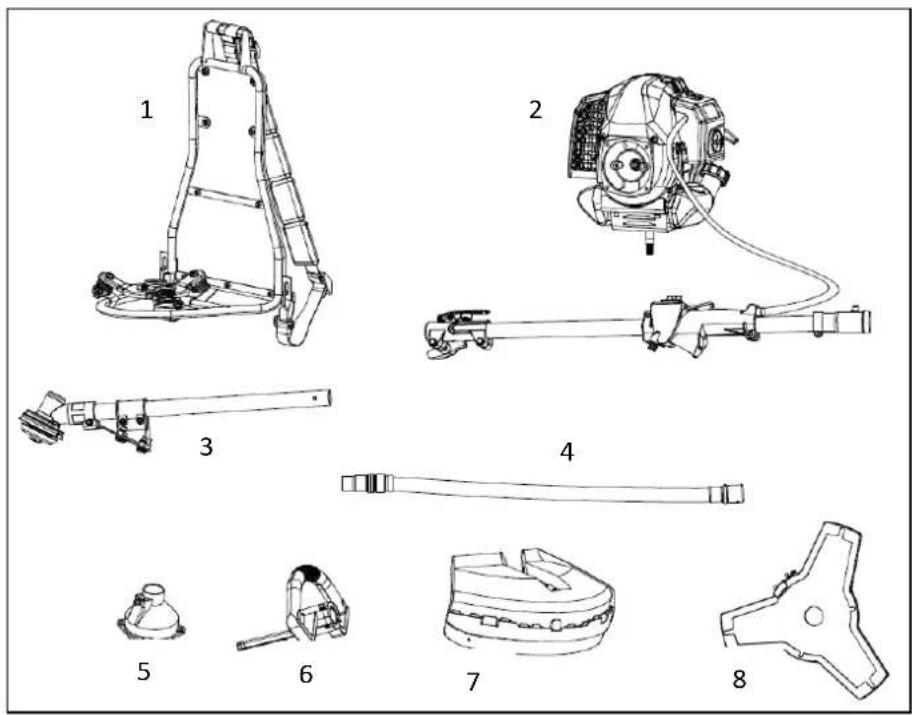

1. Modulo portante con trabolla
2. Motore con trasmissione acceleratore
3. Unità di taglio con dispositorio di deviazione
4. Albero motore flessibile
5. Campana della frizione
6. Impugnatura
7. Schermo di protezione con guaina protettiva
8. Lama falcante a tre denti

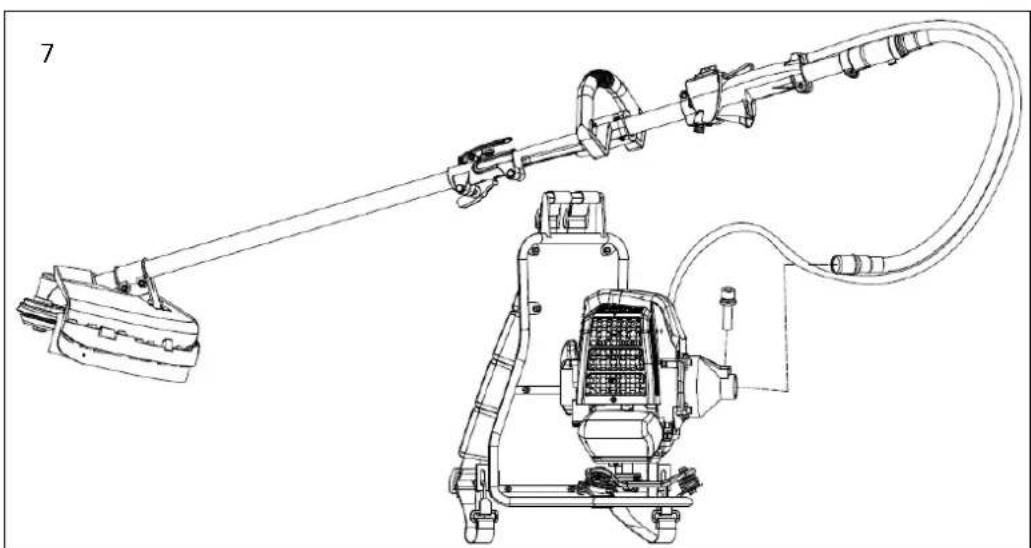

60. Montaggio del disposativo

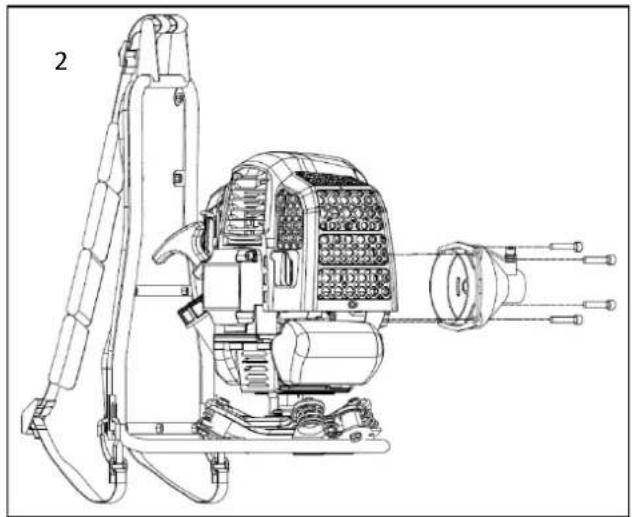

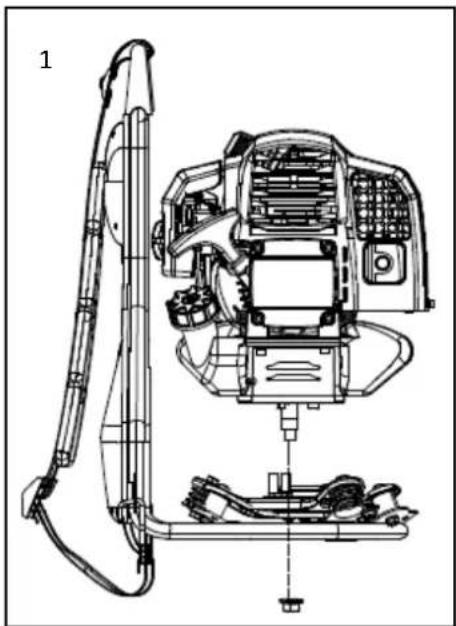

1. Montaggio dell'unità motore (2) sul modulo portante (1)
2. Montaggio della campana della frizione (5)

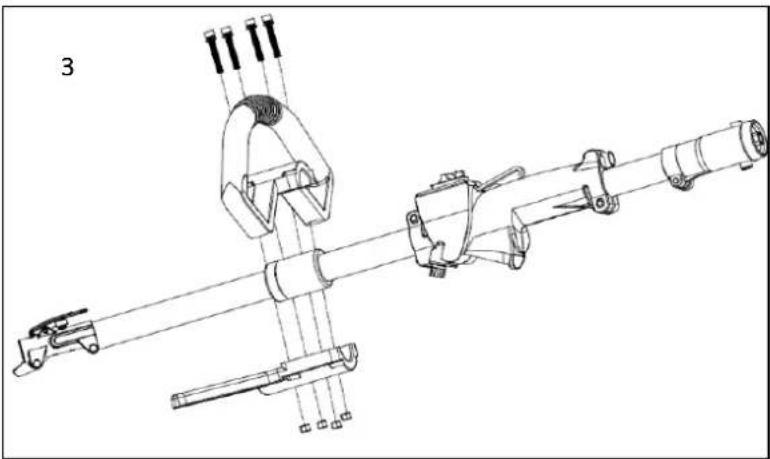

3. Montaggio dell'impugnatura (6)

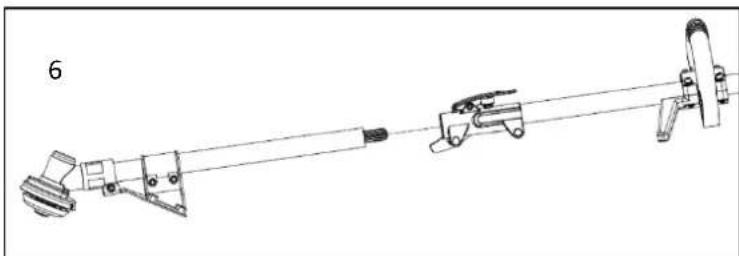

1. Montaggio dell'albero di trasmissione flessibile
2. Montaggio dello schermo di protezione (7) sull'unità di taglio (3)

1. Montaggio del modulo di taglio (3) sul connettore

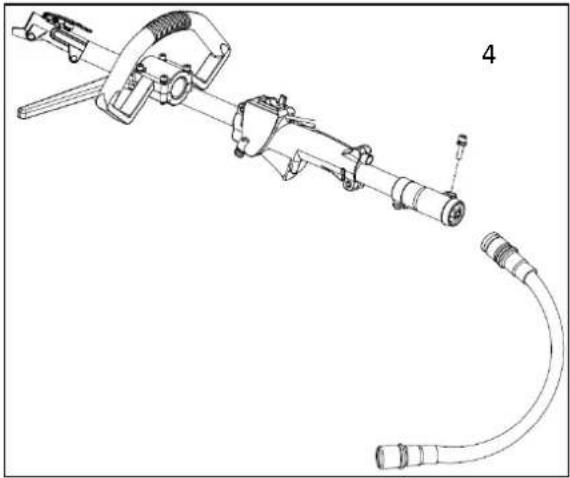

1. Montaggio dell'albero di trasmissione flessibile (4) sulla campana della frizione (5)

Montaggio dell'asse motore

1. Posizionare l'asse motore contro l'albero principale in modo che il foro dell'asse sia allineato con il perno di bloccaggio del pezzo di collegamento.
2. Azionare il bullone di bloccaggio e insere l'asse motore nell'albero principale. Rilasciare il perno di bloccaggio e assicurarsi che il perno di bloccaggio si innesti nel foro.
3. Ruotare la vite ad alette in senso orario per fissare il collegamento.

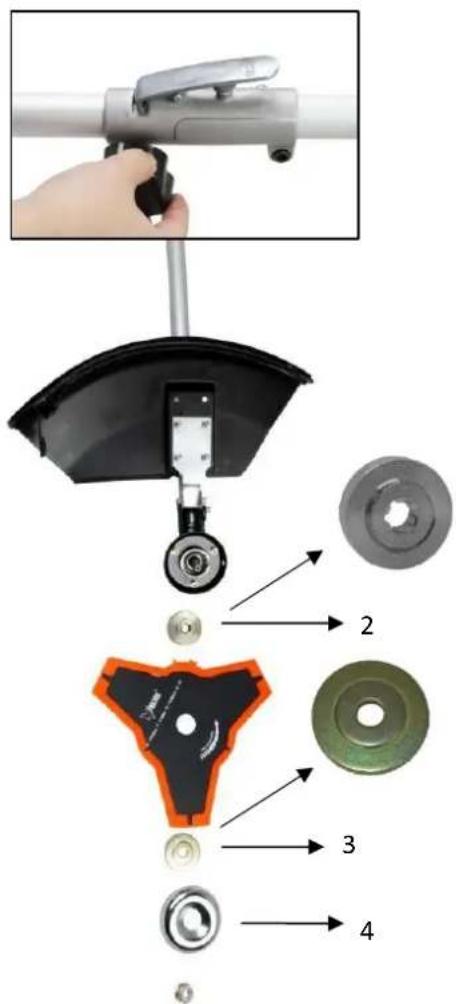

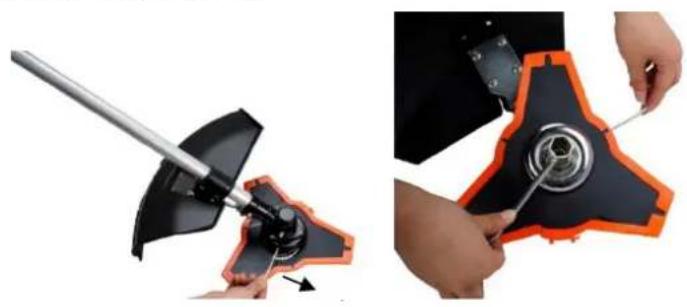

Montaggio della lama

Passaggi:

1. Inserire la chiave (1) nel foro sulla testa dell'ingranaggio.
2. Rimuovere il dato, il coperchio (4) e disco distanziatore superiore (3) dall'albero dell'ingranaggio.
3. Posizione are la lamiera al centro del disco distanziatore inferiore (2). Assicurarsi che il lato contrassegnato della lama di taglio sua contatto con il disco (2).
4. Spingere il disco distanziatore superiore (3) sull'albero dell'ingranaggio sul lato della lamiera non contrassegnato. Assicurarsi che il lato inferiore (non marcato) della lamà di taglio entri in contatto con il disco distanziatore superiore (3).
5. Inserire l'anello d'argento = coperchio (4) e avvitare il dato di raccordo con la testa dell'ingranaggio bloccata (vedi punto 1).

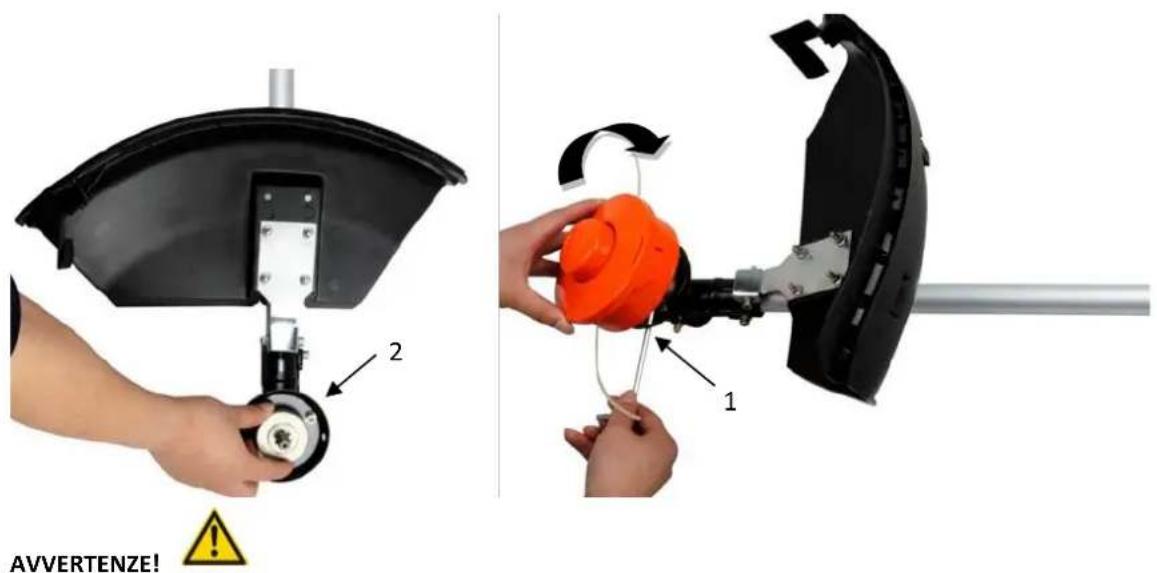

Montaggio del tagliabordi (bobina di filettatura)

Fase 1:

Inserire la chiave (1) nel foro della testa dell'ingranaggio in modo che l'albero motore sia bloccato. Svitare e rimuovere il dato. Poiché si tratta di un dato di sicurezza, assicurarsi che sua presente una filettatura sinistra.

Fase 2:

Montare il distanziale inferiore (qui punto 2, la stessa rondella di cui sopra, quando si monta la lama 2) e installare la bobina di filettatura sull'albero dell'ingranaggio. I restanti accessori, come la rondella distanziatrice superiore o l'anello d'argino, non sono necessari per il montaggio della bobina di filettatura! Infine stringerlo a mano.

Assicurarsi che tutti i componenti siano montati e installati correttamente e che tutte le viti siano serrate.

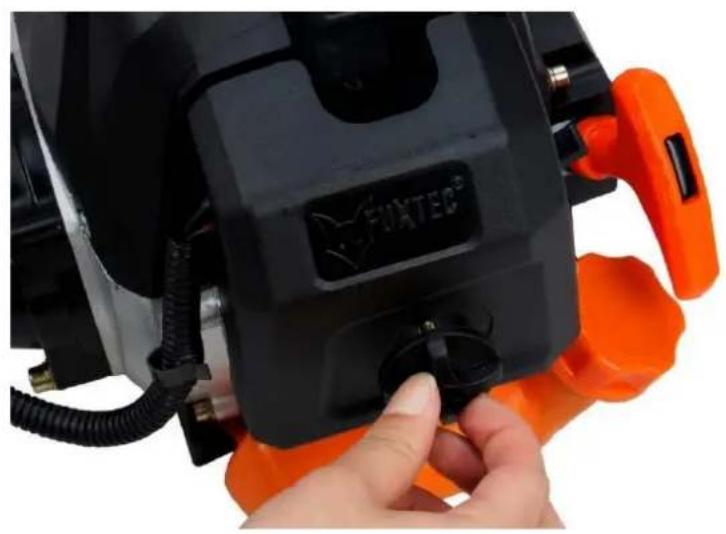

CARBURANTE E OLIO A 2 TEMPI

Utilizzare benzina alla piombo con olio motore a 2 tempi in un rapporto di 40:1. Durante le prime operazioni si può scegliere un rapporto di miscela di 25:1 per lubrificare inizialmente in modo ottimale tutte le parti del dispositivo.

AVVERTENZE: Non usate mai benzina pura nella vostra macchina. Ciò causerà danni permanenti al motore e annullerà la garanzia del produttore. Non utilizzato mai una miscela di carburante che sia stata conservata per più di 90 giorni.

AVERTENZE: Deve essere un olio di prima classe per macchine a 2 tempi raffreddate ad aria.

MISCELA COMBUSTIBLE

Mescalare il carburante con olio per 2 tempi in un contentatore apposto. Fare riferimento alla tabella della miscela alla pagina segunte per il corretto rapporto carburante/olio. Agitare il serbatoio per garantire la completeness micelazione.

Benzina	Olio motore a due tempi (40:1)	Benzina	Olio motore a due tempi (40:1)
1 Litro	0,025 Litri	5 Litri	0,125 Litri
2 Litri	0,050 Litri	10 Litri	0,250 Litri

AVVERTENZE: La mancanza di lubrificazione esclude la responsabilità del costruttore del dispositivo. La benzina e l'olio devono essere miscelati in un rapporto di 40:1.

Carburante consigliato

Si raccomanda di utilizzato benzina senza piombo con un numero di ottani pari o superiore a 90 # per ridurre la deposizione di carbonio nella camera di combustione. Non utilizzato benzina vecchia o sporca. Mantenere il serbatoio del carburante privo di polvere ed evitare che l'acqua entri nel serbatoio. A volte si possono verificare errori di accensione in caso di sovraccarico, il che è normale. Se tutto carico normale si sente il ritorno di fiamma, si consiglia di sostituire il carburante. Nel caso si dovesse continuare a sentire il ritorno di fiamma, si prega di contattare il nostro servizio clienti.

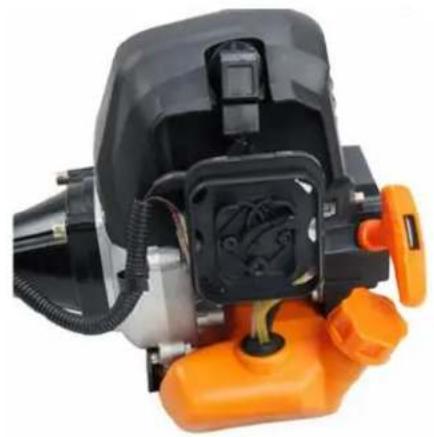

AVVERTENZE

La benzina è altamente infiammabile e può causare un'esplosione in caso di scintille.
- Fare rifornimento solo in locali ben ventilati e lasciare raffreddare il motore prima di riempirlo. Non fumare durante il rifornimento. Evitare fuochi aperti e scintille.
Non riempireccessivamente il serbatoio (vedi figura livello di riempimento massimo).
- Dopo il rifornimento, controllare che il tappo del serbatoio del carburante sia ben chiuso.
Evitare qualsiasi fuoriuscita di benzina.

Tenere il dispositosivo Iontano alla portata dei bambini.

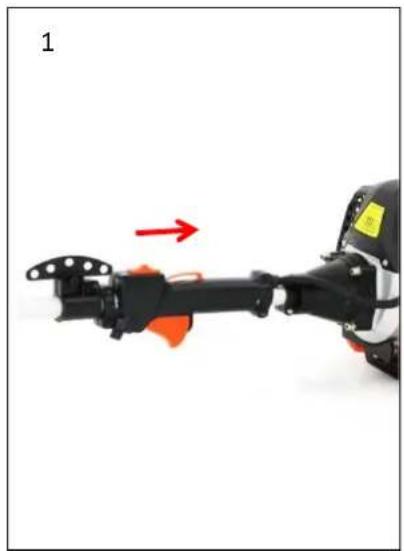

61. Avviamento a freddo del dispositivo

1. Posizionare il dispositivo su una superficie solida e piana.

Far scorrre l'interruttore di arresto del motore su "I" in direzione del motore.

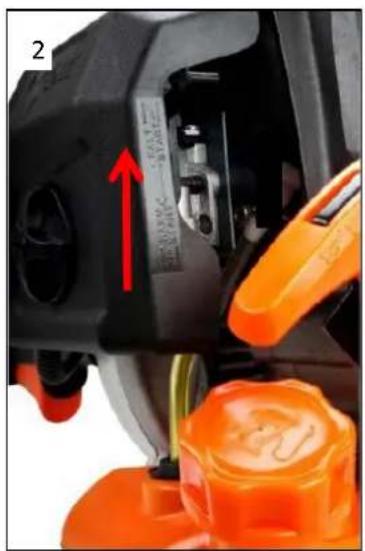

1. Posizionare la leva starter (Choke) versus l'alto su "AVVIAMENTO A FREDDO".
2. Premere la pompa del carburatore circa 8-10 volte (fino a quando la benzina non fluisce nella linea)
3. Estrarre la fune di avviamo con una breve corsa fino a quando non si avve tuna resistenza (circa 100mm ). Una tirata continua principamente veloce fornirà una forte scintilla e il motore risponderecco after 2-3 tirate.

1. Importante: Dopo che il motore ha risposto, riportare la leva dello starter in posizione "AVVIAMENTO A CALDO" e tirare immediatamente di nuovo lo starter fino all'avviamento del motore (vedi ancche il video "Avviamento del dispositivo" sulla nostra homepage).
2. Lasciare riscaldare il motore al minimo per circa 10 minuti.

NOTARE: Se il disposativo non si avvia dopo ripetuti tentativi, leggere il capitolo sulla risoluzione dei problemi.

NOTARE: Tirare sempre la fune di avviamento dritta verso l'esterno. Tirando lo starter ad angolo la corda si sfrega contro l'occhiello. La trazione obliqua può causare lo sfilaccimento o la rottura del cavo di avviamento. Tenere sempre saldamente la maniglia di avviamento quando la corda viene tirata indietro. Non lasciare mai che la corda venga tirata indietro alla posizione di estrazione. Questo potrebbe danneggiare il dispositorio di avviamento.

62. Avviamento a caldo del dispositivo

1. Posizione are il dispositivo su una superficie solida e piana.
2. Far scorrere l'interruttore di arresto del motore verso il basso.
3. Far scorrere lo starter nella posizione "AVVIAMENTO A CALDO".
4. Tirare brevamente e rapidamente la fune di avviamento fino a quando non si avverte una resistenza (circa 100~mm ). Una trazione continua, principamente veloce, fornirà una forte scintilla e farà partire il motore.

Se il dispositivo non si avvia, si prega di procedere di nuovo secondo "Avvio a freddo del dispositivo".

63. Fermare il dispositivo

Sbloccare l'acceleratore. Lasciate che il disposativo ritorni in folle. Spingere verso l'alto l'interruttore di arresto del motore sull'impugnatura fino all'arresto del disposativo. Se non si ferma, estrarre il connettore della candela in caso di emergenza. Non lasciare mai il disposativo incustodito quando è in funzione.

64. Tecniche di taglio

ISTRUZIONI DI SICUREZZA AGGIUNTIVE

Prima di mettere in funzione l'apparecchio, leggere le NOTE nei capitoli 3 e 4 del presente manuale.

ATTENZIONE

SE NON avete familiarità con le tecniche di taglio, esercitatevi con il dispositivo in posizione "STOP" (spento).

POTARE O TAGLIARE SEMPRE AD ALTI REGIMI DI ROTAZIONE DEL MOTORE. Non far mai funzionare il disposivo lentamente all'inizio (o durante) l'operazione di potatura.

NELL'AREA DI LAVORO MANTENERE SEMPRE LA DISTANZA da lattine, bottiglie, sassi, ecc. Gli oggetti vorticosi sono causare gravi lesionsiagli utenti oagli astanti e danneggiare il dispositivo. Se un oggettotoiene accidentalmente urtato, arrestare immediatamente il dispositivo e controllare il dispositivo. Non far mai funzionare il dispositivo con parti danneggiate o difettose.

Non sollevare mai la testina a filo di nylon al di sopra dell'altezza del ginocchio durante il funzionamento. Non far mai funzionare il dispositivo su un perdio se c'è la possibilità di scivolare o di perdere stabilità.

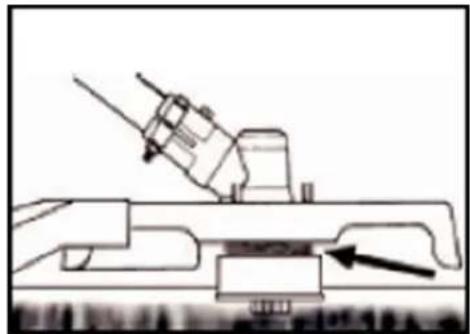

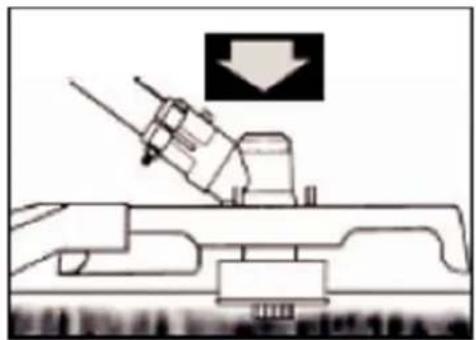

RILASCIO DEL FILO DI NYLON

Per rilasciare nuovo filo, far funzionare il dispositivo a piano regime e battere la testina a filo di nylon sul prato. La testa filettata rilascia automaticamente un ulteriore filo. La lama dello scudo protettivo taglia il filo in effesso.

ATTENZIONE: Rimuovere regolarmente i depositi d'erba per evitare il surriscaldamento dell'asse motore. I depositi di erba si verificano quando le fibre dell'erbaccia si impigliano intorno all'albero fatto lo scudo protettivo. In quello modo si impedisce

che l'albero si raffreddi correttamente. Rimuovere i depositi d'erba con un cacciavite o un utensile simile solo a macchina spenta.

Se correttamente equipaggiata con uno scudo protettivo e una testina a filo di nylon, la nostra macchina taglierà le antiestetiche erbace e l'erba alta di grande diametro nelle aree lungo le recinzioni, i muri, il terreno e intornoagli alberi.

NOTA: Prestare particolare attenzione durante la rifinitura di muri in mattoni o pietra, ecc. dove si verifica una rapida usura delle erbacce.

TAGLIO PIU PRECISO

Far ruotare la testina a filo di nylon del rifinitore da un lato all'alto. Non inclinare la testina a filo di nylon durante il lavoro. Per una corretta altezza di taglio, tagliare prima in un'area di prova. Mantenere la testina a filo di nylon allo stesso livello per una profondità di taglio uniforme.

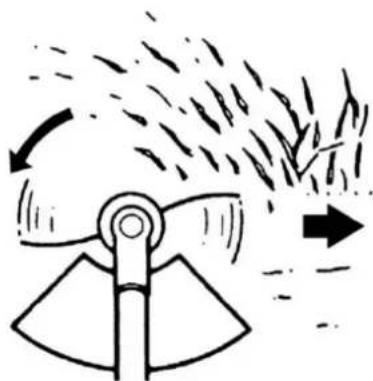

TAGLIARE INTORNO GLI ALBERI

Tagliare i tronchi con un approccio lento; il filo non deve collide diore con il tronco. Camminare intorno all'albero da sinistra a destra. Avvicinarsi all'erba o alle erbacce con la punta del filo.

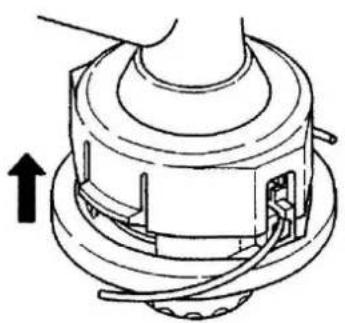

65. Sostituzione del filo di nylon

1. Spegnere il motore.
2. Posizione are il rifinitore a terra in modo che l'asse motore con la bobina sia esposto e rimuovere la testina a filo di nylon.
3. Apriere la testina a filo di nylon azionando lo sgancio.
4. Tagliare il nuovo filo a 5 m e avvolgerlo strettamente intorno alle prese del filo in senso orario.

1. Rimuovere il filo superfluo.
2. Dopo aver avvolto il raccoglitore del filo, fissare le estremità del filo come migliorato nell'illustrazione:

1. Passare le estremità del filo atraverso i fori nella parte esterna della bobina.
2. Premere la bobina interna insieme alla bobina esterna e ruotarle l'une contro l'altra finché non scattano l'une nell'altra.

66. Programma di manutenzione

È necessario effettuare controli e regolazioni regolari per garantire che il motore a benzina mantenga le sue prestazioni. Una manutenzione regolare garantisceanche una lunga durata. Vedere la tabella segunte per il ciclo di manutenzione regolare.

Ciclo di manutenzione Componenti		Ogni utilizzato	Ogni mese o 10h	Ogni 3 mesi o 25 ore	Ogni 6 mesi o 50h	Ogni 12 mesi o 100 ore	Ogni 2 anni o 300h
Filtro dell'aria	Controllare	■
	Pulire			■a
Candela di accensione	Controllare e regolare					■
	Cambiare						■
Connetto r a candelà (opzionale)	Pulire					■
Alette di raffreddamento	Revisione				■
Elementi di collegamento come viti e dadi	Controllare (stringere se necessario)	■
Accoppiamento	Revisione				■b
Velocità al minimo	Controllare e regolare					■b
Gioco della valvola	Controllare e regolare					■b
Camera di combustione	Pulire	300 ore dopo
Carburante	Controllare					■
Serbatoio del carburante	Controllare					■
Tubo del carburante	Controllare	Ogni anno (sostituire se necessario)

AVVERTENZE

a. Aumentare gli intervalli di manutenzione se si lavora in ambienti polverosi.
b. Tutti i lavori di manutenzione - ad eccezione di quelli elencati nelle istruzioni d'uso I lavori devono essere eseguita da personale di manutenzione qualificato.

Pulizia del filtro dell'aria

ATTENZIONE: Non far mai funzionare il motore alla il filtro dell'aria.

Un filtro dell'aria sporco mette sotto pressione le prestazioni del motore, aumento il consumo di carburante e rende più dificile l'avviamento. Se sinota una perdita di potenza del motore:

1 Rimuovere la vite sul coperchio del filtrro ed estrarre il filtrro.
2 Pulire il filtro con acqua e sapone. Non usare mai benzina o benzene!
3 Lasciare asciugare ilhetto.
4 Rimettere il filtro in posizione e fissare il coperchio del filtro con la vite.

Manutenzione delle candele di accensione

Per garantire il normale funzionamento del motore, la distance di accensione di 0,6 -0,7 mm deve essere mantenuta e deve essere priva di depositi carboniosi. Eseguire sempre le seguenti operazioni a motore spento:

1. Rimuovere con cautela il connettore della candela di accensione. Non tirare il cavo, ma direttamente sul connettore a spina.

2. Svitare la candela con la chiave per candele in dotazione.

3. Controllare visamente che la candela non sia danneggiata e che l'elettro do non sia bruciato.

Rimuovere i depositi di carbonio.

1. Controllare la distance con uno spessimetro e piegare l'elettrodo alla distance corretta da 0,6 a 0,7 mm.
2. Controllare la rondella della candela e serrare la candela con una coppi di 12-15 Nm
3. Rimontare il cappuccio di accensione sulla candela.

AVVERTENZE

La candela di accensione deve essere avvitata saldamente altrimenti il motore si surriscalda e si danneggia.

Affilare la lama

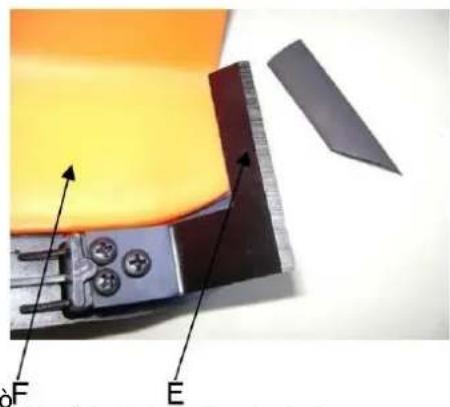

1. Rimuovere la lama di taglio (E) dallo schermo protettivo (F).
2. Stringete la lama in una morsa.

Affilare il coltello con una lima piatta.

Assicuratevi di mantenere l'angolo del tagliente.

Durante l'affilatura muovere il coltello da affilatura

solo in una direzione.

67. Immagazzinamento del dispositivo

AVVERTENZE: La mancata osservanza di questi passaggi può E di depositi nel carburatore. Ciò renderà difficile iniziare più tardi e può causare danni permanenti.

1. Eseguire tutti gli interventi di manutenzione generale consigliati nella sezione manutenzione del manuale d'uso.
2. Pulire l'esterno del dispositivo, l'albero motore, lo scudo protettivo e la testina di taglio in nylon.
3. Scaricare il carburante dal serbatoio.
4. Dopo che il carburante è stato scaricato, avviare il motore.
5. Lasciare il disposativo inattiva fino a quando il disposativo non si ferma da sola. Questo pulirà il carburatore dal carburante.
6. Lasciare raffreddare il dispositivo (circa 5 minuti).
7. Utilizzare una chiave di accensione per candele, rimuovere la candela.
8. Versare 1 cucchiaino di olio pulito per 2 tempi nella camera di combustione. Tirare lentamente il cavo di avviamento più volte per rivestire i componenti interni. Se necessario, sostituire la candela di accensione.
9. Conservare il disposativo in un luogo fresco e asciutto, lontano da qualsiasi fonte di accensione come un bruciatore a olio combustibile, uno scaldabagno, ecc.

PROTEZIONE DI TRASPORTO

Assicurarsi che il dispositivo sia ben fissata durante il trasporto per evitare perdite di carburante, danni o lesioni. Installare una protezione per il trasporto delle lame durante il trasporto e lo stoccaggio.

68. Risoluzione dei problemi

1. Difficoltà durante la messa in servizio

Situation		Causa	Soluizione
Nessuna scintilla di accensione	Candela di accensione	Deposto di carbonio tra i diodi della candela di accensione	Nessuna scintilla di accensione
	altro	Bobina di accensione difettosa volano-magnete troppo debole
Debole scintilla di accensione	Compressione	Troppa benzina nella camera di combustione, carburante scadente o acqua nel serbatoio	Debole scintilla di accensione
	Il carburatore non pompa più olio.	Tubo dell'olio bloccato
	normale fornitura di olio, ma debole compressione	Le fasce elastiche dei pistoni sono usurate, la candela non è avvitata, la testa del cilindro non è a tenuta, il gioco della valvola è errato o la fasatura dell'accensione è sbagliata.	sostituire le viti di serraggio sostituire o regolare
	alimentazione regolare dell'olio e scintilla di accensione adeguata	Scarso contatto tra cappuccio di accensione e candela	Sostituire o controlare

1. Difficoltà durante il funzionamento

Situazione	Causa	Soluzione
Il motore non raggiunge la velocità	Lo starter è in posizione "AVVIAMENTO A FREDDO",SYSTEMA di scarico bloccato, alimentazione dell'aria assente, elementi mobili usurati, scintilla di accensione debole, gioco delle valvole troppo grande, testa del cilindro fuliginosa	Aprire lo starter, sostuire ilsystema di scarico, controllingo sosituire la bobina di accensione, regolare il volano, la candelà di accensione
Perdite di materiale operativo	Cavi al carburatore bloccati, spaziatura candelà non corretta	Sostituire i cavi e il carburatore Regolare la distance
Rumori del motore	Posizione sbagliata dello starter, Albero a camme danneggiato	Controllare/sostituire l'albero a camme
Perdita del carburatore	Guasto della valvola di ritegno sul tappodel serbatoio	Sostituire il tappodel serbatoio del carburante
	Guarnizione del carburatore consumata	Sostituire il carburatore o la guarnizione

Se nessuna risoluzione dei problemi risolve il problema, si prega di contattare il servizio clienti FUXTEC. Utilizzare solo parti originali approvate dal produttore, altrimenti sussiste il rischio di pericolò.

69. Servizio clienti

Far riparare l'apparecchio acquistato solo da personale qualificato e solo con ricambi originali. In quello modo si garantisce il mantenimento della sicurezza del dispositivo.

Si prega di contattare direttamente il produttore FUXTEC GmbH in qualsiasi momento per quanto riguarda i lavori di manutenzione e l'acquisto di parti di ricambio a www.fuxtec.de

70. Garanzia

Il periodo di garanzia è di 24 mesi alla data di acquisito. Conservare la prova d'acquisto in un luogo sicuro. Sono escludi alla garanzia le parti soggetti ad usura e i danni causati da uso improprio, uso della forza, modifiche tecniche, uso di accessori non corretti o di parti di ricambio non originali e tentativi di riparazione da parte di personale non qualificato. Le riparazioni in garanzia possono essere effettuate solo da rivenditori specializzati autorizzati.

71. Istruzioni per lo smaltimento

Si prega di contattare la comunità locale per lo smaltimento del dispositorio. Si prega di smaltire in anticipo tutti i materiali di esercizio come benzina eolio.

72. Dichiarazione di conformità UE

Con la presente dichiariamo, FUXTEC GMBH

KAPPSTRABe 69,71083 HERRENBERG,GERMANY

che il dispositivo descritto di seguito, in virtù della sua progettazione e costruzione e nella versione da nei commercializzata, è conforme ai requisiti essenziali di salute e sicurezza delle direttive CE.

Descrizione del dispositivo: Decespugliatore a benzina/Tagliabordi

Tipodi macchina: FX-MS152T

Marchio di fabbrica: FUXTEC

Consumo energetico/capacità cubica 51,7cm³

Livello di potenza sonora misurato L_WA = 107.7dB

Livello di potenza sonora garantito L_WA = 113dB

Procedura di conformità 2000/14/CE
secondo l'allegato V

Direttive CE pertinenti: Direttive machine CE 2006/42/EG

Direttiva CE sulla compatibilità elettromagnetica (EMC) 2004/108/CE

Direttiva CE sulle emissioni acustiche (2000/14/CEE & 2005/88/CE)

Norme armonizzate applicate: EN ISO 11806-1

EN ISO 14982

il nome e l'indirizzo della persona autorizzata a compilate la

documentazione tecnica stabilita Leonhard Zirkler
nella Comunità FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG, GERMANY

VERSION ESPANOLA

harmonizzato EN ISO 11806-1

Normas: EN ISO 14982

Assinatura/data do fabricante:

C. B_a D. B
