AF3 - Friggitrice JIMMY - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo AF3 JIMMY in formato PDF.
| Tipo di prodotto | Friggitrice ad aria e griglia |
| Modello | AF3 |
| Marca | JIMMY |
| Tensione nominale | 220-240 V~ |
| Frequenza nominale | 50-60 Hz |
| Potenza nominale | 1100 W |
| Capacità del cestello | 4 L |
| Modalità di cottura | Frittura ad aria, Griglia |
| Intervallo di temperatura (aria) | 50-200 °C |
| Intervallo di temperatura (griglia) | 150-220 °C |
| Timer | 1-45 minuti (disidratazione fino a 8 h) |
| Funzioni preimpostate | Patatine, Cottura, Ali, Disidratazione, Pesce, Gamberetti, Carne, Fai da te |
| Accessori inclusi | Cestello in vetro, piastra croccante, padella per grigliare, coperchio in vetro |
| Sistema di ribaltamento | Cambio tra modalità aria e griglia ruotando la testa |
| Display | Schermo digitale con tempo e temperatura |
| Pulizia | Cestello, piastra e padella lavabili a mano (acqua calda e detergente delicato) |
| Sicurezza | Spegnimento automatico se il cestello è rimosso, superfici calde, blocco bambini indiretto |
| Garanzia | 1 anno sul corpo principale |
Domande frequenti - AF3 JIMMY
Domande degli utenti su AF3 JIMMY
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Friggitrice in formato PDF gratuitamente! Trova il tuo manuale AF3 - JIMMY e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AF3 del marchio JIMMY.

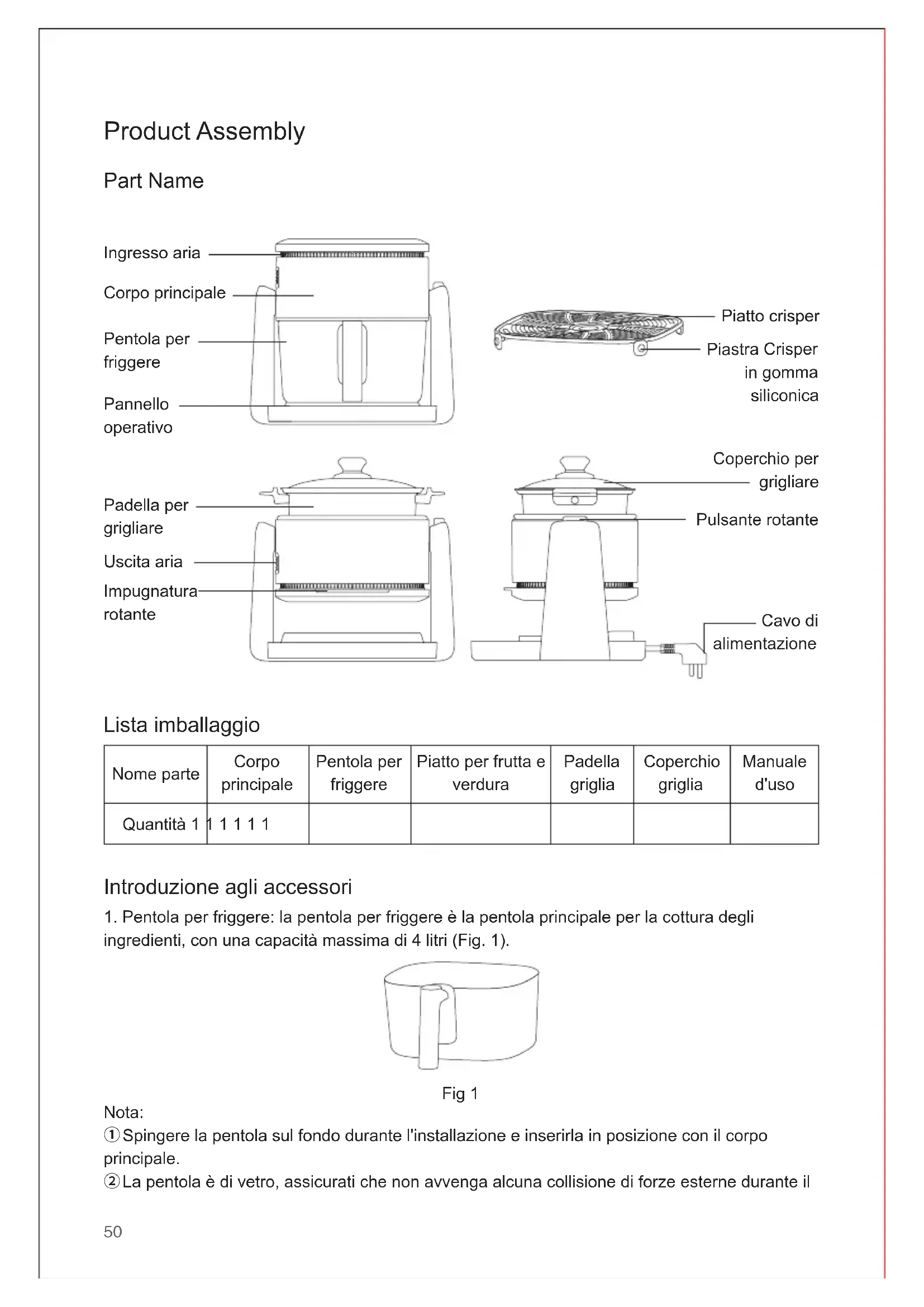

MANUALE UTENTE AF3 JIMMY
| Nome parte | Corpo principale | Pentola per friggere | Pietto per frutta e verdura | Padella griglia | Coperchio griglia | Manuale d'uso |
| Quantità 1 | 1 1 1 1 1 |
Introduzioneagliaccessori
- Pentola per friggere: la pentola per friggere è la pentola principale per la cottura degli ingredienti, con una capacité massima di 4 litri (Fig. 1).

Fig 1
Nota:
① Spingere la pentola sul fondo durante l'installazione e inserirla in posizione con il corpo principale.
② La pentola è di vetro, assicurati che non avvenga alcuna collisione di forze esterne durante il
processo di movimentazione per evitare danni.
③ Durante il riscaldamento, la temperatura superficiale della pentola è elevata. Non toccarla direttamente, altrimenti potrebbe causare uszioni.
4 Non mettere la pentola caldaupon la cottura in acqua o frigorifero per evitare danni al vetro.
2 Piatto crisper: il piatto crisper è installato all'interno della pentola (con le quattro gambe rivolte verso il basso) e può essere estratto per la pulizia. La sua funzione principale è quella di sollevare gli ingredienti, per una migliorie circolazione dell'aria calda, e di aiutarli a riscaldarsi in modo uniforme.

Fig 2
Nota:
① Ad eccezione di requisiti speciali, il piatto risper deve essere utilizzato durante la frittura ad aria, altrimenti potrebbe influire sull'effetto di cottura.
② Posizione gli ingredienti in un unico strato sul piatto crisperr, non impilarli, altrimenti ciò potrebbe influenzare l'efficacia di cottura.
Bistecchiera: la bistecchieraieneutilizzata principalmente per friggere o grigliare il cibo. (Fig. 3)

Fig 3
Nota:
① Quando si installa la padella griglia, assicurati di posicionarla stabilmente sul corpo principale.
② Durante il riscaldamento, la temperatura superficie la padella è alta. Non toccarla direttamente, altrimenti potrebbe causare uszioni.
③ La padella grigliaieneutilizzata solo per friggere e grigliare.Nonusarla per riscaldare liquidi.
- Coperchio della bistecchiera: il coperchio della bistecchiera viene utilizzato insieme alla bistecchiera per migliorare l'efficienza del riscaldamento e prevenir schizzi d'olio. (Fig. 4).

Fig 4
Nota:
Il coperchio della bistecchiera è in vetro, assicurati che non ci sia alcuna collsione di forze esterne durante il processo di movimentazione per evitare danni.
Uso del prodotto
Prima del primo utilizzato, è necessario notare i seguenti puntI:
1.Leggere attendamente quello manuale utente.
2. Posizione are il prodotto su un piano d'appoggio stabile e piatto. Non collocarlo su una superficie resistente al calore.
3. Prima di insertire la spina nella presa di corrente, verificare che l'alimentazione sia a 220V - 240V e assicurarsi che sua collegata a terra.
4. Prima dell'uso iniziale, lavare la pentola per friggere, il supporto per il risper, la padella per il grill e il coperchio della padella per il grill con acqua calda, detersivo e spugna non abrasiva.
5.Durante il primo utilizzato, è normale che vi sia un piccolo odore di fumo. Dopo la pulizia, l'odore cui quod si riscaldando a 200^ per 20 minuti in modalità di frittura ad aria.
6. Non immergere il corpo principale in acqua o risciac quarlo sotto l'acqua del rubinetto, poiché al suo interno sono presenti componenti elettronici e di riscaldamento.
7. Non copire l'ingresso e l'uscita dell'aria del prodotto durante il funzionamento.
8. Quando il prodotto è in funzione, la temperatura superficiale dell'uscita dell'aria, della pentola, della padella e del coperchio della padella è elevata. Non toccarli per evitare uszioni.

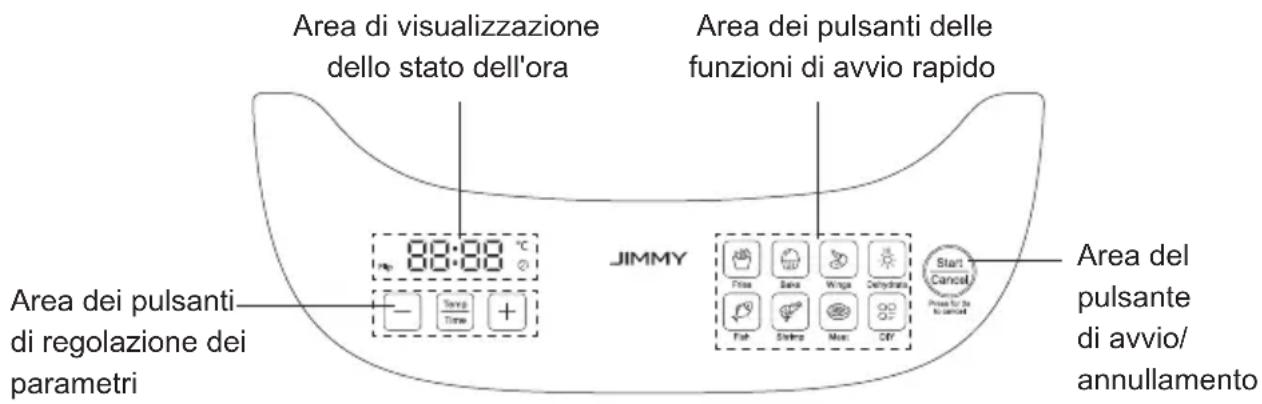

Descrizione delle funzioni

Area di visualizzazione dello stato dell'ora
- Quando si accende, lo schermo visualizza il tempo rimanente.
- Quando si accende, lo schermo visualizza la temperatura preimpostata.
- Quando "Flip" si accende con 3 segnali acustici, estrarre la pentola, capovolgere gli ingredienti del cibo e quando reinstallare la pentola nel corso principale e il prodotto riprenderà automaticamente a funzionare.
- "Fistrera temperatura e tempo corrispondenti
Area dei pulsanti delle funzioni di avvio rapido
Il prodotto è preimpostato con 7 funzioni di avvio rapido, tra cui patatine fritte, cottura al forno, ali, disidratazione, pesce, gamberetti, carne e una modalità fai da te. è possibile selezionare diretamente la funzione di avvio rapido o personalizzare la cottura.
Nota:
-
Nella modalità di frittura ad aria è possible utilizzato tutte le funzioni di avvio rapido.
-
In modalità grill, solo pesce, gamberi, carne e Fai da te possono essere utilizzati.
Area dei pulsanti di regolazione dei parametri
1.Pulsante " : serve a visualizzare la temperatura e l'ora.
2. pulsante “ 一 ““+ : In modalità di visualizzazione dell'ora: premere “ 一 O“+” per regolare il tempo di cottura. L'intervallo di regolazione è 1-45 minuti. Premendo a lungo il pulsante è possibile regolare rapidamente l'ora. In modalità di visualizzazione della temperatura: premere “ 一 O“+ per regolare la temperatura di cottura. L'intervallo di regolazione in modalità frittura ad aria è compreso tra 50^ e 200^ e l'intervallo di regolazione in modalità griglia è 150^ - 220^ . Premendo a lungo il pulsante è possibile regolare rapidamente la temperatura.
Area del pulsante di avvio/annullamento
- Pulsante “: dopo aver impostato la funzione e i parametri, premere il pulsante per avviare la cottura.
- Durante l'impostazione dei parametri o la cottura, tenere premuto "per due secondi per tornare allo stato di attesa; sul display appeare ---".----".
Interruttore di funzione
Questa macchina ha due funzioni: friggere ad aria e grigliare. Per passare da una funzione all'altra, procedere come segue.
1. Dalla modalità di frittura ad aria alla modalità di cottura alla griglia:
Estrarre la friggitrice (Fig. 5), premere e tenere premuto il pulsante di ribaltamento quando si tiene l'impugnatura di ribaltamento (Fig. 6), capovolgere la parte superiore della macchina nella direzione della freccia alla strata nell'imagine (Fig. 7). Quando si sente un "clic", significa che la macchina è stata girata in posizione. Posizionare la griglia sul corpo principale per l'uso (Fig. 8).

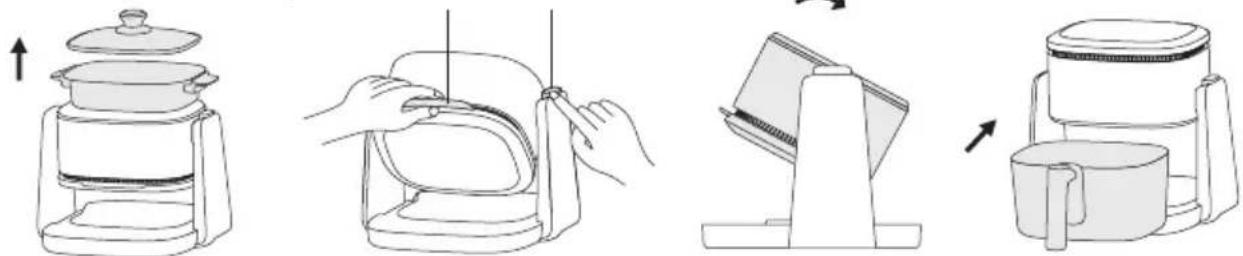

2. Dalla modalità griglia alla modalità frittura ad aria:
Rimuovere prima la padella della griglia (Fig. 9), tenere premuto il pulsante di ribaltamento quando si tiene l'impugnatura di ribaltamento (Fig. 10) e capovolgere la parte superiore della macchina nella direzione individata alla freccia (Fig. 11). Quando si sente un "clic", significa che l'apparecchio è stato girato in posizione. Inserire la pentola per friggere nella macchina per l'uso (Fig. 12).

Impugnatura rotante Inverti il pulsante
Fig 9 Fig 10 Fig 11 Fig 12
Nota:
- La macchina può essere ribaltata solo nella direzione richiesta dall'imagine, non può essere ribaltata nella direzione opposta.
- Non usare la forza bruta durante il processo di capovolgimento. Quando si scopre che non è possibile eseguire il capovolgimento, confermare se il pulsante di capovolgimento è premuto e se la direzione del capovolgimento è corretta.
- Se la macchina ha appena finito di funzionare, Durante il capovolgimento, fare attenzione a non toccare il tubo di riscaldamento e le parti metalliche vicine per evitare scottature.
Operation steps
1.Esempio di modalità di frittura ad aria "Ali"
① Regolare la macchina sullo stato di frittura ad aria (Fig13)
② Assicurarsi che la gomma siliconeica sia sulla staffa del risper e posizionare correttamente il piatto risper nella pentola (con le quattro gambe rivolte verso il basso) (Fig. 14).
③ Adagiare le ali di pollo marinate sulla staffa del crisper (Fig. 14).
④ Installare la pentola per friggere nel corpo principale e spinnerla in posizione (Fig 15-16).
⑤ Premere il pulsante " hell'area delle funzioni di avvio rapido, lo schermo alla 200 ^ C, 20min.
⑥ Premere il pulsante "per avviare la cottura, lo schermo del display inizia a migliorare il tempo rimanente.
⑦ Quando il tempo di cottura è altre la metà, il prodotto emette un segnale acustico e l'indicatore di "ribaltamento" dell'area del display continua a lampeggiare. Si prega di estrarre la padella e la macchina mettera in pausa la cottura. Dop o aver capovolto le ali di pollo e posizionato la padella, la macchina continuera a cuocere.
⑧ Quando il prodotto emette cinque bip, la cottura è completata e l'area del display在哪 "Fine". Rimuovere con attenzione la pentola e rimuovere gli ingredienti.
- La macchina non ha un pulsante di pausa. Se è necessarioMETtere in pausa, estrarre la friggitrice per mettere in pausa e lo schermo del display visualizza "APERTO". La macchina riprende a funzionare dopo la reinstallazione.
- Quando si installa la pentola per friggere, assicurarsi di spingerla verso il basso e inserirla in posizione con il corso principale.

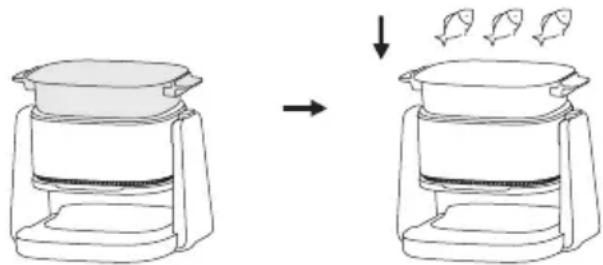

2. Esempio di modalità di frittura ad aria "Pesce"
① Regolare la macchina sullo stato di grigliatura e assemblare la griglia (Fig17)
② Premere il pulsante " nell'area delle funzioni di avvio rapido, lo schermo在哪 200^ 、20min.
③ Mettere l'olio nella padella della griglia, premere il pulsante "per avviare il preriscaldamento, lo schermo del display inizia a migliorare il tempo rimanente.
Dopo 3 minuti, mettere il pesce in padella per grigliare (Fig 18), girare il pesce al momento opportuno.
⑤ Quando il prodotto emette cinque bip, la cottura è completata e l'area del displaylotha "Fine". Rimuovere con attenzione la griglia ed estrarre gli ingredienti.

Fig 17 Fig 18
Nota:
- Quando si installa la bistecchiera, accertarsi che sua posizionata in piano e priva di deformazioni.
- Quando si utilizes la modalità grill, prestareattenzione all'avvertenza sull'etichetta antiscottatura per evitare uszioni.
- Il coperchio della padella può migliorare l'efficienza del riscaldamento e ridurre l'evaporazione dell'acqua. Puoi scegliere se utilizzare il coperchio della padella in base alle tue esigenze.
Tabella di confronto delle ricette
La tabella seguente ti aiuntera a scegliere le impostazioni di base per gli ingredienti che desideri cucinare e queste impostazioni sono solo di riferimento. A causa delle diverse fonti, dimensioni, forme e marche di ingredienti, potrebbero esserci lievi differenze. è possibile regolare lo stato migliorhe che si desidera in baseagli ingredienti.
Ricetta frittura ad aria
| No | Tipodi ricetta | Volume proposto | Temperatura predefinita (℃) | Temperatura regolabile (℃) | Tempo predefinito (minimo) | Tempo regolabile (minimo)) | Capovolgere o meno a metà tempo |
| 1 | Patatine fritte | 300 grammi | 185 50-2 | 00 20 1~45 Sì | |||
| 2 | Cottura alorno | / 150 | 50-200 22 1~45 NO | ||||
| 3 Ali | 300 grammi | 200 50-2 | 00 20 1~45 Sì | ||||
| 4 Deidrato / 70 | 50 ~ 80 3 ore 3~8 ore | NO | |||||
| 5 | Pesce | 220 g | 200 | 50-200 | 20 | 1~45 | Sì |
| 6 | Gamberetti | 200 g | 200 | 50-200 | 8 | 1~45 | NO |
| 7 | Carne | 130 g | 200 | 50-200 | 10 | 1~45 | Sì |
| 8 | Fai da te | / | 200 | 50-200 | 20 | 1~45 | / |
Ricetta alla griglia
| No | Tipo di ricetta | Volume proposto | Temperatura predefinita (℃) | Temperatura regolabile (℃) | Default Time (minimo) | Tempo predefinito (minimo) | Capovolgere a metà tempo o no |
| 1 | Pescare | 60 g | 220 | 150-220 | 20 | 1~45 | / |
| 2 | Gamberetto | 200 g | 220 | 150-220 | 10 | 1~45 | / |
| 3 | Carne | 130 g | 220 | 150-220 | 8 | 1~45 | / |
| 4 | Fai da te | / | 220 | 150-220 | 30 | 1~45 | / |
Pulizia e manutenzione
- Scollegare la spina di alimentazione dalla presa e attendere che il corpo della macchina si raffreddi prima della pulizia e della manutenzione, altrimenti potrebbero verificarsi pericoli quali scosse elettriche, incendi e scottature.
- Dopo la cottura, attendere che la pentola o la padella si raffreddino prima di pulire le rimanenti macchie di olio nella pentola o nella padella.
- Non immergere il corpo principale in acqua o sciacquarlo tanto l'acqua del rubinetto. Utilizzare,invece un panno umido per pulire la superficie.
- Si consiglia di utilizzare acqua tiepida, detersivo e una spugna non abrasiva per pulire la padella, la teglia, la staffa del risper o il coperchio della teglia.
- Non usare la lavastoviglie per lavare la pentola.
- Non mettere la pentola per friggere calda, la bistecchiera o il coperchio della bistecchiera che ha appena terminato la cottura in acqua o in frigorifero, al fine di evitare danni causati da colpi di freddo e caldo al prodotto.
Important note sulla sicurezza
Si prega di leggere attendamente questo manuale prima di utilizzare quello prodotto per evitare un funzionamento errato o qualsiasi pericolò e conservarlo correttamente per future consultazioni. Devono essere rispetto le seguenti precauzioni di sicurezza quando si usa quello prodotto:
Questo apparecchio non deve essere utilizzato da bambini di età compresa tra 0 e 8 anni. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni se costamente sorvegliati. Questo apparecchio può essere utilizzato da persone con capacità fisiche, sensoriali o mentali ridotte o privile di esperienza e conoscenza se sono state supervisionate o struite sull'uso dell'apparechio in modo sicuro e se comprehendo i rischi connessi. Tenere l'apparechio e il suo cavo fuori alla portata dei bambini di età inferiore a 8 anni. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini.
Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo o gruppo speciale disponibile presso il produttore o il suo agente di servizio.
L'apparecchio non è progettato per essere azionato mediante un timer esterno o un sistema di controllo remoto separato.
L'apparecchio non deve essere immerso.
Questo appearecchio è destinato all'uso in applicazioni domestiche e simili come:
- aree cucina per il personale in negoti, uffici e altri ambienti di lavoro;
- agriturismi;
- da clienti in hotel, motel e altri ambienti di tipo residenziale;
- ambienti tipo bed and breakfast.
Precauzioni:
- Potrebbero esserci lievi differenze tra il design del prodotto e i dati delle specifiche tra il manuale d'uso e il prodotto reale. Si prega di fare riferimento al prodotto reale per l'accuratezza
- Se ci sono bambini nelle vicinanze, utilizzare quello prodotto con particolare cautela e non lasciare che i bambini lo usino da soli.
- Quando il prodotto è acceso o si sta raffreddando, il prodotto e il suo cavo di alimentazione devono essere tenuti fuori alla portata dei bambini di età inferiore a 8 anni.
- Il prodotto deve essere utilizzato在整个 cura di un attività.
5.Non lasciare che il cavo di alimentazione tocchi superfici calde. - Se si verificano malfunzionamenti o anomalie durante l'uso, interrompere immediamente l'uso e attendere fino a quando non viene testato dal servizio post-vendita del distributore locale JIMMY prima di continuare ad uso. Tutte le riparazioni devono essere eseguite da personale professionale.
- Prima dell'uso, controllare se il cavo di alimentazione, la spina e altri componenti sono danneggiati. Se si riscontrano anni, interrompere l'utilizzo del prodotto.
- Prima dell'uso, verificare che la tensione di ingresso sia conforme all'etichetta del prodotto e che la presa di corrente sia collegata a terra. Utilizzato una presa di corrente separata.
- Quando si estrae il prodotto alla scatola, estrarre la macchina e gli accessori separatamente per evitare che la macchina cada e causi danni.
- Il prodotto deve essere collocato su una superficie stabile quando sospeso dall'uso.
11.Non utilizzato il prodotto su piani inclinati o instabili e tenerlo lontano da fonti di calore per evitare di danneggiare i componenti in plastica. Non avvincinarlo o posizionarlo su apparecchi elettrici. - Il prodotto non deve essere utilizzato in prossimità o tutto tende o altri materiali combustibili.
- Non posizionare il prodotto contro il muro o altri prodotti. Lasciare almeno 10 cm di spazio libero dietro, su entrambi i lati e sopra il prodotto. Non posizionare altri oggetti sul prodotto.
14.L'apparecchio è dotato di una superficie riscaldante. Quando lo si utilizza per le personne che non sono sensibili al calore (come i pazienti con diabetes), è necessario prestare attenzione all'utilizzo con l'aiuto di persona sane. - Durante il riscaldamento, non coprire l'ingresso e l'uscita dell'aria.
- Durante o dopo il riscaldamento, se la padella o la bistecchiera non si sono raffreddate, non toccarle direttamente con le mani per evitare scottature.
- Durante il riscaldamento, vapore ad alta temperatura verrà rilasciato dall'uscita dell'aria, le mani e il viso devono essere tenuti a una distance di sicurezza dall'uscita dell'aria per evitare di ustanarsi.
- Quando si estrae la pentola della friggitrice riscaldata dalla macchina, prestareattenzione al vapore ad alta temperatura e all'aria calda per evitare scottature.
- La superficie del prodotto = con il symbolo di alta temperatura '' '' può diventarare calda durante il funzionamento. Prestare particolare attenzione per evitare uszioni.
- Non spostare la macchina quando è in funzione.
- Tenere il gruppo pentola e bistecchiera quando si sposta la macchina, per evitare che cada, causando lesioni o danni.
- Non utilizzato accessori o componenti prodotti da altri produttori sulla raccomandazione di JIMMY, Altrimenti la garanzia non sare più valida.
-
Que lo non quo essere azionato con un timer esterno o un sistema di controllo remoto independente.
-
Non mettere la pentola calda dopo la cottura direttamente in acqua fredda o in frigorifero per evitare danni.
- Non usare molta forza per girare la testa della macchina. Se non si riesce a girarla, verificare che il pulsante di rilascio sua premuto e che la direzione di rotazione sua corretta.
- Dopo aver utilizzato la funzione di frittura ad aria del prodotto, non capovolgere immediatamente il corpo principale con le mani per evitare che queste tocchino l'elemento riscaldante e causino lesioni.
- Quando il prodotto è in modalità grill, non posizionare la pentola della friggitrice direttamente sull'elemento riscaldante per riscaldarla, per evitare che la pentola della friggitrice si rompa e causi lesioni.
| Problema Cause | se possibili Soluzione | |
| La macchina non si accende | Non collegata alla presa di corrente. | Inserire la spina nella presa di corrente. |
| Non premere il pulsante di avvio/annullamento. | Premere il pulsante di avvio/annullamento per azionaria. | |
| Padella ad aria non assemblata in posizione. | Assemblare la pentola ad aria in posizione. | |
| Danni ai PCB. Contattare il servizio per la riparazione. | ||
| Ingredienti non completamente cotti | Troppi ingredienti. Diminuire la quantità di ingredienti. | |
| Tempo di cottura troppo breve. Aumentare il tempo di cottura. | ||
| Temperatura di cottura troppo Bassa. | Aumentare l'impostazione della temperatura. | |
| Pentola ad aria non installata in posizione, la perdita d'aria causa una temperature troppo Bassa. | Controllare se la pentola per friggere ad aria è montata in posizione senza inclinazione. | |
| La teglia per grigliare non è montata in posizione e troppo lontana dal riscaldatore, causando una temperature della teglia per grigliare troppo Bassa. | Ispezionare se la teglia per grigliare è montata in posizione con inclinazione e piegatura. | |
| Problema Cause | Use possibili Soluzione | |
| Fumo bianco dal prodotto | Il prodotto sta cucinando ingredienti con molto olio. | Quando si cucinano ingredienti ricchi di olio, l'olio produrà fumo bianco e la friggitrice potrebbe essere più calda del normale, il che non influirà sull'effetto finale della cottura. |
| Sono ancora presenti residui di olio dall'ultimo utilizzo sulla staffa del risper o sulla padella. | Assicurarsi che il supporto per frutta e verdura e la pentola per friggere siano puliti correttamente dopo agli utilizzato. | |
| Lo schermo在哪 | NTC circuito aperto o cortocircuito. | Contattare il servizio per la riparazione. |
Note: in caso di altri guasti, poiché sono necessari strumenti speciali, INVARE al centro di riparazione designato per la riparazione o contattare il distributore JIMMY locale per una consulenza.
Specifiche di prodotto
Parametro tecnico
| Nome del prodotto Friggitrice ad aria | |
| Modello numero AF3 | |
| Tensione nominale 220V-240V~ | |
| Frequenza nominale 50-60Hz | |
| Potenza nominale 1100W | |
| Capienza stimata | 4L |

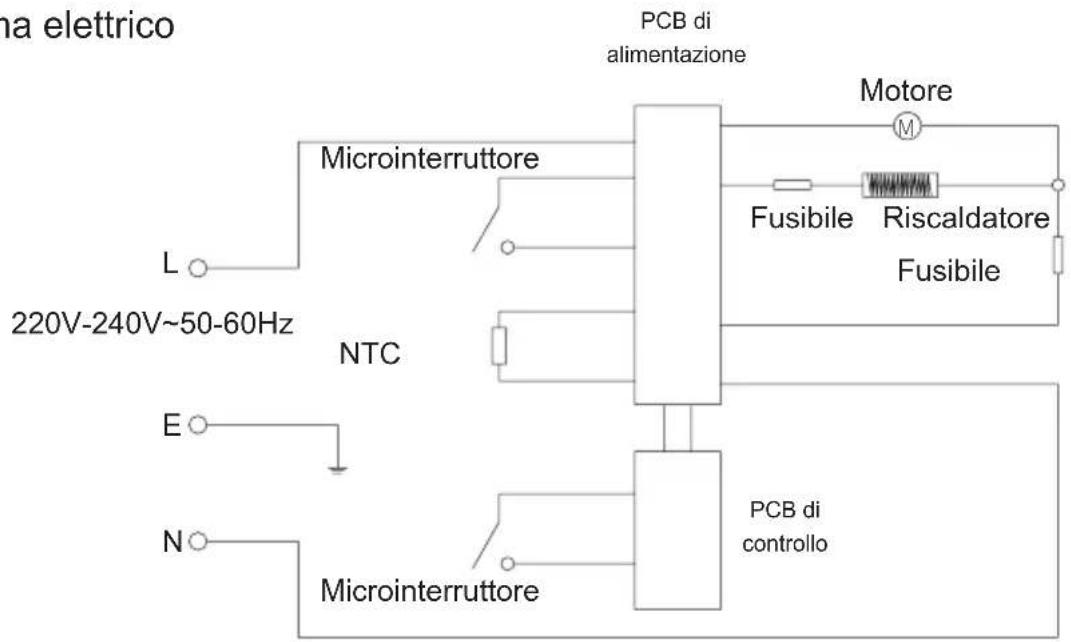

Schema elettrico
Informazioni sul produttore
| Produttore Kingclean | Electric Co., Ltd |
| Indirizzo | No.1 Xiangyang road, Suzhou New District,Jiangsu province, 215009, China |
C E
Disposal Disposizione
La macchina, gli accessori e l'imballaggio devono essere suddivisi per un riciclo rispetto dell'ambiente.

Non smaltire l'aspirapolvere e le sue parti assieme ai rifiuti domestici!
Con riserva di modifichezza preavviso.
Informazioni di garanzia
Il corso centrale di quello prodotto gode di una garanzia di un anno alla data di acquisto. Sono escludi alla garanzia la normale usura, l'uso commerciale, le modifiche all'apparecchio acquistato, le attività di pulizia, le consequencesdi un uso improprio o di danni da parte dell'acquirente o di terzi, i anni che possono essere attribuiti a circostanze esterne (tensione anomala, calamità naturali, ecc.).
