INSTRUKCJA OBSŁUGI AF3 JIMMY

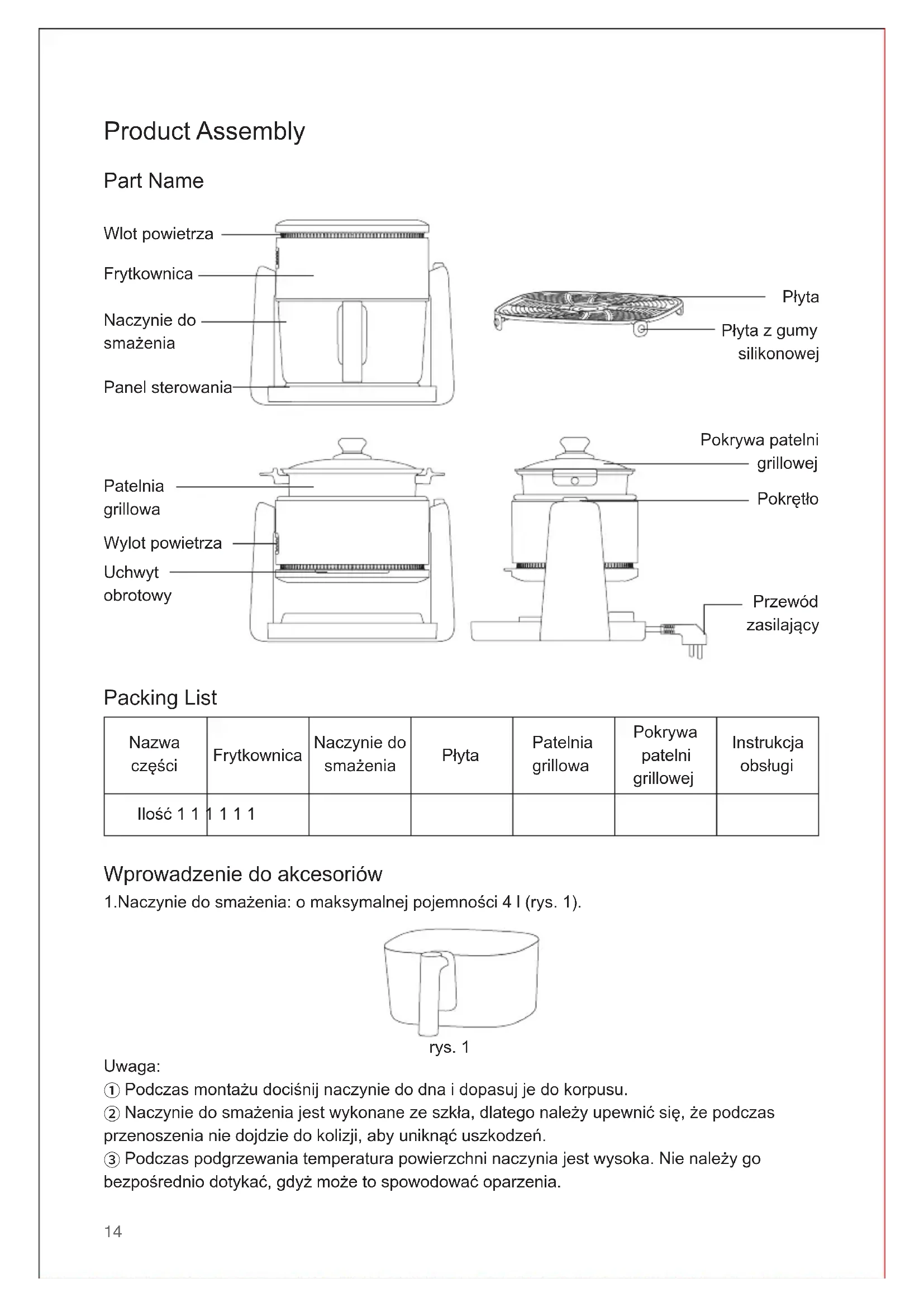

Podczas montażu dociśnij naczynie do dna i dopasuj je do korpusu.

Naczynie do smażenia jest wykonane ze szkła, dlatego należy upewnić się, że podczas przenoszenia nie dojdzie do kolizji, aby uniknąć uszkodzeń.

Podczas podgrzewania temperatura powierzchni naczynia jest wysoka. Nie należy go bezpośrednio dotykać, gdyż może to spowodować oparzenia.15 rys. 2 rys. 3 rys. 4

Nie wkładaj gorącego naczynia po gotowaniu do wody lub lodówki, aby uniknąć uszkodzenia szkła. 2.Płyta: Płyta jest zainstalowana wewnątrz naczynia do smażenia (z czterema nóżkami skierowanymi w dół) i można ją wyjąć w celu wyczyszczenia. Jej główną funkcją jest unoszenie składników do góry, aby zapewnić lepszą cyrkulację gorącego powietrza i pomóc w ich równomiernym podgrzaniu(rys. 2). Uwaga:

Z wyjątkiem specjalnych wymagań, podczas smażenia należy używać płyty, w przeciwnym razie może to wpłynąć na efekt końcowy.

Umieść składniki w jednej warstwie na płycie, nie układaj ich jedna na drugiej, w przeciwnym razie może to wpłynąć na efekt końcowy. Patelnia grillowa: patelnia grillowa służy głównie do smażenia lub grillowania żywności (rys. 3). Uwaga:

Podczas montażu patelni grillowej należy upewnić się, że jest ona stabilnie umieszczona na korpusie.

Podczas nagrzewania temperatura powierzchni patelni jest wysoka. Nie należy dotykać jej bezpośrednio, gdyż może to spowodować oparzenia.

Patelnia grillowa służy wyłącznie do smażenia i grillowania. Nie należy jej używać do podgrzewania płynów.

4. Pokrywa patelni grillowej: Pokrywa patelni grillowej jest używana razem z patelnią grillową,

aby poprawić wydajność ogrzewania i zapobiec rozpryskiwaniu (rys. 4). Uwaga: Pokrywa patelni grillowej jest wykonana ze szkła, dlatego należy upewnić się, że podczas przenoszenia nie dojdzie do zderzenia, aby uniknąć jej uszkodzenia.16 Użycie produktu Przed pierwszym użyciem należy zwrócić uwagę na następujące kwestie: 1.Przeczytaj uważnie niniejszą instrukcję obsługi. 2.Produkt należy umieścić na stabilnym i płaskim blacie. Nie należy umieszczać go na powierzchni podatnej na nagrzewanie. 3.Przed podłączeniem do gniazda zasilania należy upewnić się, że zasilanie wynosi 220V-240V~ i że jest uziemione. 4.Przed pierwszym użyciem należy umyć naczynie do smażenia, uchwyt, patelnię grillową i pokrywę patelni grillowej ciepłą wodą z detergentem i nieścierną gąbką. 5.Podczas pierwszego użycia normalne jest wydzielanie niewielkiej ilości dymu. Po wyczyszczeniu, zapach można usunąć poprzez podgrzanie w temperaturze 200

przez 20 minut w trybie smażenia. 6.Nie należy zanurzać korpusu w wodzie ani płukać go pod wodą z kranu, ponieważ znajdują się w nim elementy elektroniczne i grzewcze. 7.Nie zakrywaj wlotu i wylotu powietrza produktu podczas pracy. 8.Podczas pracy produktu temperatura powierzchni wylotu powietrza, naczynia do smażenia, patelni grillowej i pokrywy patelni grillowej jest wysoka. Nie należy ich dotykać, aby uniknąć poparzeń. Function Description Obszar wyświetlania czasu Przyciski funkcji szybkiego uruchamiania Przyciski regulacji parametrów Przycisk Start/ Cancel Obszar wyświetlania czasu 1.Gdy świeci się symbol“ ”na ekranie wyświetlany jest pozostały czas. 2.Gdy świeci się symbol“ ” na ekranie wyświetlana jest ustawiona temperatura. 3.Gdy komunikat "Flip" zaświeci się po 3 sygnałach dźwiękowych, należy wyjąć naczynie do smażenia, obrócić składniki potrawy, a następnie ponownie umieścić naczynie do smażenia w urządzeniu, co spowoduje automatyczne wznowienie pracy. 4.“ ” pokaże odpowiednią temperaturę i czas. Przyciski funkcji szybkiego uruchamiania Produkt jest wyposażony w 7 funkcji szybkiego startu, w tym: frytki, pieczenie, skrzydełka, odparowanie, ryby, krewetki, mięso i tryb DIY. Możesz bezpośrednio wybrać funkcję szybkiego startu lub dostosować gotowanie.17 Uwaga: 1.W trybie smażenia można korzystać ze wszystkich funkcji szybkiego uruchamiania. 2.W trybie grillowania można używać tylko funkcji przygotowania ryb, krewetek, mięsa i DIY. Przyciski regulacji parametrów 1.“1.Przycisk:

Służy do wyświetlania temperatury i czasu.. 2.“Przyciski:

W trybie wyświetlania czasu: Naciśnij przycisk

aby dostosować czas gotowania. Zakres regulacji wynosi od 1 do 45 minut. Przytrzymanie przycisku umożliwia szybką regulację czasu. W trybie wyświetlania temperatury: Naciśnij

aby dostosować temperaturę gotowania. Zakres regulacji w trybie smażenia wynosi od 50

, a zakres regulacji w trybie grillowania wynosi od

. Przytrzymanie przycisku umożliwia szybką regulację temperatury. Przycisk Start/Cancel

Po ustawieniu funkcji i parametrów: Naciśnij przycisk:

aby zacząć gotowanie.

2. Podczas ustawiania parametrów lub gotowania naciśnij przycisk

i przytrzymaj przez dwie sekundy, aby powrócić do stanu czuwania, a na wyświetlaczu pojawi się "----". Przełączanie funkcji To urządzenie ma dwie funkcje: smażenie i grillowanie. Postępuj zgodnie z poniższymi krokami, aby przełączać między tymi dwiema funkcjami.

1. Zmiana trybu smażenia na tryb grillowania:

Najpierw należy wyjąć naczynie (rys. 5), nacisnąć i przytrzymać przycisk obracania, trzymając jednocześnie uchwyt (rys. 6), obrócić górną część urządzenia w kierunku wskazanym strzałką na rysunku (rys. 7). Gdy rozlegnie się dźwięk "kliknięcia", oznacza to, że naczynie zostało ustawione na swoim miejscu. Umieść patelnię grillową na korpusie urządzenia (rys. 8). Uchwyt Przycisk obracania rys. 5 rys. 6 rys. 7 rys. 8 2.Zmiana trybu grillowania na tryb smażenia: Najpierw zdejmij patelnię grillową (rys. 9), naciśnij i przytrzymaj przycisk obracania, trzymając jednocześnie uchwyt (rys. 10), a następnie obróć górną część urządzenia w kierunku wskazanym strzałką (rys. 11). Gdy rozlegnie się dźwięk "kliknięcia", oznacza to, że urządzenie zostało ustawione na swoim miejscu. Umieść naczynie do smażenia w urządzeniu (rys. 12).18 Uchwyt Przycisk obracania rys. 9 rys. 10 rys. 11 rys. 12 Uwaga:

1. Urządzenie można obrócić tylko w kierunku wskazanym na rysunku, nie można go obrócić w

przeciwnym kierunku.

2. Podczas procesu odwracania nie należy używać nadmiernej siły. Jeśli okaże się, że

obrócenie nie jest możliwe, należy sprawdzić, czy przycisk obracania jest wciśnięty i czy kierunek obracania jest prawidłowy.

3. Jeśli urządzenie właśnie zakończyło pracę, podczas obracania należy uważać, aby nie

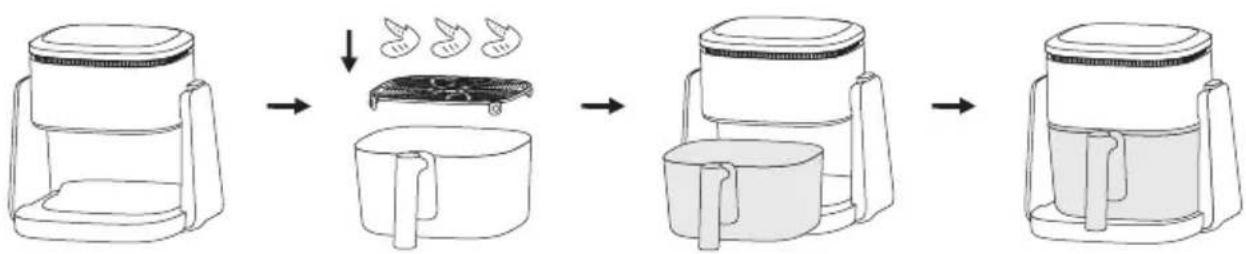

dotknąć przewodu grzejnego i pobliskich części metalowych, aby uniknąć oparzeń. Etapy działania 1.Przykład trybu smażenia

Ustaw urządzenie na tryb smażenia (rys. 13)

Upewnij się, że guma silikonowa znajduje się na wsporniku pojemnika na żywność i umieść płytę prawidłowo w naczyniu do smażenia (czterema nóżkami skierowanymi w dół) (rys. 14).

Połóż zamarynowane skrzydełka kurczaka płasko na uchwycie płyty (rys. 14).

Włóż naczynie do smażenia do korpusu i wciśnij je na miejsce (rys. 15-16).

Naciśnij przycisk “ ” w obszarze funkcji szybkiego uruchamiania, na wyświetlaczu pojawi się 200

Naciśnij przycisk “ ” aby rozpocząć gotowanie, ekran wyświetlacza zacznie pokazywać pozostały czas.

Gdy czas gotowania przekroczy połowę, urządzenie wyemituje sygnał dźwiękowy, a wskaźnik w obszarze wyświetlacza będzie migać. Wyciągnij patelnię, a urządzenie wstrzyma gotowanie. Po odwróceniu skrzydełek kurczaka i zamontowaniu patelni z powrotem, urządzenie będzie kontynuować gotowanie.

Gdy urządzenie wyemituje pięć sygnałów dźwiękowych, gotowanie zostanie zakończone, a na wyświetlaczu pojawi się komunikat "End" (Koniec). Ostrożnie wyjmij naczynie do smażenia i wyjmij składniki. rys. 13 rys. 14 rys. 15 rys. 1619 Uwaga:

1. Urządzenie nie jest wyposażone w przycisk pauzy. Aby wstrzymać pracę, należy wyciągnąć

naczynie, a na wyświetlaczu pojawi się komunikat "OPEN". Urządzenie wznawia pracę po ponownym włożeniu naczynia. 2.Podczas montażu naczynia do smażenia należy pamiętać o dociśnięciu go do dna i dopasowaniu do korpusu.

2. Przykład trybu grillowania

Ustaw urządzenie na tryb grillowania i włóż patelnię grillową (Rys. 17).

Naciśnij przycisk “ ” w obszarze funkcji szybkiego uruchamiania, ekran wyświetlacza pokaże 200

Wlej olej na patelnię grillową, naciśnij przycisk “ ” aby rozpocząć podgrzewanie, ekran wyświetlacza zacznie pokazywać pozostały czas.

Po 3 minutach przełóż rybę na patelnię do grillowania (rys. 18), odwróć rybę w odpowiednim czasie.

Gdy produkt wyemituje pięć sygnałów dźwiękowych, gotowanie zostanie zakończone, a na wyświetlaczu pojawi się komunikat "End" (Koniec). Ostrożnie wyjmij patelnię grillową i składniki. rys. 17 rys. 18 Uwaga:

1. Podczas wkładania patelni grillowej należy upewnić się, że jest ona umieszczona płasko.

2. Podczas korzystania z trybu grillowania należy zwrócić uwagę na etykietę ostrzegającą przed

3. Pokrywa patelni może poprawić wydajność grzania i zmniejszyć parowanie wody. Można

wybrać, czy pokrywka ma być używana w zależności od potrzeb.20 No Rodzaj Proponowana objętość Domyślna temperatura

Regulacja temperatury

Flip at half time or not 1 Frytki 300g 185 50-200 20 1~45 Tak 2 Pieczenie / 150 50-200 22 1~45 Nie 3 Skrzydełka 300g 200 50-200 20 1~45 Tak 4 Odparowanie / 70 50~80 3h 3~8h Nie 5 Ryba 220g 200 50-200 20 1~45 Tak 6 Krewetki 200g 200 50-200 8 1~45 Nie 7 Mięso 130g 200 50-200 10 1~45 Tak 8 DIY / 200 50-200 20 1~45 / Tabela parametrów dla przepisów Poniższa tabela pomoże Ci wybrać podstawowe ustawienia dla składników, które chcesz ugotować, a ustawienia te służą wyłącznie jako odniesienie. Ze względu na różne źródła, rozmiary, kształty i marki składników mogą występować niewielkie różnice. W zależności od posiadanych składników można dostosować ustawienia do własnych potrzeb. Parametry dla przepisów na smażone dania Parametry dla przepisów na grillowane dania No Rodzaj Proponowana objętość Domyślna temperatura

Regulacja temperatury

1. Przed przystąpieniem do czyszczenia i konserwacji należy wyjąć wtyczkę zasilania z

gniazdka i zaczekać, aż korpus urządzenia ostygnie, w przeciwnym razie może dojść do porażenia prądem elektrycznym, pożaru lub poparzenia.

2. Po zakończeniu gotowania należy odczekać, aż naczynie ostygnie, a następnie wyczyścić

plamy oleju pozostałe w naczyniu.

3. Nie zanurzaj korpusu w wodzie ani nie płucz go pod bieżącą wodą. Zamiast tego należy

przetrzeć powierzchnię mokrą szmatką.

4. Zaleca się używanie ciepłej wody, detergentu i nieściernej gąbki do czyszczenia naczynia do

smażenia, patelni grillowej, uchwytu lub pokrywy patelni grillowej.

5. Nie używaj naczynia w zmywarce.

6. Nie należy wkładać gorącego naczynia do smażenia, patelni grillowej lub pokrywy patelni

grillowej, które właśnie zakończyły gotowanie, do wody lub lodówki, aby zapobiec uszkodzeniom spowodowanym przez szok termiczny. Ważne uwagi dotyczące bezpieczeństwa Przed rozpoczęciem korzystania z tego produktu należy uważnie przeczytać niniejszą instrukcję, aby zapobiec nieprawidłowemu działaniu lub jakimkolwiek zagrożeniom. Podczas korzystania z tego produktu należy przestrzegać następujących środków ostrożności: Urządzenie nie może być używane przez dzieci w wieku od 0 do 8 lat. To urządzenie może być używane przez dzieci w wieku od 8 lat i starsze pod stałym nadzorem. Urządzenie może być używane przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające doświadczenia i wiedzy, jeśli są one nadzorowane lub zostały poinstruowane w zakresie bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia. Urządzenie i jego przewód należy przechowywać w miejscu niedostępnym dla dzieci w wieku poniżej 8 lat. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci. Jeśli przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód lub zestaw dostępny u dystrybutora lub jego przedstawiciela serwisowego. Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego wyłącznika czasowego lub oddzielnego systemu zdalnego sterowania. Nie wolno zanurzać urządzenia w jakichkolwiek płynach. To urządzenie jest przeznaczone do użytku w gospodarstwie domowym i podobnych zastosowaniach, takich jak: - kuchnie pracownicze, biura i inne środowiska pracy; - gospodarstwa rolne; - przez klientów w hotelach, motelach i innych środowiskach mieszkalnych;22 Środki ostrożności:

1. Mogą występować niewielkie różnice między obrazkiem w instrukcji obsługi a rzeczywistym

produktem. W celu uzyskania dokładnych informacji należy zapoznać się z rzeczywistym produktem.

2. Jeśli w pobliżu znajdują się dzieci, należy używać tego produktu ze szczególną ostrożnością i

nie pozwalać dzieciom na samodzielne korzystanie z niego.

3. Gdy produkt jest włączony lub chłodzony, produkt i jego przewód zasilający powinny

znajdować się poza zasięgiem dzieci poniżej 8 roku życia.

4. Produkt musi być używany pod opieką osoby dorosłej.

5. Przewód zasilający nie może dotykać gorących powierzchni.

6. Jeśli podczas użytkowania wystąpią jakiekolwiek usterki lub nieprawidłowości, należy

natychmiast zaprzestać użytkowania. Wszelkie naprawy muszą być wykonywane przez profesjonalny serwis.

7. Przed użyciem należy sprawdzić, czy przewód zasilający, wtyczka i inne elementy nie są

uszkodzone. W przypadku stwierdzenia jakichkolwiek uszkodzeń należy zaprzestać korzystania z produktu.

8. Przed użyciem należy sprawdzić, czy napięcie wejściowe jest zgodne z etykietą znamionową

produktu oraz czy gniazdo zasilania jest uziemione. Należy użyć oddzielnego gniazda zasilania.

9. Podczas wyjmowania produktu z opakowania należy wyjmować urządzenie i akcesoria

osobno, aby uniknąć upadku urządzenia i jego uszkodzenia.

10. Produkt musi być umieszczony na stabilnym blacie.

11. Nie używaj produktu na przechylonym lub niestabilnym blacie i trzymaj go z dala od źródeł

ciepła, aby uniknąć uszkodzenia plastikowych elementów. Nie zbliżaj ani nie umieszczaj urządzenia na urządzeniach elektrycznych.

12. Produkt nie powinien być używany w pobliżu lub pod zasłonami i innymi materiałami

13. Nie należy umieszczać produktu przy ścianie lub innych produktach. Należy pozostawić

co najmniej 10 cm wolnej przestrzeni z tyłu, po obu stronach i nad produktem. Nie umieszczaj innych przedmiotów na produkcie.

14. Urządzenie posiada powierzchnię grzewczą. W przypadku korzystania z urządzenia przez

osoby, które nie są wrażliwe na ciepło (takie jak pacjenci z cukrzycą), należy zwrócić uwagę na korzystanie z niego z pomocą zdrowych osób.

15. Podczas pracy urządzenia nie należy zakrywać wlotu i wylotu powietrza.

16.W trakcie lub po zakończeniu pracy urządzenia, jeśli naczynie lub patelnia grillowa nie ostygły, nie należy dotykać ich bezpośrednio rękami, aby uniknąć poparzenia. 17.Podczas pracy urządzenia z wylotu powietrza uwalniana jest para o wysokiej temperaturze, a ręce i twarz należy trzymać w bezpiecznej odległości od wylotu powietrza, aby zapobiec poparzeniu.

18. Podczas wyjmowania rozgrzanego naczynia z urządzenia należy uważać na parę o wysokiej

temperaturze i gorące powietrze, aby zapobiec poparzeniom.

19. Powierzchnia produktu może się nagrzewać podczas pracy. Należy zwrócić szczególną

uwagę, aby uniknąć poparzeń.

20.Nie należy przenosić urządzenia podczas jego pracy. 21.Podczas przenoszenia urządzenia należy trzymać naczynie i patelnię grillową, aby zapobiec ich upadkowi, obrażeniom ciała lub uszkodzeniu.23

22. Nie używaj akcesoriów lub komponentów wyprodukowanych przez innych producentów bez

rekomendacji JIMMY, w przeciwnym razie gwarancja straci ważność. 23.Ten produkt nie może być obsługiwany za pomocą zewnętrznego timera lub niezależnego systemu zdalnego sterowania.

24. Nie wkładaj gorącego naczynia po gotowaniu bezpośrednio do zimnej wody lub lodówki, aby

zapobiec jego uszkodzeniu.

25. Do obracania głowicy urządzenia nie należy używać dużej siły. Jeśli okaże się, że nie można

jej obrócić, należy sprawdzić, czy przycisk zwalniający jest wciśnięty i czy kierunek obrotu jest prawidłowy. 26.Po skorzystaniu z funkcji smażenia nie należy od razu odwracać korpusu rękami, aby nie dotknąć elementu grzejnego i nie spowodować obrażeń. 27.Gdy produkt działa w trybie grillowania, nie należy umieszczać naczynia do smażenia bezpośrednio na elemencie grzejnym w celu jego podgrzania, aby zapobiec pęknięciu naczynia do smażenia i spowodowaniu obrażeń. Rozwiązywanie problemów Przed wysłaniem produktu do naprawy należy najpierw sprawdzić poniższe informacje: Problemy Możliwe przyczyny Rozwiązanie Urządzenie nie może się włączyć Nie podłączono do gniazda zasilania. Włóż wtyczkę do gniazda zasilania. Nie naciśnięto przycisku Start/ Cancel. Naciśnij przycisk Start/Cancel, aby rozpocząć pracę. Naczynie do smażenia nie jest zamontowane na miejscu. Włóż naczynie na miejsce. Uszkodzenie płytki drukowanej. Skontaktuj się z serwisem w celu naprawy. Składniki nie są w pełni ugotowane Zbyt wiele składników. Umieść mniej składników. Zbyt krótki czas gotowania. Zwiększ czas gotowania. Zbyt niska temperatura gotowania Zwiększ ustawienia temperatury. Naczynie do smażenia nie jest zainstalowane na swoim miejscu, wyciek powietrza powoduje zbyt niską temperaturę. Sprawdź, czy naczynie jest zamontowane na miejscu. Patelnia grillowa nie jest zamontowana na miejscu i znajduje się zbyt daleko od grzałki, co powoduje zbyt niską temperaturę patelni grillowej. Sprawdź, czy patelnia jest zamontowana na miejscu.24 Note: If there is other failure, since special tools is needed, please send to appointed repairing center for repairing or contact local JIMMY distributor for consultant. Problemy Możliwe przyczyny Rozwiązanie Biały dym wydobywa się z produktu Produkt jest bogaty w olej. Podczas gotowania składników bogatych w olej, będzie wytwarzał on biały dym, a frytownica może być gorętsza niż zwykle, co nie wpłynie na końcowy efekt gotowania. Na uchwycie lub naczyniu do smażenia nadal znajdują się pozostałości oleju z ostatniego użycia. Po każdym użyciu należy upewnić się, że płyta i naczynie do smażenia są prawidłowo wyczyszczone. Ekran wyświetlacza pokazuje E1 Otwarty obwód lub zwarcie NTC Skontaktuj się z serwisem w celu naprawy. Specykacja produktu Parametry techniczne Nazwa produktu Frytkownica beztłuszczowa Model AF3 Napięcie znamionowe 220V-240V~ Częstotliwość znamionowa 50-60Hz Moc znamionowa 1100W Pojemność znamionowa 4L25 Circuit Diagram

220V-240V~50-60Hz Silnik Bezpiecznik Płytka drukowana zasilania Płytka drukowana sterowania Grzałka

NTC Mikroprzełącznik Informacje o producencie Producent Kingclean Electric Co., Ltd Adres No.1 Xiangyang Road, Suzhou New District, Jiangsu Province 215009, China Prawidłowa utylizacja Urządzenie, akcesoria i opakowanie powinny być poddane segregacji w celu przyjaznego dla środowiska recyklingu. Nie wolno wyrzucać urządzenia razem z odpadami domowymi. Zastrzega się możliwość wprowadzania zmian bez wcześniejszego powiadomienia. Bezpiecznik Mikroprzełącznik26 Produkt installieren Paketliste Lufteinlass Hauptmotor Fritteuse Bedienungsfeld Lufuauslass Rollgriff Deckel der Grillpfanne Bratpfanne Rolltaste Stromkabel Grill Grillsilikon Einführung in das Zubehör
