MANUALE UTENTE PC-HL 3116 ProfiCare

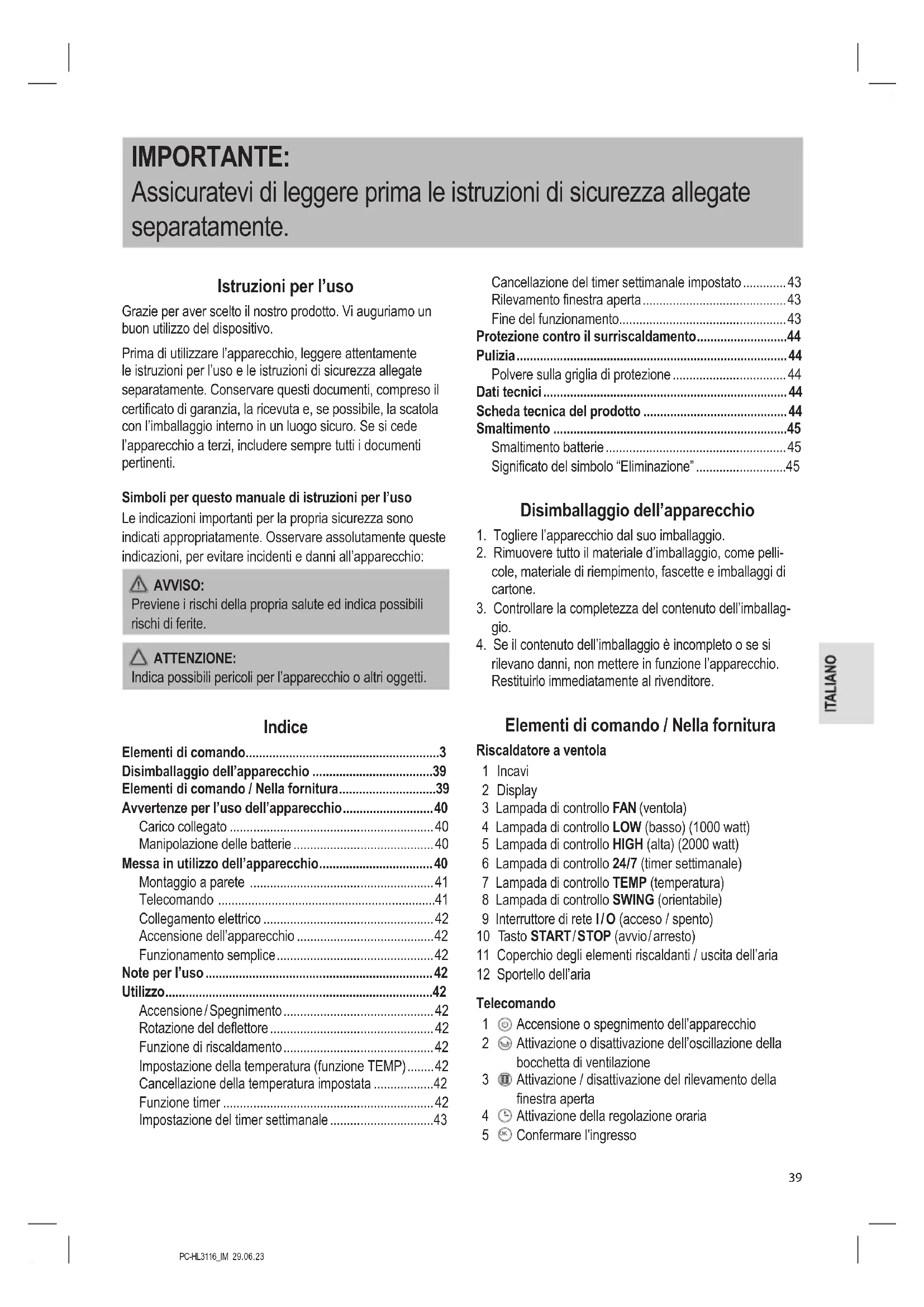

1. Togliere l’apparecchio dal suo imballaggio.

2. Rimuovere tutto il materiale d’imballaggio, come pelli-

cole, materiale di riempimento, fascette e imballaggi di cartone.

4. Se il contenuto dell’imballaggio è incompleto o se si

rilevano danni, non mettere in funzione l’apparecchio. Restituirlo immediatamente al rivenditore. Elementi di comando / Nella fornitura Riscaldatore a ventola 1 Incavi 2 Display 3 Lampada di controllo FAN (ventola) 4 Lampada di controllo LOW (basso) (1000 watt) 5 Lampada di controllo HIGH (alta) (2000 watt) 6 Lampada di controllo 24 / 7 (timer settimanale) 7 Lampada di controllo TEMP (temperatura) 8 Lampada di controllo SWING (orientabile) 9 Interruttore di rete I / O (acceso / spento) 10 Tasto START / STOP (avvio / arresto) 11 Coperchio degli elementi riscaldanti / uscita dell’aria 12 Sportello dell’aria Telecomando

Attivazione o disattivazione dell’oscillazione della bocchetta di ventilazione

Attivazione / disattivazione del rilevamento della finestra aperta

Attivazione della regolazione oraria

Disattivare la regolazione automatica della tempe- ratura o la regolazione oraria settimanale

Diminuire la temperatura 8 Vano batteria

Impostare la regolazione oraria settimanale

Impostazione del controllo automatico della temperatura

Selezione tra calore basso (LOW), calore alto (HIGH) e modalità ventilatore (FAN) Senza illustrazione 1 × Pile a bottone (CR 2025), già inserite nel vano batterie del telecomando 2 × Tassello 2 × Vite Avvertenze per l’uso dell’apparecchio

• Non appendere il riscaldatore direttamente sotto una presa di corrente.

• Assicurarsi di mantenere una distanza di sicurezza tra il cavo di alimentazione e l’involucro.

• Per evitare il surriscaldamento del riscaldatore, l’uscita dell’aria non deve essere coperta. Tende, tessuti e tutti i materiali combustibili devono essere tenuti ad almeno 1 m di distanza dall’uscita dell’aria.

• In nessun caso il termoventilatore può essere utilizzato in locali con presenza di gas esplosivi (ad es. benzina) o durante lavori con adesivi o solventi infiammabili (ad es. durante l’incollaggio o la verniciatura di parquet, PVC, ecc.).

• Non utilizzare il termoventilatore in stanze piccole se occupate da persone non in grado di uscire da sole, a meno che non sia prevista una supervisione costante.

• Non regolare mai il meccanismo di rotazione dell’air flap con le mani. Il meccanismo potrebbe danneggiarsi.

• Quando l’apparecchio non viene più utilizzato, staccare sempre la spina dalla presa di corrente. Carico collegato L’apparecchio è in grado di assorbire una potenza di 2000 W. ATTENZIONE: Sovraccarico!

• Quando si utilizza una prolunga, questa deve avere una sezione del cavo di almeno 1,5 mm².

• Non utilizzare una presa multipla perché l’apparecchio è troppo potente.

• Non collegare altri dispositivi potenti allo stesso circuito elettrico. Manipolazione delle batterie Non caricare le batterie! Non smontare le batterie! Non cortocircuitare le batterie! Tenere lontano dai bambini! Rispettare la polarità (+ / −)! Pericolo di esplosione! Non esporre le batterie a fonti di calore intenso, come sole, fuoco o simili.

• Le batterie possono perdere acido. Se il telecomando non viene utilizzato per un periodo di tempo prolungato, rimuovere le batterie.

• Se una batteria perde, non strofinare il liquido negli occhi o sulle mucose. In caso di contatto, lavarsi le mani e sciacquare gli occhi con acqua pulita. Rivolgersi a un medico se i disturbi persistono.

• Non è consentito utilizzare insieme tipi diversi di batterie e batterie nuove e usate.

• Le batterie non devono essere smaltite insieme ai rifiuti domestici. Restituire le batterie usate ai centri di raccolta competenti o al rivenditore. Messa in utilizzo dell’apparecchio Le superfici sensibili, come il display, possono essere protette da pellicole di plastica. Rimuovere queste pellicole di plastica.PC-HL3116_IM 29.06.23

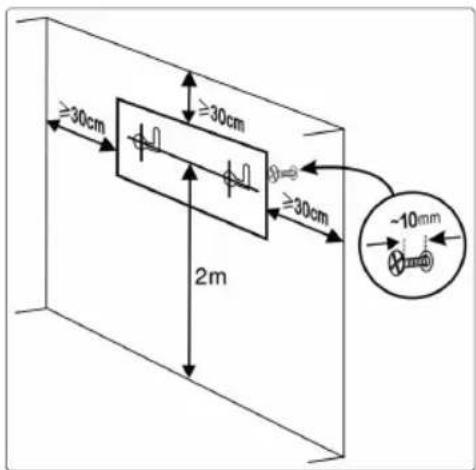

Montaggio a parete Utilizzare il materiale di montaggio fornito. Osservare i seguenti disegni di installazione.

• Accertarsi che nelle vicinanze vi sia una presa di corrente. La presa deve essere liberamente accessibile.

• Accertarsi preventivamente che nella parete non vi siano cavi che potrebbero danneggiarsi durante l’installazione.

• Praticare i fori a un’altezza di 2 m dal pavimento.

• La distanza dal soffitto e dalle pareti deve essere di almeno 30 cm.

1. Praticare due fori del diametro di 6 mm a una di-

2. Inserire nei fori i tasselli e le viti. Lasciare le viti

sporgere di circa 10 mm dalla parete.

3. Appendere l’apparecchio con gli incavi (A) sulle viti.

Spingere ora l’apparecchio in direzione (B) per fissarlo. - Quando si desidera staccare nuovamente l’apparec- chio dalla parete, farlo scorrere da (B) ad (A) e quindi sollevarlo dalla parete. Telecomando La cella al litio nel vano batterie del teleco- mando è stata protetta con una pellicola di plastica per il trasporto. Ciò prolunga la durata della batteria. Prima di utilizzare il telecomando per la prima volta, è necessario rimuovere la pellicola di plastica in modo che sia pronto per l’uso. Quando si utilizza l’apparecchio, assicurarsi che vi sia una chiara linea visiva tra il telecomando e il sensore sul display dell’apparecchio. Quando la portata del telecomando dimi- nuisce, è necessario sostituire la batteria. Per sostituire la batteria, procedere come segue:

1. Premere il blocco in direzione della

2. Estrarre il supporto della pila a tasto dal

3. Sostituire la pila con una dello stesso

tipo (CR 2025). Assicurarsi che la pola- rità sia corretta.

4. Spingere nuovamente il supporto nel vano batterie fino a

farlo scattare in posizione.PC-HL3116_IM 29.06.23

Collegamento elettrico

1. Assicurarsi che la tensione dell’apparecchio (vedi eti-

chetta) corrisponda alla tensione di rete da utilizzare.

2. Posizionare l’interruttore di rete sul lato destro dell’appa-

recchio in posizione O.

3. Collegare la spina di rete a una presa con messa a terra

installata correttamente. Accensione dell’apparecchio

• Posizionare l’interruttore di rete sul lato destro dell’ap- parecchio in posizione I. L’apparecchio avvia il motore per chiudere lo sportello dell’aria, che potrebbe essere ancora aperto. L’apparecchio passa quindi in modalità standby.

• L’utilizzo dell’apparecchio avviene tramite il telecomando. Funzionamento semplice È possibile accendere e spegnere l’apparecchio an- che senza il telecomando. A tal fine, premere il tasto START / STOP accanto all’interruttore di rete.

1. Premere il tasto per accendere l’apparecchio.

L’apparecchio si accende con l’impostazione della temperatura HIGH, la ventola (FAN) e l’oscillazione del deflettore (SWING).

2. Premere nuovamente il tasto per spegnere l’apparec-

chio. La modalità FAN viene avviata per 30 secondi e lo sportello dell’aria viene chiuso. L’apparecchio passa quindi alla modalità standby. Note per l’uso

• L’apparecchio è dotato di una protezione contro il surriscaldamento. Quando la temperatura ambiente raggiunge i 51 °C, l’apparecchio si spegne.

• Evitare di aprire porte e finestre durante il funzionamento del riscaldamento per non compromettere l’effetto riscaldante.

• Viene visualizzata la temperatura ambiente attuale.

• L’apparecchio si avvia sempre in modalità ventilatore.

• Le impostazioni possono essere effettuate solo durante il funzionamento. Utilizzo Accensione / spegnimento

• Premere il tasto per accendere l’apparecchio. Il ventilatore entra in funzione. La lampada di controllo FAN si accende.

• Premere nuovamente il tasto per spegnere l’apparec- chio. Se era attiva la modalità riscaldamento, la modalità FAN viene attivata per 30 secondi e lo sportello dell’aria viene chiuso. L’apparecchio passa quindi alla modalità standby. Rotazione del deflettore Premere il tasto per attivare o disattivare l’oscillazione del deflettore. La lampada di controllo SWING si accende quando la funzione è attivata. Funzione di riscaldamento Premere ripetutamente il tasto per passare tra le se- guenti modalità: LOW = Bassa temperatura e ventilatore. Le lampade di controllo LOW e FAN si accen- dono. HIGH = Alta temperatura e ventilatore. La lampada di controllo HIGH e FAN si accen- dono. FAN = È attiva solo la ventilatore. La lampada di controllo FAN si accende. Impostazione della temperatura (funzione TEMP) L’apparecchio seleziona automaticamente il livello di riscal- damento in base alla temperatura impostata. Non appena viene raggiunta la temperatura impostata, l’apparecchio spegne il riscaldamento. L’intervallo di temperatura regolabile è compreso tra 18 °C e 45 °C.

3. Confermare l’immissione con il tasto

. Il livello di tem- peratura desiderato viene mantenuto automaticamente. La lampada di controllo TEMP si accende. Ciò indica che la funzione è attivata. Cancellazione della temperatura impostata Per cancellare la temperatura precedentemente impostata, procedere come segue:

1. Premere prima il tasto

2. Per cancellare l’impostazione, premere ora il tasto

. La lampada di controllo TEMP si spegne. Funzione timer È possibile impostare il funzionamento dell’apparecchio per un determinato periodo di tempo.

1. Premere ripetutamente il tasto

per scegliere tra un’ora ( ) e otto ore ( ). L’impostazione ( ) disattiva la funzione.

2. Allo scadere del tempo impostato, viene emesso un

segnale acustico e l’apparecchio inizia un conto alla rovescia di 30 secondi. Al termine del conto alla rovescia, l’apparecchio passa alla modalità standby. - Per motivi tecnici, la funzione attivata non viene visua- lizzata. - La funzione non può essere selezionata quando il timer settimanale è attivo.PC-HL3116_IM 29.06.23

Impostazione del timer settimanale

• Il timer settimanale non può essere impostato quando l’apparecchio è in modalità ventilatore.

• Il timer settimanale può essere combinato con la funzione TEMP, la funzione SWING e la funzione “Rile- vamento finestra aperta”.

• Per utilizzare il timer settimanale, è necessario impostare prima l’ora corrente. L’ora corrente deve essere impo- stata alla prima messa in funzione dell’apparecchio e ogni volta che l’apparecchio viene scollegato dalla rete.

• I giorni della settimana sono indicati dalle seguenti cifre sul display:

Lunedì Martedì Mercoledì Giovedì

Venerdì Sabato Domenica Impostazione dell’ora corrente:

. Sul display appare l’indicazione (lunedì).

2. Selezionare il giorno della settimana in corso con i tasti

3. Immissione delle ore:

Sul display appare l’indicazione . L’impostazione viene effettuata con i tasti / . Confermare l’inseri- mento con il tasto

4. Immissione dei minuti:

Sul display appare l’indicazione . L’impostazione viene effettuata con i tasti / . Confermare l’inseri- mento con il tasto

Selezionare il timer settimanale:

• L’apparecchio dispone di timer settimanali preprogram- mati ( da a ) e di un timer settimanale programma- bile individualmente ( ).

• Con il timer settimanale , l’impostazione deve essere effettuata per tutti i giorni della settimana. È possibile impostare solo le ore, non i minuti. L’ora di arresto deve essere successiva all’ora di inizio.

• Se il timer settimanale è impostato nella modalità sele- zionata, l’apparecchio funziona fino all’ora di arresto. Al di fuori della modalità selezionata, il ventilatore continua a funzionare per 30 secondi. Dopodiché, l’apparecchio passa alla modalità standby.

• La funzione attivata è indicata dalle lampade di controllo 24 / 7 e dal lampeggiamento di LOW o HIGH. Non appena l’apparecchio si accende, le lampade di controllo si accendono.

• Di seguito sono elencati i timer settimanali preprogram- mati: Modalità Giorni settimanali Ora Lunedì – Domenica 8:00 – 17:00 Lunedì – Domenica 18:00 – 7:00* Lunedì – Venerdì 8:00 – 17:00 Modalità Giorni settimanali Ora Lunedì – Venerdì 18:00 – 7:00* Sabato – Domenica 0:00 – 23:59

• L’apparecchio funziona fino al mattino successivo.

1. Premere ripetutamente il tasto

per selezionare il timer settimanale desiderato.

2. Confermare la selezione con il tasto

3. Timer settimanale programmabile individualmente:

Selezionando il timer settimanale , il display visua- lizza ora (lunedì).

4. Selezionare il giorno della settimana desiderato da

(lunedì) a (domenica) con il tasto o . Confermare l’inserimento con il tasto

5. Confermare la selezione con il tasto

6. Impostare l’ora di arresto con il tasto o .

se si desidera impostare un altro giorno della settimana. In caso contrario, attendere che l’apparecchio scorra lentamente i giorni della settimana fino a . A questo punto viene applicata l’impostazione predefinita. Cancellazione del timer settimanale impostato Per cancellare il timer settimanale precedentemente impo- stato, procedere come segue:

1. Premere prima il tasto

2. Per cancellare l’impostazione, premere ora il tasto

. La lampada di controllo 24 / 7 si spegne. Rilevamento finestra aperta

• Questa funzione può essere selezionata solo quando l’apparecchio è in funzione riscaldamento o in funzione TEMP.

• L’apparecchio esegue un controllo della temperatura a intervalli regolari e si spegne quando la differenza di tem- peratura rispetto alla temperatura ambiente precedente si riduce drasticamente. Sul display viene visualizzato .

1. Premere il tasto per attivare la funzione. La lampada

di controllo TEMP inizia a lampeggiare.

2. Premere nuovamente il tasto per disattivare la funzione.

Fine del funzionamento

per spegnere l’apparecchio. Se era attiva la modalità riscaldamento, la modalità FAN viene attivata per 30 secondi e lo sportello dell’aria viene chiuso. L’apparecchio passa quindi alla modalità standby.

2. Posizionare l’interruttore di rete sul lato destro dell’appa-

recchio sulla posizione O.

3. Estrarre quindi la spina dalla presa di corrente.PC-HL3116_IM 29.06.23

Protezione contro il surriscaldamento L’apparecchio è dotato di un meccanismo di protezione contro il surriscaldamento che ne provoca lo spegnimento automatico in caso di surriscaldamento.

1. Posizionare l’interruttore di rete sul lato destro dell’appa-

recchio sulla posizione O. Estrarre quindi la spina dalla presa di corrente.

2. Lasciare raffreddare l’apparecchio per circa 10 minuti

prima di utilizzarlo nuovamente. - Se il meccanismo di protezione dal surriscaldamento fa sì che l’apparecchio si spenga di nuovo dopo un breve periodo, ciò potrebbe indicare un difetto. Spegnere l’apparecchio e scollegarlo dalla rete elettrica. Far controllare l’apparecchio dal rivenditore o dal nostro servizio clienti. Pulizia AVVISO:

• Prima di procedere alla pulizia, scollegare sempre l’apparecchio dalla rete elettrica e attendere che l'apparecchio si sia raffreddato.

• Non immergere mai l’apparecchio in acqua per pulirlo. Ciò potrebbe causare scosse elettriche o incendi. ATTENZIONE:

• Non utilizzare spazzole metalliche o altri materiali abrasivi. ATTENZIONE:

• Non utilizzare agenti caustici o abrasivi.

• Eliminare la polvere con un panno asciutto.

• Le macchie possono essere rimosse con un panno adeguatamente umido. Polvere sulla griglia di protezione La presenza di polvere sulla griglia di protezione può cau- sare un surriscaldamento.

• Rimuovere la polvere con un’accurata spazzolatura. oppure

• Utilizzare la bocchetta per imbottiti dell’aspirapolvere per rimuovere la polvere. Dati tecnici Modello: ............................................................... PC-HL 3116 Alimentazione:....................................220 – 240 V~, 50 – 60 Hz Consumo di energia: ................................................... 2000 W Classe di protezione: ........................................................... Peso netto: ...............................................................ca. 2,4 kg Si riserva il diritto di apportare modiche tecniche e di design nel corso dello sviluppo del prodotto. Questo apparecchio è stato testato secondo tutte le direttive CE in vigore e costruito secondo le ultime norme di sicurezza. Scheda tecnica del prodotto Modello PC-HL 3116 Dato Simbolo Valore Unità Dato Unità Potenza termica Tipo di potenza termica, solo per gli apparecchi per il riscaldamento d’ambiente locale elettrici ad accumulo Potenza termica nominale

min 1,0 kW controllo manuale del carico termico con riscontro della temperatura ambiente e / o esterna

Massima potenza termica continua

max, c 2,0 kW controllo elettronico del carico termico con riscontro della temperatura ambiente e / o esterna

Consumo ausiliario di energia elettrica potenza termica assistita da ventilatore no Alla potenza termica nominale

max N. A. kW Tipo di potenza termica / controllo della temperatura ambiente Alla potenza termica minima

min N. A. kW potenza termica a fase unica senza controllo della temperatura ambiente

0,0006 kW due o più fasi manuali senza controllo della temperatura am- biente noPC-HL3116_IM 29.06.23

con controllo della temperatura ambiente tramite termostato meccanico

con controllo elettronico della temperatura ambiente no con controllo elettronico della temperatura ambiente e temporizzatore giornaliero

con controllo elettronico della temperatura ambiente e temporizzatore settimanale

Altre opzioni di controllo controllo della temperatura ambiente con rilevamento di presenza

controllo della temperatura ambiente con rilevamento di finestre aperte

con opzione di controllo a distanza no con controllo di avviamento adattabile no con limitazione del tempo di funzionamento sì con termometro a globo nero no Contatti Clatronic International GmbH, Industriering Ost 40, 47906 Kempen, Germany N. A. = non applicabile Smaltimento Smaltimento batterie I consumatori sono tenuti per legge a restituire bat- terie / accumulatori scarichi. Il dispositivo contiene batterie. Se queste batterie sono esaurite, seguire le seguenti istruzioni: ATTENZIONE: Le batterie / batterie ricaricabili non devono essere smal- tite con i rifiuti domestici!

• Rimuovere la (le) batteria (batterie) dal telecomando prima di gettare l’apparecchio.

• Consegnare le batterie esaurite presso gli appositi centri di raccolta o presso il proprio rivenditore.

• L’autorità locale o comunale può fornire informazioni su centri di raccolta pubblici. Significato del simbolo “Eliminazione” Salvaguardare l’ambiente, gli elettrodomestici non vanno eliminati come riuti domestici. Per l’eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso. Si contribuisce così ad evitare un effetto potenziale sull’am- biente e sulla salute, dovuto magari ad una eliminazione sbagliata. Questo signica un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati. Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni. Il vostro rivenditore e partner contrattuale è anche obbligato a riprendere gratuitamente il vecchio apparecchio.PC-HL3116_IM 29.06.23
