Tipo di prodotto	Filtro per acqua con pompa integrata
Marca	Oase
Modello	BioCompact 50
Dimensioni (L × l × h)	115 × 85 × 36 mm
Tensione nominale	230 V CA
Frequenza di rete	50 Hz
Potenza assorbita	5 W
Capacità di mandata	120 a 240 l/h
Temperatura dell'acqua ammissibile	+4 °C a +35 °C
Protezione	Classe II, immersione fino a 1 m
Utilizzo previsto	Filtrazione e circolazione dell'acqua in interni
Elementi filtranti	Schiuma filtrante e materiale filtrante in carbone
Regolazione della portata	Regolatore di portata integrato
Montaggio	Ventose per fissaggio
Manutenzione	Pulizia con acqua chiara, sostituzione delle schiume e del carbone
Parti di usura	Unità di funzionamento, elementi filtranti, ventose
Sicurezza	Dispositivo di protezione differenziale residuo (RCD) obbligatorio (30 mA max)
Riciclaggio	Non gettare con i rifiuti domestici, smaltire in un centro di raccolta

Domande frequenti - BioCompact 50 OASE

Come installare il filtro Oase BioCompact 50 ?

Fissare l'apparecchio alla parete del bacino utilizzando le ventose. Collegare la spina a una presa protetta da un RCD (30 mA max). L'apparecchio si avvia immediatamente. Regolare la portata desiderata con il regolatore. Formare un anello di sgocciolamento con il cavo per evitare l'ingresso di acqua nella presa.

Qual è la potenza e la portata del BioCompact 50 ?

La pompa ha una potenza assorbita di 5 W e una capacità di mandata di 120 a 240 l/h.

Come pulire il filtro ?

Scollegare l'apparecchio. Smontare l'alloggiamento tirando delicatamente. Pulire i componenti con acqua chiara utilizzando una spazzola o una spugna morbida. Non utilizzare prodotti chimici.

Quali elementi filtranti vengono utilizzati e quando cambiarli ?

Il filtro contiene una schiuma filtrante e un materiale filtrante in carbone. Sostituire la schiuma quando è sporca o usurata. Il carbone attivo va cambiato quando il suo effetto è esaurito.

Cosa fare se l'apparecchio non si avvia ?

Controllare la tensione di rete. Se è corretta, l'unità di funzionamento potrebbe essere bloccata. Pulirla.

Perché la portata d'acqua è insufficiente ?

Verificare che il regolatore di portata non sia troppo chiuso. In caso contrario, il corpo del filtro o l'unità di funzionamento potrebbe essere sporco: pulirli. Se l'unità è usurata, sostituirla.

Si può utilizzare l'apparecchio all'aperto ?

No, l'apparecchio è progettato solo per uso interno. Non deve essere esposto alle intemperie.

Quali precauzioni di sicurezza bisogna rispettare ?

Scollegare tutti gli apparecchi elettrici immersi prima di entrare in acqua. Utilizzare un RCD (30 mA max). Non sollevare l'apparecchio per il cavo. Non utilizzarlo se il cavo o l'alloggiamento sono danneggiati.

Quali sono le dimensioni dell'apparecchio ?

Dimensioni: 115 × 85 × 36 mm.

Come smaltire l'apparecchio ?

Non gettare l'apparecchio con i rifiuti domestici. Tagliare i cavi e depositarlo in un punto di raccolta apposito (centro di smaltimento). Contattare l'azienda locale di gestione dei rifiuti.

MANUALE UTENTE BioCompact 50 OASE

▶ Scollegare dalla tensione elettrica tutti gli apparecchi prima di immergere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione.
▶ Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare. Ai bambini è vietato giocare con l'apparecchio. La pulizia e la manutenzione utente non devono essere effettuate da bambini senza opportuna supervisione.

Avvertenze di sicurezza

Allacciamento elettrico

• Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono.
• Collegare l'apparecchio solo a una presa installata secondo le norme.
• L'apparecchio deve essere protetto con un interruttore di sicurezza per correnti di guasto (RCD) con una corrente di guasto nominale di max. 30 mA.
• Proteggere spine e prese aperte contro l'umidità.

Funzionamento sicuro

• Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati.
• Smaltire l'apparecchio se la linea di collegamento alla rete è danneggiata. La linea di collegamento alla rete non può venire sostituita.
• Non trasportare o trascinare l'apparecchio afferrando il cavo di alimentazione.
• Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi.
  • Non apportate mai modifiche tecniche all'apparecchio.
• Eseguire sull'apparecchio solo le operazioni descritte nelle presenti istruzioni.
• Utilizzare solo solo parti di ricambio e accessori originali.
• In caso di problemi rivolgersi all'assistenza clienti autorizzata o all'azienda OASE.

Impiego ammesso

Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue:

• Filtrare l'acqua e poi lasciarla circolare.
  • Rispettando i dati tecnici. (→ Dati tecnici)

Per l'apparecchio valgono le seguenti restrizioni:

• Non utilizzare l'apparecchio con liquidi diversi dall'acqua.
- Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiammabili o esplosive.
• Non utilizzarlo mai senza flusso d'acqua.
• Non utilizzarlo per scopi commerciali o industriali.

Descrizione del prodotto

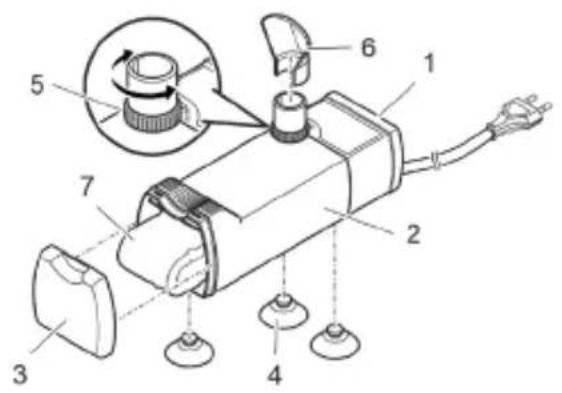

Prospetto

1 Corpo della pompa
2 Scatola del filtro
3 Coperchio del filtro
4 Ventose
5 Regolatore di portata
6 Distributore dell'acqua
7 Filtro in espanso
8 Materiale filtrante in carbonio

Simboli sull'apparecchio

L'apparecchio è protetto da immersione continua fino a 1 m di profondità.

Classe di protezione II, separazione elettrica sicura dalla rete tramite isolamento rinforzato o doppio.

Utilizzare l'apparecchio solo in ambienti interni.

Non smaltire questo apparecchio gettandolo nei rifiuti domestici.

Non smaltire questo apparecchio gettandolo nei rifiuti domestici.

Montaggio

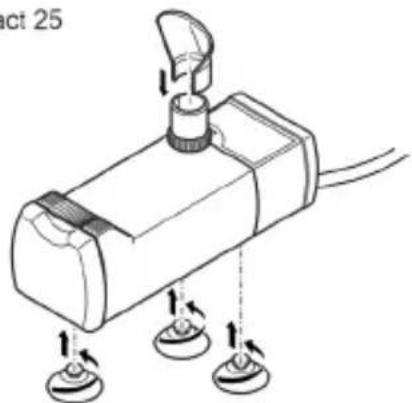

Montare l'apparecchio

BioCompact 25

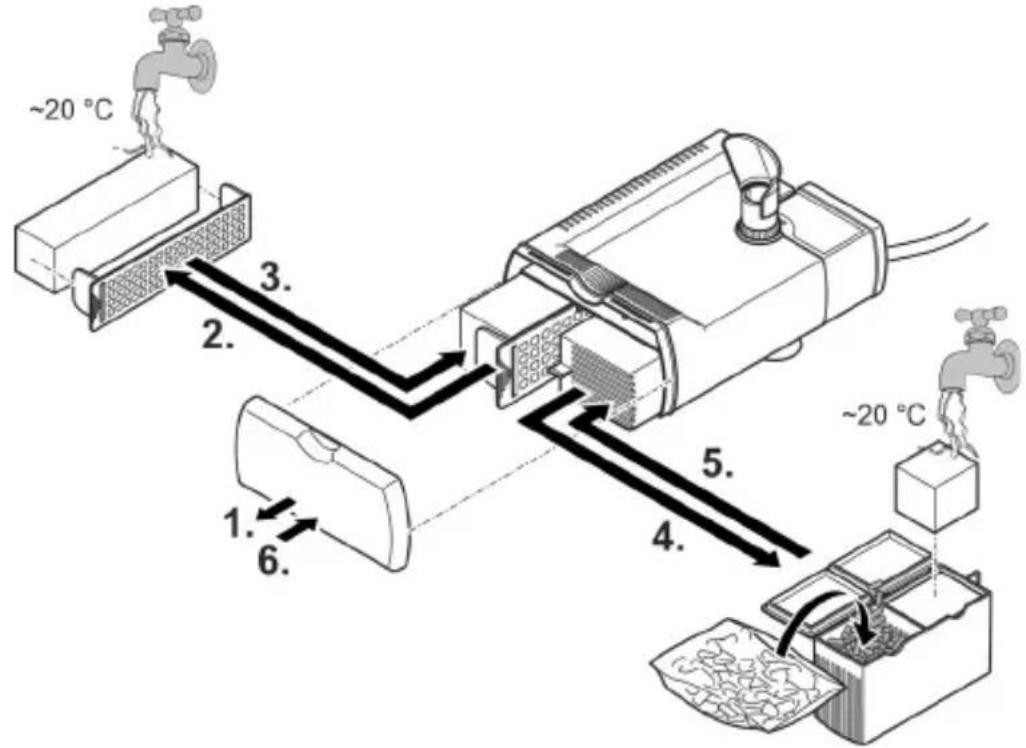

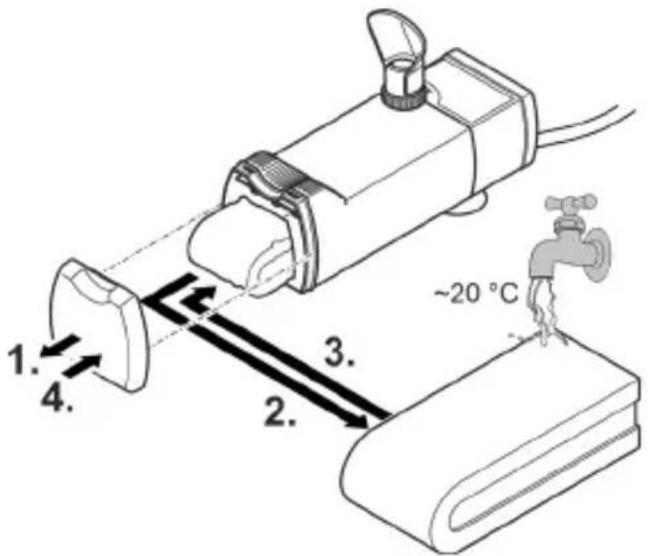

Equipaggiamento dell'apparecchio

BioCompact 25

BCT001

BioCompact 50

IT

BCT0012

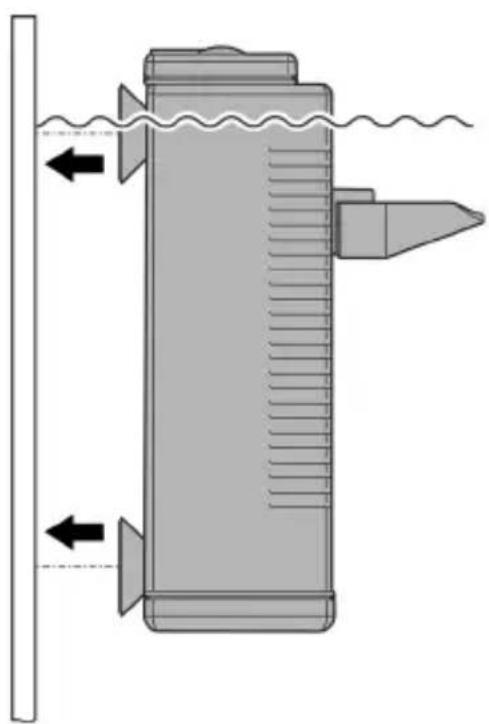

Montare l'apparecchio

- Avviamento: Inserire la spina elettrica nella presa.

• L'apparecchio si avvia immediatamente.
• Posare il cavo di alimentazione in maniera tale da formare un'ansa a goccia e che il punto più basso si trovi al di sotto della presa elettrica. In tale maniera, l'acqua gocciolante non può entrare nella presa elettrica.
• Impostare la portata desiderata.

- Spegnimento: Sfilare la spina elettrica dalla presa.

Creazione di un'ansa a goccia

Impostazione della portata

Pulizia e manutenzione

NOTA

Non utilizzare detergenti aggressivi o soluzioni chimiche. Questi agenti possono danneggiare l'alloggia- mento, compromettere la funzionalità dell'apparecchio e sono dannosi per animali, piante e ambiente.

▶ Pulire l'apparecchio solo con acqua limpida e una spazzola morbida o una spugna.

Pulire l'apparecchio se si nota una riduzione del rendimento.

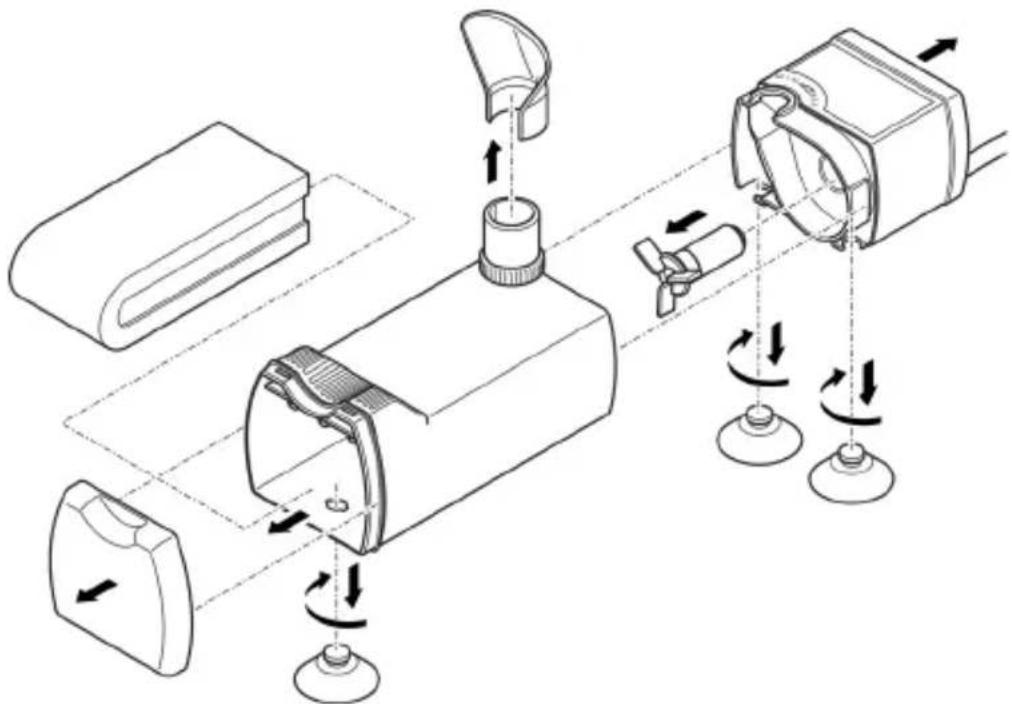

Smontaggio dell'apparecchio per pulizia e manutenzione

L'apparecchio può essere scomposto senza utensili staccando i vari pezzi.

BioCompact 25

Eliminazione di anomalie

Anomalia	Causa	Intervento
L'apparecchio non si avvia	Manca la tensione di rete	Controllare la tensione di rete
	Unità rotante bloccata	Pulire
Flusso d'acqua insufficiente	Regolatore troppo aperto	Regolare il regolatore
	Scatola del filtro o unità rotante sporca	Pulire
	Unità rotante usurata	Sostituire l'unità rotante
Effetto filtrante insufficiente	Elemento filtrante di espanso sporco	Pulire
	Elemento filtrante di espanso usu-rato	Sostituire
	Efficacia dei carboni attivi esaurita	Sostituire i carboni attivi

Dati tecnici

BioCompact		25	50
Tensione nominale della pompa	CA V	230	230
Frequenza di rete della pompa	Hz	50	50
Potenza assorbita della pompa	W	5	5
Portata della pompa	l/h	120 ... 240	120 ... 240
Dimensioni	mm	115 × 40 × 38	115 × 85 × 36
Temperatura dell'acqua	°C	+4 ... +35	+4 ... +35

Pezzi soggetti a usura

• Unità rotante
• Mezzi filtranti
• Ventose

Smaltimento

NOTA

Non smaltire questo apparecchio gettandolo nei rifiuti domestici!

▶ Smaltire l'apparecchio solo attraverso l'apposito sistema di ritiro.
In caso di domande rivolgersi all'azienda locale di smaltimento dei rifiuti. Qui si possono ricevere informazioni sul corretto smaltimento dell'apparecchio.
Dopo l'utilizzo rendere inutilizzabile l'apparecchio tagliando i cavi.
