BioCompact 50 - Водяний фільтр OASE - Безкоштовний посібник користувача

Тип продукту	Водяний фільтр з вбудованим насосом
Бренд	Oase
Модель	BioCompact 50
Розміри (Д × Ш × В)	115 × 85 × 36 mm
Номінальна напруга	230 В AC
Частота мережі	50 Гц
Споживана потужність	5 Вт
Продуктивність	120–240 л/год
Допустима температура води	+4 °C до +35 °C
Захист	Клас II, занурення до 1 м
Призначення	Фільтрація та циркуляція води в приміщенні
Фільтрувальні елементи	Фільтрувальна губка та вугільний фільтрувальний матеріал
Регулювання витрати	Вбудований регулятор витрати
Монтаж	Присоски для кріплення
Обслуговування	Промивання чистою водою, заміна губок та вугілля
Зношувані деталі	Робочий блок, фільтрувальні елементи, присоски
Безпека	Обов'язковий пристрій захисного відключення (ПЗВ) (макс. 30 мА)
Утилізація	Не викидати разом із побутовими відходами, здати в пункт прийому вторсировини

Часті запитання - BioCompact 50 OASE

Як встановити фільтр Oase BioCompact 50?

Закріпіть пристрій на стінці басейну за допомогою присосок. Вставте штепсель у розетку, захищену ПЗВ (макс. 30 мА). Пристрій запускається негайно. Встановіть бажану витрату за допомогою регулятора. Зробіть крапельну петлю з кабелю, щоб запобігти потраплянню води в розетку.

Яка потужність і продуктивність BioCompact 50?

Насос має споживану потужність 5 Вт і продуктивність 120–240 л/год.

Як почистити фільтр?

Від'єднайте пристрій від мережі. Розберіть корпус, обережно потягнувши. Промийте компоненти чистою водою за допомогою щітки або м'якої губки. Не використовуйте хімічні засоби.

Які фільтрувальні елементи використовуються і коли їх міняти?

Фільтр містить фільтрувальну губку та вугільний фільтрувальний матеріал. Замінюйте губку, коли вона забруднена або зношена. Активоване вугілля потрібно міняти, коли його дія вичерпана.

Що робити, якщо пристрій не запускається?

Перевірте напругу мережі. Якщо вона правильна, можливо, робочий блок заклинило. Очистіть його.

Чому витрата води недостатня?

Перевірте, чи регулятор витрати не закритий занадто сильно. Якщо ні, корпус фільтра або робочий блок можуть бути забруднені: очистіть їх. Якщо блок зношений, замініть його.

Чи можна використовувати пристрій на вулиці?

Ні, пристрій призначений лише для використання в приміщенні. Його не можна піддавати впливу негоди.

Яких заходів безпеки слід дотримуватися?

Від'єднайте всі занурені електричні пристрої перед входом у воду. Використовуйте ПЗВ (макс. 30 мА). Не піднімайте пристрій за кабель. Не використовуйте, якщо кабель або корпус пошкоджені.

Які розміри пристрою?

Розміри: 115 × 85 × 36 мм.

Як утилізувати пристрій?

Не викидайте пристрій разом із побутовими відходами. Обріжте кабелі та здайте його в спеціалізований пункт прийому (сміттєзвалище). Зверніться до місцевого підприємства з утилізації відходів.

ПОСІБНИК КОРИСТУВАЧА BioCompact 50 OASE

UK Посібник з експлуатації

▶ Перед тим, як занурити руки у воду, відключіть від мережі електроживлення усі пристрої, які знаходяться у воді. Це може призвести до серйозних травм або смерті від ураження електричним струмом.
▶ Цей пристрій може використовуватися дітьми ві- ком від 8 років, а також особами зі зниженими фі- зичними, сенсорними або розумовими здібнос- тями або відсутністю досвіду та знань, якщо вони при цьому знаходяться під наглядом або прой- шли інструктаж щодо безпечного користування пристроєм та розуміють усі наслідки небезпеки при роботі з ним. Діти не можуть гратися з прила- дом. Дітям заборонено чистити чи обслуговувати без належного контролю з боку дорослих.

Інструкція з техніки безпеки

Електричне приєднання

• Під'єднуйте пристрій лише у випадку, якщо його електричні характеристики збігаються з даними джерела живлення.
• Підключайте пристрій тільки до правильно встановленої розетки.
• Пристрій має бути захищено диференційним вимикачем (RCD) з максимальним номінальним диференційним струмом 30 мА.
• Захистіть відкриті штекери та роз'єми від вологи.

Безпечна експлуатація

• Не використовуйте пристрій у разі пошкодження електричних з'єднань або корпусу.
• Утилізуйте пристрій, якщо мережевий з'єднувальний кабель пошкоджено. Мережевий з'єднувальний кабель замінити неможливо.
• Не переносьте і не тягніть пристрій за електричний кабель.
• Кабелі слід прокладати так, щоб захистити їх від пошкоджень і не створювати небезпеку падіння для людей.
• Не здійснюйте технічних змін у пристрої.
• Проводьте з пристроєм тільки ті роботи, які описані в цій інструкції.
• Використовуйте тільки оригінальні запасні частини і оригінальні комплектуючі.
• Якщо виникли проблеми, зверніться до уповноваженої служби обслуговування клієнтів або в компанію OASE.

Використання пристрою за призначенням

Використовуйте пристрій, описаний у цій інструкції, лише наступним чином:

• Забезпечте фільтрування та циркуляцію води.
• Відповідно до технічних характеристик. (→ Технічні характеристики)

На прилад поширються наступні обмеження:

• Ніколи не перекачуйте іншу рідину, крім води.
• Не допускати контакту з хімікатами, харчовими продуктами, легкозаймистими та вибуховими матеріалами
• Ніколи не експлуатувати без подачі води.
• Не для комерційного або промислового використання.

Опис виробу

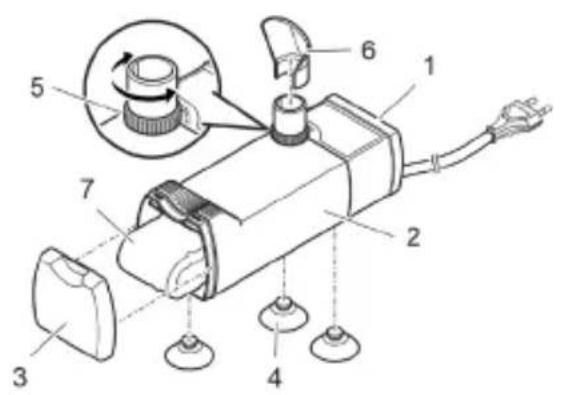

Огляд

1 Корпус насоса
2 Корпус фільтра
3 Кришка фільтра
4 Присоски
5 Регулятор інтенсивності потоку
6 Водорозподільник
7 Фільтр із піноматеріалу
8 Карбоновий фільтрувальний матеріал

Символи на пристрої

IPX8 1.0 m

Пристрій має захист від постійного занурення на глибину до 1 м.

UK

Монтаж

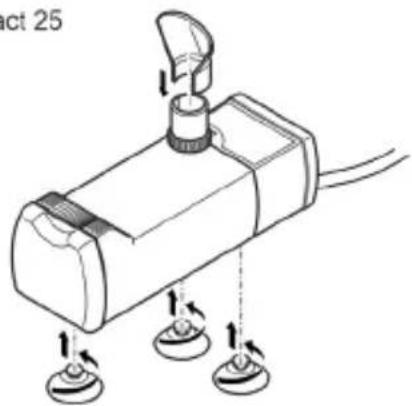

Збирання приладу

BioCompact 25

Введення в експлуатацію

- Увімкнення: Вставте штекер в розетку.

– Пристрій вмикається одразу.

– Прокладіть кабель живлення так, щоб утворилася крапельна петля, а найнижча точка знаходилася нижче розетки. Це запобігає потраплянню крапель води у розетку.

– Встановіть бажану інтенсивність потоку.

• Вимкнення: Витягніть штекер із розетки.

Створення крапельної петлі

Встановлення інтенсивності потоку

Не використовуйте агресивні миючі засоби або хімічні розчини. Ці засоби можуть пошкодити корпус, погіршити функціонування пристрою та завдати шкоди тваринам, рослинам та навколишньому середовищу.

▶ Очищайте пристрій лише чистою водою та м'якою щіткою або губкою.

Oчищуйте пристрій, коли його потужність помітно знижується.

UK

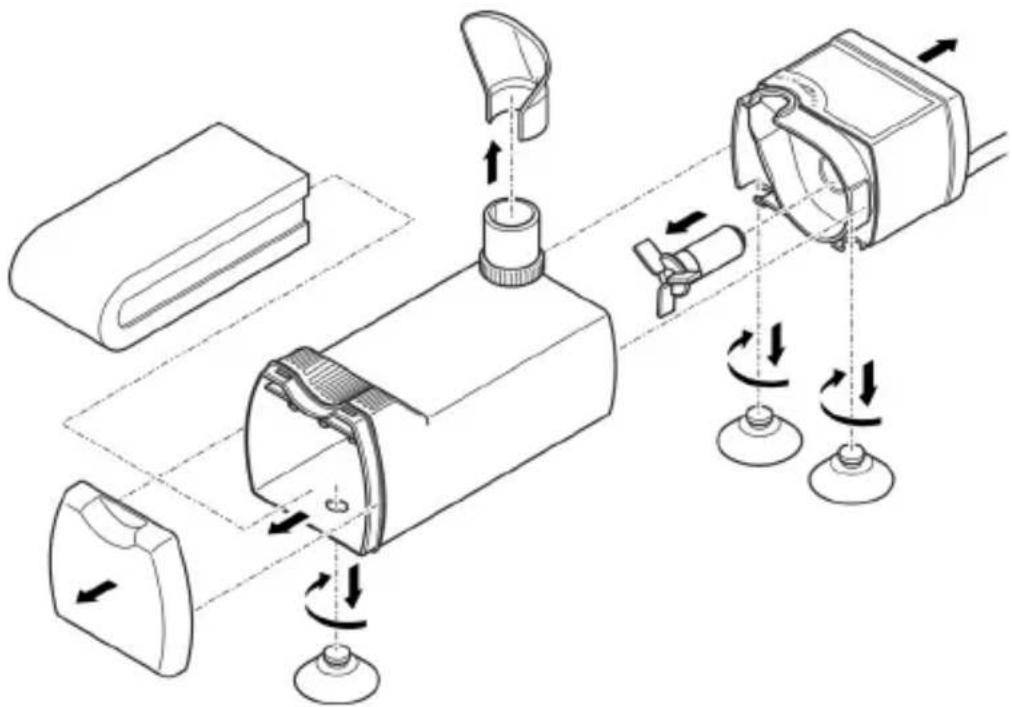

Розбирання пристрою для очищення й обслуговування

Пристрій можна розібрати без використання інструментів, потягнувши в різні боки. BioCompact 25

Усунення несправностей

Несправність	Причина	Усунення
Пристрій не вмика-ється	Відсутня напруга живлення	Перевірити напругу в ме-режі
	Заблоковано турбіну	Почистити
Недостатня потік води	Надто сильно повернуто регулятор	Налаштувати регулятор
	Забруднення корпусу фільтра або турбіни	Почистити
	Зносялася турбіна	Замінити турбіну
Недостатня ефектив-ність фільтрування	Засмічена фільтрувальна губка	Почистити
	Зносялась фільтрувальна губка	Замінити
	Ефективність активованого вугілля вичерпано	Замінити активоване вугілля

Технічні характеристики

BioCompact		25	50
Номінальна напруга насоса	В змін. струму	230	230
Частота мережі насоса	Гц	50	50
Споживана потужність насоса	Вт	5	5
Потужність насоса	л/год	120 ... 240	120 ... 240
Розміри	мм	115 × 40 × 38	115 × 85 × 36
Температура води	°C	+4 ... +35	+4 ... +35

Деталі, що швидко зношуються

• Турбіна
  • Фільтрувальні елементи
• Присоски

Утилізація

ПРИМІТКА

Цей пристрій заборонено утилізувати разом із побутовими відходами.

▶ Утилізуйте пристрій тільки через передбачену для цього систему повернення відходів для переробки.
▶ У разі виникнення питань звертайтеся до місцевого підприємства з утилізації відходів. Там Вам нададуть усю інформацію щодо належної утилізації приладу.
▶ Попередньо необхідно відрізати кабель живлення, щоб зробити пристрій непридатним для використання.
