Tipo de producto	Filtro de agua con bomba integrada
Marca	Oase
Modelo	BioCompact 50
Dimensiones (L × A × H)	115 × 85 × 36 mm
Tensión nominal	230 V CA
Frecuencia de red	50 Hz
Potencia consumida	5 W
Capacidad de elevación	120 a 240 l/h
Temperatura del agua admisible	+4 °C a +35 °C
Protección	Clase II, inmersión hasta 1 m
Uso previsto	Filtración y circulación de agua en interiores
Elementos filtrantes	Espuma filtrante y material de filtración de carbón
Regulación de caudal	Regulador de caudal integrado
Montaje	Ventosas para fijación
Mantenimiento	Limpieza con agua limpia, reemplazo de esponjas y carbón
Piezas de desgaste	Unidad de funcionamiento, elementos de filtración, ventosas
Seguridad	Dispositivo de protección diferencial residual (RCD) obligatorio (30 mA máx.)
Reciclaje	No desechar con la basura doméstica, depositar en un punto de recogida

Preguntas frecuentes - BioCompact 50 OASE

¿Cómo instalar el filtro Oase BioCompact 50?

Fije el aparato a la pared del estanque con las ventosas. Enchufe el cable de alimentación en una toma de corriente protegida por un RCD (30 mA máx.). El aparato arranca inmediatamente. Ajuste el caudal deseado con el regulador. Forme un bucle de goteo con el cable para evitar la entrada de agua en el enchufe.

¿Cuál es la potencia y el caudal del BioCompact 50?

La bomba tiene una potencia consumida de 5 W y una capacidad de elevación de 120 a 240 l/h.

¿Cómo limpiar el filtro?

Desenchufe el aparato. Desmonte la carcasa tirando suavemente. Limpie los componentes con agua limpia y un cepillo o esponja suave. No use productos químicos.

¿Qué elementos filtrantes se utilizan y cuándo cambiarlos?

El filtro contiene una espuma filtrante y un material de filtración de carbón. Reemplace la espuma cuando esté sucia o desgastada. El carbón activado debe cambiarse cuando su efecto se haya agotado.

¿Qué hacer si el aparato no arranca?

Verifique la tensión de la red. Si es correcta, la unidad de funcionamiento puede estar bloqueada. Límpiela.

¿Por qué el caudal de agua es insuficiente?

Compruebe que el regulador de caudal no esté demasiado cerrado. De lo contrario, el cuerpo del filtro o la unidad de funcionamiento pueden estar sucios: límpielos. Si la unidad está desgastada, reemplácela.

¿Se puede usar el aparato en exteriores?

No, el aparato está diseñado únicamente para uso en interiores. No debe exponerse a la intemperie.

¿Qué precauciones de seguridad se deben tomar?

Desenchufe todos los aparatos eléctricos sumergidos antes de entrar al agua. Use un RCD (30 mA máx.). No levante el aparato por el cable. No lo use si el cable o la carcasa están dañados.

¿Cuáles son las dimensiones del aparato?

Dimensiones: 115 × 85 × 36 mm.

¿Cómo desechar el aparato?

No deseche el aparato con la basura doméstica. Corte los cables y deposítelo en un punto de recogida designado (punto limpio). Contacte a su empresa local de gestión de residuos.

MANUAL DE USUARIO BioCompact 50 OASE

ES Instrucciones de uso

▶ Separe todos los equipos eléctricos que se encuentran en el agua de la red de corriente antes de tocar el agua. De lo contrario existe riesgo de lesiones graves o muerte por choque eléctrico.
Este equipo puede ser utilizado por niños a partir de 8 años y mayores así como por personas con capacidades físicas, sensoriales o mentales reducidas o que no dispongan de la experiencia y los conocimientos necesarios, si se les supervisan o instruyen sobre el uso seguro del equipo y los peligros resultantes. Los niños no deben jugar con el equipo. Está prohibido que los niños ejecuten la limpieza y el mantenimiento sin supervisión.

Indicaciones de seguridad

Conexión eléctrica

• Conecte el equipo sólo cuando los datos eléctricos del equipo coinciden con los datos de la alimentación de corriente.
• Conecte el aparato únicamente a una toma de corriente correctamente instalada.
• La unidad debe estar protegida por un dispositivo de corriente residual (RCD) con una corriente residual nominal máxima de 30 mA.
• Proteja los enchufes y conectores abiertos de la humedad.

Funcionamiento seguro

• No emplee el equipo cuando las líneas eléctricas o la caja están dañadas.
• Deseche el equipo si está dañado el cable de conexión de red. El cable de conexión de red no se puede sustituir.
• No transporte ni tire el equipo por la línea eléctrica.
• Tienda las líneas de forma que estén protegidas contra daños y lesiones por tropiezo de personas.
• No realice nunca modificaciones técnicas en el equipo.
• Ejecute en el equipo sólo los trabajos descritos en estas instrucciones.
• Emplee sólo piezas de recambio originales y accesorios originales.
• En caso de problemas póngase en contacto con el servicio al cliente autorizado o con OASE.

Uso conforme a lo prescrito

Emplee el producto descrito en estas instrucciones sólo de la forma siguiente:

• Filtre el agua y déjela circular.
• De acuerdo con los datos técnicos. (→ Datos técnicos)

Para el equipo son válidas las siguientes limitaciones:

• Está prohibido operar con otros líquidos distintos del agua.
• No emplee el equipo en combinación con productos químicos, alimentos y sustancias fácilmente inflamables o explosivas.
• No opere nunca sin circulación de agua.
• No emplee el equipo para fines industriales.

Descripción del producto

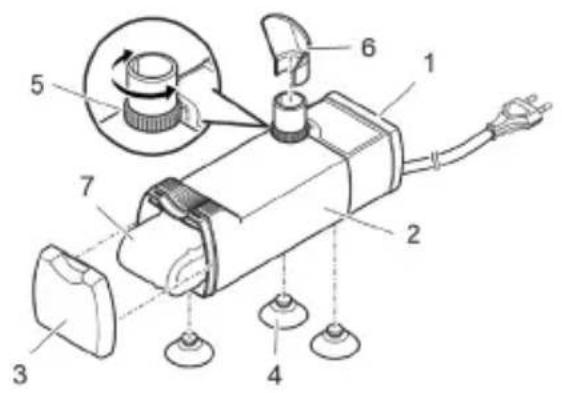

Vista sumaria

1 Carcasa de la bomba
2 Carcasa del filtro
3 Tapa de filtro
4 Ventosas
5 Regulador del flujo
6 Distribuidor de agua
7 Espuma filtrante
8 Material de filtro de carbono

Símbolos en el equipo

El equipo está protegido contra la inmersión permanente hasta 1 m de profundidad.

Categoría de protección II, separación eléctrica segura de la red mediante aislamiento reforzado o doble.

Utilice el equipo sólo en interiores.

No deseche el equipo en la basura doméstica normal.

No deseche el equipo en la basura doméstica normal.

Montaje

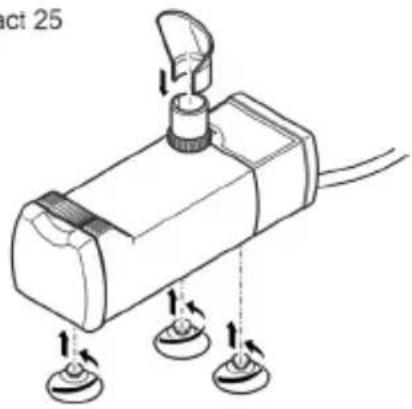

Montaje del equipo

BioCompact 25

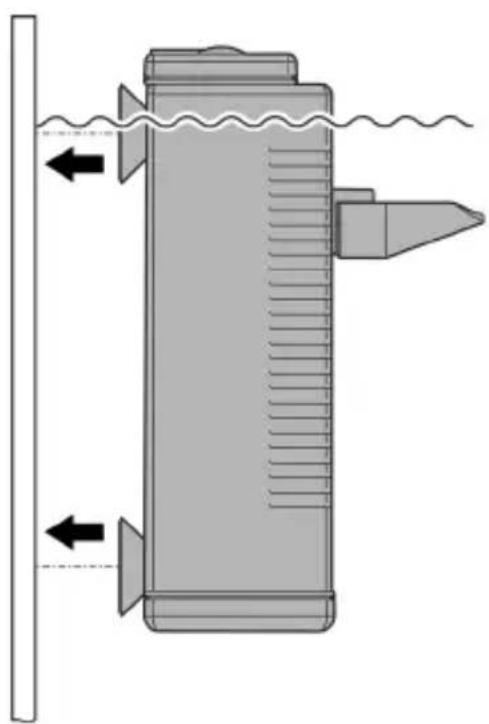

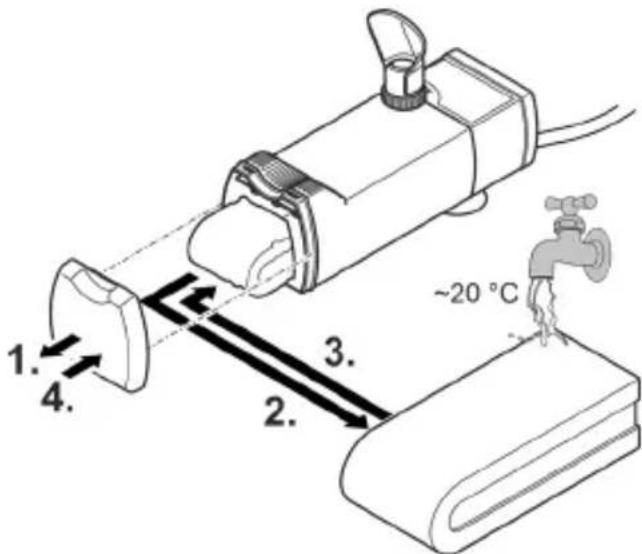

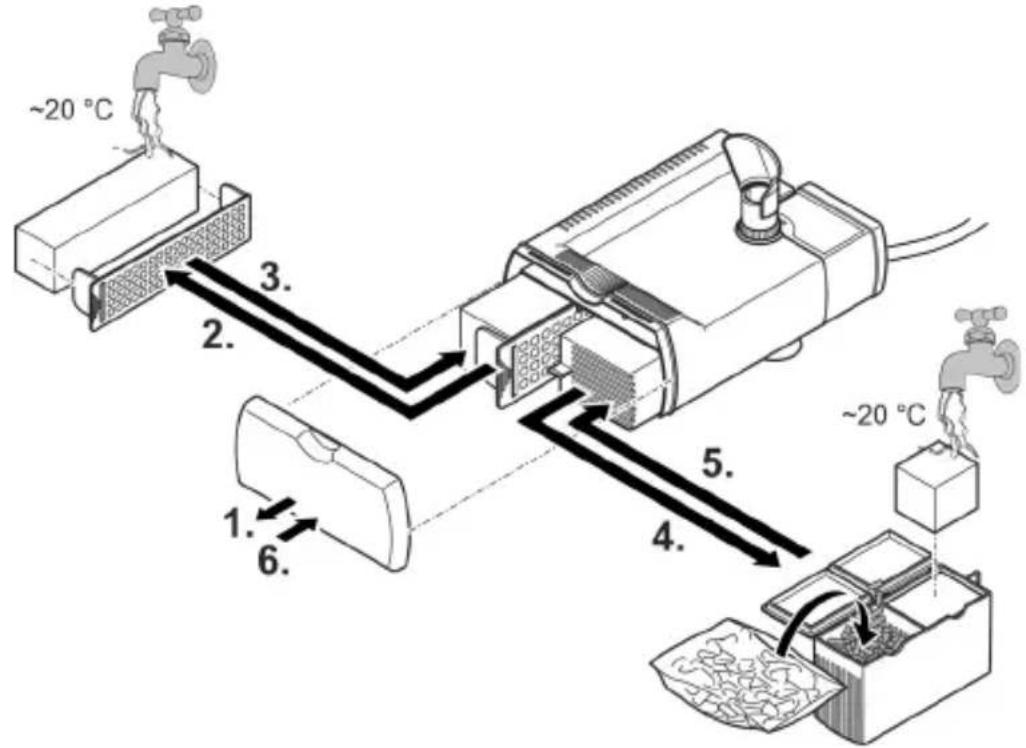

Equipamiento del equipo

BioCompact 25

BCT001

BioCompact 50

ES

BCT0012

Montar el equipo

- Conexión: Enchufe la clavija de red en el tomacorriente.

- El equipo se conecta de inmediato.

— Tienda la línea de conexión de red de forma que se forme un bucle de goteo y el punto más bajo esté por debajo del tomacorriente. Esto evita que gotee agua en el tomacorriente.

- Ajuste el flujo deseado.

- Desconexión: Saque la clavija de red del tomacorriente.

Formar un bucle de goteo

Limpieza y mantenimiento

INDICACIÓN

No emplee productos de limpieza agresivos ni soluciones químicas. Estos productos pueden dañar la carcasa, mermar el funcionamiento del equipo y dañar a los animales, las plantas y el medio ambiente.

Limpie el equipo sólo con agua clara y un cepillo suave o una esponja.

Limpie el equipo cuando su rendimiento disminuya notablemente.

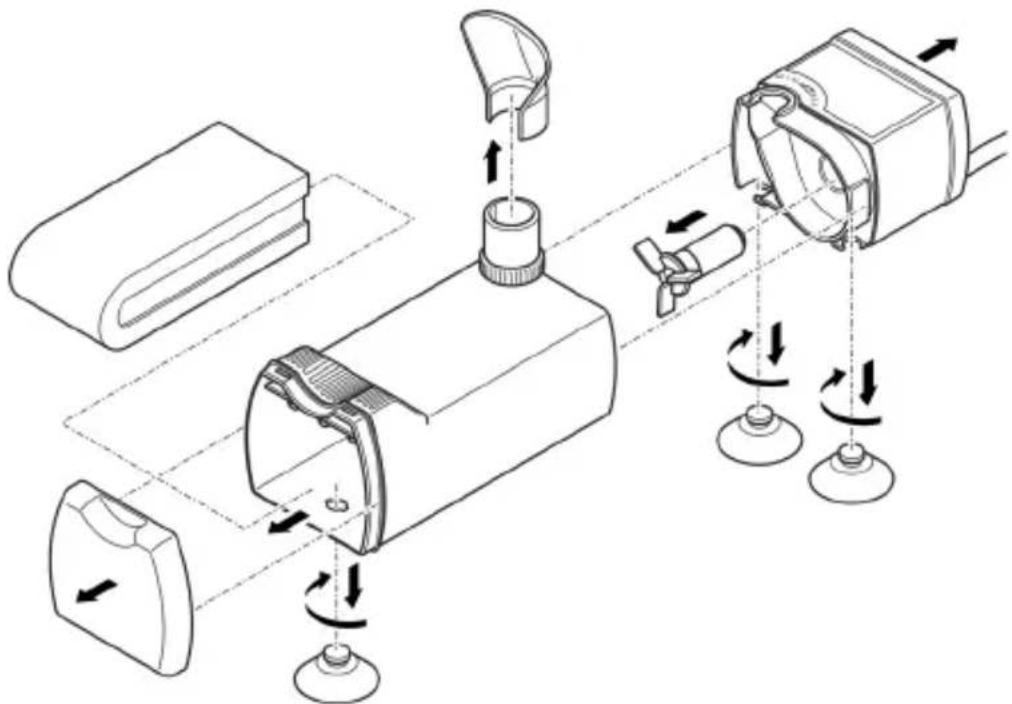

Desensamblar el equipo para su limpieza y mantenimiento

El equipo se puede desmontar sin herramientas tirando de él.

BioCompact 25

Eliminación de fallos

Fallo	Causa	Acción correctora
El equipo no arranca	No hay tensión de alimentación	Comprobar la tensión de alimentación
	Unidad de rodadura bloqueada	Limpiar
Flujo de agua insuficiente	Giro excesivo del regulador	Ajustar el regulador
	Carcasa de filtro o unidad de roda-dura sucia	Limpiar
	Unidad de rodadura desgastada	Sustituir la unidad de rodadura
Efecto de filtrado insufi-ciente	Esponja de filtrado sucia	Limpiar
	Esponja de filtrado desgastada	Sustituir
	Efecto del carbón activo agotado	Sustituir el carbón activo

ES

Datos técnicos

BioCompact		25	50
Tensión de referencia bomba	CA V	230	230
Frecuencia de red bomba	Hz	50	50
Consumo de potencia bomba	W	5	5
Capacidad de bombeo bomba	l/h	120 ... 240	120 ... 240
Dimensiones	mm	115 × 40 × 38	115 × 85 × 36
Temperatura del agua	°C	+4 ... +35	+4 ... +35

Piezas de desgaste

• Unidad de rodadura
• Medios filtrantes
• Ventosas

Desecho

INDICACIÓN

Está prohibido desechar este equipo en la basura doméstica.

▶ Deseche el equipo a través del sistema de recogida previsto.
▶ Si tiene alguna pregunta, póngase en contacto con su empresa local de eliminación de desechos. Allí recibe las informaciones sobre el desecho adecuado del equipo.
▶ Corte los cables para inutilizar el equipo.
