BioCompact 50 - Водяной фильтр OASE - Бесплатное руководство пользователя

Тип продукта	Водяной фильтр со встроенным насосом
Марка	Oase
Модель	BioCompact 50
Размеры (Д × Ш × В)	115 × 85 × 36 мм
Номинальное напряжение	230 В перем. тока
Частота сети	50 Гц
Потребляемая мощность	5 Вт
Производительность	от 120 до 240 л/ч
Допустимая температура воды	от +4 °C до +35 °C
Защита	Класс II, погружение до 1 м
Предназначение	Фильтрация и циркуляция воды в помещении
Фильтрующие элементы	Фильтрующая губка и угольный фильтрующий материал
Регулировка расхода	Встроенный регулятор расхода
Монтаж	Присоски для крепления
Обслуживание	Очистка чистой водой, замена губок и угля
Изнашиваемые детали	Рабочий блок, фильтрующие элементы, присоски
Безопасность	Обязательное устройство защитного отключения (УЗО) (макс. 30 мА)
Утилизация	Не выбрасывать с бытовыми отходами, сдать в пункт приема вторсырья

Часто задаваемые вопросы - BioCompact 50 OASE

Как установить фильтр Oase BioCompact 50?

Закрепите устройство на стенке аквариума с помощью присосок. Вставьте вилку в розетку, защищенную УЗО (макс. 30 мА). Устройство сразу запустится. Отрегулируйте желаемый расход с помощью регулятора. Сделайте капельную петлю из кабеля, чтобы вода не попала в розетку.

Какова мощность и производительность BioCompact 50?

Насос имеет потребляемую мощность 5 Вт и производительность от 120 до 240 л/ч.

Как очистить фильтр?

Отключите устройство от сети. Осторожно снимите корпус, потянув его. Промойте компоненты чистой водой с помощью щетки или мягкой губки. Не используйте химические средства.

Какие фильтрующие элементы используются и когда их менять?

Фильтр содержит фильтрующую губку и угольный фильтрующий материал. Заменяйте губку, когда она загрязнена или изношена. Активированный уголь необходимо менять, когда его действие истощается.

Что делать, если устройство не запускается?

Проверьте напряжение в сети. Если оно в норме, возможно, рабочий блок заблокирован. Очистите его.

Почему недостаточный расход воды?

Проверьте, не слишком ли закрыт регулятор расхода. В противном случае корпус фильтра или рабочий блок могут быть загрязнены: очистите их. Если блок изношен, замените его.

Можно ли использовать устройство на улице?

Нет, устройство предназначено только для использования в помещении. Оно не должно подвергаться воздействию погодных условий.

Какие меры предосторожности необходимо соблюдать?

Отключайте все погружные электрические устройства перед входом в воду. Используйте УЗО (макс. 30 мА). Не поднимайте устройство за кабель. Не используйте его, если кабель или корпус повреждены.

Каковы размеры устройства?

Размеры: 115 × 85 × 36 мм.

Как утилизировать устройство?

Не выбрасывайте устройство вместе с бытовыми отходами. Отрежьте кабели и сдайте его в специальный пункт сбора (пункт приема вторсырья). Обратитесь в местную службу по обращению с отходами.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BioCompact 50 OASE

RU Руководство по эксплуатации

ZH 使用说明书

WARNUNG

Описание на продукта

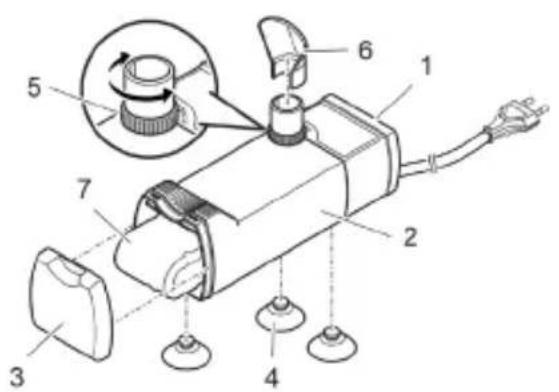

Преглед

Пускане в експлоатация

– Задайте желания дебит.

Оригинал руководства по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ

▶ Перед контактом с водой отключите от электросети все находящиеся в воде электроустройства. Иначе в результате поражения током возможны серьезные травмы или смерть.
Дети от 8 лет и старше, а также люди с ограниченными физическими, органолептическими или ментальными возможностями, люди с небольшим опытом и объемом знаний могут пользоваться этим устройством, находясь при этом под контролем взрослых или получив от них советы по безопасному обращению с устройством и поняв опасности при работе с ним. Дети не должны играть с устройством. Дети не должны чистить или ремонтировать устройство без надлежащего контроля со стороны взрослых.

Указания по технике безопасности

Электрическое соединение

- Подключайте устройство к сети только в том случае, когда электрические характеристики устройства соответствуют данным сетевого электропитания.

- Подключайте устройство только к розетке, установленной по инструкции.

- Устройство должно быть защищено автоматическим выключателем (УДТ) с максимальным расчетным током утечки 30 мА.

- Защищайте от влаги открытые штекеры и гнезда розеток.

Безопасный режим работы

- Нельзя пользоваться устройством, если его корпус или электрические кабели повреждены.

- Данное устройство нужно утилизировать, если его сетевой кабель окажется поврежденным. Сетевой кабель замене не подлежит.

- Не переносите и не тяните устройство, держа его за электрический кабель!

- Укладывайте электрокабели так, чтобы они были защищены от возможных повреждений и чтобы люди не могли через них споткнуться.

- Запрещается вносить изменения в конструкцию устройства.

- В устройстве разрешается выполнять только те работы, которые описаны в данном руководстве по эксплуатации.

- Используйте только оригинальные запчасти и принадлежности.

- Если возникнут проблемы просьба обращаться к авторизованному сервисному отделу обслуживания или к фирме-изготовителю OASE.

RU

Использование прибора по назначению

Описанное в данном руководстве по эксплуатации изделие разрешается использовать только следующим образом:

• Для фильтрации и циркуляции воды.
• При соблюдении технических параметров. (→ Технические параметры)

На прибор распространяются следующие ограничения:

• Работать с другой жидкостью, кроме воды, запрещается.
• Не использовать в контакте с химикатами, пищевыми продуктами, легковоспламеняющимися или взрывчатыми материалами.
• Никогда не эксплуатируйте без протока воды.
• Не разрешается использование ни для производственного, ни для промышленного назначения.

Описание изделия

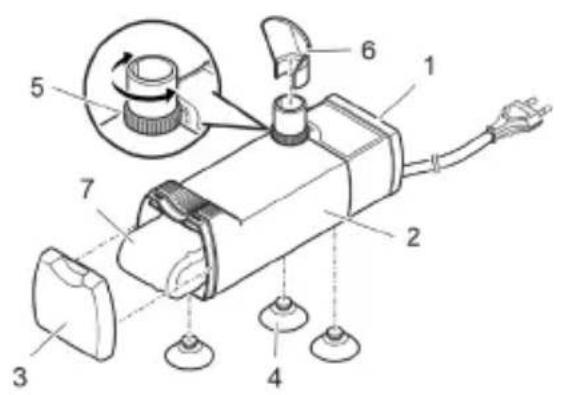

Обзор

1 Корпус насоса
2 Корпус фильтра
3 Крышка фильтра
4 Присоски
5 Регулятор потока
6 Распределитель воды
7 Фильтровальная губка
8 Фильтрующий материал на основе активированного угля

RU

Символы на приборе

IPX81.0 m	Устройство защищено при постоянном погружении в воду на глубину до 1 м.
	Класс защиты II, надежное отделение от сети за счет усиленной или двойной изоляции
	Используйте устройство только во внутренних помещениях.
	Данный прибор нельзя утилизировать вместе с обычными домашними отходами.
	Данный прибор нельзя утилизировать вместе с обычными домашними отходами.

Монтаж

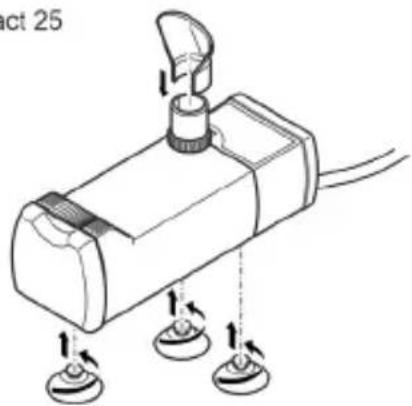

Сборка прибора

BioCompact 25

• Включить: Вставьте штекер в розетку.

– Устройство включается немедленно.

– Уложите сетевой кабель таким образом, чтобы образовалась петля для стока капель, нижняя точка которой будет находиться ниже уровня розетки. За счет этого стекающая каплями вода не сможет попасть в розетку.

– Настройте нужный объем потока.

- Выключить: Выньте штекер из розетки.

Сделайте петлю для стока капель.

Настройте объем потока

Не используйте агрессивные средства для чистки или химические растворители. Эти средства могут повредить корпус насоса, отрицательно повлиять на его рабочие функции и нанести ущерб животным, растениям и окружающей среде.

▶ Чистите устройство только чистой водой и мягкой щеткой или губкой.

Почистите устройство, если его производительность заметно снизилась.

Разобрать устройство для чистки и техобслуживания

Устройство можно разобрать без инструментов, растянув его в разные стороны. BioCompact 25

Устранение неисправности

Неисправность	Причина	Устранение неисправности
Прибор не запускается	Отсутствует сетевое напряжение	Проверить сетевое напряжение
	Заблокированный рабочий узел	Очистить
Недостаточный поток воды	Регулятор повернут слишком сильно	Настроить регулятор
	Загрязнен корпус фильтра или рабочий узел	Очистить
	Рабочий узел изношен	Замените рабочий узел
Недостаточная эффективность фильтра	Фильтрующая губка загрязнена	Очистить
	Фильтрующая губка изношена	Заменить
	Эффективность активированного угля исчерпана	Заменить активированный уголь

Технические параметры

BioCompact		25	50
Номинальное напряжение для насоса	В перем. тока	230	230
Частота тока в сети для насоса	Гц	50	50
Потребляемая мощность насоса	Вт	5	5
Производительность насоса	л/ч	120 ... 240	120 ... 240
Габариты	мм	115 × 40 × 38	115 × 85 × 36
Температура воды	°C	+4 ... +35	+4 ... +35

RU

Изнашивающиеся детали

• Рабочий узел
• Фильтрующие рабочие материалы (среды)
• Присоски

Утилизация

УКАЗАНИЕ

Данное устройство нельзя утилизировать вместе с домашними отходами!

▶ Утилизируйте устройство через предусмотренную для этого систему возврата электротоваров.
▶ При возникновении вопросов и проблем обращайтесь в местную фирму утилизации. Там вы получите информацию о правильной утилизации устройства.
▶ Сделайте устройство непригодным для эксплуатации, перерезав электрокабель.
