BioCompact 50 - Vattenfilter OASE - Gratis bruksanvisning och manual

Produkttyp	Vattenfilter med inbyggd pump
Märke	Oase
Modell	BioCompact 50
Mått (L × B × H)	115 × 85 × 36 mm
Nominell spänning	230 V AC
Nätfrekvens	50 Hz
Effektförbrukning	5 W
Pumpkapacitet	120 till 240 l/h
Tillåten vattentemperatur	+4 °C till +35 °C
Skyddsklass	Klass II, nedsänkning upp till 1 m
Avsedd användning	Vattenfiltrering och cirkulation inomhus
Filterelement	Filterskum och kolfiltermaterial
Flödesreglering	Inbyggd flödesregulator
Montering	Sugkoppar för fastsättning
Underhåll	Rengöring med rent vatten, byte av skum och kol
Slitdelar	Funktionsenhet, filterelement, sugkoppar
Säkerhet	Obligatorisk jordfelsbrytare (RCD) (30 mA max)
Återvinning	Får inte slängas med hushållsavfall, lämna på återvinningsstation

Vanliga frågor - BioCompact 50 OASE

Hur installerar man Oase BioCompact 50-filtret?

Fäst enheten på dammväggen med sugkopparna. Anslut stickkontakten till ett uttag skyddat av en jordfelsbrytare (RCD) (30 mA max). Enheten startar omedelbart. Ställ in önskat flöde med regulatorn. Gör en droppslinga med kabeln för att undvika vatten i uttaget.

Vad är effekten och flödet för BioCompact 50?

Pumpen har en effektförbrukning på 5 W och en pumpkapacitet på 120 till 240 l/h.

Hur rengör man filtret?

Koppla bort enheten. Demontera höljet genom att försiktigt dra. Rengör komponenterna med rent vatten och en mjuk borste eller svamp. Använd inga kemikalier.

Vilka filterelement används och när ska de bytas?

Filtret innehåller ett filterskum och ett kolfiltermaterial. Byt ut skummet när det är smutsigt eller slitet. Aktiverat kol måste bytas när dess effekt är förbrukad.

Vad gör man om enheten inte startar?

Kontrollera nätspänningen. Om den är korrekt kan funktionsenheten vara blockerad. Rengör den.

Varför är vattenflödet otillräckligt?

Kontrollera att flödesregulatorn inte är för stängd. Annars kan filterkroppen eller funktionsenheten vara smutsig: rengör dem. Om enheten är sliten, byt ut den.

Kan enheten användas utomhus?

Nej, enheten är endast avsedd för inomhusbruk. Den får inte utsättas för väder och vind.

Vilka säkerhetsåtgärder måste följas?

Koppla bort alla nedsänkta elektriska apparater innan du går i vattnet. Använd en jordfelsbrytare (RCD) (30 mA max). Lyft inte enheten i kabeln. Använd den inte om kabeln eller höljet är skadat.

Vilka är enhetens mått?

Mått: 115 × 85 × 36 mm.

Hur gör man sig av med enheten?

Släng inte enheten med hushållsavfallet. Klipp av kablarna och lämna den på en avsedd insamlingsplats (återvinningscentral). Kontakta ditt lokala avfallshanteringsföretag.

BRUKSANVISNING BioCompact 50 OASE

- Apparatet slås på.

• Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet. I annat fall föreligger risk för allvarliga personskador eller dödso- lyckor av elektriskt slag.
  Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.

• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen.
• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.
• Apparaten måste vara ansluten till en jordfelsbrytare (RCD) vars dimensionerade felström uppgår till max. 30 mA.
• Skydda öppna kontakter och uttag mot fukt.

Säker drift

• Använd inte apparaten om elektriska ledningar eller käpor har skadats.
• Avfallshantera apparaten när strömkabeln är skadad. Strömkabeln kan inte bytas ut.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem.
• Genomför aldrig tekniska ändringar på apparaten.
• Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning.
• Använd endast originalreservdelar och -tillbehör.
• Kontakta behörig kundtjänst eller OASE om problem uppstår.

Ändamålsenlig användning

Använd produkten som beskrivs i den här handboken endast på följande sätt:

• Filtrera vattnet och låt det cirkulera.
  • Med hänsyn till tekniska data. (→ Tekniska data)

För apparaten gäller följande begränsningar:

• Använd aldrig apparaten med annan annan vätska än vatten.
• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.
• Kör aldrig utan vattengenomströmning.
• Använd inte för kommersiella eller industriella ändamål.

Produktbeskrivning

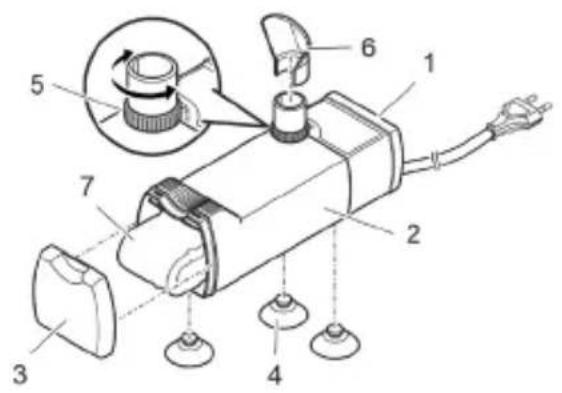

Översikt

1	Pumphus
2	Filterhus
3	Filterlock
4	Sugproppar
5	Flödesreglering
6	Vattenfördelare
7	Filtersvamp
8	Karbon filtermaterial

Apparaten är vattentät för permanent placering ned till 1 m djup.

Skyddsklass II, säker elektrisk separation från nätet med förstärkt eller dubbel isolering

Använd endast apparaten inomhus.

Apparaten får inte kastas i vanliga hushållssopor.

Apparaten får inte kastas i vanliga hushållssopor.

SV

Installation

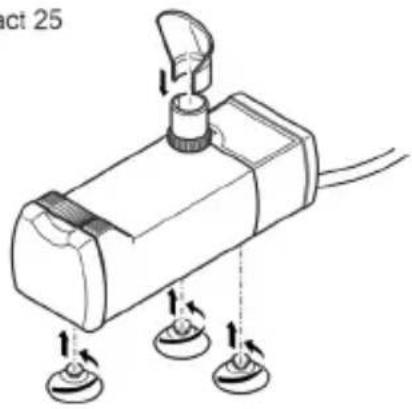

Montera samman apparaten

BioCompact 25

- Dra ledningarna på ett sätt att en droppslinga bildas och att den lägsta punkten befinner sig under eluttaget. Då kan inga vattendroppar komma in i uttaget.

- Ställ in önskad flödesmängd.

- Slå ifrån apparaten: Dra ut stickkontakten ur stickuttaget.

Bilda droppslinga

Ställ in flödesmängd

Rengöring och underhåll

ANVISNING

Använd inga aggressiva rengöringsmedel eller kemiska lösningar. Dessa medel kan angripa kåpan, försämra apparatens funktion och skada djur, växter och miljön.

▶ Rengör apparaten endast med rent vatten och en mjuk borste eller en svamp.

Rengör apparaten när effekten avtar väsentligt.

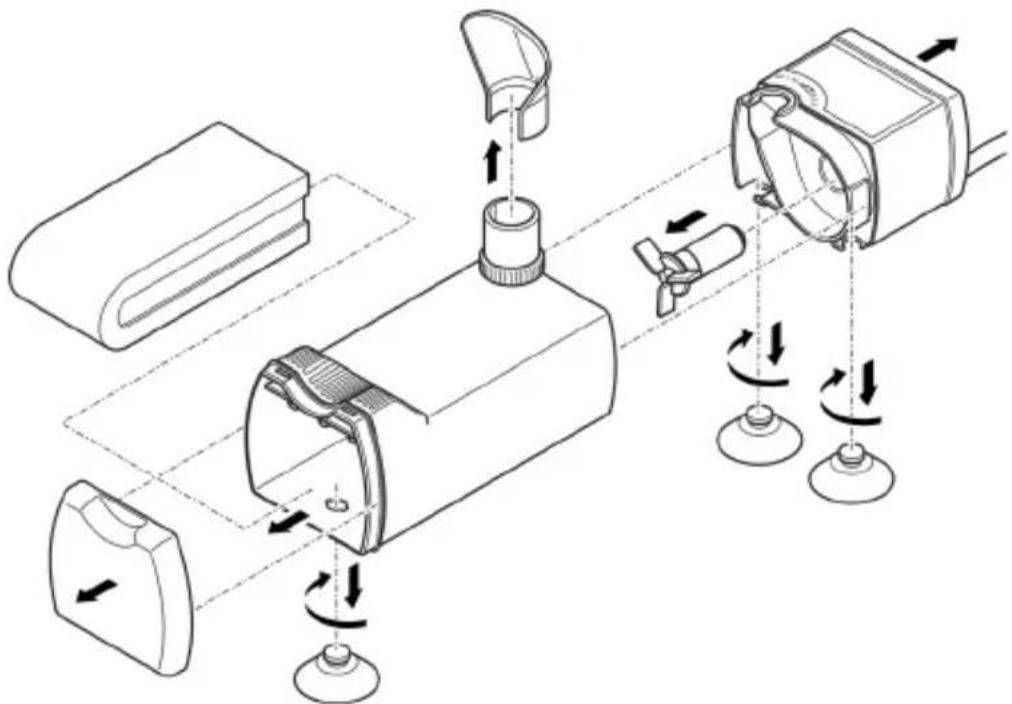

Ta isär apparaten för rengöring och service

Det går att dra isär apparaten utan verktyg.

BioCompact 25

Störning	Orsak	Åtgärd
Apparaten startar inte	Nätspänning saknas	Kontrollera nätspänningen
	Driftenheten är blockerad	Rengör
Otilräckligt vattenflöde	Regleringen har vridits för långt	Ställ in regleringen
	Filterhuset eller drivenheten ned-smutsad	Rengör
	Drivenheten är sliten	Byt ut drivenheten
Otilräckligt filterkapacitet	Filtersvampen smutsig	Rengör
	Filtersvampen är sliten	Byt ut
	Verkan av aktivt kol är förbrukad	Byt ut aktivt kol

Tekniska data

BioCompact		25	50
Märkspänning pump	AC V	230 230
Nätfrekvens pump	Hz	50 50
Effektförbrukning pump	W	5	5
Pumpeffekt pump	l/h	120 ... 240	120 ... 240
Mått	mm	115 × 40 × 38	115 × 85 × 36
Vattentemperatur	°C	+4 ... +35	+4 ... +35

Slitagedelar

• Drivenhet
• Filtermedia
• Sugproppar

Avfallshantering

ANVISNING

Denna apparat får inte kastas i hushållssoporna.

Lämna in apparaten till en återvinningscentral.
- Kontakta lokal återvinningscentral om frågor uppstår. De lämnar information om korrekt avfallshantering.
- Klipp av kabeln så att apparaten är obrukbar.
