BioCompact 50 - Wasserfilter OASE - Kostenlose Bedienungsanleitung

Produkttyp	Wasserfilter mit integrierter Pumpe
Marke	Oase
Modell	BioCompact 50
Abmessungen (L × B × H)	115 × 85 × 36 mm
Nennspannung	230 V AC
Netzfrequenz	50 Hz
Leistungsaufnahme	5 W
Förderleistung	120 bis 240 l/h
Zulässige Wassertemperatur	+4 °C bis +35 °C
Schutzart	Klasse II, Eintauchtiefe bis 1 m
Verwendungszweck	Wasserfiltration und -umwälzung in Innenräumen
Filterelemente	Filterschaum und Kohlefiltermaterial
Durchflussregelung	Integrierter Durchflussregler
Montage	Saugnäpfe zur Befestigung
Wartung	Reinigung mit klarem Wasser, Austausch der Schwämme und der Kohle
Verschleißteile	Funktionseinheit, Filterelemente, Saugnäpfe
Sicherheit	Fehlerstromschutzschalter (RCD) erforderlich (max. 30 mA)
Entsorgung	Nicht mit dem Hausmüll entsorgen, zur Recyclingstation bringen

Häufig gestellte Fragen - BioCompact 50 OASE

Wie installiere ich den Oase BioCompact 50 Filter?

Befestigen Sie das Gerät mit den Saugnäpfen an der Beckenwand. Stecken Sie den Netzstecker in eine durch einen RCD (max. 30 mA) geschützte Steckdose. Das Gerät startet sofort. Stellen Sie die gewünschte Durchflussmenge mit dem Regler ein. Bilden Sie mit dem Kabel einen Tropfenlooping, um Wasser in der Steckdose zu vermeiden.

Was sind die Leistung und der Durchfluss des BioCompact 50?

Die Pumpe hat eine Leistungsaufnahme von 5 W und eine Förderleistung von 120 bis 240 l/h.

Wie reinige ich den Filter?

Trennen Sie das Gerät vom Netz. Bauen Sie das Gehäuse durch vorsichtiges Ziehen ab. Reinigen Sie die Komponenten mit klarem Wasser unter Verwendung einer Bürste oder eines weichen Schwamms. Verwenden Sie keine Chemikalien.

Welche Filterelemente werden verwendet und wann müssen sie gewechselt werden?

Der Filter enthält einen Filterschaum und ein Kohlefiltermaterial. Ersetzen Sie den Schaum, wenn er verschmutzt oder abgenutzt ist. Die Aktivkohle muss gewechselt werden, wenn ihre Wirkung nachlässt.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie die Netzspannung. Bei korrekter Spannung ist die Funktionseinheit möglicherweise blockiert. Reinigen Sie sie.

Warum ist der Wasserdurchfluss unzureichend?

Überprüfen Sie, ob der Durchflussregler nicht zu weit geschlossen ist. Andernfalls könnte der Filterkörper oder die Funktionseinheit verschmutzt sein: Reinigen Sie diese. Wenn die Einheit verschlissen ist, ersetzen Sie sie.

Kann das Gerät im Freien verwendet werden?

Nein, das Gerät ist nur für den Innenbereich konzipiert. Es darf nicht der Witterung ausgesetzt werden.

Welche Sicherheitsvorkehrungen sind zu beachten?

Trennen Sie alle eingetauchten elektrischen Geräte vom Stromnetz, bevor Sie ins Wasser gehen. Verwenden Sie einen RCD (max. 30 mA). Heben Sie das Gerät nicht am Kabel an. Verwenden Sie es nicht, wenn das Kabel oder das Gehäuse beschädigt ist.

Welche Abmessungen hat das Gerät?

Abmessungen: 115 × 85 × 36 mm.

Wie entsorge ich das Gerät?

Entsorgen Sie das Gerät nicht mit dem Hausmüll. Durchtrennen Sie die Kabel und bringen Sie es zu einer dafür vorgesehenen Sammelstelle (Recyclinghof). Kontaktieren Sie Ihr örtliches Abfallentsorgungsunternehmen.

BEDIENUNGSANLEITUNG BioCompact 50 OASE

DE Gebrauchsanleitung

▶ Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen oder Tod durch Stromschlag.
▶ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sicherheitshinweise

DE

Elektrischer Anschluss

• Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen.
• Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an.
• Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.
• Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.

Sicherer Betrieb

• Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
• Entsorgen Sie das Gerät, wenn seine Netzanschlussleitung beschädigt ist. Die Netzanschlussleitung kann nicht ersetzt werden.
• Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
• Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand darüber fallen kann.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör.
• Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an OASE.

Bestimmungsgemäße Verwendung

Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:

• Wasser filtern und zirkulieren lassen.
• Unter Einhaltung der technischen Daten. (→ Technische Daten)

Für das Gerät gelten folgende Einschränkungen:

• Niemals mit anderen Flüssigkeiten als Wasser betreiben.
• Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.
• Niemals ohne Wasserdurchfluss betreiben.
• Nicht für gewerbliche oder industrielle Zwecke verwenden.

Produktbeschreibung

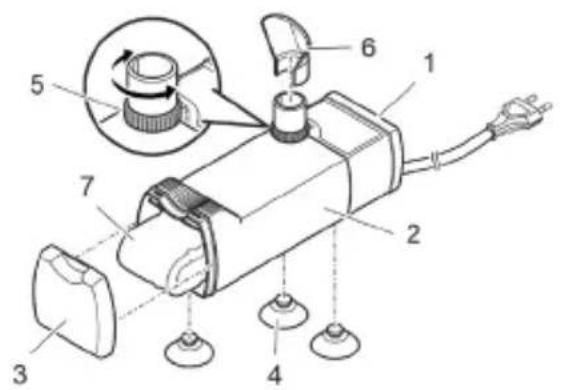

Übersicht

1 Pumpengehäuse
2 Filtergehäuse
3 Filterdeckel
4 Saugnäpfe
5 Durchflussregler
6 Wasserverteiler
7 Filterschaum
8 Carbon Filtermaterial

Symbole auf dem Gerät

Das Gerät ist geschützt gegen dauerndes Untertauchen bis 1 m Tiefe.

Schutzklasse II, sichere elektrische Trennung vom Netz durch verstärkte oder doppelte Isolierung

Verwenden Sie das Gerät nur in Innenräumen.

Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.

Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.

Montage

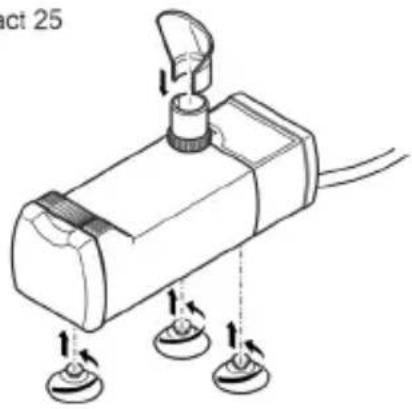

Gerät zusammenbauen

BioCompact 25

- Einschalten: Stecken Sie den Netzstecker in die Steckdose.

— Das Gerät schaltet sich sofort ein.

— Verlegen Sie die Netzanschlussleitung so, dass sich eine Tropfschlaufe bildet und der tiefste Punkt unterhalb der Steckdose liegt. Dadurch kann herabtropfendes Wasser nicht in die Steck-dose gelangen.

— Stellen Sie die gewünschte Durchflussmenge ein.

- Ausschalten: Ziehen Sie den Netzstecker aus der Steckdose.

Tropfschlaufe bilden

Durchflussmenge einstellen

Reinigung und Wartung

HINWEIS

Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel können das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tieren, Pflanzen und der Umwelt.

▶ Reinigen Sie das Gerät nur mit klarem Wasser und einer weichen Bürste oder einem Schwamm.

Reinigen Sie das Gerät, wenn dessen Leistung spürbar abnimmt.

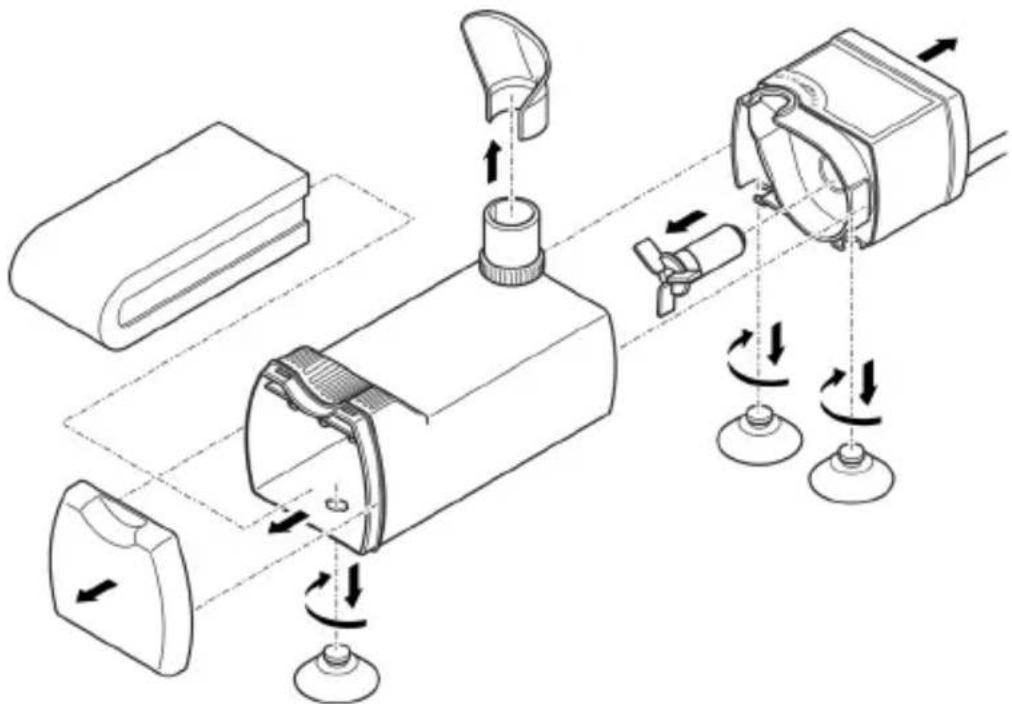

Gerät zum Reinigen und Warten zerlegen

Das Gerät kann werkzeuglos durch Auseinanderziehen zerlegt werden.

BioCompact 25

Störung	Ursache	Abhilfe
Das Gerät läuft nicht an	Netzspannung fehlt	Netzspannung überprüfen
	Laufeinheit blockiert	Reinigen
Wasserfluss ungenügend	Regler zu weit gedreht	Regler einstellen
	Filtergehäuse oder Laufeinheit verschmutzt	Reinigen
	Laufeinheit verschlissen	Laufeinheit austauschen
Filterwirkung ungenügend	Filterschwamm verschmutzt	Reinigen
	Filterschwamm verschlissen	Ersetzen
	Wirkung der Aktivkohle erschöpft	Aktivkohle ersetzen

Technische Daten

BioCompact		25	50
Bemessungsspannung Pumpe	AC V	230	230
Netzfrequenz Pumpe	Hz	50	50
Leistungsaufnahme Pumpe	W	5	5
Förderleistung Pumpe	l/h	120 ... 240	120 ... 240
Abmessungen	mm	115 × 40 × 38	115 × 85 × 36
Wassertemperatur	°C	+4 ... +35	+4 ... +35

Verschleißteile

• Laufeinheit
• Filtermedien
• Saugnäpfe

Entsorgung

HINWEIS

Dieses Gerät darf nicht als Hausmüll entsorgt werden.

Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem.
Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Informationen über die ordnungsgemäße Entsorgung des Geräts.
▶ Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.
