| Tipo di prodotto | Schermo tattile per installazione fissa |
| Marca | LD Systems |
| Modello | QTP 8 |
| Processore | RK3566 Quad-core fino a 1,8 GHz |
| Memoria RAM | 2 GB |
| Memoria interna | 16 GB |
| Tipo di schermo | Schermo tattile IPS capacitivo 8" |
| Risoluzione dello schermo | 1280 x 800 pixel |
| Luminosità | 300 nit |
| Tasti di comando | Schermo tattile, pulsanti Set e Restart |
| Sistema operativo | Android 11 |
| Connettività di rete | Ethernet 10/100 Mbps, Wi-Fi 2,4 GHz, Bluetooth 4.0 |
| Porte | Ethernet RJ45, Power In, RS485 (non funzionale), USB-C |
| Lettore di schede | TF/MicroSD |
| Opzioni di montaggio | Paesaggio o ritratto, compatibile con scatole UE, US, tipo 86 |
| Dimensioni (L x A x P) | 200 x 124,6 x 37,7 mm |
| Peso | 0,45 kg |
| Alimentazione | PoE+ (IEEE 802.3at) o 12V/2A DC (alimentatore opzionale) |
| Temperatura di funzionamento | 0°C a 40°C |
| Umidità relativa | < 80% senza condensa |
| Accessori inclusi | Piastra di montaggio, vite di blocco |
| Utilizzo previsto | Professionale, interno |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto, non utilizzare prodotti abrasivi |
| Sicurezza | Contiene piccole parti, tenere fuori dalla portata dei bambini. Utilizzare solo in ambienti interni. |
Domande frequenti - QTP 8 LD Systems
Domande degli utenti su QTP 8 LD Systems
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ricevitore in formato PDF gratuitamente! Trova il tuo manuale QTP 8 - LD Systems e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. QTP 8 del marchio LD Systems.
MANUALE UTENTE QTP 8 LD Systems
INFORMAZIONI SU QUESTE ISTRUZIONI PER L'USO 43
UTILIZZO IN CONFORMITÀ ALLE NORMATIVE 43
INDICAZIONI SULLA SICUREZZA 43
DOTAZIONE 43
20 CONNESSIONI, ELEMENTI DI COMANDO E INDICATORI 44
21 MONTAGGIO 45
21 DISTANZA TRA I FORI 45
22 AVVIO AUTOMATICO 46
25 CONFIGURAZIONE IP 49
25 DATI TECNICI 49
SMALTIMENTO 50
26 DICHIARAZIONI DEL PRODUTTORE 50
ENGLISH
Abbiamo progettato questo prodotto per funzionare in modo affidabile per molti anni. LD Systems è sinonimo di questo, con il suo nome e la sua pluriennale esperienza come produttore di prodotti audio di alta qualità. Si prega di leggere attentamente il presente Manuale d'uso, in modo da poter iniziare rapidamente a utilizzare al meglio il prodotto LD Systems. Ulteriori informazioni su LD SYSTEMS sono disponibili sul nostro sito Internet WWW.LD-SYSTEMS.COM
INFORMAZIONI SU QUESTE ISTRUZIONI PER L'USO
- Prima della messa in funzione, leggere attentamente le istruzioni di sicurezza e l'intero manuale.
- Osservare le avvertenze riportate sull'apparecchio e nelle istruzioni per l'uso.
- Tenere sempre a portata di mano le istruzioni per l'uso.
- In caso di vendita o cessione dell'apparecchio, assicurarsi di consegnare anche le presenti istruzioni per l'uso, in quanto costituiscono una parte essenziale del prodotto.
UTILIZZO IN CONFORMITÀ ALLE NORMATIVE
Il prodotto è un dispositivo per l'installazione audio professionale!
Il prodotto è stato sviluppato per l'uso professionale nel campo dell'installazione audio e non è destinato all'uso domestico! Inoltre, questo prodotto è destinato all'installazione da parte di persone qualificate con conoscenze specifiche e all'uso da parte di persone istruite! L'uso del prodotto al di fuori dei dati tecnici e delle condizioni operative specificate è considerato un uso improprio!
È esclusa la responsabilità per danni a persone e cose dovuti a un uso improprio!
Il prodotto non è adatto a:
- Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
- Bambini (i bambini devono essere istruiti a non giocare con l'apparecchio).
INDICAZIONI SULLA SICUREZZA
PERICOLO:
- Leggere attentamente questo manuale.
- Conservare tutte le informazioni e le istruzioni in un luogo sicuro.
- Seguire le istruzioni.
- Utilizzare gli accessori solo secondo il modo previsto.
- Non aprire o modificare il prodotto.
PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI E MATERIALE DI IMBALLAGGIO CHE POSSONO ESSERE INGERITI! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI!
ATTENZIONE: PRODOTTI AUDIO CON VOLUME AUDIO ELEVATO!
Questo touch panel e i relativi prodotti sono destinati all'uso professionale. L'utilizzo commerciale è soggetto alle normative e alle linee guida nazionali applicabili per la prevenzione degli incidenti. Danni all'udito causati da volume elevato e da esposizione continuativa: l'uso di questo touch panel e dei relativi prodotti può generare livelli di pressione acustica (SPL) elevati che possono causare danni all'udito. Evitare l'esposizione a livelli di volume elevati.
SOLO PER USO IN INTERNI
Questo simbolo contrassegna apparecchi elettrici destinati principalmente all'uso in interni.
DOTAZIONE
1 touch panel LD QTP 8
1 piastra di montaggio con vite di bloccaggio (preassemblata)
Manuale di istruzioni

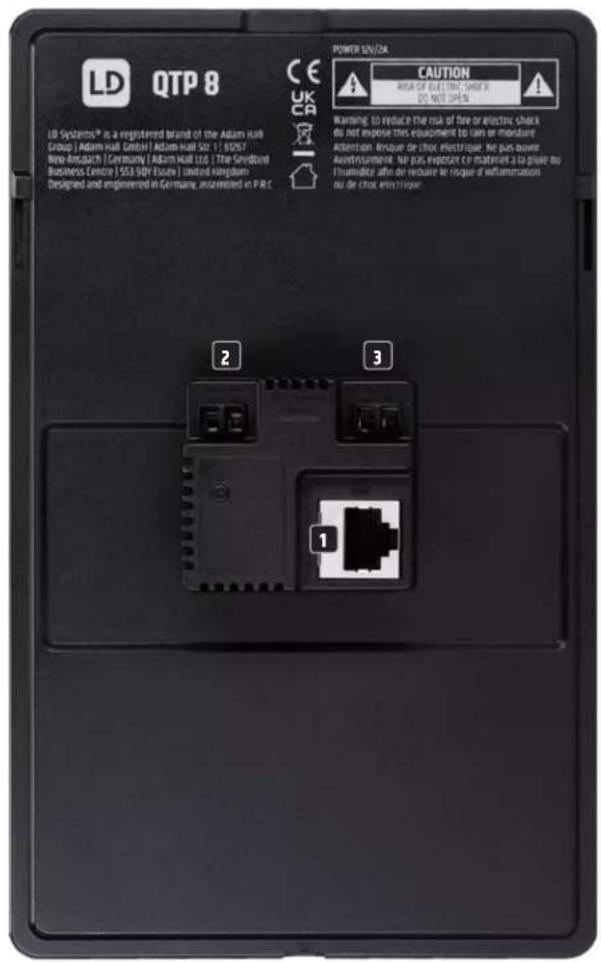

CONNESSIONI, ELEMENTI DI COMANDO E INDICATORI
Connessione Ethernet per collegamento dati e alimentazione tramite PoE (Power over Ethernet).
2 POWER IN
Alimentazione alternativa con alimentatore acquistabile come optional (corrente continua 12 V / 2 A. Verificare che la polarità sia corretta, v. marcatura).
3 INTERFACCIA SERIALE RS-485
Attualmente non attiva.
4 TF-CARD
Slot per scheda TF o microSD.
5 TYPE-C
Porta USB-C per la connessione dati tramite computer.
6 SET
Solo per assistenza.
7 RESTART
Per forzare il riavvio del dispositivo, è possibile utilizzare, ad esempio, una graffetta.

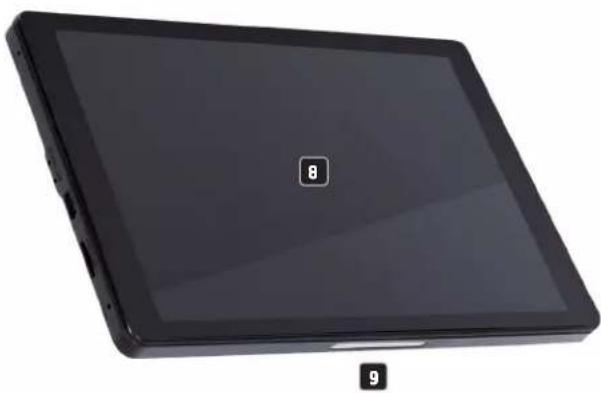

8 DISPLAY
Display tattile da 8".
LED
Indicatore LED multicolore (attualmente non attivo).
10 FILETTATURA
Filettatura per il fissaggio della piastra di montaggio (piastra di montaggio e vite di bloccaggio in dotazione).

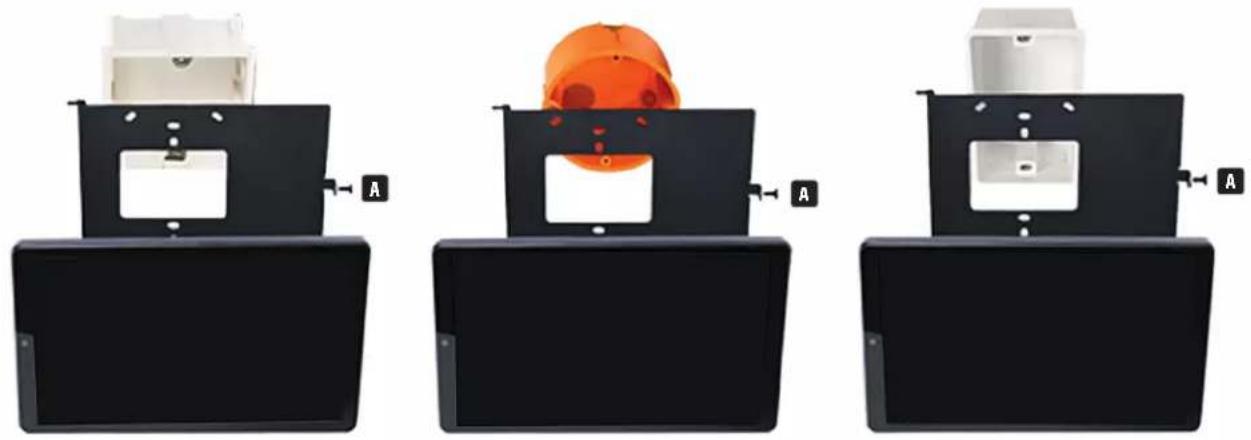

MONTAGGIO
Verificare che la scatola da incasso sia sufficientemente profonda (terminale di collegamento più spina Ethernet).
CONSIGLIO: sul punto adatto della parete, montare il touch panel di formato orizzontale con la vite di bloccaggio A rivolta verso destra. La piastra di montaggio del touch panel QTP8 è compatibile con le scatole da incasso di tipo 86, tipo UE e tipo US. Il touch panel può essere installato unicamente da personale specializzato e da elettricisti autorizzati. Non ci assumiamo responsabilità per la scatola da incasso installata né per il suo funzionamento. Dev'essere condotta un'ispezione da parte di personale qualificato.
Allentare la vite di bloccaggio A della piastra di montaggio, togliere la piastra di montaggio dal touch panel e fissarla alla scatola da incasso. Ora collegare i cavi del touch panel. Collocare il touch panel sulla piastra di montaggio in modo che i due perni sul lato sinistro della piastra di montaggio si inseriscano nelle corrispondenti scanalature del touch panel; spingere il pannello a destra di circa un centimetro e fissare con la vite di bloccaggio allentata in precedenza.

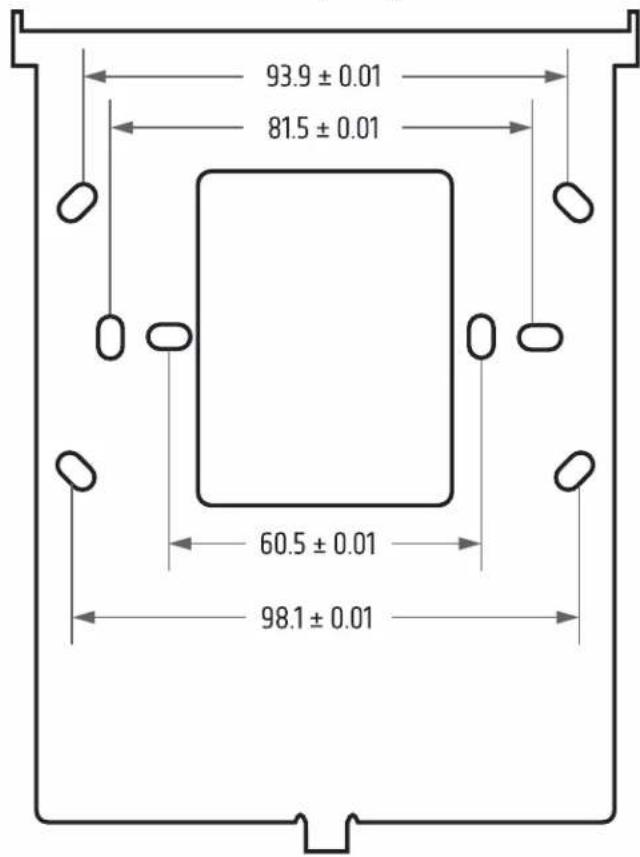

DISTANZA TRA I FORI (mm)
La lingua di sistema del touch panel predefinita in fabbrica è l'inglese, perciò sono in inglese anche i seguenti screenshot. La lingua di sistema può essere modificata.

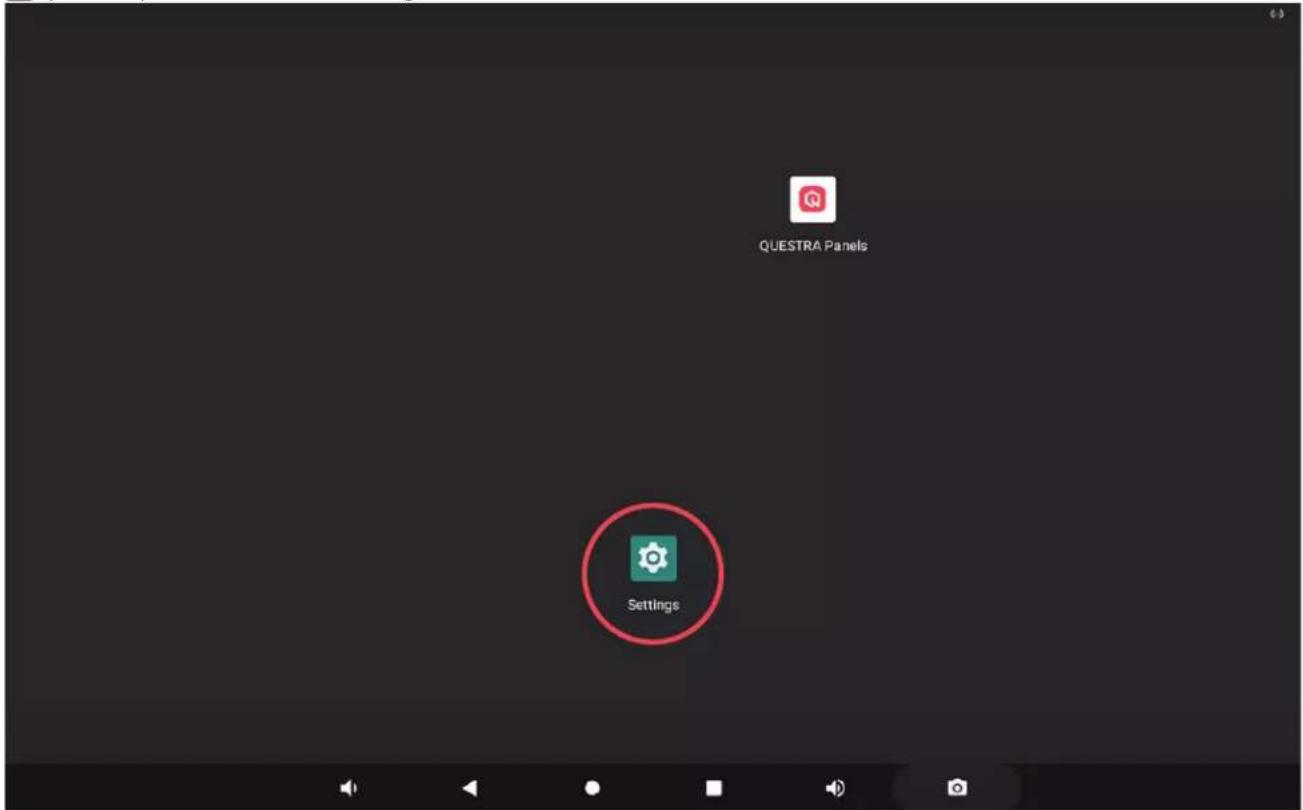

1 Aprire le impostazioni del sistema "Settings".

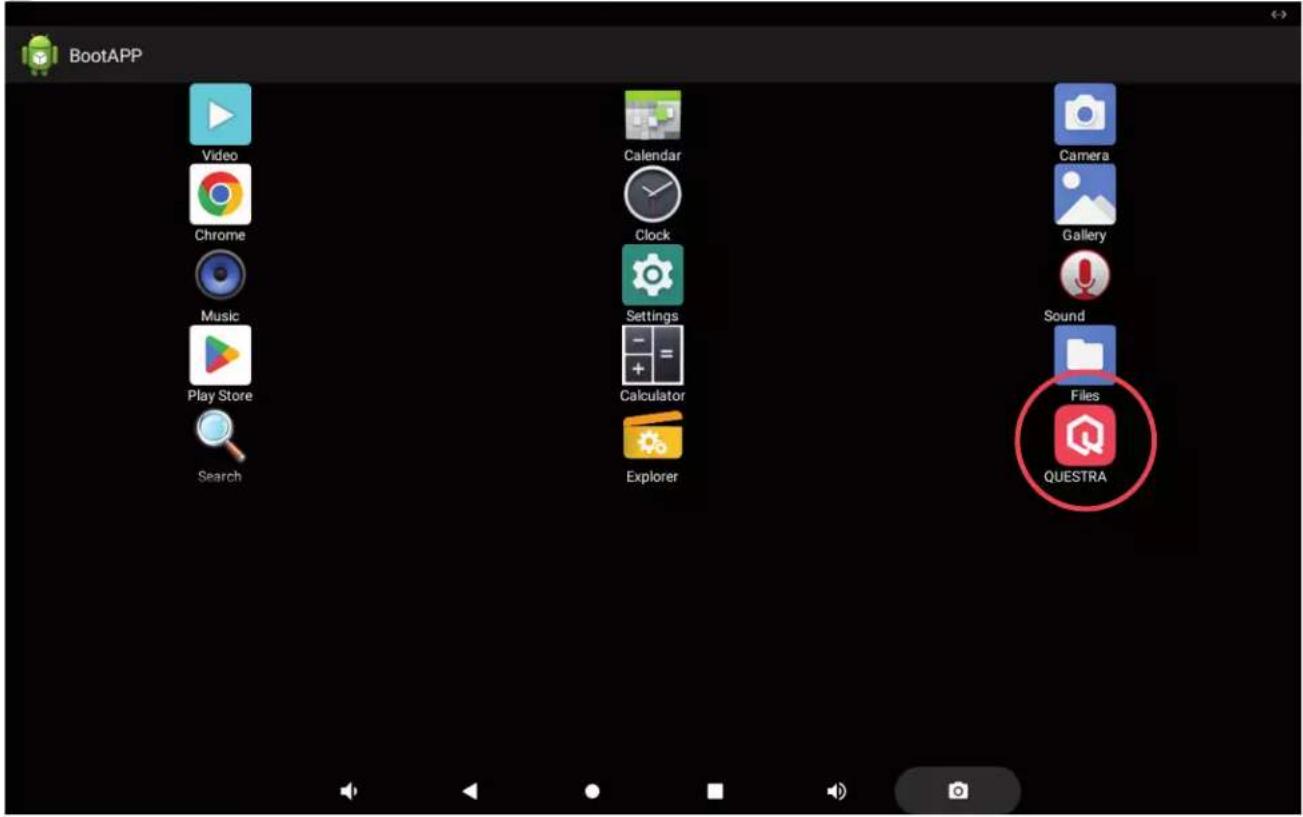

5 Ora selezionare l'applicazione desiderata toccando l'icona corrispondente.


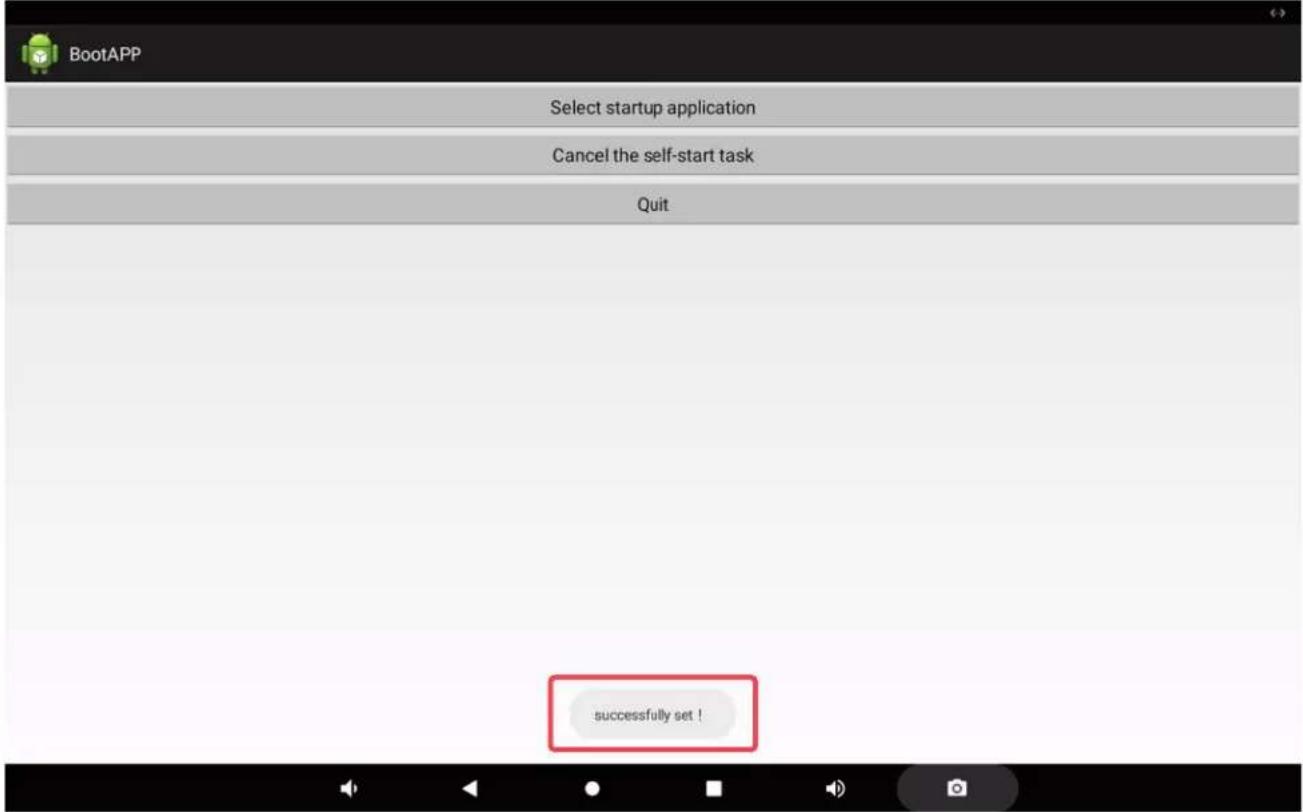

BootAPP Video Chrome Music Play Store Search Calendar Clock Settings Calculator Explorer Camera Gallery Sound Files QUESTRA6 A conferma dell'operazione eseguita, sulla parte inferiore dello schermo appare il messaggio "Successfully set!" (Impostazione eseguita con successo).
La configurazione di rete automatica tramite DHCP è attivata come impostazione di fabbrica. Per configurare la rete manualmente, accedere alle impostazioni e settare “Ethernet IP mode” su “static” (Settings > Network & Internet > Ethernet > Ethernet IP Mode > static > IP). Dopo modificato lo stato, riavviare il dispositivo.
DATI TECNICI
Tipo di prodotto Apparecchiatura da installazione
Tipo Touch panel QUESTRA da 8", alimentato con PoE
Processore RK3566 - Quad-core fino a 1,8 GHZ
Memoria RAM 2 GB
Spazio di memoria interno 16 GB
Elementi di comando Display a sfioramento da 8", Set, Restart
Risoluzione del display 1280 x 800 pixel
Luminosità del display 300 nits
Tipo di touch panel Touch panel IPS capacitivo a 5 punti
Posizione di montaggio Formato orizzontale o verticale (si consiglia il formato orizzontale)
Sistema operativo Android 11
Connessioni Ethernet RJ45, Power In, RS-485 (attualmente non attivato), USB-C
Lettore scheda Scheda TF / microSD
Rete WiFi 2,4 G, BT 4.0, Ethernet 10 M/100 M
Alimentazione PoE+ (Power over Ethernet) conforme a IEEE 802.3at, adattatore esterno da 12 V a corrente continua da 2 A (acquistabile come optional)
Opzioni di montaggio Scatola da incasso UE, scatola elettrica USA a 2 poli, scatola elettrica tipo 86
Ingombro (L x H x P) 200 mm x 124,6 mm x 37,7 mm
Peso 0,45 kg
Temperatura ambiente 0 - 40 °C
Umidità dell'aria relativa < 80%, senza condensazione
Accessori opzionali Adattatore
Accessori in dotazione Piastra di montaggio e vite di bloccaggio
SMALTIMENTO
IMBALLAGGIO
- Gli imballaggi possono essere smaltiti attraverso i consueti canali di smaltimento.
- Separare l'imballaggio in conformità alle norme per lo smaltimento dei rifiuti e dei materiali vigenti nel proprio Paese.
DISPOSITIVO
-
Questo dispositivo è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche nella versione in vigore. Direttiva RAEE - Rifiuti di apparecchiature elettriche ed elettroniche. I dispositivi e le batterie vecchi non devono essere gettati nei rifiuti domestici. I dispositivi o le batterie vecchi devono essere smaltiti utilizzando un servizio di smaltimento dei rifiuti autorizzato o un impianto di smaltimento dei rifiuti urbani. Seguire le direttive del proprio Paese!
-
Seguire le leggi sullo smaltimento dei rifiuti vigenti nel proprio Paese.
-
Come cliente privato, è possibile ottenere informazioni sulle opzioni di smaltimento ecologico dal rivenditore presso il quale è stato acquistato il prodotto o dalle autorità regionali competenti.
DICHIARAZIONI DEL PRODUTTORE
GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ
Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono disponibili all'indirizzo: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, contattare il proprio partner commerciale.
CONFORMITÀ CE
Adam Hall GmbH dichiara che questo prodotto è conforme alla seguente direttiva (se applicabile). R&TTE (1999/5/CE) o RED (2014/53/UE) a partire da giugno 2017 Direttiva Bassa Tensione (2014/35/UE) Direttiva EMV (2014/30/UE) RoHS (2011/65/UE) La dichiarazione di conformità completa è disponibile sul sito www.adamhall.com. Inoltre, è possibile richiederla all'indirizzo info@adamhall.com.
DICHIARAZIONE DI CONFORMITÀ EU
Le dichiarazioni di conformità per i prodotti coperti dalle direttive LVD, EMC e RoHS possono essere richieste a info@adamhall.com. Le dichiarazioni di conformità per i prodotti soggetti alla Direttiva RED, possono essere richieste all'indirizzo www.adamhall.com/compliance/.
I refusi e gli errori, così come le modifiche tecniche o di altro tipo sono riservati!
