Typ produktu	Ekran dotykowy do montażu stałego
Marka	LD Systems
Model	QTP 8
Procesor	RK3566 Quad-core do 1,8 GHz
Pamięć RAM	2 GB
Pamięć wewnętrzna	16 GB
Typ ekranu	8-calowy pojemnościowy ekran dotykowy IPS
Rozdzielczość ekranu	1280 x 800 pikseli
Jasność	300 nitów
Przyciski sterujące	Ekran dotykowy, przyciski Set i Restart
System operacyjny	Android 11
Łączność sieciowa	Ethernet 10/100 Mbps, Wi-Fi 2,4 GHz, Bluetooth 4.0
Porty	Ethernet RJ45, Power In, RS485 (niewspółpracujący), USB-C
Czytnik kart	TF/MicroSD
Opcje montażu	Poziomo lub pionowo, kompatybilny z puszkami UE, US, typ 86
Wymiary (dł. x wys. x gł.)	200 x 124,6 x 37,7 mm
Waga	0,45 kg
Zasilanie	PoE+ (IEEE 802.3at) lub 12V/2A DC (zasilacz opcjonalny)
Temperatura pracy	0°C do 40°C
Wilgotność względna	< 80% bez kondensacji
Dołączone akcesoria	Płyta montażowa, śruba blokująca
Przeznaczenie	Profesjonalne, wewnątrz
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką, nie używać ściernych środków
Bezpieczeństwo	Zawiera małe części, trzymać poza zasięgiem dzieci. Używać tylko wewnątrz.

Często zadawane pytania - QTP 8 LD Systems

Jak zainstalować ekran dotykowy QTP 8?

Przymocuj płytę montażową do puszki, podłącz kable, następnie umieść ekran na kołkach płyty i przesuń w prawo. Dokręć śrubę blokującą.

Jak zasilić urządzenie?

Urządzenie może być zasilane przez PoE+ (IEEE 802.3at) przez port Ethernet lub przez zewnętrzny zasilacz 12V/2A (opcjonalny).

Jak skonfigurować sieć?

Domyślnie włączony jest DHCP. Aby ustawić stały adres IP, przejdź do Ustawienia > Sieć i Internet > Ethernet > Tryb IP Ethernet > statyczny.

Co zrobić, jeśli ekran przestanie reagować?

Użyj spinacza, aby nacisnąć przycisk Restart (RESET), aby wymusić restart.

Czy mogę używać urządzenia na zewnątrz?

Nie, urządzenie jest przeznaczone do użytku wyłącznie wewnątrz, aby uniknąć ryzyka porażenia prądem i uszkodzeń.

Jak zmienić język systemu?

Przejdź do Ustawienia (Settings), a następnie wybierz żądany język w opcjach języka i wprowadzania.

Jaka jest różnica między PoE a zewnętrznym zasilaniem?

PoE umożliwia zasilanie i przesyłanie danych za pomocą jednego kabla Ethernet. Zasilanie zewnętrzne wymaga osobnego źródła 12V/2A.

Czy urządzenie jest kompatybilne ze standardowymi puszkami?

Tak, jest kompatybilne z puszkami typu 86, UE i US (amerykańskie 2-gniazdowe).

Jak zresetować urządzenie?

Użyj przycisku Restart z tyłu, aby uruchomić ponownie. Opis resetu do ustawień fabrycznych nie jest podany; sprawdź instrukcję.

Jakie akcesoria są dołączone do ekranu?

W pudełku znajduje się: 1x ekran dotykowy LD QTP 8, 1x płyta montażowa z śrubą blokującą (wstępnie zmontowana) oraz instrukcja obsługi.

INSTRUKCJA OBSŁUGI QTP 8 LD Systems

2 Open „Accessibility”.

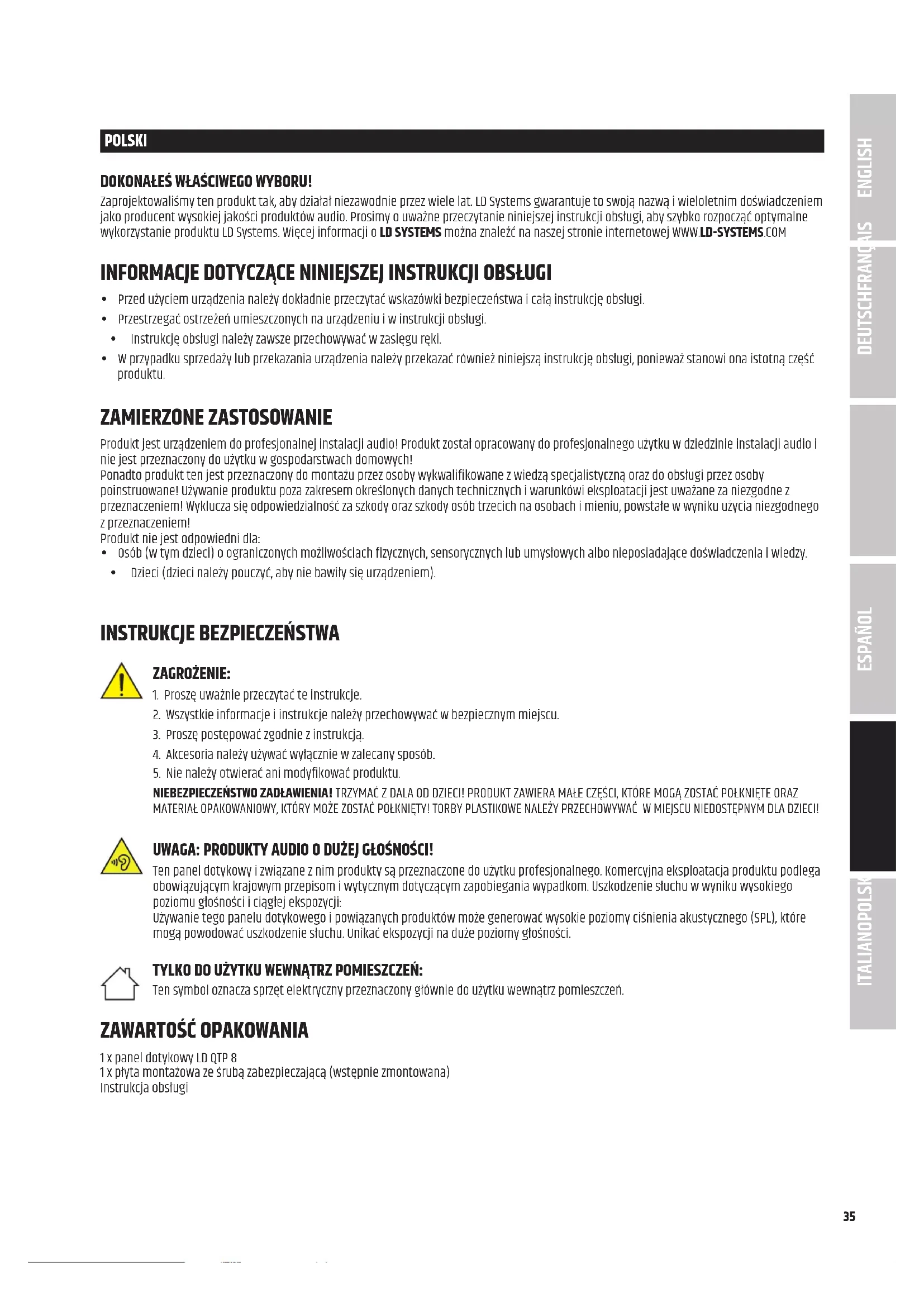

Zaprojektowaliśmy ten produkt tak, aby działał niezawodnie przez wiele lat. LD Systems gwarantuje to swoją nazwą i wieloletnim doświadczeniem jako producent wysokiej jakości produktów audio. Prosimy o uważne przeczytanie niniejszej instrukcji obsługi, aby szybko rozpocząć optymalne wykorzystanie produktu LD Systems. Więcej informacji o LD SYSTEMS można znaleźć na naszej stronie internetowej WWW.LD-SYSTEMS.COM

INFORMACJE DOTYCZĄCE NINIEJSZEJ INSTRUKCJI OBSŁUGI

• Przed użyciem urządzenia należy dokładnie przeczytać wskazówki bezpieczeństwa i całą instrukcję obsługi.
• Przestrzegać ostrzeżeń umieszczonych na urządzeniu i w instrukcji obsługi.
• Instrukcję obsługi należy zawsze przechowywać w zasięgu ręki.
• W przypadku sprzedaży lub przekazania urządzenia należy przekazać również niniejszą instrukcję obsługi, ponieważ stanowi ona istotną część produktu.

ZAMIERZONE ZASTOSOWANIE

Produkt jest urządzeniem do profesjonalnej instalacji audio! Produkt został opracowany do profesjonalnego użytku w dziedzinie instalacji audio i nie jest przeznaczony do użytku w gospodarstwach domowych!

Ponadto produkt ten jest przeznaczony do montażu przez osoby wykwalifikowane z wiedzą specjalistyczną oraz do obsługi przez osoby poinstruowane! Używanie produktu poza zakresem określonych danych technicznych i warunkówi eksploatacji jest uważane za niezgodne z przeznaczeniem! Wyklucza się odpowiedzialność za szkody oraz szkody osób trzecich na osobach i mieniu, powstałe w wyniku użycia niezgodnego z przeznaczeniem!

Produkt nie jest odpowiedni dla:

- Osób (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych albo nieposiadające doświadczenia i wiedzy.

- Dzieci (dzieci należy pouczyć, aby nie bawiły się urządzeniem).

INSTRUKCJE BEZPIECZEŃSTWA

ZAGROŻENIE:

1. Proszę uważnie przeczytać te instrukcje.
2. Wszystkie informacje i instrukcje należy przechowywać w bezpiecznym miejscu.
3. Proszę postępować zgodnie z instrukcją.
4. Akcesoria należy używać wyłącznie w zalecany sposób.
5. Nie należy otwierać ani modyfikować produktu.

NIEBEZPIECZEŃSTWO ZADŁAWIENIA! TRZYMAĆ Z DALA OD DZIECI! PRODUKT ZAWIERA MAŁE CZĘŚCI, KTÓRE MOGA ZOSTAĆ POŁKNIĘTE ORAZ MATERIAL OPAKOWANIOWY, KTÓRY MOŻE ZOSTAĆ POŁKNIĘTY! TORBY PLASTIKOWE NALEŻY PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI!

UWAGA: PRODUKTY AUDIO O DUŻEJ GŁOŚNOŚCI!

Ten panel dotykowy i związane z nim produkty są przeznaczone do użytku profesjonalnego. Komercyjna eksploatacja produktu podlega obowiązującym krajowym przepisom i wytycznym dotyczącym zapobiegania wypadkom. Uszkodzenie słuchu w wyniku wysokiego poziomu głośności i ciągłej ekspozycji:

Używanie tego panelu dotykowego i powiązanych produktów może generować wysokie poziomy ciśnienia akustycznego (SPL), które mogą powodować uszkodzenie słuchu. Unikać ekspozycji na duże poziomy głośności.

TYLKO DO UŻYTKU WEWNĄTRZ POMIESZCZEŃ:

Ten symbol oznacza sprzęt elektryczny przeznaczony głównie do użytku wewnątrz pomieszczeń.

ZAWARTOŚĆ OPAKOWANIA

1 x panel dotykowy LD QTP 8

1 x płyta montażowa ze śrubą zabezpieczającą (wstępnie zmontowana)

Instrukcja obsługi

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI

LD QTP 8 CE UK CA LD Systems® is a registered brand of the Adam Hall Group | Adam Hall GmbH | Adam Hall Szt. 1 | 50267 New Anschaff | Germany | Adam Hall Ltd | The Standard Business Venture | SSD 36V Ester | United Kingdom Designed and engineered in Germany, Anschaffed in P.R.C. POWER 32V/3A CAUTION RASA OF ELECTRIC SHOCK DO NOT OPEN Warning to reduce the risk of fire or electric shock do not expose this equipment to cars or enclosure Attention: Anque de chot. électrique. Ne pas ouvrir Autrescience. Ne pas exposure ce maternant a la plave ou l'humidise afin de recure te risquer d'effommation au de chot. électrique. 2 3 1

6 4 5 7 LEFT LEMON SIDE

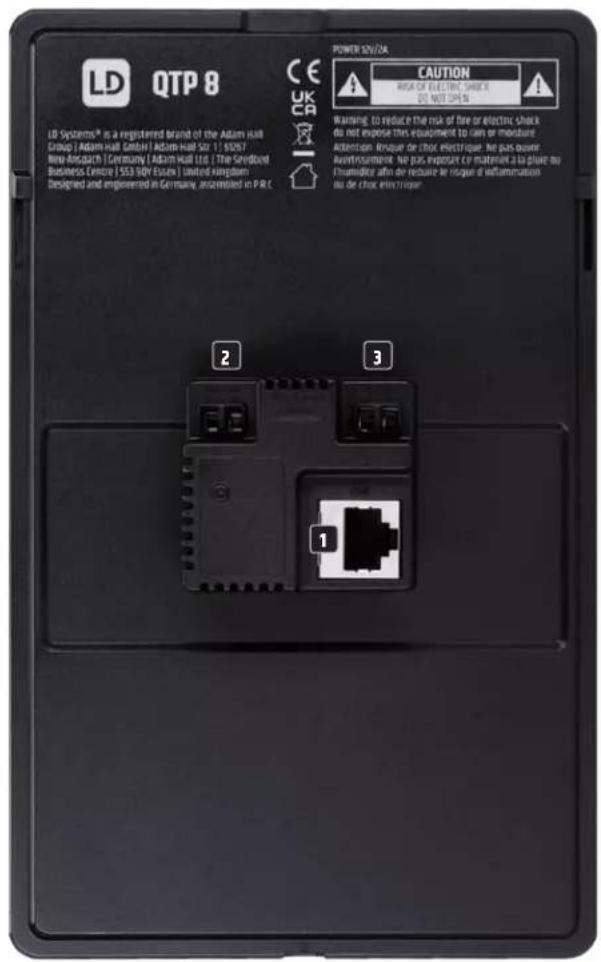

Złącze Ethernet do podłączenia danych i zasilania przez PoE (Power over Ethernet).

2 POWER IN

Alternatywne zasilanie za pomocą dostępnego opcjonalnie zasilacza (napięcie stałe 12V / 2A, zwrócić uwagę na prawidłową polaryzację, patrz oznakowanie).

3 INTERFEJS SZEREGOWY RS485

Obecnie bez przypisanej funkcji.

4 TF-CARD

Gniazdo na kartę TF lub MicroSD.

5 TYPE-C

Port USB-C dla połączenia danych z komputerem.

6 SET

Tylko do celów serwisowych.

7 RESTART

Użyć na przykład spinacza do papieru aby wymusić ponowne uruchomienie urządzenia.

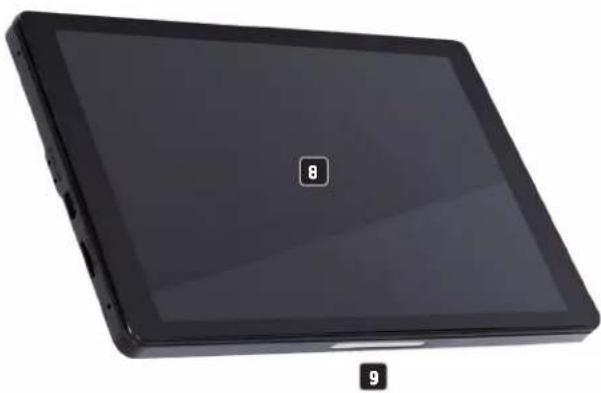

8 DISPLAY

8-calowy wyświetlacz dotykowy.

LED

Wielokolorowa dioda sygnalizacyjna (do wykorzystania w przyszłości).

THREAD

Gwint do mocowania płyty montażowej (płyta montażowa i śruba zabezpieczająca w zestawie).

INSTALACJA

Należy zwrócić uwagę, czy puszka podtynkowa jest wystarczająco głęboka (zacisk przyłączeniowy plus złącze Ethernet).

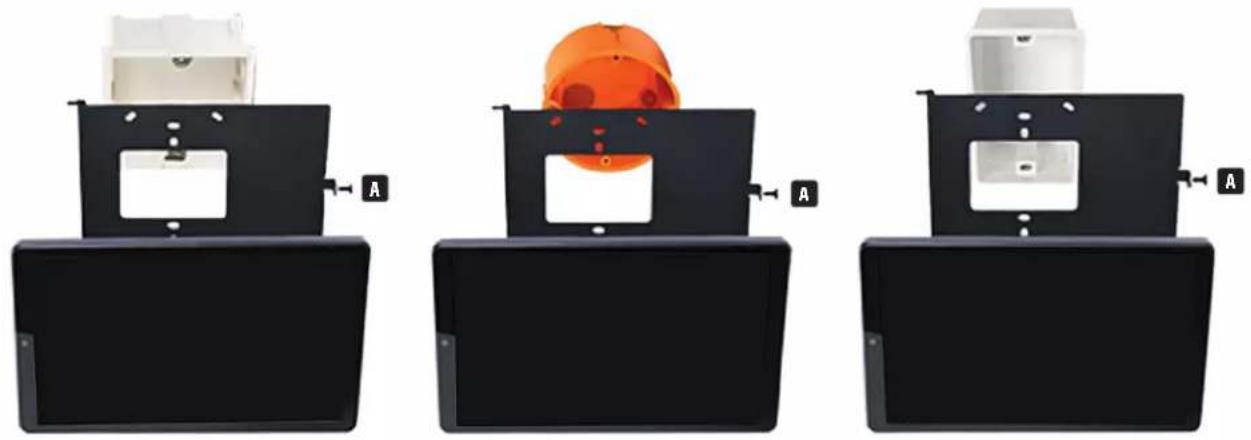

ZALECENIE: Zamontuj panel dotykowy w układzie poziomym ze śrubą blokującą A skierowaną w prawo w odpowiednim miejscu na ścianie. Płyta montażowa panelu dotykowego QTP8 jest kompatybilna z puszkami podtynkowymi typu 86, typu EU i typu US. Instalacja panelu dotykowego tylko przez autoryzowany personel i elektryków. Nie ponosi się odpowiedzialności za zamontowaną puszkę podtynkową i jej działanie. Wymagana jest kontrola przez wykwalifikowany personel.

Poluzować śrubę blokującą A z płyty montażowej, zdjąć płytę montażową z panelu dotykowego i przymocować ją do odpowiedniej puszki podtynkowej. Teraz należy wykonać połączenia kablowe z panelem dotykowym. Umieścić panel dotykowy na płycie montażowej tak, aby dwa bolce po lewej stronie płyty montażowej weszły w odpowiednie wgłębienia w panelu dotykowym, przesunąć panel o jeden centymetr w prawo i zabezpieczyć połączenie poluzowaną wcześniej śrubą zabezpieczającą.

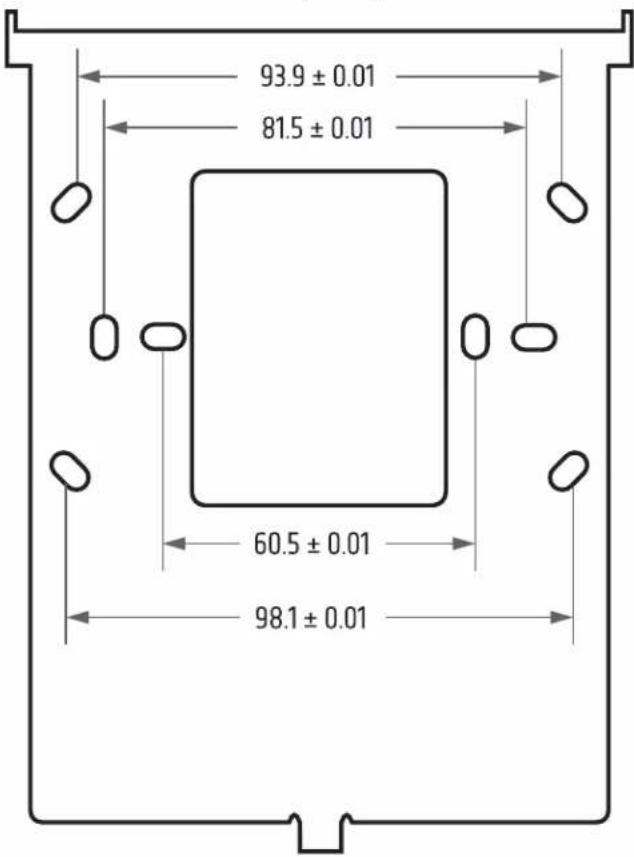

ROZSTAW OTWORÓW (mm)

93.9 ± 0.01 81.5 ± 0.01 60.5 ± 0.01 98.1 ± 0.01

AUTOSTART

Ponieważ fabrycznie preinstalowanym językiem systemowym panelu dotykowego jest angielski, poniższe zrzuty ekranu są również w języku angielskim. Można ustawić język systemu.

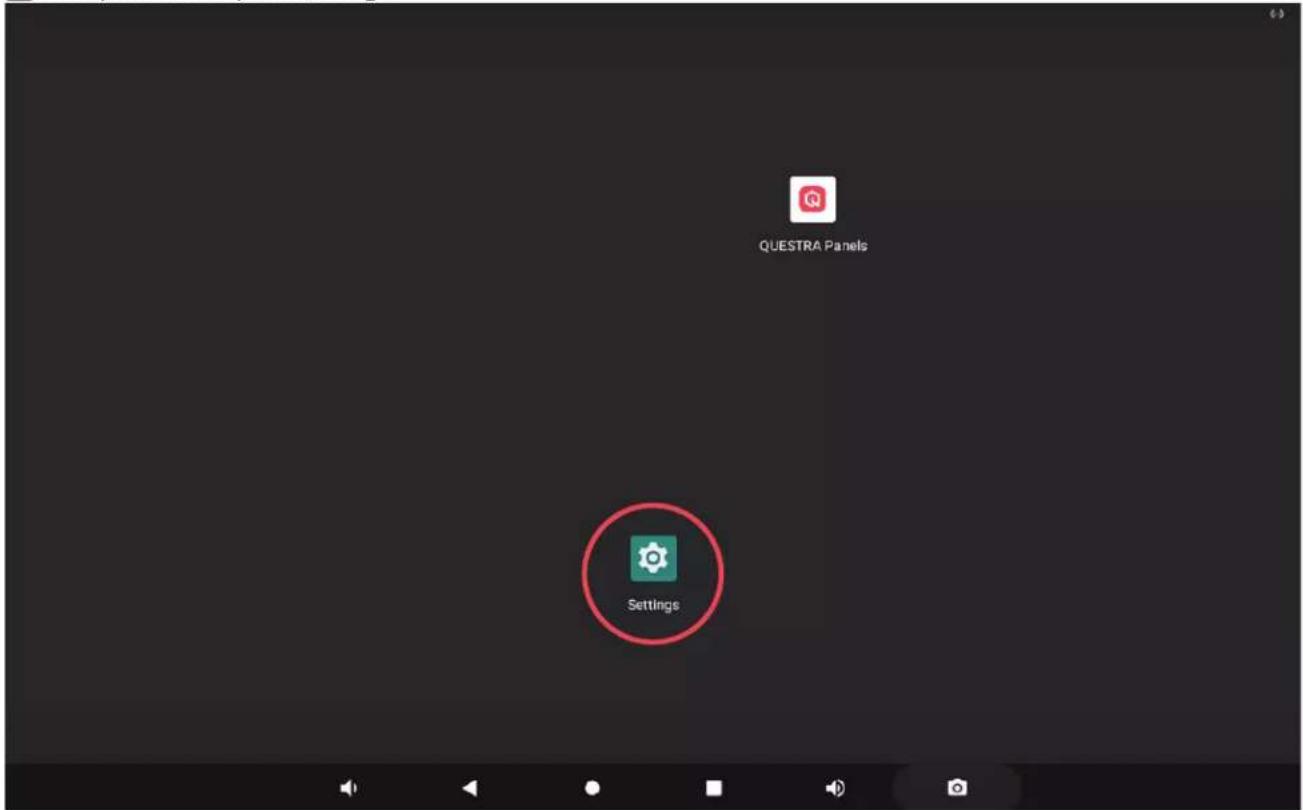

1 Otworzyć ustawienia systemu „Settings”.

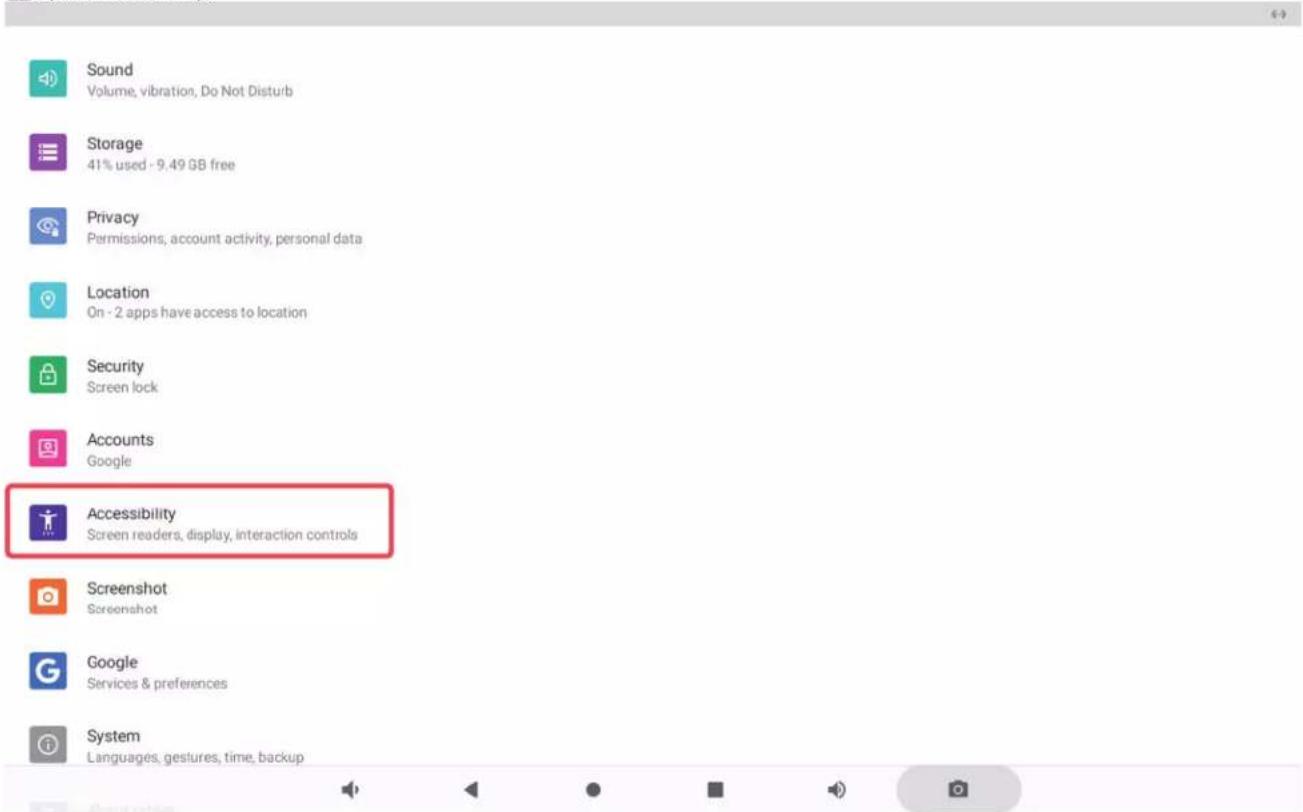

2 Otwórz „Accessibility”.

(一)

Sound

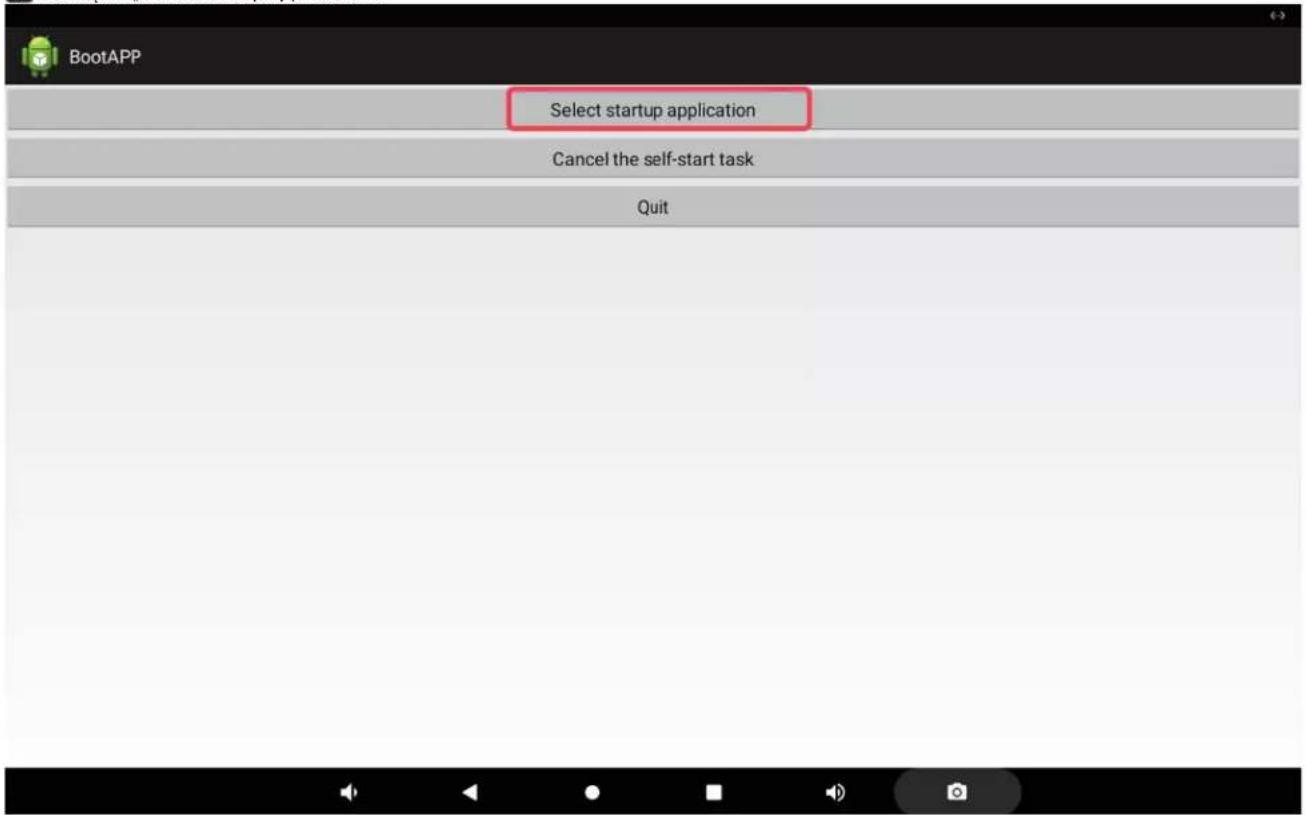

4 Stuknąć w „Select startup application”.

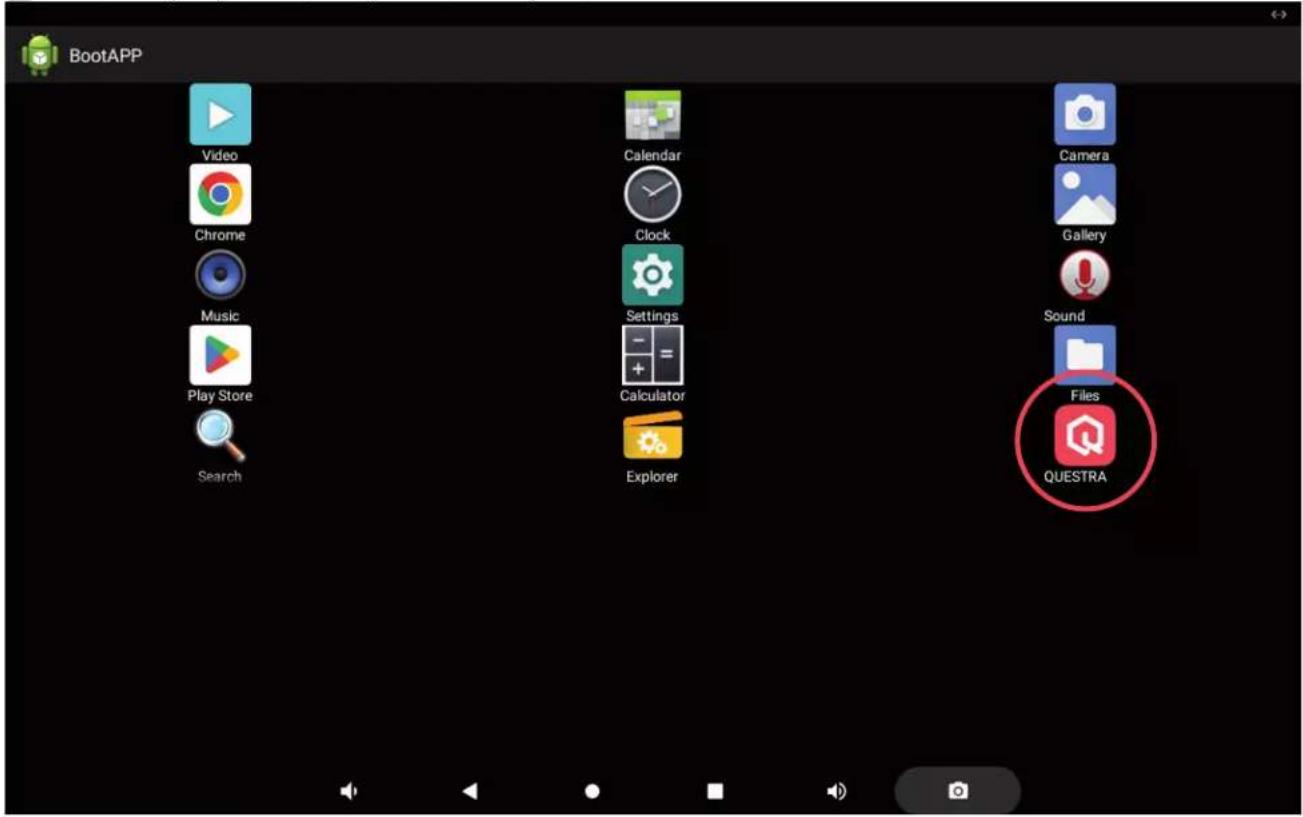

5 Teraz wybrać żadana aplikację, stukając na odpowiednią ikone.

BootAPP Video Chrome Music Play Store Search Calendar Clock Settings Calculator Explorer Camera Gallery Sound Files QUESTRA

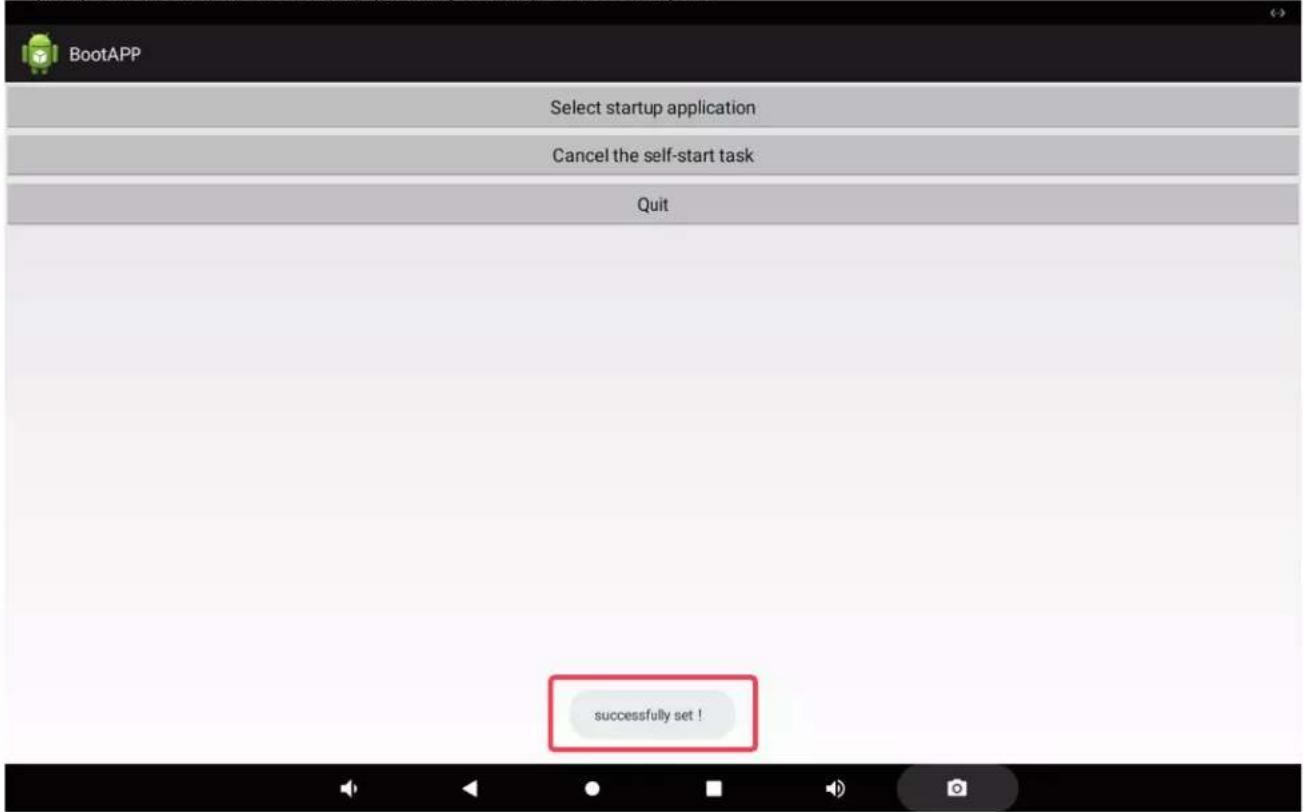

6 Jako potwierdzenie, na dole ekranu pojawia się teraz napis „Successfully set”.

Fabrycznie aktywowana jest automatyczna konfiguracja sieci poprzez DHCP. Aby skonfigurować sieć ręcznie, należy przejść do ustawień i „Tryb IP sieci Ethernet“ na „statyczny“ (Settings Network & Internet -> Ethernet -> Ethernet IP Mode -> static -> Configure IP etc.). Po zmia należy ponownie uruchomić urządzenie.

DANE TECHNICZNE

Typ produktu Sprzęt instalacyjny

Typ panel dotykowy QUESTRA 8", zasilany PoE

pamięć wewnętrzna 16 GB

Elementy sterujące pracą Wyświetlacz dotykowy 8", ustawianie, restart

Rozdzielczość wyświetlacza 1280 x 800 pikseli

Jasność wyświetlacza 300 nits

Panel typu dotykowego 5-punktowy pojemnościowy panel dotykowy IPS

Pozycja montażowa Format poziomy lub pionowy (zalecany format poziomy)

System operacyjny Android 11

Połączenia Ethernet RJ45, wejście zasilania, RS485 (obecnie bez funkcji), USB-C

Czytnik kart Karta TF / MicroSD

Sieć 2.4G WIFI, BT 4.0, 10M/100M Ethernet

Zasilanie PoE+ (Power over Ethernet), zgodny z IEEE 802.3at, zasilacz zewnętrzny 12 V DC 2 A (dostępny opcjonałnie)

Opcje montażowe Puszka podtynkowa UE, 2-kanałowa puszka elektryczna USA, puszka elektryczna typu 86

Wymiary (szer. x wys. x dl.) 200 mm x 124,6 mm x 37,7 mm

Waga 0,45 kg

Temperatura zewnętrzna 0^ C – 40^ C

Względna wilgotność powietrza < 80% bez kondensacji

Akcesoria (opcjonalnie) Zasilanie

Dołączone akcesoria: Płyta montażowa plus śruba zabezpieczająca

DYSPOZYCJA

Pakowanie:

1. Opakowania mogą być wprowadzane do systemu recyklingu poprzez zwykle kanały utylizacji.
2. Prosimy o oddzielenie opakowania zgodnie z przepisami dotyczącymi utylizacji i recyklingu obowiązującymi w danym kraju.

Urządzenie:

1. Niniejsze urządzenie podlega europejskiej dyrektywie w sprawie zużytego sprzętu elektrycznego i elektronicznego z późniejszymi zmianami. Dyrektywa WEEE Zużyty sprzęt elektryczny i elektroniczny. Stare urządzenia i baterie nie należą do odpadów domowych. Stare urządzenie lub baterie należy oddać do utylizacji za pośrednictwem autoryzowanego przedsiębiorstwa utylizacji odpadów lub zakładu utylizacji odpadów komunalnych. Należy przestrzegać przepisów obowiązujących w danym kraju!
2. Przestrzegać wszystkich przepisów dotyczących utylizacji obowiązujących w danym kraju.
3. Jako klient prywatny możesz uzyskać informacje na temat możliwości utylizacji przyjaznej dla środowiska od sprzedawcy, u którego zakupiono produkt lub od odpowiednich władz regionalnych.

OŚWIADCZENIA PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / [phone]. Nasze aktualne warunki gwarancji i ograniczenia odpowiedzialności znajdują się na stronie: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W przypadku serwisu prosimy o kontakt z partnerem handlowym.

ZGODNOŚĆ CE

Adam Hall GmbH oświadcza niniejszym, że ten produkt jest zgodny z następującą dyrektywą (jeśli dotyczy). R&TTE (1999/5/EC) lub RED (2014/53/EU) od czerwca 2017 r. Dyrektywa niskonapięciowa (2014/35/UE) Dyrektywa EMV (2014/30/UE) RoHS (2011/65/EU) Pełna deklaracja zgodności znajduje się na stronie www.adamhall.com. Ponadto można ją również zamówić na stronie [e-mail].

DEKLARACJA ZGODNOŚCI EU

Deklaracje zgodności dla produktów objętych dyrektywami LVD, EMC i RoHS można zamówić na stronie [e-mail]. Deklaracje zgodności dla produktów podlegających dyrektywie RED, można uzyskać na stronie www.adamhall.com/compliance/.

Pomyłki i błędy, jak również zmiany techniczne lub inne są zastrzeżone!
