MANUALE UTENTE X399 Phantom Gaming 6 ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock X399 Phantom Gaming 6, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

Guida rapida di installazione ASRock X399 Phantom Gaming 6

CD di supporto ASRock X399 Phantom Gaming 6

1 x mascherina metallica posteriore I/O
4 x cavi dati Serial ATA (SATA) (opzionali)
1 x scheda ASRock SLI_HB_Bridge_2S (opzionali)
4 x viti per Socket M.2 (opzionali)
1 x staffa WiFi (opzionali)

1.2 Specifiche

Piattaforma	Fattore di forma ATXPCB a 8 layer
CPU	Supporto di CPU AMD TR4 Socket Ryzen Threadripper SeriesSupporto di CPU fino a 180WDigi Power designPotenza a 8 fasi
Chipset	AMD X399
Memoria	Tecnologia memoria DDR4 Quad Channel8 x alloggi DIMM DDR4Supporto di memoria unbuffered* DDR4 3400+(OC)/3200(OC)/2933(OC)/2667/2400/2133 ECC e non-ECC* Per maggiori informazioni fare riferimento all'elenco dei supportidi memoria sul sito di ASRock. (http://www.asrock.com/)Capacità max. della memoria di sistema: 128GBContatti d'oro 15μ negli alloggi DIMM
Alloggiod'espansione	3 x alloggi PCI Express 3.0 x16 (PCIE1/PCIE2/PCIE3:singolo a x16 (PCIE1); doppio a x16 (PCIE1) / x16 (PCIE2); triplo a x16 (PCIE1) / x16 (PCIE2) / x16 (PCIE3))*Supporto di SSD NVMe come disco d'avvioSupporto di AMD Quad CrossFireXTM, 3-Way CrossFireXTMand CrossFireXTMSupporto di NVIDIA* Quad SLITM, 3-Way SLITM e SLITM1 x Socket M.2 (tastoE), supporta moduli di tipo 2230 WiFi/BT Contatti d'oro 15μ nell'alloggio VGA PCIe (PCIE1, PCIE2 e PCIE3)
Audio	Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1220)Supporto audio Blu-ray PremiumSupporta protezione da sovratensioneCappucci audio Nichicon serie Fine Gold120dB SNR DAC con amplificatore differenziale

NE5532 Premium Headset Amplifier per connettore audio pannello frontale (supporta cuffie fino a 600 Ohm)

Ingresso Pure Power

Tecnologia Direct Drive

Schermatura isolata PCB

Rilevamento dell'impedenza sulla porta di uscita posteriore

Layer PCB individuali per canali audio R/L

Connettori audio dorati

Connettore audio dorato 15μ

Supporta Creative SoundBlaster Cinema5

LAN

1 x 2,5 LAN Gigabit 10/100/1000/2500 Mb/s (Dragon RT-L8125AG)

Supporto del software LAN Phantom Gaming

- Controllo intuitivo di regolazione automatica della larghezza di bandal

- Interfaccia grafica facile da usare

- Statistiche d'uso della rete

- Impostazioni predefinite ottimizzate per le modalità di Gioco, Navigazione e Streaming

- Controllo priorità personalizzato dall'utentel Supporto WOL (Wake-On-LAN)

Supporta protezione da fulmini/scariche elettrostatiche

Supporto Energy Efficient Ethernet 802.3az Supporto PXE

1 x LAN Gigabit 10/100/1000 Mb/s (Intel® I211AT)

Supporta protezione da fulmini/scariche elettrostatiche

Supporto Energy Efficient Ethernet 802.3az Supporto PXE

I/O pannello posteriore

1 x porta mouse/tastiera PS/2

1 x porta uscita SPDIF ottico

1 x Porta USB 3.1 Gen2 di tipo A (10 Gb/s) (Supporto protezione ESD)

1 x Porta USB 3.1 Gen2 di tipo C (10 Gb/s) (Supporto protezione ESD)

8 x porte USB 3.1 Gen1 (supporto protezione da scariche elettrostatiche)

2 x porta RJ-45 LAN con LED (LED ACT/LINK e LED SPEED)

Connettori audio HD: altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono (connettori audio dorati)

Archiviazi- one

8 x connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0, RAID 1, e RAID 10), NCQ, AHCI e Hot Plug 1 x socket Ultra M.2 (M2_1), supporta il modulo M.2 PCI Express di tipo M Key 2230/2242/2260/2280/22110 fino a Gen3 x4 (32 Gb/s)** 1 x socket Ultra M.2 (M2_2), supporta il modulo M.2 PCI Express di tipo M Key 2242/2260/2280 fino a Gen3 x4 (32 Gb/s)* 1 x socket Ultra M.2 (M2_3), supporta il modulo M.2 SATA3 6,0 Gb/s di tipo 2230/2242/2260/2280 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s)**

* Supporto di SSD NVMe come disco d'avvio
* Supporta kit ASRock U.2

Connettore

1 x connettore TPM 1 x connettore LED alimentazione e altoparlante 2 x collettore LED RGB

* Supporto totale di fino a 12V/3A, 36W strip LED 1 x Header LED indirizzabile

* Supporto totale di fino a 5V/3A, 15W strip LED 1 x connettore ventola CPU (4 pin)

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W). 1 x connettore ventola CPU/ventola pompa dell'acqua (4 pin (Controllo intelligente della velocità della ventola)

* La ventola CPU/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W). 3 x connettori ventola telaio/ventola pompa dell'acqua (4 pin) (Controllo intelligente della velocità della ventola)

* La ventola Chassis/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP e CHA_FAN3/WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

1 x connettore alimentazione ATX 24 pin 2 x connettori alimentazione 12 V 8 pin 1 x connettore audio pannello frontale (15μ connettore audio d'oro)* 1 x connettore audio pannello frontale angolo destro*

* Collegare il dispositivo audio ad uno dei connettori audio.

1 x collettore USB AMD LED FAN
2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche)
2 x header USB 3.1 Gen1 (supporto di 4 porte USB 3.1 Gen1) (supporto protezione da scariche elettrostatiche)
1 x pulsante per azzerare la CMOS
1 x Tasto d'alimentazione con LED
1 x Tasto di ripristino con LED

Funzionalità BIOS

AMI UEFI Legal BIOS con interfaccia di supporto

Eventi di riattivazione conformi a ACPI 5.1

Supporta jumperfree

Supporto di SMBIOS 2.3

Regolazione multipla tensione VCORE, VCORE_NB, DRAM,

VPPM, PCH 1,05V, +1,8V, +1,8VSB, VDDCR_SOC_S5,

PROM 2,5V

Hardware Monitor

Sensore di temperatura: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acqua

Tachimetro ventola: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acqua

Ventola silenziosa (regolazione automatica velocità in base alla temperatura della CPU): Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acqua

Controllo velocità ventola: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acqua

Monitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, VCORE_

NB, DRAM, PCH 1,05V, +1,8V, VDDCR_SOC

so

Microsoft ^® Windows ^® 10 64 bit

Certificazioni

FCC, CE

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 19)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare il tasto

d'alimentazione, il tasto di ripristino e l'indicatore di stato del sistema del telaio a questa basetta in base all'assegnazione dei pin definita di seguito.

Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (tasto d'alimentazione):

Collegare al tasto d'alimentazione del pannello frontale del telaio. Utilizzando il tasto d'alimentazione è possibile configurare il modo in cui si spegne il sistema.

RESET (tasto di ripristino):

Collegare all'interruttore di ripristino del pannello frontale del telaio. Premere il tasto di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo del pannello frontale consiste principalmente di tasto d'alimentazione, tasto di ripristino, LED d'alimentazione, LED attività del disco rigido, altoparlanti e così via. Quando si collega il modulo del pannello frontale del telaio a questa basetta, assicurarsi che l'assegnazione dei cavi e l'assegnazione dei pin siano corrette.

Connettore LED alimentazione e altoparlante (SPK_PLED1 a 7 pin) (vedere pag. 1, n. 18)

Collegare i LED alimentazione e l'altoparlante a questo connet- tore.

Connettori Serial ATA3

(SATA3_1_2:

vedere pag. 1, n. 13)

(SATA3_3_4:

vedere pag. 1, n. 14)

(SATA3_5_6:

vedere pag. 1, n. 15)

(SATA3_7_8:

vedere pag. 1, n. 16)

SATA3_5SASA3A8_3 SATA3_1 SATA3_6SASA3A8_4 SATA3_2

Questi otto connettori SATA3 supportano cavi di trasmissione dati SATA per i dispositivi d'archiviazione interni velocità di trasferimento dati fino a 6,0 Gb/s.

Collettore USB AMD LED FAN

(USB_5 a 4 pin)

(vedere pag. 1, n. 12)

Questo collettore viene utilizzato per il collegamento del connettore USB sul dissipatore di calore AMD.

Header USB 2.0

(USB_1_2 a 9 pin)

(vedere pag. 1, n. 24)

(USB_3_4 a 9 pin)

(vedere pag. 1, n. 25)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte.

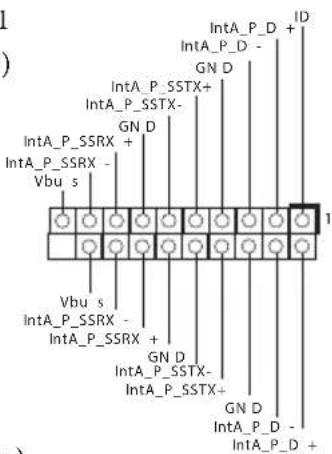

Header USB 3.1 Gen1

(USB3_9_10 a 19 pin)

(vedere pag. 1, n. 21)

IntA_P_D + IntA_P_D - GND IntA_P_SSTX+ IntA_P_SSTX- GN D IntA_P_SSRX + IntA_P_SSRX - Vbu s Vbu s IntA_P_SSRX - IntA_P_SSRX + GN D IntA_P_SSTX- IntA_P_SSTX+ GN D IntA_P_D - IntA_P_D + ID 1

Ci sono due connettori su questa scheda madre. Ciascun header USB 3.1 Gen1 può supportare due porte.

(USB3_11_12 a 19 pin)

(vedere pag. 1, n. 11)

Vbus IntA_PA_SRSX- IntA_PA_SRSX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ VbusVbus IntA_PB_SRSX- GND IntA_PB_SRSX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- Dummy 1

Header audio pannello ante- riore

(HD_AUDIO1 a 9 pin)

(vedere pag. 1, n. 31)

(HD_AUDIO_RA1 a 9 pin)

(vedere pag. 1, n. 30)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Questi due header serveno a collegare i dispositivi audio al pannello audio anteriore.

* Collegare il dispositivo audio ad uno dei connettori audio.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettori ventola chassis / pompa dell'acqua

(vedere pag. 1, n. 20)

(CHA_FAN2/WP a 4 pin)

(vedere pag. 1, n. 26)

(vedere pag. 1, n. 32)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Questa scheda madre è dotata di tre connettori ventola a 4 pin per il raffreddamento ad acqua del telaio. Se si decide di collegare una ventola telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Connettore ventola CPU (CPU_FAN1 a 4 pin)

(vedere pag. 1, n. 5)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore ventola CPU / pompa dell'acqua (CPU_FAN2/WP a 4 pin) (vedere pag. 1, n. 7)

Questa scheda madre è dotata di un connettore per la ventola della CPU con raffreddamento ad acqua a 4 pin. Se si decide di collegare una ventola della CPU con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 10)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 3) (ATX12V2 a 8 pin) (vedere pag. 1, n. 2)

Questa scheda madre è dotata di due connettori di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.

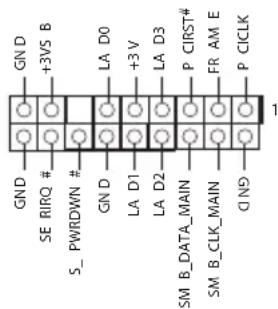

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 27)

GN D +3VS B SE RIRQ # S_ PWRDWN # GN D LA D0 +3 V LA D1 LA D2 LA D3 P CIRST# FR AM E P CICLK SM B_DATA_MAIN SM B_CLK_MAIN CIN9

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.

Collettore LED RGB

(RGB_LED1 a 4 pin)

(vedere pag. 1, n. 28)

(RGB_LED2 a 4 pin)

(vedere pag. 1, n. 9)

Il collettore LED RGB viene utilizzato per collegare la prolunga LED RGB, che consente agli utenti di scegliere tra vari effetti di illuminazione a LED.

Attenzione: Non installare il cavo LED RGB in senso errato; in caso contrario, il cavo potrebbe danneggiarsi.

* Fare riferimento a pagina 44 per ulteriori istruzioni su questa basetta.

Header LED indirizzabile

(ADDR_LED1 a 3 pin)

(vedere pag. 1, n. 29)

Questo header serve a collegare il cavo di estensione del LED indirizzabile che consente di scegliere tra vari effetti luce LED.

Attenzione: Non installare mai il cavo del LED indirizzabile secondo un orientamento errato, altrimento potrebbe danneggiarsi.

* Fare riferimento a pagina 45 per ulteriori istruzioni su questa basetta.

1.4 Interruttori intuitivi

La scheda madre è dotata di tre interruttori intuitivi: Tasto di alimentazione, tasto di ripristino e tasto Clear CMOS.

Tasto d'alimentazione

(PWRBTN)

(vedere pag. 1, n. 17)

Il tasto d'alimentazione consente di accendere/spegnere rapidamente il sistema.

Tasto di ripristino

(RSTBTN)

(vedere pag. 1, N. 22)

Il tasto di ripristino consente di ripristinare rapidamente il sistema.

Tasto Cancella CMOS

(CLRCBTN1)

(vedere pag. 1, n. 23)

Il tasto Cancella CMOS consente agli utenti di cancellare rapidamente i valori CMOS.

Questa funzione è operativa solo quando si spegne il computer e si scollega l'alimentatore.
