| Produkttyp | ATX-Motherboard für AMD Ryzen Threadripper (Sockel TR4) |
| Abmessungen | 305 mm x 244 mm (ATX-Format) |
| Gewicht | ca. 1,2 kg |
| Erforderliches Netzteil | ATX-Netzteil 24-polig + 2 CPU 12V 8-polige Anschlüsse |
| Chipsatz | AMD X399 |
| Speicherunterstützung | 8 DDR4-Steckplätze, Quad-Channel, bis zu 128 GB (non-ECC), Geschwindigkeiten bis zu 3400+ MHz (Übertaktung) |
| Erweiterungssteckplätze | 3x PCIe 3.0 x16 (Modus x16/x16/x16), 1x M.2 Key E für WLAN/BT |
| Speicher | 8x SATA3 6 Gbit/s (RAID 0/1/10), 3x Ultra M.2 (1x SATA3, 2x PCIe Gen3 x4), NVMe-Unterstützung |
| Netzwerk | 1x 2,5 Gbit/s (Dragon RTL8125AG), 1x Gbit/s (Intel I211AT) |
| Audio | Realtek ALC1220 7.1 HD-Kanäle, 600-Ohm-Kopfhörerverstärker, Creative SoundBlaster Cinema5 |
| USB auf Rückseite | 1x USB 3.1 Gen2 Type-A, 1x USB 3.1 Gen2 Type-C, 8x USB 3.1 Gen1 |
| Interne Anschlüsse | USB 2.0 (4 Anschlüsse), USB 3.1 Gen1 (4 Anschlüsse), 2x RGB-Header, 1x adressierbarer LED-Header, TPM |
| Lüfter | 1x CPU-Lüfter, 1x CPU/Wasserpumpe, 3x Gehäuse/Wasserpumpe (4-polig, PWM-Steuerung) |
| Integrierte Tasten | Ein/Aus, Reset, CMOS löschen |
| Hauptfunktionen | Unterstützung für AMD Quad CrossFireX und NVIDIA Quad SLI, grafisches UEFI-BIOS, Überspannungsschutz, 15μ goldene Kontakte auf DIMM- und PCIe-Steckplätzen |
| Sicherheit | TPM-Header, Blitz-/ESD-Schutz auf LAN, Audio-Überspannungsschutz, Unterstützung für ErP/EuP |
| Wartung und Reinigung | Regelmäßig mit Druckluft entstauben; Lösungsmittel vermeiden; Leiterplatten nicht berühren |
| Ersatzteile und Reparierbarkeit | Herausnehmbare E/A-Blende, Standard-Steckplätze; Lüfter und Kühler austauschbar; Herstellergarantie |
| Allgemeine Informationen | 8-lagiges PCB, Digi Power Design, 8-Stromphasen, Unterstützung für Windows 10 64-Bit |
Häufig gestellte Fragen - X399 Phantom Gaming 6 ASROCK
Benutzerfragen zu X399 Phantom Gaming 6 ASROCK
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Motherboard kostenlos im PDF-Format! Finden Sie Ihr Handbuch X399 Phantom Gaming 6 - ASROCK und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. X399 Phantom Gaming 6 von der Marke ASROCK.
BEDIENUNGSANLEITUNG X399 Phantom Gaming 6 ASROCK
Vielen Dank, dass Sie sich für das ASRock X399 Phantom Gaming 6 entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.
Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.
1.1 Lieferumfang
ASRock X399 Phantom Gaming 6-Motherboard (ATX-Formfaktor)
ASRock X399 Phantom Gaming 6-Schnellinstallationsanleitung
1 x E/A-Blendenabschirmung
4 x Serial-ATA- (SATA) Datenkabel (optional)
1 x ASRock SLI_HB_Bridge_2S-Karte (optional)
4 x Schrauben für M.2-Sockel (optional)
1 x WiFi-halterung (optional)
1.2 Technische Daten
| Plattform | ATX-Formfaktor8-Layer-PCB |
| Prozessor | Unterstützt AMD-TR4-Socket-Ryzen-Threadripper-CPUsUnterstützt CPU bis 180 WDigi Power design8-Leistungsphasendesign |
| Chipsatz | AMD X399 |
| Speicher | Vierkanal-DDR4-Speichertechnologie8 x DDR4-DIMM-SteckplätzeUnterstützt ungepufferten DDR4-3400+(OC)/3200(OC)/2933(OC)/2667/2400/2133-ECC- und -Non-ECC-Speicher** Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)Systemspeicher, max. Kapazität: 128GB15-μ-Goldkontakt in DIMM-Steckplätze |
| Erweiterungssteckplatz | 3 x PCI-Express 3.0-x16-Steckplätze (PCIE1/PCIE2/PCIE3:einzeln bei x16 (PCIE1); doppelt bei x16 (PCIE1) / x16 (PCIE2); dreifach bei x16 (PCIE1) / x16 (PCIE2) / x16 (PCIE3))* * Unterstützt NVMe-SSD als BootplatteUnterstützt AMD Quad CrossFireXTM, 3-Wege-CrossFireXTMund CrossFireXTMUnterstützt NVIDIA® Quad SLITM, 3-Way SLITM und SLITM1 x M.2-Sockel (Key E), unterstützt Typ-2230-Wi-Fi-/-BT-Modul15-μ-Goldkontakt in VGA-PCIe-Steckplatz (PCIE1, PCIE2 und PCIE3) |
| Audio | 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1220-Audiocodec)Erstklassige Blu-ray-AudiounterstützungUnterstützt ÜberspannungsschutzNichicon-Audiokappen der Fine Gold-Serie120-dB-SRV-DAC mit Differentialverstärker |
NE5532 – erstklassiger Headset-Verstärker für Audioanschluss an der Frontblende (unterstützt Headsets mit bis zu 600 Ohm) Reiner Stromeingang Direct Drive Technology PCB-isolierte Abschirmung Impedanzerkennung am hinteren Ausgang Individuelle PCB-Layer für rechten/linken Audiokanal Goldene Audioanschlüsse 15-μ-Gold-Audioanschluss Unterstützt Creative SoundBlaster Cinema5
LAN
1 x 2,5-Gigabit-LAN 10/100/1000/2500 Mb/s (Dragon RT-L8125AG)
Unterstützt Phantom-Gaming-LAN-Software
- Intelligente Bandbreitensteuerung mit automatischer Anpassung
- Visuell ansprechende Benutzeroberfläche
- Visuelle Netzwerknutzungsstatistiken
- Optimierte Standardeinstellung für Spiel-, Browser- und Streaming-Modi
- Nutzerangepasste Prioritätssteuerung
Unterstützt Wake-On-LAN
Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung
Unterstützt energieeffizientes Ethernet 802.3az
Unterstützt PXE
1 x Gigabit-LAN 10/100/1000 Mb/s (Intel® I211AT)
Unterstützt Wake-On-LAN
Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung
Unterstützt energieeffizientes Ethernet 802.3az
Unterstützt PXE
Rückblende, E/A
1 x PS/2-Maus-/Tastaturanschluss
1 x Optischer SPDIF-Ausgang
1 x USB 3.1-Gen2-Typ-A-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)
1 x USB 3.1-Gen2-Typ-C-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)
8 x USB-3.1-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)
2 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
HD-Audioanschlüsse: Hintere Lautsprecher / Zentral /
Bass / Line-in / Vorderer Lautsprecher / Mikrofon (goldene Audioanschlüsse)
Speicher
8 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1 und RAID 10), NCQ, AHCI und Hot-Plugging 1 x Ultra-M.2-Sockel (M2_1), unterstützt M-Key-Typ- 2230/2242/2260/2280/22110-M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)** 1 x Ultra-M.2-Sockel (M2_2), unterstützt M-Key-Typ-2242/2260/ 2280-M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)* 1 x Ultra-M.2-Sockel (M2_3), unterstützt M-Key-Typ- 2230/2242/2260/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen 3 x 4 (32 Gb/s)**
* Unterstützt NVMe-SSD als Bootplatte
* Unterstützt ASRock U.2-Kit
Anschluss
1 x TPM-Stiftleiste 1 x Betrieb-LED- und Lautsprecher-Stiftleiste 2 x RGB-LED-Stiftleisten
* Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen
1 x Adressierbare-LED-Stiftleiste
* Unterstützt insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen
1 x CPU-Lüfteranschluss (4-polig)
* Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).
1 x Anschluss für CPU-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)
* Der CPU-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).
3 x Anschlusse für Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)
* Der Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP und CHA_FAN3/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.
1 x 24-poliger ATX-Netzanschluss
2 x 8-polige 12-V-Netzanschlüsse
1 x Audioanschluss an der Frontblende (15μ goldene Audioanschluss)*
1 x Rechtwinkliger Audioanschluss an Frontblende*
* Verbinden Sie das Audiogerät mit einem der Audioanschlüsse.
1 x AMD-LED-Lüfter-USB-Stiftleiste
2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
2 x USB 3.1 Gen1-Stiftleiste (unterstützt 4 USB 3.1 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
1 x CMOS-löschen-Taste
1 x Ein-/Austaste mit LED
1 x Reset-Taste mit LED
BIOS-Funk- tion
AMI-UEFI-Legal-BIOS mit Unterstützung grafischer Benutzerschnittstellen Unterstützt „Plug-and-Play“ ACPI 5.1-konforme Aufweckereignisse Unterstützt Jumper-frei SMBIOS 2.3-Unterstützung VCORE, VCORE_NB, DRAM, VPPM, PCH 1,05 V, +1,8 V, +1,8 VSB, VDDCR_SOC_S5, PROM 2,5 V, Mehrfachspannung-sanpassung
Hard- wareüberwa- chung
Temperaturerkennung: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter Lüftertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter Lautloser Lüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur): CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter Mehrfachgeschwindigkeitssteuerung: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, VCORE_NB, DRAM, PCH 1,05V, +1,8V, VDDCR_SOC
Betriebssystem
Microsoft ^® Windows ^® 10,64 Bit
Zertifizierungen
FCC, CE ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)
Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.
1.3 Integrierte Stiftleisten und Anschlüsse
Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
Systemblende-Stiftleiste
(9-polig, PANEL1)
(siehe S. 1, Nr. 19)
Verbinden Sie Ein-/
Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste.
Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.
PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.
PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.
Betrieb-LED- und
Lautsprecher-Stiftleiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 18)
Bitte verbinden Sie die
Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste.
Diese acht SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.
AMD-LED-Lüfter-USB-Stiftleiste
(4-polig, USB_5)
(siehe S. 1, Nr. 12)
Diese Stiftleiste dient der Verbindung des USB-Anschlusses am AMD-Kühlkörper.
USB 2.0-Stiftleisten
(9-polig, USB_1_2)
(siehe S. 1, Nr. 24)
(9-polig, USB_3_4)
(siehe S. 1, Nr. 25)
Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

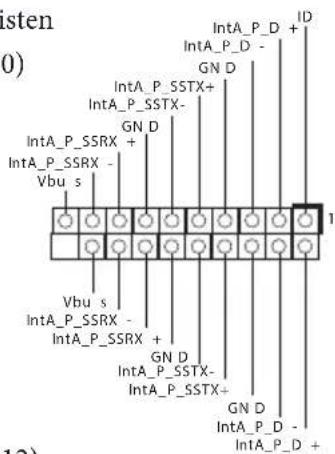

USB 3.1 Gen1-Stiftleisten
(19-polig, USB3_9_10)
(siehe S. 1, Nr. 21)
Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 3.1 Gen1-Stiftleiste kann zwei Ports unterstützen.
(19-polig, USB3_11_12)
(siehe S. 1, Nr. 11)
Audiostiftleisten (Front-blende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 31)
(9-polig, HD_AUDIO_RA1)
(siehe S. 1, Nr. 30)
Diese beiden Stiftleisten dienen dem Anschließen von Audiogeräten an der Frontblende.
* Verbinden Sie das Audiogerät mit einem der Audioanschlüsse.
- High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
- Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.
Gehäuse-/Wasserpumpen-Lüfteranschlusse
(siehe S. 1, Nr. 20)
(siehe S. 1, Nr. 26)
(siehe S. 1, Nr. 32)
Dieses Motherboard bietet drei 4-polige Wasserkühlung-Gehäuselüfteranschlüsse. Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
CPU-Lüfteranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 5)
Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
CPU-/Wasserpumpen- Lüfteranschluss (4-polig, CPU_FAN2/WP) (siehe S. 1, Nr. 7)
Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU-Lüfteranschluss. Falls Sie einen 3-poligen CPU-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 10)
Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.
ATX-12-V-Netzanschlüsse (8-polig, ATX12V1) (siehe S. 1, Nr. 3) (8-polig, ATX12V2) (siehe S. 1, Nr. 2)
Dieses Motherboard bietet zwei 8-polige ATX-12-V-Netzanschlüsse. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

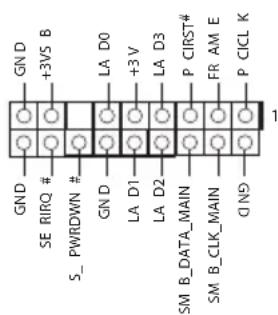

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 27)
Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
RGB-LED-Stiftleisten (4-polig, RGB_LED1) (siehe S. 1, Nr. 28) (4-polig, RGB_LED2) (siehe S. 1, Nr. 9)
RGB-LED-Stiftleiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht.
Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.
*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 44.
Adressierbare- LED-Stiftleiste (3-polig, ADDR_LED1) (siehe S. 1, Nr. 29)
Diese Stiftleiste dient der Verbindung des Adressierbare-LED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können.
Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.
*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 45.
1.4 Intelligente Schalter
Das Motherboard hat drei intelligente Schalter: Netztaste, Rücksetztaste und CMOSlöschen-Taste.
Ein-/Austaste
(PWRBTN)
(siehe S. 1, Nr. 17)
Mit der Ein-/Austaste kann der
Benutzer das System schnell ein-/abschalten.
Reset-Taste
(RSTBTN)
(siehe S. 1, Nr. 22)
Der Reset-Taste ermöglicht das schnelle
Rücksetzen des Systems.
CMOS-löschen-Taste
(CLRCBTN1)
(siehe S. 1, Nr. 23)
Mit der CMOS-löschen-Taste können
Benutzer die CMOS-Werte schnell
löschen.
Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Stromversorgung unterbrechen.
