РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X399 Phantom Gaming 6 ASROCK
Благодарим вас за приобретение надежной материнской платы ASRock X399 Phantom Gaming 6, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.
По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.
1.1 Комплект поставки
Материнская плата ASRock X399 Phantom Gaming 6 (форм-фактор ATX)
Краткое руководство по установке ASRock X399 Phantom Gaming 6
Диск с ПО ASRock X399 Phantom Gaming 6
1 экран панели с портами ввода-вывода
4 кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
1 плата-мостик ASRock SLI_HB_Bridge_2S (дополнительная принадлежность)
4 винта для слотов М.2 (приобретаются отдельно)
1 кронштейн WiFi (приобретаются отдельно)
1.2 Технические характеристики
| Платформа | Форм-фактор ATX8-слойная печатная плата |
| ЦП | Поддерживаются процессоры AMD серии RyzenThreadripper под сокет TR4Поддерживаются ЦП мощностью до 180 Вт.Digi Power designСистема питания 8 |
| Чипсет | AMD X399 |
| Память | Четырехканальная память DDR48 гнезда DDR4 DIMMПоддержка модулей памяти DDR4 3400+(OC)/ 3200(OC)/2933(OC)/2667/2400/2133, относящихся и не относящихся к ЕСС, небуферизованной памяти** Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте AS-Rock. (http://www.asrock.com/)Максимальный объем ОЗУ: 128 ГБПозолоченные (15 мкм) контакты слотов DIMM |
| Слоты расширения | 3 PCI Express 3.0 x16 гнезд (PCIE1/PCIE2/PCIE3:одинарный при x16 (PCIE1); двойной при x16 (PCIE1) / x16 (PCIE2); тройной при x16 (PCIE1) / x16 (PCIE2) / x16 (PCIE3))* Поддерживаются в качестве загрузочных SSD-диски типа NVMe.Поддержка AMD Quad CrossFireXTM, 3-Way CrossFireXTMи CrossFireXTMПоддерживаются режимы NVIDIA" Quad SLITM, 3-Way SLITMи SLITM1 слот M.2 (ключ E) для модуля WiFi/BT типа 2230Позолоченные (15 мкм) контакты слотов PCIe (PCIE1, PCIE2 и PCIE3) для видеокарт. |
| Звук | 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1220)Поддержка Premium Blu-ray AudioЗащита от перепадов напряжения в электрической сети Конденсаторы для аудиосистем серии Nichicon Fine Gold ЦАП с отношением сигнал/шум 120 дБ с дифференциальным усилителем |
| Первоклассный усилитель NE5532 для гарнитуры уаудиоразъема на передней панели (поддерживаются гарнитуры с сопротивлением до 600 Ом)Стабилизированный вход питанияТехнология Direct DriveИзолирующее экранирование печатной платыОпределение сопротивления нагрузки, подключенной квыходу на задней панелиОтдельные слои печатной платы для левого и правого аудиоканаловПозолоченные контакты аудиоразъемовПозолоченный аудиоразъем (15 мкм)Поддержка Creative SoundBlaster Cinema5 | |
| LAN | 1 2,5 Gigabit LAN 10/100/1000/2500 M6/c (Dragon RTL8125AG)Поддержка ПО для ЛВС Phantom Gaming- Управление пропускной способностью синтеллектуальной автонастройкой- Наглядный удобный пользовательский интерфейс- Наглядная статистика использования сети- Оптимизированная настройка по умолчанию параметровИгра, Браузер и Режимов потоковой передачи- Настраиваемое пользователем управление очередностьюПоддерживается пробуждение по ЛВСМолниезащита и защита от электростатических разрядовПоддерживается Energy Efficient Ethernet 802.3azПоддерживается PXE1 Gigabit LAN 10/100/1000 МБ/с (Intel® I211AT)Поддерживается пробуждение по ЛВСМолниезащита и защита от электростатических разрядовПоддерживается Energy Efficient Ethernet 802.3azПоддерживается PXE |
| Портыввода-выводана заднейпанели | 1 порт PS/2 для мыши/клавиатуры1 оптический выход SPDIF1 порт USB 3.1 Gen2 Type-A (10 Гбит/с) (с защитой отэлектростатических разрядов)1 порт USB 3.1 Gen2 Type-C (10 Гбит/с) (с защитой отэлектростатических разрядов)8 портов USB 3.1 Gen1 (с защитой от электростатических разрядов)2 порта RJ-45 для ЛВС с индикатором (ACT/LINK и SPEED)Разъемы HD Audio: тыловые AC / центральная AC /сабвуфер / линейный вход / фронтальные AC / микрофон(позолоченные контакты) |
Запоминающие устройства
8 порта SATA3 со скоростью передачи данных 6,0 Гб/с, поддержка RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и «горячего подключения».
1 слот Ultra M.2 (M2_1), поддерживается модуль M.2 PCI Express типа 2230/2242/2260/2280/22110 с ключом М до версии Gen3 x4 (32 Гбит/с)**
1 слот Ultra M.2 (M2_2), поддерживается модуль M.2 PCI Express типа 2242/2260/2280 с ключом М до версии Gen3 x4 (32 Гбит/c) ^**
1 слот Ultra M.2 (M2_3), поддерживается модуль M.2 SATA3 типа 2230/2242/2260/2280 с пропускной способностью 6,0 Гб/с и модуль M.2 PCI Express до версии Gen3 x4 (32 Гб/с) с ключом М.**
* Поддерживаются в качестве загрузочных SSD-диски типа NVMe.
* Поддерживается комплект ASRock U.2
Разъемы
1 колодка ТРМ
1 колодка светодиодного индикатора питания и корпусного динамика
2 колодки для подключения светодиодной RGB- подсветки
* Поддерживается светодиодная лента (максимум 12 В/3 А, суммарной мощностью до 36 Вт).
1 колодка адресуемой светодиодной подсветки
* Поддерживается светодиодная лента (максимум 5 В/3 А, суммарной мощностью до 15 Вт).
1 разъем для вентилятора охлаждения ЦП, 4-контактный
* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).
1 разъем для вентилятора или водяной помпы водяного охлаждения ЦП (4-контактный) (смарт-регулятор скорости вентилятора)
* Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт)
3 разъемы для корпусного вентилятора или водяной помпы (4-контактный) (смарт-регулятор скорости вентилятора)
* Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт).
* Для разъемов CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP и CHA_FAN3/WP автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.
1 разъем питания АТХ, 24-контактный 2 8-контактные разъемы питания 12 В
| 1 аудиоразъем для передней панели (15μ Позолоченные аудиоразъемов)*1 аудиоразъем на передней панели под прямым углом** Аудиоустройства подключаются к одному из аудиоразъемов.1 колодка USB для подключения вентилятора AMD со светодиодной подсветкой2 колодки USB 2.0 (4 порта USB 2.0, с защитой от электростатических разрядов)2 колодка USB 3.1 Gen1 (4 порта USB 3.1 Gen1) (с защитой от электростатических разрядов)1 кнопка сброса настроек CMOS1 кнопка питания с индикатором1 кнопка сброса с индикатором | |
| Параметры BIOS | AMI UEFI Legal BIOS с поддержкой графического интерфейсаПоддержка технологии «Plug and Play»Совместимость с управлением энергопотреблением по ACPI 5.1Поддержка функции JumperFreeПоддерживается SMBIOS 2.3.Регулировка напряжений VCORE, VCORE_NB, DRAM, VPPM, PCH 1,05 В, +1,8 В, +1,8VSB, VDDCR_SOC_S5, PROM 2,5B |
| Контроль оборудования | Контроль температуры: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпусаТахометр: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпусаБесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпусаРегулировка скорости вращения: Вентилятор ЦП;Вентилятор или помпа водяного охлаждения ЦП;Вентилятор или помпа водяного охлаждения корпусаКонтроль напряжений: +12 В, +5 В, +3,3 В, напряжение ядра ЦП, VCORE_NB, DRAM, PCH 1,05В, +1,8V, VDDCR_SOC |
| Операционные системы | Microsoft® Windows® 10 (64-разрядная) |
| Сертификация | FCC, CECовместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) |
Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.
1.3 Колодки и разъемы, расположенные на системной плате
Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.
Колодка системной панели
(9-контактная, PANEL1)
(см. стр. 19, № 1)
Подключите расположенные на корпусе кнопку питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с назначением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.
PWRBTN (кнопка питания):
Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить способ выключения системы при нажатии кнопки питания.
RESET (кнопка сброса):
Подключение кнопки сброса, расположенной на передней панели корпуса. Нажмите кнопку сброса, чтобы перезапустить компьютер, если он завис и нормальный перезапуск невозможен.
PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели корпуса.
Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.
HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.
Передняя панель может быть разной на разных корпусах. На передней панели расположены кнопка питания, кнопка перезапуска, индикатор питания, индикатор работы жесткого диска, динамик и т.д. При подключении передней панели к этой колодке подключайте провода к соответствующим контактам.
Колодка светодиодного индикатора питания и динамика корпуса (7-контактная, SPK_PLED1)
(см. стр. 1, № 18)
Предназначена для подключения светодиодного индикатора питания и динамика корпуса.
Разъемы Serial ATA3
(SATA3_1_2:
см. стр. 1, № 13)
(SATA3_3_4:
см. стр. 1, № 14)
(SATA3_5_6:
см. стр. 1, № 15)
(SATA3_7_8:
см. стр. 1, № 16)
Эти шесть восемь SATA3
предназначены для
подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Γ6/c.
Колодка USB для
подключения вентилятора
AMD со светодиодной
подсветкой
(4-контактная, USB_5)
(см. стр. 1, № 12)
Эта колодка служит для
подключения разъема USB на кулере AMD.
Колодки USB 2.0
(9-контактная, USB_1_2)
(см. стр. 1, № 24)
(9-контактная, USB_3_4)
(см. стр. 1, № 25)
На материнской плате имеется две колодки. Каждая колодка USB 2.0 поддерживает два порта.

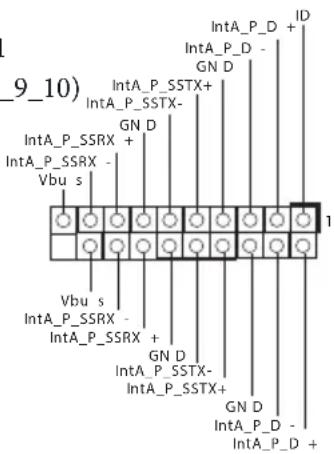

Колодки USB 3.1 Gen1
(19-контактная, USB3_9_10)
(см. стр. 1, № 21)
На материнской плате имеется две колодки. Каждая колодка USB 3.1 Gen1 поддерживает два порта.
(19-контактная,
USB3_11_12)
(см. стр. 1, № 11)
Аудиоколодки для передней панели
(9-контактов, HD_AUDIO1)
(см. стр. 1, № 13)
(9 контактов, HD_AUDIO_RA1)
(см. стр. 1, № 30)
Эти две колодки предназначены для подключения аудиоустройств к передней аудиопанели.
* Аудиоустройства подключаются к одному из аудиоразъемов.
- Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
- При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:
A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
Разъемы для вентилятора или помпы водяного охлаждения корпуса
(4-контактный CHA_FAN1/WP)
(см. стр. 1, № 20)
(4-контактный CHA_FAN2/WP)
(см. стр. 1, № 26)
(4-контактный CHA_FAN3/WP)
(см. стр. 1, № 32)
Данная системная плата оснащена тремя 4-контактными разъемами для системы водяного охлаждения корпуса. 3-контактную систему водяного охлаждения корпуса следует подключать к контактам 1–3.
Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр. 1, № 5)
Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.
Разъем для вентилятора или помпы водяного охлаждения ЦП (4-контактный, CPU_FAN2/WP) (см. стр. 1, № 7)
Данная материнская плата оснащена 4-контактным разъемом для системы водяного охлаждения ЦП. 3-контактную систему водяного охлаждения ЦП следует подключать к контактам 1–3.
Разъем питания ATX (24-контакта, ATXPWR1) (см. стр. 1, № 10)
Эта материнская плата оснащена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 13.
Разъем питания ATX 12 B (8-контактов, ATX12V1) (см. стр. 1, № 3) (8 контактов, ATX12V2) (см. стр. 1, № 2)
Эта материнская плата снабжена двумя 8-контактными разъемами питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 5.

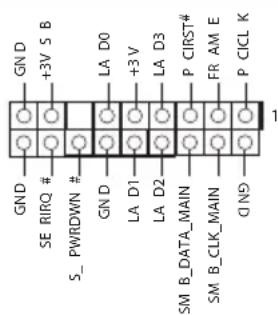

Колодка ТРМ (17-контактов, TPMS1) (см. стр. 1, № 27)
Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.
Колодки для подключения светодиодной RGB- подсветки.
(4-контактная, RGB_LED1)
(см. стр. 1, № 28)
(4-контактная, RGB_LED2)
(см. стр. 1, № 9)
Колодка светодиодной RGB- подсветки служит для подключения удлинительного кабеля светодиодной RGB-подсветки, которая позволяет реализовать различные световые эффекты.
Внимание! Категорически запрещается подключать кабель светодиодной RGB-подсветки с нарушением полярности, так как это может привести к его повреждению.
* Дополнительные сведения об использовании этой колодки см. на стр. 44.
колодка адресуемой светодиодной подсветки (3 контакта, ADDR_LED1) (см. стр. 1, № 29)
Эта колодка служит для подключения удлинительного кабеля адресуемой светодиодной подсветки, которая позволяет реализовать различные световые эффекты.
Внимание! Категорически запрещается подключать кабель адресуемой светодиодной подсветки с нарушением полярности, так как это может привести к его повреждению.
* Дополнительные сведения об использовании этой колодки см. на стр. 45.
1.4 Смарт-переключатели
Материнская плата оснащена тремя смарт-переключателями: Кнопка питания, кнопка сброса и кнопка очистки CMOS-памяти.
Кнопка питания
(PWRBTN)
(см. стр. 1, № 17)
Кнопка питания предназначена для быстрого включения и выключения системы.
Кнопка сброса
(RSTBTN)
(См. стр. 1, № 22)
Кнопка сброса предназначена для быстрого перезапуска системы.
Кнопка сброса настроек CMOS
(CLRCBTN1)
(см. стр. 1, № 23)
Кнопка сброса настроек CMOS предназначена для быстрого обнуления значений CMOS.
Эта функция работает, только если питание компьютера выключено и он отключен от источника питания.
