MANUAL DE USUARIO X399 Phantom Gaming 6 ASROCK
Gracias por comprar la placa base ASRock X399 Phantom Gaming 6, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.
Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.
1.1 Contenido del paquete
Placa base ASRock X399 Phantom Gaming 6 (Factor de forma ATX)
Guía de instalación rápida de ASRock X399 Phantom Gaming 6
CD de soporte de ASRock X399 Phantom Gaming 6
1 x escudo panel E/S
4 x Cables de datos Serie ATA (SATA) (Opcional)
1 x Tarjeta ASRock SLI_HB_Bridge_2S (Opcional)
4 x Tornillos para sockets M.2 (Opcional)
1 x Soporte WiFi (Opcional)
1.2 Especificaciones
| Plataforma | Factor de forma ATXCircuito impreso (PCB) de 8 capas |
| CPU | Admite CPU de la serie Ryzen Threadripper con zócalo AMD TR4Admite CPU de hasta 180 WDigi Power designDiseño de 8 fases de alimentación |
| Conjunto de chips | AMD X399 |
| Memoria | Tecnología de memoria DDR4 de cuatro canales8 x ranuras DIMM DDR4Admite memoria sin búfer DDR4 3400+(OC)/3200(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC** Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)Capacidad máxima de memoria del sistema: 128GBContacto 15μ Gold en ranuras DIMM |
| Ranura de expansión | 3 ranuras PCI Express 3.0 x16 (PCIE1/PCIE2/PCIE3:simple a x16 (PCIE1); dual a x16 (PCIE1) / x16 (PCIE2); triple a x16 (PCIE1) / x16 (PCIE2) / x16 (PCIE3))** Admite unidad de estado sólido de NVMe como disco de arranqueCompatible con AMD Quad CrossFireXTM, 3-Way CrossFireXTMy CrossFireXTMAdmite NVIDIA® Quad SLITM, SLITMde 3 direcciones y SLITM1 x Zócalo M.2 (clave E), admite el tipo de módulo 2230 WiFi/BTContacto 15μ Gold en ranura VGA PCIe (PCIE1, PCIE2 y PCIE3) |
| Audio | 7.1 Audio CH HD con Protección de contenido (Realtek ALC1220 Audio Codec)Compatible con audio Blu-ray PremiumAdmite protección contra sobretensionesTapas de audio Nichion de la serie Fine GoldDAC con SNR de 120 dB con amplificador diferencial |
Amplificador de auriculares de primera calidad NE5532 para conector de audio del panel frontal (admite auriculares de hasta 600 ohmios) Entrada de alimentación pura Tecnología de unidad directa Protección de aislamiento de PCB Detección de impedancia en el puerto de salida posterior Capas PCB individuales para canal de audio D/I Conectores de audio de oro Conector de audio dorado de 15μ Admite Creative SoundBlaster Cinema5
LAN
1 x 2,5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RT-L8125AG)
Admite el software de LAN para juegos Phantom
- Ajuste automático inteligente del control de ancho de banda
- Interfaz de usuario sencilla visual
- Estadísticas de uso de red visuales
- Configuración predeterminada optimizada para juegos, el explorador y modos de streaming
- Control de prioridades personalizado por el usuario
Admite la función Reactivación de LAN
Admite protección contra rayos y descargas electrostáticas (ESD)
Admite Ethernet 802.3az de eficiencia energética
Admite PXE
1 x Gigabit LAN 10/100/1000 Mb/s (Intel® I211AT)
Admite la función Reactivación de LAN
Admite protección contra rayos y descargas electrostáticas (ESD)
Admite Ethernet 802.3az de eficiencia energética
Admite PXE
E/S en panel posterior
1 x puerto de ratón/teclado PS/2
1 x puerto de salida SPDIF óptica
1 x Puerto USB 3.1 Gen2 Tipo A Port (10 Gb/s) (admite protección ESD)
1 x Puerto USB 3.1 Gen2 Tipo C Port (10 Gb/s) (admite protección ESD)
8 x Puertos USB 3.1 Gen1 (admite protección contra descargas electrostáticas)
2 x puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono (conectores de audio de oro)
Almacenami- ento
8 x conectores SATA3 de 6,0 Gb/s, compatible con RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y conexión en caliente
1 x Zócalo Ultra M.2 (M2_1), compatible con el módulo PCI Express M.2 tipo 2230/2242/2260/2280/22110 con clave M hasta Gen3 x4 (32 Gb/s)**
1 x Zócalo Ultra M.2 (M2_2), compatible con el módulo PCI Express M.2 tipo 2242/2260/2280 con clave M hasta Gen3 x4 (32 Gb/s)*
1 x Zócalo Ultra M.2 (M2_3) que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2230/2242/2260/2280 con clave M y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)**
* Admite unidad de estado sólido de NVMe como disco de arranque
* Admite el Kit U.2 de ASRock
Conector
1 x Conector TPM
1 x LED de alimentación y base de conexiones para el altavoz 2 x Cabezales de indicador LED RGB
* Admite una tira de LED de hasta 12 V/3 A (36 W) en total 1 x Base de conexiones de LED direccionable
* Admite una tira de LED de hasta 5 V/3 A (15 W) en total 1 x Conector para ventilador de la CPU (4 contactos)
* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.
1 x Conector (4 contactos) para el ventilador de la bomba de agua/CPU (control de velocidad de ventilador inteligente)
* El ventilador de la CPU/bomba de agua admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W).
3 x Conectores (4 contactos) para el ventilador de la bomba de agua/chasis (control de velocidad de ventilador inteligente)
* El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP y CHA_FAN3/WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.
1 x conector de alimentación ATX de 24 contactos
2 x conectores de alimentación de 12V de 8 contactos
1 x Conector de audio en el panel frontal (15μ Conector de audio de oro)*
1 x Conector de audio en el panel frontal en ángulo recto*
* Conector de dispositivo de audio con uno de los conectores de audio.
1 x Base de conexiones USB de ventilador de LED AMD
2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0)
(Admite protección contra descargas electrostáticas)
2 x base de conexiones USB 3.1 Gen1 (admite 4 puertos USB 3.1
Gen1) (Admite protección contra descargas electrostáticas)
1 x botón de borrado CMOS
1 x Botón de alimentación con LED
1 x Botón de restablecimiento con LED
Función de la BIOS
BIOS legal UEFI AMI compatible con interfaz gráfica de usuario
Eventos de reactivación conformes con ACPI 5.1
Compatible con Jumper FREE
Admite SMBIOS 2.3
Varios ajustes de voltaje de VCORE_NB, DRAM, VPPM, PCH
1,05 V, +1,8 V, +1,8 VSB, VDDCR_SOC_S5, PROM 2,5 V
Monitor de hardware
Detección de temperatura: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
Tacómetro del ventilador: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
Ventilador silencioso (ajuste automático de la velocidad del ventilador del chasis por temperatura de la CPU): Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
Control de varias velocidades del ventilador: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
Supervisión del voltaje: +12V, +5V, +3,3V, CPU Vcore, VCORE_NB, DRAM, PCH 1,05V, +1,8V, VDDCR_SOC
so
Microsoft® Windows® 10 64 bits
Certifica- ciones
FCC y CE
Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)
Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.
1.3 Conectores y cabezales incorporados
Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
Cabezal del panel del sistema (PANEL1 de 9 contactos) (consulte la pág. 1, n° 19)
PWRBTN (botón de alimentación):
Conéctelo al botón de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el botón de alimentación.
RESET (botón de restablecimiento):
Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de restablecimiento para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.
PLED (Indicador LED de la alimentación del sistema):
Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).
HDLED (Indicador LED de actividad en el disco duro):
Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.
El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.
LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la pág. 1, n° 18)
Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones.
consulte la pág.1, n° 13)
(SATA3_3_4:
consulte la pág.1, n° 14)
(SATA3_5_6:
consulte la pág.1, n° 15)
(SATA3_7_8:
consulte la pág.1, n° 16)


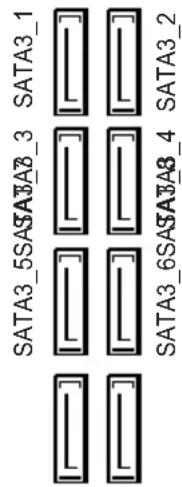

SATA3_5SASA3A8_3 SATA3_1 SATA3_6SASA3A8_4 SATA3_2Estos ocho conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.
Base de conexiones USB de
ventilador de LED AMD
(USB_5 de 4 contactos)
(consulte la pág. 1, n° 12)
Esta base de conexiones se utiliza para enchufar el conector USB del disipador AMD.
Cabezales USB 2.0
(USB1_2 de 9 contactos)
(consulte la pág. 1, n° 24)
(USB_3_4 de 9 contactos)
(consulte la pág. 1, n° 25)
Cabezales USB 3.1 Gen1

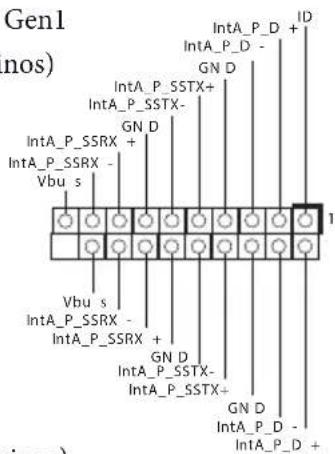

(USB3_9_10 de 19 contactos)
(consulte la pág. 1, n° 21)


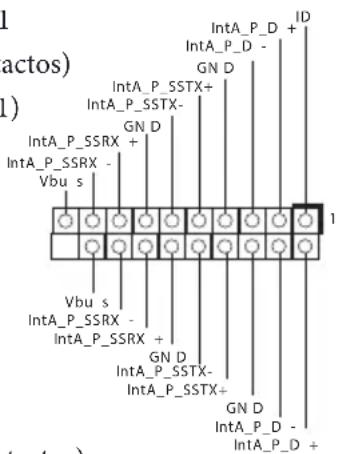

(USB3_11_12 de 19 contactos)
(consulte la pág. 1, n° 11)
Cabezal de audio del panel frontal (HD_AUDIO1 de 9 contactos)
(consulte la pág. 1, n° 31)
(HD_AUDIO_RA1
de 9 contactos)
(consulte la pág. 1, n° 30)
* Conector de dispositivo de audio con uno de los conectores de audio.
- El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
- Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha “micrófono frontal” (Front Mic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
Conectores del ventilador de la bomba de agua/chasis
(CHA_FAN1/WP de 4 contactos)
(consulte la pág. 1, n° 20)
(CHA_FAN2/WP de 4 contactos)
(consulte la pág. 1, n° 26)
(CHA_FAN3/WP de 4 contactos)
(consulte la pág. 1, n° 32)
Conector del ventilador de la CPU
(CPU_FAN1 de 4 contactos)
(consulte la pág. 1, n° 5)
Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.
Conector del ventilador de la bomba de agua/CPU (CPU_FAN2/WP de 4 contactos) (consulte la pág. 1, n° 7)
Esta placa base proporciona un conector de ventilador de CPU de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de disipador por agua de CPU de 3 contactos, conéctelo al contacto 1-3.
Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la pág. 1, n° 10)
Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13.
Conector de alimentación ATX de 12V (ATX12V1 de 8 contactos) (consulte la pág. 1, n° 3) (ATX12V2 de 8 contactos) (consulte la pág. 1, n° 2)
Esta placa base contiene dos conectores de alimentación ATX de 12V y 8 contactos. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5.

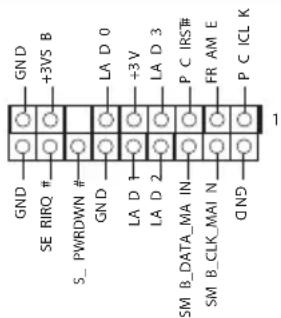

Cabezal TPM (TPMS1 de 17 contactos) (consulte la pág. 1, n° 27)
Cabezales de LED RGB
(RGB_LED1 de 4 contactos)
(consulte la pág. 1, n° 28)
(RGB_LED2 de 4 contactos)
(consulte la pág. 1, n° 9)
La base de conexiones de LED RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.
Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.
*Consulte la página 44 para obtener más instrucciones sobre esta base de conexiones.
Base de conexiones de LED direccionable
(ADDR_LED1 de 3
contactos)
(consulte la pág. 1, n° 29)
La base de conexiones se usa para conectar el alargador de LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación LED.
Precaución: Nunca instale el cable de LED direccionable con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.
*Consulte la página 45 para obtener más instrucciones sobre esta base de conexiones.
La placa base contiene tres interruptores inteligentes: Botón de alimentación, botón de restablecimiento y botón de borrado de la memoria CMOS.
Botón Alimentación (PWRBTN) (consulte la pág. 1, n° 17)
El botón Alimentación permite a los usuarios encender y apagar rápidamente el sistema.
Botón Restablecer (RSTBTN) (consulte la pág.1, N° 22)
El botón Restablecer permite a los usuarios restablecer rápidamente el sistema.
Botón Borrar la memoria CMOS (CLRCBTN1) (consulte la pág. 1, n° 23)
El botón Borrar la memoria CMOS permite a los usuarios borrar rápidamente los valores de la memoria CMOS.
Esta función podrá utilizarla únicamente cuando apague su ordenador y desconecte la corriente.
1 Введение
4 x Parafusos para Soquetes M.2 (Opcional)
1 x Suporte WiFi (Opcional)
1.2 Especificações
E/S do painel posterior
1 x Porta PS/2 para mouse/teclado
1 x Porta de saída SPDIF ótica
Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 19)
(USB3_9_10 de 19 pinos)
(ver p.1, N.° 21)


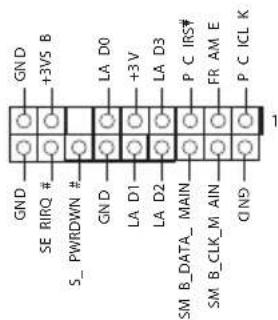

Suporte TPM (TPMS1 de 17 pinos) (ver p.1, N.º 27)
Plataforma de LED Ajustável (ADDR_LED1 de 3 pinos) (ver p.1, N.º 29)
