| Typ produktu | Płyta główna ATX dla procesorów AMD Ryzen Threadripper (socket TR4) |
| Wymiary | 305 mm x 244 mm (format ATX) |
| Waga | Około 1,2 kg |
| Wymagane zasilanie | Zasilacz ATX 24-pin + 2 złącza CPU 12V 8-pin |
| Chipset | AMD X399 |
| Obsługa pamięci | 8 gniazd DDR4, cztery kanały, do 128 GB (non-ECC), prędkości do 3400+ MHz (OC) |
| Gniazda rozszerzeń | 3x PCIe 3.0 x16 (tryb x16/x16/x16), 1x M.2 Key E dla WiFi/BT |
| Magazyn | 8x SATA3 6 Gb/s (RAID 0/1/10), 3x Ultra M.2 (1x SATA3, 2x PCIe Gen3 x4), obsługa NVMe |
| Sieć | 1x 2,5 GbE (Dragon RTL8125AG), 1x GbE (Intel I211AT) |
| Audio | Realtek ALC1220 7.1 kanałów HD, wzmacniacz słuchawkowy 600 omów, Creative SoundBlaster Cinema5 |
| USB tylne | 1x USB 3.1 Gen2 Type-A, 1x USB 3.1 Gen2 Type-C, 8x USB 3.1 Gen1 |
| Złącza wewnętrzne | USB 2.0 (4 porty), USB 3.1 Gen1 (4 porty), 2x złącza RGB, 1x złącze LED adresowalne, TPM |
| Wentylacja | 1x wentylator CPU, 1x CPU/pompa wodna, 3x obudowa/pompa wodna (4-pin, kontrola PWM) |
| Wbudowane przyciski | Zasilanie, Reset, Clear CMOS |
| Główne funkcje | Obsługa AMD Quad CrossFireX i NVIDIA Quad SLI, graficzny BIOS UEFI, ochrona przeciwprzepięciowa, złote styki 15μ na gniazdach DIMM i PCIe |
| Bezpieczeństwo | Złącze TPM, ochrona przeciwprzepięciowa/ESD na LAN, ochrona przeciwprzepięciowa audio, obsługa ErP/EuP |
| Konserwacja i czyszczenie | Regularnie odkurzać sprężonym powietrzem; unikać rozpuszczalników; nie dotykać obwodów drukowanych |
| Części zamienne i naprawialność | Wyjmowany panel I/O, standardowe gniazda; możliwość wymiany wentylatorów i radiatorów; gwarancja producenta |
| Informacje ogólne | PCB 8-warstwowe, konstrukcja Digi Power, 8 faz zasilania, obsługa Windows 10 64-bit |
Często zadawane pytania - X399 Phantom Gaming 6 ASROCK
Pytania użytkowników dotyczące X399 Phantom Gaming 6 ASROCK
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Płyta główna w formacie PDF za darmo! Znajdź swoją instrukcję X399 Phantom Gaming 6 - ASROCK i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. X399 Phantom Gaming 6 marki ASROCK.
INSTRUKCJA OBSŁUGI X399 Phantom Gaming 6 ASROCK
Dziękujemy za zakupienie płyty głównej ASRock X399 Phantom Gaming 6, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.
Ponieważ specyfikacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia. W przypadku jakichkolwiek modyfikacji tej dokumentacji, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specyficznych informacji o używanym modelu. Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com.
1.1 Zawartość opakowania
Płyta główna ASRock X399 Phantom Gaming 6 (Współczynnik kształtu ATX)
Skrócona instrukcja instalacji ASRock X399 Phantom Gaming 6
Pomocnicza płyta CD ASRock X399 Phantom Gaming 6
1 x osłona panelu Wejścia/Wyjścia
4 x kable danych Serial ATA (SATA) (Opcjonalne)
1 x karta ASRock SLI_HB_Bridge_2S (Opcjonalne)
4 x śruby do gniazda M.2 (Opcjonalne)
1 x Wspornik WiFi (Opcjonalne)
1.2 Specyfikacje
| Platforma | Współczynnik kształtu ATX8 warstwy PCB |
| CPU | Obsługa procesorów serii AMD TR4 Socket Ryzen Threadripper Obsługa CPU do 180WDigi Power designSekcja zasilania 8 Power Phase Design |
| Chipset | AMD X399 |
| Pamięć | Technologia pamięci Quad Channel DDR48 x gniazda DDR4 DIMMObsługa pamięci DDR4 3400+(OC)/3200(OC)/2933(OC)/2667/2400/2133 ECC i non-ECC, pamięć niebuforowana** Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji.(http://www.asrock.com/)Maks. wielkość pamięci systemowej: 128GB15μ pozłacane styki w gniazdach DIMM |
| Gniazdo rozszerzenia | 3 x gniazda PCI Express 3.0 x 16 (PCIE1/PCIE2/PCIE3: pojedyncze dla x16 (PCIE1); podwójne dla x16 (PCIE1) / x16 (PCIE2); potrójne dla x16 (PCIE1) / x16 (PCIE2) / x16 (PCIE3))* * Obsługa SSD NVMe, jako dysków rozruchowych Obsługa AMD Quad CrossFireXTM, 3-Way CrossFireXTM i CrossFireXTMObsługa NVIDIA® Quad SLITM, 3-Way SLITM i SLITM1 x gniazdo M.2 (Key E), z obsługą modułu WiFi/BT typu 2230 15μ pozłacany styk w gnieździe VGA PCIe (PCIE1, PCIE2 i PCIE3) |
| Audio | Audio HD 7.1 CH z zabezpieczeniem treści (Kodek audio Realtek ALC1220)Obsługa audio Blu-ray PremiumObsługa zabezpieczenia przed przepięciamiNichicon Fine Gold Series Audio Caps120dB SNR DAC ze wzmacniaczem różnicowym |
NE5532 wzmacniacz słuchawkowy klasy Premium dla złącza audio na panelu przednim (Obsługa słuchawek do 600 Om) Pure Power-In Technologia Direct Drive Ekranowanie izolacji PCB Wykrywanie impedancji na tylnym porcie wyjścia Indywidualne warstwy PCB dla kanału audio R/L Pozłacane gniazda audio 15μ pozłacane złącze audio Obsługa Creative SoundBlaster Cinema5
LAN
1 x 2,5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RT-L8125AG)
Obsługuje oprogramowanie Phantom Gaming LAN
- Inteligentne automatycznie regulowane sterowanie przepustowością
- Graficzny, przyjazny dla użytkownika interfejs
- Graficzna statystyka wykorzystania sieci
- Optymalizowane ustawienia domyślne dla gier, przeglądarki i trybów transmisji strumieniowej
- Ustawiane przez użytkownika sterowanie priorytetami
Obsługa Wake-On-LAN
Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ESD
Obsługa Energy Efficient Ethernet 802.3az
Obsługa PXE
1 x Gigabit LAN 10/100/1000 Mb/s (Intel® I211AT)
Obsługa Wake-On-LAN
Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ESD
Obsługa Energy Efficient Ethernet 802.3az
Obsługa PXE
Tylny panel
Wejścia/
Wyjścia
1 x port myszy/klawiatury PS/2
1 x port optycznego wyjścia SPDIF
1 x port USB 3.1 Gen2 typu A (10 Gb/s) (Obshuga zabezpieczenia ESD)
1 x port USB 3.1 Gen2 typu C (10 Gb/s) (Obsługa zabezpieczenia ESD)
8 x porty USB 3.1 Gen1 (Obsługa zabezpieczenia ESD)
2 x porty LAN RJ-45 z LED (LED ACT/LINK i LED SPEED)
Gniazda audio HD: Głośnik tylny / Centralny / Basy / Wejście liniowe / Głośnik przedni / Mikrofon (Pozłacane gniazda audio)
Przechowy- wanie
8 x złącza SATA3 6,0 Gb/s, obsługa RAID (RAID 0, RAID 1 i RAID 10), NCQ, AHCI i Hot Plug
1 x gniazdo Ultra M.2 (M2_1), obsługa Key M typu
2230/2242/2260/2280/22110 modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)**
1 x gniazdo Ultra M.2 (M2_2), obsługa Key M typu
2242/2260/2280 modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)*
1 x gniazdo Ultra M.2 (M2_3), obsługa Key M typu
2230/2242/2260/2280 modułu M.2 SATA3 6,0 Gb/s i modułu
M.2 PCI Express do Gen3 x4 (32 Gb/s) ^*
* Obsługa SSD NVMe, jako dysków rozruchowych
* Obsługa ASRock U.2 Kit
Złącze
1 x złącze główkowe TPM
1 x dioda LED zasilania i złącze główkowe głośnika
2 x złącza główkowe LED RGB
* Obsługa łącznie do 12V/3A, pasek LED 36W
1 x Adresowalne złącze główkowe LED
* Obsługa łącznie do 5V/3A, pasek LED 15W
1 x złącze wentylatora CPU (4-pinowe)
* Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).
1 x złącze wentylatora CPU/pompy wodnej (4-pinowe)
(Inteligentne sterowanie prędkością obrotową wentylatora)
* Złącze wentylatora CPU/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).
3 x złącza wentylatora obudowy/pompy wodnej (4-pinowe)
(Inteligentne sterowanie prędkością obrotową wentylatora)
* Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP i CHA_FAN3/WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.
1 x 24 pinowe złącze zasilania ATX
2 x 8 pinowe złącza zasilania 12 V
1 x złącze audio na panelu przednim (15μ pozłacane złącze audio)*
1 x złącze audio z kątem prostym na panelu przednim*
* Łaczy urządzenie audio z dowolnym ze złączy audio.
| 1 x złącze główkowe wentylatora LED AMD2 x złącza główkowe USB 2.0 (Obsługa 4 portów USB 2.0)(Obsługa zabezpieczenia ESD)2 x porty główkowe USB 3.1 Gen1 (Obsługa 4 portów USB 3.1 Gen1) (Obsługa zabezpieczenia ESD)1 x przycisk usuwania pamięci CMOS1 x przycisk zasilania z diodą LED1 x przycisk resetowania z diodą LED | |
| Funkcja BIOS | Obsługa starszych wersji BIOS AMI UEFI z GUIObsługa “Plug and Play”Zgodność zdarzeń wybudzania z ACPI 5.1Obsługa bezzworkowaObsługa SMBIOS 2.3Wiele regulacji napięcia VCORE, VCORE_NB, DRAM, VPPM, PCH 1,05V, +1,8V, +1,8VSB, VDDCR_SOC_S5, PROM 2,5V |
| Monitor sprzętu | Wykrywanie temperatury: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnejObrotomierz wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnejCichy wentylator (Automatyczna regulacja prędkości obrotowej wentylatora obudowy przez temperaturę CPU): CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnejKontrola wielu prędkości obrotowych wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnejMonitorowanie napięcia: +12V, +5V, +3,3V, CPU Vcore, VCORE_NB, DRAM, PCH 1,05V, +1,8V, VDDCR_SOC |
| System operacyjny | Microsoft® Windows® 10 64-bitowy |
| Certyfikaty | FCC, CEGotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP) |
Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetaktowywaniem.
1.3 Wbudowane złącza główkowe i inne złącza
Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.
Złącze główkowe na pane- lu systemu
(9-pinowe PANEL1)
(sprawdź s.1, Nr 19)
Do tego złącza główkowego można podłącać przycisk zasilania, przycisk reset i wskaźnik stanu systemu na obudowie, zgodnie z przydziałem pinów poniżej. Przed podłączeniem kabli należy zapisać pozycję pinów plus i minus.
PWRBTN (Przycisk zasilania):
Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może skonfigurować sposób wyłączania systemu z użyciem przycisku zasilania.
RESET (Przycisk resetowania):
Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk resetowania, aby ponownie uruchomić komputer, przy jego zawieszeniu i braku możliwości wykonania normalnego ponownego uruchomienia.
PLED (Dioda LED zasilania systemu):
Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5).
HDLED (Dioda LED aktywności dysku twardego):
Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.
Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie składa się z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED aktywności dysku twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego modułu panelu przedniego obudowy, należy się upewnić, że jest prawidłowo dopasowany przydział przewodów i pinów.
Dioda LED zasilania i złącze główkowe głośnika (7-pinowe SPK_PLED1) (sprawdź s.1, Nr 18)
Podłącz to tego złącza główkowego diodę LED zasilania obudowy i głośnik obudowy

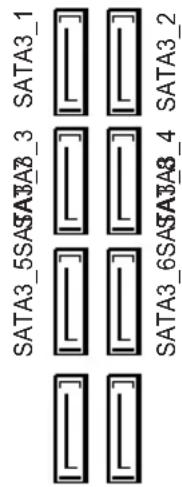

Złącza Serial ATA3
(SATA3_1_2:
sprawdź s.1, Nr 13)
(SATA3_3_4:
sprawdź s.1, Nr 14)
(SATA3_5_6:
sprawdź s.1, Nr 15)
(SATA3_7_8:
sprawdź s.1, Nr 16)
Te osiem złączy SATA3 obsługuje kable danych SATA dla zewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s.
Złącze główkowe
wentylatora LED AMD
(4-pinowe USB_5)
(sprawdź s.1, Nr 12)
To złącze główkowe jest używane do podłączania złącza USB na radiatorze AMD.
Złącza główkowe USB 2.0
(9-pinowe USB_1_2)
(sprawdź s.1, Nr 24)
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 25)
Na tej płycie głównej znajdują się dwa złącza główkowe. Każde złącze główkowe USB 2.0 może obsługiwać dwa porty.

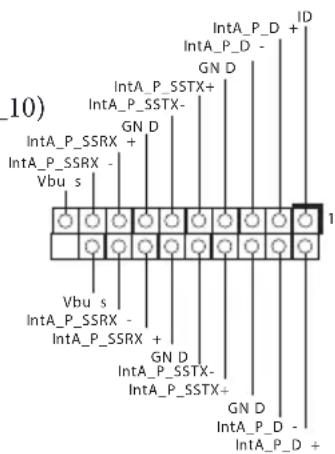

Złącza główkowe
USB 3.1 Gen1
(19-pinowe USB3_9_10)
(sprawdź s.1, Nr 21)
Na tej płycie głównej znajdują się dwa złącza główkowe. Każde złącze główkowe USB 3.1 Gen1 może obsługiwać dwa porty.
(19-pinowe USB3_11_12)
(sprawdź s.1, Nr 11)
Złącza główkowe audio panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 31)
(9-pinowe HD_AUDIO_RA1)
(sprawdź s.1, Nr 30)
Te dwa złącza główkowe służą do podłączania urządzeń audio do przedniego panelu audio.
* Łaczy urządzenie audio z dowolnym ze złączy audio.
- High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
- Jeśli używany jest panel audio AC'97, należy go zainstalować w złączu główkowym audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać dla panelu audio AC'97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki "FrontMic" w panelu Realtek Control i wyreguluj "Głośność nagrywania".
Złącza /wentylatora pompy wodnej obudowy
(4-pinowe CHA_FAN1/WP)
(sprawdź s.1, Nr 20)
(4-pinowe CHA_FAN2/WP)
(sprawdź s.1, Nr 26)
(4-pinowe CHA_FAN3/WP)
(sprawdź s.1, Nr 32)
Ta płyta główna udostępnia trzy 4-pinowe złącza obudowy wentylatora chłodzenia wodnego. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego obudowy, należy go podłączyć do pinów 1-3.
Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 5)
Ta płyta główna udostępnia 4-pinowe złącze wentylatora CPU (Cichy wentylator). Jeśli planowane jest podłączenie 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3.
Złącze wentylatora pompy wodnej /CPU (4-pinowe CPU_FAN2/WP) (sprawdź s.1, Nr 7)
Ta płyta główna udostępnia 4-pinowe złącze obudowy wentylatora chłodzenia wodnego CPU. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego CPU, należy je podłączyć do pinów 1-3.
Złącze zasilania ATX (24-pinowe ATXPWR1) (sprawdź s.1, Nr 10)
Ta płyta główna udostępnia 24-pinowe złącze zasilania ATX. W celu użycia 20-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 13.
Złącza zasilania ATX 12V (8-pinowe ATX12V1) (sprawdź s.1, Nr 3) (8-pinowe ATX12V2) (sprawdź s.1, Nr 2)
Ta płyta główna udostępnia dwa 8-pinowe złącza zasilania ATX 12V. W celu użycia 4-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 5.

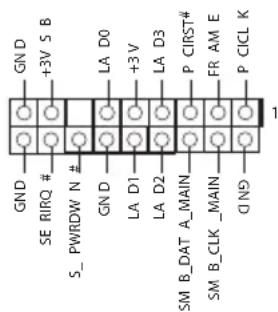

Złącze główkowe TPM (17-pinowe TPMS1) (sprawdź s.1, Nr 27)
To złącze obsługuje system Trusted Platform Module (TPM), który może bezpiecznie przechowywać klucze, certyfikaty cyfrowe, hasła i dane. System TPM pomaga także w zwiększeniu zabezpieczenia sieci, ochronie cyfrowych danych osobowych i zapewnieniu integralności platformy.
Złącza główkowe LED RGB
(4-pinowe RGB_LED1)
(sprawdź s.1, Nr 28)
(4-pinowe RGB_LED2)
(sprawdź s.1, Nr 9)
Złącze główkowe RGB LED jest używane do podłączenia przedłużacza LED RGB, który umożliwia użytkownikom wybór spośród różnych efektów światła LED.
Ostrzeżenie: Nigdy nie należy instalować kabla LED RGB w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony.
*Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 44.
Adresowalne złącze główkowe LED
(sprawdź s.1, Nr 29)
To złącze główkowe jest używane do podłączenia adresowalnego przedłużacza LED, który umożliwia użytkownikom wybór spośród różnych efektów światła LED.
Ostrzeżenie: Nigdy nie należy instalować adresowalnego kabla LED w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony.
*Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 45.
1.4 Inteligentne przełączniki
Płyta główna ma trzy inteligentne przełączniki: Przycisk zasilania, przycisk resetowania i przycisk usuwania pamięci CMOS.
Przycisk zasilania
(PWRBTN)
(sprawdź s.1, Nr 17)
Przycisk zasilania umożliwia użytkownikom szybkie włączanie/wyłączanie systemu.
Przycisk resetowania
(RSTBTN)
(sprawdź s.1, Nr 22)
Przycisk resetowania umożliwia użytkownikom szybkie resetowanie systemu.
Przyciski usuwania pamięci CMOS
(CLRCBTN1)
(sprawdź s.1, Nr 23)
Przyciski usuwania pamięci CMOS umożliwiają użytkownikom szybkie usunięcie wartości CMOS.
Ta funkcja działa tylko po wyłączeniu zasilania komputera i odłączeniu zasilania.
