Tipo di prodotto	Trapano a percussione senza fili
Marca	Kress
Modello	KUC31.2
Tensione nominale	20 V (max), 18 V (nominale)
Velocità a vuoto	0-600 / 0-2000 giri/min
Numero di posizioni della frizione	22 + 1 (foratura) + 1 (percussione)
Cadenza di percussione	9.000 - 32.000 bpm
Coppia massima	70 Nm
Capacità del mandrino	13 mm
Capacità di foratura max (acciaio)	13 mm
Capacità di foratura max (legno)	40 mm
Capacità di foratura max (calcestruzzo)	13 mm
Peso (con batteria)	1,4 kg
Tipo di batteria	Li-Ion 4.0 Ah
Caricabatterie incluso	Caricabatterie 6A (KAC21)
Funzioni principali	Avvitamento, foratura, percussione
Sicurezza	Protezione uditiva, oculare e maschera antipolvere raccomandati
Manutenzione e pulizia	Pulire con un panno asciutto; mantenere pulite le fessure di ventilazione; conservare in un luogo asciutto
Ricambi e riparabilità	Batteria, caricabatterie, punte, supporto cintura, clip per punte; riparazione da un professionista autorizzato
Informazioni generali	Conforme alle direttive 2006/42/CE, 2014/30/UE, 2011/65/UE; norme EN 62841-1, EN 62841-2-1, EN 55014-1, EN 55014-2

Domande frequenti - KUC31.2 KRESS

Perché il trapano non funziona quando premo il grilletto?

L'invertitore sopra il grilletto potrebbe essere in posizione centrale bloccata. Posizionarlo a sinistra o a destra, quindi premere il grilletto.

Come cambiare il senso di rotazione?

Utilizzare il controllo di rotazione avanti/indietro situato sopra il grilletto. Non cambiare mai la direzione mentre il mandrino ruota.

Come regolare la coppia di serraggio?

Ruotare l'anello di regolazione della coppia situato tra il mandrino e il corpo. Le posizioni da 1 a 22 corrispondono a una coppia crescente; sono disponibili anche la posizione di foratura e la posizione martello.

Perché il trapano si ferma prima che la vite sia completamente serrata?

Controllare la posizione dell'anello di coppia. Se è su un valore troppo basso, la coppia è insufficiente. Aumentare la posizione per un serraggio completo.

Come installare o rimuovere la batteria?

Per rimuovere, premere il bloccaggio del pacco batteria e tirare. Per installare, far scorrere la batteria nell'alloggiamento fino a quando non scatta.

Cosa fare se il LED lampeggia rapidamente?

Indica una protezione dell'utensile (sovraccarico, surriscaldamento o batteria scarica). Rilasciare il grilletto, lasciare raffreddare se necessario, o ricaricare la batteria.

Quali protezioni di sicurezza devo indossare?

Indossare sempre protezione uditiva, occhiali di sicurezza e una maschera antipolvere. Si raccomandano anche guanti protettivi.

Come mantenere il trapano?

Pulire con un panno asciutto, mantenere pulite le fessure di ventilazione e conservare in un luogo asciutto. Non utilizzare acqua o detergenti chimici.

Qual è la capacità massima di foratura nel legno?

La capacità massima di foratura nel legno è di 40 mm con una punta adatta.

Come caricare correttamente la batteria?

Utilizzare solo il caricabatterie specificato (KAC21). La temperatura ambiente consigliata per la ricarica è compresa tra 0 °C e 40 °C. Non ricaricare al di sotto di 0 °C o al di sopra di 40 °C.

MANUALE UTENTE KUC31.2 KRESS

Trapano a impatto alla spazzole a batterie agli ioni di Litio IT P27

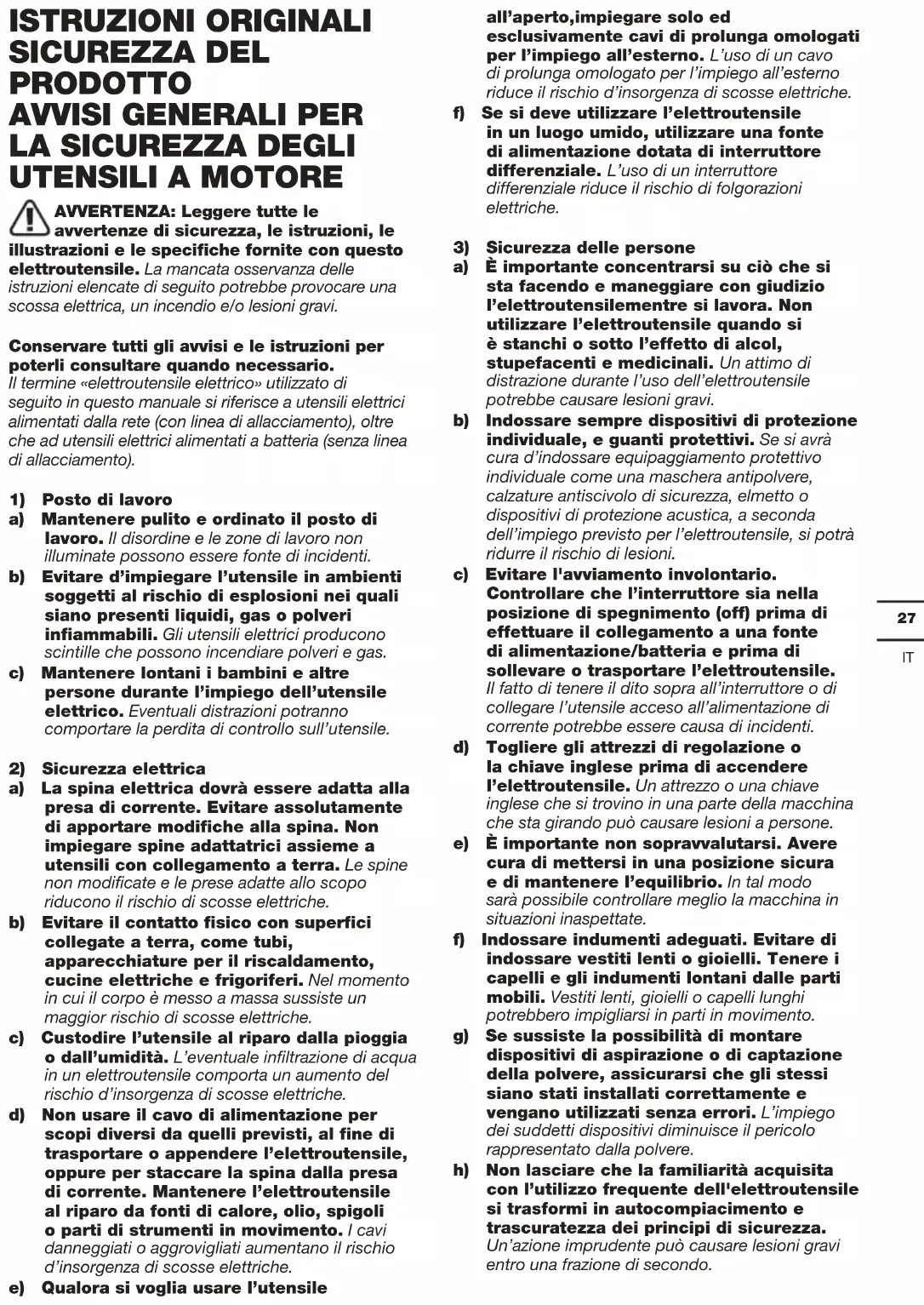

AVVERTENZA: Leggere tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo elettroutensile. La mancata osservanza delle istruzioni elencate di seguito potrebbe provocare una scossa elettrica, un incendio e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterli consultare quando necessario.

Il termine «elettroutensile elettrico» utilizzato di seguito in quello manuale si riferisce a utensili elettrici alimentati dalla rete (con linea di allacciamento), altre che ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Posto di lavoro
a) Mantenere pulito e ordinato ilippo di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri inflammabili. Gli utensili elettrici producono scintille che possono incendiare polveri e gas.
c) Mantenere lontani i bambini e altre persone durante l'impiego dell'utensile elettrico. Eventuali distrazioni potranno comportare la perdita di controllo sull'utensile.

2) Sicurezza elettrica
a) La spina elettrica dovrà essere adatta alla presa di corrente. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme a utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, apparecchiature per il riscaldamento, cucine elettriche e frigoriferi. Nel momento in cui il corps è messo a massa sussiste un maggior rischio di scosse elettriche.
c) Custodire l'utensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile comporta un aumento del rischio d'insorgenza di scosse elettriche.
d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, al fine di trasportare o appendere l'eletttroutensile, oppure per staccare la spina alla presa di corrente. Mantenere l'eletttroutensile al riparo da fonti di calore, olio, spigoli o parti di strumenti in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'utensile

all'aperto,impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavolo dil prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

f) Se si deve utilizzato l'elettroutensile in un luogo umido, utilizzato una fonte di alimentazione dotata di interruptatore differenziale. L'uso di un interrottore differenziale riduce il rischio di folgorazioni elettriche.
3) Sicurezza delle persone
a) É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'eeltroutensilemente si lavora. Non utilizzato l'eeltroutensile quando si è stanchi o sotto l'effetto di alcol, stupefacenti e medicinali. Un attimo di disturazione durante l'uso dell'eeltroutensile potrebbe causare lesioni gravi.
b) Indossare sempre dispositivi di protezione individuale, e quanti protettivi. Se si avrata cura d'indossare equipaggiamento protettivo individuale come una maschera antipolvere, calzature antiscivolo di sicurezza, elmetto o dispositivi di protezione acustica, a seconda dell'impiego previsto per l'elettroutensile, si potra ridurre il rischio di lesioni.
c) Evitare l'avviamento involontario. Controllare che l'interruttore sia nella posizione di spegnimento (off) prima di effettuire il collegamento a una fonte di alimentazione/batteria e prima di sollevare o trasportare l'elettROUTensile. Il fatto di tenere il dito sopra all'interruttore o di collegare l'utensile acceso all'alimentazione di corrente potrebbe essere causa di incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'eeltroutensile. Un attrezzo o una chiave inglese che si trovino in una parte della macchina che sta girando più causare lesioni a personne.
e) É importante non sopravvalutarsi. Avere cura di mettersi in una posizione sicura e di Maintainere l'equilibrio. In tal modo Sara possibile controllare meglio la macchina in situazioni inaspettate.
f) Indossare indumenti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli e gli indumenti lontani delle parti mobili. Vestiti lenti, gioielli o capelli lunghi potrebbero impigliari s in parti in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzatienza errori. L'impiego dei suddetti dispositivi diminuisce il pericolo rappresentato alla polvere.
h) Non lasciare che la familiarità acquisita con l'utilizzo frequente dell'elettroutensile si trasformi in autocompliego e trascuratezza dei principi di sicurezza. Un'azione imprudente cui cause lesioni gravi entro una frazione di secondo.

4) Maneggio e impiego accurato di elettROUTensili
a) Non sovraccaricare l'elettroutensile. Impiegare l'elettroutensile adatto per eseguire il lavoro. Utilizzato l'elettroutensile elettrico adatto si potravaporare meglio e con maggior sicurezza nell'ambito della gamma di potenzaindicata.
b) Non utilizzato elettroutensili con interrupttori difettosi. Un elettroutensile che non si può più accendere o spagnere è pericoloso e dovrá essere riparato.
c) Staccare la spina alla presa di corrente e/o rimuovere la batteria, se rimovibile, dall'eletttroutensile prima di effettuare qualiasi regolazione, sostuire gli accessori o riporre gli utensili elettrici. Tale precauzione eviterà che la macchina possa essere messa in funzione inavvertitamente.
d) Custodire gli elettroutensili non utilizzati fuori della portata dei bambini. Non fare usare l'apparecchio a persone non abituate a farlo o che non abbiano fatto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persona inesperte.
e) Eseguire la manutenzione di eletttroutensile e accessori. Verificare che le parti mobili dell'eletttroutensilefunzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione della macchina stessa. Far riparare le parti danneggiate prima di utilizzare l'eletttroutensile. Numeri incidenti vengono causati da eletttroutensili la cui manutenzione è stata effettuata in modo molto accurato.
f) Mantenere affiliati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno di frequente e sono più facile da condurre.
g) Utilizzare elettROUTensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di macchina. Osservare le condizioni di lavoro e il lavoro da eseguire durante l'impiego. L'impiogo di elettROUTensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superfici di presa scivolose non permettono l'uso e il controllo sicuri dell'elettroutensile in situazioni impreviste.
5) Maneggio e impiego accurato delle batterie
a) Caricare la batteria solo ed escludivamente con i dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria, sussiste pericolo di incendio, se utilizzato con una batteria di tipo diverso.
b) Utilizzato negli elettrotensili elettrici solo ed escludivamente le batterie previste per tale scopo. L'uso di batterie di tipo diverso potrebbe dare insorgenza a lesionsi a persona e

comportare il rischio d'incendi.

c) Tenere la batteria non utilizzata lontano da graffiti, monete, chiavi, chiodi, viti o altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale cortocircuito tra i contatti della batteria cui sare origine a bruciature o ad incendi.
d) In caso di impiego sbagliato, possono verificarsi fuoriuscite di liquido alla batteria. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio a un medico. Il liquido fuoriuscito alla batteria cui cause irritazioni cutanee o bruciature.
e) Non utilizzato una batteria o un elettrotensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile con la possibilità di causare un'esplosiono o un incendio.
f) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130^ potrebbe provocare un'esplosione.
g)Seguire tutte le istruzioni per la carica e non caricare la batteria o l'elettROUTensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato, potrebbe danneggiare la batteria aumento il rischio d'incendio.

6) Assistenza
a) Fare riparare l'apparecchio esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tal modo potra essere salvaguardata la sicurezza dell'apparecchio.
b) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

NORME DI SICUREZZA SUPPLEMENTI PER IL TRAPANO A PERCUSSIONA BATTERIA

1) Istruzioni di sicurezza per tutte le operazioni
a) Indossare protezioni per le orecchie con tutti i trapani a percussione. L'esposizione al rumore più provocare la perdita dell'udito.
b) Qualora si eseguano attività che prevedano il contatto dell'attrezzo con fili elettrici nascosti o con lo stesso cavo di alimentazione, tenere l'utensile da taglio servendosi delle apposite impugnature

isolate. In quello modo, si eviterà il contatto con i fili sotto tensione, impedendo il trasferimento della stessa alle parti metalliche dell'attrezzo ed il seguente rischio di scossa elettrica per l'operaatore.

2) Istruzioni di sicurezza quando si usano punte del trapano lunghe
a) Non operare mai a una velocità superiore a quella massima della velocità della punta del trapano. A velocità più elevate, è probabile essere piegata se gli si consente di ruotare liberamente alla toccare il pezzo, con seguenti lesioni personali.
b) Iniziare sempre la foratura a bassa velocità e con la punta a fatto con il pezzo. A velocità più elevate, è probabile essere piegata se gli si consente di ruotare liberamente alla toccare il pezzo, con seguenti lesioni personali.
c) Applicare la pressione solo in linea diretta con la punta e non dare una pressione excessiva. Le punte possono piegarsi causando rotture o perdita di controllo, con seguenti lesioni personali.

ISTRUZIONI PER LA SICUREZZA DEL PACCO BATTERIA

a) Non smontare, après o strappare le cellule secondarie o il pacco batteria.
b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altre oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o usioni.
c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole.
d) Non sottomorre il pacco batteria a scosse meccaniche.
e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultare un medico.
f) Se si ingerisce una cellula o un pacco batteria, consultare immediatamente un medico.
g) Tenere le cellule e il pacco batteria puliti e asciutti.
h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.
i) Il pacco batteria deve essere caricato prima dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.

j) Non lasciare un pacco batteria in carica se non in uso.
k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.
I) Il pacco batteria offre prestazioni ottimali se utilizzate ad una temperatura ambiente normale (20^ ± 5^) .
m) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri.
n) Ricaricare solo con il caricatore specificato da Kress. Non utilizzato caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d'incendi quando è usato con un'alto pacco batteria.
o) Non utilizzato un pacco batteria non progettato per l'uso con l'apparecchiatura.
p) Tenere il pacco batteria fuori alla portata dei bambini.
q) Conservare i documenti originali del prodotto per riferimenti futuri.
r) Rimuovere la batteria dall'apparecchiatura, se non in uso.
s) Smaltire adequatamente.
t) Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia dello stesso dispositivo.
u) Non rimuovere anzitempo il pacco batterie alla sua confezione originale.
v) Fare attenzione ai segni più (+) e meno (-) sulla batteria e accertarsi di utilizzarla nel modo corretto.

SIMBOLI

Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni

Attenzione

Indossare una protezione per l'udito

Indossare maschera antipolvere

Li-I on	Batteriaagliioni di litio (Li-Ion). Questo prodotto è stato contrassegnato con un simbolo riguardante la raccolta differenziata per tutti i pacchi batteria. La batteria sareà poi riciclata o demolita allo scopo di ridurre l'impatto ambientale. I pacchi batteria possono costituire un pericolo per l'ambiente e per la salute umana in quanto contengono sostanze pericolose.	Blocco
	I prodotti elettrici non sono essere gettati tra i rifiuti domestici. L'apparechio da rottamare deve essere portato al centro di riciclaggio per un correttto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.	Alta velocità
	Non bruciare	Bassa velocità
IT	Se smaltite in maniera scorretta, le batterie potrebbero entrare nel ciclo dell'acqua, con seguenti rischi per l'ambiente. Non smaltire le batterie esaurite nei rifiuti generici.	ELENCO DEI COMPONENTI
		1. MANDRINO
		2. ANELLO DI REGOLAZIONE DELLA COPPIA
		3. CONTROLLO DELLE MARCE A DUE VELOCITÀ
		4. SELETTORRE ROTAZIONE: NORMALE, INVERTITA E BLOCCO
		5. IMPUGNATURA MORBIDA
		6. UNITÀ BATTERIA *
		7. GANCIO PER CINTURA
	Avvitatura	8. INDICATORE DI CAPACITÀ DELLA BATTERIA
		9. SERRATURA A SCATTO UNITÀ BATTERIA *
		10. LUCE LED
	Trapanatura	11. TASTO ON/OFF CON VELOCITÀ VARIABLE
		12. FERMAPUNTA
	Percussione	* Accessori illustrati o descritti non fanno necessariamente parte del volume di segna.
		DATI TECHNICI
	Legno	Denominazione del tipo: KUC31 KUC31.2 KUC31.91 (C31 - designazione del macchinario, rappresentativo del Trapano a batteria)
	Metallo	KUC31 KUC31.2	KUC31.91
	mattone	Voltaggio 20V
		Velocità senza carico 0-600/0
		2000 min
		22+1+1
		Frequenza d'impatto alla carico

Coppia max 70 Nm
Capacità del mandrino 13 mm
Perforazione max.	acciaio 13 mm
	legno 40 mm
	calcestruzzo	13 mm
Peso dell'utensile 2.0 kg 1.4kg
Capacità della batteria 4.0 Ah

** Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt.

ACCESSORI:

	KUC31 KUC31.2 KUC31.91
6A Caricabatteria (KAC21)	1 1 /
4.0Ah Pacco Batteria (KAB21)	2 2 /
Inserti a Doppia Punta (PH2/SL5.5)	1 1 1
Gancio 1 1 1
Fermapunta	1 1 1

Si raccomanda di acquistare tutti gli accessori nelle stesso negozio in cui è stato acquistato l'attrezzo. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A	LpA=80 dB(A)
Potenza acustica ponderata A	LwA=91 dB(A)
KpA&KwA	5 dB(A)
Indossare protezione per le orecchie.

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione (somma vettoriale triassiale) sono determinati secondo lo standard EN 62841-1 & EN 62841-2-1

Foratura su metallo	Valore emissione vibrazioni ah, D=1.246 m/s2
	Incertezza K = 1.5 m/s2
Foratura a percus-sione su cemento	Valore emissione vibrazioni ah, ID=7.836 m/s2
	Incertezza K = 1.5 m/s2

Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarati sono stati misurati in base a un metododi collaudo standard e possono essere utilizzati per il confronto di un utensile con un'alto.

Il valore totale di emissione di vibrazioni dichiarato e il valore di emissioni sonore dichiarato sono sono又能 essere utilizzati in una valutazione preliminare dell'esposizione.

AVVERTENZA: le emissioni di vibrazioni e sonore durante l'uso effettivo dell'eletttroutensile

possono differire dal valore dichiarato in base alle modalità con cui"This viene utilizzato. In particolare quale tipo di pezzo viene lavorato dipende dai seguenti fattori e da altre variazioni sulle modalità di utilizzo dell'elettroutensile:

Come viene usato I'electrontensile e quali sono i materiali tagliati o forati.

Le condizioni e la buona manutenzione dell'eletttroutensile.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La tenuta della presa sulle impugnature e se vengono utilizzati eventuali accessori antivibrazioni e anturumore. L'adequatezza dell'utilizzo dell'eletttroutensile rispetto a quanto previsto.

Questo elettROUTensile potrebbe causare l'insorgenza della sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: per essere precisi, una stima del livello di esposizione nelle attuali condizioni

di utilizzo dovrebbeanche tenereconto di tutte le partidelciclo operativo,comelevoltein cui lo strumento viene spento e il tempo in cui viene lasciatogirare a vuoto而非amentefare il suo lavoro.

Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale.

Aiuto a minimizzare il rischio di esposizione alle vibrazioni e al rumore.

Usare sempre scalpelli, trapani e lame affiliati.

Conservare quello elettroutensile sempre in conformità a quello istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se l'utensile deve essere utilizzato regolarmente, investire in accessori antivibrazioni e antirumore.

Pianificare il lavoro in modo da suddividere i lavori che

implicano le maggiori vibrazioni nell'arco di più giorni.

ISTRUZIONI DI FUNZIONAMENTO

Nota: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

Uso conforme alle norme

La macchina è idonea per avvitare e svitare viti edanche per forare nel legname, nel metallo, nelle materie plastiche.

Montaggio e funzionamento

AZIONE FIGURA
PRIMA DEL FUNZIONAMENTO
Controllo dello stato di carica della batteria	Vedere Fig. A1
Rimozione del pacco batteria Vedere	Fig. A2
Caricamento della batteria Vedere Fig. A3
Inserimento del pacco batteria Vedere Fig. A4
MONTAGGIO
REGOLAZIONE DEL MANDRINOAvventenza: bloccare sempre l'interruttore di azionamento e scollegare l'utensile dalla sorgente di alimentazione quando vengono sostituiti gli accessori. Assicurarsi sempre che la punta sia ben fissata prima di avviare l'utensile. Un mandrino danneggiato o una punta allentata possono causare lesioni personali.
- Rimozione delle punte Vedere Fig.	B1
- Inserimento delle punte Vedere Fig.	B2
Montaggio del gancio per cintura e delfermapunta	Vedere Fig. C1, C2, C3, C4
FUNZIONAMENTO
Controllo rotazione avanti/indietro Attenzione: Non invertire mai la direzione di rotazioneCTLmente il mandrino è in movimento. Attenderne I'arresto!	Vedere Fig. D1, D2, D3
CONTROLLO DELLE MARCE A DUE VELOCITÀ	Vedere Fig. E

REGOLAZIONE DELLA COPPIA E CONTROLLOAVITATURA 1-22TRAPANATURAPERCUSSIONE	Vedere Fig. F
Funzionamento dell'interruttore di accensione/spegnimentoAttenzione: Non usare per periodi prolongarti a bassa velocità perché internamente si create un calore eccessivo.	Vedere Fig. G
Indicatore spia LEDPrima del funzionamento, il LED si accende quando si preme lievamente l'interruttore On/Offe si spegne automaticamente 20 secondi dopo aver rilasciatol'interruttore On/Off.L'utensile e la batteria sono muniti di un systemà di protezione.Quando la spia LED lampeggia rapidamente per 3 secondi e poi si spegne, ilsystema interromperà automaticamente l'alimentazione all'utensile per estendere durata della batteria. L'utensile si arresta automaticamente durante il funzionamento se l'utensile e/o la batteria si trovano in una delle seguenti condizioni:Sovraccarico: l'utensileviene fatto funzionare in modo tale da essereure una corrente eccessivamente elevata. In tal caso, rilasciare l'interruttore di attivazione sull'utensile e interrompere l'applicazione che ha causato il sovraccarico dell'utensile. Quindi tirare nuovamente l'interruttore di attivazione per riavviarlo.Surriscaldamento: nella condizione di cui sopra, se l'utensile non viene avviato, l'utensile e la batteria sono sovraccarichi. In tal caso, lasciare che l'utensile e la batteria si raffreddino prima di tirare nuovamente l'interruttore di attivazione.Bassa tensione della batteria: la capacité rimanente della batteria è troppo Bassa e l'utensile non può funzionare. In tal caso, rimuovere e ricaricare la batteria.Attenzione: Per accendere la luce, premere l'interruttoreOn/Off e assicurarsi il lavoro di rotazione avanti/indietro sua a destra/sinistra.

SOLUZIONE DI PROBLEMI

1. PERCHÉ IL TRAPANO NON FUNZIONA QUANDO LO ACCENDO?

Il regolatore di rotazione normale e inversa, situato sopra l'apposto tasto a scatto è posizionato nella funzione di blocco. Attivare la funzione di rotazione richiesta, spostando la levetta nella relativa direzione. Premere nuovamente il tasto e il trapano inizIERA a ruotare.

2. IL TRAPANO SI ARRESTA PRIMA CHE LA VITE SIA COMPLETAMENTE AVVITATA. PERCHÉ?

Controllare la posizione della coppiia (forza di avvitamento) sull'anello di regolazione, situato tra il mandrino e il corpo del trapano. La posizione 1 indica la coppiia più bassa, quando la posizione 22 indica quella più alta. La posizione è solamente per le trapanatura. La posizione è solamente per le percussione. Regolare l'anello della coppiia impostandolo su una posizione più alta rispetto a quella attuale, per ottenere il risultato voluto.

3. NON RIESCO AD INSERIRE LA BATTERIA NEL CARICABATTERIA. PERCHÉ?

La batteria deve essere insertita nel caricabatteria in un'unica direzione. Girare la batteria e insertirla nel suo alloggiamento. Il correto posizionamento e l'inizio del caricamento della batteria dovrebbe essere indicato dal LED grosso accesso.

4. RAGIONI DI UNA DIVERSA DURATA DE ESERCIZIO DELL'UNITÀ BATTERIA

I problemi relativi ai tempi di caricamento elencati sopra e un prolongato non utilizzato di un'unità batteria provocano la riduzione della durata d'esercizio dell'unità batteria stessa. Questo inconvenientmente più essere risolto solamente grazie ad un utilizzo più continuo e a diverse operazioni di caricamento e scaricamento con l'uso del trapano. Condizioni di lavoro più pesanti, come ad esempio l'inserimento di viti di granidi dimensioni nel legno duro, provocano un consumo più rapido della batteria rispetto a condizioni di lavoro leggere. Non ricaricare l'unità batteria con temperature al di sotto di 0oC e al di SOPRA di 40oC poiché quest'operazione incide sul rendimento della batteria stessa.

MANUTENZIONE

Rimuovere il pacco batteria dall'utensile prima di eseguire qualsiasi regolazione, riparazione o manutenzione.

All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi in luoghi asciutti. Tenere pulite le aperture di ventilatione del motore. Tenere puliti alla polvere tutti i controlli operativi.

PER GLI UTENSILI A BATTERIA

La temperatura ambientale raccomandata per l'uso e la conservazione dell'utensile e della batteria è di 0 °C-45 °C.

La temperatura ambientale raccomandata per il caricabatterie durante la carica è di 0^ - 40^

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare delve essere portato al centro di riciclaggio per un

corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICIARAZIONE DI CONFORMITA

NOI,
Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany

Dichiara che I'apparecchio,
Descrizione Trapano a batteria
Codice KUC31 KUC31.2 KUC31.91 (C31-
designazione del macchinario, rappresentativo
del Trapano a batteria)
funzione Perforazione

É conforme alle seguenti dirittive,

2006/42/EC 2011/65/EU 2014/30/EU

conforme a, EN 55014-1 EN 55014-2 EN 62841-1 EN 62841-2-1

Il responsabile autorizzato alla compilation della documentazione tecnica,
Nome Marcel Filz
Indirizzo Positec Germany GmbH
Postfach 32 02 16,50796 Cologne,Germany
