Produkttyp	Akku-Schlagbohrmaschine
Marke	Kress
Modell	KUC31.2
Nennspannung	20 V (max), 18 V (Nenn)
Leerlaufdrehzahl	0-600 / 0-2000 min⁻¹
Anzahl Kupplungsstufen	22 + 1 (Bohren) + 1 (Schlag)
Schlagzahl	9 000 - 32 000 bpm
Max. Drehmoment	70 Nm
Bohrfutterkapazität	13 mm
Max. Bohrdurchmesser (Stahl)	13 mm
Max. Bohrdurchmesser (Holz)	40 mm
Max. Bohrdurchmesser (Beton)	13 mm
Gewicht (mit Akku)	1,4 kg
Akkutyp	Li-Ion 4,0 Ah
Ladegerät inklusive	Ladegerät 6A (KAC21)
Hauptfunktionen	Schrauben, Bohren, Schlagbohren
Sicherheit	Gehörschutz, Augenschutz und Staubmaske empfohlen
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; Lüftungsschlitze sauber halten; an einem trockenen Ort lagern
Ersatzteile und Reparierbarkeit	Akku, Ladegerät, Bits, Gürtelclip, Bit-Clip; Reparatur durch einen autorisierten Fachbetrieb
Allgemeine Informationen	Konform mit Richtlinien 2006/42/EG, 2014/30/EU, 2011/65/EU; Normen EN 62841-1, EN 62841-2-1, EN 55014-1, EN 55014-2

Häufig gestellte Fragen - KUC31.2 KRESS

Warum funktioniert der Bohrer nicht, wenn ich den Auslöser drücke?

Der Umschalter über dem Auslöser befindet sich möglicherweise in der verriegelten Mittelstellung. Stellen Sie ihn nach links oder rechts und drücken Sie dann den Auslöser.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Vorwärts-/Rückwärts-Drehrichtungsschalter oberhalb des Auslösers. Ändern Sie niemals die Drehrichtung, während das Bohrfutter läuft.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehmomenteinstellring zwischen Bohrfutter und Gehäuse. Die Positionen 1 bis 22 entsprechen einem zunehmenden Drehmoment; die Bohrposition und die Hammerposition sind ebenfalls verfügbar.

Warum stoppt der Bohrer, bevor die Schraube vollständig angezogen ist?

Überprüfen Sie die Position des Drehmomentrings. Wenn er auf einen zu niedrigen Wert eingestellt ist, ist das Drehmoment unzureichend. Erhöhen Sie die Position für ein vollständiges Anziehen.

Wie setze ich den Akku ein oder entferne ihn?

Zum Entfernen drücken Sie die Akkuverriegelung und ziehen. Zum Einsetzen schieben Sie den Akku in das Fach, bis er einrastet.

Was tun, wenn die LED schnell blinkt?

Dies zeigt einen Werkzeugschutz an (Überlast, Überhitzung oder schwacher Akku). Lassen Sie den Auslöser los, lassen Sie es ggf. abkühlen oder laden Sie den Akku auf.

Welche Sicherheitsausrüstung sollte ich tragen?

Tragen Sie stets Gehörschutz, Schutzbrille und eine Staubmaske. Schutzhandschuhe werden ebenfalls empfohlen.

Wie pflege ich den Bohrer?

Reinigen Sie mit einem trockenen Tuch, halten Sie die Lüftungsschlitze sauber und lagern Sie den Bohrer an einem trockenen Ort. Kein Wasser oder chemische Reinigungsmittel verwenden.

Was ist die maximale Bohrtiefe in Holz?

Die maximale Bohrtiefe in Holz beträgt 40 mm mit einem geeigneten Bohrer.

Wie lade ich den Akku richtig?

Verwenden Sie ausschließlich das angegebene Ladegerät (KAC21). Die empfohlene Umgebungstemperatur zum Laden beträgt 0 °C bis 40 °C. Nicht unter 0 °C oder über 40 °C laden.

BEDIENUNGSANLEITUNG KUC31.2 KRESS

Akku-Schlagbohrschrauber bürstenlos DE P13

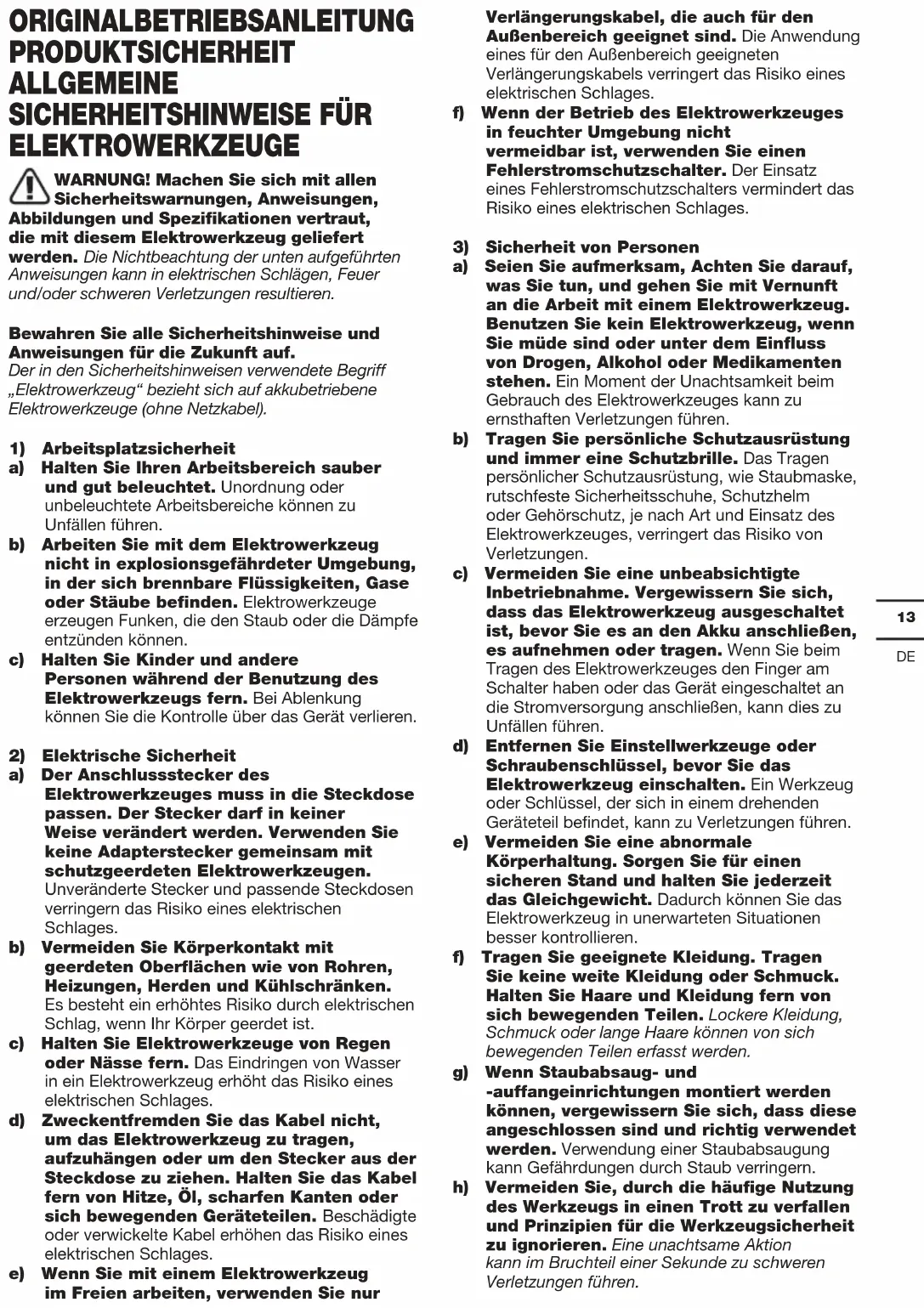

ORIGINALBETRIEBSANLEITUNG PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING! Machen Sie sich mit allen Sicherheitswannungen, Anweisungen, Abbildungen und Spezifikationen vertraut, die mit thisem Elektrowerkzeug gefelfert werden. Die Nichtbeachtung der unten aufgeführten Anweisungen kann in elektrischen Schlägen, Feuer und/oder schweren Verletzungen resultieren.

Bewahren Sie alle Sicherheitseinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur

Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an den Akku anschließen, es aufnehmen oder trabgen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschreiben, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorantieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Klemmen Sie den Stecker von der Stromversorgung ab und/oder entfern. Sie den Akku (falls abnehmbar) aus dem Elektrowerkzeug, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Warten Sie die Elektrowerkzeuge und Zubehör. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.
5) Verwendung und Behandlung des Akkuwerkzeugs
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgebung, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen.

Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusammen arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist. Beschädigte oder modifierte Akkus konnen unvorhersebare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.
f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130^ kann zur Explosion führen.
g) Befolgen Sie alle Ladeanweisungen, und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs konnen den Akku schädigen und die Brandgefahr erhöhen.

6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
b) Führren Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacksarf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgefuhrt werden.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKU-BOHRSCHRAUBER

1) Sicherheitshinweise für alle Betriebe
a) Tragen Sie Gehorschutz bei der Benutzung von Schlagbohrmaschinen. Die Einwirkung von Larm kann Gehorverlust bewirken.
b) Halten Sie das Werkzeug an den isolierten Griffen, wenn die Gefahr besteht, dass Sie beim Arbeiten in Wänden, Decken usw. verborgene Leitungen oder das Netzkabel berühren konnten. Metallteile am Werkzeug, die mit stromführungn Drahten in Berührung kommt, werden selbst stromführung und konnen der Bedienperson einen elektrischen

Schlag versetzen.

2) Sicherheitshinweise bei Verwendung langer Bohrer
a) Bedieren Sie niemals mit einer Geschwindigkeit, die hohen als die maximale Nenndrehzahl des Bohrers ist. Wenn der Bohrer bei hohener Geschwindigkeiten eine frei Drehung ohne Kontakt mit dem Werkstück zulässig ist, kann es verbogen werden, was zu Verletzungen führen kann.
b) Beginnen Sie das Bohren immer mit niedriger Geschwindigkeit, wobei die Bohrerspitze in Kontakt mit dem Werkstück. Wenn der Bohrer bei hohenen Geschwindigkeiten eine frei Drehung ohne Kontakt mit dem Werkstück zulässig ist, kann es verbogen werden, was zu Verletzungen führen kann.
c) Üben Sie nur Druck aus, wenn Sie in direkter Linie mit dem Bohrer sind und keinen übermögen Druck ausüben. Der Bohrer kann verbogen werden, was zu einem Bruch oder Verlust der Kontrolle und zu Verletzungen führen kann.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschreiben. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschreiben oder durch andere leitfähige Materialien kurzgeschlossen werden konnten. Bei Nichtverwendung des Akkupacks ist diese von Metallgegenständen fernzuhalten, wie etwa Buroklammern, Munzen, Nageln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterielektemmen berühren konnten. Das Kurzschreiben der Batterielektemmen kann Verbrennungen bzw. einen Brand verursachen.
c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkpack nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, damit diese nicht in Kontakt mit der Haut oder den Augen kommt. Sollte dies Dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spulen und einen Arzt aufsuchen.
f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden.
g) Akkupack sauber und trocken halten.
h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.
i) Akkupack muss vor Gebrauch aufgeladen werden. Immer diesen Anweisungen beachten und den korrekten Ladevorgang

ausfuhrn.

j) Akkupack bei Nichtverwendung nicht langere Zeit aufladen halten.
k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.
I) Akkupacks Funktionieren bei normaler Zimmertemperatur (20^ ± 5^) am besten.
m) Beim Entsorgen von Akkupacks sollenn Akkupacks mit verschiedene elektrochemischen Systemen voneinander getrennt gehalten werden.
n) Nur mit dem von Kress bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupackgageignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen.
o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.
p) Akkupacks von Kindern fernhalten.
q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
r) Den Akku bei Nichtverwendung aus dem Gerätnehmen.
s) Ordnungsgemäß entsorgen.
t) Vermischen Sie keine Zellen verschiedener Hersteller, Kapazitäten, Großen oder Typen innerhalb eines Geräts.
u) Nehmen Sie das Akkupack nicht aus der Originalverpackung, bis es verwendet werden soll.
v) Beachten Sie die Plus (+) und Minus (-) Markierungen auf dem Akku und stellen Sie die korrekte Anwendung sicher.

SYMBOL

	Lesen Sie unbedingt die Anleitung, damit es nicht zu Verletzungen kommt
	WARNUNG
	Tragen Sie Gehörschutz
	Tragen Sie eine Schutzbrille.
	Tragen Sie eine Staubmaske
Li-I on	Lithium-lonen-Akku: Dieses Produkt wurde mit einem Symbol markiert, dass auf die ‘gesonderte Sammlung’ aller Akkupacks und Akkus bezieht. Es wird anschließlich recyclelt oder demontiert, um die Beeinträchtigung der Umwelt zu verringn. Akkupacks können die Umwelt und menschliche Gesundheit beeinträchtigen, da diese schädliche Substanzen enthalten.
	Elektroprodukte dürfen nicht mit dem normalen Haushaltsmull entsorgt werden, sondern sollenn nach Möglichkeit zu einer Recyclungstelle gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu keinse Auskunft.
	Nicht verbrennen
	Batterien können bei falscher Entsorgung in der Wasserkreislauf gelangen und das Ökosystem bedrohen. Entsorgen Sie alte Batterien nicht im unsortierten Haushaltsabfall.
	Tragen Sie Schutzhandschuhe.
	Schrauben
	Bohren
	Schlagbohren
	Holz
	Metall
	Mauerwerk

	Verriegeln
	Hohe Drehzahl
	Niedrige Drehzahl

KOMPONENTEN

1. BOHRFUTTER

2. EINSTELLRING FÜR DREHMOMENT

3. GESCHWINDIGKEITS-WAHLSCHALTER

4. RECHTS- LINKSLAUF UND SPERRE

5. SOFTGRIFF

6.AKKU\*

7. GÜRTELKLAMMER

8. AKKU-LADESTANDANZEIGE

9.ENTRIEGELUNGSTASTE FÜR AKKU\*

10. LED-LEUCHTE

11. EIN-/AUS-SCHALTER

12. BIT-CLIP

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typenbezeichnung: KUC31 KUC31.2
KUC31.91 (C31 - Bezeichnung der Maschine, Repräsentant des Akku-Bohrschrauber)

		KUC31 KUC31.2	KUC31.91
Nennspannung 20V Max		* ==
Leerlaufdrehzahl 0-600/0-2		2000 min	-1
Nummer der Kupplungsposition		22+1+1
Nennschlagzahl 9000-3200		00 bpm
Max. Drehmoment 70 Nm
Bohrfutter Spannweite 13		mm
Maximaler Bohrdurchmesser in	Stahl	3 mm
	Holz 40 mm
	Stein	3 mm
Gewicht 2.0 kg 1.4kg
Batteriekapazität 4.0 Ah /

** Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.

ZUBEHÖRTEILE:

	KUC31	KUC31.2	KUC31.91
6A Ladegerät (KAC21)	1 1 /
4.0Ah Akku (KAB21)	2 2 /
Doppelbits (PH2/ SL5.5)	1 1 1
Gürtelclip 1 1 1
Bit-Clip 1 1 1

Wir empfehlen Ihnen, sümttliche Zubehörteile beim selbst Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationenfinden Sie auf der Verpackung der Zubehörteile. AuchHir Fachhändler berät SieGREne.

INFORMATIONENÜBER LARM

Gewichteter Schalldruck L	pA=80 dB(A)
Gewichtete Schalleistung L	wA=91 dB(A)
KpA&KwA	5 dB(A)
Tragen Sie einen Gehörschutz.

INFORMATIONENÜBER VIBRATIONEN

Vibrations Gesamt Messwertermittlung gemäß EN 62841-1 & EN 62841-2-1
Bohren in Metall	Vibrationsemissionswert ah,d=1.246 m/s2
	Unsicherheit K = 1.5 m/s2
Schlagbohren in Beton	Vibrationsemissionswert ah, ID=7.836 m/s2
	Unsicherheit K = 1.5 m/s2

Der angegebene Vibrationsgesamtwert kann und der angegebene Vibrationsemissionswert wurden gemäß Standardprüverfahren gemessen und können zum Vergleichen eines Werkzeug mit einem anderen

verwendet werden.

Der angegebene Vibrationsgesamtwert und der angegebene Vibrationsemissionswert können auch für eine anfängliche Beurteilung der Beeinträchtigung verwendet werden.

WARNING: Die Vibrations- und

Lärmemissionen bei der eigentlichen Nutzung des Elektrowerkzeugs können vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug verwendet wird und insbesondere abhängig davon, welche Werkstücktyp verarbeitet wird, und abhängig von folgenden Beispelen und verschiedene Einsatzmöglichkeiten des Werkzeugs:

Wie das Werkzeug verwendet wird und Materialien geschritten oder angebohr werden.

Das Werkzeug ist in gutem Zustand und gut gepflegt.
Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Scharfe und seines gutsen Zustands.

Die Festigkeit des Griffs auf den Handgriffen und, falls Antivibrations- und Lärmschutzzubehör verwendet wird. Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird theses Werkzeug nicht angemessen gehandelt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen.

WARNING: Um setzen zu sein, sollte ein Abschätzung des Belastungsgrades aller

Arbeitsabschnittwehrend tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschelt ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Hilft darauf, das Risiko der Vibrations- und Larmbelastung zu minimieren.

Verwenden Sie IMMER scharfe Meissel, Bohrer und Sageblätter.

Pflegen Sie这点es Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich).

Falls das Werkzeug regelmäßig verwendet werden soll, investieren Sie in Antivibrations- und Larmschutzzubehör.

Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu vertieren.

HINWEISE ZUM BETRIEB

Hinweis: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig

durch.

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall und Kunststoff.

MONTAGE UND BEDIENUNG

MASSNAHME ABBILDUNG
VOR INBETRIEBNAHME
Ladezustand des Akkus prüfen SIEHE A1
Entnehmen des Akkupacks SIEHE A2
Aufladen des Akkus SIEHE A3
Einsetzen des Akkupacks SIEHE A4
MONTAGE
BOHRFUTTEREINSTELLUNG Warning: Verriegeln Sie stets den Auslöseschalter und trennen Sie das Werkzeug von der Stromversorgung, wenn Sie Zubehör wechseln. Stellen Sie immer sicher, dass der Bit fest ist, bevor Sie das Werkzeug in Betrieb nemen. Schäden am Bohrfutter oder einloser Bit können zu Verletzungen führen.
Entfernen von Bits SIEHE B1
Einsetzen von Bits SIEHE B2
Montieren der Gürtelklammer und des Bit-Halters	SIEHE C1, C2,C3,C4
BETRIEB
Vor-/Rückwärtsgang Warning: Ändern Sie die Arbeitsrichtung niemals bei laufendem Motor. Warten Sie, bis der Bohrer sich nicht mehr dreht!	SIEHE D1, D2, D3
ZWEISTUFIGE GANGSCHALTUNG	SIEHE E
DREHMOMENTEINSTELLUNG UND UMSCHALTEN	SIEHE F
SCHRAUBEN 1-22 BOHREN SCHLAGBOHREN
Bedienen des Ein-/Aus-Schalters Warning: Nicht über längere Zeiträume bei niedriger Geschwindigkeit betreiben, damit kann es zu großer Hitzeentwicklung im Geräteinneren kommt.	SIEHE G

LED-Kontrolleuche Vor dem Betrieb wird das LED-Licht aktiviert, wenn der Ein-/Ausschalter leicht gedrückt wird; es erloscht 20 Sekunden nach Loslassen des Ein-/Ausschalters automatisch.

Das Werkzeug und der Akku sind mit einem Schutzsystem ausgestattet. Wenn die LED-Anzeige 3 Sekunden schnell blinkt und dann erlisch, schaltet das Werkzeug die Stromversorgung zum Werkzeug automatisch ab, um die Batteriedauer zu verlangern. Das Werkzeug wird beim Betrieb automatisch stoppen, wenn das Werkzeug und/oder der Akku wie folgt beansprucht werden:

• Überlastet: Das Werkzeug wird so betrieben, dass es ungewöhnlich viel Strom verbraucht. Lassen Sie in thisem Fall den Auslöseschalter los, der zum Überlasten des Werkzeugs geführt hat. Anschließlich konnen Sie den Auslöseschalter drucken, um erneut zu starten.

• Überhitzt: Wenn das Werkzeug unter dem zuvor genannten Zustand nicht startet, sind das Werkzeug und der Akku überhitzt. Lassen Sie in thisem Fall das Werkzeug und den Akku abkühlen, bevor Sie den Auslöserschalter erneut drucken.

Niedrige

Warning: Zum Einschalten der Lampe Ein-/Ausschalter drücken und sicherstellen, dass sich Vorlauf/Rücklauf-Drehregler in rechter/linker Position befindet.

Batteriespannung: Die verbleibende Batteriespannung ist zu niedrig und das Werkzeug Funktioniert nicht. In this fall mussen Sie den Akku entnehmer und aufladen.

PROBLEMBEHEBUNG

1. DIE SCHLAGBOHRMASCINE LÄSST SICH NICTE EINSCHALTEN?

Der Drehrrichtungsschalter oben an der Schlagbohrmaschine ist verriegelt. Entsperren Sie den Schalter, indem die gewünschte Drehrichtigung einstehen. Starten Sie den Schlagbohrer, indem Sie den

Schalter drucken.

2. DER BOHRER STOPPT, EHE DIE SCHRAUBE RICHTIG FESTGEZOGEN IST

Überprüfen Sie die Drehm对象instellung am Drehm对象instellung (zwischen dem Spannffutter und Gehäuse). Position 1 ist die Einstellung für das niedrigste Drehmoment (zum Schrauben eindrehen); Position 22 die für das höchste Drehmoment (zum Schrauben eindrehen). Position wird zum Bohren verwendet. Position wird zum Schlagbohren verwendet. Stellen Sie das DrehmomentHigher ein, um ein optimes Ergebnis zu erzielen.

3. DER AKKU LÄSST SICH NICT IN DAS LADEGERÄT EINSETZEN

Der Akku kann nur in einer Richtung in das Ladegerät eingesetzt werden. Drehen Sie den Akku, bis er in die Aussparung im Ladegerät hineinpasst; die rote LED leuchtet auf, wenn der Akku ländt).

4. GRÜNDE FÜR UNTERSCHIEDLICHE EINSATZZEITEN

Probleme beim Laden oder länger Zeiten des Nichtgebrauchs konnen die Einsatzzeit des Akkus betrachtlich herabsetzen. Nach mehreren Lade- und Entladevorgangen wird der Akku seine volle Leistung wieder erreichen. Harte Einsatzbedingungen wie z. B. das Eindrehen große Schrauben in hartes Holz verbrauchen mehr Energie als weniger schwere Arbeiten. Laden Sie den Akku nicht bei Temperatur unter 0^ bzw. über 40^ ; andernfalls wird die Leistung beeinträchtigt.

WARTUNG

Entfernen Sie den Akku aus der Maschine, ehe Sie irgendwelche Einstell-, Reparatur- oder Wartungsarbeiten vornehmen.

Es enthalt keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dazu, dass bei staubigen Arbeiten die Luftungsöffnungen frei sind.

BEI AKKUWERKZEUGEN

Der Umgebungstemperaturbereich für die Nutzung und Lagerung von Werkzeug und Akku liegt zwischen 0^ und 45^ .

Der empfohlene Umgebungstemperaturbereich fur die Ladestation liegt zwischen 0^ und 40^ .

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollenn nach Möglichkeit zu einer Recyclungstelle

gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhändler geben Ohnen hierzu keinse Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

erklaren hiermit, dass unser Produkt

Beschreibung Akku- Bohrschauber

Typ KUC31 KUC31.2 KUC31.91 (C31-

Bezeichnung der Maschine, Repräsentant des Akku- Bohrschraubers)

Funktion Bohren

den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EC

2011/65/EU

2014/30/EU

Werte nach

EN 55014-1

EN 55014-2

EN 62841-1

EN 62841-2-1

Zur Kompilierung der technischen Datei ermächtigte Person

Name Marcel Filz

Adresse Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2021/05/25

Allen Ding

Stellvertretender Chefingenieur, Prüfung und Zertifizierung

Positec Technology (China) Co., Ltd

Adresse Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2021/05/25

Allen Ding

2) ELEKTRISCHE VEILIGHEID

4. REDENEN VOOR VERSCHILLENDE ACCUDUUR

Adresse Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2021/05/25

Allen Ding

Vicechef; Ingenior, Test & Certificering

Positec Technology (China) Co., Ltd.
