Tipo de produto	Furadeira de impacto sem fio
Marca	Kress
Modelo	KUC31.2
Tensão nominal	20 V (máx), 18 V (nominal)
Velocidade sem carga	0-600 / 0-2000 min⁻¹
Número de posições de embreagem	22 + 1 (perfuração) + 1 (impacto)
Cadência de impacto	9 000 - 32 000 bpm
Torque máximo	70 Nm
Capacidade do mandril	13 mm
Capacidade máxima de perfuração (aço)	13 mm
Capacidade máxima de perfuração (madeira)	40 mm
Capacidade máxima de perfuração (concreto)	13 mm
Peso (com bateria)	1.4 kg
Tipo de bateria	Li-Ion 4.0 Ah
Carregador incluído	Carregador 6A (KAC21)
Funções principais	Aperto, perfuração, impacto
Segurança	Proteção auditiva, ocular e máscara antipoeira recomendados
Manutenção e limpeza	Limpar com pano seco; manter as aberturas de ventilação limpas; armazenar em local seco
Peças de reposição e reparabilidade	Bateria, carregador, pontas, suporte de cinto, clipe de broca; reparo por profissional autorizado
Informações gerais	Em conformidade com as diretivas 2006/42/CE, 2014/30/UE, 2011/65/UE; normas EN 62841-1, EN 62841-2-1, EN 55014-1, EN 55014-2

Perguntas frequentes - KUC31.2 KRESS

Por que a furadeira não funciona quando aperto o gatilho?

O inversor acima do gatilho pode estar na posição central travada. Coloque-o à esquerda ou à direita e aperte o gatilho.

Como mudar o sentido de rotação?

Use o controle de rotação para frente/trás localizado acima do gatilho. Nunca mude o sentido enquanto o mandril estiver girando.

Como ajustar o torque de aperto?

Gire o anel de ajuste de torque localizado entre o mandril e o corpo. As posições 1 a 22 correspondem a torque crescente; a posição de perfuração e a posição de martelo também estão disponíveis.

Por que a furadeira para antes que o parafuso esteja completamente apertado?

Verifique a posição do anel de torque. Se estiver em um valor muito baixo, o torque é insuficiente. Aumente a posição para aperto completo.

Como instalar ou remover a bateria?

Para remover, pressione o travão do pacote de bateria e puxe. Para instalar, deslize a bateria no compartimento até encaixar.

O que fazer se o LED piscar rapidamente?

Isso indica proteção da ferramenta (sobrecarga, superaquecimento ou bateria fraca). Solte o gatilho, deixe esfriar se necessário, ou recarregue a bateria.

Quais proteções de segurança devo usar?

Use sempre proteção auditiva, óculos de segurança e máscara antipoeira. Luvas de proteção também são recomendadas.

Como fazer a manutenção da furadeira?

Limpe com pano seco, mantenha as aberturas de ventilação limpas e armazene em local seco. Não use água ou produtos de limpeza químicos.

Qual é a capacidade máxima de perfuração em madeira?

A capacidade máxima de perfuração em madeira é de 40 mm com uma broca adequada.

Como carregar a bateria corretamente?

Use apenas o carregador especificado (KAC21). A temperatura ambiente recomendada para a carga é de 0 °C a 40 °C. Não recarregue abaixo de 0 °C ou acima de 40 °C.

MANUAL DE UTILIZADOR KUC31.2 KRESS

Broca de impacto de iões de lítio sem escova PT P41

INSTRUCCIONES DE FUNCIONAMIENTO

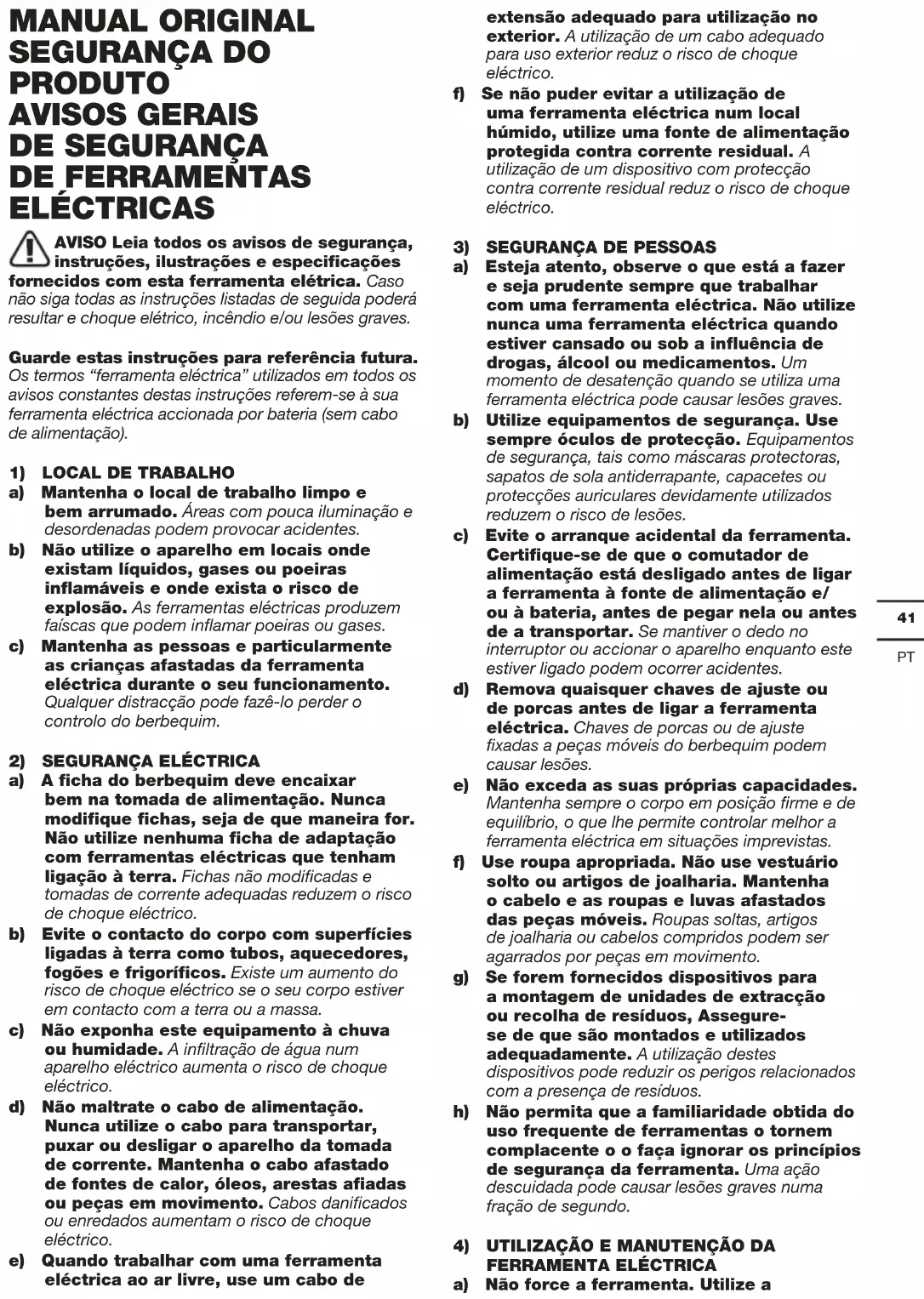

AVISO Leia todos os avisos de seguranca, instruções, ilustrações e espécificações fornecidos com esta ferramentaétrica. Casa não siga todas as instruções listedas de seguida poderá resultar eCHOQUE elétrico, incendio /ou lesões graves.

Os termos "ferramenta eletrica" realizados em todos os avisos constantes destas instruções referem-se à sua ferramenta eletrica actionada por bateria (sem cabo de alimentação).

a) Mantenha o local de trabalho limpo e bem arrumado. Areas com pouca illuminação e desordenas podem provocar acidentes.
b) Não utilize o aparelho em locais onde existam liquidos, gases ou poeiras inflamáveis e onde exista o risco de explosão. As ferramentas electrolyicas produzem falcas que podem inflamar poeiras ou gases.
c) Mantenha as pessoas e particulamente as crianças afastadas da ferramenta eletrica durante o seu funciona. Qualquer restracção pode fazer lo perdor o controlo do berbequim.

2) SEGURANCA ELECTRICA

a) A ficha do berbequim deve encaixar bem na tomada de alimentacao. Nunca modifie fichas, sera de que maneira for. Não utilize nenhuma ficha de adaptação com ferramentas electrolyticas que tenham ligaçao a terra. Fichas não modificadas e tomadas de corrente adequadas reduzem o risco deCHOque electrolytico.
b) Evite o contacto do corpo com superficies ligadas à terra como tubos, aquecedores, fogões e frigoríficos. Existe um aumento do risco deCHOque electrolyico se o seu corpo estiver em contacto com a terra ou a massa.
c) Não exponha este equipamento à chuva ouhumidade.A infiltração de agua num aparelho eletrico augenta o risco deCHOque eletrico.
d) Não maltrate o cabo de alimentação. Nunca utilize o cabo para transporte, puxar ou deslagar o aparecido da tomada de corrente. Mantenha o cabo afastado de fontes de calor, oleos, arestas afiadas ou peças em movimento. Cabos danificados ou enredadosDSPemamorisco dechoque electrico.
e) Quando trabajo com una ferramenta electrica ao ar livre, use um cabo de

extensão adequado para'utilisation no exterior. A'utilização de um cabo adequado para uso exterior reduz o risco deCHOque eletrico.

f) Se não puder executar a utilização de uma ferramenta electrica num local humido, utilize uma fonte de alimentação protegida contra corrente residual. A Utilização de um dispositalo com proteção contra corrente residual reduz o risco de何时que electrico.

3) SEGURANÇA DE PESSOAS

4) UTILIZACHO E MANUTENCAO DA FERRAMENTA ELECTRICA

a) Esteja atento, observe o que está a fazer e soit prudente sempre que travaçar com uma ferramenta eletrica. Não utilize nunca uma ferramenta eletrica quando estiver cansado ou sob a influência de drogas, alcoul ou medicamentos. Ummomento de desatença quando se utilizes uma ferramenta eletrica pode causar lesões graves.
b) Utilize equipamentos de seguranca. Use sempre oculos de protecao. Equipamentos de seguranca, tais como mascaras protectoras, sapatos de sola antiderrapante, capacetes ou protecções auriculas devidamente realizados reduzem o risco de lesões.
c) Evite o arranque acidental da ferramenta. Certifique-se de que o comutador de alimentacao está desligado antes de ligar a ferramenta à fonte de alimentacao e/ ou à bateria, antes de pegar nela ou antes de a transporte. Se mantiver o dedo no interruptor ou actionar o aparelho quando este estiver ligado pode ocorro acidentes.
d) Remova quaisquer chaves de ajuste ou de porcas antes de ligar a ferramenta electrica. Chaves de porcas ou de ajuste fixadas a peças moveris do berbequim podem causar lesoes.
e) Não exceda as suas proprias capacidades. Mantenha sempre o corpo em posicao firme e de equilibrio, o que lhe permite controlar melhor a ferramenta electrica em situacoes imprevistas.
f) Use roupa apropriada. Não use vestuário solto ou artigos de joalharia. Mantenho o Cableo e as roupas e luvas afastados das peças moveris. Roupas soltas, artigos de joalharia ou Cableos compridos podem ser agarrados por peças em movimento.
g) Se foram fornecidos dispositivos para a montagem de unidades de extracao ou recolha de resíduos, Assegure-se de que são montados e utilizesddadeamente. Autilizaçãodestes dispositivos pode reduzir os perigos relacionados com a presence de resíduos.
h) Não permita que a familiaridade obtida do uso frequente de ferramentas o tornem complacente o ou faça ignorar os princípios de seguranca da ferramenta. Uma ação descuidada pode causar lesões graves numa fração de segundo.
a) Não force a ferramenta. Utilize a

ferramenta eletrica apropriadapara cada aplicacao.Autilizaao da ferramenta eletrica apropriadexecutaortrabalohede forma melhor e mais segura,avelocidade paraa qual foi concebida.

b) Não utilize esta ferramenta se o interruptor estiver deficiente, não ligando ou desligando. Qualquer ferramenta electrica que não possa ser controlada pelo interruptor é perigosa e deve ser reparada.
c) Desligue a ficha da toma de eletrica e/ou remove o conjunto de pilhas, caso soit possivel remove-lo, da ferramenta eletrica antes de realizar quaisquer ajustes, substituir acessórios ou armazenar ferramentas eletricas. Estas medidas de segurar preventedas reduzem o risco de activação acidental da ferramenta.
d) quando não estiver a usar a ferramenta eletrica, guarde-a fora do alcance das crianças e não deixe que esta soit utilizesa por pessoas que não a conheçam, nem tenham lido as instruções. As ferramentas eletricas são perigosas nas muitos de utilizadores inexperiencees.
e) Realize a manutenção de ferramentasétricas e acessórios. Verifique quaisquer desalinhamentos, encaixes de peçasmóveis, quebras e outras condições quepossmam afectar o functiimento. Se estaferramenta estiver avariada,mande-a reparar antes autilizar.Muito acidentes são causados pela manutenção deficiente de ferramentasétricas.
f) Mantenha as ferramentas de corte limpas e afiadas. As ferramentas de corte com manutenção adequada e arestas de corte afiadas tem menos superfizidas bloquear e são mais FACEis de controlar.
g) Utilize a ferramenta eletrica, accesórios, brocas, etc. em conformidade com estas instruções e da forma prevista para这种方式 especialico de ferramenta, tendo em conta as condições presentes e o trabalho a executar. Autilização de ferramentas electricas para aplicações differentes daquelas a que se destinam pode levar a situações de perigo.
h) Mantenha as pegas e as superficies de aderência secas, limpas e sem oleo e massa lubricidente. As pegas e superficies de aderência escorregadas não permitem o manuseamento e controlo seguros da ferramenta em situações inesperadas.
5) USO E TRATAMENTO DE APARELHOS COM ACUMULADOR
a) Apenas debencarregar emcarregadores, Accumuladores recomendedoselpo fabricante. Um carregarao quee apropriadopara um tipo de acumulador, pode causar um incendio se se forutilido para carregarosutros Accumuladores.
b) Apenas utilize nas ferramentas electrolycas os acumuladores previstos. A'utilização de outros acumuladores pode levar a lesões e riscos de incência.
c) quando o acumulador não estiver em uso,

mantenha-o afastado de outros objectos de metal, como por exemple agrafos, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metalicos que possam ligar em ponte os contactos. Um curto circuito entre os contactos do acumulador pode causar queimaduras ou incendio.

d) Aplicações inadequadas podem provocar fugas do liquido do acumulador. Evite o contacto com este liquido. No caso de um contacto acidental, lave imeditamente com água fresca. Se o liquido entra em contacto com os olhos, procure um auxilio medico. O liquido que escapa do acumulador pode levar a irritações ou queimaduras da pele.
e) Não utilize um Conjunto de baterias ou ferramenta que esteja danificado ou tenha sido modificado. As baterias danificadas ou modificadas podem exibir um comportamento imprevisto, resultando em incêndio, explosão ou risco de lesão.
f) Não exponha um Conjunto de baterias ou ferramenta ao fogo ou temperatura excessiva. A exposicao ao fogo ou temperatura superior a 130^ pode causar explosao.
g) Siga todas as instruções de corregamento e não corregue o Conjunto das baterias ou ferramenta fora do intervalo de temperatura especialico nas instruções. O corregado目的在于 a temperatura fora do intervalo especialico pode danIFICAR a bateria eLERentar o risco de incendio.

6) ASSISTÊNCIA TÉCNICA

a) A sua ferramenta eletrica so deve ser reparada por um的技术o de assistencia qualificado e devem ser apenas realizadas peças de substituicao genuinhas, mantendo assim a segurarca da ferramenta.
b) Nunca para a manutenção de conjuntos de baterias danificados. A manutenção de conjuntos de baterias so deve ser efetuado pelo fabricante ou prestadores de service autorizados.

PONTOS DE SEGURANÇA ADICIONAL PARA O SEU BERBEQUIM

1) Instruções de segurarca para todas as operações
a) Use os protectores de ouvidos quando usa berbequins de impacto. A exposicao ao barulho pode causar perda de audicao.
b) Ao executar travaíhos durante os quais podem ser atingidos cabos eletricos ou oproprio cabo de rede so deverá segurar a ferramenta eletrica pelas superficies de punho isoladas. Ocontacto com um cabo sob tensão también pode colocar sob tensão as peças metalicas do aparecido e levar a umCHOque eletrico.
2) Instruções de segurar ao usar brocas longas
a) Nunca opere em velocidade mais alta que a taxa maior de velocidade da broca.

Em velocidades mais altas, a broca pode saber se for permitida girar livrente sem entrada em conta com a peça de trabalho, resultando em ferimentos pessoais.

b) Sempre comece a perfurar em baixa velocidade e com a ponta da broca em conta com a peça de trabalho. Em velocidades mais altas, a broça pode fazer se for permitida girar livrente sementrarmontato com a peça de trabalho, resultando em ferimentos pessoais.
c) Aplique pressao apenas em linha direta com a ponta e nao aplique pressao excessiva. As brocas poder做不到, causando quebra ou perda de controle, resultando em ferimentos pessoasis.

AVISOS DE SEGURANÇA PARA A BATERIA

a) Não desmonte, abra ou corte as celulas da bateria.
b) Não submeta a bateria a curto-circuitos. Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provoc um curto-circuito ou submetidas a curto-circuitos por materiais conduutores. quando não estiver a utilizear a bateria, mantenha-a afastada de outros objectos metalicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objects de metal, que possam realizar uma ligaçao de um terminal a除外. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio.
c) Não exponha a bateria ao calor ou a incéndios. Evite o armazenamento à exposção de luz solar directa.
d) Não exponha a bateria aoCHOque electrico.
e) Em casos de fugas na bateria, não permita que o liquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a area afectada com quantidades abundantes de agua e procure aconselhoamento medico.
f) Procure imeditamente aconselhamento medico se ingerir una celula ou bateria.
g) Mantenha a bateria limpa e seca.
h) Limpe os terminais da bateria com um pano limpo e seco em caso de sujidade.
i) A bateria necessita de ser carregada antes de ser realizada. Consulte sempre estas instruções e utilize o procedimento de cargo correcto.
j) Não mantenha a bateria a corregar quando não for utilizesada.
k) Após longos periodos de tempos de armazenamento, pode ser necessárioregarar e descarregar a bateria diversas vezes para obter o desempenho máximo.
I) A bateria regista o seu melhor desempenho quando é realizada a uma temperatura ambiente normal (20^ ± 5^) .

m) Ao eliminar as bacterias, mantenha as bacterias com differsentes sistemas electroquímicos separadas umas das除外s.
n) Recarregue apenas com o carregaror especificado pela Kress. Não utilize um carregaror que não se encontrar especialico para a utilização com o equipamento. Um carregaror adequado para um determinado tipo de bateria pode provocar risco de incência quando é utilizado com outras bateria.
o) Não utilize uma bateria que não se encontrarconcebida para autilização com o equipamento.
p) Mantenha a bateria fora do alcance das crianças.
q) Preserve as informações originais produits para futura referencia.
r) Retire a bateria do equipoamento quando não estiver em uso.
s) Elimine-a de forma adequada.
t) Não misture pilhas de diferente fabrico, capacidade, tamanho ou tipo num disposítivo.
u) Não remove a bateria da respetiva embalagem original até ser necessário para utilizesação.
v) Observe as marcas de sinal positivo (+) e sinal negativo (-) na bateria e assegure a utilização correta.

SIMBOLOS

	Para reduzir o risco de ferimentos, o utiliser deve ler o manual de instruções
	Atença
	Usar proteção para os ouvidos
	Usar proteção para os olhos
	Usar máscara contra o pó
Li-I on	Bateria de iões de lítio Este produto羰o marcado com um símbolo relacionado com a “recolha separatada” de todos os conjuntos de baterias e o Conjunto de bateria. Será reciclada ou desmantelada para reduzir o impacto no meio ambiente. Os conjuntos de baterias podem ser perigosos para o meio ambiente e para a saúde humana, uma vez que contém substâncias perigosas.
Osequipamentos eletricos não devem ser depositados com o lixo dométrico. Se existreminstalações adequadasdevecreciclá-los.Consulta a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselho sonebre reciclagem.
Não queimar
As baterias poderaoentrar no ciclo hidrico caso sejam descartadas indevidamente, o que pode representar perigo para o ecossistema. Não elimine as baterias usadas como resíduos Municipais não separatados.
Usar luvas de proteção.
Aparafusamento
Perfuração	Perfuração com martelo
Madeira	Madeira
Metal	Metal
Tijolo	Tijolo
Bloquear	Bloquear
Alta velocidade	Alta velocidade

Baixa velocidade

• Nem todos os acessórios ilustrados ou descriços está incluídos no Modelo fornecido.

DADOS TÉCNICOS

Designação do tipo: KUC31 KUC31.2
KUC31.91 (C31 - designação de máquinas, representantes do Perfuração alimentada por bateria)

		KUC31 KUC31.2	KUC31.91
Tensão nominal 20V		= Max**
Velocidade nominal semarga		0-600/0-2000 min-1
Número das posiçõesde engate		22+1+1
Taxa de Impactoavaliada		9000-32000 bpm
Binário de torço(maximo)		70 Nm
Capacidade do mandril 13 mm
Capacidademax. deperfuracao	Aço 13 mm
	Madeira 40 mm
	Betão 13 mm
Peso de máquina 2.0 kg 1.4kg
Capacidade da bateria 4.0 Ah /

** Tensão medida sem cargo. A tensão inicial da bateria atinge o maior de 20 volts. A tensão nominal é de 18 volts.

ACESSORIOS:

	KUC31	KUC31.2	KUC31.91
6A Carregarador (KAC21)	1 1 /
4.0Ah Conjunto de Baterias (KAB21)	2 2 /
Cabeças com extremidade dupla (PH2/SL5.5)	1 1 1
Gancho 1 1 1
Clipe para broca 1 1

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Para mais pormenores, consulte a respectiva embalagem. Os representantes commerciais también pode ajudar e aconsehar.

INFORMAÇÃO DE RUIDO

Pressão sonora ponderada L	pA=80dB(A)
Potência sonora ponderada L	wA=91dB(A)
KpA&KwA	5dB(A)
Usar proteção para os ouvidos.

INFORMACAO DE VIBRAÇÃO

Os valeiros totais de vibração são determinados de acordo com a normativa EN 62841-1 & EN 62841-2-1:

Perfurar metal	Valor da emissão da vibRAÇÃO ah,d=1.246 m/s2
	Uncertainty K = 1.5 m/s2
Furar cimento com berbequim de percursão	Valor da emissão da vibRAÇÃO ah,ID=7.836 m/s2
	Uncertainty K = 1.5 m/s2

• valor total de vibração declarado e o valor de emissão de ruido declarado foram medidos de acordo com um método de teste normalizzato e poderão ser realizados para comparar ferramentas entre si.
• valor total de vibração declarado e o valor de emissão de ruido declarado también poderão ser realizados numa avaliação preliminar da exposicao.

AVISO: a vibração e as emissões de ruido durante o uso efetivo da ferramentaétrica pode diferir do valor declarado, em funcão das formaismo a ferramenta éutilizada, especially no que se refere ao tipo de peça de trabalho que é processada em funcão dos segunte exemplos e de outras variações sobre como a ferramenta éutilizada: O modo como a ferramenta éutilizada, os materiais acortar ou perfurar.

A ferramenta estar em boas condições e bem conservada.

Autilização do acessório correcto para a ferramenta e a garantia de que está afiado e em boas condições.

A tensão de aderência nas pegas e se são realizados acessórios anti-vibração e ruido.

Se a ferramenta é'utilizada para o objectivo para a qual foi concebida e segundo as instruções.

Esta ferramenta pode causar sindrome de vibração não-braco, se não for inadequamente realizada.

AVISO: Para ser preciso, uma estimativa do nível de exposicao nas condições actuais de utilizesao deve ter em conta todas as partes do ciclo de operacao, como os tempos em que a ferramenta está desligada e quando está em funcaoamento, mas inactiva, ou sera, não realizando o seu trabalho. Isto podera reduzir significativamente o nivel de exposicao durante o periodo total de trabalho.

Ajudar a minimizar a sua vibração e risco de exposicao ao ruido.

Utilize SEMPRE formoes, brocas e lamedas. Mantenha esta ferramenta de acordo com as instruções e bem lubrificada ( quando aplicável).

Se a ferramenta tiver de ser'utiliza regularamente, invista em acessórios anti-vibração e anti-ruido.

Planeie o seu horario de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de various dias.

INSTRUÇÉS DE FUNCIONAMENTO

NOTA: Antes de usar a ferramenta, leia o livre de instruções preocupados.

Ambito de Utilização

A ferramenta eletrica destina-se a aperture e despapertar parafusos, assim como para furar emmadeira, metal e plastico.

Montagem e funciona

Ação Figura
ANTES DO FUNCIONAMENTO
Verificar o estado de entrega da bateria	Ver Fig. A1
Remover oconjunto de pilhas Ver Fig. A2
Carregamento da bateria Ver Fig. A3

	Instalar o Conjunto de pilhas Ver Fig.	A4
	MONTAGEM
	AJUSTAMENTO DO MANDRIL Atença: Bloquear sempre o interruptor de disparo e desligar a ferramenta da fonte de alimentação quando trocar os acessórios. Certífique-se sempre que a broca está segura antes de efetuar o arranque da ferramenta. Os danos no mandril ou uma broça solta poderãocausear eventualis lesões fisicas.
	Remover as brocas Ver Fig. B1
	Inserir as brocas Ver Fig. B2
	Montar o gancho do cimento e o cline para broca	Ver Fig. C1, C2,C3,C4
	FUNCIAMENTO
	Controlo de rotação de avanço/ recúo Atença: Nunca inverta o sentido de rotação quando o mandril estiver em movimento. Aguarde às que tenha parado!	Ver Fig. D1, D2, D3
46	TREM DE ENGRENAGENS DE DUAS VELOCIDADES	Ver Fig. E
PT	AJUSTAMENTO DO BINÁRIO PERFURAÇÃO, 1-22 APARAFUSAMENTO PERFURAÇÃO COM MARTELO T	Ver Fig. F
	Operar o interruptor ligar/desligar Atença: Não utilize this ferramenta a baixa velocidade por longos períodos de tempo uma vez que tal pode provocar o sobreaquecimento interno da mesma.	Ver Fig. G

Indicador de luz LED Antes do funciona, a luz LED sera atrivada quando o interruptor Ligar/Desligar tiver sido ligeiramente solto, e sera desligada automaticamente 20segundos après o interruptor On/ Off ser desbloqueado.

A ferramenta e a bateria está equipadas com umsystema de proteção. Quando a Luz LED piscarrapidamente durante 3 segundose deslagar, o systema cortará imeditamente a alimentação electrolytica para a ferramenta de modo a prolonger a vidautil da bateria.A ferramentapara automaticamente durante ofunçãomento seaferramentaeou abateria forem colocadas sob uma das seguintes:

• Sobrecarregada: a ferramenta é operada de forma a extrair uma corrente anormalmente elevada. Nesta situação, solte o Interruption de Disparo na ferramenta e pare a aplicação que causou a sobrecarga da ferramenta. De seguida, prima novamente o Interruption de Disparo para reiniciar.
• Sobreaquecida: sob a condição anterionmente referida, se a ferramenta não efetuar o arranque, a Ferramenta e a Bateria está sobreaquecidas. Nesta situação, deixe a Ferramenta e a Bateria arrifecerem antes de premir novamente o Interruption de Disparo.
  Tensao baixa da bateria: A restante capacidade da bateria é demasiado baixa e a ferramenta nao ira funciona. Nesta situação, removee recarregue a Bateria.

Atença: Para ligar a luz, prima o interruptor Ligar/ Desligar e certifique-se de que o Controlo de Rotação de Avanço/ Recúo está na posicao à direita/ esquerda.

SOLUTION DE PROBLEMAS

1. POR QUE O NÃO RODA O BERBEQUIM QUANDO PRESSIONA O INTERRUPTOR?

O selector de inversao de movimento, na parte superior do interruptor de gatilho está posicaoado na funcao

de bloqueio. Desbloqueie o selector colocando-o na posicao de rotaçãopretendida. Pressione o interruptor de gatilho e o berbequim começar a rodar.

2. O BERBEQUIM PÁRA ANTES DE O PARAFUSO ESTAR TOTALMENTE APERTADO. PORQUE?

Verifique a posicao do binario do anel de ajuste de binario que está localizzato entre o mandril e o corpo do berbequim. A Posicao 1 é para o binario mais boa e a Posicao 22 é para o binario mais alto. A Posicao é para operacao de perfuracao. A posicao destina-se à operacao de perfuracao por martelo. Regule o anel de ajuste de binario para uma posicao mais alta para encontrar melhor resultado

3. NÃO CONSIGO INSTALLAR A BATERIA NO CARREGADOR DE BATERIA. PORQUE?

A bateria pode ser inserida no carregaror apenas num sentido. Rode a bateria até encontrar inserti-na ranhura, a luz LED vermelhadeerla ligar quando a bateria estiveracarregar.

4. RAZões PARA TEMPOS DE SERVICO DIFERENTES DO CONJUNTO DE BATORIAS

Pelos tempos de recarga acima referidos, e se o Conjunto de baterias não tiver sido realizado durante um periodo prolongado, o tempo deestrionamento do Conjunto de baterias sera reduzido. Isto pode ser corrigido por varias operacoes de energia e descarga, ao carregar e travaHar com o berbequim. Condições de service mais pesadas tais como a aplicacao de parafusos de grandes dimensoes em madeira rigida, consumirao mais depressa a energia do conjunto de baterias do que condições de service mais leves. Não recarregue o Conjunto de baterias com temperatas inferiores a 0^ e superiores e 40^ porque isso aferecer o seu rendimento.

MANUTENÇA O

Remova o Conjunto de pilhas da ferramenta antes de realizar qualquer ajuste, reparacao ou manutencao.

Na sua ferramenta eletrica, não existem componentes susceptíveis de serem substituções pelo'utilizar. Nunca utilize água ou produits químicos para limpar a sua ferramenta. Limpe-a com um pano macio e seco. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas. Mantenha todos os controlos de trabalho sem poira.

PARAFERRAMENTAS ELETRICAS

A amplitude tírmica ambiente para utilizes o armazenamento da ferramenta e da bateria é 0^ - 45^ A amplitude tírmica ambiente recomendada para o Sistema de corregamento durante o corregamento é 0^ - 40^

PROTECÇA OMBIENTAL

Os equipamentos electricos não devem ser eliminados juntamente com o lixo domestico. Se

existrem instalacoes adequadas, develrecicl

los. Consulte as autoridades locais ou o fornecedor para obter aconselhoamento sobre reciclagem.

DECLARACAO DE CONFORMIDADE

Nos,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Descrição Perfuração alimentada por bateria

Tipo KUC31 KUC31.2 KUC31.91 (C31-designação de máquinas,representantes do Perfuração alimentada por bateriai)

Função Perfuracao

cumpre as seguientes Directivas,

2006/42/EC

2011/65/EU

2014/30/EU

Normas em conformidade com

EN 55014-1

EN 55014-2

EN 62841-1

EN 62841-2-1

Pessoa autorizada a compiling o ficheiro técnico,

Nome Marcel Filz

Endereço Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2021/05/25

Allen Ding

Engenheiro-chefe adjunto, Teste e Certificacao

Positec Technology (China) Co., Ltd
