MANUALE UTENTE KGSL 251 U EINHELL

Istruzioni per l’uso della Troncatrice laser

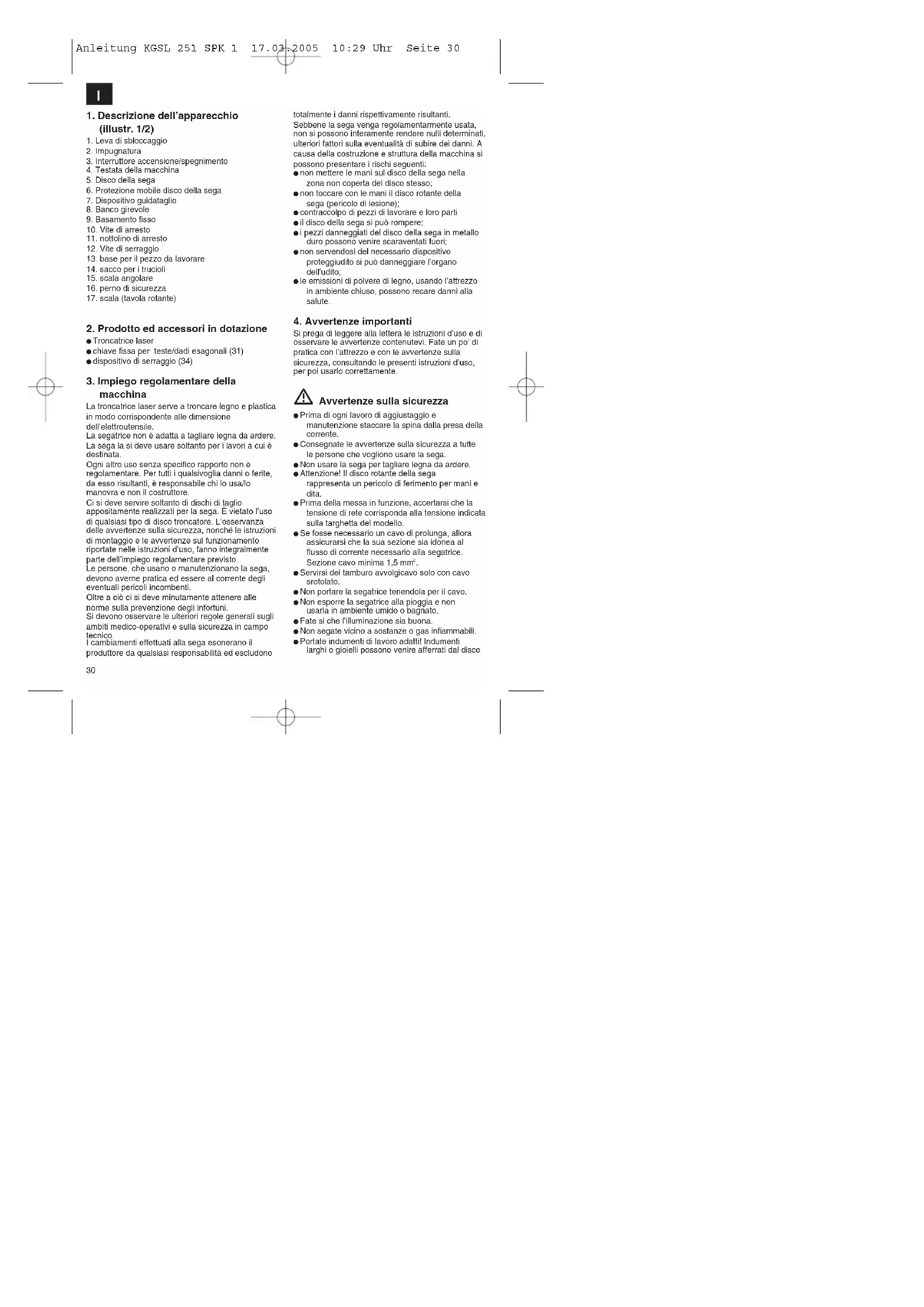

1. Leva di sbloccaggio

3. Interruttore accensione/spegnimento

4. Testata della macchina

6. Protezione mobile disco della sega

7. Dispositivo guidataglio

11. nottolino di arresto

12. Vite di serraggio

13. base per il pezzo da lavorare

14. sacco per i trucioli

16. perno di sicurezza

17. scala (tavola rotante)

2. Prodotto ed accessori in dotazione

Troncatrice laser chiave fissa per teste/dadi esagonali (31) dispositivo di serraggio (34)

3. Impiego regolamentare della

macchina La troncatrice laser serve a troncare legno e plastica in modo corrispondente alle dimensione dell’elettroutensile. La segatrice non è adatta a tagliare legna da ardere. La sega la si deve usare soltanto per i lavori a cui è destinata. Ogni altro uso senza specifico rapporto non è regolamentare. Per tutti i qualsivoglia danni o ferite, da esso risultanti, è responsabile chi lo usa/lo manovra e non il costruttore. Ci si deve servire soltanto di dischi di taglio appositamente realizzati per la sega. È vietato l’uso di qualsiasi tipo di disco troncatore. L’osservanza delle avvertenze sulla sicurezza, nonché le istruzioni di montaggio e le avvertenze sul funzionamento riportate nelle istruzioni d’uso, fanno integralmente parte dell’impiego regolamentare previsto. Le persone, che usano o manutenzionano la sega, devono averne pratica ed essere al corrente degli eventuali pericoli incombenti. Oltre a ciò ci si deve minutamente attenere alle norme sulla prevenzione degli infortuni. Si devono osservare le ulteriori regole generali sugli ambiti medico-operativi e sulla sicurezza in campo tecnico. I cambiamenti effettuati alla sega esonerano il produttore da qualsiasi responsabilità ed escludono totalmente i danni rispettivamente risultanti. Sebbene la sega venga regolamentarmente usata, non si possono interamente rendere nulli determinati, ulteriori fattori sulla eventualità di subire dei danni. A causa della costruzione e struttura della macchina si possono presentare i rischi seguenti: non mettere le mani sul disco della sega nella zona non coperta del disco stesso; non toccare con le mani il disco rotante della sega (pericolo di lesione); contraccolpo di pezzi di lavorare e loro parti il disco della sega si può rompere; i pezzi danneggiati del disco della sega in metallo duro possono venire scaraventati fuori; non servendosi del necessario dispositivo proteggiudito si può danneggiare l’organo dell’udito; le emissioni di polvere di legno, usando l’attrezzo in ambiente chiuso, possono recare danni alla salute.

4. Avvertenze importanti

Si prega di leggere alla lettera le istruzioni d’uso e di osservare le avvertenze contenutevi. Fate un po’ di pratica con l’attrezzo e con le avvertenze sulla sicurezza, consultando le presenti istruzioni d’uso, per poi usarlo correttamente. Avvertenze sulla sicurezza Prima di ogni lavoro di aggiustaggio e manutenzione staccare la spina dalla presa della corrente. Consegnate le avvertenze sulla sicurezza a tutte le persone che vogliono usare la sega. Non usare la sega per tagliare legna da ardere. Attenzione! Il disco rotante della sega rappresenta un pericolo di ferimento per mani e dita. Prima della messa in funzione, accertarsi che la tensione di rete corrisponda alla tensione indicata sulla targhetta del modello. Se fosse necessario un cavo di prolunga, allora assicurarsi che la sua sezione sia idonea al flusso di corrente necessario alla segatrice. Sezione cavo minima 1,5 mm

Servirsi del tamburo avvolgicavo solo con cavo srotolato. Non portare la segatrice tenendola per il cavo. Non esporre la segatrice alla pioggia e non usarla in ambiente umido o bagnato. Fate si che l’illuminazione sia buona. Non segate vicino a sostanze o gas infiammabili. Portate indumenti di lavoro adatti! Indumenti larghi o gioielli possono venire afferrati dal disco Anleitung KGSL 251 SPK 1 17.03.2005 10:29 Uhr Seite 30I

rotante della sega. La persona che l’usa deve avere almeno 18 anni di età. Apprendisti almeno 16 anni, però sotto sorveglianza. Tenere lontani i bambini dall’attrezzo allacciato alla rete elettrica. Controllare lo stato del conduttore di collega- mento alla rete elettrica. Non servirsi di conduttori di collegamento difettosi o danneggiati. Tenere libero il posto di lavoro da ritagli di legno e da altri pezzi sparsi intorno. Non si devono distrarre le persone che stanno usando l’attrezzo. Tenete conto della direzione rotatoria del motore e del disco della sega. Non si deve per nessun motivo frenare il disco della sega facendovi contro lateralmente, dopo aver spento il motore. Installarvi solo dischi per sega ben affilati, senza screpolature e deformazioni. Sull’attrezzo si devono impiegare soltanto utensili rispondenti alla prEN 847-1:2003. I dischi della sega difettosi li si deve immedia- tamente ricambiare. Non usare dischi per sega i di cui dati non corrispondono a quelli specificati nelle presenti modalità d’impiego. Ci si deve assicurare che la freccia sul disco della sega corrisponda a quella riportata sull’attrezzo. Staccare la spina dalla presa di corrente e verificare, portando con la mano il disco stesso nelle posizioni a 45° e a 90°, che il disco della sega non tocchi il banco girevole in nessuna posizione di lavoro. Se necessario, riaggiustare la testa della segatrice come indicato nel punto C/F. Ci si deve assicurare che tutti i dispositivi, che coprono il disco della sega, funzionino perfettamente. Il tettuccio di protezione mobile non lo si deve bloccare dopo averlo aperto. I dispositivi di sicurezza dell’attrezzo non li si deve né smontare e né renderli inservibili. I dispositivi di protezione danneggiati o difettosi li si deve immediatamente ricambiare. Non tagliare pezzi da sottoporre a lavorazione troppo corti ed accertarsi che si possano tenere bene in mano. Evitate di porre le mani in luoghi instabili, dove ci si può ferire, scivolando con una o entrambi le mani, toccando il disco della sega rotante. Se i pezzi in lavorazione fossero lunghi, allora sarà necessario un piano d’appoggio addizionale (tavolo, cavalletti ecc.), per evitare che la segatrice si capovolga. I pezzi in lavorazione rotondi, quali p.es. stanghe di tasselli ecc., devono venire bloccati con organo adatto. Nelle parti da recidere dei pezzi in lavorazione non si devono trovare chiodi o ulteriori corpi estranei. Operare trovandosi sempre a lato del disco della sega. Non sovraccaricare la sega fino a farla fermare completamente. Premere sempre il pezzo in lavorazione debitamente contro il piano di lavoro e contro il dispositivo guidataglio, per evitare che il pezzo in lavorazione vacilli o si giri. Verificate che i ritagli si stacchino sul lato del disco della sega. In caso contrario questi potrebbero venire afferrati dal disco della sega e scaraventati via. Non segate mai contemporaneamente due o più pezzi da lavorare. Non allontanate mai schegge, segatura o pezzi di legno eventualmente incastratisi nel disco della sega rotante. Per eliminare inconvenienti tecnici o per allontanare pezzi di legno incastratisi, spegnere la segatrice e staccare la spina. Adattare la segatrice ad altri lavori ed effettuare lavori di regolazione, rilevamento e pulizia solo dopo aver spento il motore ed aver staccato la spina. Prima dell’avviamento verificare che siano stati allontanati chiavi e utensili d’aggiustaggio. Allontanandosi dal posto di lavoro, spegnere il motore e staccare la spina. Installazioni elettriche, riparazioni e lavori di manutenzione devono essere eseguiti soltanto da specialisti. Tutti i dispositivi di protezione e sicurezza devono essere rimontati, subito dopo avere terminato gl’interventi di riparazione e manutenzione. Si devono osservare le avvertenze del costruttore sulla sicurezza, sull’uso e sulla manutenzione, nonché le dimensioni specificate nei „Dati tecnici“. Si devono osservare le pertinenti norme sulla prevenzione degli infortuni, nonché le ulteriori regole sulla sicurezza in campo tecnico generalmente riconosciute. Si devono osservare le istruzioni riportate negli opuscoli informativi delle associazioni professionali di categoria (VGB 7). Volendo effettuare un qualsivoglia lavoro di taglio, collegare la segatrice ad un dispositivo d’aspirazione. L’uso in ambienti chiusi è ammesso solo con doneo impianto d’aspirazione. Anleitung KGSL 251 SPK 1 17.03.2005 10:29 Uhr Seite 31I

La troncatrice deve venire collegata ad una presada 230 V con contatto di terra e con unaprotezione minima di 10 A. Non usate per lavori impegnativi apparecchi chenon abbiano la potenza sufficiente. Non usate il cavo per scopi diversi da quelli a cuiè destinato! Accertatevi di essere in posizione stabile e dipotere mantenere sempre l’equilibrio. Controllate che l’utensile non sia danneggiato! Prima di continuare ad usare l’utensile si devecontrollare bene che i dispositivi di protezione ole parti leggermente danneggiate funzionino inmodo perfetto e corretto. Controllate che le parti mobili funzioninoperfettamente, non siano bloccate e cherispondano a tutte le condizioni per garantire ilfunzionamento corretto dell’utensile. I dispositivi di protezione e gli elementidanneggiati devono venire riparati o sostituiti inmodo adeguato da un’officina autorizzata, se nonviene indicato altrimenti nelle istruzioni per l’uso. Fate sostituire gli interruttori danneggiati daun’officina per l’assistenza clienti. Questo utensile corrisponde alle disposizioni disicurezza in materia. Le riparazioni devonovenire eseguite solo da un tecnico elettricistausando ricambi originali, perché altrimenti nepossono derivare infortuni per l’utilizzatore. State molto attenti quando lavorateverticalmente. Attenzione, state particolarmente attenti in casodi bisellatura doppia. Non sovraccaricare l’utensile! Portare gli occhiali di protezione. Usare una maschera di protezione per lavori incui si produce polvere. Controllare se il cavo dell’utensile / la prolungasiano danneggiati. Agite con cautela in caso di lavori verticali. Attenzione, in caso di tagli obliqui doppi dovetestare particolarmente attenti. Non sottoponete l’utensile a sovraccarico! Indossate gli occhiali protettivi Usate una maschera protettiva in caso di lavoricon produzione di polvere Controllate che il cavo dell’utensile/cavo diprolunga non presenti danni.Attenzione:raggio laserNon rivolgere lo sguardo verso il raggio laserClasse del laser 2Proteggete voi ed il vostro ambiente dal pericolo diinfortuni, prendendo delle precauzioni adatte. Non guardare direttamente nel raggio laser senza occhiali protettivi. Non rivolgere mai lo sguardo direttamente verso il foro di uscita del raggio laser. Non dirigere mai il raggio laser né verso superfici riflettenti né verso persone o animali. Anche un raggio laser con potenza minima può causare delle lesioni all’occhio. Attenzione - se vengono usate delle procedure diverse da quelle indicate può verificarsi un’esposizione ai raggi pericolosa. Non aprire mai il modulo laser. Se l’utensile non viene usato per un periodo piuttosto lungo è consigliabile togliere le batterie. Portare il dispositivo proteggiocchi Portare il dispositivo proteggiudito Portare il dispositivo proteggipolvere Valori d’emissione rumori Il rumore di questa segatrice è rilevato in base a DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 appendice A; 2/95. Il rumore sul posto di lavoro può superare gli 85 dB (A). In tal caso sarà necessario prendere le misure di protezione contro il rumore per l’operatore. (Portare il dispositivo proteggiudito).a vuotoLivello intensità acustica LPA 86 dB (A)Livello potenza acustica LWA 99 dB (A)„I valori indicati sono valori d’emissione e nonrappresentano allo stesso tempo dei valori disicurezza sul posto di lavoro. Sebbene sussista unacorrelazione fra i livelli di emissione ed immissione,non si può da ciò attendibilmente dedurre, se sidovrebbero prendere delle addizionali misurecautelative o no. I fattori, i quali potrebberoinfluenzare l’attuale valore limite sul posto di lavoro,comprendono la durata dell’azione, la particolaritàdel luogo dove si lavora, le altre fonti di rumore ecc.,p.es. il numero delle macchine ed altri relativifunzionamenti. Gli attendibili valori limite sul posto di

lavoro possono inoltre differire da Stato a Stato. Indi, quest’informazione ha il fine unico di abilitare l’operatore a migliormente valutare i pericoli e rischi incombenti.“

Motore a corrente alternata 230V ~ 50Hz Potenza 1800 Watt Modalità operativa S1 Numero di giri in folle n

Lama riportata in metallo duro ø 250 x ø 30 x 3,0 mm Numero dei denti 60 Range di inclinazione -45° / 0° +45° Taglio obliquo da 0° a 45° verso sinistra Larghezza sega 90° x 90° fino a 28 mm altezza del pezzo da lavorare 155 x 65 mm oltre 28 mm altezza del pezzo da lavorare 125 x 90 mm Larghezza sega 90° x 45° fino a 28 mm altezza del pezzo da lavorare 120 x 65 mm oltre 28 mm altezza del pezzo da lavorare 90 x 90 mm Larghezza sega 45° x 45° max. 90 x 45 mm Peso 14,7 kg Classe del laser 2 Lunghezza d’onda del laser 650 nmd Potenza laser ≤ 1 mW Alimentazione di corrente del modulo laser 2x1,5 V ministilo (AAA)

6. Prima della messa in funzione

La macchina deve venire montata in modo stabile, cioè deve venire avvitata su un banco di lavoro, un basamento universale o similare. Prima della messa in funzione devono essere state regolamentarmente installate tutte le coperture e i dispositivi di sicurezza. Il disco della sega deve liberamente girarsi. Lavorando del legno prelavorato fare attenzione ai copri estranei, p.es. chiodi o viti ecc. Avanti di azionare l’interruttore di accensione/ spegnimento, assicurarsi che il disco della sega sia correttamente installato e che le parti mobili si muovino facilmente. Prima di collegare la segatrice, accertarsi che i dati sulla targhetta del modello corrispondano ai dati della rete elettrica disponibile.

7. Costruzione ed uso

Montaggio della sega: (Fig. 1 / 3/12) inserite nei relativi alloggiamenti (21) nella parte laterale dell’utensile i due sostegni di appoggio del pezzo da lavorare (13) e fissate con le viti ad alette (22). Inserite il dispositivo di serraggio (19) in uno dei due alloggiamenti (20) sulla parte superiore della barra di guida e fissate con la vite ad alette (33). Avvitate l’ulteriore appoggio (32) sulla parte posteriore dell’utensile. L’appoggio serve a far sì che la macchina non si ribalti . A.) Regolazione della sega (illustr. 1/2) Per regolare la tavola rotante (8) allentare il fermo (10) di circa due giri e premere il nottolino di arresto (11) per sbloccare la tavola rotante (8). La tavola rotante (8) dispone di posizioni di arresto a 0°, 15°, 22,5°, 30° e 45°. Non appena il nottolino di arresto (11) è scattato in posizione, la posizione deve venire fissata serrando anche il fermo (10). Se dovessero essere necessarie delle altre impostazioni dell’angolo, allora la tavola rotante (8) viene fissata solo tramite il fermo (10). Premendo leggermente verso il basso la testata della segatrice (4) e tirando fuori allo stesso tempo il bullone di sicurezza (16) dall’organo reggimotore, la segatrice viene sbloccata nella posizione operativa inferiore. Girare verso l’alto la testata della segatrice (4), fino a fare scattare in posizione il gancio di sicurezza. La testa della macchina (4) può venire inclinata verso sinistra per un max. di 45° allentando la vite di serraggio (12). Controllare che la tensione di rete corrisponda a quella indicata sulla targhetta del modello, poi collegare l’apparecchio. B.) Spuntatura a 90° e banco girevole a 0° (illustr. 1) La sega viene inserita premendo contemporaneamente l’interruttore principale (3) e il pulsante di sicurezza (30). Attenzione! Appoggiare bene sulla superficie della macchina il materiale da segare e fissarlo con il dispositivo di serraggio (19) in modo che il materiale non si sposti mentre viene tagliato. Dopo aver acceso la segatrice, attendere fino a che il disco di taglio (5) abbia raggiunto il numero massimo di giri. Premete di lato la leva di sbloccaggio (1) e con l’impugnatura (2) muovete verso il basso con leggera pressione ed in modo uniforme la testa Anleitung KGSL 251 SPK 1 17.03.2005 10:29 Uhr Seite 33I

della machina attraverso il pezzo da tagliare. Dopo aver terminato il taglio, portare la testata della sega nella posizione di riposo superiore e lasciare l’interruttore di accensione/ spegnimento (3). Attenzione! Per via della molla di ritorno, la segatrice ritorna all’insù duramente. Per cui non mollare l’impugnatura (2) dopo il taglio, ma portare lentamente la testata nella posizione superiore facendovi lievemente contro. C.) Messa a punto del dispositivo di guida per taglio di spuntatura a 90° (illustr. 4/5) Abbassare la testa della sega (4) e fissarla col bullone di sicurezza (16). Allentate la vite di serraggio (12). Posizionare l’angolare guidataglio (A) fra disco della sega (5) e banco girevole (8). Allentare il controdado (23) e girare la vite d’aggiustaggio (24) fino a che l’angolo fra disco della sega (5) e tavolo girevole (8) sarà pari a 90°. Per mantenere questi valori d’aggiustaggio, rifissare il controdado (23). D.) Taglio di spuntatura a 90° e tavolo girevole a 0° - 45° (illustr. 6) Con la KGSL 251 potete effettuare tagli obliqui a sinistra e a destra di 0°-45° rispetto al dispositivo guidataglio. Allentando il fermo (10) e premendo il nottolino di arresto (11) staccare la tavola rotante (8). Con l’ausilio della manopola (2) regolare il banco girevole (8) sull’angolo voluto, ovvero la marcatura (a) sul banco girevole (8) deve trovare riscontro con l’angolo (B) indicato sul basamento fisso (9). Serrare di nuovo il fermo (10) per fissare la tavola rotante (8). Eseguire il taglio come specificato nel punto B.). E.) Augnatura a 0°-45° e banco girevole a 0° (illustr. 4/7) Con la KGSL 251 potete effettuare augnature a sinistra e a destra di 0°-45° rispetto al piano di lavoro. Portare la testata della sega (4) nella posizione superiore. Fissare il banco girevole (8) nella posizione 0°. Allentate la vite di serraggio (12) e con l’impugnatura (2) inclinate verso sinistra la testa della macchina (4) fino a quando l’indicatore (a) si trovi sulla misura dell’angolo (15) desiderata. Serrare di nuovo il controdado (12) ed eseguire l’operazione come descritto al punto B). F.) Messa a punto del dispositivo guidaugnature per augnature a 45° (illustr. 8/9) Abbassare la testata della sega (4) e fissarla con l’ausilio del bullone di sicurezza (16). Fissare il banco girevole (8) in posizione 0°. Allentate la vite di serraggio (12) e con l’impugnatura (2) inclinate la testa della macchina (4) su 45° verso sinistra. Posizionare l’angolare guidataglio (A) da 45° fra disco della sega (5) e banco girevole (8). Allentare il controdado (25) e girare la vite d’aggiustaggio (26) fino a che l’angolo fra disco della sega (5) e banco girevole (8) sarà esattamente pari a 45°. Serrare nuovamente il controdado (25) per mantenere questo grado di regolazione. G.) Augnatura a 0°-45° e banco girevole a 0°-45° (illustr. 10) Con la KGSL 251 potete effettuare augnature a sinistra da 0°-45° rispetto al piano di lavoro, e contemporaneamente da 0°-45° rispetto al dispositivo guidaugnature (taglio a doppia augnatura). Portare la parte superiore dell’apparecchio (4) in posizione alta. Allentando il fermo (10) e premendo il nottolino di arresto (11) staccare la tavola rotante (8). Con il pomello (2) regolare la tavola rotante (8) sull’angolo desiderato (vedi al riguardo anche il punto D). Avvitate di nuovo la vite di serraggio (10) per fissare il piano girevole. Svitate la vite di serraggio (12) e con l’impugnatura (2) inclinate verso sinistra la testa della macchina (4) sull’inclinazione desiderata (si veda al riguardo anche il punto E). Serrate di nuovo la vite di serraggio (12). Serrare di nuovo il controdado (12).Eseguire il taglio come descritto nel punto B. H) Aspirazione dei trucioli (fig. 2) La sega è dotata di un sacco di raccolta per i trucioli (14). Il sacco di raccolta (14) può venire tolto da dietro premendo le due aste (27) e svuotato tramite la cerniera sul fondo. I.) Ricambio del disco di taglio (fig. 11) Staccare la spina. Girare verso l’alto la testata della sega (4). Spingete la leva e alzate il coprilama finché l’incavo dello stesso sia al di sopra della vite flangiata. Con una mano premete il bloccaggio dell’albero Anleitung KGSL 251 SPK 1 17.03.2005 10:29 Uhr Seite 34I

della sega (17) e con l’altra mano mettete la chiave per dadi (31) sulla vite flangiata (25). Premete con forza sul bloccaggio dell’albero della sega (17) e ruotate lentamente la vite flangiata (25) in senso orario. Dopo al massimo un giro il bloccaggio dell’albero della sega scatta in posizione. Ora con un po’ di più forza allentate la vite flangiata (25) in senso orario. Svitate del tutto la vite flangiata (25). Staccate la lama (5) dalla flangia interna e sfilatela verso il basso. Collocare il nuovo disco per sega, procedendo analogamente all’inverso, e fissarlo a fondo. Attenzione! I lati obliqui taglienti dei denti, indi la direzione di taglio del disco di taglio, deve corrispondere alla direzione della freccia sulla cassa. Prima d’installare il disco della sega, bisogna accuratamente pulire le flange del disco della sega. Il coprilama mobile (6) deve venire rimontato nell’ordine inverso. Prima di continuare ad operare con la segatrice, si deve verificare il perfetto funzionamento dei dispositivi di protezione. Attenzione: ogni volta dopo avere sostituito la lama controllate che questa, in posizione verticale e inclinata a 45°, si muova liberamente nella fessura del piano girevole. J.) Funzione laser (Fig. 9) Con l’interruttore (a) si può rispettivamente inserire o disinserire il laser. Il laser emette un raggio sul pezzo da lavorare. Con la funzione laser possono essere eseguiti dei tagli estremamente precisi. K.) Aumento della larghezza di taglio (Fig. 12) Le due guide di plastica estraibili (36) rendono possibile, in una sola passata, il taglio di pezzi fino ad una larghezza di 155 mm se lo spessore del pezzo è di max. 28 mm. A questo scopo allentate entrambe le viti e togliete le guide di plastica. Importante: per la lavorazione di pezzi più spessi si devono fissare bene le guide di plastica con entrambe le viti (35).

Tenete sempre libere e pulite le fessure di ventilazione della sega. Allontanare regolarmente polvere e sporcizia dalla sega. La pulizia è migliore se effettuata con aria compressa o con un panno. Lubrificare periodicamente tutte le parti mobili della sega. Per pulire le parti in materiale sintetico non servirsi di sostanze corrodenti.

9. Commissione dei pezzi di ricambio

Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetto a condizioni speciali di collegamento. I requisiti della norma EN 61000-3-3 non sono soddisfatti, non consentendo un impiego su punti di collegamento scelti a piacimento. Il prodotto è concepito solo per l'utilizzo su punti di collegamento che a) non superino una massima impedenza di rete Z consentita, oppure b) che abbiano una resistenza di corrente continua della rete di almeno 100 A per fase. In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vostro ente di fornitura dell'energia elettrica, che il punto di collegamento dal quale volete azionare il prodotto soddisfi uno dei due requisiti citati a) oppure b). L'ente di fornitura dell'energia elettrica può porre delle limitazioni per il collegamento del prodotto.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della ISC GmbH.
