BEDIENUNGSANLEITUNG KGSL 251 U EINHELL

Art.-Nr.: 43.001.40 I.-Nr.: 01015

KGSL 251

© Bitte Seite 2 ausklappen
© Please pull out page 2
© Veuillez ouvrir la page 2
© Gelieve bladzijden 2 te ontvouven
① Aprire le pagina dalle 2
© Fold side 2 ud
© Prosimy rozłożyć instrukcję na stronach 2
① Пож алиста, откройте руководство на странице 2

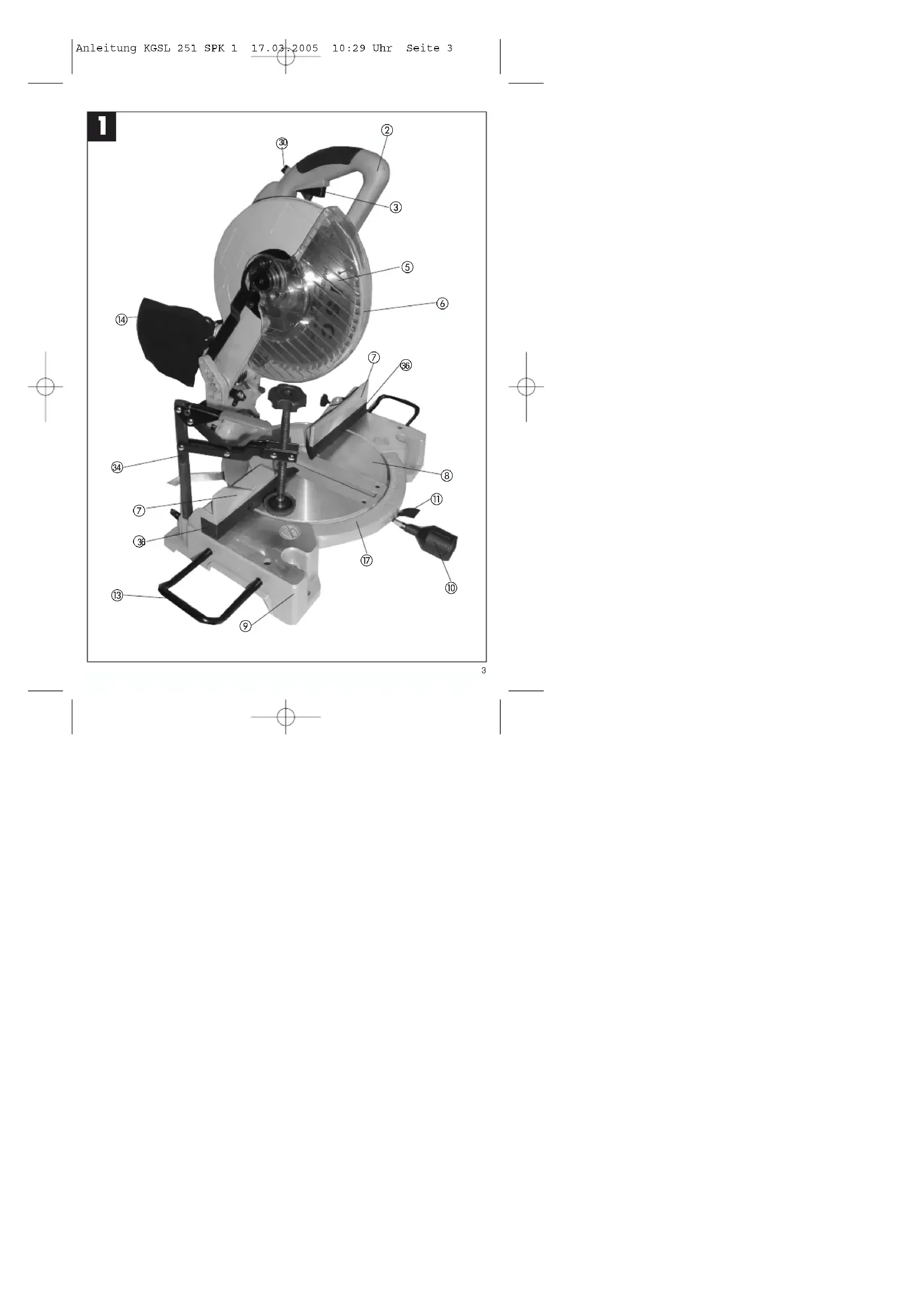

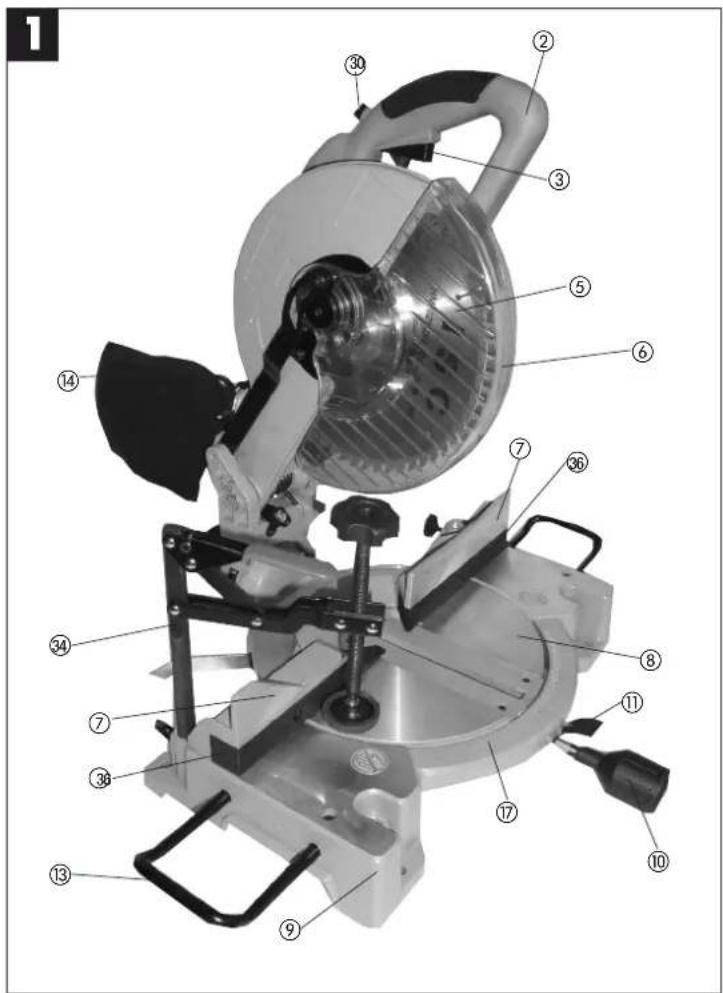

1. Gerätebeschreibung (Abb.1)

1. Entriegelungshebel
   2 Handgriff
2. Ein,- Ausschalter
3. Maschinenkopf
4. Sägeblatt
5. Sägeblattschutz beweglich
6. Anschlagschine
7. Drehtisch
8. Bodenplatte feststehend
9. Feststellgriff
10. Sperrklinge
11. Spannschraube
12. Werkstückauflage
13. Spänesack
14. Skala
15. Sicherungsbolzen
16. Skala (Drehtisch)

2. Lieferumfang

● Hartmetallbestücktes Sägeblatt
● Sechskantschlüssel (31),
● Klemmvorrichtung (34)
- Spänefangsack (14)

3. Bestimmungsgemäße Verwendung

Die Kapp- und Gehrungssäge dient zum Kappen von Holz und Kunststoff, entsprechend der Maschinengröße.
Die Säge ist nicht zum Schneiden von Brennholz geeignet.
Die Maschine darf nur nach ihrer Bestimmung verwendet werden.
Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Es dürfen nur für die Maschine geeignete Sägeblätter verwendet werden. Die Verwendung von Trennscheiben aller Art ist untersagt.
Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.
Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.
Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu

beachten.

Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.
Trotz bestimmungsmäßiger Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und
Aufbau der Maschine können folgende Punkte auftreten:
● Berührung des Sägeblattes im nicht abgedecktem Sägebereich.
- Eingreifen in das laufende Sägeblatt (Schnittverletzung)
● Rückschlag von Werkstücken und Werkstückteilen.
- Sägeblattbrüche.
- Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.
● Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
● Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.

4. Wichtige Hinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

Sicherheitshinweise

• Ziehen Sie bei jeglichen Einstell- und Wartungsarbeiten den Netzstecker.
  ● Geben Sie die Sicherheitshinweise an alle
  Personen, die an der Maschine arbeiten, weiter.
• Verwenden Sie die Säge nicht zum Brennholzsägen.
  ● Vorsicht! Durch das rotierende Sägeblatt besteht Verletzungsgefahr für Hände und Finger
• Überprüfen Sie vor Inbetriebnahme, ob die Spannung auf dem Typenschild des Gerätes mit der Netzspannung übereinstimmt.
• Ist ein Verlängerungskabel erforderlich, so vergewissern Sie sich, daß dessen Querschnitt für die Stromaufnahme der Säge ausreichend ist. Mindestquerschnitt 1,5 mm ^2
• Kabeltrommel nur im abgerolltem Zustand verwenden.
  ● Die Säge nicht am Netzkabel tragen.
• Setzen Sie die Säge nicht dem Regen aus und

D

benützen Sie die Maschine nicht in feuchter oder nasser Umgebung.

● Sorgen Sie für gute Beleuchtung.

- Sägen Sie nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

- Tragen Sie geeignete Arbeitskleidung! Weite Kleidung oder Schmuck, können vom rotierendem Sägeblatt erfaßt werden.

● Die Bedienungsperson muß mindestens 18 Jahre alt sein, Auszubildende mind. 16 Jahre, jedoch nur unter Aufsicht.

- Kinder von dem am Netz angeschlossenem Gerät fernhalten.

- Überprüfen Sie die Netzanschlußleitung. Verwenden Sie keine fehlerhaften oder beschädigten Anschlußleitungen.

● Halten Sie den Arbeitsplatz von Holzabfällen und herumliegenden Teilen frei.

- An der Maschine tätige Personen dürfen nicht abgelenkt werden.

- Beachten Sie die Motor - und Sägeblatt-Drehrichtung.

- Das Sägeblatt darf in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegendrücken gebremst werden.

● Bauen Sie nur gut geschärfte, rißfreie und nicht verformte Sägeblätter ein.

- Es dürfen nur Werkzeuge auf der Maschine verwendet werden, die der prEN 847-1: 2003 entsprechen.

- Fehlerhafte Sägeblätter müssen sofort ausgetauscht werden.

- Benützen Sie keine Sägeblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen.

- Es ist sicherzustellen, daß der Pfeil auf dem Sägeblatt mit, dem angebrachtem Pfeil auf dem Gerät übereinstimmt.

- Vergewissem Sie sich, daß das Sägeblatt in keiner Stellung den Drehtisch berührt, indem Sie bei gezogenem Netzstecker das Sägeblatt mit der Hand, in der 45° und in der 90° Stellung drehen. Sägekopf gegebenenfalls nach Punkt C/F neu justieren.

- Es ist sicherzustellen, daß alle Einrichtungen, die das Sägeblatt verdecken, einwandfrei arbeiten.

● Die bewegliche Schutzhabe darf in geöffnetem Zustand nicht festgeklemmt werden.

- Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.

- Beschädigte oder fehlerhafte Schutzeinrichtungen sind unverzüglich auszutauschen.

● Schneiden Sie keine Werkstücke, die zu klein sind, um sie sicher in der Hand zu halten.

- Vermeiden Sie ungeschickte Handpositionen, bei denen durch ein plötzliches Abrutschen eine oder beide Hände das Sägeblatt berühren könnten.

- Bei langen Werkstücken ist eine zusätzliche Auflage (Tisch, Böcke, etc.) erforderlich, um ein

kippen der Maschine zu vermeiden.

- Runde Werkstücke wie Dübelstangen etc. müssen immer mit einer geeigneten Vorrichtung festgespannt werden.

- Es dürfen sich keine Nägel oder sonstige Fremdkörper in dem zu sägenden Teil des Werkstücks befinden.

- Arbeitsstellung stets seitlich vom Sägeblatt. - Die Maschine nicht soweit belasten, daß sie zum Stillstand kommt.

- Drücken Sie das Werkstück immer fest gegen Arbeitsplatte und Anschlagschiene, um ein wackel bzw. verdrehen des Werkstückes zu verhindern.

- Stellen Sie sicher, daß die Abschnitte sich seitlich von Sägeblatt entfernen können. Andernfalls ist es möglich, daß sie vom Sägeblatt erfaßt und weggeschleudert werden.

- Sägen Sie niemals mehrere Werkstücke gleichzeitig.

- Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt.

- Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine ausschalten. - Netzstecker ziehen-

- Umrüstungen, sowie Einstell-, Meß-, und Reinigungsarbeiten nur bei abgeschaltetem Motor durchführen. - Netzstecker ziehen-

- Überprüfen Sie vor dem Einschalten, daß die Schlüssel und Einstellwerkzeuge entfernt sind.

- Beim Verlassen des Arbeitsplatzes den Motor ausschalten und Netzstecker ziehen.

- Elektroinstallationen, Reparaturen und Wartungsarbeiten dürfen nur von Fachleuten ausgeführt werden.

- Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur- oder Wartung sofort wieder montiert werden.

● Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers, sowie die in den Technischen Daten angegebenen Abmessungen, müssen eingehalten werden.

- Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden.

● Merkhefte der Berufsgenossenschaft beachten (VBG 7j).

● Schließen Sie bei jeder Tätigkeit die Staubabsaug Einrichtung an.

- Der Betrieb in geschlossenen Räumen ist nur mit einer geeigneten Absauganlage zulässig.

● Die Kappsäge muß an einer 230 V Schukosteckdose, mit einer Mindestabsicherung von 10 A, angeschlossen werden.

● Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.

● Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist!

● Sorgen Sie für sicheren Stand und halten Sie

D

jederzeit das Gleichgewicht.

• Überprüfen Sie das Werkzeug auf eventuelle Beschädigungen!
• Vor weiterem Gebrauch des Werkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Werkzeugs sicherstellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.
  ● Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln.
• Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur durch eine Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; andernfalls können Unfälle für Benutzer entstehen.
• Beim Senkrechtarbeiten Vorsicht walten lassen.
• Achtung, bei Doppelgehrungsschnitten ist besondere Vorsicht geboten
• Überlasten Sie Ihr Werkzeug nicht!
• Tragen Sie eine Schutzbrille
  ● Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske
• Kontrollieren Sie das Werkzeugkabel / Verlängerungskabel auf Beschädigung.

Achtung: Laserstrahlung Nicht in den Strahl blicken Laserklasse 2

Schützen Sie sich und Ihre Umwelt durch geeignete Vorsichtsmaßnahmen vor Unfallgefahren.

• Nicht direkt mit ungeschützten Auge in den Laserstrahl blicken.
• Niemals direkt in den Strahlengang blicken.
• Den Laserstrahl nie auf reflektierende Flächen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen.
• Vorsicht - wenn andere als die hier angegebenen Verfahrensweisen ausgeführt werden, kann dies zu einer gefährlichen Strahlungsexposition führen.
  ● Lasermodul niemals öffnen
• Wenn die Maschine längere Zeit nicht benutzt

wird, sollten die Batterien entfernt werden.

Augenschutz tragen

Gehörschutz tragen

Staubschutz tragen

Geräuschemmisionswerte

- Das Geräusch dieser Säge wird nach DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 Anhang A; 2/95 gemessen. Das Geräusch am Arbeitsplatz kann 85 db (A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Benutzer erforderlich. (Gehörschutz tragen!)

Leerlauf

Schalldruckpegel LPA 86 dB(A)

Schalleistungspegel LWA 99 dB(A)

"Die angegebenen Werte sind Emmisionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emmisions- und Immisionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immisionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zuverlässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen."

5. Technische Daten

Wechselstrommotor 230V \~ 50Hz

Leistung 1800 Watt

Betriebsart S1

Leerlaufdrehzahl n_0 4800 min

Hartmetallsägeblatt ø 250 x ø 30 x 3,0 mm

Anzahl der Zähne 60

Schwenkbereich -45° / 0° +45°

Gehrungsschnitt 0° bis 45" nach links

Sägebreite 90° x 90°

bis 28 mm Werkstückhöhe 155 x 65 mm

über 28 mm Werkstückhöhe 125 x 90 mm

Sägebreiter 90° x 45°

bis 28 mm Werkstückhöhe 120 x 65 mm

über 28 mm Werkstückhöhe 90 x 90 mm

Sägebreite 45° x 45° max. 90 x 45 mm

Gewicht 14,7 kg

Laserklasse 2

Wellenlänge Laser 650 nm

Leistung Laser ≤ 1 mW

Stromversorgung Lasermodul 2x1,5 V Micro (AAA)

6. Vor Inbetriebnahme

• Die Maschine muß standsicher aufgestellt werden, d.h. auf einer Werkbank, einem Universal-Untergestell p. ä. festschrauben
• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
  Das Sägeblatt muß frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.
• Bevor Sie den Ein-/ Ausschalter betätigen, vergewissem Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Maschine, daß die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

7. Aufbau und Bedienung

Säge aufbauen: (Abb. 1 / 3/12)

- Die beiden Werkstück-Auflagebügel (13) in die dafür vorgesehenen Aufnahmen (21) an der Geräteseite stecken undmit den Flügelschrauben

(22) fixieren.

• Die Klemmvorrichtung (19) in eine der beiden Aufnahmen (20) auf der Oberselte der Anschlagschiene stecken um mit der Flügelschraube (33) fixieren.
• Den zusätzlichen Standbügel (32) an der Rückseite der Maschine anschrauben! Der bügel dient zum Schutz gegen wegkippen der Maschine.

A.) Säge einstellen. (Abb. 1/2)

• Zum Verstellen des Drehtellers (8) den Feststellgriff (10) ca. 2 Umdrehungen lockern und die Sperrklinge (11) drücken, um den Drehteller (8) zu entriegeln.
• Der Drehteller (8) besitzt Raststellungen bei 0°, 15°, 22,5°, 30° und 45°. Sobald die Sperrklinge (11) eingerastet ist, muß die Stellung durch festdrehen des Feststellgriffes (10) zusätzlich fixiert werden.
• Sollten andere Winkelstellungen benötigt werden, so wird der Drehteller (8) nur über den Feststellgriff (10) fixiert werden.
• Durch leichtes Drücken des Maschinenkopfes (4) nach unten und gleichzeitiges herausziehen des Sicherungsbolzens (16) aus der Motorhalterung, wird die Säge in der unteren Arbeitsstellung entriegelt.
• Maschinenkopf (4) nach oben schwenken, bis der Sicherungshaken einrastet.
• Der Maschinenkopf (4) kann durch lösen der Spannschraube (12) nach links auf max. 45° geneigt werden.
• Netzspannung mit Spannungsangabe auf dem Datenschild auf Übereinstimmung prüfen und Gerät anstecken.

B.) Kappschnitt 90° und Drehtisch 0° (Abb.1)

• Die Säge wird durch gleichzeitiges Drücken des Hauptschalters (3) und des Sicherungsknopfes (30) eingeschaltet.
• Achtung! Das zu sägende Material fest auf die Maschinenfläche auflegen und mit der Klemmvorrichtung (34) sichern, damit das Material sich während des Schneidens nicht verschiebt.
• Nach dem Einschalten der Säge abwarten, bis das Sägeblatt (5) seine maximale Drehzahl erreicht hat.
• Entriegelungshebel(1) seitlich drücken und Maschinenkopf mit dem Griff (2) gleichmäßig und mit leichtem Druck nach unten durch das Werkstück bewegen.
• Nach Beendigung des Sägevorgangs Maschinenkopf wieder in die obere Ruhestellung bringen und Ein,- Ausschalter (3) loslassen. Achtung! Durch die Rückholfeder schlägt die

D

D

Maschine automatisch nach oben, d.h. Griff (2) nach Schnittende nicht loslassen, sondern Maschinenkopf langsam und unter leichtem Gegendruck nach oben bewegen.

C.) Feinjustierung des Anschlags für Kappschnitt 90° (Abb. 4/5/6/9)

● Den Maschinenkopf (4) nach unten senken und mit dem Sicherungsbolzen (16) fixieren.
- Spannschraube (12) lockern.
● Anschlagwinkel (a) zwischen Sägeblatt (5) und Drehtisch (8) anlegen.
● Gegenmutter (23) lockern und die Justierschraube (24) soweit verstellen, bis der Winkel zwischen Sägeblatt (5) und Drehtisch (8) 90° beträgt.
- Um diese Einstellung zu fixieren Gegenmutter (23) wieder festziehen.

D.) Kappschnitt 90° und Drehtisch 0°-45° (Abb. 6)

Mit der KGSL 251 können Schrägschnitte nach links und rechts von 0°-45° zur Anschlagschiene ausgeführt werden.

• Den Drehtisch (8) durch Lockern des Feststellgriffes (10), und drücken der Sperrklinge (11) lösen.
• Mit dem Handgriff (2) den Drehtisch (8) auf den gewünschten Winkel einstellen, d.h. der Pfeil auf der Tischeinlage muß mit dem gewünschtem Winkelmaß (17) auf der feststehenden Bodenplatte (9) übereinstimmen.
  ● Den Feststellgriff (10) wieder festziehen um Drehtisch (8) zu fixieren.
  ● Schnitt wie unter Punkt B.) beschrieben ausführen.

E.) Gehrungsschnitt 0°-45° und Drehtisch 0° (Abb. 4/7)

Mit der KGSL 251 können Gehrungsschnitte nach links von 0°-45° zur Arbeitsfläche ausgeführt werden.

● Maschinenkopf (4) in die obere Stellung bringen.
- Den Drenfischer (8) auf 0° Stellung fixieren. - Die Spannschraube (12) lösen und mit dem Handgriff (2) den Maschinenkopf (4) nach links neigen, bis der Zeiger (a) auf das gewünschte Winkelmaß (15) zeigt.
- Feststellmutter (12) wieder festziehen und Schnitt wie unter Punkt B.) beschrieben durchführen.

F.) Feinjustierung des Anschlags für Gehrungsschnitt 45° (Abb. 8/9)

• Den Maschinenkopf (4) nach unten senken und mit dem Sicherungsbolzen (16) fixieren.
• Den Drehtisch (8) auf 0 ^st Stellung fixieren.
  ● Die Spannschraube (12) lösen und mit dem Handgriff (2) den Maschinenkopf (4) nach links, auf 45° neigen.
• 45°-Anschlagwinkel (a)zwischen Sägeblatt (5) und Drehtisch (8) anlegen.
• Gegenmutter (25) lockern und Justierschraube (26) soweit verstellen, bis der Winkel zwischen Sägeblatt (5) und Drehtisch (8) genau 45° beträgt.
  ● Gegenmutter (25) wieder festziehen um diese Einstellung zu fixieren.

G.) Gehrungsschnitt 0°-45° und Drehtisch 0°-45° (Abb. 10)

Mit der KGSL 251 können Gehrungsschnitte nach links von 0°-45° zur Arbeitsfläche und gleichzeitig 0°-45° zur Anschlagschiene ausgeführt werden (Doppelgehrungsschnitt).

● Maschinenkopf (4) in die obere Stellung bringen.
- Den Drehtisch (8) durch Lockern des Feststellgriffes (10), und drücken der Sperrklinge (11) lösen.
- Mit dem Handgriff (2) den Drehtisch (8) auf den gewünschten Winkel einstellen (siehe hierzu auch Punkt D).

- Den Spannschraube (10) wieder festziehen um Drehtisch zu fixieren.

● Die Spannschraube (12) lösen und mit dem Handgriff (2) den Maschinenkopf (4) nach links, auf das gewünschte Winkelmaß neigen (siehe hierzu auch Punkt E).

- Spannschraube (12) wieder festziehen.

● Schnitt wie unter Punkt B. beschrieben ausführen.

H.) Spänefangsack (Abb. 2)

Die Säge ist mit einem Fangsack (14) für Späne ausgestattet. Der Spänesack (14) kann über den Reißverschluß auf der Unterseite entleert werden.

I.) Austausch des Sägeblatts (Abb. 11)

• Netzstecker ziehen!
  ● Den Maschinenkopf (4) nach oben schwenken
• Hebel drücken und Sägeblattschutz so weit nach oben klappen, bis die Aussparung im Sägeblattschutz über der schlanschschraube ist.
• Mit einer Hand drücken Sie die Sägewellensperre (17) mit der anderen Hand setzen Sie den Schraubenschlüssel (31) auf die Flanschschraube.
  ● Drücken Sie fest auf die Sägewellensperre (17)

und drehen Sie die Flanschschraube (25) langsam im Uhrzeigersinn. Nach max. einer Umdrehung rastet die Sägewellensperre ein.

• Jetzt mit etwas mehr Kraftaufwand Flanschschraube im Uhrzeigersinn lösen.
• Drehen sie die Flanschschraube ganz heraus.
• Das Sägeblatt (5) vom Innenflansch abnehmen nach unten herausziehen.
• Das neue Sägeblatt in umgekehrter Reihenfolge wieder einzusetzen und festziehen. Achtung! Die Schnittschräge der Zähne d.h. die Drehrichtung des Sägeblattes, muß mit der Richtung des Pfeils auf dem Gehäuse übereinstimmen.
• Vor der Sägeblattmontage, müssen die Sägeblattflansche sorgfältig gereinigt werden.
  ● Der bewegliche Sägeblattschutz (6) ist in umgekehrter Reihenfolge wieder zu montieren.
• Bevor Sie mit der Säge weiter arbeiten, ist die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen.
• Achtung! Nach jedem Sägeblattwechsel prüfen, ob das Sägeblatt in senkrechter Stellung, sowie auf 45° gekippt, im Schlitz des Drehtisches frei läuft.

J.) Laserfunktion (Abb. 9)

• Mit dem Schalter (a) kann der Laser Ein- bzw. Ausgeschaltet werden.
  ● Der Laser wirft einen Strahl auf das Werkstück.
• Mit der Laserfunktion können genaueste Schnitte durchgeführt werden.

K.) Erhöhung der Schnittbreite (Abb. 12)

Die beiden herausnehmbaren Kunststoffanschläge (36) ermöglichen ein Zuschneiden von Werkstücken bis zu einer breite von bis zu 155 mm bei einer Werkstückdicke von max. 28 mm in einem Schnitt. Dazu die beiden Schrauben lösen und die Kunststoffanschläge entfernen.

Wichtig: Zum Bearbeiten dickerer Werkstücke müssen die Kunststoffanschläge mit den beiden Schrauben (35) festgeschraubt werden.

8. Wartung

● Halten Sie die Lüftungsschlitze der Maschine stets frei und sauber.
- Staub und Verschmutzungen sind regelmäßig von der Maschine zu entfernen. Die Reinigung ist am besten mit Druckluft oder einem Lappen durchzuführen.
- Alle beweglichen Teile sind in periodischen Zeitabständen nachzuschmieren.
- Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.

GB

1. Description (fig. 1/2)

5. Technische gegevens

Konformitätserklärung

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
GB declares conformity with the EU Directive and standards marked below for the article déclare la conformité suivante selon la
r directive CE et les normes concernant l'article
NL Verkaart de vorgende conformiteit in Overeenstemming met de EU-richtlijn en normen voor het artikel
● declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
P declara a seguinte conformidade de acordo com a directiva CE e normas para o artigo
förklarar följande överensstämmelse enl. EU- direktiv och standarder för artikeln
Ilmolittaa seuraavaa Euroopan unionin direktilvien ja normien mukalsta yhdenmukalsuutta tuotteelle
erklærer herved følgende samsvar med EU-direktiv og standarder for artikkel
Заявляет о соответствии товара следующим директивам и нормам ЕС
HR izjavljuje sljedeću uskladjenost s odredbama i normama EU za artiki.
® declară următoarea conformitate cu linia directoare CE și normele valabile pentru articolui.

☐ Ürün İle İlgili olarak AB Yönetmellikleri ve Normları gereğlince aşağıdaki uygunluk açıkla masını sunar.
⑧ δηλώνει την ακόλουθη συμφωνία σύμφωνα με την Οδηγία ΕΕ και τα πρότυπο για το προϊόν
① dichiara la seguente conformita secondo la direttiva UE e le norme per l'articolo
attesterer følgende overensstemmelse i henhold til EU-direktiv og standarder for produkt
prohlašuje následující shodu podle směrnice EU a norem pro výrobek.
a következő konformitást jelenti ki a termékek- re vonatkozó EU-irányvonalak és normák szerint
⑧0 pojasnjuje sledečo skladnost po smernici EU in normah za artikel.
PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
vydáva nasledujúce prehlásenie o zhode podľa smernice EÚ a noriem pre výrobok.
ВО декларира следното съответствие съгласно директивите и нормите на ЕС за продукта.

Laserkappsäge KGSL 251

98/37/EG

87/404/EWG

73/23/EWG_93/68/EEC

R&TTED 1999/5/EG

97/23/EG

2000/14/EG:

89/336/EWG_93/68/EEC

95/54/EG:

90/396/EWG

97/68/EG:

89/686/EWG

EN 55014-1/A2; EN 55014-2/A1; EN 61000-3-2; EN 61000-3-11; EN 61029-2-9

Landau'lsar, den 24.02.2005

Wechselgartner Leiter QS Konzern

Leiter Technik EC

Art.-Nr.: 43.001.40 I.-Nr.: 01015 Archivierung: 4300140-08-4155050-E

Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sondereanschlußbedingungen.

● Die Anforderungen der EN 61000-3-3 werden nicht erfüllt, so daß eine Verwendung an beliebigen frei wählbaren Anschlußpunkten nicht

zuläseig ist.

- Das Produkt ist ausschließlich zur Verwendung an Anschlußpunkten vorgesehen, die

si eine maximale zulässige Netzimoglanz Z nicht überschreiten, oder

b) die aina Dauerstrombelastbarkeit des Natzas von mindestens 100 A je Phase haben.

- Sie müssen als Besitzer scherstellen, wenn nötie in Bücksprache mit Ihrem Energiesversorgungsunternehmen, daß Ihr Anschlußpunkt an

- Sie wasseln die betriebs beizierungen, dem in der Abflückschenden und nicht zu erfügbare langte. dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder bi erfüllt.

- Das Energieversorgungsunternehmen kann Beschränkungen für den Anschluß des Produktes auferlegen.

回

Auf das in der Anleitung bezeichnete Geräte geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft soll so. Die 2-Jahres-Frist beginnt mit dem Gehaltrendgang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Gehandmachung der Garante ist eine ontrungsgeräte Wartung entsprechend der Beichanungsanleitung sowie die Bestimmungsgemäte Berutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprachpartner das regional zuständigen Kundendenstee oder die unten aufgarfachte Serviceadresse.

ISC GmbH · International Service Center

Service- und Infoserver: http://www.isc-gmbh.info

① Technische Änderungen vorbehalten
- Technical changes subject to change
00. Sous réserve de modifications
Technische wijzigingen voorbehouden
⑤ Der tages forbehold för tekniske ændringer
90 Tekniske andringer forbeholdes
60 Con riserva di apportare modifiche tecniche
- Zastrzega się wprowadzanie zmian technicznych
90 Сохраняется право на технические изменения

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeaufforderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetzes durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachruck oder sonstige Verwaltfälligung von Dokumentation und Begeinpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zuslimmung der ISC GmbH zulässig.

GB
