Tipo di prodotto	Batteria esterna e booster di avviamento 12 V
Marca	Silverline
Modello	684786
Capacità della batteria	6 000 mAh (72 Wh)
Tensione di uscita	12 V (avviamento), 5 V (USB)
Corrente di picco	400 A
Corrente di avviamento	150 A (≤ 5 secondi)
Uscita USB	5 V 2,1 A (standard) e ricarica rapida (9 V 2 A)
Ingresso di carica	5 V 2,4 A / 9 V 2 A (Micro USB)
Tempo di ricarica	Circa 2 ore
Dimensioni (L × l × H)	151 × 81 × 25 mm
Peso	300 g
Temperatura di esercizio	-20 °C a 60 °C
Cicli della batteria	> 1000
Tipi di motore compatibili	Benzina fino a 2,5 L
Funzioni principali	Avviamento assistito 12 V, batteria esterna USB, torcia (100 lumen) con modalità stroboscopio e SOS
Sicurezza	Protezione contro inversione di polarità, cortocircuiti, surriscaldamento; dispositivo di protezione integrato
Parti incluse	Booster, cavo USB 3-in-1 (USB, Micro USB, USB-C, Lightning), pinze a coccodrillo, custodia di trasporto
Manutenzione	Pulire con un panno asciutto; ricaricare ogni 3-4 mesi se non utilizzato; non usare acqua o alcol
Garanzia	3 anni sull'utensile, 12 mesi sulla batteria (registrazione online richiesta)
Riciclaggio	Non gettare nei rifiuti domestici; riciclare presso centri autorizzati

Domande frequenti - 684786 SILVERLINE

Come caricare completamente il booster prima del primo utilizzo?

Collegare il cavo Micro USB alla porta di ingresso ricarica rapida e il cavo USB a una fonte di alimentazione. La ricarica completa richiede circa 2 ore. Gli indicatori LED si accendono progressivamente: 1 = 25%, 2 = 50%, 3 = 75%, 4 = 100%.

Come usare il booster per avviare un veicolo 12 V?

Assicurarsi di avere almeno il 75% di carica. Collegare la pinza rossa al terminale positivo (+) della batteria, la pinza nera al terminale negativo (-). Controllare i LED sul dispositivo di protezione: se il LED verde è fisso, avviare il veicolo (non più di 5 secondi). Se il LED verde lampeggia, premere il pulsante BOOST prima di avviare.

Cosa significano i LED verde e rosso sul dispositivo di protezione?

LED verde fisso: connessione corretta, è possibile avviare. LED verde lampeggiante + bip: batteria scarsa, premere BOOST. LED rosso fisso + bip: polarità invertita o cortocircuito, controllare le connessioni. Nessun LED: batteria veicolo danneggiata, premere BOOST.

Posso ricaricare il mio telefono con questo booster?

Sì, utilizzare la porta USB 5 V 2,1 A o la porta ricarica rapida (9 V 2 A). Collegare il cavo appropriato (Micro USB, USB-C o Lightning), premere il pulsante di alimentazione per iniziare.

Come usare la torcia integrata?

Premere a lungo (3 secondi) il pulsante di alimentazione per accendere la torcia. Premere brevemente per passare alla modalità stroboscopio, poi SOS. Premere di nuovo a lungo per spegnere.

Cosa fare se il booster non si accende?

Il pacco batteria è probabilmente scarico. Ricaricarlo tramite la porta di ingresso. Se dopo la ricarica completa non si accende ancora, la batteria potrebbe aver raggiunto la fine della sua vita; contattare un servizio autorizzato Silverline.

Il booster ha smesso di caricare ed emette un bip, cosa fare?

Anomalia di carica. Premere il pulsante di alimentazione per 10-30 secondi per forzare la ripresa. Scollegare la fonte, attendere, poi ricollegare. Se il problema persiste, scollegare immediatamente e contattare Silverline.

Qual è la durata di conservazione della batteria se non utilizzata?

La batteria può mantenere la carica per 6-12 mesi. Per prolungarne la durata, ricaricarla completamente ogni 3-4 mesi. Conservare l'apparecchio in un luogo asciutto tra -10°C e 30°C.

Il booster può essere utilizzato su un veicolo 24 V?

No, questo booster è progettato solo per sistemi 12 V a massa negativa. Non utilizzarlo su batterie 24 V o su veicoli a massa positiva.

Come registrare la garanzia di 3 anni?

Registra il tuo prodotto su silverlinetools.com entro 30 giorni dall'acquisto. Avrai bisogno delle tue informazioni personali, dei dettagli del prodotto e della fattura. Il certificato PDF verrà inviato via email.

MANUALE UTENTE 684786 SILVERLINE

IT Avviatore e batteria di emergenza in Litio 12 V

NL 12 V Powerbank en jump starter

Morsetti bianchi = (rossi) positivi

Morsetti neri = (neri) negativi

Luce a LED verde fissa

Continu Groene LED

Zielone światło LED

Luce a LED rossa fissa e Dispositivo di protezione intelligente dell'avviatore che emette bip

Luce a LED verde intermittente e Dispositivo di protezione intelligente dell'avviatore che emette bip

Groene LED knippert en de Smart Jump Start Eenheid biept

Istruzioni veloci sul dispositivo di protezione elettronica intelligente

ATTENZIONE! Leggere le istruzioni prima dell'uso

• Non premere il pulsante "Boost" prima di connettere il dispositivo alla batteria del veicolo
• Prima di azionare l'avviatore, assicurarsi che la batteria del veicolo sia di 12 V e che la batteria di emergenza non abbia più di 3 luci indicatrici
• Controllare che i morsetti siano connessi alle polarità corrette: morsetto rosso su polo positivo (+) e morsetto nero su polo negativo (-)

• Luci a LED verdi e rosse:

• Luce a LED verde fissa, tentare di avviare il motore

• Luce a LED verde intermittente e dispositivo che emette bip, premere il pulsante "Boost" e provare ad avviare il motore entro i successivi 30 secondi

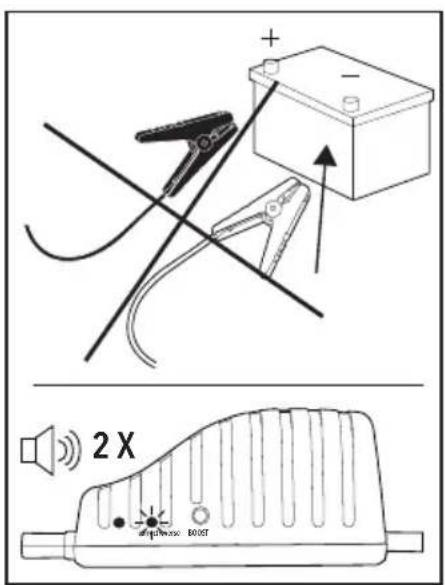

• Luce a LED rossa fissa e dispositivo che emette bip, connessione incorretta. Controllare le polarità e leggere il manuale con attenzione
• Nessuna luce e nessuna emissione di bip, controllare la connessione e premere il pulsante "Boost". Tornare poi ai punti 1, 2, o 3 e seguire le istruzioni delle luci LED. Se la situazione non dovesse cambiare, controllare accuratamente il manuale delle istruzioni

Istruzioni dell'avviatore di emergenza

1. Prima di avviare un motore da 12V, assicurarsi che almeno 3 luci LED siano attive prima di premere il pulsante di avvio
2. Inserire saldamente il connettore blu nell'uscita dell'avviatore di emergenza
3. Connettere il morsetto rosso al polo positivo della batteria (+) e il morsetto nero al polo negativo (-), assicurandosi che ci sia una buona connessione
4. Avviare il veicolo. (Se la temperature è al di sotto dei 32°F / 0°C, si prega di aspettare qualche minuto prima di avviare il veicolo). Una volta acceso, rimuovere i morsetti dalla batteria e poi scollegare il connettore blu

Capacità della batteria: 6000 mAh (72Wh)

Potenza: 12 V

Porta USB: 5 V 2.1 A

Corrente di picco: 400 A

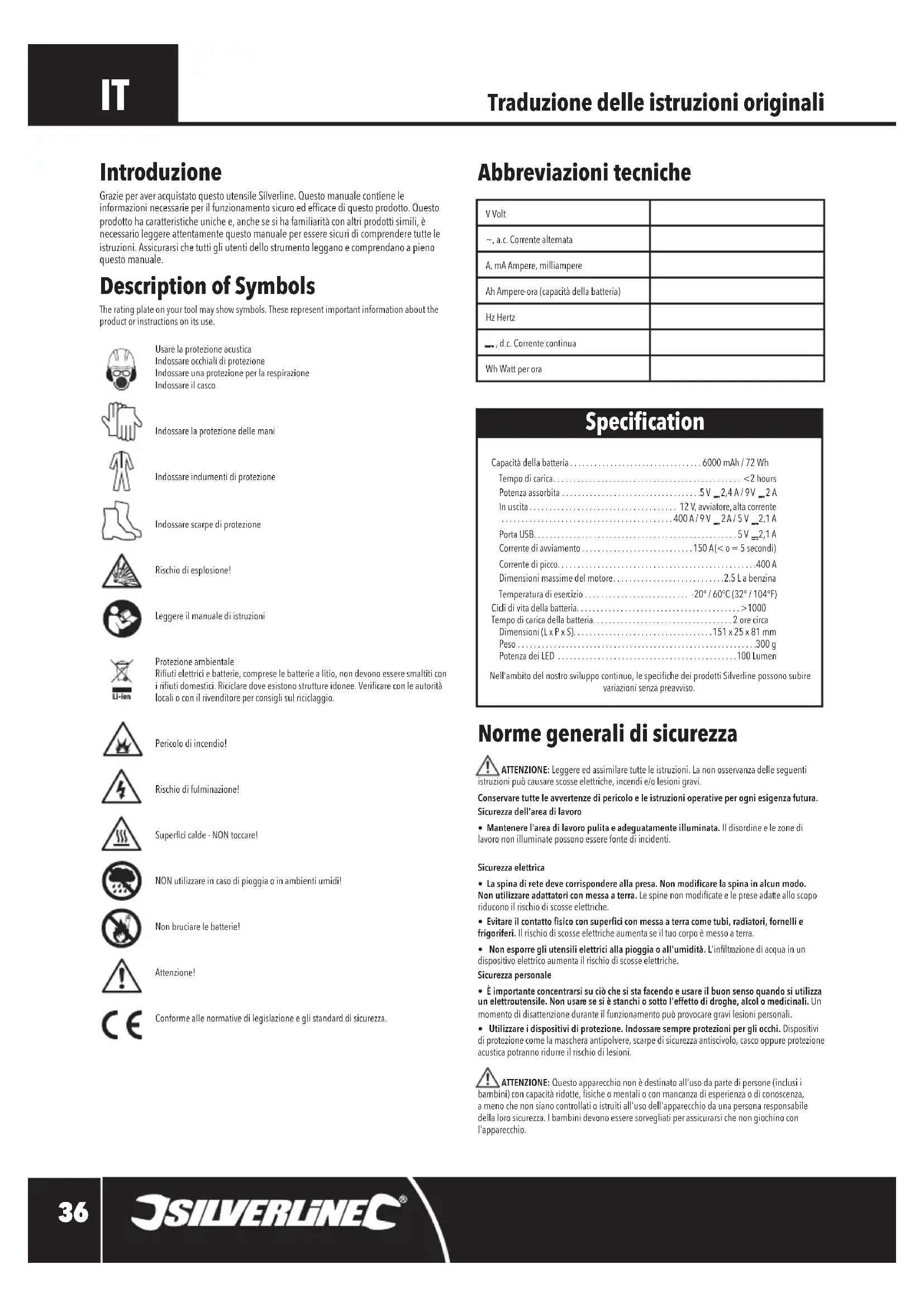

Grazie per aver acquistato questo utensile Silverline. Questo manuale contiene le informazioni necessarie per il funzionamento sicuro ed efficace di questo prodotto. Questo prodotto ha caratteristiche uniche e, anche se si ha familiarità con altri prodotti simili, è necessario leggere attentamente questo manuale per essere sicuri di comprendere tutte le istruzioni. Assicurarsi che tutti gli utenti dello strumento leggano e comprendano a pieno questo manuale.

Usare la protezione acustica

Indossare occhiali di protezione

Indossare una protezione per la respirazione

Indossare il casco

Indossare la protezione delle mani

Indossare indumenti di protezione

Indossare scarpe di protezione

Rischio di esplosione!

Leggere il manuale di istruzioni

Protezione ambientale

Rifiuti elettrici e batterie, comprese le batterie a litio, non devono essere smaltiti con i rifiuti domestici. Riciclare dove esistono strutture idonee. Verificare con le autorità locali o con il rivenditore per consigli sul riciclaggio.

Pericolo di incendio!

Rischio di fulminazione!

Superfici calde - NON toccare!

NON utilizzare in caso di pioggia o in ambienti umidi!

Non bruciare le batterie!

Attenzione!

Conforme alle normative di legislazione e gli standard di sicurezza.

Abbreviazioni tecniche

V Volt
~, a.c. Corrente alternata
A, mA Ampere, milliampere
Ah Ampere ora (capacità della batteria)
Hz Hertz
— , d.c. Corrente continua
Wh Watt per ora

Specification

Capacità della batteria 6000 mAh / 72 Wh

Tempo di carica....<2 hours

Potenza assorbita....5V_2,4A/9V_2A

In uscita.... 12 V, avviatore, alta corrente

400A/9V 2A/5V 2.1A

Porta USB....5V_2,1A

Corrente di avviamento 150 A(< o = 5 secondi)

Corrente di picco....400 A

Dimensioni massime del motore....2.5 La benzina

Temperatura di esercizio -20°/60°C (32°/104°F)

Cicli di vita della batteria....>1000

Tempo di carica della batteria....2 ore circa

Dimensioni (L x P x S)....151 x 25 x 81 mm

Peso 300 g

Potenza dei LED 100 Lumen

Nell'ambito del nostro sviluppo continuo, le specifiche dei prodotti Silverline possono subire variazioni senza preavviso.

Norme generali di sicurezza

ATTENZIONE: Leggere ed assimilare tutte le istruzioni. La non osservanza delle seguenti

istruzioni può causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Sicurezza dell'area di lavoro

- Mantenere l'area di lavoro pulita e adeguatamente illuminata. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti.

Sicurezza elettrica

- La spina di rete deve corrispondere alla presa. Non modificare la spina in alcun modo.

Non utilizzare adattatori con messa a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

- Evitare il contatto fisico con superfici con messa a terra come tubi, radiatori, fornelli e frigoriferi. Il rischio di scosse elettriche aumenta se il tuo corpo è messo a terra.

- Non esporre gli utensili elettrici alla pioggia o all'umidità. L'infiltrazione di acqua in un dispositivo elettrico aumenta il rischio di scosse elettriche.

Sicurezza personale

- È importante concentrarsi su ciò che si sta facendo e usare il buon senso quando si utilizza un elettroutensile. Non usare se si è stanchi o sotto l'effetto di droghe, alcol o medicinali. Un momento di disattenzione durante il funzionamento può provocare gravi lesioni personali.

- Utilizzare i dispositivi di protezione. Indossare sempre protezioni per gli occhi. Dispositivi di protezione come la maschera antipolvere, scarpe di sicurezza antiscivolo, casco oppure protezione acustica potranno ridurre il rischio di lesioni.

ATTENZIONE: Questo apparecchio non è destinato all'uso da parte di persone (inclusi i bambini) con capacità ridotte, fisiche o mentali o con mancanza di esperienza o di conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.

Sicurezza dell'avviatore di emergenza

• Non fare entrare in contatto i morsetti di piombo positivi e negativi. I morsetti sotto tensione che vengono a contatto l'uno con l'altro possono provocare lo scioglimento dei cavi e/o pericolo di incendio
  • Non tentare di avviare un veicolo la cui batteria perde, sia spaccata o comunque danneggiata
• Non tentare di avviare un veicolo con una batteria congelata. Prestare attenzione nel caso in cui si trasporti la batteria in un edificio in quanto c'è la possibilità che la batteria congelata possa perdere liquidi quando si adatta di nuovo alla temperatura normale
• A meno che la batteria del veicolo non sia di un tipo che non necessita manutenzione, controllare sempre che il livello degli elettroliti sia corretto prima di tentare di avviare il veicolo
• Le batterie al piombo emettono gas infiammabili, esplosivi, in particolare durante i tentativi di avviamento di un veicolo, NON FUMARE e non esporre il motorino di avviamento o la batteria del veicolo a fiamme libere o a superfici ad alta temperatura. La batteria al piombo in un veicolo rappresenta un serio rischio in presenza di gas infiammabile
  • Utilizzare esclusivamente in aree ben ventilate
• Indossare sempre quanti e occhiali protettivi quando si maneggiano batterie al piombo
• Rimuovere sempre tutti i gioielli in metallo prima di maneggiare batterie al piombo
• Essere consapevoli del fatto che abiti larghi e capelli lunghi possono rimanere impigliati nelle parti in movimento del motore. Quando si utilizza questo prodotto, raccogliere i capelli e allacciare gli indumenti larghi
• Nel caso in cui l'acido della batteria venga a contatto con pelle o indumenti, lavare la parte accuratamente con acqua e sapone. Se l'acido della batteria viene a contatto con gli occhi, lavare abbondantemente con acqua pulita e consultare un medico

• Utilizzare questo avviatore in condizioni completamente asciutte

- Se l'avviatore comincia a gonfiarsi durante l'utilizzo o durante la carica, DISCONNETTERE IMMEDIATAMENTE dalla corrente e smettere di utilizzarlo

- Se l'avviatore cominciasse a gonfiarsi, a fumare o se diventasse eccessivamente caldo, DISCONNETTERE IMMEDIATAMENTE e smettere di utilizzarlo

Sicurezza di batterie ai polimeri di litio e altre batterie

Sicurezza di batterie ai polimeri di litio e altre batterie le batterie a litio sono

infiammabili. Se usate, conservate o caricate in modo incorretto possono essere causa di incendio e di esplosione

• Tenere la batteria fuori dalla portata dei bambini
• Caricare SOLO batterie al litio progettate appositamente per questo caricatore
• Lasciare raffreddare le batterie per 15 minuti dopo la carica o l'uso prolungato. La mancata osservanza di queste istruzioni può causare un surriscaldamento o può dare vita a un incendio
• Quando non in uso le batterie devono essere conservate a temperatura ambiente (circa 20 °C).
• Assicurarsi che i contatti della batteria non vadano accidentalmente in cortocircuito quando non in uso. Tenere le batterie pulite; corpi estranei o sporcizia potrebbero causare un cortocircuito. Tenere lontano da altri oggetti metallici, ad esempio graffette, monete, chiavi, chiodi e viti
• In condizioni di uso improprio, del liquido può fuoriuscire dalla batteria. Questo liquido può causare irritazioni o ustioni della pelle. Evitare il contatto. In caso di contatto accidentale, sciacquare con acqua. Se il liquido viene a contatto con gli occhi, consultare un medico
• Non aprire, smontare, schiacciare, surriscaldare a temperature superiori ai 60 °C o bruciare. Non gettare nel fuoco o niente di simile
• Non permettere che i cavi/i morsetti/i poli della batteria positivo e negativo entrino in contatto con oggetti in metallo
• Assicurarsi di avere qualcuno intorno, quando si lavora con l'elettricità e le batterie, in particolar modo nel caso di batterie al piombo acido
• Se la batteria del veicolo va rimossa, rimuovere sempre prima il polo negativo/nero e poi quello positivo/rosso. Assicurarsi che TUTTI gli accessori elettrici del veicolo siano SPENTI prima di rimuovere la batteria
• Quando si opera con batterie al piombo acido, assicurarsi di avere sempre a portata di mano acqua, sapone e bicarbonato di sodio, in caso di contatto con la pelle da parte delle batterie acid

Familiarizzazione con il prodotto

1. Batteria ai polimeri di litio
2. Luci indicatrici a LED
3. Interruttore di accensione
4. Porta di ingresso a ricarica rapida
5. Torcia a LED
6. Porta USB di uscita 5 V 2,1 A
7. Uscita caricatore USB
8. Frese dell'avviatore di emergenza
9. Fresa di connessione ad alta corrente
10. Dispositivo intelligente di protezione dell'avviatore
11. Morsetto negativo (nero)
12. Morsetto positivo (rosso)
13. luce a LED rossa
14. luce a LED verde
15. Pulsante "Boost" dell'avviatore
16. Cavo USB 3 in 1
17. JSB
18. USB tipo micro
19. USB tipo C
20. Cavo Lightning
21. Custodia

Uso previsto

La batteria ai polimeri di litio viene utilizzata come un avviatore portatile ad alta corrente continua. La batteria di emergenza è anche capace di caricare o dare corrente ad altri dispositivi portatili tramite una porta USB 5 V 2,1 A e porte USB a ricarica rapida. È inoltre dotato di torcia con luce a LED luminosa / luce stroboscopica / segnale SOS.

Disimballare l'utensile

• Estrarre con cura l'utensile dalla confezione. Verificare di averlo disimballato completamente. Acquisire la necessaria familiarità con tutte le parti/funzionalità dell'utensile
• In caso di parti mancanti o danneggiate, sarà necessario far riparare o sostituire tali parti prima di utilizzare il prodotto

Prima dell'uso

Caricamento dell'avviatore di emergenza

IMPORTANTE: L'avviatore dovrebbe essere caricato completamente prima dell'uso. Caricarlo sempre su di una superficie solida, lontano da materiali combustibili e non lasciare mai incustodito durante la carica.

1. Inserire il cavo USB micro (18) nella Porta di ingresso a ricarica rapida (4) e il cavo USB (17) in una delle uscite USB

2. Assicurarsi che la porta USB sia ACCESA in modo da caricare l'avviatore al litio

NB: Per controllare lo stato della batteria premere l'interruttore di accensione (3) e gli indicatori alimentazione a LED (2) si illumineranno. Il numero di LED illuminati indicherà il livello di carica: 0=0%; 1=25%; 2=50%; 3=75%; 4=100%.

NB: Quando in carica, gli indicatori di carica a LED lampeggeranno in sequenza. A mano a mano che la carica procederà, le luci si fermeranno. Quanto maggiore sarà il numero di indicatori la cui luce si sarà stabilizzata, tanto maggiore sarà il livello di carica. L'avviatore sarà completamente carico quando i LED di tutti gli indicatori saranno stabili.

L'ATTENZIONE: Nel caso in cui l'avviatore dovesse cominciare ad emettere segnali sonori e impesse il processo di carica, DISCONNETTERE IMMEDIATAMENTE dalla presa di corrente e are di utilizzare. (Fare riferimento alla sezione "Risoluzione dei problemi".)

Funzionamento

Attenzione: Se l'avviatore cominciasse a gonfiarsi, a lumare o se diventasse eccessivamente DISCONNETTERE IMMEDIATAMENTE dalla presa di corrente o dalla batteria del veicolo e cre di utilizzarlo

NB: Quando la carica della batteria ai polimeri di litio diventa troppo bassa e non in grado di caricare, il dispositivo potrebbe cominciare ad emanare un segnale sonoro (bip) e potrebbe spegnersi. In quel caso, la batteria andrà ricaricata. (Vedi sezione "Caricamento dell'avviatore di emergenza".)

Caricare o alimentare dispositivi tramite porta USB

• Inserire la connessione necessaria, Micro USB (18) USB tipo C (19) o cavo Lightning (20), nel dispositivo da ricaricare e il cavo USB (17) nella porta adatta, sia essa l'uscita USB 5 V 2,1 A or l'uscita USB di caricamento veloce
• Premere l'interruttore di accensione (3) sull'avviatore per cominciare a caricar/alimentare il dispositivo
  Nota: Gli indicatori di alimentazione a LED (2) si illumineranno durante il periodo di carica/alimentazione per indicare il livello di carica rimanente nell'avviatore.
• Dopo aver caricato il dispositivo, disinserire il cavo USB 3 in 1 dall'avviatore (16)
  • L'avviatore si spegnerà automaticamente dopo 10 secondi dalla disconnessione

Utilizzare torcia/ luce stroboscopica/SOS a LED

• Premere l'interruttore di accensione (3) per approssimativamente 3 secondi per attivare la modalità torcia
• Premere brevemente l'interruttore di accensione per cambiare tra i diversi tipi di illuminazione in quest'ordine: Torcia-Stroboscopio-SOS-SPENTO

Per attivare nuovamente la modalità torcia, ripetere il primo passaggio.

Avviare un veicolo con batteria da 12 V

L'ATTENZIONE: Questo prodotto non è in grado di caricare la batteria di un veicolo. Non tere mai il cavo USB 3 in 1 connesso a una presa di corrente (16) all'avviatore in litio per tare la carica quando questo è connesso alla batteria della macchina.

ATTENZIONE: Utilizzare esclusivamente in un'area ben ventilata.

IMPORTANTE: Prima di tentare un avviamento, assicurarsi che la batteria ai polimeri di litio (1) abbia raggiunto almeno il 75% di carica. Verificare premendo l'interruttore di avviamento (3) per vedere quanti indicatori di carica a LED (2) si illuminano e assicurarsi che siano almeno 3 prima di tentare l'avviamento. (Vedi la sezione "Caricamento dell'avviatore di emergenza".)

IMPORTANTE: Con ogni veicolo, possono presentarsi variabili che non permettono un uso efficace dell'avviatore. Tra le possibili variabili possono esserci: le condizioni della batteria, l'elettronica del veicolo, il motore e il sistema di ignizione. Se il dispositivo di protezione intelligente (10) non permette alla batteria di connettersi o di avviare il veicolo, questo non è un difetto del dispositivo. La funzione del dispositivo di protezione intelligente è quella di proteggere il veicolo e l'utente da danni o lesioni.

Nota:

• Fare sempre riferimento al manuale del veicolo prima di utilizzare questo prodotto. Se la casa produttrice richiede una particolare sequenza di avviamento seguire il consiglio del produttore
• Seguire le normali procedure di partenza per quanto riguarda la pre-carica delle candellette, ecc.
• Non tentare di utilizzare il prodotto su un dispositivo che non sia un veicolo elettrico a 12 V con messa a terra negativa
  • Non utilizzare su veicoli con una batteria da 24 V e sistema elettrico
• Il sistema di avviamento lavora in parallelo con la batteria montata per fornire una maggiore capacità di corrente
• Se i cavi del sistema di avviamento non sono abbastanza lunghi da raggiungere il connettore positivo della batteria e un buon punto di collegamento negativo, il cavo negativo può essere prolungato con un cavo di un set di cavi di avviamento standard. Non estendere la lunghezza del cavo positivo dal sistema di avviamento
• Questo sistema di avviamento sarà efficace solo quando il motore del veicolo e i sistemi a esso relativi funzioneranno normalmente e la batteria del veicolo sarà in uno stato funzionale, ma parzialmente scarica
• Una volta che l'avviatore è stato utilizzato per avviare un veicolo, potrebbe essere necessario ricaricarlo prima di poterlo riutilizzare
• Assicurarsi che la batteria e il sistema di ricarica vengano controllati se la partenza è un problema regolare

• Le dimensioni del veicolo che questo avviatore può avviare dipendono dalla carica presente nella batteria del veicolo. Una carica molto bassa limiterà le dimensioni del veicolo avviabile. Come linea guida approssimativa possiamo sostenere che il prodotto supporta motori a benzina fino a 2200 cm3

•

ATTENZIONE: Se i poli dei morsetti non sono connessi correttamente c'è un potenziale di esplosione. Il morsetto rosso positivo (12) va connesso al polo positivo (+) della batteria, e il morsetto nero negativo (11) va connesso al polo negativo (-) della batteria. Entrambi i ovono avere una buona connessione. Invertire la polarità potrebbe causare danni al veicolo o latore e potrebbe causare un rischio di esplosione/di formazione di scintille.

• Assicurarsi che tutti i sistemi di accessori del veicolo (fari, radio, ecc.) siano spenti
• Verificare che il veicolo sia a folle e che il freno di stazionamento sia inserito
• Stabilire quale connettore batteria del veicolo è positivo e quale è negativo. La batteria del veicolo mostrerà “+” e “-” a fianco del terminale della batteria corrispondente. Il cavo collegato al polo positivo può essere di colore rosso o potrebbe avere un contrassegno rosso per indicare che è positivo. In caso di dubbio sulla polarità, consultare un tecnico del veicolo

• Se il connettore positivo della batteria nel veicolo è corroso o sporco, pulirlo con una spazzola di ferro adatta ad assicurare un buon contatto con il morsetto del sistema di avviamento

• Inserire la presa di connessione blu ad alta corrente (9) saldamente nella presa dell'avviatore (8), assicurandosi sempre che le polarità corrispondano (Fig I)

• Connettere il morsetto rosso positivo al polo positivo della batteria, assicurandosi che sia ben collegato e che non possa entrare in nessun modo in contatto con parti del veicolo in metallo
• Connettere il morsetto nero negativo (9) al polo negativo della batteria, assicurandosi che sia ben collegato

Nota: Se la temperatura è al di sotto di 32°F / 0°C, attendere qualche minuto prima di avviare il veicolo.

IMPORTANTE: Prima di mettere in moto, fare riferimento alla tabella "Dispositivo di protezione intelligente" per controllare la carica della batteria e decidere se tentare l'avvio del veicolo

1. Procedere con la messa in moto del veicolo, tuttavia evitando di girare la chiave per un periodo superiore a 5 secondi alla volta

ATTENZIONE: Questo avviatore è stato progettato per essere utilizzato in periodi di breve durata. NON tentare di avviare un motore per più di 5 secondi. Questo danneggerebbe il dispositivo. Lasciar passare un periodo di 60 secondi per permetterne il raffreddamento prima di poter essere utilizzato nuovamente.

Nota: I cavi e i morsetti sono connessi al dispositivo di protezione intelligente (10), che ha in dotazione un meccanismo di blocco nel caso in cui l'avviamento si prolunghi oltre i 5 secondi. Il dispositivo entrerà quindi in un periodo di pausa di 60 secondi, indicato sul dispositivo dalla luce a LED verde lampeggiante (14). Una volta che la luce a LED verde sarà fissa, si potrà rìtentare l'avviamento.

Nota: Se l'avviatore al litio dovesse surriscaldarsi, il dispositivo di protezione intelligente è dotato di un sistema che ne previene il funzionamento.

1. Se il veicolo non si avvia, aspettare 60 secondi prima di ritentare

2. Una volta avviato il veicolo, disconnettere il connettore di alta corrente dalla batteria ai polimeri di litio (1), il morsetto nero negativo (-) prima e il morsetto rosso positivo (+) dopo

IMPORTANTE: Se il veicolo non si avvia dopo 5 tentativi consecutivi, resettare il dispositivo di sicurezza. Per farlo, premere il pulsante di reset del dispositivo di sicurezza dell'avviatore (15) prima di tentare nuovamente. (Dovrete attendere un minimo di 60 secondi prima di premere il pulsante "boost".)

Dispositivo di sicurezza dell'avviatore (Fig. II)
Stato delle luci LED Descrizione	Azioni
Luce a LED verde fissa Polarità	corretta di cavi'morsetti, il voltaggio dell'avviatore a litio è maggiore di 11 V e la batteria del veicolo è al di sotto del punto limite specificato	Si può provare ad avviare il veicolo
Luce a LED verde intermittente e dispositivo di sicurezza che emette bip	La batteria del veicolo è scarica	Premere il pulsante "Boost" sull'avviatore. Attendere che la luce LED verde diventi fissa e poi, entro i successivi 30 secondi, provare ad avviare il veicolo
Luce a LED rossa fissa e dispositivo di sicurezza che emette bip	La connessione è incorretta. I cavi/morsetti non corrispondono alle polarità, c'è un cortocircuito nella batteria del veicolo o il voltaggio dell'avviatore è incorretto	Non provare ad avviare il veicolo. Disconnettere la presa di connessione ad alta corrente e rimuovere i morsetti dai terminali della batteria. Riconnettere i morsetti alle polarità corrette della batteria (vedi sezione "Avviare un veicolo con batteria da 12 V") e in seguito connettere la presa di connessione ad alta corrente all'avviatore Nota: La causa di questo problema deve essere stabilita prima di ogni ulteriore tentativo di accensione del veicolo con l'avviatore al litio
Nessuna luce né emissione di bip	La batteria del veicolo potrebbe essere danneggiata	Disconnettere la presa di connessione ad alta corrente e rimuovere i morsetti dai terminali della batteria. Riconnettere i morsetti alle polarità corrette della batteria e all'avviatore. Se non compare nessuna luce a LED verde fissa, premere il bottone "Boost".

ATTENZIONE: Se l'avviatore diventasse bollente, disconnetterlo dal cavo e farlo raffreddare completamente prima di riprovare a utilizzarlo.

Manutenzione

NB: L'avviatore è fornito di una batteria ai polimeri di litio interna. Questa batteria non è sostituibile e va smaltita nella maniera più appropriata una volta non più funzionante. Una pratica di caricamento effettuata in maniera impropria può prolungare la vita della batteria.

- Caricare il dispositivo completamente ogni 3-4 mesi, quando non si utilizza regolarmente, di modo da mantenere in vita la batteria ai polimeri di litio

Pulizia

• Mantenere l'avviatore pulito. Rimuovere sempre polvere/particelle
• Pulire con una spazzola morbida o un panno asciutto
• Assicurarsi che i morsetti di avviamento (positivi e negativi) siano sempre puliti. Contatti elettrici sporchi potrebbero compromettere seriamente le prestazioni del prodotto
  • Pulire i morsetti con una spazzola morbida
  • Non utilizzare MAI acqua o detergenti alcolici per pulire il dispositivo

Conservazione

• Conservare completamente carico. L'unità manterrà la carica da 6 a 12 mesi, ma dovrebbe comunque essere caricata prima dell'utilizzo seguente, se rimasta inutilizzata per lungo tempo
• Conservare il prodotto in un posto sicuro, asciutto e fresco (-10°/30°C) fuori dalla portata dei bambini
• Se conservato in un veicolo, assicurarsi che l'unità, in particolare la batteria ai polimeri di litio (1), non possa muoversi

Smaltimento

Rispettare sempre le normative nazionali per lo smaltimento di elettroutensili non più funzionali e non riparabili

• Non gettare elettroutensili, batterie o altre apparecchiature elettriche ed elettroniche (RAEE) con i rifiuti domestici
• Contattare l'ente locale per lo smaltimento dei rifiuti e per informazioni sul modo corretto di disporre di elettroutensili o batterie

Risoluzione dei problemi

Problema Possibile causa Solutuzione
L'avviatore non si spegne quando si preme l'interruttore di accensione (3)	Interruttore automatico spento	Disconnettere i cavi e i dispositivi collegati all'avviatore per circa 10 secondi e l'unità dovrebbe spegnersi automaticamente
L'avviatore non si accende quando si preme l'interruttore di accensione	Il gruppo batteria ai polimeri di litio (1) è scarico	Caricare l'unità, da una presa di corrente alla porta di carica ad ingresso veloce (4). Se dopo la carica, il dispositivo non si accende, la batteria potrebbe aver raggiunto il termine della durata della sua vita in servizio e dovrà essere smaltita secondo le normative locali (vedi la sezione "Smaltimento")
Durante la carica, l'avviatore si ferma e comincia ed emettere segnali sonori	C'è un problema con il procedimento di carica; il gruppo batteria ai polimeri di litio ha rilevato un problema	1. Premere l'interruttore On/Off per 10-30 secondi per forzare il continuamento della carica e, possibilmente, correggere il problema di carica2. Dopo aver premuto il pulsante di accensione, disconnettere il caricabatteria dalla presa di corrente e lasciare che l'avviatore si resetti3. Riconnettere la presa di corrente all'avviatore per verificare che l'unità torni a caricarsi normalmente4. Se l'unità interrompe nuovamente la carica e comincia ad emettere segnali sonori, DISCONNETTERE IMMEDIATAMENTE dall'alimentazione e smettere di utilizzare. Consultare un tecnico autorizzato Silverline.NB: Quando si preme l'interruttore di accensione, la luce a LED (5) si illuminerà. Dopo aver disconnesso il caricabatteria, la luce a LED potrebbe spegnersi (vedi la sezione "Utilizzare torcia/ luce stroboscopica/SOS a LED") prima di riconnettere il caricabatteria
Il gruppo batteria ai polimeri di litio diventa bollente durante l'utilizzo/comincia a gonfiarsi	Il gruppo batteria ai polimeri di litio è difettoso	DISCONNETTERE tutto e smettere di utilizzare. Contattare dei tecnici autorizzati Silverline

Garanzia Silverline Tools

Questo prodotto Silverline è protetto da una garanzia di 3 anni

Per attivare la garanzia di 3 anni è necessario registrare il prodotto sul sito www.silverlinetools.com entro 30 giorni dalla data d'acquisto. La data d'inizio del periodo di garanzia corrisponde alla data d'acquisto riportata sullo scontrino di vendita.

Registrazione dell'acquisto

Accedere al sito: silverlinetools.com e selezionare il tasto registra per inserire:

• Dati personali
  • Informazioni sul prodotto

Una volta che queste informazioni sono state inserite, Il vostro certificato di garanzia sarà inviato per posta elettronica nel formato PDF. Si prega di stampare e conservare il Certificato insieme alla ricevuta d'acquisto.

Termini e condizioni

Il periodo di garanzia decorre dalla data dell'acquisto presso il rivenditore indicata sulla ricevuta d'acquisto.

SI PREGA DI CONSERVARE LA RICEVUTA D'ACQUISTO

Nel caso in cui il prodotto risultasse difettoso entro 30 giorni dalla data d'acquisto, sarà necessario restituirlo al punto vendita presso cui è stato acquistato, presentando la ricevuta e spiegando chiaramente la natura del difetto riscontrato. Il prodotto difettoso sarà sostituito o sarà rimborsato l'importo d'acquisto.

Nel caso in cui il prodotto risultasse difettoso dopo 30 giorni dalla data d'acquisto, sarà necessario inviare una richiesta di indennizzo in garanzia a:

Le richieste di indennizzo devono essere presentate durante il periodo della garanzia. Affinché la richiesta sia approvata, è necessario presentare anche la ricevuta d'acquisto originale, indicando il luogo e la data dell'acquisto del prodotto e il proprio nome e indirizzo.

Sarà necessario inoltre fornire una descrizione dettagliata del guasto riscontrato.

Le richieste effettuate durante il periodo di garanzia saranno verificate da Silverline Tools per stabilire se il difetto del prodotto è dovuto a problemi di materiali o di lavorazione.

Le spese di spedizione non saranno rimborsate. Tutti i prodotti devono essere spediti puliti e in condizioni tali da garantire l'esecuzione della riparazione in modo sicuro. I prodotti devono essere imballati con cura per evitare danni o lesioni durante il trasporto. Silverline Tools si riserva il diritto di non accettare prodotti spediti in condizioni non idonee o non sicure.

Le riparazioni saranno eseguite da Silverline Tools o da un centro di riparazione autorizzato. La riparazione o la sostituzione del prodotto non estende o rinnova il periodo di garanzia.

Nel caso in cui determini che il prodotto e il difetto riscontrato sono coperti dalla garanzia, Silverline Tools provvederà a riparare l'utensile

gratuitamente (esclusi i costi di spedizione) o, a propria discrezione, a sostituirlo con un nuovo utensile.

Gli utensili o le parti trattenuti da Silverline Tools in cambio di un prodotto o componente sostitutivo diventano proprietà di Silverline Tools.

La riparazione o la sostituzione di un prodotto in garanzia estende i diritti del consumatore previsti per legge, senza modificarli.

Cosa copre la garanzia:

La riparazione del prodotto, nel caso in cui Silverline Tools determini che il problema sia dovuto a difetti dei materiali o difetti di lavorazione riscontrati durante il periodo della garanzia.

Nel caso in cui un componente non sia più disponibile o fuori produzione, Silverline Tools si riserva il diritto di sostituirlo con un componente adeguato.

Prodotti acquistati e utilizzati all'interno dell'Unione Europea.

Cosa non copre la garanzia:

La Garanzia Silverline Tools non copre le riparazioni se il difetto è stato causato da:

La normale usura dei componenti per via dell'utilizzo del prodotto come indicato nelle istruzioni d'uso (ad esempio, lame, spazzole, cinghie, lampadine, batterie, ecc.).

La sostituzione di accessori forniti a corredo, come ad esempio punte, lame, fogli abrasivi, dischi di taglio e altri componenti correlati.

I danni accidentali, causati dall'uso improprio, dall'abuso e dalla manipolazione, conservazione e cura inadeguata dell'utensile da parte del proprietario.

L'uso del prodotto per fini non domestici.

La modifica o alterazione del prodotto.

Difetti causati dall'uso di parti e accessori che non siano componenti originali Silverline Tools.

Installazione difettosa (fatto salvo quando l'installazione viene eseguita da Silverline Tools). Riparazioni o alterazioni eseguite da terze parti che non siano la Silverline Tools o i centri di riparazione autorizzati da quest'ultima.

Richieste diversi dal diritto alla correzione degli errori con lo strumento denominato in queste condizioni di garanzia non sono coperti dalla garanzia.

Garanzia della batteria

Le batterie Silverline sono garantite per 30 giorni. Se si dovesse riscontrare un difetto, che sia di materiale o di fabbricazione, su una batteria registrata durante il periodo di garanzia della batteria, Silverline la sostituirà gratuitamente. Questa garanzia non si applica ad uso commerciale né si estende alla normale usura o ai danni a seguito di incidenti, abuso o uso improprio dell'utensile.

Introductie

Abbreviazioni tecniche

IT 3 anni di garanzia. Registra il tuo prodotto on-line entro 30 giorni dall'acquisto. Vengono applicati i termini e le condizioni generali.
