D11046X02 - Lavastoviglie SILVERLINE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavastoviglie
Marca	Silverline
Modello	D11046X02
Tipo di installazione	Indipendente
Dimensioni (A x L x P)	85 x 60 x 60 cm
Peso	45 kg
Alimentazione	220-240 V, 50 Hz
Classe energetica	A+
Livello di rumore	49 dB(A)
Capacità	12 coperti
Numero di programmi	6
Consumo d'acqua	10,5 L per ciclo
Sistema di asciugatura	Asciugatura a condensazione
Tipo di controllo	Pulsanti elettronici
Display	Indicatori LED
Caratteristiche di sicurezza	Sicurezza bambini, sistema anti-allagamento
Materiale interno	Acciaio inossidabile
Sistema di filtrazione	Filtro autopulente
Dispenser per detersivo	Sì
Dispenser per brillantante	Sì
Dispenser per sale	Sì
Cestelli regolabili	Cestello superiore regolabile

Domande frequenti - D11046X02 SILVERLINE

Come installare la lavastoviglie?

Assicurarsi che la posizione abbia un'alimentazione idrica e uno scarico. Livellare l'apparecchio utilizzando i piedini regolabili, collegare il tubo di carico a un'alimentazione di acqua fredda e il tubo di scarico a uno scarico del lavello. Eseguire un collegamento elettrico sicuro a una presa con messa a terra.

Quali detersivi devo usare?

Utilizzare solo detersivi specifici per lavastoviglie in polvere, gel o pastiglie. Evitare liquidi per lavaggio a mano per prevenire un'eccessiva formazione di schiuma.

Come pulire il filtro?

Rimuovere il cestello inferiore, svitare il gruppo filtro (ruotare in senso antiorario), sciacquare sotto acqua corrente e strofinare con una spazzola morbida se necessario. Rimontare e assicurarsi che sia bloccato correttamente.

Perché la lavastoviglie non si avvia?

Controllare che la porta sia chiusa e bloccata correttamente. Assicurarsi che il cavo di alimentazione sia inserito, che l'alimentazione idrica sia aperta e che il programma sia stato selezionato. Resettare spegnendo per 30 secondi.

Cosa significa il codice di errore E1?

L'errore E1 indica un problema di alimentazione idrica. Controllare che il tubo di carico non sia piegato, che il rubinetto dell'acqua sia completamente aperto e che la pressione dell'acqua sia sufficiente. Se persiste, pulire il filtro di carico.

Come regolare la durezza dell'acqua?

Fare riferimento al manuale utente per la procedura specifica. Tipicamente, si imposta il livello di durezza dell'acqua tramite il pannello di controllo dopo aver testato con una striscia reattiva. Regolare di conseguenza il dosaggio del sale.

Posso usare pastiglie tutto in uno?

Sì, ma assicurarsi che la pastiglia sia posizionata nel dispenser del detersivo. Per risultati ottimali, selezionare un programma che supporti le pastiglie e regolare le impostazioni del brillantante e del sale se necessario.

Come pulire i bracci irroratori?

Rimuovere i bracci irroratori svitandoli o sganciandoli. Sciacquare sotto acqua corrente e utilizzare uno stuzzicadenti per pulire gli ugelli ostruiti. Ricollegare saldamente.

Cosa fare se i piatti non si asciugano correttamente?

Assicurarsi che il brillantante sia riempito e il dosaggio sia impostato correttamente. Utilizzare un programma con una fase di asciugatura (es. intensivo). Aprire leggermente lo sportello dopo il ciclo per far fuoriuscire il vapore.

Come impostare l'avvio ritardato?

Premere ripetutamente il pulsante Ritardo per selezionare il tempo di ritardo desiderato (es. 1-24 ore). Avviare il programma; la lavastoviglie inizierà dopo il termine del periodo di ritardo.

MANUALE UTENTE D11046X02 SILVERLINE

PARTE I: Versione generica

Leggere attentamente questo manuale prima di utilizzare la lavastoviglie Conservare questo manuale per riferimenti futuri.

CONTENUTI

01	3	INFORMAZIONI DI SICUREZZA
02	8	PANORAMICA DEL PRODOTTO
03	9	USO DELLA LAVASTOVIGLIE
	9	Caricamento Del Sale Nell'addolcitore Consigli utilizzo cestello
04	11
	13	PULIZIA E MANUTENZIONE
	13	Cura esterna
	13	Cura interna
	13	Cura della Lavastoviglie
05	16
	17	ISTRUZIONI DI INSTALLAZIONE
	17	Collegamento alla fonte di alimentazione

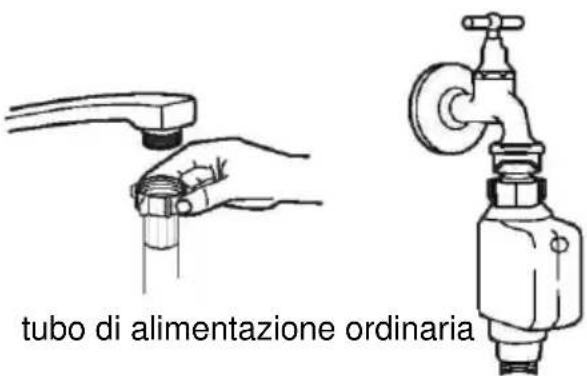

	18	Alimentazione dell'Acqua e Scarico
	19	Collegamento di Tubi di Scarico

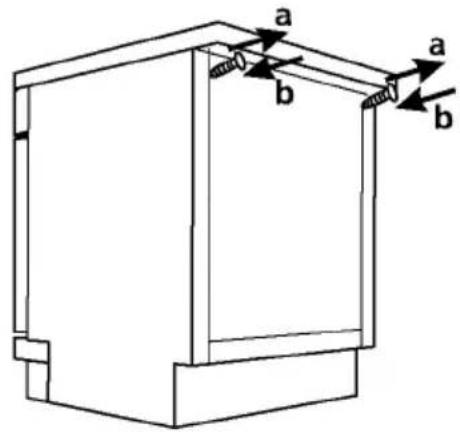

	20	Collocamento dell'apparecchiatura
	20	Installazione Indipendente

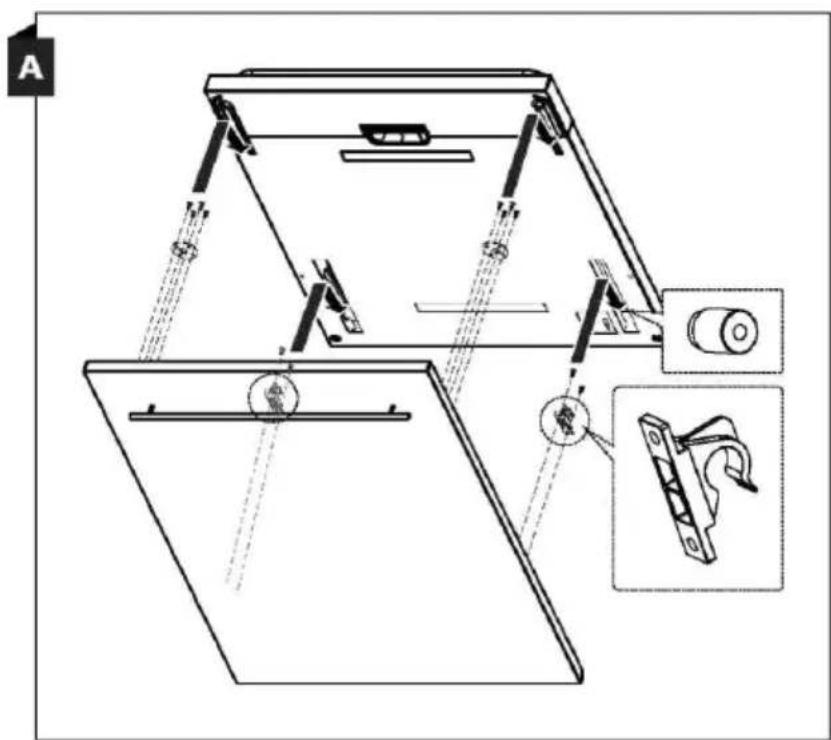

	20	Installazione ad incasso (modelli integrati)
06	21
	25	SUGGERIMENTI PER LA RISOLUZIONE DEI PROBLEMI
07	28	CARICAMENTO DEI CESTELLI

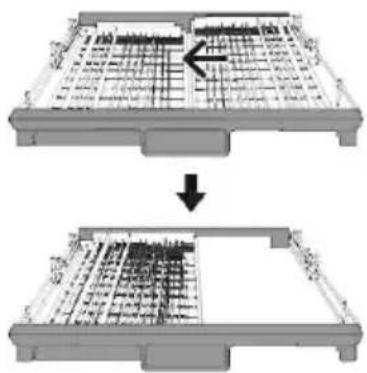

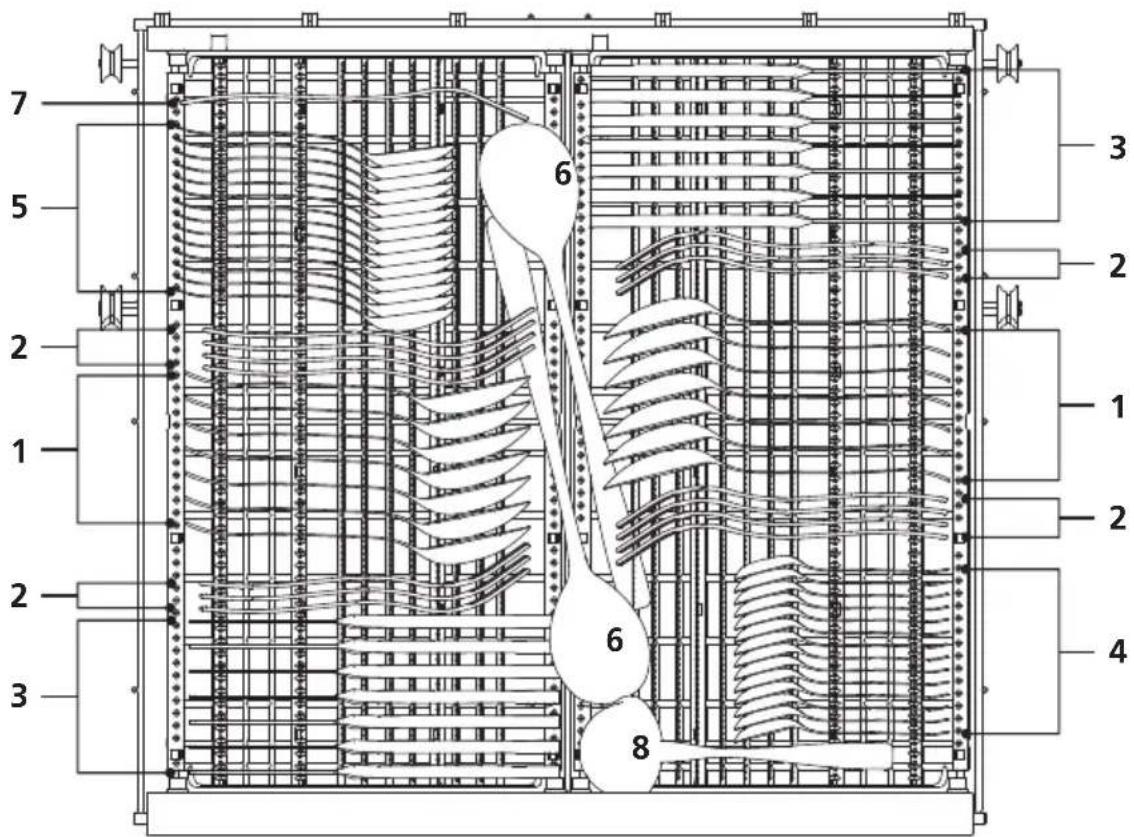

	31	Consigli d'uso portaposate

NOTA:

• Rivedere la sezione sui Suggerimenti per la risoluzione dei problemi vi aiuterà a risolvere alcuni problemi comuni da soli.
• Se non riesci a risolvere i problemi da solo, chiedere aiuto a un tecnico professionista.
• Il produttore, seguendo una politica di costante sviluppo e aggiornamento del prodotto, può apportare delle modifiche senza preavviso.
• Se smarrito o obsoleto, è possibile ricevere un nuovo manuale utente dal produttore o dal fornitore responsabile.

INFORMAZIONI DI SICUREZZA

AVVERTENZA

Quando si utilizza la lavastoviglie, seguire le precauzioni elencate di seguito:

• L'installazione e la riparazione possono essere eseguite solo da un tecnico qualificato
• L'apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui:

- cucine per il personale in negozi, uffici e altri ambienti di lavoro;

- fattorie;

- hotel, motel e altri ambienti residenziali;

-ambienti tipo bed and breakfast;

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni di età ed oltre e da persone con ridotte capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all'uso sicuro dell'apparecchiatura stessa e se ne hanno compreso i rischi.
• I bambini non devono giocare con l'apparecchiatura. La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione. (Per EN60335-1)

L'apparecchiatura non è stata intesa per essere usata da persone (compresi bambini) con capacità fisiche, sensoriali

limitate capacità mentali o prive di esperienza e conoscenze, a meno che non sia stata data loro supervisione o istruzioni sull'uso dell'apparecchio, da parte di una persona responsabile della loro sicurezza. (Per IEC60335-1)

• Il materiale di imballaggio potrebbe essere pericoloso per i bambini!
• Questa apparecchiatura è stata progettata unicamente per uso domestico.

Per evitare gli eventuali rischi di scosse elettriche, non immergere l'unità, il cavo o la presa in acqua o in altri liquidi.

• Scollegare la spina prima di effettuare la pulizia e la manutenzione dell'apparecchio.
• Utilizzare un panno morbido inumidito con sapone neutro, quindi utilizzare un panno asciutto per pulirlo di nuovo.

Istruzioni per la messa a terra

• Questo apparecchio deve collegato con messo a terra. In caso di malfunzionamento o guasto, la messa a terra ridurrà il rischio di scossa elettrica fornendo un percorso di minima resistenza della corrente elettrica. L'apparecchiatura è dotata di una spina per la messa a terra.
• La spina deve essere inserita in una presa di corrente adeguata, installata e con messa a terra in conformità ai codici e le ordinanze locali.
• Un collegamento improprio del conduttore di terra dell'apparecchiatura può provocare il rischio di scosse elettriche.

• Verificare con un elettricista qualificato o un rappresentante dell'assistenza se non si è sicuri che l'apparecchiatura sia correttamente messo a terra.

• Non modificare la spina fornita con l'apparecchiatura; se non si adatta alla presa.

• Far installare una presa adeguata da un elettricista qualificato.
• Non abusare, sedersi o stare in piedi sulla porta o sul cestello della lavastoviglie.
• Non utilizzare la lavastoviglie a meno che tutti i pannelli laterali non siano posizionati correttamente.
• Aprire la porta con molta attenzione se la lavastoviglie è in funzione, c'è il rischio che schizzi d'acqua.
• Non posizionare oggetti pesanti e non stare in piedi sulla porta quando è aperta. L'apparecchiatura potrebbe ribaltarsi in avanti.
• Durante il caricamento degli articoli da lavare:

1) Individuare gli oggetti taglienti in modo che non possano danneggiare la guarnizione della porta;

2) Avvertenza: I coltelli e altri utensili con punte affiliate devono essere caricati nel cestello con le punte verso il basso o posizionati in orizzontale.

- Alcuni detersivi per lavastoviglie sono fortemente alcalini. Possono essere estremamente pericolosi se ingeriti. Evitare il contatto con la pelle e gli occhi e tenere i bambini lontano dalla lavastoviglie quando la porta è aperta.

- Controllare che il detersivo in polvere non ci sia dopo il completamento del ciclo di lavaggio.

• Non lavare gli oggetti in plastica, a meno che non siano contrassegnati come lavabili in lavastoviglie o equivalenti.
• Per articoli in plastica non contrassegnati, consultare le raccomandazioni del produttore.
• Utilizzare solo detergenti e additivi per risciacquo raccomandati per una lavastoviglie automatica.
• Non utilizzare mai sapone, detersivo per bucato o detergente per le mani nella lavastoviglie.
• La porta non deve essere lasciata aperta, poiché ciò potrebbe aumentare il rischio di inciampare.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata al fine di evitare situazioni di pericolo.

• Durante l'installazione, l'alimentazione non deve essere eccessiva o pericolosamente piegato o schiacciato.
  • Non manomettere i controlli.
• L'apparecchiatura deve essere collegata alla valvola d'acqua utilizzando nuovi set di tubi. I vecchi set di tubi non dovrebbero essere riutilizzati.
• Per risparmiare energia, in modalità stand-by, l'apparecchiatura si spegne automaticamente mentre non viene eseguita alcuna operazione entro 15 minuti.
• Il numero massimo di coperti da lavare è 14.
• La pressione massima consentita per l'ingresso dell'acqua è di 1 MPa.
• La pressione massima consentita per l'ingresso dell'acqua è di 0,04 MPa.

Smaltimento

- Per lo smaltimento dell'imballaggio e dell'apparecchiatura, rivolgersi a un centro di raccolta. Pertanto, tagliare il cavo di alimentazione e rendere inutilizzabile il dispositivo di chiusura della porta.

- L'imballaggio in cartone è prodotto con carta riciclata e deve essere smaltito nella raccolta differenziata.

- Assicurando che questo prodotto venga smaltito correttamente si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e la salute umana che potrebbero invece derivare da uno smaltimento non corretto del prodotto stesso.

- Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio locale competente e il servizio di smaltimento dei rifiuti domestici.

- SMALTIMENTO: Non smaltire il prodotto come rifiuti municipali non classificati. Sarà necessario raccogliere separatamente questi rifiuti.

PANORAMICA DEL PRODOTTO

IMPORTANTE:

Per ottenere le migliori prestazioni dalla lavastoviglie, leggere tutte le istruzioni operative prima di utilizzarla per la prima volta.

Porta posate Cestello superiore
Cestello inferiore

NOTA:

Le immagini sono solo per riferimento, i diversi modelli possono essere diversi. Si prega di fare riferimento al proprio modello.

USO DELLA LAVASTOVIGLIE

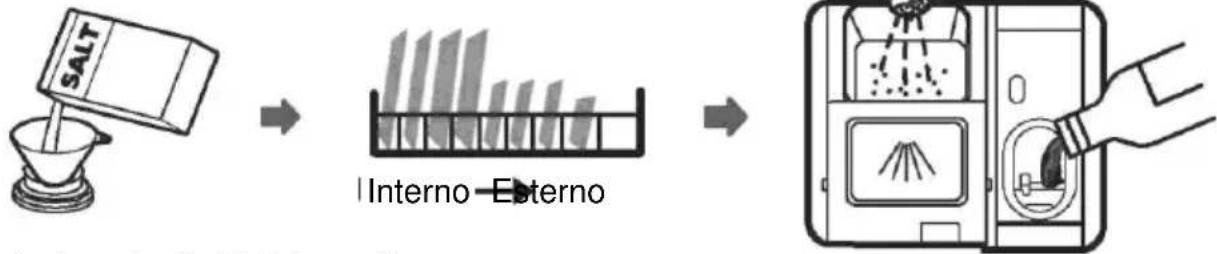

Prima di usare la lavastoviglie:

1. Inserire l'addolcitore d'acqua
2. Caricamento Del Sale Nell'addolcitore
3. Caricare del cestello

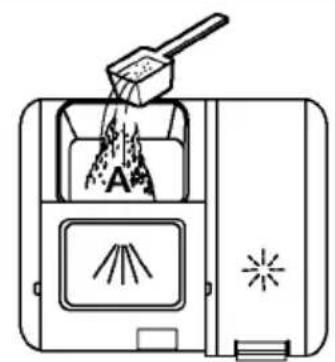

4. Riempire il dispenser

Consultare la sezione 1 "Addolcitore d'acqua" della PARTE II: Versione speciale, se è necessario impostare l'addolcitore dell'acqua.

Caricamento Del Sale Nell'addolcitore

NOTA:

Se il modello non presenta l'addolcitore d'acqua, si può saltare questa sezione. Utilizzare sempre sale per lavastoviglie. Il contenitore del sale si trova sotto il cestello inferiore e deve essere riempito che spiegato come segue:

AVVERTENZA

- Utilizzare solo sale appositamente progettato per l'uso in lavastoviglie!

Tutti gli altri tipi di sale non specificamente progettati per l'uso in lavastoviglie, in particolare il sale da cucina, danneggeranno l'addolcitore dell'acqua. In caso di danni causati dall'uso di sali non idonei, il produttore non fornisce alcuna garanzia né è responsabile per eventuali danni verificatisi.

- Riempire solo di sale prima di eseguire un ciclo.

Questo eviterà che grani di sale o acqua salata, che potrebbero essere stati divisi, restino sul fondo dell'elettrodomestico per un periodo di tempo tale da causare corrosione.

Seguire i passaggi seguenti per aggiungere sale per lavastoviglie:

1. Rimuovere il cestello inferiore e svitare il tappo del serbatoio.

2. Posizionare l'estremità dell'imbuto (se fornito in dotazione) nel foro e introdurre circa 1,5 kg di sale per lavastoviglie.

3. Riempire il contenitore del sale fino al limite massimo con acqua. È normale che una piccola quantità d'acqua fuoriesca dal contenitore del sale.

4. Dopo aver riempito il contenitore, riavvitare saldamente il tappo.

5. La spia del sale smetterà di essere dopo che il contenitore del sale è stato riempito di sale.

6. Immediatamente dopo aver riempito il sale nel contenitore del sale, è necessario avviare un programma di lavaggio (si consiglia di utilizzare un programma breve). In caso contrario, il sistema di filtro, la pompa o altre parti importanti della macchina potrebbero essere danneggiati dall'acqua salata. Questo è fuori garanzia.

NOTA:

• Il contenitore del sale deve essere riempito quando si accende la relativa spia ( ) nel pannello di controllo. A seconda di quanto bene si dissolve il sale, la spia del sale potrebbe essere ancora accesa anche se il contenitore del sale è pieno. Se nel pannello di controllo non è presente la spia di controllo del sale (per alcuni Modelli), è possibile valutare quando caricarlo nell'addolcitore in base ai cicli eseguiti dalla lavastoviglie.
• Se è stato versato del sale, eseguire un ammollo o un programma rapido per rimuoverlo.

Regolazione del cestello superiore

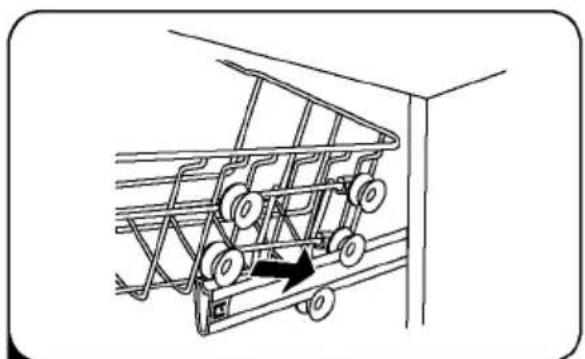

Tipo 1:

L'altezza del cestello superiore può essere facilmente regolata per accogliere piatti più alti sia nel cestello superiore che in quello inferiore.

Per regolare l'altezza del cestello superiore, seguire questi passaggi:

1 Estrarre il cestello superiore.

2 Rimuovere il cestello superiore.

3 Reinserire il cestello superiore sui rulli superiori o inferiori.

4 Spingere il cestello superiore.

Tipo 2:

1 Per sollevare il cestello superiore, è sufficiente sollevare il cestello superiore al centro di ogni lato, fino a quando il cestello si blocca nella posizione superiore. Non è necessario sollevare la maniglia di regolazione.

2 Per abbassare il cestello superiore, sollevare le maniglie di regolazione su ogni lato per rilasciare il cestello e abbassarlo nella posizione inferiore.

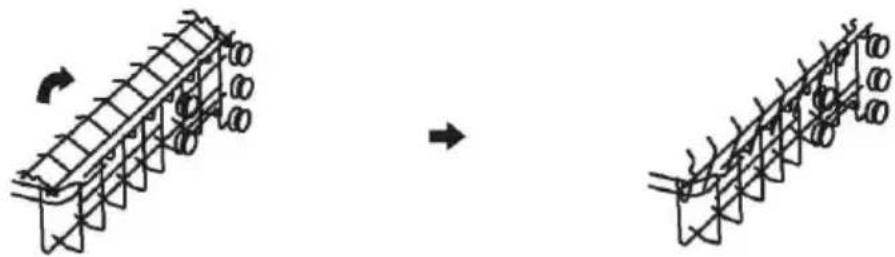

Ripiegamento del porta tazze

Per fare spazio agli oggetti più alti nel cestello superiore, sollevare il porta tazze verso l'alto. A questo si possono appoggiare i calici alti. È inoltre possibile toglierlo quando non è necessario per l'uso.

Ripiegamento del porta piatti

I separatori del cestello inferiore sono utilizzati per reggere i piatti e un vassoio. Possono essere abbassati per fare più spazio a oggetti di grandi dimensioni.

PULIZIA E MANUTENZIONE

Cura esterna

La porta e la guarnizione della porta

Pulire regolarmente le guarnizioni dello sportello con un panno morbido inumidito per rimuovere i depositi di cibo. Durante il caricamento della lavastoviglie, i residui di cibo e bevande possono gocciolare sui lati della porta della lavastoviglie. Queste superfici si trovano all'esterno dell'armadio e non sono accessibili dall'acqua dai bracci irroratori. Eventuali depositi devono essere cancellati prima della chiusura della porta.

Pannello di controllo

Se è necessaria la pulizia, pulire il pannello di controllo solo con un panno morbido inumidito.

AVVERTENZA

• Per evitare l'infiltrazione di acqua nella serratura della porta e nei componenti elettrici, non utilizzare un detergente spray di alcun tipo.
• Non utilizzare mai detergenti abrasivi o pagliette abrasive sulle superfici esterne, perché potrebbero graffiare la finitura dell'apparecchiatura. Alcuni asciugamani di carta possono anche graffiare o lasciare segni sulla superficie.

Cura interna

Sistema di filtraggio

Il sistema di filtraggio nella base della cabina di lavaggio trattiene i detriti grossolani dal ciclo di lavaggio. I detriti grossolani raccolti possono causare l'intasamento dei filtri. Controllare regolarmente le condizioni dei filtri e pulirli se necessario sotto acqua corrente. Seguire i passaggi seguenti per pulire i filtri nell'armadio.

NOTA:

Le immagini sono solo per riferimento, i diversi modelli del sistema di filtraggio e i bracci di spruzzo possono essere diversi.

1 Tenere il filtro a maglia grossa e ruotarlo in senso antiorario per sbloccare il filtro. Sollevare il filtro verso l'alto e fuori dalla lavastoviglie.

2 Il filtro a maglia fine può essere rimosso dalla parte inferiore del gruppo filtro. Il filtro a maglia grossa può essere staccato dal filtro principale schiacciando delicatamente le linguette in alto e estraendolo.

3 I residui di cibo più grandi possono essere puliti sciacquando il filtro sotto l'acqua corrente. Per una pulizia più accurata, utilizzare una spazzola per la pulizia morbida.

4 Rimontare i filtri nell'ordine inverso allo smontaggio, sostituire l'inserto del filtro e ruotare in senso orario fino alla freccia di chiusura.

AVVERTENZA

• Non stringere eccessivamente i filtri. Riposizionare i filtri in sequenza in modo sicuro, altrimenti detriti grossolani potrebbero entrare nel sistema e causare un blocco.
  • Non far partire mai la lavastoviglie senza i filtri in posizione corretta. La sostituzione errata del filtro può ridurre il livello di prestazioni dell'apparecchiatura e danneggiare piatti e utensili.

Bracci spruzzatori

È necessario pulire regolarmente i bracci irroratori poiché sostanze chimiche e acqua dura ostruiscono i getti e i cuscinetti del braccio irroratore.

Per installare i bracci spruzzatori, procedere come segue:

1 Per rimuovere il braccio spruzzatore superiore, tenere fermo il dado al centro e ruotare il braccio in senso antiorario.

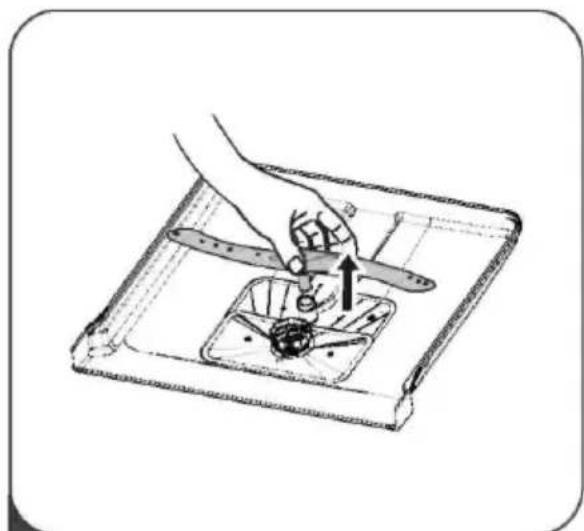

2 Per rimuovere il braccio spruzzatore inferiore, estrarlo verso l'alto.

3 Lavare i bracci con acqua calda e sapone e utilizzare una spazzola morbida per pulire i fori dei getti. Sostituirli dopo averli risciacquati accuratamente.

Precauzione gelo

Si prega di prendere misure di protezione antigelo sulla lavastoviglie in inverno. Ogni volta dopo i cicli di lavaggio, operare come segue:

1. Interrompere l'alimentazione elettrica alla lavastoviglie alla fonte di alimentazione.
2. Scollegare l'alimentazione idrica e il tubo di ingresso dell'acqua dalla valvola dell'acqua.
3. Scaricare l'acqua dal tubo di ingresso e dalla valvola dell'acqua. (Usare una bacinella per raccogliere l'acqua)
4. Ricollegare il tubo di ingresso dell'acqua alla valvola dell'acqua.
5. Togliere il filtro dal tubo in fondo e utilizzare una spugna per assorbire l'acqua nel pozzetto.

Dopo ogni lavaggio

Dopo ogni lavaggio, spegnere l'alimentazione dell'acqua verso l'apparecchiatura e lasciare la porta leggermente socchiusa in modo che l'umidità e gli odori non rimangano intrappolati all'interno.

Rimuovere la spina

Prima di pulire l'apparecchiatura o eseguirne la manutenzione, rimuovere sempre la spina dalla presa.

Nessun solvente o pulizia abrasiva

Pulire le parti esterne e quelle in gomma della lavastoviglie, non utilizzare solventi o prodotti detergenti abrasivi. Utilizzare solo un panno, acqua calda e sapone. Per rimuovere macchie o aloni dalla superficie interna, utilizzare un panno inumidito con acqua e un po' di aceto o un prodotto per la pulizia specifico per lavastoviglie.

Quando non viene utilizzato per lungo tempo

Si consiglia di eseguire un ciclo di lavaggio con la lavastoviglie vuota, rimuovere poi la spina dalla presa, disattivare l'alimentazione d'acqua e lasciare la porta dell'apparecchiatura leggermente socchiusa. Ciò aiuterà le guarnizioni della porta a durare più a lungo e consentirà di prevenire la formazione di cattivi odori nell'apparecchiatura.

Spostamento del dispositivo

Se l'apparecchiatura deve essere spostata, provare a mantenerlo in posizione verticale. Se assolutamente necessario, può essere posizionato sul retro.

Guarnizioni

Uno dei fattori che causa la formazione di odori nella lavastoviglie è il cibo che rimane intrappolato nelle guarnizioni. La pulizia periodica con una spugna umida previene questo fenomeno.

ISTRUZIONI DI INSTALLAZIONE

AVVERTENZA

Pericolo di scossa elettrica

Scollegare l'alimentazione elettrica prima di installare la lavastoviglie. Il mancato rispetto di queste istruzioni potrebbe provocare morte o shock elettrico.

Attenzione

L'installazione dei tubi e delle apparecchiature elettriche deve essere eseguita da professionisti.

Collegamento alla fonte di alimentazione

AVVERTENZA

Per la sicurezza personale:

• Non utilizzare una prolunga o la spina di un adattatore con questa apparecchiatura.
• Non tagliare o rimuovere la messa a terra dal cavo di alimentazione in alcun caso.

Requisiti elettrici

Si prega di guardare l'etichetta di classificazione per conoscere la tensione nominale e collegare la lavastoviglie all'alimentazione appropriata. Utilizzare il fusibile richiesto 10A/13A/16A, il fusibile ritardato o l'interruttore automatico consigliato e fornire un circuito separato che serve solo questa apparecchiatura.

Collegamento elettrico

Accertarsi che la tensione e la frequenza dell'alimentazione corrispondano a quelle riportate sulla targhetta dei dati tecnici. Inserire la spina solo in una presa elettrica correttamente collegata a terra. Se la presa elettrica alla quale deve essere collegata l'apparecchiatura non è adatta alla spina, sostituire la presa, anziché utilizzare un adattatore o simili poiché potrebbero causare surriscaldamento e ustioni.

Assicurarsi della presenza di una adeguata messa a terra, prima dell'uso

Alimentazione dell'Acqua e Scarico

Collegamento ad acqua fredda

Collegare il tubo di alimentazione dell'acqua fredda a un connettore filettato da 3/4 (pollici) e assicurarsi che sia ben serrato in posizione. Se i tubi dell'acqua sono nuovi o non sono stati utilizzati per un lungo periodo di tempo, far scorrere l'acqua per assicurarsi che l'acqua sia pulita. Questa precauzione è necessaria per evitare il rischio di ostruzione dell'ingresso dell'acqua e danni all'apparecchiatura.

tubo di alimentazione di sicurezza

Informazioni sul tubo di alimentazione di sicurezza

Il tubo di alimentazione di sicurezza è costituito da doppie pareti. Il sistema del tubo garantisce il suo intervento bloccando il flusso di acqua in caso di rottura del tubo di alimentazione e quando lo spazio aereo tra il tubo di alimentazione stesso e il tubo corrugato esterno è pieno d'acqua.

AVVERTENZA

Un tubo flessibile collegato a uno spray per lavandino può esplodere se installato sulla stessa linea di galleggiamento della lavastoviglie. Se il lavandino ne ha uno, si consiglia di scollegare il tubo flessibile e tappare il foro.

Come collegare il tubo di alimentazione di sicurezza

1. Tirare I tubi di alimentazione di sicurezza completamente fuori dal vano portaoggetti situato sul retro della lavastoviglie.
2. Stringere le viti del tubo di alimentazione di sicurezza al rubinetto con filettatura da 3/4 pollici.
3. Accendere completamente l'acqua prima di avviare la lavastoviglie.

Come scollegare il tubo di alimentazione di sicurezza

1. Spegnere l'acqua.
2. Svitare il tubo di alimentazione di sicurezza dal rubinetto.

Collegamento di Tubi di Scarico

Inserire il tubo di scarico in un tubo di scarico con un diametro minimo di 4 cm o lasciarlo scorrere nel lavandino, evitando di piegarlo o piegarlo. L'altezza del tubo di scarico deve essere inferiore a 1000 mm. L'estremità libera del tubo non deve essere immersa in acqua per evitare il riflusso di esso.

Fissare saldamente il tubo di scarico in posizione A o B

Come drenare l'acqua in eccesso dai tubi

Se il lavandino è 1000 più in alto dal pavimento, l'acqua in eccesso nei tubi non può essere scaricata direttamente nel lavandino. Sarà necessario drenare l'acqua in eccesso dai tubi in una ciotola o in un contenitore adatto che viene tenuto all'esterno e più in basso rispetto al lavandino.

Uscita dell'acqua

Collegare il tubo di scarico dell'acqua. Il tubo di scarico deve essere montato correttamente per evitare perdite d'acqua. Accertarsi che il tubo di scarico dell'acqua non sia piegato o schiacciato.

Prolunga

Se è necessaria un'estensione del tubo di scarico, assicurarsi di utilizzare un tubo di scarico simile.

Non deve superare i 4 metri; altrimenti l'effetto di pulizia della lavastoviglie potrebbe essere ridotto.

Connessione a sifone

Il collegamento dei rifiuti deve essere ad un'altezza inferiore a 100 cm (massimo)

Collocamento dell'apparecchiatura

Posizionare l'apparecchiatura nella posizione desiderata. La parte posteriore dovrebbe poggiare contro il muro dietro di esso e i lati, lungo i mobili o le pareti adiacenti. La lavastoviglie è dotata di tubi di alimentazione e scarico dell'acqua che possono essere posizionati sul lato destro o sinistro per facilitare la corretta installazione.

LIVELLAMENTO DELL'APPARECCHIATURA

Una volta posizionata l'apparecchiatura per il livellamento, l'altezza della lavastoviglie può essere modificata regolando il livello di avvitamento dei piedini. In ogni caso l'apparecchiatura non deve essere inclinata di oltre 2°.

Applicare solo sulla lavastoviglie a libera

Installazione Indipendente

Raccordo tra carabine esistenti

L'altezza della lavastoviglie, 845 mm, è stata progettata per consentire il montaggio della macchina tra gli armadi esistenti della stessa altezza nelle cucine moderne. I piedi possono essere regolati in modo da raggiungere l'altezza corretta.

La parte superiore laminata della macchina non richiede particolari cure poiché è resistente al calore, ai graffi e alle macchie.

Sotto il piano di lavoro esistente

(Con installazione sotto un piano di lavoro) Nella maggior parte delle cucine componibili moderne c'è un solo piano di lavoro sotto il quale sono installati armadi ed elettrodomestici. In questo caso, rimuovere il piano di lavoro della lavastoviglie svitando le viti sotto il bordo posteriore del piano (a).

Attenzione

Dopo aver rimosso il piano di lavoro, le viti devono essere nuovamente avvitate sotto il bordo posteriore del piano (b).

L'altezza verrà quindi ridotta a 815 mm, come previsto dalle normative internazionali (ISO) e la lavastoviglie si adatterà perfettamente al piano di lavoro della cucina

Installazione da incasso (per il modello integrato)

Fase 1. Selezione della posizione migliore per la lavastoviglie

La posizione di installazione della lavastoviglie deve trovarsi vicino ai tubi di scarico e scarico esistenti e al cavo di alimentazione.

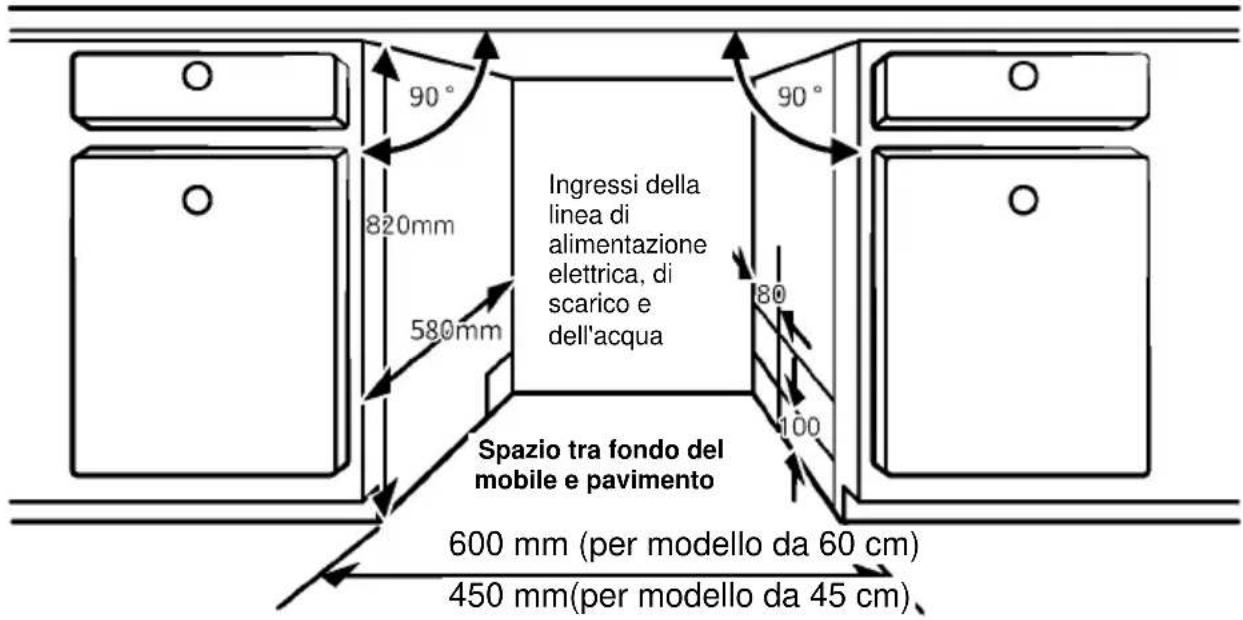

Illustrazioni delle dimensioni dell'armadio e della posizione di installazione della lavastoviglie. 1. Meno di 5 mm tra la parte superiore della lavastoviglie e del mobile e la porta esterna allineata al mobile.

1. Se la lavastoviglie è bloccata nell'angolo dell'armadio, dovrebbe esserci spazio all'apertura della porta.

NOTA:

A seconda della posizione della presa elettrica, potrebbe essere necessario praticare un foro sul lato opposto dell'armadio.

Fase 2. Dimensioni e installazione del pannello estetico

Il pannello estetico in legno potrebbe essere lavorato secondo i disegni di installazione.

Installare il gancio sul pannello estetico in legno (vedere figura 4A) e inserire il gancio nella fessura della porta esterna della lavastoviglie (vedere la figura 4B). Dopo aver posizionato il pannello, premere la parte superiore del pannello in legno per assicurarsi che il gancio in plastica sia fissato.

Fase 3. Fasi di installazione della lavastoviglie

Fare riferimento ai passaggi di installazione specificati nei disegni di installazione.

1. Fissare la striscia di condensa sotto la superficie di lavoro dell'armadio.
   Assicurarsi che la striscia di condensa sia a filo con il bordo della superficie di lavoro. (Fase 2)
2. Collegare il tubo di alimentazione all'alimentazione dell'acqua fredda.
3. Collegare il tubo di scarico.
4. Collegare cavo di alimentazione.
5. Posizionare la lavastoviglie in posizione. (Fase 4)
6. Livellare la lavastoviglie. I piedini posteriori possono essere regolati dalla parte anteriore della lavastoviglie ruotando la vite a croce nel mezzo della base della lavastoviglie usando un cacciavite a croce. Per regolare i piedini anteriori, utilizzare un cacciavite piatto e ruotare i piedini anteriori fino a quando la lavastoviglie è a livello. (Fase da 5 a 6)
7. Installare la porta del mobile sulla porta esterna della lavastoviglie. (Fase da 7 a 9)
8. La lavastoviglie deve essere fissata in posizione. Esistono due modi per farlo:
   A. Superficie di lavoro normale: Inserire il gancio di installazione nella fessura del piano laterale e fissarlo alla superficie di lavoro con le viti per legno.
   B. Piano di lavoro in marmo o granito: Fissare il lato con la vite.

Fase 4. Livellamento della lavastoviglie

La lavastoviglie deve essere a livello per il corretto funzionamento della lavastoviglie e le prestazioni di lavaggio.

1. Posizionare una livella a bolla sulla porta e sulla rastrelliera all'interno della vasca, come mostrato per verificare che la lavastoviglie sia a livello.
2. Livellare la lavastoviglie regolando le tre gambe di livellamento singolarmente.
3. Quando si livella la lavastoviglie, prestare attenzione a non lasciare cadere la

NOTA:

L'altezza di regolazione massima dei piedi è di 50 mm.

SUGGERIMENTI PER LA RISOLUZIONE DEI PROBLEMI

Prima Di Contattare Il Servizio Assistenza
Confrontare i grafici nelle pagine seguenti potrebbe far evitare di chiamare il servizio

Problema	Possibili cause	Cosa fare
La lavastoviglie non si avvia	Fusibile bruciato o interruttore automatico mal funzionante.	Sostituire il fusibile o ripristinare l'interruttore automatico. Rimuovere eventuali altri dispositivi che condividono lo stesso circuito con la lavastoviglie.
	L'alimentazione non è attiva.	Assicurarsi che la lavastoviglie sia accesa e che la porta sia ben chiusa. Assicurarsi che il cavo di alimentazione sia inserito correttamente nella presa a muro.
	La pressione dell'acqua è bassa	Controllare che l'acqua sia collegata correttamente e l'acqua sia aperta.
	La porta non è stata chiusa correttamente.	Assicurarsi di chiudere correttamente la porta e bloccarla.
Acqua non pompata dalla lavastoviglie	Tubo di scarico attorcigliato o intrappolato.	Controllare il tubo di scarico.
	Filtro intasato.	Controllare grossolanamente il filtro.
	Lavello della cucina intasato.	Controlla il lavello della cucina per assicurarti che stia drenando bene. Se il problema è il lavello della cucina che non si svuota, potrebbe essere necessario un idraulico piuttosto che un tecnico per le lavastoviglie.
Schiuma nella vasca	Detersivo sbagliato.Brillantante versato.	Utilizzare solo detersivo per lavastoviglie, per evitare la formazione di schiuma. Se ciò avviene, aprire la lavastoviglie e far evaporare la schiuma. Aggiungere 1 gallone di acqua fredda alla vasca. Chiudi la porta della lavastoviglie, quindi seleziona un ciclo. Inizialmente, la lavastoviglie scarica l'acqua. Aprire la porta dopo aver completato la fase di drenaggio e verificare se la schiuma è scomparsa. Ove necessario, ripetere.Pulire sempre immediatamente le fuoriuscite di brillantante.
Interno vasca macchiato	Potrebbe essere stato usato detergente con colorante.	Assicurarsi che il detergente non abbia coloranti.
Film bianco nelle superfici interne	Minerali e acqua dura.	Per pulire l'interno, utilizzare una spugna umida con detersivo per lavastoviglie e indossare guanti di gomma. Non usare mai detergenti diversi dai detersivi per lavastoviglie per il rischio di formazione di schiuma.
Ci sono macchie di ruggine sulle posate	Gli articoli interessati non sono resistenti alla corrosione.	Evitare di lavare oggetti non resistenti alla corrosione in lavastoviglie.
	Non è stato eseguito un programma dopo l'aggiunta del sale per lavastoviglie. Tracce di sale sono entrate nel ciclo di lavaggio.	Esegui sempre un programma di lavaggio senza stoviglie dopo aver aggiunto il sale. Non selezionare la funzione Turbo (se presente), dopo aver aggiunto il sale per lavastoviglie.
	Il coperchio del più morbido è allentato.	Controllare che il coperchio dell'addolcitore sia sicuro.
Bussare al rumore in lavastoviglie	Un braccio irroratore batte contro un oggetto in un cestino	Interrompere il programma e riorganizzare gli elementi che ostruiscono il braccio di spruzzo.
Rumore tintinnante in lavastoviglie	Le stoviglie sono sfuse nella lavastoviglie.	Interrompere il programma e riorganizzare le stoviglie.
Bussare al rumore nelle tubature dell'acqua	Ciò può essere causato dall'installazione in loco o dalla sezione trasversale delle tubazioni.	Ciò non influisce sulla funzione della lavastoviglie. In caso di dubbi, contattare un idraulico qualificato.
I piatti non sono puliti	I piatti non sono stati caricati correttamente.	Vedi PARTE II "Preparazione e caricamento dei piatti".
	Il programma non era abbastanza potente.	Seleziona un programma più intenso.
I piatti non sono puliti.	Non è stato erogato abbastanza detergente.	Usa più detersivo o cambia il detersivo.
	Gli articoli stanno bloccando il movimento dei bracci irroratori.	Riorganizzare gli oggetti in modo che lo spray possa ruotare liberamente.
	La combinazione del filtro non è pulita o non è inserita correttamente nella base dell'armadio. Ciò potrebbe causare il blocco dei getti del braccio di nebulizzazione.	Pulire e/o montare il filtro correttamente. Pulire i getti del braccio irroratore.
Opacità sul vetro.	Combinazione di acqua dolce e troppo detersivo.	Utilizzare meno detersivo in caso di acqua dolce e selezionare un ciclo più breve per lavare gli oggetti in vetro e pulirli.
Macchie bianche appaiono su piatti e bicchieri.	L'area dell'acqua dura può causare depositi di calcare.	Aggiungere più detersivo.
Segni neri o grigi sui piatti.	Gli utensili in alluminio hanno sfregato contro i piatti	Utilizzare un detersivo abrasivo delicato per eliminare tali segni.
Il detersivo è rimasto nel dispenser	I piatti bloccano il cappuccio del detersivo	Ricaricare i piatti correttamente.
I piatti non si asciugano	Caricamento errato	Caricare la lavastoviglie come suggerito nelle istruzioni.
	I piatti vengono rimossi troppo presto	Non svuotare la lavastoviglie subito dopo il lavaggio. Aprire leggermente la porta in modo che il vapore possa fuoriuscire. Togliere i piatti fino a quando la temperatura interna è sicura al fatto. Scaricare prima il cestello inferiore per evitare la caduta di acqua dal cestello superiore.
I piatti non si asciugano	È stato selezionato un programma errato.	Con un programma breve, la temperatura di lavaggio è inferiore, diminuendo le prestazioni di pulizia. Scegli un programma con un lungo tempo di lavaggio.
	Uso di posate con un rivestimento di bassa qualità.	Il drenaggio dell'acqua è più difficile con questi elementi. Posate o piatti di questo tipo non sono adatti per il lavaggio in lavastoviglie.

1. Cestello superiore:

Numero	Articolo
1	Tazze
2	Piattini
3	Bicchieri
4	Tazze
5	Vaso piccolo

2. Cestello inferiore:

Numero	Articolo
6	Vaso da forno
7	Piatti da dessert
8	Piatto da portata
9	Piatto fondo
10	Piatto ovale
11	Piatti da dessert in melamina
12	Ciotole in melamina
13	Ciotola in vetro
14	Ciotole da dessert

3. Porta posate:

Informazioni per la comparabilità

Test in conformità con EN60436

Capacità: 14 coperti

Posizione del cestello superiore: posizione

inferiore

Programmi: ECO

Impostazioni brillantante: Max

Impostazione dell'addolcitore: H3

Numero	Articolo
1	Cucchiai da minestra
2	Forchetta
3	Coltelli
4	Cucchiaino
5	Cucchiaino da dessert
6	Cucchiai da portata
7	Forchetta da portata
8	Mestolo

Consigli d'uso portaposate

Sollevare il cestello sinistro, regolarlo nella posizione inferiore, il cestello sinistro è piatto e quello destro su un lato.

Sollevare il cestello destro, sia il sinistro che quello destro sono piatti.

Spostare il cestello destro da destra a sinistra, due cestelli si sovrappongono.

Rimuovere il cestello destro dal vassoio, si ha solo il cestello sinistro.

PARTE II: Versione speciale

Leggere attentamente questo manuale prima di utilizzare la lavastoviglie e conservare questo manuale per riferimenti futuri.

CONTENUTI

01

USO DELLA LAVASTOVIGLIE

Pannello di controllo

Addolcitore d'acqua

Preparazione e caricamento di piatti

Funzione di brillantante e detergente

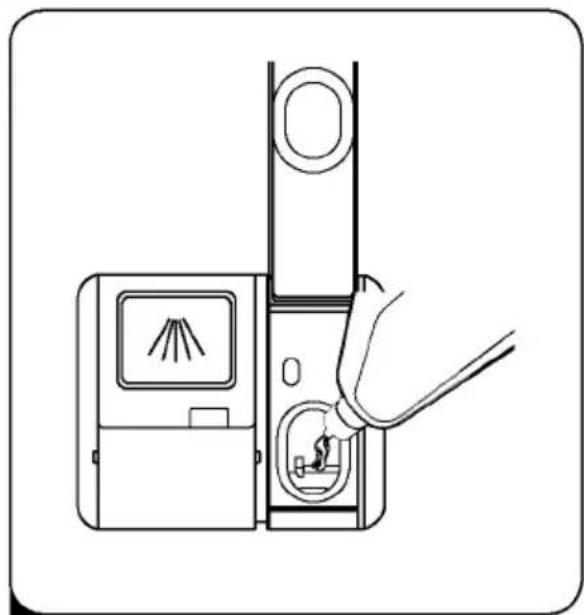

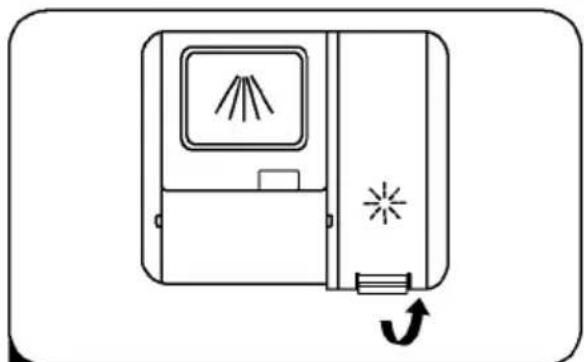

Riempimento del Dispenser del Brillantante

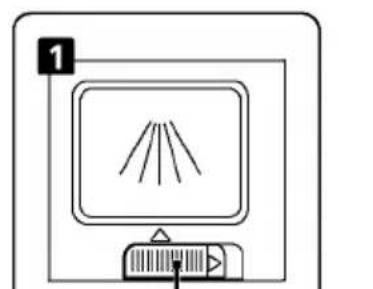

Riempimento del dispenser di detersivo

PROGRAMMAZIONE DELLA LAVASTOVIGLIE

Tabella dei Cicli di Lavaggio

Avvio Di Un Ciclo Di Lavaggio

Modifica Del Programma A Metà Ciclo

Dimenticanza nell'aggiungere piatti

02

03

04

CODICI DI ERRORE

INFORMAZIONI TECNICHE

NOTA:

• Se non riesci a risolvere i problemi da solo, chiedere aiuto a un tecnico professionista.
• Il produttore, seguendo una politica di costante sviluppo e aggiornamento del prodotto, può apportare delle modifiche senza preavviso.
• Se smarrito o obsoleto, è possibile ricevere un nuovo manuale utente dal produttore o dal fornitore responsabile.

GUIDA DI UTILIZZO RAPIDO

Si prega di leggere il contenuto corrispondente sul manuale di istruzioni per il metodo operativo dettagliato.

(Consultare la sezione 5 "ISTRUZIONI DI INSTALLAZIONE" della PARTE —: Versione generica.)

2 Rimozione del residuo più grande sulle posate

3 Caricamento dei cestelli

5 Selezione di un programma e funzionamento della lavastoviglie

USO DELLA LAVASTOVIGLIE

Pannello di controllo

Funzionamento (Pulsante)

1	Accensione	Premere il pulsante sulla lavastoviglie la spia si accende.
2	Programma	Premere questo tasto per selezionare il programma di lavaggio appropriato, l'indicatore del programma selezionato si accende
3	Ritardo	Premere il tasto per impostare il tempo di ritardo, la spia corrispondente si accende.
4	Mezzo carico	Quando si hanno circa o meno di 6 piatti e posate da lavare, è possibile scegliere questa funzione per risparmiare energia e acqua. (Può essere utilizzata solo con Intensivo, Universale, ECO, Cristalli e 90 minuti). Quando si preme questo tasto, la spia corrispondente si accende.
5	Extra asciugatura	Per asciugare le stoviglie in modo più completo. (Può essere usato solo con Intensivo, Universale, ECO , Cristalli, 90 Min) Quando si preme questo tasto, si accende la spia corrispondente.
6	Indicatore del programma	IntensivoGli articoli molto sporchi includono pentole e padelle. Con cibo incrostato.UniversalePer carichi normalmente sporchi, come pentole, piatti, bicchieri e pentole leggermente sporche.ECO Questo è il programma standard adatto a carichi normalmente sporchi, come pentole, piatti, bicchieri e padelle leggermente sporche.
6	Indicatore del programma	90Min Per carichi normalmente sporchi che richiedono un lavaggio rapido.
		RapidoUn lavaggio più breve per carichi leggermente sporchi che non necessitano di asciugatura.
Display
7	Spia di avvertenza	Brillantante Se la spia "è accesa, significa che la lavastoviglie ha un basso livello di brillantante e richiede una ricarica.
		Sale Se la spia "è accesa, significa che la lavastoviglie ha poco sale e deve essere ricaricata.
8	Pulsante ritardo	Per mostrare il tempo di ritardo (3/6/9/12 ore).

Addolcitore d'acqua

L'addolcitore deve essere impostato manualmente, utilizzando il quadrante di durezza dell'acqua.

L'addolcitore d'acqua è progettato per rimuovere minerali e sali dall'acqua, che avrebbero un effetto dannoso o negativo sul funzionamento dell'apparecchiatura. Più minerali ci sono, più difficile è la tua acqua.

L'addolcitore dovrebbe essere regolato in base alla durezza dell'acqua della zona. L'autorità idrica locale può impartire consigli riguardo la durezza dell'acqua della zona.

Regolazione del consumo di sale

La lavastoviglie è progettata per consentire la regolazione della quantità di sale consumata in base alla durezza dell'acqua utilizzata. Questo ha lo scopo di ottimizzare e personalizzare il livello di consumo di sale.

Seguire i passaggi seguenti per la regolazione del consumo di sale.

1. Aprire lo sportello, accendere l'apparecchio;
2. Premere il pulsante Programma per più di 5 secondi entro 60 secondi dopo l'accensione dell'apparecchiatura. Quando la spia sale lampeggia, con frequenza di 1Hz, significa che si sta eseguendo l'accesso alle impostazioni dell'addolcitore d'acqua
3. Premere il pulsante Programma per selezionare il set corretto in base al proprio ambiente, i set cambieranno nella seguente sequenza: H1->H2->H3->H4->H5->H6;
4. Premere il pulsante di accensione per terminare il modello impostato.

DUREZZA DELL'ACQUA				Livello dell'addolcitore	Consumo di sale (grammi/ciclo)
Tedesco °dH	France se °fH	Inglese °Clarke	Mmol/l
0-5	0-9	0-6	0 - 0.94	H1-> Rapido, Brillantezza leggera	0
6-11	10-20	7- 14	1.0-2,0	H2->90 Min, Brillantezza leggera	9
12- 17	21 -30	15-21	2.1 -3.0	H3-> 90 Min, Rapido, Brillantezza leggera	12
18-22	31 -40	22-28	3.1 -4.0	H4-> Eco, Brillantezza leggera	20
23-34	41 -60	29-42	4.1 -6.0	H5-> Eco, Rapido, Brillantezza leggera	30
35-55	61 -98	43-69	6.1 -9.8	H6->Eco 90 Min, Brillantezza leggera	60

1^ = 1.25^ = 1.78^ = 0.178mmol / l

L'impostazione della fabbrica: H3

Contattare la scheda idrica locale per informazioni sulla durezza l'alimentazione dell'acqua.

Si prega di controllare la sezione 3 "Caricamento del sale nell'addolcitore" della PARTE I: Versione generica, se la lavastoviglie non ha sale.

NOTA:

Se il modello non presenta l'addolcitore d'acqua, si può saltare questa sezione. Addolcitore d'acqua

La durezza dell'acqua varia da luogo a luogo. Se si utilizza acqua dura in lavastoviglie, si formeranno depositi sui piatti e sugli utensili. L'apparecchiatura è dotata di uno speciale addolcitore che utilizza sali appositamente studiati per eliminare calcare e minerali dall'acqua.

Preparazione e caricamento di piatti

• Prendi in considerazione l'acquisto di utensili identificati come lavabili in lavastoviglie.
• Per elementi particolari, selezionare un programma con la temperatura più bassa possibile.
• Per evitare danni, non togliere i bicchieri e le posate dalla lavastoviglie subito dopo la fine del programma.

Per lavare le seguenti posate/piatti

Non sono adatti

• Posate con manici in legno, corno, porcellana o madreperla
• Articoli in plastica non resistenti al calore
• Posate più vecchie con parti incollate che non resistono alla temperatura
• Posate o piatti incollati
  • Articoli in peltro o bottaio
• Cristallo
• Articoli in acciaio soggetti a ruggine
  • Piatti di legno
• Articoli realizzati in fibra sintetica

Sono parzialmente adatti

• Alcuni tipi di occhiali possono diventare opachi dopo un gran numero di lavaggi
  • Le parti in argento e alluminio tendono a scolorirsi durante il lavaggio
• I motivi smaltati possono sbiadirsi se la lavati spesso in lavastoviglie

Consigli per il caricamento della lavastoviglie

Rimuovere le grandi quantità di cibo avanzato. Ammorbidire i resti di cibo incrostato nelle padelle. Non sarà necessario sciacquare i piatti sotto all'acqua corrente.

Per migliori prestazioni da parte della lavastoviglie, seguire queste linee guida relative al caricamento.

Le caratteristiche e l'aspetto dei cestelli e dei cestelli per posate possono variare a seconda del modello.

Collocare gli oggetti nella lavastoviglie nel seguente modo:

• Oggetti come tazze, bicchieri, pentole / padelle, ecc. vanno rivolti verso il basso.
• Gli oggetti curvi, o quelli con rientranze, devono essere inclinati in modo che l'acqua possa defluire.
• Gli oggetti vanno impilati in modo sicuro affinché non possano ribaltarsi.
• Tutti gli utensili sono posizionati in modo tale che i bracci irroratori possano ruotare liberamente durante il lavaggio.
• Caricare oggetti vuoti come tazze, bicchieri, padelle ecc. con l'apertura verso il basso in modo che l'acqua non possa raccogliere nel contenitore o in una base profonda.
  • Piatti e posate non devono giacere l'uno dentro l'altro o coprirsi l'un l'altro
• Per evitare danni, gli occhiali non devono toccarsi.
• Il cestello superiore è progettato per contenere stoviglie più delicate e leggere come bicchieri, tazze da caffè e tazze da tè
• I coltelli a lama lunga riposti in posizione verticale rappresentano un potenziale pericolo!
• Posate lunghe e/o appuntite come i coltelli da intaglio devono essere posizionati orizzontalmente nel cestello superiore
• Non sovraccaricare la lavastoviglie. Ciò è importante per ottenere buoni risultati e per un ragionevole consumo energetico.

NOTA:

Gli oggetti molto piccoli non devono essere lavati in lavastoviglie poiché potrebbero facilmente cadere dai cestelli.

Rimozione dei piatti

Per evitare che l'acqua goccioli dal cestello superiore nel cestello inferiore, si consiglia di svuotare prima il cestello inferiore e poi il cestello superiore.

AVVERTENZA

Gli articoli saranno caldi! Per evitare i danni, non estrarre bicchieri e posate dalla lavastoviglie per circa 15 minuti dopo la fine del programma.

Caricamento del cestello superiore

Il cestello superiore è progettato per contenere stoviglie più delicate e leggere come bicchieri, tazze e piattini di caffè e tè, nonché piatti, ciotole e padelle poco profonde (purché non siano troppo sporche). Posizionare i piatti e le stoviglie in modo tale che non saranno mossi dallo spruzzo d'acqua.

Caricamento del cestello inferiore

Ti suggeriamo di posizionare oggetti di grandi dimensioni e quelli più difficili da pulire devono essere collocati nel cestello inferiore: pentole, padelle, coperchi, piatti da portata e scodelle, come mostrato nella figura sotto. È preferibile posizionare piatti da portata e coperchi sul lato dei cestelli per evitare di bloccare la rotazione del braccio di irrorazione superiore. Il diametro massimo consigliato per le piastre davanti al dispenser di detersivo è di 19 cm, questo per non ostacolarne l'apertura.

Caricamento del cestello posate

Le posate devono essere posizionate nel portaposate separatamente l'una dall'altra nelle posizioni appropriate e assicurarsi che gli utensili non si incastrino insieme, ciò potrebbe causare prestazioni scadenti.

AVVERTENZA

Non lasciare che nessun oggetto tocchi il fondo.

Caricare sempre utensili affiliati con la punta verso il basso!

Per un miglior risultato di lavaggio, caricare i cestelli facendo riferimento alle opzioni di caricamento standard nell'ultima sezione della PARTE I: Versione generica

Funzione di brillantante e detergente

Il brillantante viene rilasciato durante il risciacquo finale per evitare che l'acqua formi goccioline sui piatti che possano lasciare macchie e aloni. Esso migliora inoltre l'asciugatura, consentendo all'acqua di scivolare via dai piatti. Le lavastoviglie sono progettate per l'uso di brillantanti liquidi.

AVVERTENZA

Utilizzare solo brillantante di marca e per lavastoviglie. Non riempire mai il dispenser del brillantante con altre sostanze (ad es. detersivo per lavastoviglie, detersivo liquido). Ciò danneggerebbe l'apparecchio.

Quando ricaricare il brillantante

La regolarità della ricarica del dispenser del brillantante dipende dalla frequenza di lavaggio delle stoviglie e dall'impostazione del brillantante.

• L'indicatore del basso livello del brillantante ( ) apparirà sul display quando è necessaria una ricarica di brillantante.
• Non riempire eccessivamente il dosatore del brillantante.

Funzione di detergente

Gli ingredienti chimici che compongono il detergente sono necessari per rimuovere, frantumare ed eliminare tutto lo sporco dalla lavastoviglie. La maggior parte dei detersivi di qualità commerciale è adatta a questo scopo.

AVVERTENZA

• Uso corretto del detersivo
  Utilizzare solo detersivi specifici per lavastoviglie. Tieni il detersivo al fresco e asciutto.
  Non mettere il detersivo in polvere nel dispenser finché non si è pronti a lavare i piatti.

Il detersivo per lavastoviglie è corrosivo! Tenere i detersivi per lavastoviglie fuori dalla portata dei bambini.

Riempimento del Dispenser del Brillantante

1 Rimuovere il tappo del serbatoio di risciacquo sollevando l'impugnatura.

3 Chiudere il tappo.

2 Versare il brillantante nel dispenser, facendo attenzione a non riempirlo eccessivamente.

Regolazione del dispenser del brillantante

Per ottenere una migliore prestazione di asciugatura con poco brillantante, la lavastoviglie è stata progettata per regolare il consumo da parte dell'utente. Seguire i seguenti passaggi.

1. Aprire lo sportello, accendere l'apparecchio;
2. Entro 60 secondi dal passaggio 1, premere il pulsante Programma per più di 5 secondi e poi premere il pulsante Ritardo, per entrare nel modello impostato, l'indicazione del brillantante lampeggia come frequenza 1Hz.
3. Premere il pulsante Programma per selezionare il set corretto in base alle abitudini di utilizzo, i set cambieranno nella seguente sequenza: D1 ->D2->D3->D4->D5->D1. Più alto è il numero, maggiore è il brillantante che la lavastoviglie utilizza.
4. Premere il pulsante di accensione per terminare il modello impostato. L'impostazione della fabbrica: D3.

Livello brillantante	Selettore posizione
D1	Rapido, Brillantezza leggera
D2	90 min, Brillantezza leggera
D3	90 min, Rapido, Brillantezza leggera
D4	ECO, Brillantezza leggera
D5	ECO, Rapido, Brillantezza leggera

Riempimento del dispenser di detersivo

Farlo scorrere verso destra

Premere verso il basso

1 Scegliere in base alla situazione.

1. Aprire il tappo facendo scorrere il fermo di sgancio.
2. Aprire il tappo premendo il fermo di sgancio.

2 Aggiungere il detergente nella cavità più grande (A) per il ciclo di lavaggio principale. Per un migliore risultato di pulizia, soprattutto se si hanno stoviglie molto sporche, versare una piccola quantità di detersivo sullo sportello. Il detersivo aggiuntivo si attiva durante la fase di prelavaggio.

3 Chiudere lo sportello facendolo scorrere verso la parte anteriore e premendo poi verso il basso.

NOTA:

- Tenere presente che, a seconda dello sporco dell'acqua, l'impostazione potrebbe essere diversa.

PROGRAMMAZIONE DELLA LAVASTOVIGLIE

Tabella dei Cicli di Lavaggio

La tabella seguente mostra quali programmi sono i migliori per i livelli di residui di cibo e la quantità di detergente necessaria. Mostra anche varie informazioni sui programmi.

(●) Vuol dire che: è necessario riempire il dispenser del brillantante.

Programma	Descrizione del Ciclo	Detersivo Prelavaggio/ Principale	Tempo di Funzionamento (min)	Energia (Kwh)	Acqua (L)	Brillantante
Intensivo	Pre-lavaggio(50°C)Lavaggio(65°C)RisciacquoRisciacquoRisciacquo(65°C)Asciugatura	5/30g	205	1.621	17.8
		1 o 2 pezzi				●
Universale	Pre-lavaggio(45°C)Lavaggio(55°C)RisciacquoRisciacquo(65°C)Asciugatura	5/30g (1 o 2 pezzi)	175	1.302	14.3
						●
(*EN 50242)	Lavaggio(45°C)RisciacquoRisciacquo(60°C) Asciugatura	35g	220	0.937	11
		1 or 2 pezzi				●
90 min	Lavaggio(60°C)RisciacquoRisciacquo(65°C) Asciugatura	35g	90	1.1	11.7
		1 pezzo				●
Rapido	Lavaggio(50°C)RisciacquoRisciacquo(45°C)	25g	30	0.751	11.2
						○

NOTA:

ECO : Questo programma è il ciclo di prova Informazioni per la prova di comparabilità (*EN50242) secondo EN50242.

PROGRAMMAZIONE DELLA LAVASTOVIGLIE

Tabella dei Cicli di Lavaggio

La tabella seguente mostra quali programmi sono i migliori per i livelli di residui di cibo e la quantità di detergente necessaria. Mostra anche varie informazioni sui programmi.

(●) Vuol dire che: è necessario riempire il dispenser del brillantante.

Programma	Descrizione del Ciclo	Detersivo Prelavaggio/ Principale	Tempo di Funzionamento (min)	Energia (Kwh)	Acqua (L)	Brilla ntante
Intensivo	Pre-lavaggio(50°C)Lavaggio(65°C)RisciacquoRisciacquoRisciacquo(65°C)Asciugatura	4/18g	205	1.621	17.8
		1 or 2 pezzi				●
Universale	Pre-lavaggio(45°C)Lavaggio(55°C)RisciacquoRisciacquo(65°C)Asciugatura	4/18g (1 o 2 pezzi)	175	1.302	14.3
						●
ECO(*EN 60436)	Lavaggio(45°C)RisciacquoRisciacquo(60°C) Asciugatura	22g	220	0.951	11.0
		1 or 2 pezzi				●
90 min	Lavaggio(60°C)RisciacquoRisciacquo(65°C) Asciugatura	22g	90	1.10	11.7
		1 pezzo				●
Rapido	Lavaggio(50°C)RisciacquoRisciacquo(45°C)	20g	30	0.751	11.2
						○

ECO(*EN 60436)	Lavaggio(45°C)RisciacquoRisciacquo(60°C) Asciugatura	22g	220	0.951	11.0
		1 or 2 pezzi				●

NOTA:

ECO : Questo programma è il ciclo di prova Informazioni per la prova di comparabilità (*EN60436) secondo EN60436.

Avvio Di Un Ciclo Di Lavaggio

1. Estrarre il cestello inferiore e superiore, caricare i piatti e respingerli indietro. Si consiglia di svuotare prima il cestello inferiore e poi quello superiore.
2. Versare il detersivo.
3. Collegare la spina alla presa. L'alimentatore si riferisce all'ultima pagina "Scheda prodotto". Assicurarsi che l'alimentazione dell'acqua sia attivata e a piena pressione.
4. Aprire la porta, toccare il pulsante di Accensione e la luce di Accensione / spegnimento si accenderà.
5. Scegli un programma, la luce di risposta si accenderà. Quindi chiudere la porta, la lavastoviglie inizierà il suo ciclo.

Modifica Del Programma A Metà Ciclo

Un ciclo di lavaggio può essere modificato solo se è in corso da poco tempo, altrimenti il detersivo potrebbe essere già stato rilasciato e la lavastoviglie potrebbe aver già scaricato l'acqua di lavaggio. In tal caso, è necessario ripristinare la lavastoviglie e riempire il dispenser del detersivo. Per resettare la lavastoviglie, procedere come segue:

1. Aprire un po' la porta per fermare la lavastoviglie, dopo che il braccio irroratore smette di funzionare, sarà possibile aprire completamente la porta.
2. Premere qualsiasi pulsante di programma per più di 3 secondi per cancellare il programma corrente e la macchina va in stato di standby.
3. È possibile modificare il programma sull'impostazione del ciclo desiderata.

Dimenticanza nell'aggiungere piatti

Un piatto dimenticato può essere aggiunto in qualsiasi momento prima che venga aperto il dispenser del detersivo. Se questo è il caso, procedere come segue:

1. Aprire leggermente la porta per fermare il lavaggio.
2. Dopo che i bracci irroratori smettono di funzionare, è possibile aprire completamente la porta.
3. Aggiungere i piatti dimenticati.
4. Chiudere la porta, la lavastoviglie continuerà a funzionare per 10 secondi.

AVVERTENZA

È pericoloso aprire la porta durante il lavaggio, perché l'acqua calda potrebbe scottare l'utente.

I CODICI DI ERRORE

In caso di malfunzionamento, la lavastoviglie visualizzerà i codici di errore per identificarli:

Significati del codice		Possibili cause
La spia per Rapido si accende in maniera intermittente	Tempo di ingresso più lungo.	I rubinetti non sono aperti o l'assunzione di acqua è limitata o la pressione dell'acqua è troppo bassa.
La spia per Rapido e 90 min si accende in maniera intermittente	Non raggiunge la temperatura richiesta.	Malfunzionamento dell'elemento riscaldante.
La spia per ECO si accende in maniera intermittente	Traboccamento.	Alcuni elementi della lavastoviglie perdono.
La spia per Rapido ECO e Normale lampeggia una maniera intermittente	Mancata comunicazione tra il PCB principale e PCB display.	Circuito aperto o interruzione del cablaggio per la comunicazione.

AVVERTENZA

• Se si verifica un traboccamento, disattivare l'alimentazione idrica principale prima di chiamare il servizio di assistenza.
• Se c'è dell'acqua nella vasca di base a causa di un eccessivo riempimento o una piccola perdita, l'acqua deve essere rimossa prima di riavviare la lavastoviglie.

INFORMAZIONI TECNICHE

Altezza (H)	815mm
Larghezza (W)	598mm
Profondità (D1)	550mm (con la porta chiusa)
Profondità (D2)	1150mm (con la porta aperta a 90°)

Foglio informativo del prodotto (EN60436)

Nome o marchio commerciale del fornitore: Silverline

Indirizzo del fornitore (b): Carlo Porta 4, 20813 Bovisio Masciago, IT

Identificatore modello: D11046X02

Parametri generali del prodotto:

Parametro	Valore	Parametro	Valore
Capacità nominale (a) (ps)	14	Dimensioni in cm	Altezza	81.5
			Larghezza	59.8
			Profondità	55.0
EEI(a)	55.9	Classe di efficienza energetica (a)	E(c)
Indice delle performance di pulizia (a)	1.13	Indice delle performance di asciugatura (a)	1.07
Consumo di energia in kWh [per ciclo], basato sul programma eco con riempimento di acqua fredda. Il consumo effettivo di energia dipenderà dalla modalità d'uso.	0.951	Consumo di acqua in litri [per ciclo], basato sul programma eco. Il consumo effettivo di acqua dipende da come viene usato l'apparecchio e dalla durezza dell'acqua.	11.0
Durata del programma (a) (h:min)	03:40	Tipo	Incasso
Emissioni sonore di rumore trasmesse tramite l'aria (a) (dB(A) re 1 pW)	49	Classe delle emissioni di rumore acustiche trasmesse dall'aria (a)	C(c)
Modalità Off (W)	0.49	Modalità standby (W)	N/D
Avvio ritardato (W) (se applicabile)	1.00	Standby di rete (W) (se applicabile)	N/D

Durata minima della garanzia offerta dal fornitore (b): 24 mesi

Informazioni aggiuntive:

Weblink al sito web del fornitore, dove si trovano le informazioni di cui al punto 6 dell'allegato II del regolamento (UE) 2019/2022 della Commissione (¹) (b):

(a) per il programma ecologico.
(b) le modifiche a queste voci non sono considerate rilevanti ai fini dell'articolo 4, paragrafo 4, del regolamento (UE) 2017/1369.
(c) se la banca dati dei prodotti genera automaticamente il contenuto definitivo di questa cella il fornitore non deve inserire questi dati.

(1) Regolamento (UE) 2019/2022 della Commissione, del 1º ottobre 2019, che definisce i requisiti di progettazione eco-compatibile per le lavastoviglie per uso domestico ai sensi della direttiva 2009/125/CE del Parlamento europeo e del Consiglio che modifica il regolamento (CE) n. 1275/2008 della Commissione e abroga il regolamento (UE) n. 1016/2010 della Commissione (cfr. pagina 267 della presente Gazzetta ufficiale).

www.silverline.com
