R12069W02 - Frigorifero SILVERLINE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero
Marca	Silverline
Modello	R12069W02
Classe energetica	A+ (stimata)
Consumo energetico annuale	~150 kWh (stimati)
Capacità netta (totale)	120 L (stimata)
Capacità congelatore	Nessuno (solo frigorifero)
Dimensioni (A x L x P)	850 x 550 x 550 mm (stimate)
Peso	25 kg (stimato)
Alimentazione elettrica	220-240 V, 50 Hz
Consumo energetico	100 W (stimato)
Livello di rumore	40 dB (stimato)
Classe climatica	N (da 16°C a 32°C)
Refrigerante	R600a (stimato)
Controllo temperatura	Termostato manuale
Luce interna	Sì
Sbrinamento	Manuale
Ripiani	Vetro (3 regolabili)
Colore	Bianco
Garanzia	2 anni (standard)

Domande frequenti - R12069W02 SILVERLINE

Come regolo la temperatura del mio frigorifero Silverline R12069W02?

La temperatura è controllata da una manopola all'interno del frigorifero, solitamente contrassegnata da 1 a 5 o da 'Min' a 'Max'. Ruotarla in senso orario per abbassare la temperatura (più freddo). Una posizione media (3) è solitamente adatta per un uso normale.

Perché il mio frigorifero non raffredda correttamente?

Controllare che il termostato sia impostato correttamente e che le guarnizioni della porta siano pulite e ben chiuse. Assicurarsi che vi sia una ventilazione adeguata intorno al frigorifero e che le serpentine del condensatore sul retro siano libere da polvere. Se il problema persiste, il refrigerante potrebbe essere scarso, richiedendo l'intervento di un professionista.

Con che frequenza devo sbrinare il mio frigorifero?

Sbrinare quando l'accumulo di ghiaccio raggiunge circa 5 mm (0,2 pollici). Per questo modello è richiesto lo sbrinamento manuale. Scollegare il frigorifero, rimuovere gli alimenti e lasciare sciogliere il ghiaccio naturalmente. Non usare utensili appuntiti per rimuovere il ghiaccio.

Posso installare il frigorifero Silverline R12069W02 in un garage o in un'area non riscaldata?

Questo frigorifero è progettato solo per uso interno con temperature ambiente comprese tra 16°C e 32°C. Potrebbe non funzionare in modo efficiente in aree non riscaldate dove le temperature scendono sotto i 16°C.

Come pulisco il mio frigorifero?

Scollegare il frigorifero e rimuovere tutti gli alimenti e i ripiani. Lavare l'interno con una soluzione di detergente delicato e acqua tiepida. Risciacquare con un panno umido e asciugare accuratamente. Pulire regolarmente le guarnizioni della porta e le serpentine del condensatore.

Il frigorifero Silverline R12069W02 è efficiente dal punto di vista energetico?

Sì, si stima che sia in classe energetica A+, con un consumo di circa 150 kWh all'anno. Ciò può variare in base all'utilizzo e alle condizioni di installazione.

Questo frigorifero ha un comparto congelatore?

No, il Silverline R12069W02 è un frigorifero a una porta senza congelatore. È progettato solo per raffreddare alimenti freschi.

Che tipo di refrigerante utilizza il Silverline R12069W02?

Probabilmente utilizza R600a (isobutano), un comune refrigerante ecologico. Controllare la targa dei dati all'interno del frigorifero per confermare.

Il mio frigorifero emette rumori insoliti. È normale?

Alcuni rumori sono normali: scatti del termostato, ronzio del compressore e gorgoglio del flusso di refrigerante. Se si sentono forti colpi o sibili, controllare che il frigorifero sia in piano e non a contatto con la parete. Se eccessivi, contattare un tecnico.

Dove posso trovare i ricambi per il Silverline R12069W02?

I ricambi come ripiani, guarnizioni delle porte e termostati sono disponibili presso i centri di assistenza autorizzati Silverline o presso rivenditori di ricambi online. Fare sempre riferimento al numero del modello quando si ordina.

MANUALE UTENTE R12069W02 SILVERLINE

1 Avvertenze di sicurezza

1.1 Avvertenze 1-2

1.2 Svezzamento dei simboli di avvertenza per la sicurezza.... 3

1.3 Avvertenze relative all'elettricità 3

1.4 Avvertenze per l'uso 4

1.5 Avvertenze per il posizionamento 4-5

1.6 Avvertenze per l'energia 5

1.7 Avvertenze per lo smaltimento 5

2 Uso corretto del frigorifero

2.1 Posizionamento 6

2.2 Installazione nell'armadio 7-9

2.3 Cambio porta destra-sinistra 10-12

2.4 Cambio di luce 13

2.5 Avvio 13

2.6 Consigli per il risparmio energetico 13

3 Struttura e funzioni

3.1 Componenti chiave.... 14

3.2 Funzioni 15-16

4 Manutenzione e cura del frigorifero

4.1 Pulizia complessiva 17

4.3 Fuori esercizio 17

5 Risoluzione dei problemi

5.1 Risoluzione dei problemi 18

6 Parametri

6.1 Parametri tecnici 19

6.2 Scheda informativa del prodotto.... 20-21

1 Avvertenze di sicurezza

1.1 AVVERTENZA

Avvertenza : rischio di incendio / materiali infiammabili

QUESTO apparecchio è destinato a essere utilizzato in applicazioni domestiche e simili, quali aree cucina per il personale di negozi, uffici e altri ambienti di lavoro; case coloniche e da clienti di alberghi, motel e altri ambienti di tipo residenziale; ambienti di tipo bed and breakfast; catering e applicazioni simili non al dettaglio.

QUESTO apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni sull'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.

I BAMBINI devono essere sorvegliati per evitare che giochino con l'apparecchio.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di assistenza o da persone analogamente qualificate, al fine di evitare un pericolo.

NON conservare in questo apparecchio sostanze explosive come bombolette spray con propellente infiammabile.

L'APPARECCHIO deve essere scollegato dopo l'uso e prima di effettuare la manutenzione da parte dell'utente.

AVVERTENZA: Mantenere libere le aperture di ventilazione nell'involucro dell'apparecchio o nella struttura incorporata.

AVVERTENZA: Non utilizzare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento, se non quelli raccomandati dal produttore.

AVVERTENZA: Non danneggiare il circuito del refrigerante.

AVVERTENZA: Non utilizzare apparecchi elettrici all'interno degli scomparti per la conservazione degli alimenti dell'apparecchio, a meno che non siano del tipo raccomandato dal produttore.

AVVERTENZA: Si prega di abbandonare il frigorifero in conformità alle normative locali per l'utilizzo di gas infiammabili e refrigeranti.

AVVERTENZA: Quando si posiziona l'apparecchio, assicurarsi che il cavo di alimentazione non sia incastrato o danneggiato.

AVVERTENZA: Non collocare prese multiple o alimentatori portatili sul retro dell'apparecchio.

NON utilizzare prolunghe o adattatori senza messa a terra (a due poli).

AVVERTENZA: Rischio di intrappolamento dei bambini. Prima di buttare via il vecchio frigorifero o congelatore:

-Togliere le porte.

-Lasciare i ripiani al loro posto in modo che i bambini non possano arrampicarsi facilmente all'interno.

II FRIGORIFERO deve essere scollegato dalla fonte di alimentazione elettrica prima di procedere all'installazione di un accessorio.

II REFRIGERANTE e il materiale schiumogeno ciclopentano utilizzato per l'apparecchio sono infiammabili. Pertanto, quando l'apparecchio viene rottamato, deve essere tenuto lontano da qualsiasi fonte di incendio e deve essere recuperato da un'azienda di recupero speciale con le relative qualifiche, oltre ad essere smaltito per combustione, in modo da evitare danni all'ambiente o qualsiasi altro danno.

PER lo standard UE: Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età e da persone con ridotte capacità fisiche, sensoriali o mentali o con scarsa esperienza e conoscenza, a condizione che abbiano ricevuto supervisione o istruzioni sull'uso dell'apparecchio in modo sicuro e che comprendano i pericoli connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione. I bambini di età compresa tra i 3 e gli 8 anni sono autorizzati a caricare e scaricare gli apparecchi frigoriferi.

LA necessità che, per le porte o i coperchi dotati di serrature e chiavi, le chiavi siano tenute fuori dalla portata dei bambini e non in prossimità dell'apparecchio di refrigerazione, per evitare che i bambini rimangano chiusi all'interno.

PER evitare la contaminazione degli alimenti, rispettare le seguenti istruzioni:

- L'apertura prolungata dello sportello può causare un aumento significativo della temperatura nei vani dell'apparecchio.

- Pulire regolarmente le superfici che possono entrare in contatto con gli alimenti e i sistemi di drenaggio accessibili.

- Pulire i serbatoi dell'acqua se non sono stati utilizzati per 48 ore; lavare l'impianto idrico collegato alla rete idrica se l'acqua non è stata prelevata per 5 giorni, (nota 1)

- Conservate la carne e il pesce crudi in appositi contenitori in frigorifero, in modo che non vengano a contatto o gocciolino su altri alimenti.

- Gli scomparti per surgelati a due stelle sono adatti per la conservazione di alimenti precongelati, la conservazione o la preparazione di gelati e la produzione di cubetti di ghiaccio, (nota 2).

- Gli scomparti a una, due e tre stelle non sono adatti alla congelazione di alimenti freschi, (nota 3)

- Per gli apparecchi che non dispongono di uno scomparto a 4 stelle: questo apparecchio di refrigerazione non è adatto al congelamento degli alimenti.(nota 4)

- Se l'apparecchio di refrigerazione viene lasciato vuoto per lunghi periodi, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare lo sportello aperto per evitare la formazione di muffa all'interno dell'apparecchio. Nota 1,2,3,4: Confermare se è applicabile in base al tipo di scomparto del prodotto.

PER un apparecchio indipendente: questo apparecchio di refrigerazione non è destinato a essere utilizzato come apparecchio da incasso.

QUALSIASI sostituzione o manutenzione delle lampade a LED deve essere effettuata dal produttore, dal suo agente di assistenza o da personale qualificato.

Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica (G).

AVVERTENZA: Per evitare rischi dovuti all'instabilità dell'apparecchio, è necessario fissarlo secondo le istruzioni.

AVVERTENZA: Collegare solo all'acqua potabile. (Adatto alla macchina per la produzione del ghiaccio)

PER evitare che un bambino rimanga intrappolato, tenere fuori dalla portata dei bambini e non nelle vicinanze del congelatore (o del frigorifero). (Adatto per prodotti con serrature)

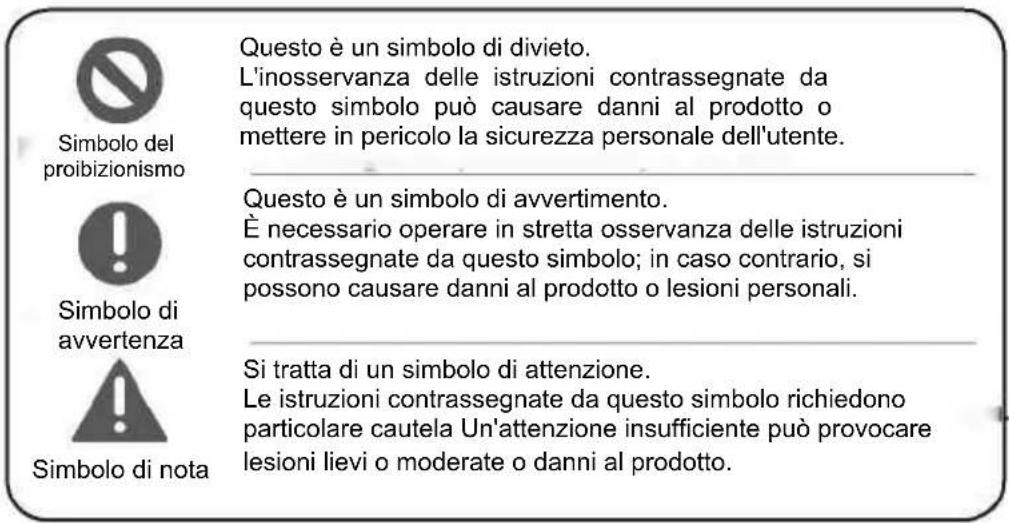

1.2 Significato dei simboli di sicurezza

Questo manuale contiene molte importanti informazioni sulla sicurezza che devono essere osservate dagli utenti.

1.3 Avvertenze relative all'elettricità

• Non tirare il cavo di alimentazione quando si estrae la spina del frigorifero. Afferrare saldamente la spina ed estrarla direttamente dalla presa.
- Per garantire un utilizzo sicuro, non danneggiare il cavo di alimentazione e non utilizzarlo quando è danneggiato o usurato.

• Si prega di utilizzare una presa di corrente dedicata e la presa di corrente non deve essere condivisa con altri apparecchi elettrici. La spina di alimentazione deve essere saldamente a contatto con la presa di corrente, altrimenti si possono verificare incendi.
• Assicurarsi che l'elettrodo di messa a terra della presa di corrente sia dotato di una linea di messa a terra affidabile.

• Chiudere la valvola del gas che fuoriesce e aprire porte e finestre in caso di fuoriuscita di gas e altri gas infiammabili.
• Non staccare la spina del frigorifero e di altri apparecchi elettrici perché le scintille potrebbero causare un incendio.

• Non utilizzare apparecchi elettrici sulla parte superiore dell'apparecchio, a meno che non siano del tipo raccomandato dal produttore.

1.4 Avvertenze per l'uso

- Non smontare o ricostruire arbitrariamente il frigorifero, né danneggiare il circuito del refrigerante; la manutenzione dell'apparecchio deve essere eseguita da uno specialista - Il cavo di alimentazione danneggiato deve essere sostituito dal produttore, dal suo reparto di manutenzione o da professionisti del settore per evitare pericoli.

- Le fessure tra le porte del frigorifero e tra le porte e il corpo del frigorifero sono piccole; fare attenzione a non mettere la mano in queste aree per evitare di schiacciare il dito. Si prega di fare attenzione quando si chiude la porta del frigorifero per evitare che gli articoli cadano.

- Non prendere gli alimenti o i contenitori con le mani bagnate nella camera di congelamento quando il frigorifero è in funzione, in particolare i contenitori metallici, per evitare il congelamento.

• Non permettere ai bambini di entrare o salire sul frigorifero, altrimenti potrebbero soffocare o cadere.

- Non collocare oggetti pesanti sulla parte superiore del frigorifero, poiché gli obiettivi potrebbero cadere durante la chiusura o l'apertura della porta, con il rischio di lesioni accidentali.

1.5 Avvertenze per il posizionamento

- Non mettere nel frigorifero oggetti infiammabili, esplosivi, volatili e altamente corrosivi per evitare danni al prodotto o incidenti di incendio.

• Non collocare oggetti infiammabili vicino al frigorifero per evitare incendi.

- Il frigorifero è destinato all'uso domestico, come la conservazione di alimenti; non deve essere utilizzato per altri scopi, come la conservazione di sangue, farmaci o prodotti biologici, ecc.

- Non conservare birra, bevande o altri liquidi contenuti in bottiglie o contenitori chiusi nella camera di congelamento del frigorifero, altrimenti le bottiglie o i contenitori chiusi potrebbero rompersi a causa del congelamento e causare danni.

1.6 Avviso per l'energia

Avviso per l'energia

1) Gli apparecchi di refrigerazione potrebbero non funzionare in modo uniforme (possibilità di sbrinamento del contenuto o di temperatura troppo elevata nello scomparto dei surgelati) quando vengono collocati per un periodo prolungato al di sotto dell'intervallo di temperature fredde per il quale l'apparecchio di refrigerazione è stato progettato.
2) Il fatto che le bevande effervescenti non dovrebbero essere conservate in scomparti o armadietti per il congelamento degli alimenti o in scomparti o armadietti a bassa temperatura, e che alcuni prodotti come i ghiaccioli all'acqua non dovrebbero essere consumati troppo freddi;
3) La necessità di non superare i tempi di conservazione raccomandati dai produttori di alimenti per qualsiasi tipo di alimento e, in particolare, per gli alimenti surgelati in commercio negli scomparti o negli armadietti per la conservazione di alimenti e surgelati;
4) Le precauzioni necessarie per evitare un aumento eccessivo della temperatura degli alimenti congelati durante lo sbrinamento dell'apparecchio di refrigerazione, come ad esempio avvolgere gli alimenti congelati in diversi strati di carta di giornale.
5) Il fatto che un aumento della temperatura degli alimenti surgelati durante lo sbrinamento manuale, la manutenzione o la pulizia potrebbe ridurre la durata di conservazione.

1.7 Avvertenze per lo smaltimento

Il refrigerante e il materiale schiumogeno ciclopentano utilizzati per il frigorifero sono infiammabili.

Pertanto, quando il frigorifero viene rottamato, deve essere tenuto lontano da qualsiasi fonte di incendio e deve essere recuperato da un'azienda di recupero speciale con le relative qualifiche, oltre che essere smaltito per combustione, in modo da evitare danni all'ambiente o qualsiasi altro danno.

Quando il frigorifero viene rottamato, smontare le porte e rimuovere la guarnizione della porta e dei ripiani; collocare le porte e i ripiani in un luogo appropriato, in modo da evitare di intrappolare i bambini.

Smaltimento corretto di questo prodotto:

Questo marchio indica che questo prodotto non deve essere smaltito con altri rifiuti domestici in tutta l'UE. Per evitare possibili danni all'ambiente o alla salute umana dovuti allo smaltimento incontrollato dei rifiuti, riciclateli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e ritiro o contattare il rivenditore presso il quale è stato acquistato il prodotto. Possono portare questo prodotto al riciclaggio sicuro per l'ambiente.

2 Uso corretto del frigorifero

2.1 Posizionamento

- Prima dell'uso, rimuovere tutti i materiali di imballaggio, compresi i cuscini di fondo, le imbottiture di schiuma e i nastri all'interno del frigorifero; strappare la pellicola protettiva sulle porte e sul corpo del frigorifero.

- Tenere lontano dal calore ed evitare la luce diretta del sole. Non collocare il congelatore in luoghi umidi o acquosi per evitare la formazione di ruggine o la riduzione dell'effetto isolante. - Non spruzzare o lavare il frigorifero; non collocare il frigorifero in luoghi umidi e facilmente soggetti a spruzzi d'acqua per non compromettere le proprietà di isolamento elettrico del frigorifero.

- Il frigorifero viene collocato in un luogo interno ben ventilato; il terreno deve essere piano e robusto (in caso di instabilità, ruotare a sinistra o a destra per regolare la ruota di livellamento).

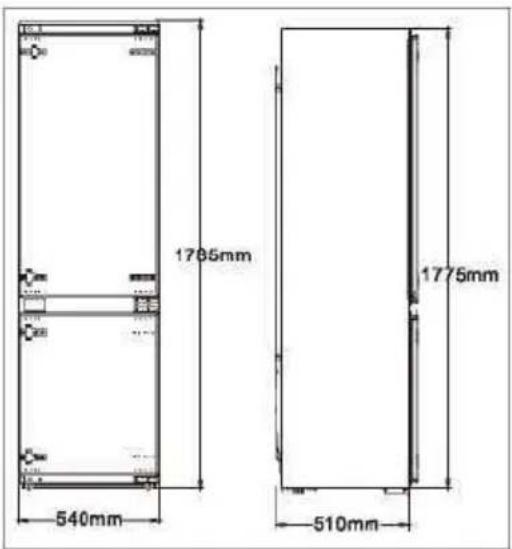

- Dimensioni dell'armadietto esterno, vedere l'immagine di sinistra

- Lasciare spazio sufficiente per una comoda apertura delle porte e dei cassetti o per una dichiarazione da parte del distributore.

Precauzioni prima dell'installazione:

Le informazioni contenute nel Manuale di istruzioni sono solo di riferimento. Il prodotto fisico può differire. Prima di installare e regolare gli accessori, occorre assicurarsi che il frigorifero sia scollegato dall'alimentazione.

2. 2 Installazione nell'armadio

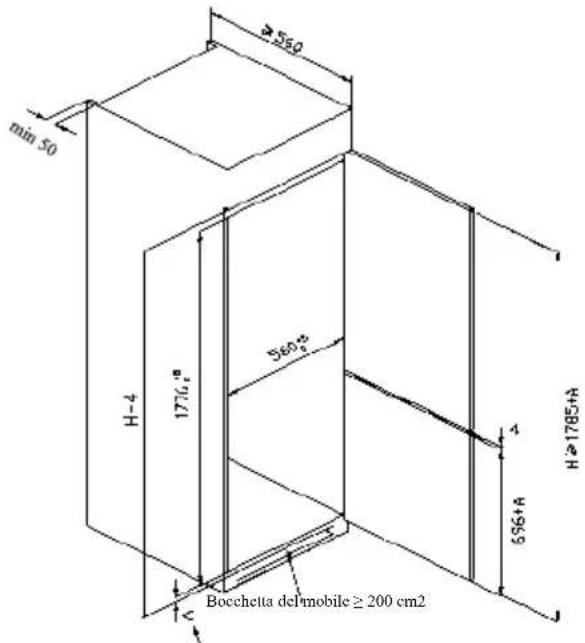

• Dimensioni del mobile richieste.

A - Spessore della tavola del mobile

- Spingere il frigorifero nel mobile e regolarlo in modo che la piega del bordo del deflettore superiore tocchi completamente il bordo superiore del mobile e che il gancio di fine corsa della gamba di supporto tocchi completamente il bordo inferiore del mobile.

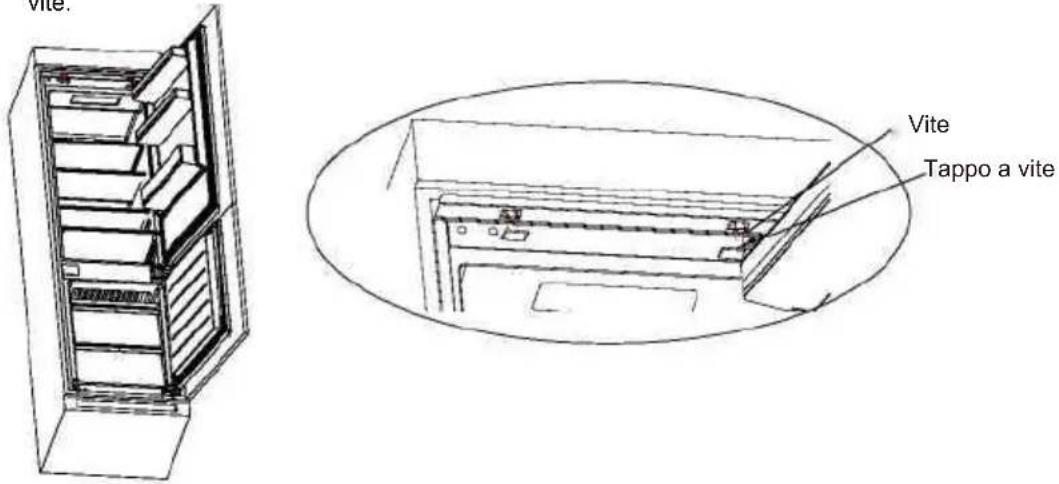

- Fissare la gamba di supporto con le viti, quindi installare i tappi a vite.

- Fissare il deflettore superiore alla parte superiore dell'interno del mobile con delle viti, quindi installare i tappi a vite.

- Aprire la porta inferiore dell'armadio all'angolo massimo e aprire la porta inferiore del frigorifero nella posizione corrispondente. Far scorrere il blocco per assicurarsi che il bordo interno sia allineato con il bordo inferiore della porta del frigorifero, quindi fissare il blocco alla porta del mobile con una vite e installare i tappi a vite. Fissare la porta superiore del frigorifero all'anta del mobile nello stesso modo.

- Estrarre la striscia sigillante dal sacchetto degli accessori e premerla nella fessura tra il mobile e il frigorifero. L'installazione è completata.

- Rimuovere la copertura decorativa sul lato sinistro della trave nel frigorifero ed estrarre il blocco di fissaggio della trave centrale, le viti e gli inserti in plastica dell'attacco. Inserire quindi gli inserti in plastica nei due fori superiori della trave centrale e nei fori inferiori, quindi fissare il blocco di fissaggio della trave centrale ai due fori centrali della trave centrale con le viti; quando la vite è serrata a metà, spostare il blocco di fissaggio sul mobile e serrare le viti. Infine, serrare il blocco di fissaggio sul mobile con le piccole viti. L'installazione è completata. (Questo elemento è opzionale per il blocco di fissaggio della trave centrale)

(L'immagine qui sopra è solo di riferimento. La configurazione effettiva dipende dal prodotto fisico o dalla dichiarazione del distributore).

2.3 Cambio porta destra-sinistra

Elenco degli strumenti che l'utente deve fornire
	Cacciavite a croce		Coltello da stuccoCacciavite a lama sottile
	5/16"bussola e cricchetto		Nastro per mascheratura

1) Spegnere il frigorifero e rimuovere tutti gli oggetti dai vassoi della porta.

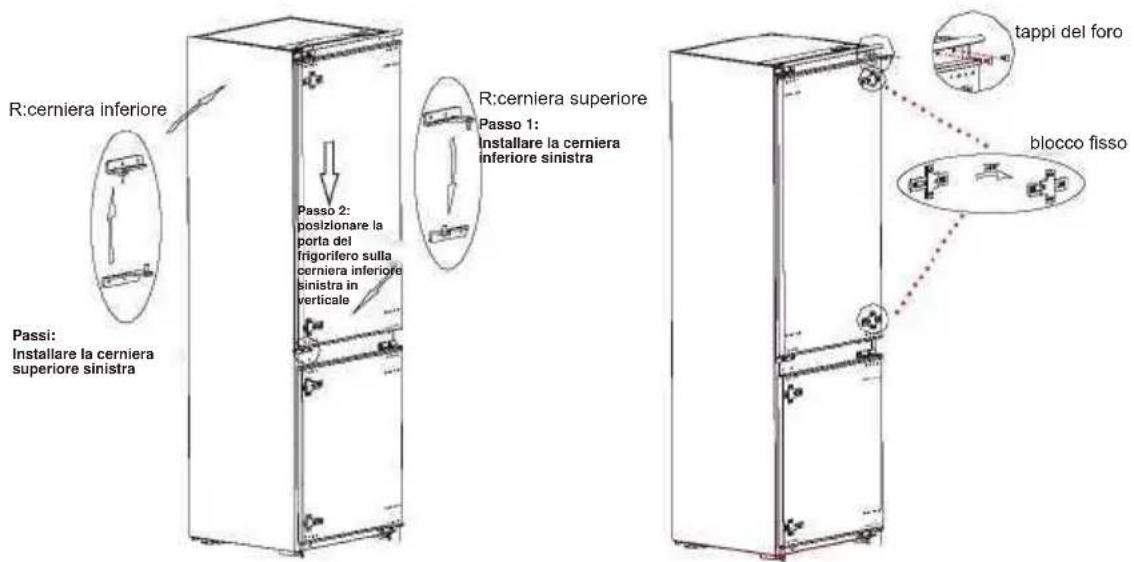

2) Rimuovere la cerniera superiore e i tappi dei fori della porta del frigorifero.

3) Rimuovere la porta del frigorifero, la cerniera inferiore e il coperchio del foro.

4) Sostituire la cerniera R:inferiore e la cerniera R:superiore, quindi installarle secondo i passaggi indicati di seguito e installare i tappi dei fori superiori.
5) Rimuovere i due blocchi fissi della porta del frigorifero e ruotarli di 180°, quindi installarli sull'altro lato della porta.

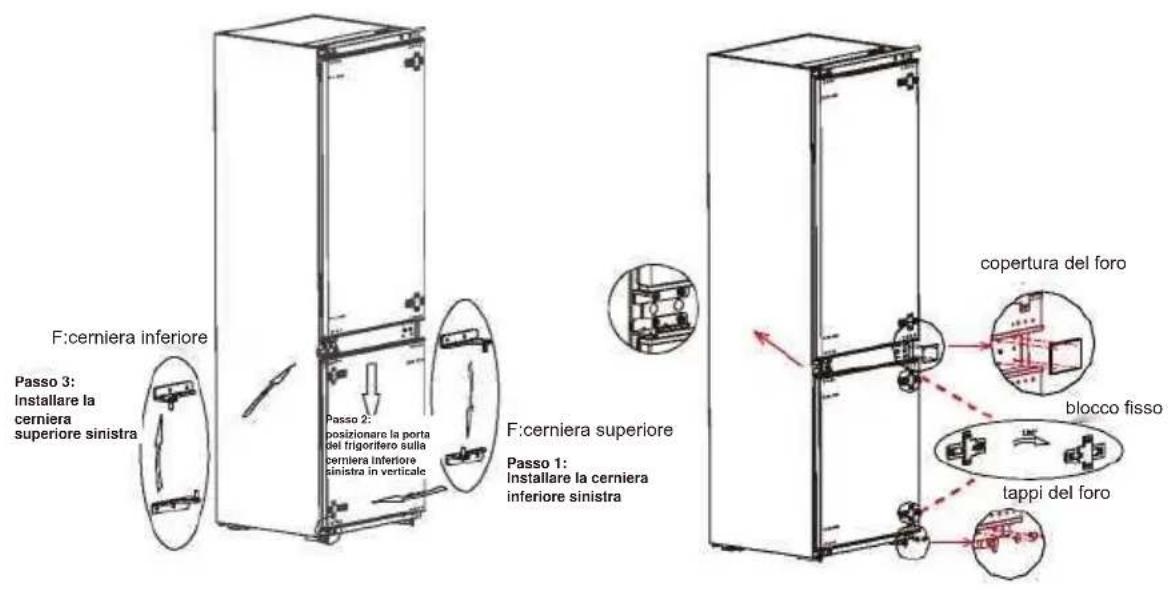

6) Rimuovere la cerniera superiore della porta del congelatore e il perno della spina.
7) Rimuovere la porta del congelatore, la cerniera inferiore e i tappi dei fori.

8) Sostituire la cerniera F:inferiore e la cerniera F:superiore, quindi installarle secondo i passaggi indicati di seguito e installare il coperchio del foro superiore e i tappi del foro inferiore.
9) Rimuovere i due blocchi fissi della porta del congelatore e ruotarli di 180°, quindi installarli sull'altro lato della porta.

10) L'immagine dopo il completamento è mostrata come segue

(L'immagine qui sopra è solo di riferimento. La configurazione effettiva dipende dal prodotti fisico o dalla dichiarazione del distributore).

2.4 Cambio di luce

- Qualsiasi sostituzione o manutenzione delle lampade a LED deve essere effettuata dal produttore, dal suo agente di assistenza o da personale qualificato.

La sorgente luminosa di questo prodotto può essere sostituita solo da tecnici qualificati.

	1. Prima della rimozione, togliere la spina.	2	2. Rimuovere il paralume con un cacciavite.
	3. Togliere il pannello della lampada.	4.AX6A]	4. Rimuovere il terminale di collegamento.

2.5 Avvio

• Dopo il trasporto, lasciare riposare il prodotto per più di 2 ore prima di accenderlo, altrimenti la capacità di raffreddamento diminuisce o il prodotto si danneggia.
• Prima di inserire alimenti freschi o congelati, il frigorifero deve funzionare per 2-3 ore, o per più di 4 ore in estate, quando la temperatura ambiente è elevata.
• Estrarre la spina in caso di interruzione dell'alimentazione o di pulizia. Non collegare il congelatore all'alimentazione entro cinque minuti per evitare danni al compressore dovuti ad avviamenti successivi.

2.6 Consigli per il risparmio energetico

• L'apparecchio deve essere collocato nella zona più fresca della stanza, lontano da apparecchi che producono calore o da condotti di riscaldamento e al riparo dalla luce solare diretta.
• Lasciare raffreddare gli alimenti caldi a temperatura ambiente prima di inserirli nell'apparecchio. Il sovraccarico dell'apparecchio costringe il compressore a funzionare più a lungo. Gli alimenti che si congelano troppo lentamente possono perdere qualità o rovinarsi.
  • Assicurarsi di avvolgere correttamente gli alimenti e di asciugare i contenitori prima di inserirli nell'apparecchio. In questo modo si riduce la formazione di brina all'interno dell'apparecchio.
• Il contenitore degli elettrodomestici non deve essere rivestito con fogli di alluminio, carta oleata o carta assorbente. Le fodere interferiscono con la circolazione dell'aria fredda, rendendo l'apparecchio meno efficiente.
• Organizzare ed etichettare gli alimenti per ridurre le aperture delle porte e le ricerche prolungate. Rimuovere il numero di oggetti necessari in una sola volta e chiudere la porta il prima possibile.

3 Struttura e funzioni

3.1 Componenti chiave

(L'immagine qui sopra è solo di riferimento. La configurazione effettiva dipende dal prodotto fisico o dalla dichiarazione del distributore).

Camera di refrigerazione

• La camera di refrigerazione è adatta per la conservazione di una varietà di frutta, verdura, bevande e altri alimenti consumati a breve termine; il tempo di conservazione consigliato va da 3 a 5 giorni.
  • Gli alimenti in cottura non devono essere messi nella cella frigorifera finché non sono stati raffreddati a temperatura ambiente.

- Si raccomanda di sigillare gli alimenti prima di metterli in frigorifero.

- I ripiani in vetro possono essere regolati verso l'alto o verso il basso per ottenere una quantità ragionevole di spazio di archiviazione e un facile utilizzo.

Camera di congelamento

• La camera di congelamento a bassa temperatura può mantenere gli alimenti freschi per lungo tempo ed è utilizzata principalmente per conservare gli alimenti congelati e produrre ghiaccio.
• La camera di congelamento è adatta alla conservazione di carne, pesce, polpette di riso e altri alimenti da non consumare a breve termine.
• I pezzi di carne devono essere preferibilmente divisi in piccoli pezzi per essere congelati rapidamente e facilmente accessibili. Si prega di notare che gli alimenti devono essere consumati entro il tempo di conservazione.

Cassetti, scatole per alimenti, scaffali, ecc. disposti secondo la posizione dell'immagine precedente sono i più efficienti dal punto di vista energetico.

Nota: La conservazione di una quantità eccessiva di alimenti durante il funzionamento dopo il collegamento iniziale all'alimentazione può influire negativamente sull'effetto di congelamento del frigorifero. Gli alimenti stoccati non devono ostruire l'uscita dell'aria; in caso contrario, anche l'effetto di congelamento sarà compromesso.

3.2 Funzioni

(L'immagine qui sopra è solo di riferimento. La configurazione effettiva dipende dal prodotto fisico o dalla dichiarazione del distributore).

1) Tasto

A. Tasto Set (tasto di impostazione della temperatura del vano frigorifero)

2) Schermo di visualizzazione

①impostazione 1: 8°C

②impostazione 2: 6°C

③impostazione 3: 4°C

④impostazione 4: 2°C

3) Visualizza

Dopo l'accensione iniziale, lo schermo del display rimane acceso per

3s. e poi il frigorifero funziona secondo l'impostazione 3.

Visualizzazione del funzionamento normale

In caso di guasto, il LED corrispondente lampeggia.

In caso di assenza di guasti, mostra la temperatura effettiva del frigorifero.

Codice di guasto	Descrizione del guasto
impostazione dell'indicatore 1	Circuito del sensore di temperatura del frigorifero
impostazione dell'indicatore 2	Sensore di sbrinamento del frigorifero
impostazione dell'indicatore 3	Sensore di sbrinamento del congelatore
impostazione dell'indicatore 4	Sensore di temperatura ambiente

4) impostazione della temperatura

Ogni volta che si preme il pulsante di impostazione della temperatura A, l'impostazione della temperatura cambia una volta. Al termine dell'impostazione della temperatura, dopo 30 secondi il frigorifero funziona in base al valore impostato.

Il regolamento dei turni è:

Impostazione consigliata: Camera refrigerata a 4°C.

Modalità di surgelazione: premere il pulsante A per 3 secondi, quindi attivare la modalità di surgelazione.

Quando si preme nuovamente il pulsante, questa modalità viene abbandonata. Se non si spinge in modalità di super congelamento, questa verrà interrotta automaticamente dopo 20 ore.

5) Blocco/sblocco

Quando il pannello di controllo della temperatura è in stato di blocco, è necessario premere a lungo il tasto di impostazione della temperatura per 3 secondi per sbloccare il pannello; tutti i LED lampeggiano per 2 secondi quando il pannello è sbloccato.

Quando il pannello di controllo della temperatura è in stato di sblocco, se non viene eseguita alcuna operazione sul pannello di controllo entro 30 secondi, passerà automaticamente allo stato di blocco.

6) Funzione di spegnimento

①modalità di ingresso:

Nello stato di sblocco, impostare il tasto SET per 10S (quando il display e il controllo del frigorifero sono tutti spenti, il tasto SET avrà effetto quando si rilascia il tasto). Dopo 30 secondi, il frigorifero entra in modalità di spegnimento, tutti i carichi sono spenti e il display e il controllo del frigorifero sono spenti in modalità di spegnimento.

②metodo di uscita:

In modalità di spegnimento, premere il tasto SET per uscire dalla modalità di spegnimento e il frigorifero tornerà al controllo normale.

Nota: La funzione di congelamento rapido è progettata per mantenere il valore nutrizionale degli alimenti nel congelatore. È in grado di congelare gli alimenti in tempi brevissimi. Se si desidera congelare una grande quantità di alimenti in una sola volta, si consiglia di attivare la funzione di congelamento rapido e di inserire gli alimenti. In questo momento, la velocità di congelamento del vano congelatore viene aumentata, consentendo di congelare rapidamente gli alimenti, di bloccarne efficacemente la nutrizione e di facilitarne la conservazione.

4 Manutenzione e cura del frigorifero

4.1 Pulizia complessiva

• Le polveri dietro il frigorifero e sul terreno devono essere pulite tempestivamente per migliorare l'effetto di raffreddamento e il risparmio energetico.
• Controllare regolarmente la guarnizione della porta per verificare che non vi siano detriti. Pulire la guarnizione dello sportello con un panno morbido inumidito con acqua saponata o detergente diluito.
• L'interno del frigorifero deve essere pulito regolarmente per evitare la formazione di cattivi odori.
• Prima di pulire l'interno, spegnere l'apparecchio e rimuovere tutti gli alimenti, le bevande, i ripiani, i cassetti, ecc.
• Per pulire l'interno del frigorifero, utilizzare un panno morbido o una spugna con due cucchiai di bicarbonato di sodio e un litro di acqua calda. Quindi risciacquare con acqua e pulire. Dopo la pulizia, aprire lo sportello e lasciarlo asciugare naturalmente prima di accenderlo.
• Per le aree difficili da pulire nel frigorifero (come panini stretti, spazi vuoti o angoli), si consiglia di pulirle regolarmente con uno straccio morbido, una spazzola morbida, ecc. e, se necessario, di combinarle con alcuni strumenti ausiliari (come bastoncini sottili) per garantire che non si accumulino contaminanti o batteri in queste aree.
• Non utilizzare sapone, detersivo, polvere per strofinare, detergenti spray, ecc. in quanto potrebbero causare la formazione di odori all'interno del frigorifero o la contaminazione degli alimenti.
• Pulire il telaio della bottiglia, i ripiani e i cassetti con un panno morbido inumidito con acqua saponata o detergente diluito. Asciugare con un panno morbido o asciugare naturalmente.
• Pulire la superficie esterna del frigorifero con un panno morbido inumidito con acqua saponata, detersivo, ecc. e poi asciugare.
• Non utilizzare spazzole dure, sfere d'acciaio pulite, spazzole metalliche, abrasivi (come i dentifrici), solventi organici (come alcool, acetone, olio di banana, ecc.), acqua bollente, prodotti acidi o alcalini, che potrebbero danneggiare la superficie e l'interno del frigorifero. L'acqua bollente e i solventi organici come il benzene possono deformare o danneggiare le parti in plastica.
• Non sciacquare direttamente con acqua o altri liquidi durante la pulizia per evitare cortocircuiti o compromettere l'isolamento elettrico dopo l'immersione.

Per lo sbrinamento e la pulizia del frigorifero, staccare la spina.

4. 2 Sbrinamento

- Il frigorifero si basa sul principio del raffreddamento ad aria e dispone quindi della funzione di sbrinamento automatico. La brina formatasi a causa del cambio di stagione o di temperatura può essere rimossa anche manualmente, scollegando l'apparecchio dall'alimentazione elettrica o strofinandolo con un panno asciutto.

4. 3 Fuori esercizio

• Interruzione dell'alimentazione: In caso di interruzione dell'alimentazione, anche se in estate, gli alimenti all'interno dell'apparecchio possono essere conservati per diverse ore; durante l'interruzione dell'alimentazione, i tempi di apertura dello sportello devono essere ridotti e non devono essere inseriti altri alimenti freschi nell'apparecchio.
• Non utilizzo per lungo tempo: L'apparecchio deve essere scollegato e quindi pulito; poi le porte vengono lasciate aperte per evitare odori.
• Trasloco: Prima di spostare il frigorifero, togliere tutti gli oggetti dall'interno, fissare con nastro adesivo i divisori in vetro, il portaverdure, i cassetti della camera di congelamento e così via, e stringere i piedini di livellamento; chiudere le porte e sigillarle con nastro adesivo. Durante lo spostamento, l'apparecchio non deve essere appoggiato a testa in giù o in orizzontale, né sottoposto a vibrazioni;

l'inclinazione durante il movimento non deve essere superiore a 45°.

Una volta avviato, l'apparecchio deve funzionare in modo continuo. In generale, il funzionamento dell'apparecchio non deve essere interrotto, altrimenti la durata di vita può essere compromessa

5 Risoluzione dei problemi

5.1 Potete provare a risolvere da soli i seguenti semplici problemi.

Se non è possibile risolverli, si prega di contattare il servizio post-vendita.

Operazione fallita	Controllare se l'apparecchio è collegato all'alimentazione o se la spina è a buon contattoControllare se la tensione è troppo bassaVerificare se c'è un'interruzione di corrente o se sono intervenuti circuiti parziali
Odore	Gli alimenti maleodoranti devono essere ben avvolti Controllare se ci sono alimenti marci Pulire l'interno del frigorifero
Funzionamento prolungato del compressore	Il funzionamento prolungato del frigorifero è normale in estate quando la temperatura ambiente è elevataNon è suggestivo avere troppo cibo nell'apparecchio contemporaneamenteGli alimenti devono raffreddarsi prima di essere introdotti nell'apparecchioLe porte vengono aperte troppo spesso
La luce non si accende	Controllare se il frigorifero è collegato all'alimentazione e se la spia luminosa è danneggiataFar sostituire la luce da uno specialista
Le porte non possono essere chiuse correttamente	La porta è bloccata da pacchi di ciboIl frigorifero è inclinato
Rumore forte	Controllare che il pavimento sia in piano e che il frigorifero sia posizionato in modo stabileControllare se gli accessori sono posizionati correttamente
La guarnizione della porta non è a tenuta	Rimuovere i corpi estranei sulla guarnizione della porta Riscaldare la guarnizione della porta e poi raffreddarla per il ripristino(o soffiare con un essiccatore elettrico o usare un asciugamano caldo per riscaldare)
La vaschetta dell'acqua trabocca	Nella camera c'è troppo cibo o il cibo immagazzinato contiene troppa acqua, con il risultato di un forte scongelamentoLe porte non sono chiuse correttamente, con conseguente formazione di brina a causa dell'ingresso di aria e aumento dell'acqua a causa dello sbrinamento
Alloggiamento caldo	La dissipazione del calore del condensatore integrato attraverso l'alloggiamento è normale. Quando l'alloggiamento si surriscalda a causa dell'elevata temperatura ambientale e della conservazione di una quantità eccessiva di cibo, si raccomanda di fornire una buona ventilazione per facilitare la dissipazione del calore.
Condensatore di superficie	La formazione di condensa sulla superficie esterna e sulle guarnizioni della porta del frigorifero è normale quando l'umidità ambientale è troppo elevata. È sufficiente pulire la condensa con un asciugamano pulito.
Rumore anomalo	Buzz: Il compressore può produrre ronzii durante il funzionamento, particolarmente forti all'avvio o all'arresto. È normale.Scricchiola: Il refrigerante che scorre all'interno dell'apparecchio può produrre scricchiolli, il che è normale.

6 Parametri

6.1 Parametri tecnici

Tabella 1 Classi climatiche

Classe Simbolo		Intervallo di temperatura ambiente °C
Temperamento esteso SN + 10 to	+ 32
Temperato N + 16 to + 32
Subtropicale ST + 16 to + 38
Tropicale T + 16 to + 43

Temperamento esteso: "questo apparecchio di refrigerazione è destinato a essere utilizzato a temperature ambiente comprese tra 10 °C e 32 °C";

temperato: "questo apparecchio di refrigerazione è destinato a essere utilizzato a temperature ambiente comprese tra 16 °C e 32 °C";

Subtropicale: "questo apparecchio di refrigerazione è destinato a essere utilizzato a temperature ambiente comprese tra 16 °C e 38 °C";

Tropical: "Questo apparecchio di refrigerazione è destinato a essere utilizzato a temperature ambiente comprese tra 16 °C e 43 °C";

Speciale per il nuovo standard europeo:

I componenti ordinati nella tabella seguente possono essere acquistati dal canale:

Parte ordinata	Fornito da	Tempo minimo richiesto per la fornitura
termostati	Personale di manutenzione professionale	Almeno 7 anni dopo il lancio dell'ultimo modello sul mercato
sensori di temperatura	Personale di manutenzione professionale	Almeno 7 anni dopo il lancio dell'ultimo modello sul mercato
circuiti stampati	Personale di manutenzione professionale	Almeno 7 anni dopo il lancio dell'ultimo modello sul mercato
sorgenti luminose	Personale di manutenzione professionale	Almeno 7 anni dopo il lancio dell'ultimo modello sul mercato
maniglie	Riparatori professionali e utenti finali	Almeno 7 anni dopo il lancio dell'ultimo modello sul mercato
cardini della porta	Riparatori professionali e utenti finali	Almeno 7 anni dopo il lancio dell'ultimo modello sul mercato
vassoi	Riparatori professionali e utenti finali	Almeno 7 anni dopo il lancio dell'ultimo modello sul mercato
cestini	Riparatori professionali e utenti finali	Almeno 7 anni dopo il lancio dell'ultimo modello sul mercato
guarnizioni delle porte	Riparatori professionali e utenti finali	Almeno 10 anni dopo il lancio dell'ultimo modello sul mercato

• Il periodo più breve per la fornitura di ricambi post-vendita è di 15 giorni lavorativi.
• Le informazioni sul modello e l'identificazione del modello nel database dei prodotti possono essere ottenute scansionando il link web del codice QR (se presente) sull'etichetta di efficienza energetica del prodotto.

Gentile cliente

1. Se si desidera restituire o sostituire il prodotto, contattare il negozio in cui è stato acquistato. (Ricordarsi di portare la fattura d'acquisto)
2. Se il prodotto si rompe e deve essere riparato, contattare il servizio di assistenza post-vendita.

Scheda informativa del prodotto
REGOLAMENTO DELEGATO (UE) 2019/2016 DELLA COMMISSIONE per quanto riguarda l'etichettatura energetica degli apparecchi di refrigerazione
Nome o marchio del fornitore: Silverline
Indirizzo del fornitore: commerciale, Carlo Porta 4, 20813, IT
Identificativo del modello: R12069W02
Tipo di apparecchio di refrigerazione:
Apparecchio a bassa rumorosità:		No Tipo di apparecchio:	da incasso
Frigorifero cantina: No			Altro apparecchio di refrigerazione:	Sì
Parametri generali del prodotto:
Parametro Valore Parametro Valore
ve (millimetri)	Altezza	1 785	Volume totale (dm3 o l) 248
	Larghezza	540Dimensioni complessi
	Pro-fondità	545
EEI 125 Classe di efficienza energie-			F
			tica
Emissioni di rumore aereo (dB(A) re 1 pW)		41	Classe di emissione di ru-more aereo	C
Consumo annuo di energia (kWh/a)		280 Classe climatica:		temperata, subtropi-cale
Temperatura ambiente minima (°C) per la quale l'apparecchio di refrigerazione è adatto		16	Temperatura ambiente massima (°C) per la quale l'apparecchio di refrigerazione è adatto	38
Configurazione invernale No
Parametri degli scomparti:
Tipo di scomparto		Parametri e valori degli scomparti
		Volume dello scomparto (dm3 o l)	Impostazioni di temperatura raccomandate per una conservazione ottima-le degli alimenti (°C)	Capacità di congelamento (kg/24 h) Defrosting type (auto-defrost=A, manual defrost=M)

			Queste im-postazioni non sono in contra-sto con le condizioni di conservazione di cui all'allegato IV, tabella 3
Dispensa No - - - -
Cantina No - - - -
Temperatura modera-ta	No - - -
Alimenti freschi Sì 180,0	4 - A
Raffreddamento No - - - -
0 stelle o produzione di ghiaccio	No - - -
1 stella No - - - -
2 stelle No - - - -
3 stelle No - - - -
4 stelle Sì 68,0 -18 3,5		A
Sezione a 2 stelle	No - - -
Scomparto a temperatura variabile	- - - -
Per gli scomparti a 4 stelle
Congelamento rapido			Sì
Parametri della sorgente luminosa:
Tipo di sorgente luminosa			LED
Classe di efficienza energetica			F
Durata minima della garanzia offerta dal fabbricante: 24 mesi
Informazioni supplementari:
Link al sito web del fabbricante, che riporta le informazioni di cui all'allegato, punto 4, lettera a), del regolamento (UE) 2019/2019 della Commissione: www.silverline.com

Per saperne di più sul tuo prodotto, consulta il database EPREL online. Come definito nel Regolamento approvato dalla Commissione (UE) 2019/2016, tutte le informazioni su questo dispositivo di raffreddamento sono disponibili nella base EPREL (Database europeo dei prodotti per l'etichettatura energetica). Questo database ti permette di consultare le informazioni e la documentazione tecnica del tuo frigorifero. Scansionando il codice QR sull'etichetta energetica del tuo dispositivo o direttamente sul database EPREL www.ec.europa.eu Puoi accedervi andando all'indirizzo e cercando il riferimento del tuo dispositivo di raffreddamento.

www.silverline.com
