MANUALE UTENTE 16256 Eufab

IT Sistema video di retromarcia senza fili, display 4,3

Cod. art. 16256

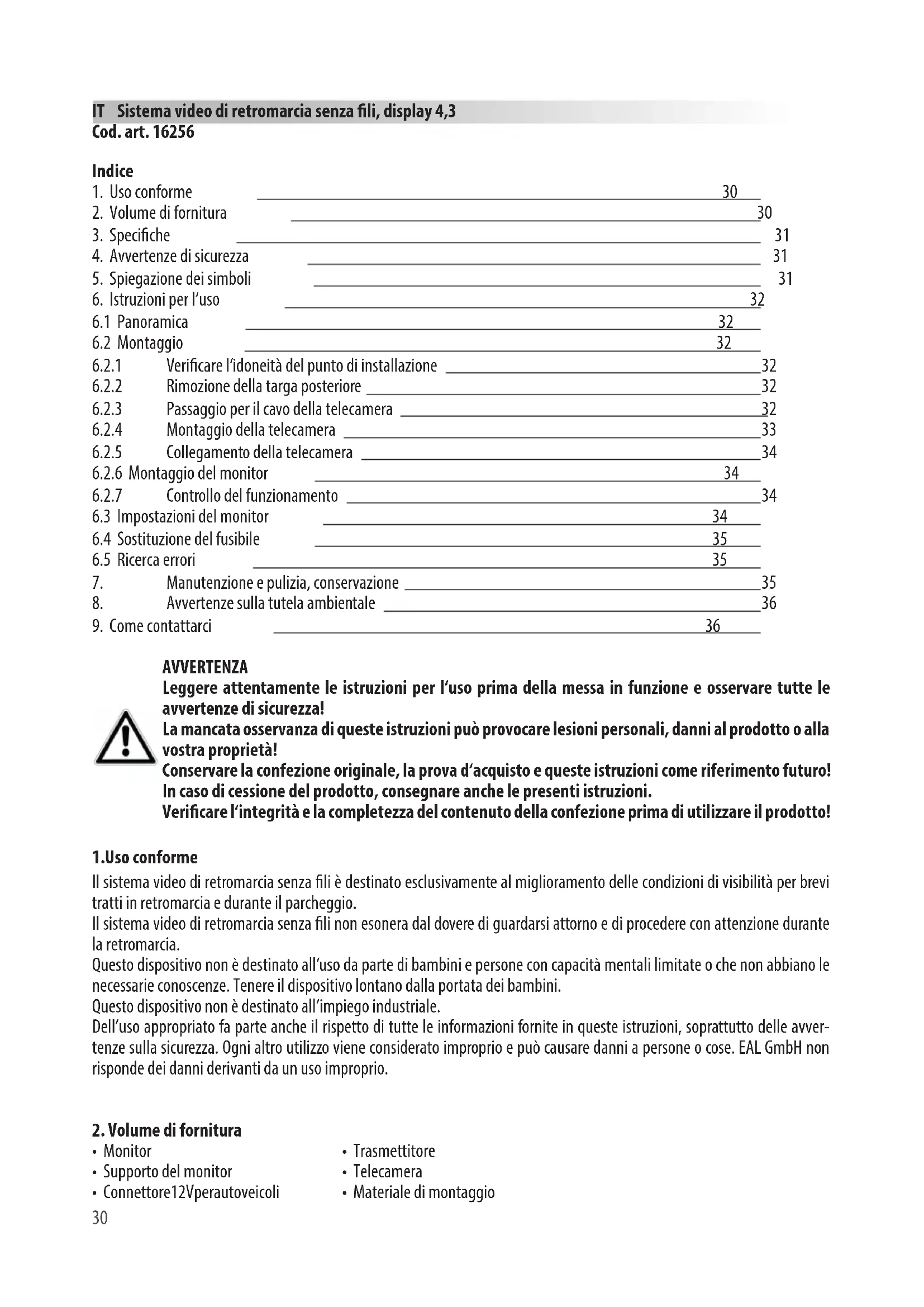

Indice

1. Uso conforme 30
2. Volume di fornitura 30
3. Specifiche 31
4. Avvertenze di sicurezza 31
5. Spiegazione dei simboli 31
6. Istruzioni per l'uso 32
   6.1 Panoramica 32
   6.2 Montaggio 32
   6.2.1 Verificare l'idoneità del punto di installazione 32
   6.2.2 Rimozione della targa posteriore 32
   6.2.3 Passaggio per il cavo della telecamera 32
   6.2.4 Montaggio della telecamera 33
   6.2.5 Collegamento della telecamera 34
   6.2.6 Montaggio del monitor 34
   6.2.7 Controllo del funzionamento 34
   6.3 Impostazioni del monitor 34
   6.4 Sostituzione del fusibile 35
   6.5 Ricerca errori 35
7. Manutenzione e pulizia, conservazione 35
8. Avvertenze sulla tutela ambientale 36
9. Come contattarci 36

AVVERTENZA

Leggere attentamente le istruzioni per l'uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza!

La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vostra proprietà!

Conservare la confezione originale, la prova d'acquisto e queste istruzioni come riferimento futuro! In caso di cessione del prodotto, consegnare anche le presenti istruzioni.

Verificare l'integrità e la completezza del contenuto della confezione prima di utilizzare il prodotto!

1. Uso conforme

Il sistema video di retromarcia senza fili è destinato esclusivamente al miglioramento delle condizioni di visibilità per brevi tratti in retromarcia e durante il parcheggio.

Il sistema video di retromarcia senza fili non esonera dal dovere di guardarsi attorno e di procedere con attenzione durante la retromarcia.

Questo dispositivo non è destinato all'uso da parte di bambini e persone con capacità mentali limitate o che non abbiano le necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini.

Questo dispositivo non è destinato all'impiego industriale.

Dell'uso appropriato fa parte anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avver- tenze sulla sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non risponde dei danni derivanti da un uso improprio.

2. Volume di fornitura

• Monitor
• Supporto del monitor
• Connettore12Vperautoveicoli
• Trasmettitore
• Telecamera
• Materiale di montaggio

3. Specifiche

Monitor:

Dimensioni / Risoluzione: 4,3", 10,9 cm / 480 x 271 pixel

Dimensioni: 123 x 77 x 21 [mm]

Tecnologia: Display a colori LCD

Tensione di esercizio: 12 V DC

Telecamera:

Risoluzione: 640 x 480 pixel

Sensore di colore: CMOS

Angolo visivo: 110°

Funzione visione notturna: 6 LED IR (si accendono automaticamente di notte)

Tensione d'esercizio: 12 V DC

Trasmettitore:

Frequenza di trasmissione: 2,4 GHz

Portata: ca. 10 m

Tensione d'esercizio: 12 V DC

Campo di temperatura: da -10 °C a +50 °C

4. Avvertenze di sicurezza

- Il triangolo di segnalazione identifica tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.

- I bambini non devono giocare con l'apparecchio.

• Non affidare pulizia e manutenzione ai bambini se non sorvegliati.

- Non lasciare il materiale d'imballaggio in giro con noncuranza. Questo può diventare un giocattolo pericoloso per i bambini!

- Utilizzare questo prodotto solo per lo scopo previsto!

• Non manomettere né smontare il prodotto!

- Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o consigliati dal produttore!

- Se durante il montaggio, l'uso o il funzionamento del sistema video di retromarcia nascessero dei dubbi, rivolgersi a personale specializzato qualificato.

- Non mettere in funzione il sistema video di retromarcia in caso di danneggiamenti o malfunzionamenti dell'apparecchiatura o dei cavi.

- Assicurare una buona ventilazione per il monitore e il trasmettitore, non coprire questi componenti con coperte o altri oggetti.

• Non prolungare i cavi. Non usare altri cavi o accessori diversi da quelli in dotazione.

- Per disinserire l'alimentazione elettrica, non tirare mai il cavo ma staccare direttamente il connettore.

- Proteggere il monitor dall'infiltrazione di liquidi. Posizionare il monitor nel veicolo in modo da sia protetto dalla condensa. Non usare mai il dispositivo con mani bagnate o umide.

- In caso di temperature estreme o improvvisse variazioni di temperatura è possibile che il sistema non funzioni perfettamente.

- In caso di forte irradiazione solare diretta sull'obiettivo della telecamera, l'immagine del monitor può risultare sovraesposta.

5. Spiegazione dei simboli

Conforme alle direttive CE

contrassegnati con questo simbolo non vanno gettati nei rifiuti domestici

Leggere le istruzioni d'uso

ELV (Safety Extra Low Voltage) bassissima tensione di sicurezza (classe di protezione III)

Contrassegno ECE

6. Istruzioni per l'uso

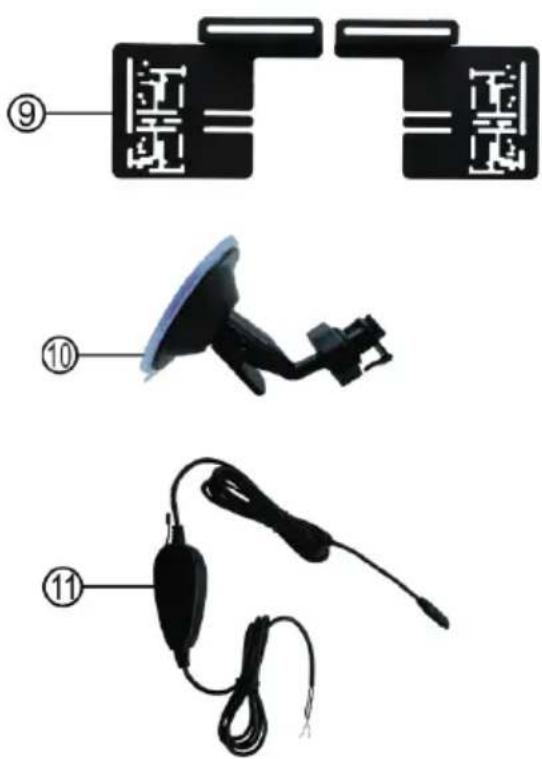

6.1 Panoramica

1. telecamera con LED IR e cavo di allacciamento
2. cavo di allacciamento monitor per presa di autoveicoli da 12V
3. monitor

4. fascette serracavi

5. viti

6. dadi

7. connettori a morsetto

8. telecamera con LED IR e cavo di allacciamento

9. cavo di allacciamento monitor per presa di autoveicoli da 12V
10. monitor
11. fascette serracavi
12. viti
13. dadi

14. connettori a morsetto

15. anello di tenuta

16. supporto telecamera
17. suppoto monitor
18. trasmettitore con cavi di allacciamento

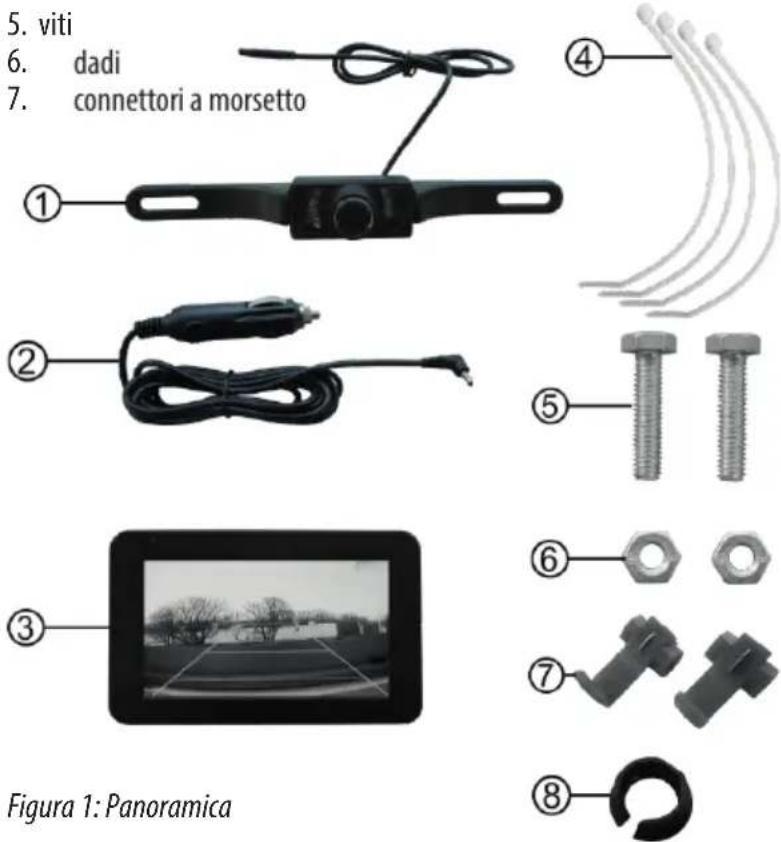

5. viti 6. dadi 7. connettori a morsetto ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ Figura 1: Panoramica

A causa dei diversi tipi di veicoli, queste istruzioni hanno carattere esclusivamente esemplificativo e non sono utilizzabili direttamente per qualsiasi vettura.

6.2.1 Verificare l'idoneità del punto di installazione

Prima di iniziare il montaggio, verificare se il punto scelto è adatto per l'installazione della telecamera di retromarcia. Tenere perciò i due supporti della telecamera, posizione 9 nella panoramica, il più esattamente possibile sopra la targa posteriore. La targa e la relativa illuminazione non devono essere coperte dalla telecamera. La telecamera e i supporti non devono ostacolare la chiusura del portellone del bagagliaio. La telecamera può essere montata sopra o sotto la targa. La telecamera deve essere montata in modo che l'allacciamento dei cavi si trovi in alto.

6.2.2 Rimozione della targa posteriore

Smontare dapprima la targa posteriore e, se esistente, anche il portatarga del veicolo.

6.2.3 Passaggio per il cavo della telecamera

Se dietro la targa non ci sono aperture che possono essere usate per il passaggio del cavo della telecamera, praticare un foro del diametro di 10 mm, per posare il cavo nell'abitacolo. In questo caso rimuovere prima il rivestimento interno del bagagliaio.

Verificare che nel punto scelto non ci siano cavi, linee o altri componenti che potrebbero essere danneggiati dalla foratura.

Dopo aver praticato il foro per il passaggio del cavo, proteggere i punti nudi della lamiera con una vernice antiruggine ad altre vernici adatte.

6.2.4 Montaggio della telecamera

Collegare la telecamera con i relativi supporti, posizione 9 nella panoramica, al riguardo vedi figura 2. A tal fine usare le viti, posizione 5 nella panoramica e i dadi, posizione 6 nella panoramica. Non stringere ancora le viti. Mettere la targa o il portatarga sui supporti della telecamera. Posizionare i supporti della telecamera in modo da poter usare i fori di fissaggio della targa o del portatarga. I due partatarga non devono distare più di 4 cm, figura 3. Ora stringere le viti.

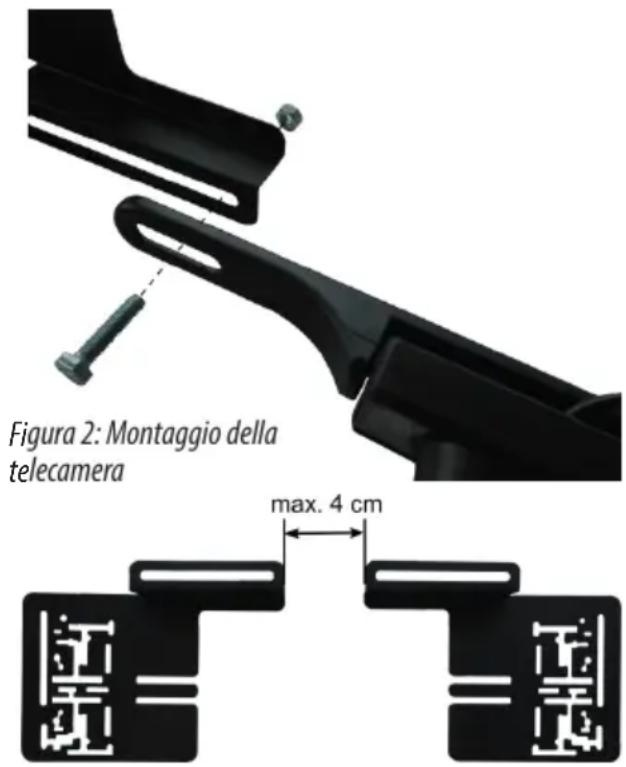

Figura 2: Montaggio della telecamera max. 4 cm

Figura 3: Distanza supporti telecamera

6.2.5 Collegamento della telecamera

Scegliere un luogo di installazione adatto per il trasmettitore, posizione 11 nella panoramica. A tal fine rimuovere eventualmente parti del rivestimento nel bagagliaio o nell'abitacolo del veicolo. Il luogo di installazione non deve essere troppo distante dalla telecamera e dalle luci posteriori, considerare le lunghezze dei cavi. Il trasmettitore dovrebbe inoltre essere collocato il più vicino possibile al ricevitore (monitor), senza che elementi metallici, lamiere della carrozzeria, controventi e rinforzi possano disturbare le trasmissioni radio. Fissare il trasmettitore, p.es. con fascette serracavi. Posare i cavi in modo che non possano essere piegati, schiacciati o tesi.

Attenzione: Per la fase successiva, lavori sull'impianto elettrico del veicolo, è necessario staccare la batteria. In questo caso possono andare persi p.es. il codice dell'autoradio, i dati del computer di bordo o altre impostazioni. Al riguardo leggere le istruzioni per l'uso del veicolo o rivolgersi al costruttore del veicolo.

Staccare la batteria del veicolo. Cercare il cavo positivo e negativo per la luce di retromarcia. Collegare il cavo positivo rosso del trasmettitore ricorrendo a un connettore a morsetto, posizione 7 nella panoramica, con il cavo positivo della luce di retromarcia. Collegare il cavo negativo nero del trasmettitore con il cavo negativo della luce di retromarcia. Procedere come raffigurato nelle figure da 4 a 6.

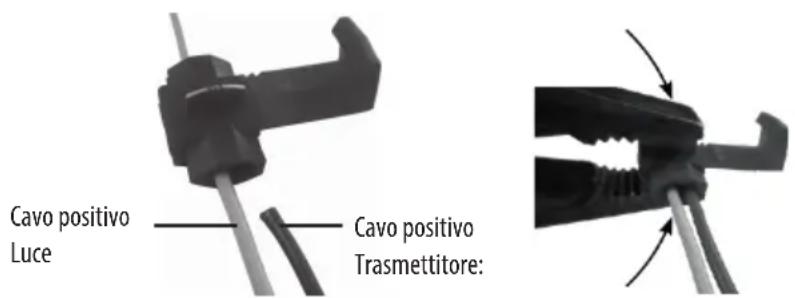

Cavo positivo Luce Cavo positivo Trasmettitore:

Figura 4: Inserimento del cavo Figura 5: Inserimento della piastrina di contatto

Figura 6: Chiusura della staffa di sicurezza

Se nutrisse dubbi sull'installazione elettrica, si rivolga a un'officina specializzata. Esiste il pericolo di danni materiali e a persone.

6.2.6 Montaggio del monitor

Inserire la sede del monitor integrata nel relativo supporto, posizione 10 nella panoramica, vedi figura 7, nella rientranza sul lato posteriore del monitor. Spingendo, applicare il monitor sulla relativa sede, finché il dispositivo di blocco scatta in posizione. Inserire la spina a gomito del cavo di collegamento del monitor, posizione 2 nella panoramica, nel connettore del monitor, figura 8.

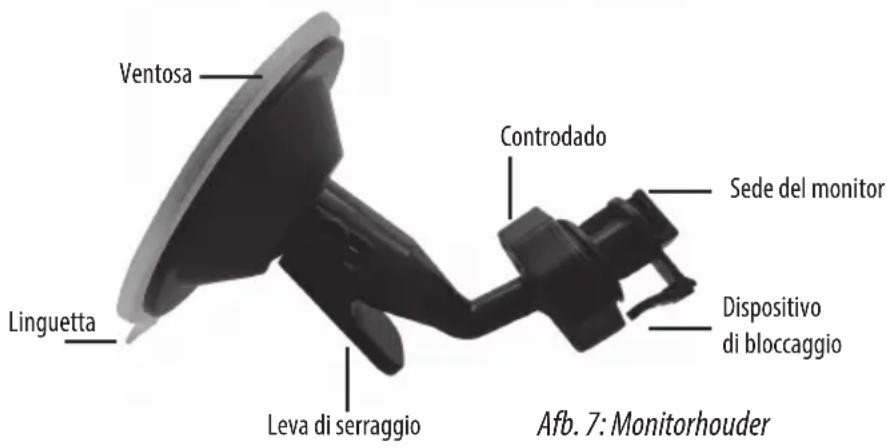

Ventosa Controdado Sede del monitor Linguetta Leva di serraggio Dispositivo di bloccaggio Afb. 7: Monitorhouder

Fissare il monitor con il supporto sul parabrezza del veicolo, come raffigurato nelle figure 9 e 10.

Figura 8: Connettore
Figura 9: Applicare il supporto Figura 10: Supporto fissato

6.2.7 Controllo del funzionamento

Collegare il cavo della telecamera e quello del trasmettitore. Avviare il motore del veicolo. Collegare il connettore del cavo di collegamento con la presa da 12 V del proprio veicolo. Se l'installazione è stata eseguita correttamente, ora si accende la spia blu a sinistra in alto nel bordo del monitor. Inserire la retromarcia. Se il trasmettitore e la telecamera sono stati connessi correttamente, il monitor mostra un'immagine. Se non si vedono immagini, procedere secondo la tabella degli errori nel capoverso 6.5 ed eliminare l'errore.

Se non sono stati constatati errori, spegnere il motore e staccare la spina del cavo del motore. Posare e fissare il cavo. Riapplicare tutte le parti del rivestimento nel bagagliaio e nell'abitacolo.

6.3 Impostazioni del monitor

Sul lato superiore del monitor ci sono quattro tasti, figura 11.

12 Tasto ON/OFF
13 Tasto +
14 Tasto del menu
15 Tasto -

Per accendere e spegnere il monitor premere il tasto 12 Premendo il tasto del menu 14 si attiva il menu dello schermo Premendo di nuovo il tasto del menu si può passare da un punto del menu a un altro. Con i tasti + e - si possono effettuare le impostazioni per ogni punto del menu.

Per uscire dal menu dello schermo, premendo ripetutamente il tasto del menu selezionare il punto „EXIT“, poi premere il tasto + o il tasto -

12 13 14 15

Figura 11: Comando del monitor

Figura 12: Menu dello schermo

6.4 Sostituzione del fusibile

Ruotare in senso antiorario il dado zigrinato sulla punta del connettore da 12 V del cavo del monitor fino a quando non si stacca dal connettore, quindi rimuoverlo. Il fusibile è ora libero ed è possibile estarlo dal connettore. Sostituirlo con un fusibile nuovo della stessa potenza e riavvitare il dado zigrinato nel connettore.

Errore / Anomalia Possibile causa	Rimedio / Soluzione
L'accensione del veicolo è inserita e il monitor è acceso, la retromarcia è inserita, ma il display rimane buio. La spia blu non si illumina.	La spina del cavo del monitor non è stata inserita nella presa da 12 V del veicolo.	Inserire la spina del cavo del monitor nella presa da 12 V del veicolo.
	Il fusibile nella spina del cavo del monitor è scattato e deve essere sostituito.	Sostituire il fusibile nella spina del cavo del monitor.
	Il fusibile per la presa da 12 V del veicolo è scattato e deve essere sostituito.	Sostituire il fusibile nella scatola dei fusibili del veicolo.
L'accensione del veicolo è inserita e il monitor è acceso, la retromarcia è inserita, la spia blu si illumina ma il monitor non mostra alcuna immagine.	Non è stato possibile stabilire alcun collegamento radio tra la telecamera e il monitor. I cavi della telecamera e del trasmettitore non sono stati collegati correttamente o si sono staccati.	Controllare la correttezza del collegamento dei cavi con la telecamera, il trasmettitore e la luce di retromarcia.
L'immagine sul monitor è disturbata.	Il segnale tra telecamera e monitor viene disturbato da altre fonti radio (p.es. cellulari, trasmettitori per telecomandi per porte di garage.	Disattivare le fonti radio o allontanarsi da esse.
	Il collegamento radio tra la telecamera e il monitor non è abbastanza forte per trasmettere i segnali senza disturbi.	Cambiare la posizione del trasmettitore in modo da ridurre la distanza dal monitor e che ostacoli metalli influenzino la trasmissione.
Il monitor non mostra un'im-magine chiara.	L'obiettivo della telecamera è sporca. Pulire con precauzione l'obiettivo.
	Una luce intensa colpisce direttamente l'obiettivo della telecamera.	Non appena l'incidenza della luce si riduce, la qualità dell'immagine ritorna normale.

7. Manutenzione e pulizia, conservazione

Prima della pulizia staccare il cavo di allacciamento dal monitor. Pulire il corpo del monitor con un panno morbido asciutto. Non utilizzare detergenti aggressivi o contenenti solventi. Evitare sempre l'infiltrazione di liquidi all'interno del corpo.

Quando non viene utilizzato, conservare il sistema video di retromarcia in un luogo asciutto. Non esporre il sistema video a forti variazioni di temperatura. La condensa che si genera può danneggiare il sistema.

8. Avvertenze sulla tutela ambientale

Non smaltire gli apparecchi elettrici insieme ai rifiuti domestici! I dispositivi elettrici ed elettronici devono essere separati e destinati al riciclaggio. Per le possibilità di smaltimento delle apparecchiature elettriche ed elettroniche, informarsi presso il proprio comune

9. Come contattarci

EAL GmbH
