Tipo di prodotto	Condizionatore split a parete reversibile (raffreddamento e riscaldamento)
Marca	LG
Modello	DC09RK
Dimensioni unità interna (circa)	820 x 300 x 210 mm (L x A x P)
Dimensioni unità esterna (circa)	770 x 545 x 288 mm (L x A x P)
Peso unità interna (circa)	9 kg
Peso unità esterna (circa)	35 kg
Alimentazione elettrica	220-240 V, 50 Hz, monofase
Corrente nominale (raffreddamento)	4.2 A
Potenza frigorifera nominale	2500 W (2.5 kW)
Potenza termica nominale	2800 W (2.8 kW)
Consumo elettrico (raffreddamento)	800 W
Consumo elettrico (riscaldamento)	900 W
Refrigerante	R32
Modalità operative	Raffreddamento, riscaldamento, deumidificazione, ventilazione, automatico
Velocità della ventola	Più velocità regolabili (bassa, media, alta, automatica)
Funzioni speciali	Jet Mode, oscillazione (Swing), timer (accensione/spegnimento), display consumo
Telecomando senza fili	Sì, con batterie AAA (1.5 V)
Filtro aria	Lavabile, pulizia consigliata ogni 2 settimane
Livello sonoro unità interna (circa)	20-40 dB(A)
Livello sonoro unità esterna (circa)	48-52 dB(A)
Classe energetica (stagione fredda)	A+
Classe energetica (stagione calda)	A++
Garanzia produttore	2 anni (parti e manodopera)

Domande frequenti - DC09RK LG

Come pulire il filtro dell'aria del condizionatore LG DC09RK?

Spegnere l'apparecchio e scollegarlo. Aprire il coperchio anteriore, rimuovere il filtro dell'aria e lavarlo con acqua tiepida e sapone. Sciacquare e asciugare completamente prima di rimontarlo. Si consiglia una pulizia ogni 2 settimane.

Cosa fare se il telecomando non funziona?

Controllare prima lo stato delle batterie: sostituirle se necessario. Assicurarsi di puntare il telecomando verso il ricevitore di segnale sull'unità interna. Se il problema persiste, utilizzare il pulsante ON/OFF situato sull'unità interna per uso di emergenza.

Come impostare il timer accensione/spegnimento?

Premere il pulsante Timer del telecomando. Impostare l'ora desiderata con i tasti + e -, quindi confermare con Set/Cancel. Il timer è disponibile dopo aver impostato l'ora corrente.

Posso usare il condizionatore senza telecomando?

Sì. Aprire il coperchio anteriore o l'aletta orizzontale e premere il pulsante ON/OFF dell'unità interna. Nota: la temperatura non potrà essere modificata e rimarrà fissata tra 22°C e 24°C per i modelli reversibili.

Come cambiare la visualizzazione da °C a °F?

Tenere premuto il pulsante corrispondente (spesso il pulsante Temp o Set/Cancel) per circa 5 secondi. Il display passerà da gradi Celsius a Fahrenheit.

Cosa significa la modalità Jet Mode?

Il Jet Mode consente di raffreddare o riscaldare rapidamente la stanza facendo funzionare la ventola alla massima velocità. È ideale per raggiungere la temperatura desiderata in breve tempo.

Come orientare correttamente il flusso d'aria?

Utilizzare il pulsante Swing sul telecomando per far oscillare le alette orizzontalmente o verticalmente. È possibile regolarle manualmente spingendo delicatamente i deflettori.

Qual è il consumo elettrico del LG DC09RK?

In modalità raffreddamento, il consumo è di circa 800 W, e in riscaldamento di circa 900 W. Il consumo esatto dipende dalle impostazioni e dalle condizioni di utilizzo.

Come manutenere l'unità esterna?

Mantenere l'unità esterna libera da ostacoli (vegetazione, detriti). Pulire le alette con un aspirapolvere delicato e verificare che il tubo di scarico non sia ostruito. Rivolgersi a un professionista per una manutenzione approfondita.

Cosa fare se il condizionatore non raffredda abbastanza?

Controllare prima il filtro dell'aria: se è sporco, pulirlo. Assicurarsi che tutte le porte e le finestre siano chiuse. Verificare anche che le alette non siano ostruite. Se il problema persiste, contattare un tecnico.

MANUALE UTENTE DC09RK LG

Leggere interamente il manuale d'uso prima di utilizzato l'elettrodomestico e conservarlo a portata di mano per futuro riferimenti.

Il presente documento costituisce la versione ridotta del manuale originale disponibile sul site www/lg.com.

TIPO: A PARETE

Traduzione delle istruzioni originali

INDICE

Questo manuale cui si riferisce al modello acquistato.

Il presente manuale è soggetti a revisioni da parte del produttore.

USO 3

Note per I'uso. 3

Componenti funzioni 3

Telecomando wireless 4

USO

IT

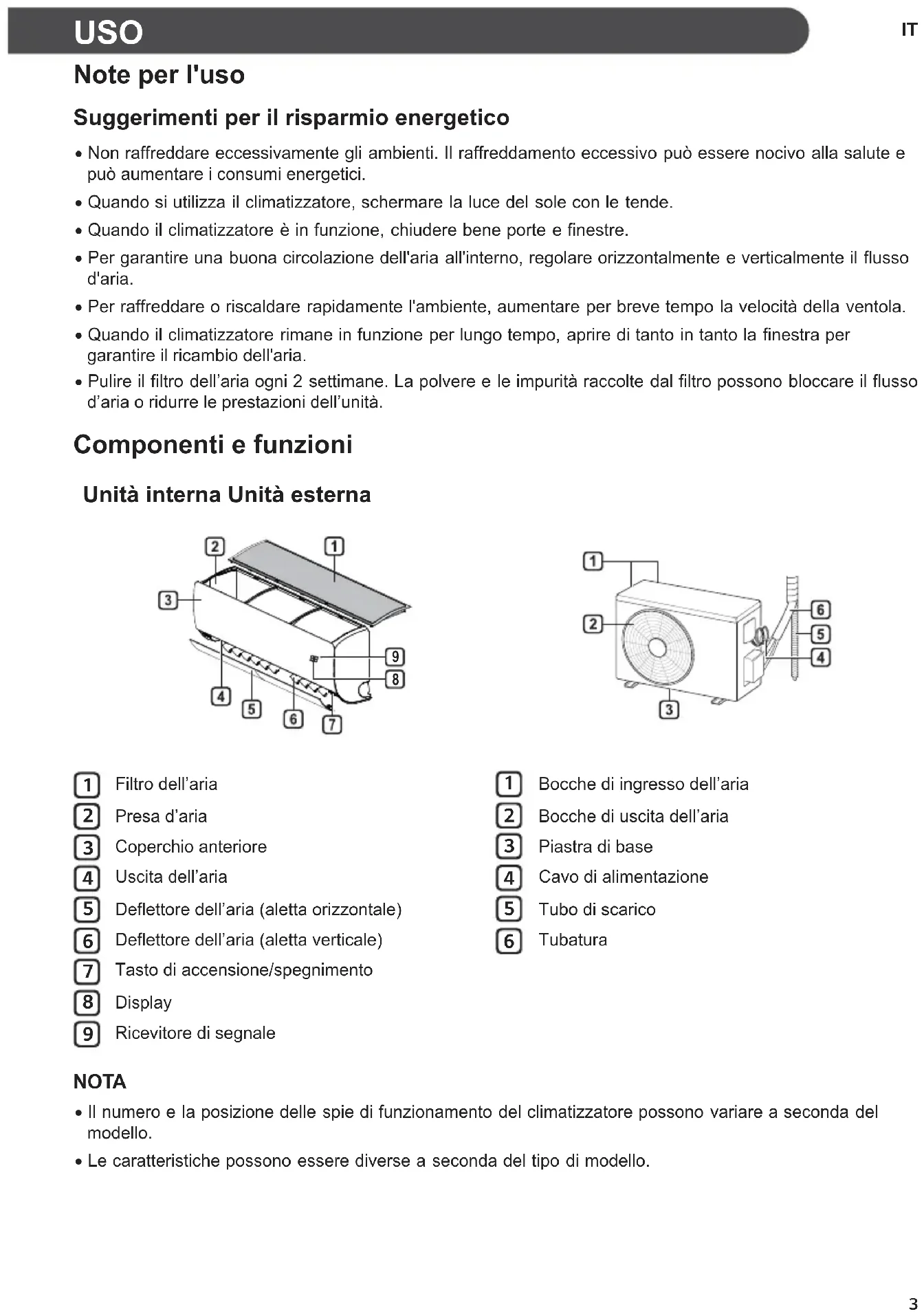

Note per l'uso

Suggerimenti per il risparmio energetico

Non raffreddare eccessivamente gli ambienti. Il raffreddamento eccessivo cui siere nocivo alla salute e cui aumentare i consumi energetici.
- Quando si utilizes il climatizzatore, schermare la luce del sole con le tende.
- Quando il climatizzatore è in funzione, chiudere bene porte e finestre.
- Per garantire una buona circolazione dell'aria all'interno, regolare orizzontalmente e verticalmente il flusso d'aria.
- Per raffreddare o riscaldare rapidamente l'ambiente, augmentare per breve tempo la velocità della ventola.
- Quando il climatizzatore rimane in funzione per lungo tempo, après di tanto in tanto la finestra per garantire il ricambio dell'aria.
- Pulire il filtrlo dell'aria agli 2 settimane. La polvere e le impurità raccolte dal filtrro possono bloccare il flusso d'aria o ridurre le prestazioni dell'unità.

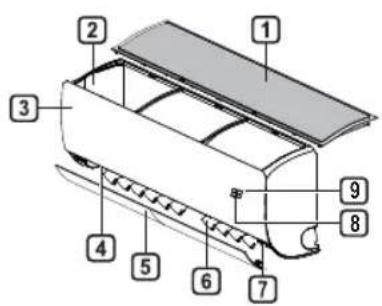

Componente funzioni

Unità interna Unità esterna

Filtro dell'aria
Presa d'aria
3 Coperchio anteriore
4 Uscita dell'aria
5 Deflettore dell'aria (aletta orizzontale)
6 Deflettore dell'aria (alletta verticale)
7 Tasto di accensione/spegnimento
8 Display
9 Ricevitore di segnale

1 Bocche di ingresso dell'aria
2 Bocche di uscita dell'aria
3 Piastra di base
4 Cavo di alimentazione
Tubo di scarico
6 Tubatura

NOTA

• Il numero e la posizione delle spie di funzionamento del climatizzatore possono variare a seconda del modello.
• Le caratteristica possono essere diverse a seconda del tipo di modello.

Telekomando wireless

Inserimento delle batterie

Se il display del telecomando si sbiadisce, sostuire le batterie. Prima diutilizzare il telecomando, inseire le batterie AAA (1,5 V).

1 Togliere il coperchio delle batterie.

2 Inserire le nuove batterie rispettando le polarità (+e - )

Installazione del portatelecomando

Per proteggere il telecomando, installare il portatelecomando in un luogo protetto alla luce solare diretta.

1 Scegliere una posizione sicura e lavorente accessible.
2 Fissare il portatelecomando stringendo saldamente le 2 viti con un cacciavite.

Funzionamento

Puntare il telecomando verso il ricevitore del segnale collocato sul lato destro del climatizzatore.

NOTA

• Il telecomando potrebbe interagire con altri dispositivi elettronici se viene puntoerto versus tali dispositivi. Accertarsi di puntare il telecomando verso il ricevitore del segnale del climatizzatore.
  Per il corretto funzionamento, pulire il trasmettitore e il ricevitore del segnale con un panno morbido.
• Nel caso in cui venga premuto il tasto del telecomando relativo a una funzione non disponibile, il prodotto non emette alcun segnale acustico, ad eccezione delle funzioni di regolazione del flusso d'aria (Swing), visualizzazione del consumo energetico (KW(3s)) e purificazione dell'aria (4).

Impostazione dell'ora

1 Inserire le batterie.

• L'icona nella parte inferiore del display comincia a lampeggiare.

2 Premere il tastingo per selezionare i minuti.
3 Premere il tasting Set/Cancel per terminare la procedura.

NOTA

• Una volta impostata l'ora, è possibile utilizzato il timer di accensione e spegnimento.

Utilizzo della funzione di conversione ^ / ^ (opzionale)

Questa funzione consente di scegliere l'unità di misura in °C e °F

• Tenere premuto il tasto per 5 secondi.

Funzionamento del climatizzatore senza telecomando

Per azionare il climatizzatoreswana telecomando, utilizzato il tasto ON/OFF dell'unità interna.

1 Aprire il coperchio anteriore (Tipo2) o l'alletta orizzontale (Tipo1).
2 Premere il tasto ON/OFF.

Tip01

Tipo2

NOTA

• Se si après rapidamente l'alletta orizzontale, il motore passo-passo potrebbe danneggiarsi.
• É impostata la velocità elevata della ventola.

• Le caratteristica possono essere diverse a seconda del tipo di modello.

• Quando si utilizes il tasto di ON/OFF di emergenza, non è possibile cancellare la temperatura.

Per i modelli con raffreddamento e riscaldamento, la temperatura è impostata tra 22 e 24 °C

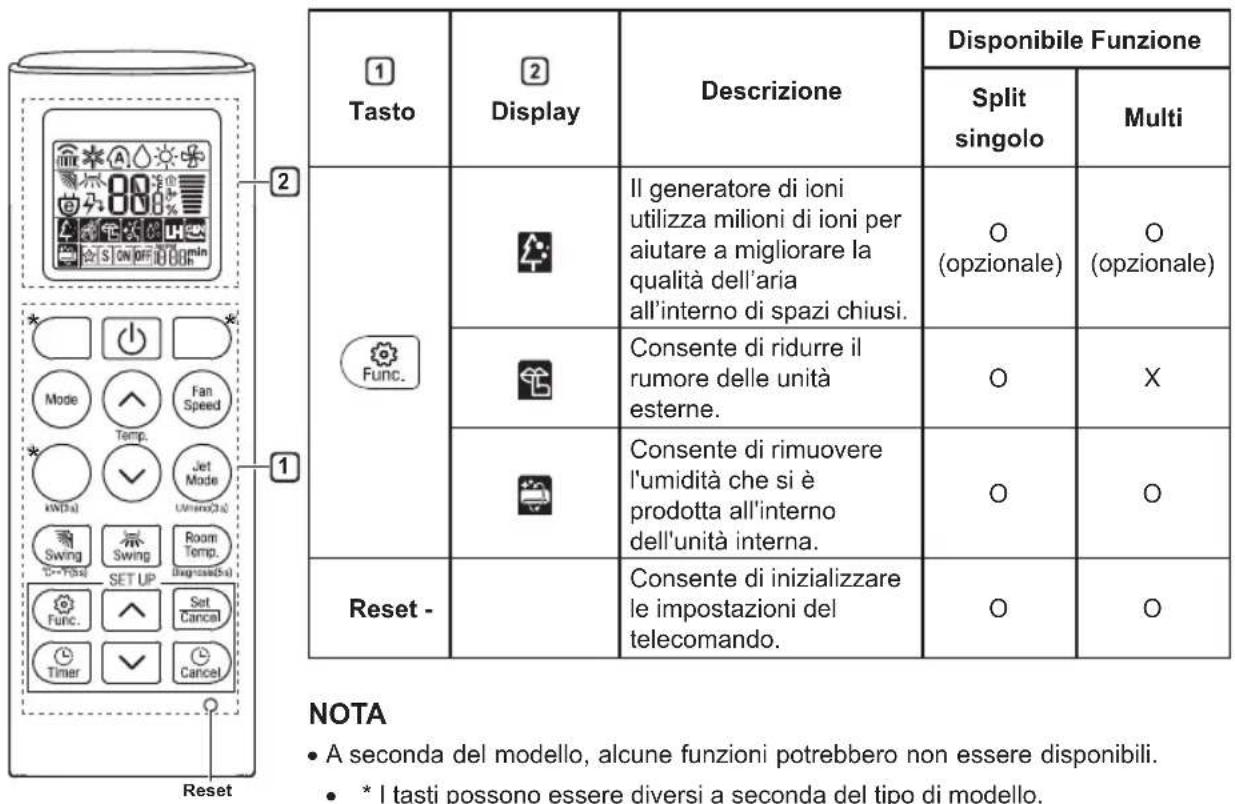

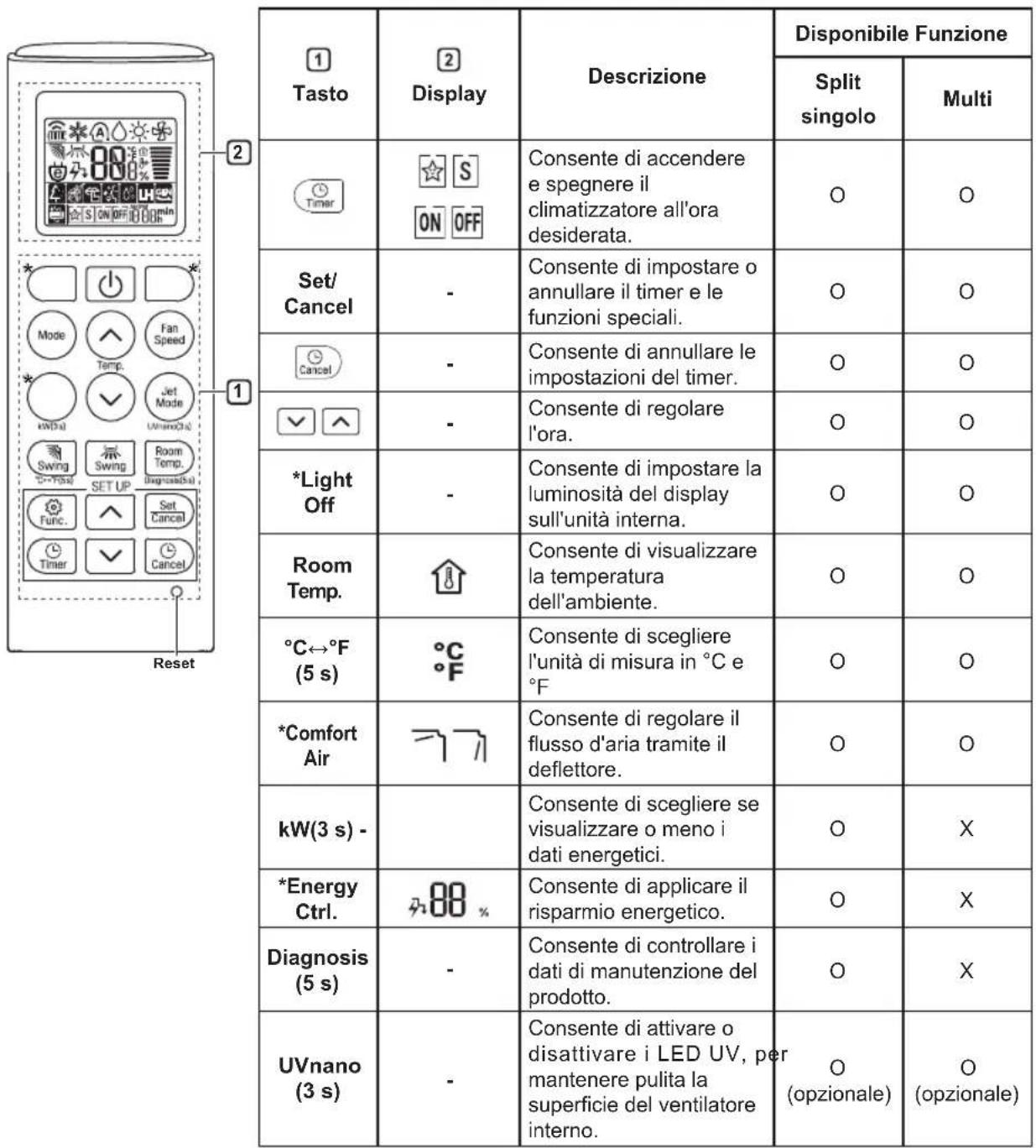

Utilizzo del telecomando wireless

L'uso del climatizzatore è più comodo tramite il telecomando.

Reset	1 Tasto	2 Display	Descrizione	Disponibile Funzione
				Split singolo	Multi
		-	Consente di accendere e spegnere il climatizzatore.	O	O
	Temp.	88°	Consente di regolare la temperature del raffreddamento, del riscaldamento o la modalità di commutazione automatica.	O	O
	Mode	*	Consente di selezionare la modalità di raffreddamento.	O	O
			Consente di selezionare la modalità di riscaldamento.	O	O
			Consente di selezionare la modalità di deumidificazione.	O	O
			Consente di selezionare la modalità di ventilazione.	O	O
		A	Consente di selezionare la modalità di funzionamento e commutazione in automatico.	O	O
	Jet Mode	Po	Consente di cancellate rapidamente la temperature dell'ambiente.	O	O
	Fan Speed		Consente di regolare la velocità della ventola.	O	O
	Suing Swing		Consente di regolare la direzione orizzontale e verticale del flusso d'aria.	O	O

NOTA

• I tasti possono essere diversi a seconda del tipo di modello.

• Se ci si connette all'Unità Esterna Multi, le funzioni di Visualizzazione Energetica, di Regolazione Energetica, Silenziosa e di Diagnosi Intelligente potrebbero non essere supportate.

• Premere il pulsante Set/Cancel per attivare la Func selezionata.
