Producttype	Omkeerbare split-airconditioner voor wandmontage (koeling en verwarming)
Merk	LG
Model	DC09RK
Afmetingen binnenunit (ongeveer)	820 x 300 x 210 mm (L x H x D)
Afmetingen buitenunit (ongeveer)	770 x 545 x 288 mm (L x H x D)
Gewicht binnenunit (ongeveer)	9 kg
Gewicht buitenunit (ongeveer)	35 kg
Elektrische voeding	220-240 V, 50 Hz, eenfase
Nominale stroom (koeling)	4.2 A
Nominaal koelvermogen	2500 W (2.5 kW)
Nominaal verwarmingsvermogen	2800 W (2.8 kW)
Elektrisch vermogen (koeling)	800 W
Elektrisch vermogen (verwarming)	900 W
Koelmiddel	R32
Bedrijfsmodi	Koeling, verwarming, ontvochtiging, ventilatie, automatisch
Ventilatorsnelheid	Meerdere instelbare snelheden (laag, medium, hoog, automatisch)
Speciale functies	Jetmodus, oscillatie (Swing), timer (aan/uit), verbruiksweergave
Draadloze afstandsbediening	Ja, met AAA-batterijen (1,5 V)
Luchtfilter	Afwasbaar, reiniging aanbevolen om de 2 weken
Geluidsniveau binnenunit (ongeveer)	20-40 dB(A)
Geluidsniveau buitenunit (ongeveer)	48-52 dB(A)
Energieklasse (koude seizoen)	A+
Energieklasse (warme seizoen)	A++
Fabrieksgarantie	2 jaar (onderdelen en arbeid)

Veelgestelde vragen - DC09RK LG

Hoe het luchtfilter van de LG DC09RK airconditioner reinigen?

Schakel het apparaat uit en haal de stekker uit het stopcontact. Open het voorpaneel, verwijder het luchtfilter en was het met warm zeepwater. Spoel en droog het volledig voordat u het terugplaatst. Een reiniging om de 2 weken wordt aanbevolen.

Wat te doen als de afstandsbediening niet werkt?

Controleer eerst de batterijen: vervang ze indien nodig. Richt de afstandsbediening op de signaalontvanger van de binnenunit. Als het probleem aanhoudt, gebruik dan de ON/OFF-knop op de binnenunit voor noodgebruik.

Hoe stel ik de aan/uit timer in?

Druk op de Timer-knop op de afstandsbediening. Stel de gewenste tijd in met de + en - toetsen en bevestig met Set/Cancel. De timer is beschikbaar nadat u de huidige tijd hebt ingesteld.

Kan ik de airconditioner zonder afstandsbediening gebruiken?

Ja. Open het voorpaneel of de horizontale lamellen en druk op de ON/OFF-knop van de binnenunit. Houd er rekening mee dat de temperatuur niet kan worden aangepast en wordt vastgesteld op 22°C tot 24°C voor omkeerbare modellen.

Hoe wijzig ik de weergave van °C naar °F?

Houd de betreffende knop (vaak de Temp- of Set/Cancel-knop) ongeveer 5 seconden ingedrukt. Het display schakelt tussen graden Celsius en Fahrenheit.

Wat betekent de Jetmodus?

De Jetmodus zorgt voor snelle koeling of verwarming van de ruimte door de ventilator op maximale snelheid te laten draaien. Het is ideaal om snel de gewenste temperatuur te bereiken.

Hoe stel ik de luchtstroom correct in?

Gebruik de Swing-knop op de afstandsbediening om de lamellen horizontaal of verticaal te laten oscilleren. U kunt ze ook handmatig instellen door de deflectors voorzichtig te duwen.

Wat is het stroomverbruik van de LG DC09RK?

In koelmodus is het verbruik ongeveer 800 W, en in verwarmingsmodus ongeveer 900 W. Het exacte verbruik hangt af van de instellingen en gebruiksomstandigheden.

Hoe onderhoud ik de buitenunit?

Houd de buitenunit vrij van obstakels (vegetatie, vuil). Reinig de lamellen met een zachte stofzuiger en controleer of de afvoerslang niet verstopt is. Schakel een professional in voor grondig onderhoud.

Wat te doen als de airconditioner niet voldoende koelt?

Controleer eerst het luchtfilter: als het vuil is, reinig het dan. Zorg ervoor dat alle deuren en ramen gesloten zijn. Controleer ook of de lamellen niet geblokkeerd zijn. Als het probleem aanhoudt, neem dan contact op met een technicus.

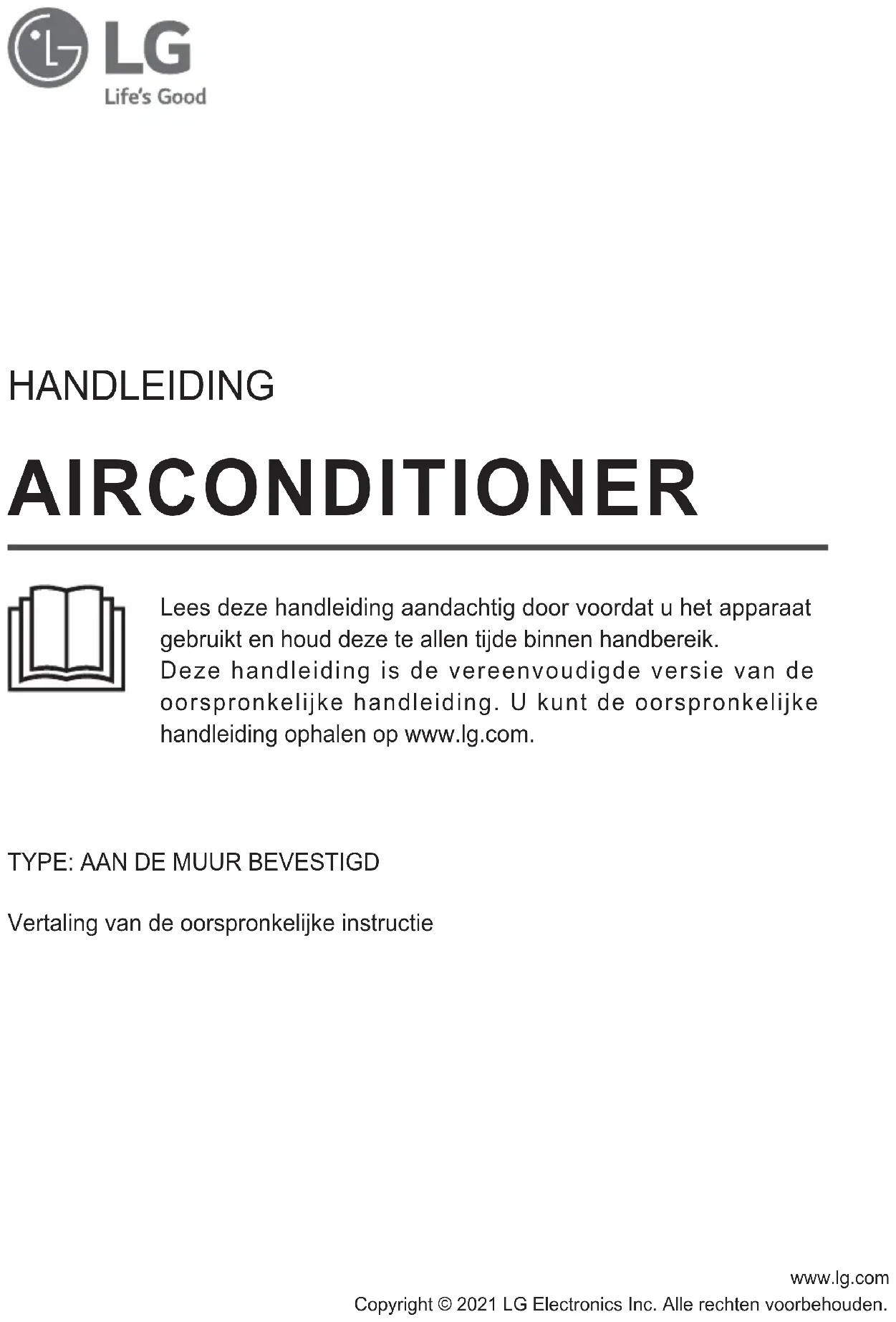

GEBRUIKSAANWIJZING DC09RK LG

Lees deze handleiding aandachtig door voordat u het apparaat gezbrukt en houd deze te allen tjnde binnen handbereik.

Deze handledeiding is de vereenvoudigde versie van de oorspronkelijke handleding. U kunt de oorspronkelijke handleding ophalen op www/lg.com.

TYPE: AAN DE MUUR BEVESTIGD

Vertaling van de oorspronkelijke instructie

INHOUDSOPGAVE

Deze handleiding kan afbeeldingen of inhoud bevatten die verschillen van het aangeschafte model.

Deze handleiding is onderhevig aan herziening door de fabrikant.

GEBRUIK 3

Aanwijzingen voor het gebruik 3

Onderdelen en functies 3

Draadloze afstandsbediening 4

GEBRUIK

NL

Aanwijzingen voor het gebruik

Suggestie voor energiebesparing

• Koel binnen Niet op een excessieve manier. Dit kan schadelijkঃ voor uw gezondheid en verbruiktmeer elektricitit.
• Blokkeer zonlicht met gordijnen of luiken als u de airconditioner gebruikt.
• Houd ramen en deuren goed zich als u de airconditioner gebruikt.
• Pas de richting van de luchtstroom verticaal of horizontaal aan om lucht binnen te latent circuleren.
• Laat de ventilator sneller draaien om luckt binnen snel af te koelen of op te warmen, in een korteperiode.
• Open de ramen regelmatig om te ventileren, de kwaliteit van de binnenlucht kan verslechteren als de airconditioner gedurende langere periodes gebruikt worden.
• Reinig het luchtfilter elke 2 weken. Stof en vuil op het filter hunnen de luchtstroom blokkeren of een verminderde werkig tot gevolg hebben.

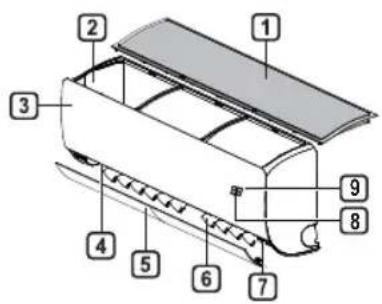

Onderdelen en functies

Unit binnen Unit buiten

Luchtfilter
Luchttoevoer
3 Voorpaneel
4 Luchtafvoer
Luchtdeflector (horizontal klep)
Luchtdeflector (vertical rooster)
7 Aan-/uitknop
8 Scherm
9 Signaal ontvanger

Luchttoevoeropeningen
Luchtafvoeropeningen
3 Basisplaat
4 Netsnoer
5 Afvoerslang
6 Koelmiddelbuizen

OPMERKING

• Het aantal en de plaats van de lampjes kan afwijken afhankelijk van het model van de airconditioner.

• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.

Draadloze afstandsbediening

Batterijenplaatsen

Vervang de batterijen indien het display van de afstandsbediening vervaagt. Plaats AAA (1,5V) batterijen voordat u de afstandsbediening gebruikt.

1 Verwijder het batterijieklepje.

2 Plaats de neue batterijen en zorg ervoor dat de + en - aansluitingen van de batterijen correct geplaatst+zijn.

De houder van de afstandsbediening installeren

Plaats om de afstandsbediening te beschermen de houder op een plek waar geen direct zonlicht is.

1 Kies een veilige en makkelijk toegankelijkke plek.
2 Bevestig de houder door de 2 schroeven stevig vast te draaien met een schroevendraier.

Methode voor gebruik

Richt om deze te gebruiken de afstandsbediening op de signalontvanger aan de rechterkant van de airconditioner.

OPMERKING

• De afstandsbediening kan andere elektronische apparaten aansturen, indien deutsche erop gericht worden. Zorg ervoor dat de afstandsbediening op de signaalontvanger van de airconditioner gericht worden.
• Gebruik voor een goede werkig een zachtie doeck om de ontvanger en zender van het signaal schoon te makeen.
  In het geval een functie Niet op het product beschikbaar is, zal er ook geen buzzergeluid te horen zich als de knop voor deze functie op de afstandbediening worden ingedrukt. Behalve bij de functies Richting luchtstroom (Swing),

Energieweergave (kW3s), Luchtzuivering (

Deijd instellen

1 Plaats de batterijen.

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop of om de minuten te selectoren.
3 Druk op de knop Set/Cancel om het te voltooien.

OPMERKING

• De aan/uit-timer is beschikbaar nadat deijd is ingesteld.

Het gebruik van de ^ C / ^ F omschakelfunctie (optioneel)

Deze functie verandert eenheid:tussen ^ C en

Houd de knoping ongeveer 5 seconden ingedrukt.

De airconditioner gebruiken zonder de afstandsbediening

U kunt de ON/OFF knop van de unit binnen gebruiken om de airconditioner aan of uit te zetten, als de afstandsbediening Niet beschikkaar is.

1 Open het voorpaneel (Type2) of horizontale klep (Type1).
2 Druk op de knop ON/OFF.

Type1

Type2

OPMERKING

• De stappenmotor kan kapot zichn, als de horizontale klep snel opent.
• De snugelid van de ventilator is te hoog ingesteld.
• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.
• De temperatuur kan nicht veranderd worden bij het gebruik van dezeoodknop voor ON/OFF.
• Voor modellen die koelen en verwarmen is de temperatuur ingesteld van 22 tot 24^

Het gebruik van de draadloze afstandsbediening

U kurz de airconditioner beter gebruiken met de afstandsbediening.

1 Knop	2 Beeldschern	Beschrijving	Beschikbare Functie
			Enkelvoudig gesplitst	Multi
	-	Om de air conditioner aan of uit te zetten.	○	○
Temp.	BB°C	Om de gewenste kamertemperatuur voor de koelings-, verwarmings- of overgangsmodus aan te passen.	○	○
Mode	※	Om de koelingmodus te selecteren.	○	○
		Om de verwarmingsmodus te selecteren.	○	○
		Om de ontvochtigingsmodus te selecteren.	○	○
		Om de ventilatiemodus te selecteren.	○	○
	A	Om de automatische overgangs-/automatische werkingsmodus te selecteren.	○	○
Jet Mode	Po	Om de kamertemperatuur snel te veranderen.	○	○
Fan Speed		Om de ventilatiesnelheid aan te passen.	○	○
Swing Swing		Om derichting van de luchtstroom verticaal of horizontal aan te passen.	○	○

OPMERKING

* knuppen kennen gewijzigd zijn afhankelijk van het model.

• Als het systeme is aangesloten op de Multi-Buiteneenheid, is het möglichk dat de functies Energieweergave, Energiecontrole, Stille functie en de Smart Diagnosis-functie Niet worden ondersteund.

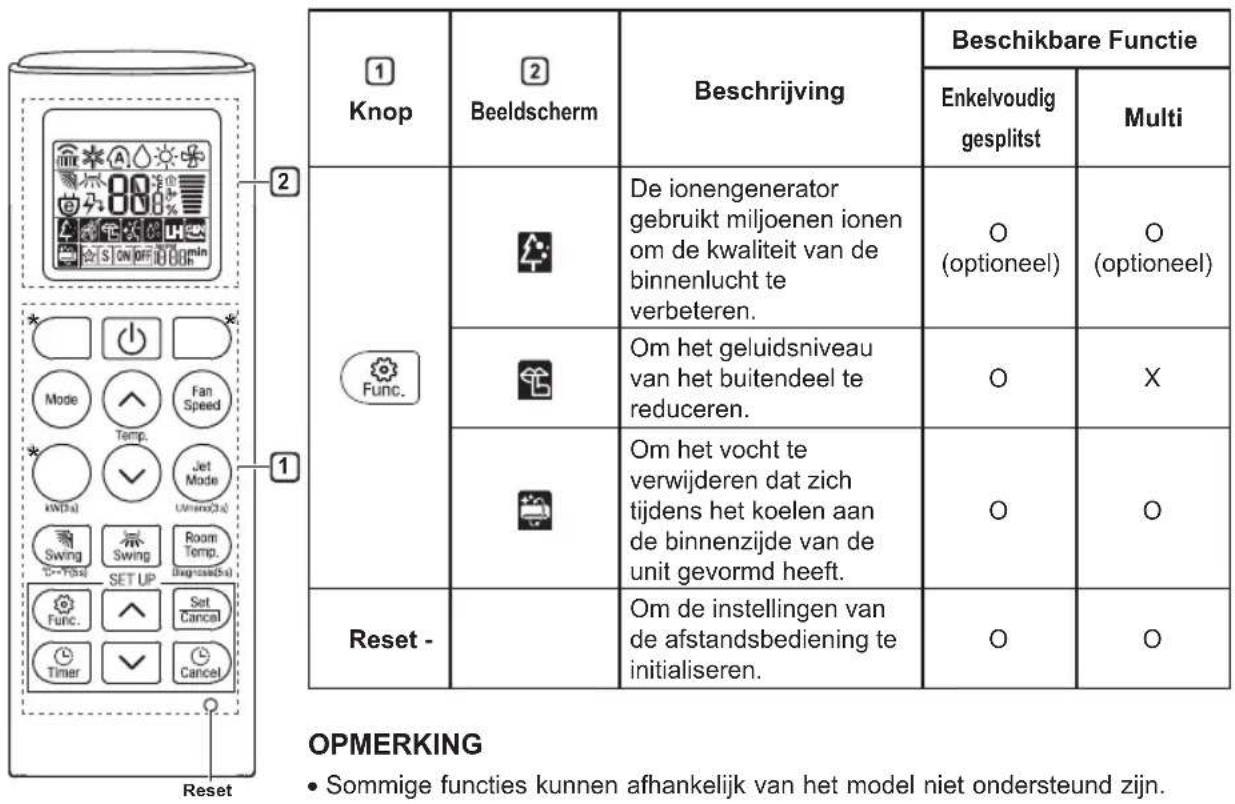

1 Knop	2 Beeldscherm	Beschrijving	Beschikbare Functie
			Enkelvoudig gesplitst	Multi
Timor	ON OFF	Om de airconditioner automatisch op de gewenstearend aan of uit te zetten.	O	O
Set/Cancel	-	Om de speciale functies en timer in te stellen/te annuleren.	O	O
Cancel	-	Om deinstallingen van de timer te annuleren.	O	O
√	-	Om dearend aan te passen.	O	O
*Light Off	-	Om dehelderheid van het scherm op de unit binnen in te stellen.	O	O
Room Temp.	8	Om de kamertemperatuur waar teGX.	O	O
°C←°F (5 s)	°C F	Om de eenheid tussen °C en °F te veranderen.	O	O
*Comfort Air	7	Om de luchtstroom aan te passen om de wind af te buigen.	O	O
kW(3 s) -		Om in te stellen of informatatie met betrekking tot de energia wel of nicht weergegeven moet worden.	O	X
*Energy Ctrl.	88 x	Om het effect van de energiebesparing duidelijk te make.	O	X
Diagnosis (5 s)	-	Om eenvoudig de onderhoudsinformatie van een product te controleren.	O	X
UVnano (3 s)	-	Voor het schoonhonden van de ventilator.	O (optioneel)	O (optioneel)

OPMERKING

• Sommige functies können affankelijk van het model nicht ondersteund zijn.
  * knuppen kannen gewijzigd zichn afhankelijk van het model.
• Druk op de knop Set/Cancel om de geselecteerde Func te gebruiken.
