Type de produit	Climatiseur split mural réversible (refroidissement et chauffage)
Marque	LG
Modèle	DC09RK
Dimensions unité intérieure (approx.)	820 x 300 x 210 mm (L x H x P)
Dimensions unité extérieure (approx.)	770 x 545 x 288 mm (L x H x P)
Poids unité intérieure (approx.)	9 kg
Poids unité extérieure (approx.)	35 kg
Alimentation électrique	220-240 V, 50 Hz, monophasé
Courant nominal (refroidissement)	4.2 A
Puissance frigorifique nominale	2500 W (2.5 kW)
Puissance calorifique nominale	2800 W (2.8 kW)
Consommation électrique (refroidissement)	800 W
Consommation électrique (chauffage)	900 W
Fluide frigorigène	R32
Modes de fonctionnement	Refroidissement, chauffage, déshumidification, ventilation, automatique
Vitesse du ventilateur	Plusieurs vitesses réglables (faible, moyen, élevé, automatique)
Fonctions spéciales	Jet Mode, oscillation (Swing), minuterie (marche/arrêt), affichage consommation
Télécommande sans fil	Oui, avec piles AAA (1.5 V)
Filtre à air	Lavable, nettoyage recommandé toutes les 2 semaines
Niveau sonore unité intérieure (approx.)	20-40 dB(A)
Niveau sonore unité extérieure (approx.)	48-52 dB(A)
Classe énergétique (saison froide)	A+
Classe énergétique (saison chaude)	A++
Garantie constructeur	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - DC09RK LG

Comment nettoyer le filtre à air du climatiseur LG DC09RK ?

Éteignez l'appareil et débranchez-le. Ouvrez le couvercle avant, retirez le filtre à air et lavez-le à l'eau tiède savonneuse. Rincez et séchez complètement avant de le remettre en place. Un nettoyage toutes les 2 semaines est recommandé.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord l'état des piles : remplacez-les si nécessaire. Assurez-vous de pointer la télécommande vers le récepteur de signal sur l'unité intérieure. Si le problème persiste, utilisez le bouton ON/OFF situé sur l'unité intérieure pour un usage d'urgence.

Comment régler la minuterie marche/arrêt ?

Appuyez sur le bouton Timer de la télécommande. Réglez l'heure souhaitée à l'aide des touches + et -, puis confirmez avec Set/Cancel. La minuterie est disponible après avoir réglé l'heure actuelle.

Puis-je utiliser le climatiseur sans télécommande ?

Oui. Ouvrez le couvercle avant ou l'ailette horizontale et appuyez sur le bouton ON/OFF de l'unité intérieure. Notez que la température ne pourra pas être modifiée et sera fixée entre 22°C et 24°C pour les modèles réversibles.

Comment changer l'affichage de °C à °F ?

Maintenez enfoncé le bouton correspondant (souvent le bouton Temp ou Set/Cancel) pendant environ 5 secondes. L'affichage basculera entre degrés Celsius et Fahrenheit.

Que signifie le mode Jet Mode ?

Le Jet Mode permet de refroidir ou chauffer rapidement la pièce en faisant fonctionner le ventilateur à vitesse maximale. Il est idéal pour atteindre la température souhaitée en peu de temps.

Comment orienter le flux d'air correctement ?

Utilisez le bouton Swing sur la télécommande pour faire osciller les ailettes horizontalement ou verticalement. Vous pouvez également les régler manuellement en poussant doucement les déflecteurs.

Quelle est la consommation électrique du LG DC09RK ?

En mode refroidissement, la consommation est d'environ 800 W, et en chauffage d'environ 900 W. La consommation exacte dépend des réglages et des conditions d'utilisation.

Comment entretenir l'unité extérieure ?

Gardez l'unité extérieure dégagée de tout obstacle (végétation, débris). Nettoyez les ailettes avec un aspirateur doux et vérifiez que le tuyau de vidange n'est pas obstrué. Faites appel à un professionnel pour un entretien approfondi.

Que faire si le climatiseur ne refroidit pas assez ?

Vérifiez d'abord le filtre à air : s'il est encrassé, nettoyez-le. Assurez-vous que toutes les portes et fenêtres sont fermées. Vérifiez également que les ailettes ne sont pas obstruées. Si le problème persiste, contactez un technicien.

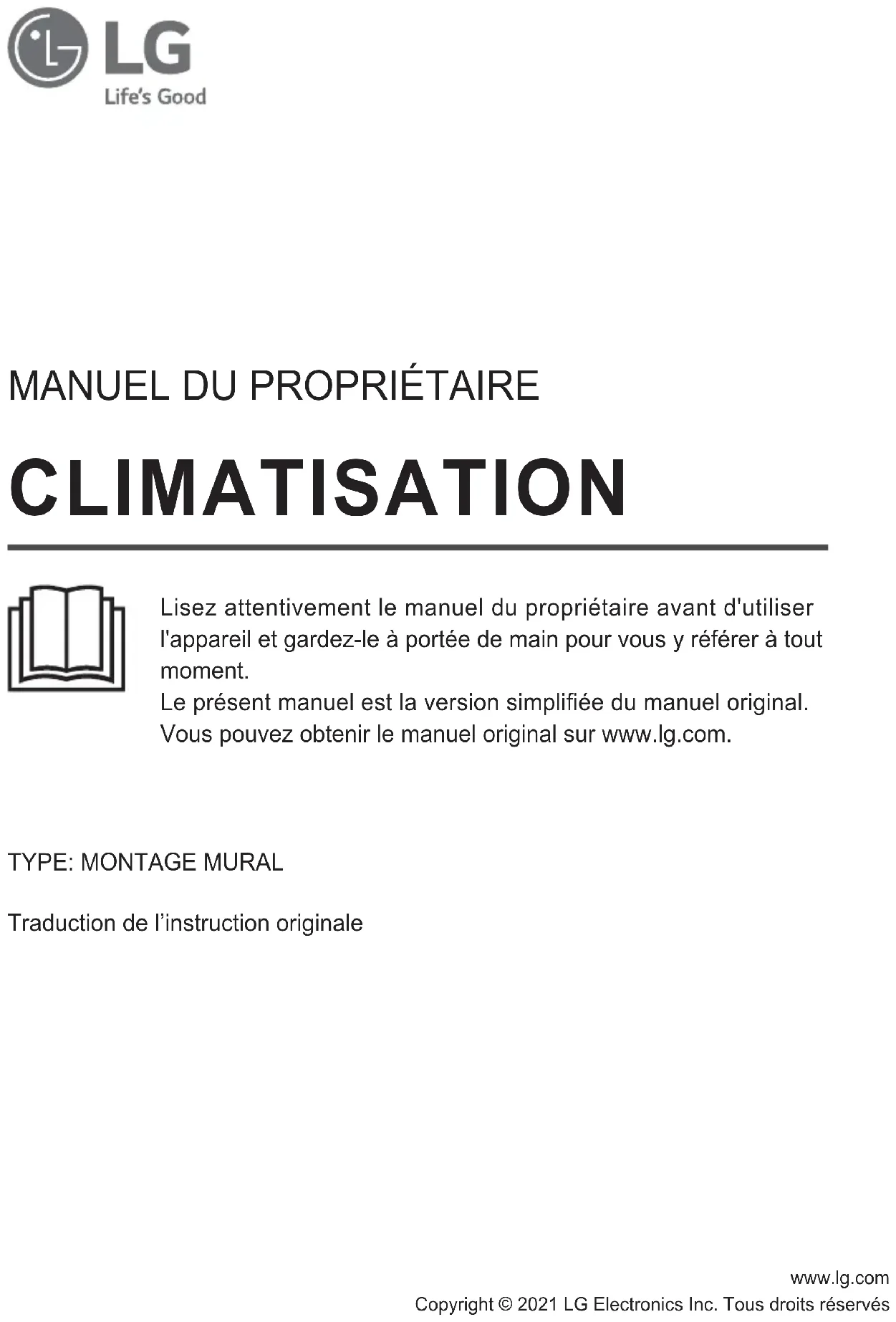

MODE D'EMPLOI DC09RK LG

Lisez attentivement le manuel du propriétaire avant d'utiliser l'appareil et gardez-le à portée de main pour vous y référer à tout moment.

Le présent manuel est la version simplifiée du manuel original.

Vous pouvez obtenir le manuel original sur www.lg.com.

TYPE: MONTAGE MURAL

Traduction de l'instruction originale

TABLE des matières

Ce manuel peut contenir des images ou un contenu différent du modèle que vous avez acheté.

Ce manuel est sujet à révision par le fabricant.

Utilisation 3

Notes pour l'utilisation 3

Pièces et fonctions 3

Télécommande sans fil. 4

Suggestions relatives à l'économie d'énergie

• Ne pas refroidir excessivement l'intérieur. Cela peut être dangereux pour votre santé et peut consommer plus d'électricité.
• Lorsque vous utilisez la climatisation, bloquer la lumière du soleil par des stores ou des rideaux. Lorsque vous utilisez la climatisation, garder les portes ou les fenêtres hermétiquement fermées.
• Ajuster le sens de diffusion de l'air verticalement ou horizontalement pour faire circuler l'air intérieur.
• Accélérez le ventilateur pour refroidir rapidement l'air chaud à l'intérieur, en un court laps de temps.
• Ouvrir régulièrement les fenêtres pour aérer, la qualité de l'air intérieur peut se détériorer si la climatisation est utilisée sur de longues durées.
• Nettoyer le filtre à air une fois toutes les 2 semaines. La poussière et les impuretés recueillies dans le filtre à air peuvent bloquer le flux d'air ou affaiblir la performance du climatiseur.

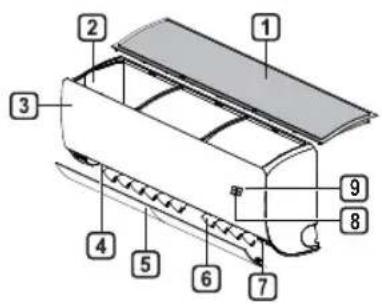

Unité interieure unité extérieure

Filtre à air 2 Prise d'air 3 Couvercle avant 4 Sortie d'air 5 Déflecteur d'air (ailette horizontale) 6 Déflecteur d'air (ailette verticale) 7 Bouton Marche / Arrêt 8 Affichage 9 Récepteur de Signaux

1 Entrée d'Air 2 Sortie d'Air 3 Plaque de support 4 Câble d'alimentation 5 Tuyau de vidange 6 Tuyauterie du réfrigérant

Remarque

• Le nombre et l'emplacement des lampes opérationnelles peuvent varier selon le modèle de la climatisation.
• Les caractéristiques peuvent être sujettes à modifications en fonction du modèle utilisé.

Insertion des piles

Si l'écran d'affichage de la télécommande commence à disparaître, remplacer les piles. Insérer des piles AAA (1,5 V) avant d'utiliser la télécommande.

1 Retirer le couvercle de la batterie.

2 Insérer les piles neuves et s'assurer que les bornes + et - des piles soient correctement installées.

Installation du support de télécommande

Pour protéger la télécommande, installer le support sur une surface plane, en évitant la lumière directe.

1. Choisir un endroit sur et facilement accessible. 2. Fixer fermement le support à l'aide des 2 vis avec un tournevis.

Méthode d'utilisation

Pointer la télécommande vers le récepteur de signal à droite de la climatisation pour la faire fonctionner.

Remarque

• La télécommande peut commander d'autres appareils électroniques si elle est dirigée vers eux. S'assurer de pointer la télécommande vers le récepteur de signal de la climatisation.
• Pour une bonne utilisation, utiliser un chiffon doux pour nettoyer l'émetteur et le récepteur de signal.
• Si la fonction n'est pas prévue pour le produit, le produit n'émet aucun signal sonore lorsque vous appuyez sur la touche de cette fonction sur la télécommande à l'exception des fonctions de direction du début d'air (Swing), d'affichage de la consommation d'énergie (KW(3s)) et de purification d'air (A).

1 Insérer des piles.

• L'icône ci-dessous clignote en bas de l'écran d'affichage.

2 Appuyer sur le bouton ou pour sélectionner les minutes. 3 Appuyer sur le bouton Set/Cancel pour terminer.

Remarque

• La minuterie Marche / Arrêt est disponible après avoir réglé l'heure actuelle.

Utiliser la fonction de conversion °C /°F (en option)

Cette fonction change l'unité entre °C et °F

Appuyer et maintenir le bouton enfoncé pendant environ 5 secondes.

Utilisation de la climatisation sans télécommande

Vous pouvez utiliser le bouton ON/OFF de l'unité intérieure pour faire fonctionner la climatisation si la télécommande est indisponible.

1 Ouvrir le couvercle avant (Type2) ou l'aillette horizontale (Type1). 2 Appuyer sur le bouton ON/OFF.

Remarque

• Le moteur pas à pas peut être endommagé si l'ailette s'ouvre rapidement. La vitesse du ventilateur est réglée trop haut.
• Les caractéristiques peuvent être sujettes à modifications en fonction du modèle utilisé.
• La température ne peut pas être modifiée lors de l'utilisation de ce bouton ON/OFF d'urgence.
• Pour les modèles à refroidissement et chauffage, la température est régée de 22°C à 24°C

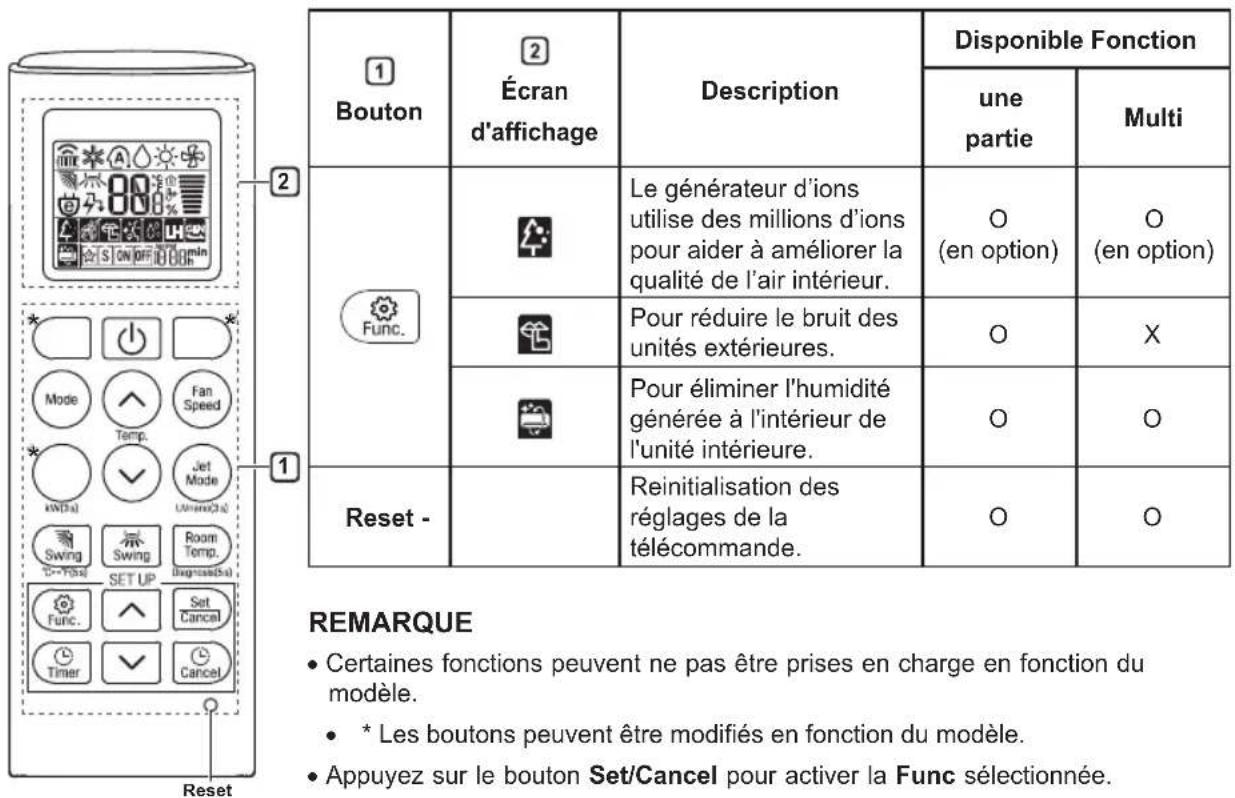

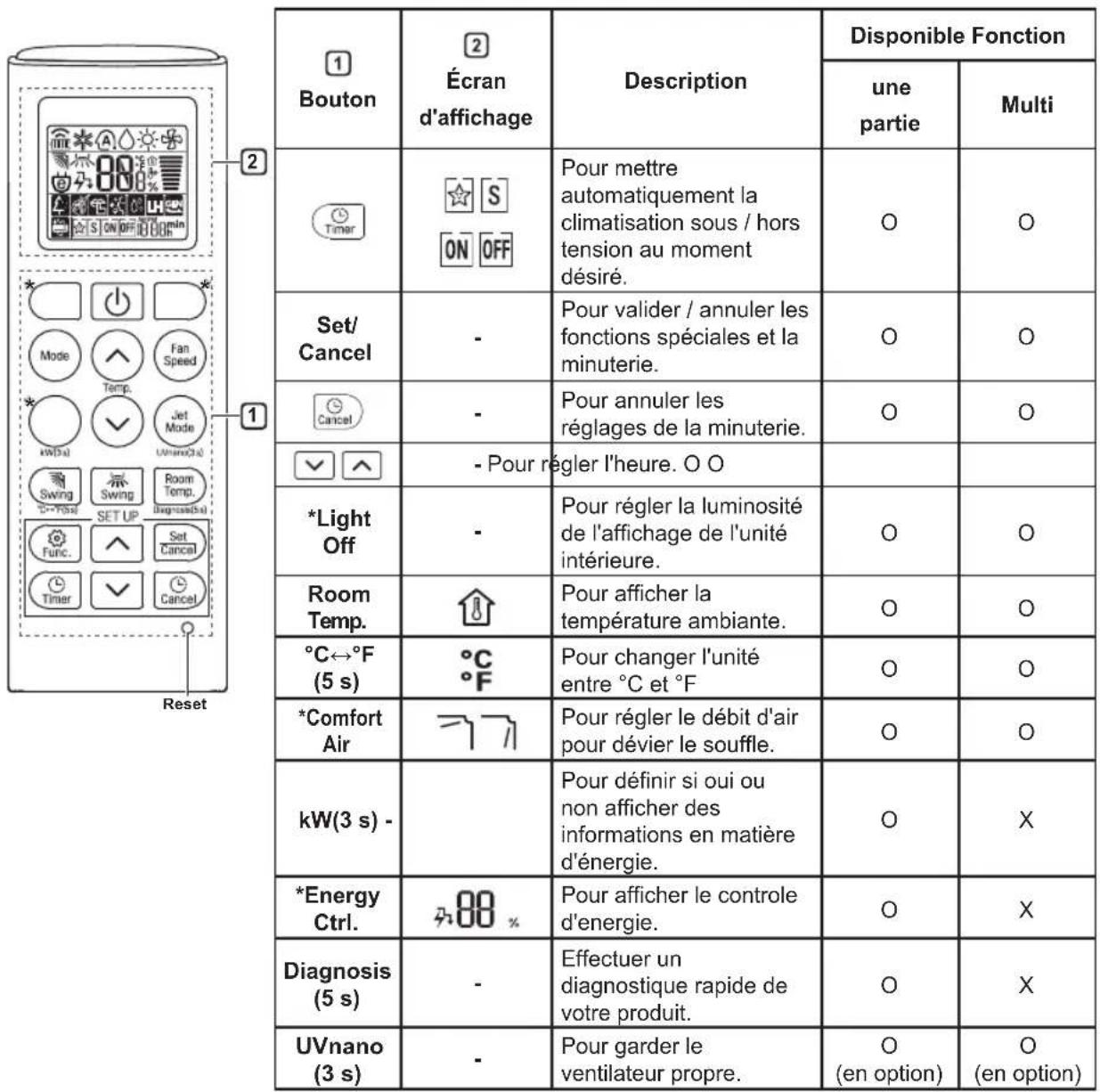

Utilisation de la télécommande sans fil

Vous pouvez faire fonctionner la climatisation plus facilement avec la télécommande.

1 Bouton	2 Écran d'affichage	Description	Disponible Fonction
			une partie	Multi
	-	Pourmettre la climatisation sous / hors tension.	○	○
Temp.	BB°C	Pour régler la températe ambiente souhaitée en mode refroidissement, chiffage ou basculement automatique.	○	○
Jet Mode		Pour sélectionner le mode refroidissement.	○	○
Reset		Pour sélectionner le mode chiffage.	○	○
		Pour sélectionner le mode déshumidification.	○	○
		Pour sélectionner le mode ventilateur.	○	○
		Pour sélectionner le mode basculément automatique / fonctionnement automatique.	○	○
Jet Mode	Po	Pour changer rapidement la températe ambiente.	○	○
Fan Speed		Pour régler la vitesse du ventilateur.	○	○
Swing Swing		Pour régler la direction de l'air verticalément ou horizontallement.	○	○

Remarque

Les boutons peuvent être modifiés en fonction du modèle.

• Lorsque vous êtes connecté à l'unité extérieure Multi, les fonctions Affichage Énergie, Contrôle Énergie, Silencieux et Diagnostic intelligent peuvent ne pas être prises en charge.
