DC09RK - Klimaanlage LG - Kostenlose Bedienungsanleitung

Produkttyp	Split-Wandklimagerät reversibel (Kühlung und Heizung)
Marke	LG
Modell	DC09RK
Abmessungen Innengerät (ca.)	820 x 300 x 210 mm (B x H x T)
Abmessungen Außengerät (ca.)	770 x 545 x 288 mm (B x H x T)
Gewicht Innengerät (ca.)	9 kg
Gewicht Außengerät (ca.)	35 kg
Stromversorgung	220-240 V, 50 Hz, einphasig
Nennstrom (Kühlung)	4.2 A
Nennkühlleistung	2500 W (2.5 kW)
Nennheizleistung	2800 W (2.8 kW)
Stromverbrauch (Kühlung)	800 W
Stromverbrauch (Heizung)	900 W
Kältemittel	R32
Betriebsmodi	Kühlung, Heizung, Entfeuchtung, Lüftung, Automatik
Lüftergeschwindigkeit	Mehrere einstellbare Geschwindigkeiten (Niedrig, Mittel, Hoch, Auto)
Sonderfunktionen	Jet Mode, Schwenkfunktion (Swing), Timer (Ein/Aus), Verbrauchsanzeige
Funkfernbedienung	Ja, mit AAA-Batterien (1,5 V)
Luftfilter	Waschbar, Reinigung alle 2 Wochen empfohlen
Schallpegel Innengerät (ca.)	20-40 dB(A)
Schallpegel Außengerät (ca.)	48-52 dB(A)
Energieeffizienzklasse (Heizperiode)	A+
Energieeffizienzklasse (Kühlperiode)	A++
Herstellergarantie	2 Jahre (Teile und Arbeit)

Häufig gestellte Fragen - DC09RK LG

Wie reinige ich den Luftfilter der Klimaanlage LG DC09RK?

Schalten Sie das Gerät aus und ziehen Sie den Stecker. Öffnen Sie die Frontabdeckung, nehmen Sie den Luftfilter heraus und waschen Sie ihn mit lauwarmem Seifenwasser. Spülen und trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen. Eine Reinigung alle 2 Wochen wird empfohlen.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst den Zustand der Batterien: Ersetzen Sie sie bei Bedarf. Richten Sie die Fernbedienung auf den Signalempfänger am Innengerät. Wenn das Problem weiterhin besteht, verwenden Sie den ON/OFF-Knopf am Innengerät für den Notbetrieb.

Wie stelle ich den Timer Ein/Aus ein?

Drücken Sie die Timer-Taste auf der Fernbedienung. Stellen Sie die gewünschte Zeit mit den Tasten + und - ein, bestätigen Sie mit Set/Cancel. Der Timer ist verfügbar, nachdem Sie die aktuelle Uhrzeit eingestellt haben.

Kann ich die Klimaanlage ohne Fernbedienung benutzen?

Ja. Öffnen Sie die Frontabdeckung oder die horizontale Lamelle und drücken Sie den ON/OFF-Knopf am Innengerät. Beachten Sie, dass die Temperatur nicht geändert werden kann und bei reversiblen Modellen auf 22-24°C festgelegt wird.

Wie ändere ich die Anzeige von °C auf °F?

Halten Sie die entsprechende Taste (oft Temp oder Set/Cancel) für etwa 5 Sekunden gedrückt. Die Anzeige wechselt zwischen Grad Celsius und Fahrenheit.

Was bedeutet der Jet Mode?

Der Jet Mode kühlt oder heizt den Raum schnell, indem der Lüfter auf maximaler Geschwindigkeit läuft. Ideal, um die gewünschte Temperatur in kurzer Zeit zu erreichen.

Wie richte ich den Luftstrom richtig aus?

Verwenden Sie die Swing-Taste auf der Fernbedienung, um die Lamellen horizontal oder vertikal schwenken zu lassen. Sie können sie auch manuell einstellen, indem Sie die Luftleitbleche vorsichtig schieben.

Wie hoch ist der Stromverbrauch des LG DC09RK?

Im Kühlmodus beträgt der Verbrauch ca. 800 W, im Heizmodus ca. 900 W. Der genaue Verbrauch hängt von den Einstellungen und Nutzungsbedingungen ab.

Wie pflege ich das Außengerät?

Halten Sie das Außengerät frei von Hindernissen (Pflanzen, Schmutz). Reinigen Sie die Lamellen mit einem sanften Staubsauger und überprüfen Sie, ob der Abflussschlauch nicht verstopft ist. Lassen Sie die Wartung von einem Fachmann durchführen.

Was tun, wenn die Klimaanlage nicht genug kühlt?

Überprüfen Sie zuerst den Luftfilter: Wenn er verschmutzt ist, reinigen Sie ihn. Stellen Sie sicher, dass alle Türen und Fenster geschlossen sind. Überprüfen Sie auch, ob die Lamellen nicht blockiert sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

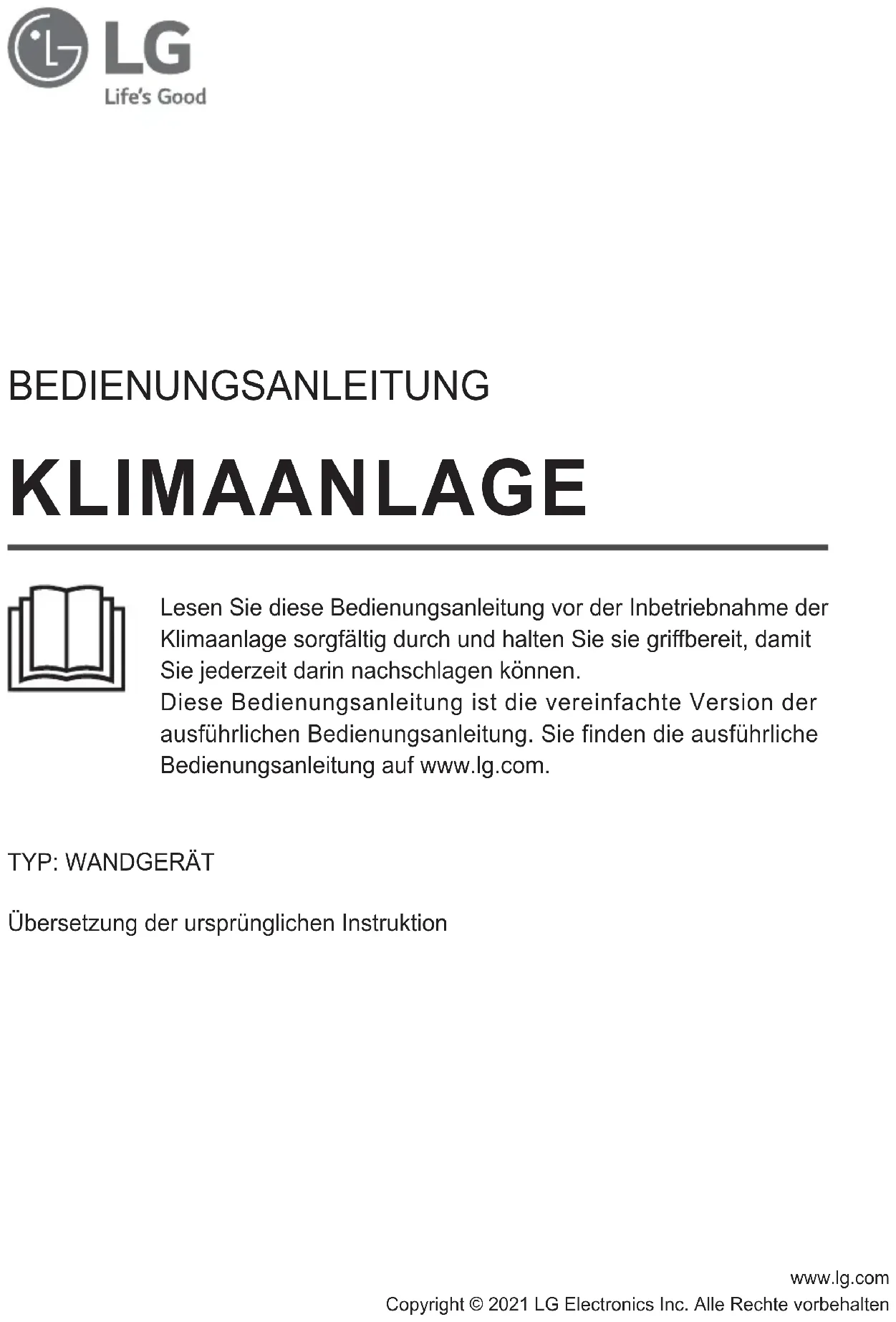

BEDIENUNGSANLEITUNG DC09RK LG

BEDIENUNGSCANLEITUNG

KLIMAANLAGE

Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme der Klimaanlage sorgfältig durch und halten Sie sie griffbereit, damit Sie jederzeit darin nachschlagen können.

These Bedienungsanleitung ist die vereinfachte Version der ausfuhrlichen Bedienungsanleitung. Sie finden die ausfuhrliche Bedienungsanleitung auf www/lg.com.

TYP: WANDGERÄT

Übersetzung der ursprünglichen Instruktion

INHALT

These Bedienungsanleitung kann Abbildungen oder Inhalte enthalten, die sich von ihrem Modell untersuchen.

Änderungen an dieser Bedienungsanleitung durch den Hersteller bleiben vorbehalten.

BETRIEB 3

Bedienungshinweise 3

Bauteile und Funktionen 3

Funkfernbedienung 4

BETRIEB

DE

Bedienungshinweise

Vorschläge zum Energiesparen

• Kühlen Sie die Innenräume nicht übermöig. Dies kann ihrer Gesundheit schaden und mehr Strom verbrauchen.
  Schlieben Sie bei Sonneneinstrahlung die Jalousien oder Vorhange, wenn die Klimaanlage lauft.
• Halten Sie Türen oder Fenster fest geschlossen, wenn die Klimaanlage lauft.
• Stellen Sie die Entwicklung des Luftstroms vertical oder horizontal ein, damit die Innenraumluft zirkulieren kann.
• Erhöhen Sie kurzfristig die Lüftergeschwindigkeit der Klimaanlage, um die Umgebungsluft schnell abzukühlen oder aufzuwärmen.
• Luftten Sie regelmäßig, damit sich die Luftqualität in den Innenräumen nicht verschlechtert, wenn die Klimaanlage über langere Zeit lauft.
• Reinigen Sie den Luftfilter alle 2 Wochen. Staub und Verunreinigungen, die sich im Luftfilter angesammelt haben, können den Luftstrom blockieren oder die Leistung des Geräts verringern.

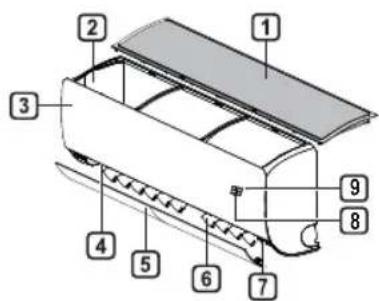

Bauteile und Funktionen

Innengerät Außerengerät

1 Luftfilter
Lufteinlass
3 Vordere Abdeckung
4 Luftauslass
5 Luftleitblech (horizontaler Flugel)
6 Luftleitblech (vertikaler Lufthungsschlitz)
Ein-/Aus-Taste
8 Anzeige
9 Signalempfänger

1 Luftinlassöffnungen
2 Luftauslassöffnungen
3 Montageplatte
4 Stromkabel
5 Ablaufschlauch
6 Kaltemittelrohr

HINWEIS

Die Anzahl und Lage der Betriebslampen konnen je nach Modell der Klimaanlage variieren.

Die Funktion kann je nach Modellart anders sein.

Funkfernbedienung

Einlagen der Batterien

Wenn der Anzeigebildschirm der Fernbedienung anfängt zu verblassen, tauschen Sie die Batterien aus. Legen Sie AAA (1,5 V) Batterien ein, bevor Sie die Fernbedienung verwenden.

1 Entfernen Sie die Batterieabdeckung.

2 Legen Sie die neuen Batterien ein und stellen Sie sicher, dass die + und - Pole der Batterien korrekt liegen.

Installieren des Fernbedienungshalters

Um die Fernbedienung zu schützen, installieren Sie den Halter an einer vor direktem Sonnenlicht geschützten Stelle.

1 Wahlen Sie einen sicheren und leicht zugänglichen Platz.
2 Schrauben Sie den Halter mit 2 Schrauben mit einem Schraubendreher fest.

Bedienung

Richten Sie die Fernbedienung auf den Signalempfänger an der rechten Seite der Klimaanlage, um sie zu steuern.

HINWEIS

Die Fernbedienung kann weitere elektronische Geräte steuern, wenn Sie die Fernbedienung auf sie richten. Stellen Sie safer, dass Sie die Fernbedienung auf den Signalempfänger der Klimaanlage richten.
- Verwenden Sie zur Reinigung des Signalübermittlers und -empfängers ein weiches Tuch, um einen ordnungsgemäßen Betrieb zu gewährleisten.
- Falls eine Funktion bei Ihr dem Produkt nicht verfügbar ist, ertont kein Piepton vom Gerät, wenn die entsprechende Taste für eine solche Funktion auf der Fernbedienung gedrückt wird. Dies gilt nicht für die Funktionen Luftstrom

Richtung (Swing), Energieanzeige (und Luftreinigung (A).

Einstellen der aktuellen Uhrzeit

1 Legen Sie die Batterien ein.

Das Symbol unter blinkt am unteren Rand des Bildschirms.

2 Drucken Sie die Tasteoder, umdie Minuten zu wahlen.
3 Drücken Sie zur Fertigstellung die Taste Set/ Cancel.

HINWEIS

• Nach der Einstellung der aktuellen Zeit steht der Ein-/Aus-Timer zur Verfügung.

Verwendung der ^ C / ^ Konvertierungsfunktion (Option)

Mit dieser Funktion kann die angezeigte Einheit (°C oder °F) geändert werden.

• Drücken und halten Sie die Tasteung für etwa 5 Sekunden.

Bedienung der Klimaanlage ohne Fernbedienung

Sie können die Taste ON/OFF auf dem Innengerät verwenden, um die Klimaanlage zu bedieren, wenn die Fernbedienung nicht zur Verfügung liegt.

1 Öffnen Sie die vordere Abdeckung (Typ2) oder den horizontalen Flügel (Typ1).
2 Drucken Sie die Taste ON/OFF.

Typ1

Typ2

HINWEIS

• Möglicherweise ist der Schrittmotor defekt, wenn sich der horizontale Flügel sehr schnell öffnet.
  Die Geschwindigkeit des Lufters ist zu hoch eingestellt.
  Die Funktion kann je nach Modellart anders sein.

• Bei Verwendung der ON/OFF Taste kann die Temperatur nicht verändert werden.

• Bei Kuhl- und Heizmodellen ist die Temperatur auf 22 °C bis 24 °C eingestellt.

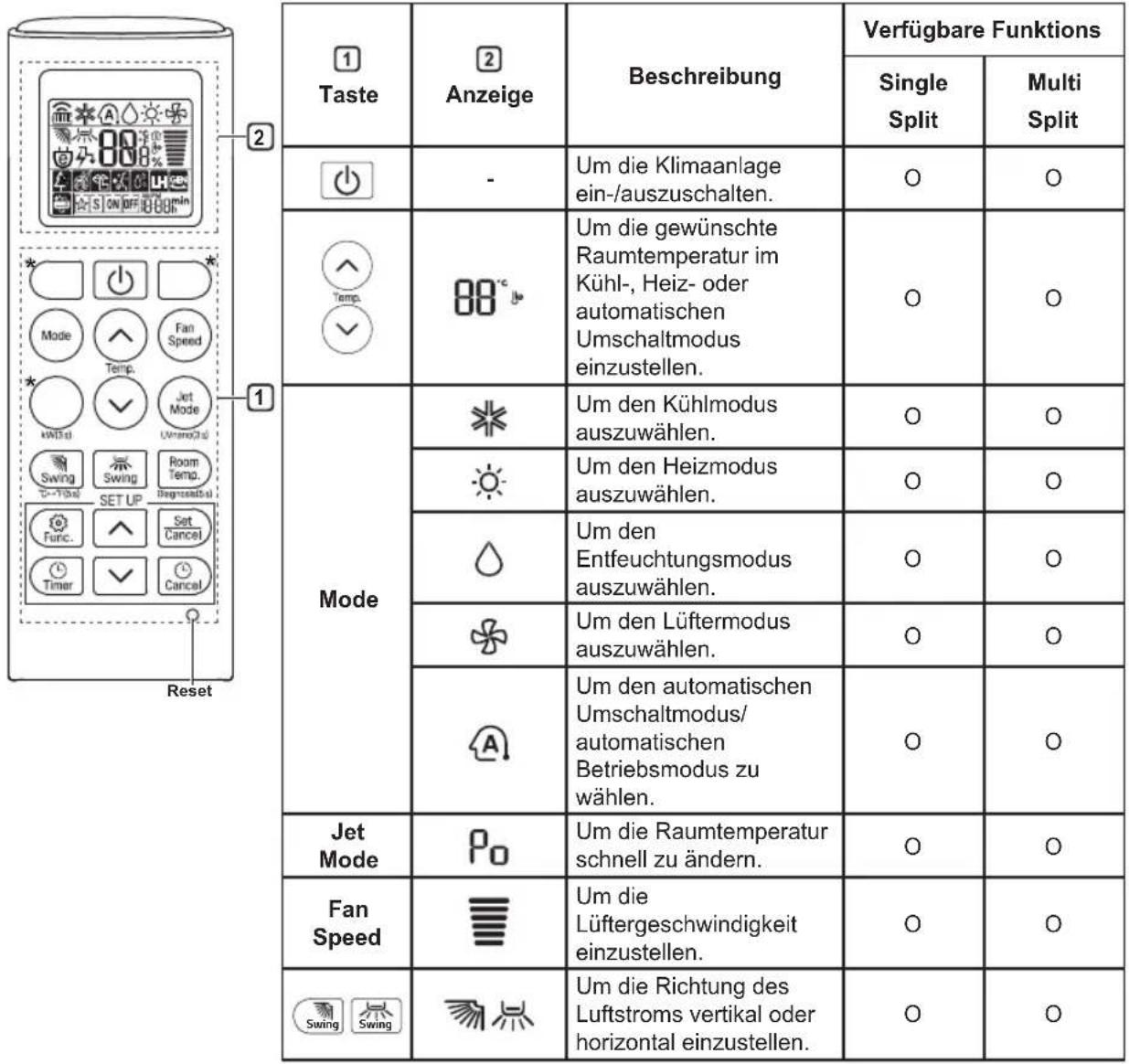

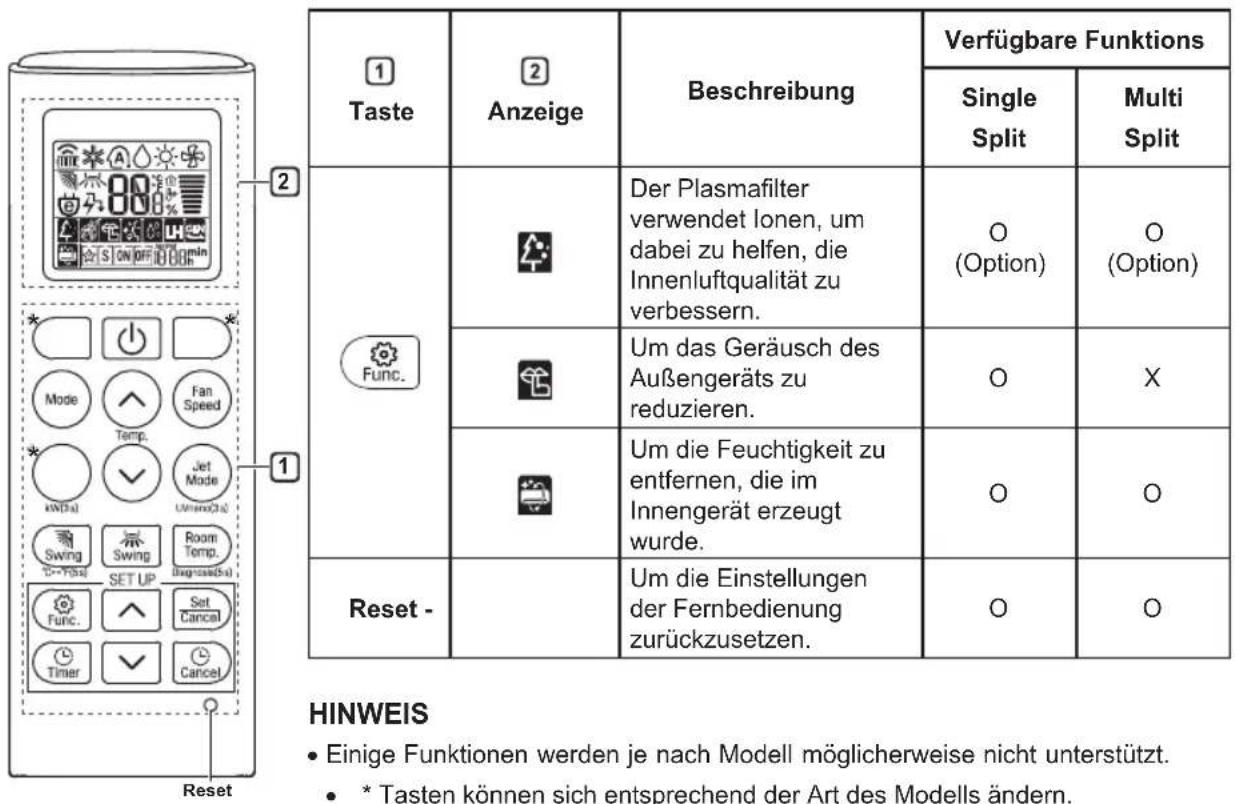

Verwendung der Funkfernbedienung

Sie konnen die Klimaanlage mit der Fernbedienung bequemer bedieten.

HINWEIS

• Tasten können sich entsprechend der Art des Modells ändern.

• Bei Anschluss an ein Multi-Außengerät werden die Funktionen Energieanzeige, Kontrolle des Stromverbrauchs, Leiser Betrieb und Smart-Diagnose u. U. nicht Unterstützung.

1 Taste	2 Anzeige	Beschreibung	Verfügbare Funktion
			Single Split	Multi Split
Timor	ON OFF	Um die Klimaanlage zur gewünschten Zeit automatisch ein-/auszuschalten.	O	O
Set/Cancel	-	Um Spezialfunktionen und Timer einzustellen/zulöschen.	O	O
Cancel	-	Um die Timer-Einstellungen zulöschen.	O	O
- Um die Zeit einzustellen. O O
*Light Off	-	Um die Helligkeit der Anzeige auf dem Innengerät einzustellen.	O	O
Room Temp.		Um die Raumtemperatur anzuzeigen.	O	O
°C←°F (5 s)	°C °F	Um die angezeigte Einheit (°C oder °F) zuändern.	O	O
*Comfort Air		Um den Luftstrom einzustellen und abzulenken.	O	O
kW(3 s) -		Zur Einstellung, ob Informationen in Bezug auf Energie angezeigt werden sollen oder nicht.	O	X
*Energy Ctrl.	88 x	Um Strom einzusparen. O X
Diagnosis (5 s)	-	Um die Wartungsinformationen eines Produktés bequem zu überprüfen.	O	X
UVnano (3 s)	-	Zur Sauberhaltung des Lufters.	O (Optional)	O (Optional)

• Drücken Sie die Schaltfläche Set/Cancel, um die ausgewählte Func zu steuern.
