Tipo de produto	Ar condicionado split de parede reversível (resfriamento e aquecimento)
Marca	LG
Modelo	DC09RK
Dimensões unidade interna (aprox.)	820 x 300 x 210 mm (L x A x P)
Dimensões unidade externa (aprox.)	770 x 545 x 288 mm (L x A x P)
Peso unidade interna (aprox.)	9 kg
Peso unidade externa (aprox.)	35 kg
Alimentação elétrica	220-240 V, 50 Hz, monofásico
Corrente nominal (resfriamento)	4.2 A
Potência de resfriamento nominal	2500 W (2.5 kW)
Potência de aquecimento nominal	2800 W (2.8 kW)
Consumo elétrico (resfriamento)	800 W
Consumo elétrico (aquecimento)	900 W
Fluido refrigerante	R32
Modos de operação	Resfriamento, aquecimento, desumidificação, ventilação, automático
Velocidade do ventilador	Várias velocidades ajustáveis (baixo, médio, alto, automático)
Funções especiais	Jet Mode, oscilação (Swing), timer (liga/desliga), exibição de consumo
Controle remoto sem fio	Sim, com pilhas AAA (1.5 V)
Filtro de ar	Lavável, limpeza recomendada a cada 2 semanas
Nível sonoro unidade interna (aprox.)	20-40 dB(A)
Nível sonoro unidade externa (aprox.)	48-52 dB(A)
Classe energética (estação fria)	A+
Classe energética (estação quente)	A++
Garantia do fabricante	2 anos (peças e mão de obra)

Perguntas frequentes - DC09RK LG

Como limpar o filtro de ar do ar condicionado LG DC09RK?

Desligue o aparelho e desconecte-o. Abra a tampa frontal, remova o filtro de ar e lave-o com água morna e sabão. Enxágue e seque completamente antes de recolocá-lo. Recomenda-se limpeza a cada 2 semanas.

O que fazer se o controle remoto não funcionar?

Verifique primeiro o estado das pilhas: substitua-as se necessário. Certifique-se de apontar o controle remoto para o receptor de sinal na unidade interna. Se o problema persistir, use o botão ON/OFF localizado na unidade interna para uso emergencial.

Como ajustar o temporizador liga/desliga?

Pressione o botão Timer no controle remoto. Ajuste a hora desejada usando as teclas + e -, e confirme com Set/Cancel. O temporizador está disponível após definir a hora atual.

Posso usar o ar condicionado sem o controle remoto?

Sim. Abra a tampa frontal ou a aleta horizontal e pressione o botão ON/OFF da unidade interna. Observe que a temperatura não poderá ser alterada e será fixada entre 22°C e 24°C para modelos reversíveis.

Como mudar a exibição de °C para °F?

Mantenha pressionado o botão correspondente (geralmente o botão Temp ou Set/Cancel) por cerca de 5 segundos. A exibição alternará entre graus Celsius e Fahrenheit.

O que significa o modo Jet Mode?

O Jet Mode permite resfriar ou aquecer rapidamente o ambiente operando o ventilador na velocidade máxima. É ideal para atingir a temperatura desejada em pouco tempo.

Como orientar o fluxo de ar corretamente?

Use o botão Swing no controle remoto para oscilar as aletas horizontal ou verticalmente. Você também pode ajustá-las manualmente empurrando suavemente os defletores.

Qual é o consumo elétrico do LG DC09RK?

No modo resfriamento, o consumo é de aproximadamente 800 W, e no aquecimento aproximadamente 900 W. O consumo exato depende das configurações e condições de uso.

Como fazer a manutenção da unidade externa?

Mantenha a unidade externa livre de obstáculos (vegetação, detritos). Limpe as aletas com um aspirador suave e verifique se o tubo de drenagem não está obstruído. Chame um profissional para manutenção aprofundada.

O que fazer se o ar condicionado não resfriar o suficiente?

Verifique primeiro o filtro de ar: se estiver sujo, limpe-o. Certifique-se de que todas as portas e janelas estão fechadas. Verifique também se as aletas não estão obstruídas. Se o problema persistir, entre em contato com um técnico.

MANUAL DE UTILIZADOR DC09RK LG

Leia este manual do utiliser na integra antes de usar o equipamento e mantenha-o num local acessivel para consulta.

Este manualeuma versao simplificada do manual original.

Obtenha o manual original em www.lg.com.

TIPO: MONTADO NA PAREDE

Tradução da instruição original

INDICE

Este manual pode incluir imagens ou conteudos que não correspondem ao Modelo comprado.

Este manual está sujeito a revisão por parte do fabricante.

FUNCTIONAMENTO 3

Observações relativamente aoFUNcionamento 3

Peças e funções 3

Comando Sem Fios 4

FUNCTIONAMENTO

PT

Observações relativamente aoFUNICIONamento

Suggestão para poupar energia

• Não arrefeca excessivelymos espacos interiores. Tal pode constituir um perigo para a sua salute e fazer oconsumo energetico.
• Utilize estores ou cortinas para impedir a entrada de luz solar quando oar condicionado estiver emfunacionamento.
• Mantenha as portas ou janelas Completely fechadas quando o ar condicionado estiver em funcaoamento.
• Ajuste a direção do fluxo de ar vertical ou horizontalmente para fazer circular o ar interior.
• Aumente a velocidade do ventilador para arrefecer ou aquecer o ar interior num curto espoço de tempo.
• Visto que a calidad do ar interior se pode deteriorar ao'utilizar o ar condicionado por periodos de tempo prolongados, abra as janelas regularmente para ventilar.
• Limpe o filtrlo de ar uma vez a cada 2 semanas. As poeiras e as impurezas accumuladas no filtrlo de ar podem bloguear o fluxo de ar ou reduzir o desempensoho da unidade.

Peças e funções

Unidade interior Unidade exterior

1 Filtro de ar
2 Entrada de ar
3 Cobertura frontal
4 Saia de ar
5 Defletor de ar (via de insufação horizontal)
6 Defletor de ar (via de insufação vertical)
7 Botao Ligar/Desligar
8 Ecra
9 Recetordesinal

1 Aberturas da entrada de ar
2 Aberturas da saida de ar
3 Placa de base
4 Cabo de alimentacao
5 Tubagem de Escoamento
6 Tubagem do Fluido Frigorigeneo

OBSERVACAO

• A localização e número de lampadas de functiәnamento pode variar de acordo com o Modelo do ar condicionado.
• As caracteristicas podervariardeacordocomotipoodemodelo.

Comando Sem Fios

Inserir as pilhas

Se o ecra de exibicao do commando a distancia而成ar a enfequecer, substitua as pilhas. Insira pilhas AAA (1,5 V) antes de utilizes o commando a distancia.

1 Remova a tampa das pilhas.

2 Insira as pilhas novas e assegure-se de que os terminais +e- das pilhas está corretramente posiconados.

Instalar o suporte do commando sem fios

Para proteger o commando à distência, instale ou suporte onde não haja uma exposicao direta a luz solar.

1 Escolha um local seguro e de acesso fácil.
Fixe o suporte ao colocar 2 parafusos de fixacao firmamente com uma chave de parafusos.

Método de funciona

Direcione o commando na direção do recetor de sinal sentido no lado direito do ar condicionado para o ligar.

OBSERVACAO

• O comando pode ligar outros équipamentos eletrónicos se for direcionado na sua direção. Certifique-se de que direciona o commando na direção do recetor de sinal do ar condicionado.
• Para um Functionamento adequado, utilize um pano suave para limpar o transmissor e recetor de sinal.
• Caso indentação em contrário, o equipamente não émitira qualquer sinal sonoro ao premir o botão correspondente no commando à distança excepto para funções de direção do fluxo de ar (Swing), exibir energia (e purificação do ar)

Definir a hora atual

1 Insira as pilhas.

• O*símbolo abaixo irá piscar na parte inferior do ecra de exibicao.

2 Prima o botao ou para selecionar os minutos.
3 Prima o botão Set/Cancel para conclusir.

OBSERVACAO

• A funcionalidade Temporizador para ligar/desligar está disponível antes a definicao da hora atual.

Utilizar a funcao Conversao ^ / ^ (optional)

Estafuncaoalternateentreasunidadesde ^ C e ^ F

• Prima e mantenha premido o botao ving durante circa de 5 segundos.

Funcimiento do ar condicionado sem o commando à distência

Quando não é possível recorrer ao commando à distência, pode usar o botão ON/OFF da equipe interior para colocar o ar condicionado em等功能amento.

1 Abra o painei frontal (como 2) ou a via de insuflcao horizontal (como 1).
2 Prima o botao ON/OFF.

Tipo 1

Tipo 2

OBSERVACAO

• Caso a via de insufaqao horizontal abrir rapidamente, o motor de passo pode estar danificado.
• O ventilador está definido para alta velocidade.

• As caracteristicas podervariardeacordocom o tipo demodelo.

• quando utilizes o botão ON/OFF de emergência, não pode alterar a temperatura.

• Para os modelos de arrefecimento e aquecimento, a temperatura está definida entre 22^ C e 24^ C

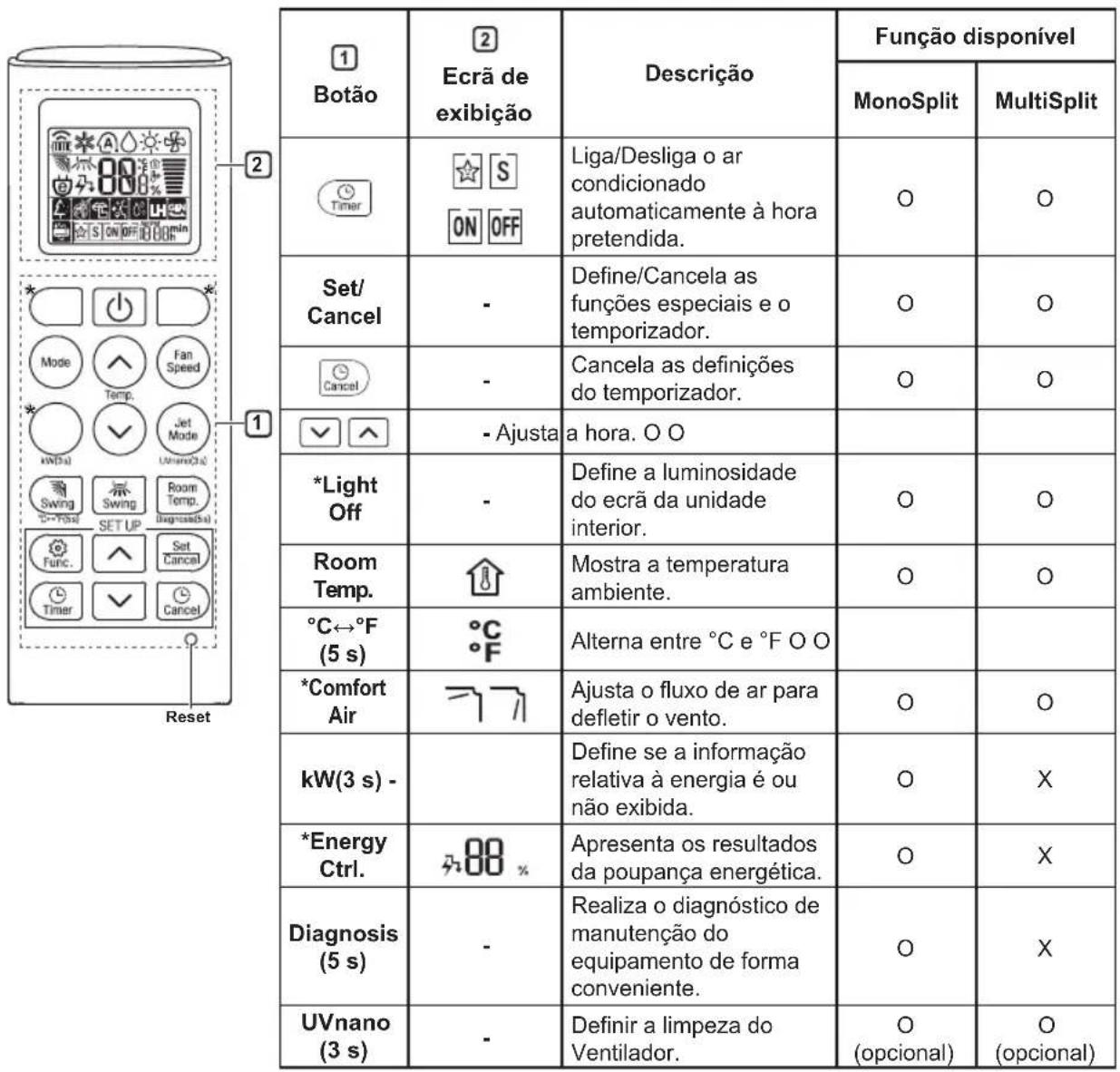

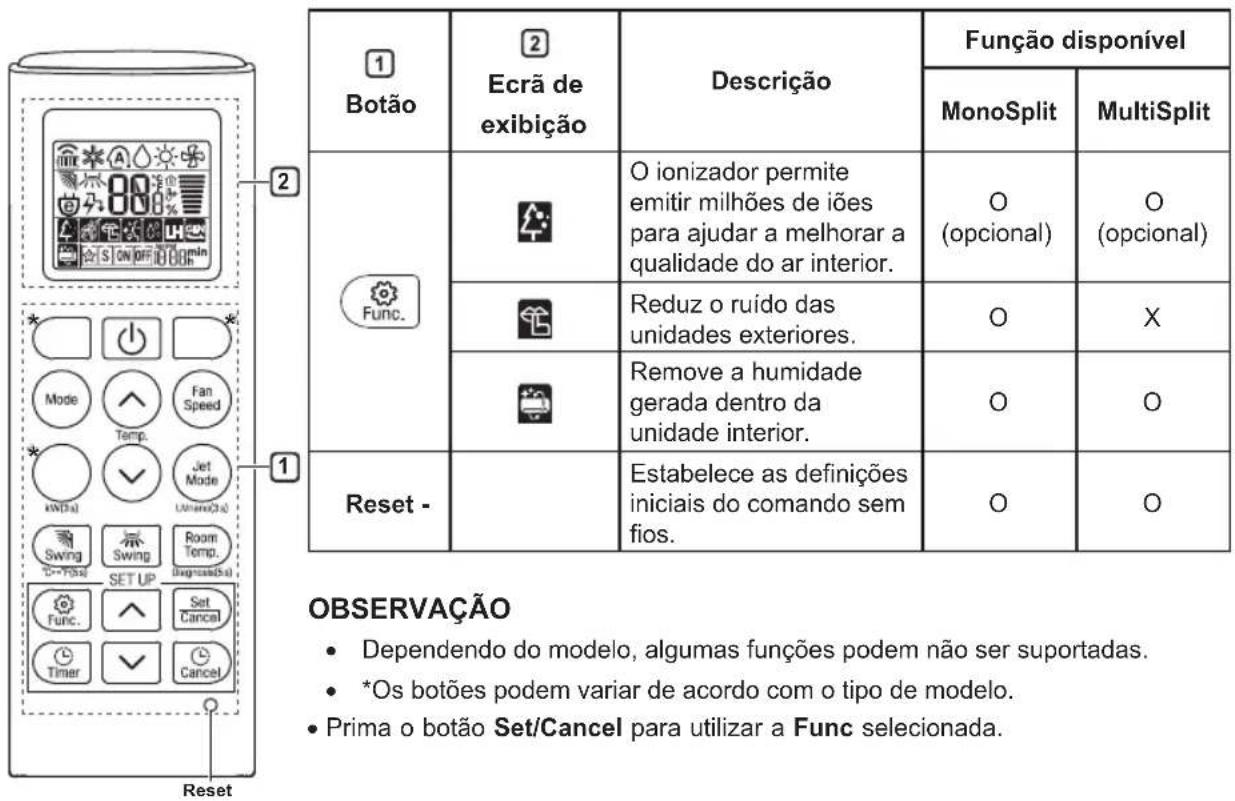

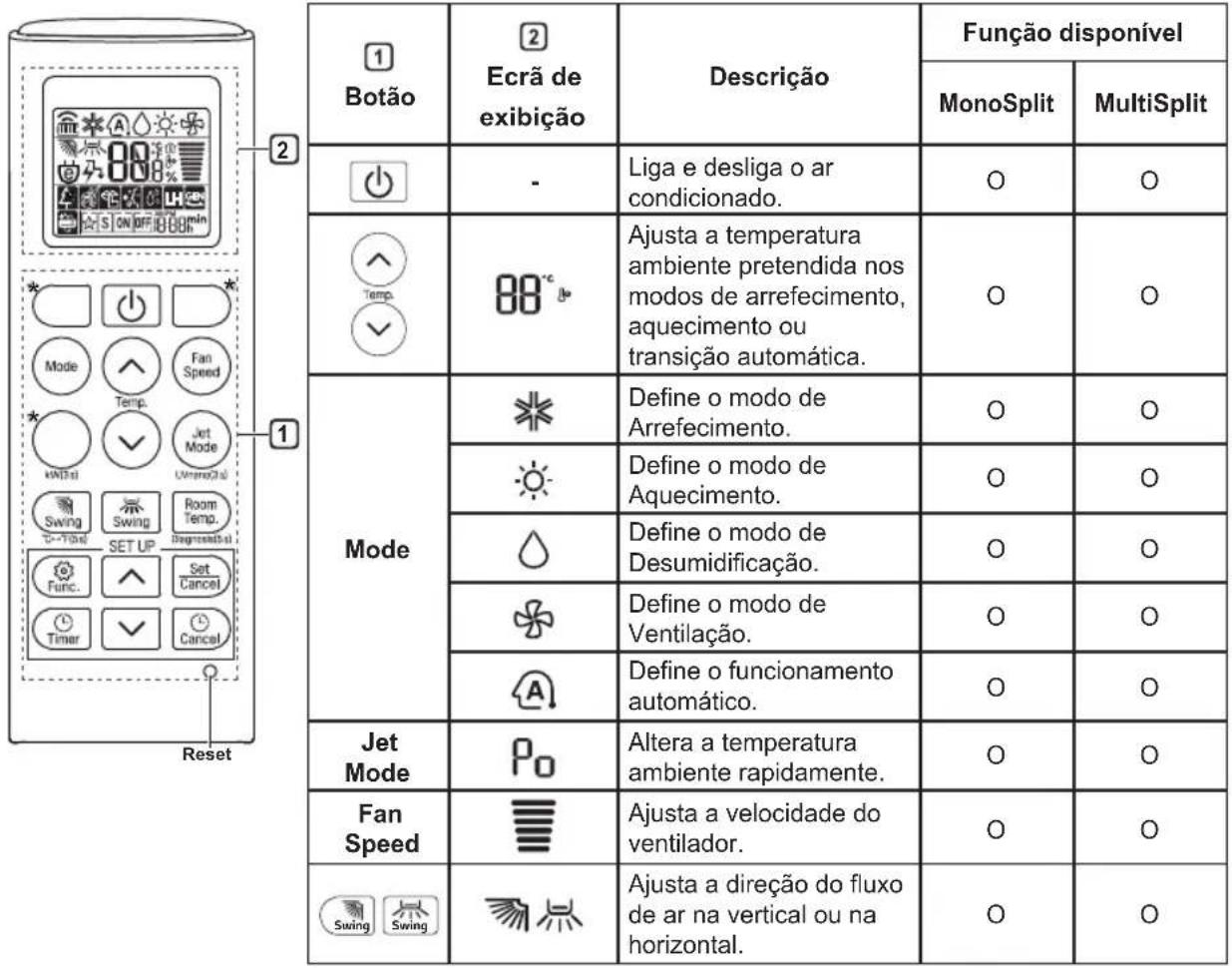

Utilizar o Comando Sem Fios

Com o comando sem fios é possivel de'utilizar o ar condicionado de uma forma mais conveniente.

OBSERVACAO

*Os botoes podervariardeacordo como tipo de modelo.

• Ao estar ligado a umsystema de MultiSplit, o Visor de Energia, o Controlo de Energia e afuncao de Diagnóstico Silencioso e Inteligente podem nao ser supostadas.
