Tipo di prodotto	Computer Desktop (Barebone)
Marca	ASUS
Modello	V3M2NC61P
Porte sul pannello frontale	Cuffie, Microfono, 2x USB 2.0 (opzionale 4x USB 2.0, IEEE 1394a)
Controlli sul pannello frontale	Pulsante di accensione, Pulsante di reset, LED HDD
Porte sul pannello posteriore	Tastiera PS/2, Mouse PS/2, VGA, Parallela, 4x USB 2.0, LAN (RJ-45), e-SATA opzionale, COM1, DVI, Uscita S/PDIF ottica/coassiale, IEEE 1394a
Audio	6 canali o 8 canali (configurabile)
Supporto CPU	Intel Pentium 4 LGA775 o AMD (tipo di socket per modello)
Dissipatore CPU	Dissipatore e ventola con staffa di fissaggio
Memoria	Slot DDR DIMM (numero esatto per scheda madre)
Slot di espansione	Slot di espansione multipli con blocco in metallo
Alloggiamenti	Alloggiamento unità ottica 5.25", alloggiamento floppy 3.5", alloggiamento hard disk 3.5"
Interfacce di archiviazione	IDE, SATA (per HDD), segnale floppy
Alimentatore	Alimentatore interno ATX
Selettore di tensione	Interruttore 115V / 230V
Scheda madre	Scheda madre ASUS (modello specifico per sistema)
Slot ventola telaio	1 slot ventola
Copertura laterale	Rimovibile con ganci e viti
Assemblea pannello frontale	Rimovibile con linguette e ganci
Documentazione inclusa	Manuale di installazione (più lingue)
Dimensioni (circa)	180 x 420 x 400 mm (L x A x P)
Peso (circa)	8 kg

Domande frequenti - V3M2NC61P ASUS

Come seleziono la tensione corretta per la mia regione?

Individua l'interruttore del selettore di tensione sull'alimentatore. Per 100-127V, impostare su 115V; per 200-240V, impostare su 230V. Assicurati che il sistema sia scollegato prima di cambiare.

Quale tipo di CPU è supportato?

La scheda madre supporta Intel Pentium 4 in package LGA775 o CPU AMD a seconda del modello. Controlla il socket della CPU per la chiave di allineamento.

Come installo il dissipatore della CPU?

Posiziona il dissipatore sulla CPU, allinea i fissaggi con i fori della scheda madre, spingi verso il basso in diagonale a coppie, quindi collega il cavo della ventola della CPU al connettore della scheda madre.

Posso aggiungere più memoria?

Sì. Sblocca i fermi del socket DIMM, allinea la tacca sulla DIMM con il vuoto del socket, spingi verso il basso finché i fermi non scattano. Assicurati che l'alimentazione sia scollegata prima dell'installazione.

Quali interfacce di unità sono disponibili?

Il sistema supporta IDE e SATA per hard disk, IDE per unità ottiche e un connettore per il segnale dell'unità floppy. Fare riferimento al manuale per configurazioni specifiche.

Come installo una scheda di espansione?

Rimuovi il blocco del bracket metallico, inserisci la scheda nello slot appropriato, premi saldamente, quindi rimetti il blocco. Assicurati che la scheda sia completamente inserita.

Perché il mio sistema non si accende?

Controlla la connessione del cavo di alimentazione, l'impostazione del selettore di tensione e che l'interruttore dell'alimentatore sia acceso. Verifica anche la connessione del pulsante di accensione del pannello frontale alla scheda madre.

Come apro il case?

Rimuovi le viti del coperchio posteriore, tira il coperchio laterale all'indietro finché i ganci non si sganciano, quindi solleva i ganci dell'assemblaggio del pannello frontale e ruotalo verso destra per rimuoverlo.

Cosa devo fare prima di installare i componenti?

Scollegare sempre l'alimentatore e mettersi a terra per evitare danni statici. Seguire le istruzioni passo-passo del manuale per ogni componente.

Il manuale è disponibile in altre lingue?

Sì. Puoi richiedere una versione tradotta fornendo la tua email e la lingua desiderata sulla pagina notice-facile.com.

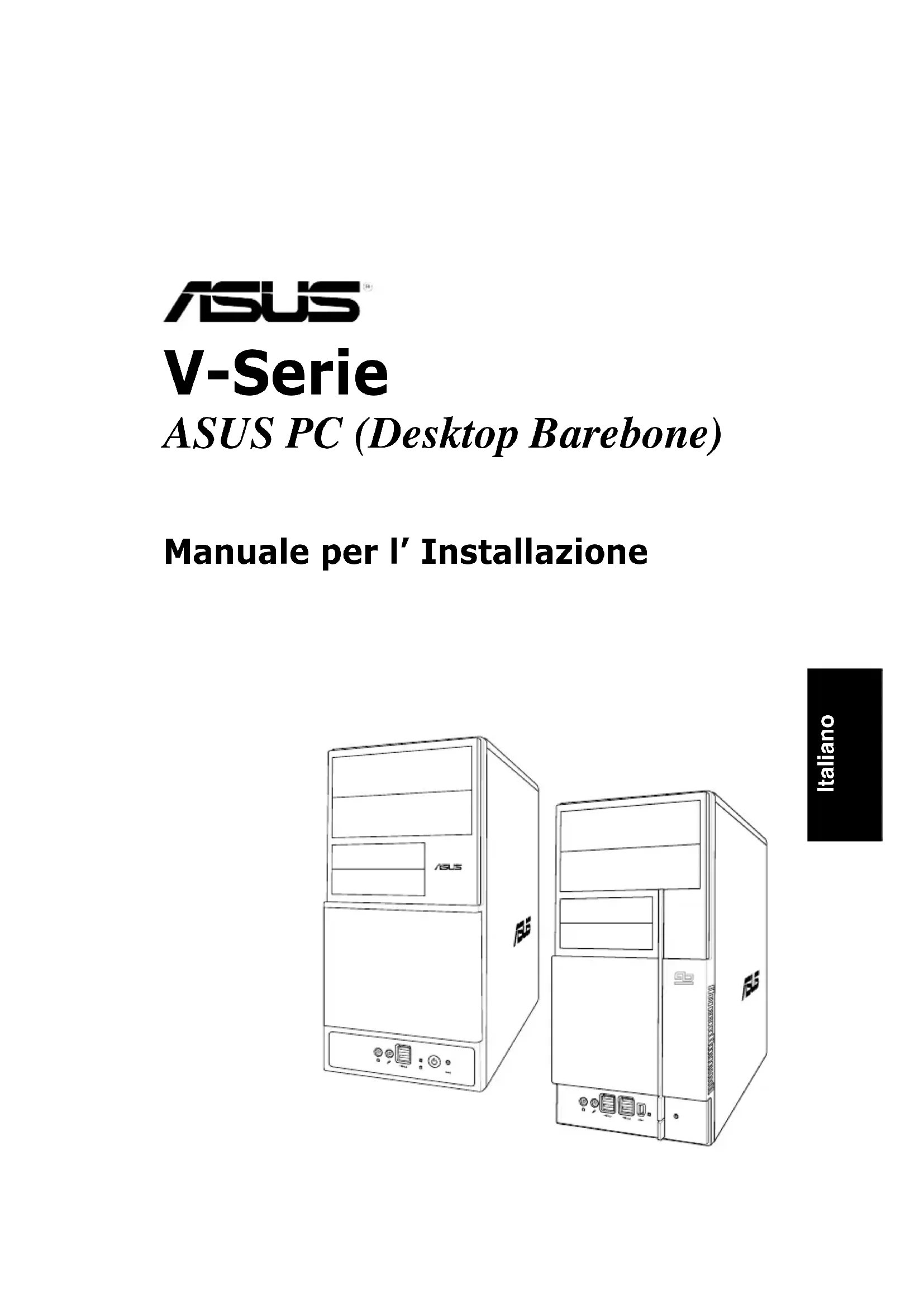

MANUALE UTENTE V3M2NC61P ASUS

Manuale per l' Installazione

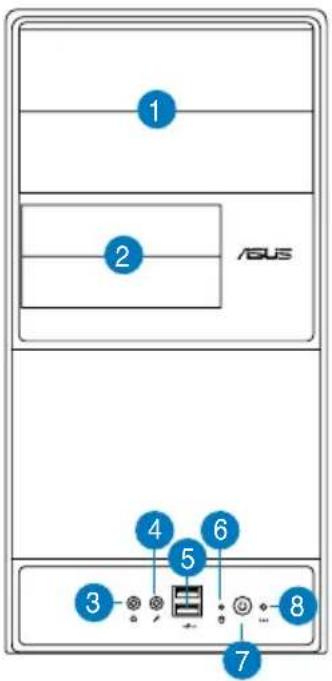

Funzionalità del pannello anteriore

1. coperchio alloggiamento lettore da 5.25-pollici
2. coperchio alloggiamento lettore da 3.5-pollici
3. Porta cuffie
4. Porta microfono
5. Porte USB 2.0*
6. LED HDD
7. Pulsante alimentazione
8. Pulsante Reset

NOTA: *Alcuni modelli possono avere due porte aggiuntive USB 2.0 e/o una porta IEEE 1394a.

1 2 ASUS 4 5 6 3 8 7

1 2 4 5 6 7 3 8 ADUS

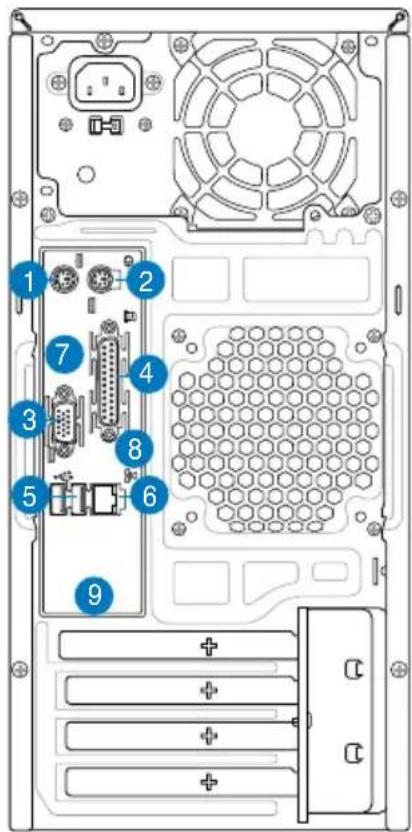

Funzionalità del pannello posteriore

NOTA: Le porte del pannello posteriore e la loro posizione possono variare, in funzione del modello del sistema utilizzato. Per una dettagliata descrizione, riferirsi alla Guida Utente del sistema.

1. Porta tastiera PS/2 ( )
2. Porta mouse PS/2 (
3. Porta VGA ( )
4. Porta parallela (
5. Porte USB 2.0 ( ) (alcuni modelli possono avere quattro porte posteriori USB 2.0)

1. Porta LAN (RJ-45) (☐)

1. Una delle seguenti porte:

- Porta E -SATA (

- Porta seriale (COM1) (

- Porta DVI (

- Porta Uscita S/PDIF Ottica (

- Porta Uscita S/PDIF Coassiale (

1. Porta IEEE1394a ( ) (soltanto per alcuni modelli)

1. Una delle seguenti configurazioni per le porte audio:

- 6-canali

• 8-canali

Per i dettagli, riferirsi alla tabella di configurazione.

Componenti interni

1. Coperchio pannello anteriore
2. Alloggiamento vuoto per lettore ottico da 5.25-pollici
3. Alloggiamento lettore floppy

4. Alloggiamento lettore disco fisso

5. Unità di alimentazione

6. Spazio per la ventola del telaio
7. Scheda madre ASUS*
8. Supporti di metallo slot di espansione

Selezione del voltaggio

L'unità di alimentazione del sistema ha un selettore di voltaggio da 115 V/230 V posto vicino al connettore di alimentazione. Utilizzare questo interruttore per selezionare il voltaggio per la propria zona.

Se il voltaggio è di 100-127 V, impostare l'interruttore su 115 V.

Se il voltaggio è di 200-240 V, impostare l'interruttore su 230 V.

115

NOTA: Per l'esatta collocazione del selettore di voltaggio, riferirsi alla Guida Utente del sistema.

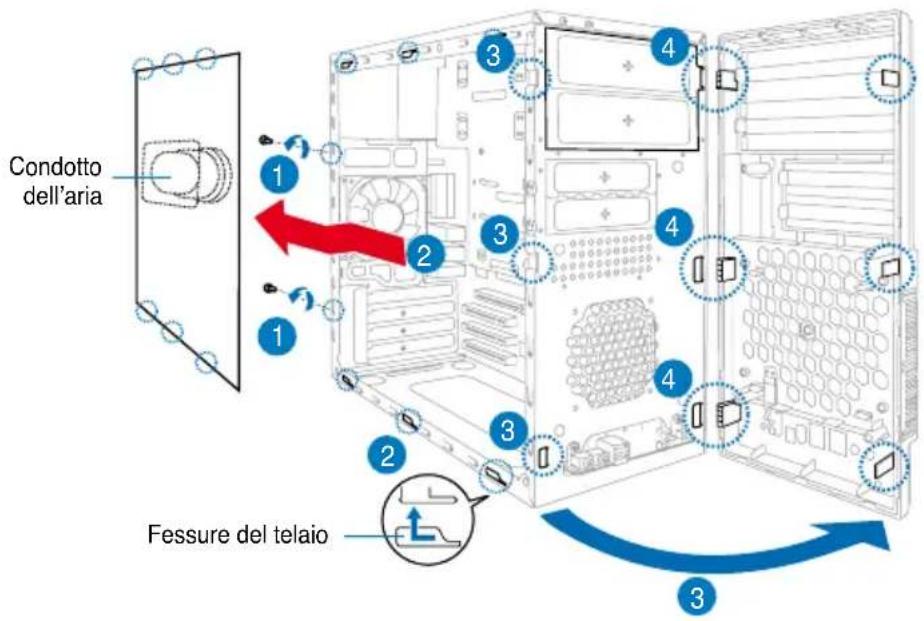

Rimozione del coperchio laterale e del pannello anteriore

1. Rimuovere le viti del coperchio del pannello posteriore.
2. Tirare il coperchio laterale verso il pannello posteriore finché i suoi ganci non si liberano dalle alette dello chassis. Mettere da parte il coperchio.
3. Localizzare i ganci del pannello anteriore, e poi sollevarli finché non si liberano dallo chassis.
4. Ruotare il pannello anteriore a destra, finché non appariranno le alette a cerniera presenti sul lato destro.
5. Rimuovere il pannello, e metterlo da parte.

Condotto dell'aria 1 2 3 4 Fessure del telaio 3

Installazione della CPU

Installazione di una CPU Intel® Pentium® 4 nel formato LGA775

1. Individuare il socket CPU sulla scheda madre.

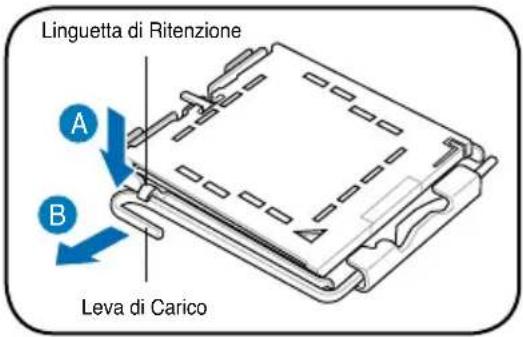

2. Premere la leva di carico con il pollice (A) e spostarla verso sinistra (B) finché non sarà rilasciata dalla linguetta che la trattiene.

ATTENZIONE. Per evitare di danneggiare i pin, non rimuovere la protezione PnP salvo si stia installando una CPU.

Linguetta di Ritenzione A B Leva di Carico

1. Sollevare la leva di caricamento nella direzione della freccia per un angolo di 135°.
2. Sollevare la piastra di caricamento con il pollice (4A), poi premere con l'indice il tappo PnP dalla piastra di caricamento per rimuoverlo (4B).

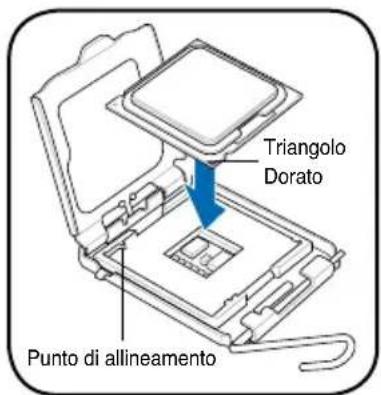

3. Posizionare la CPU sopra lo zoccolo, assicurandosi che il triangolo dorato sia allineato con l'angolo in basso a sinistra dello zoccolo. Il punto di allineamento presente sullo zoccolo dovrà inserirsi nell'intaglio della CPU.

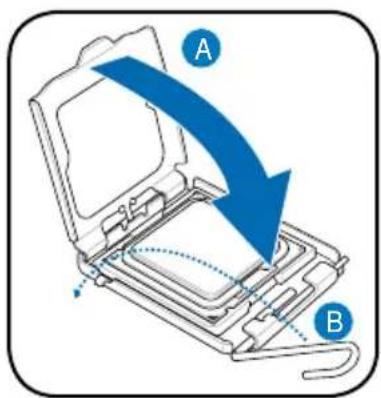

4. Chiudere la piastra di caricamento (A), poi premere la leva di caricamento (B) finché non si blocca nella linguetta di ritenzione.

Tappo PnP Piastra di caricamento 4B 4A 3

Triangolo Dorato Punto di allineamento

A B

Italiano

Installazione di una CPU AMD

1. Localizzare il socket della CPU, poi sollevare la leva per un angolo di 90°-100°.
2. Installare la CPU al socket, assicurandosi che l'angolo della CPU con il triangolo dorato corrisponda all'angolo del socket con un piccolo triangolo.
3. Premere verso il basso la leva del socket per bloccare la CPU.

ATTENZIONE. Un'installazione non corretta della CPU nel socket può danneggiare gravemente la CPU e i suoi contatti!

Installazione della ventola della CPU e del dissipatore

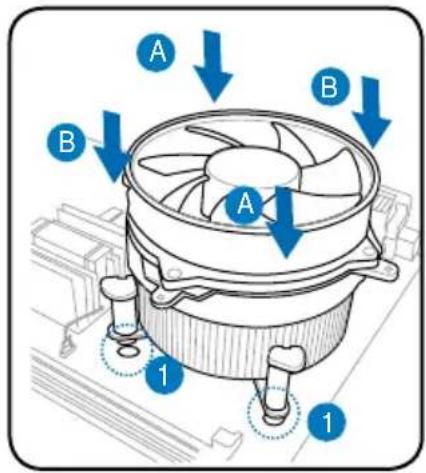

Installazione di dissipatore e ventola per la CPU IntePentium® 4

1. Posizionare il dissipatore sopra la CPU installata, assicurarsi che le quattro perni corrispondano con i fori presenti sulla scheda madre.
2. Premere verso il basso due perni alla volta in sequenza diagonale per assicurare il dissipatore e il montaggio della ventola in posizione.
3. Quando il gruppo dispersore di calore - ventolina è in sito, collegare il cavo ventolina CPU al connettore sulla scheda madre.

A B A B 1 1

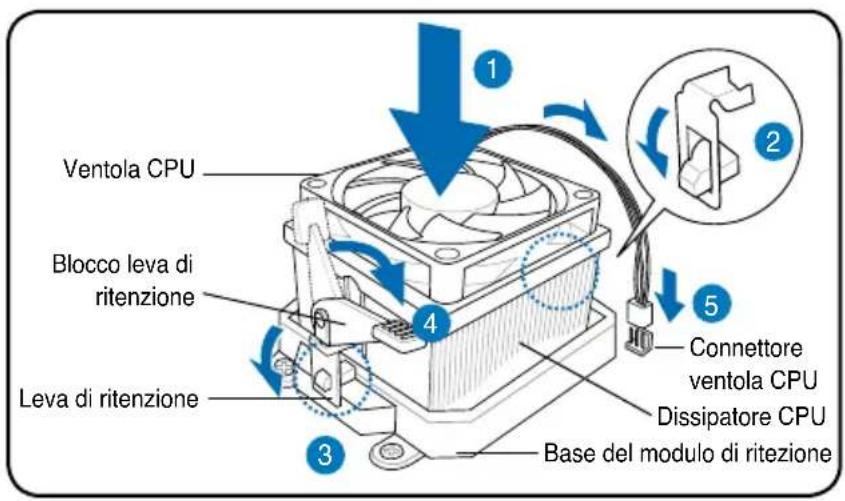

Installazione di dissipatore e ventola per la CPU AMD

1. Posizionare il dissipatore sopra la CPU installata.

IMPORTANTE. Assicurarsi che ventola e dissipatore si inseriscano perfettamente nella base del modulo di ritenzione, altrimenti non sarà possibile bloccare il supporto.

1. Attaccare un'estremità del supporto di bloccaggio alla base del modulo.
2. Attaccare l'altra estremità (vicino al blocco) alla base del modulo finché non risulterà in posizione.

NOTA. Il dissipatore e la ventola della CPU vengono forniti con le istruzioni per l'installazione della CPU, dissipatore, e per il meccanismo di bloccaggio. Se le istruzioni descritte in questo paragrafo non corrispondono con la documentazione della CPU, seguire il successivo.

1. Premere verso il basso il blocco del supporto sul meccanismo di bloccaggio per bloccare la ventola e il dissipatore alla base del modulo.
2. Connettere il cavo della ventola della CPU al connettore della scheda madre.

ATTENZIONE. Non dimenticare di collegare il connettore della ventola della CPU o potrebbe verificarsi un errore hardware!

Ventola CPU Blocco leva di ritenzione Leva di ritenzione 1 2 3 4 5 Connettore ventola CPU Dissipatore CPU Base del modulo di ritezione

Installazione della DIMM

1. Localizzare i socket della DIMM nella scheda madre.
2. Sbloccare il socket della DIMM premendo le leve di trattenimento verso l'esterno.

3. Allineare la DIMM al socket in modo che la tacca della DIMM coincida con quella del socket.

4. Premere il DIMM nel socket finché i ganci di trattenimento non scattano all'interno.

• Togliere l'alimentazione prima di aggiungere o rimuovere le DIMM. L'omissione di queste operazioni può causare danni gravi alla scheda madre e/o agli altri componenti.
• La DIMM DDR può coincidere con la tacca in una sola direzione. NON forzare la DIMM nello zoccolo per evitare di danneggiarla.

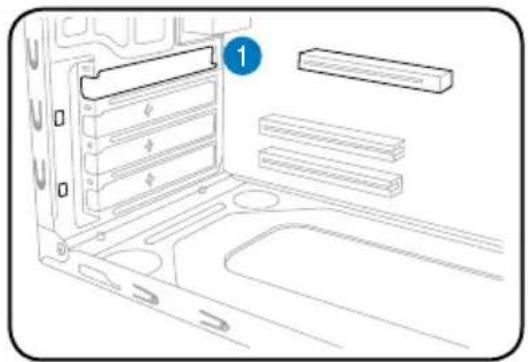

Installazione della scheda di espansione

1. Rimuovere il blocco del supporto di metallo.

2. Rimuovere la staffa metallica di fronte all'alloggiamento che si intende utilizzare.

1. Inserire il connettore della scheda nell'alloggiamento, poi premere la scheda fermamente finché non risulti in posizione.

1. Riposizionare il blocco del supporto di metallo.

Installazione dei drive di memoria

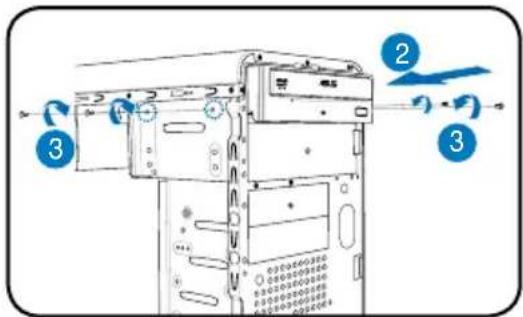

Lettore ottico

1. Posizionare lo chassis in verticale, e rimuovere il coperchio metallico superiore dell'alloggiamento del lettore da 5.25".

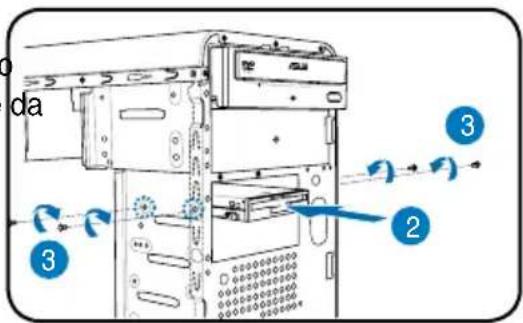

2. Inserire il lettore ottico nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.

3. Bloccare il lettore ottico con due viti su entrambi i lati dell'alloggiamento.

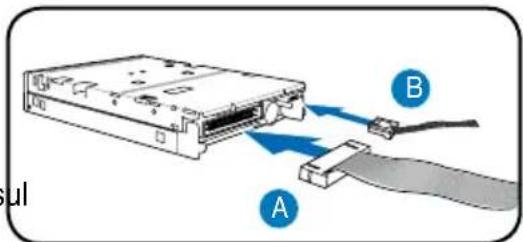

4. Collegare le spine IDE (A) e alimentazione (B) ai connettori sul retro del lettore.

1. Posizionare lo chassis in verticale, quindi rimuovere il coperchio metallico inferiore dell'alloggiamento del lettore 3.5".

2. Inserire il lettore del floppy nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.

3. Bloccare il floppy con due viti su entrambi i lati dell'alloggiamento.

4. Collegare le spine del segnale (A) e di alimentazione (B) ai connettori posti sul retro del lettore.

da 3 2 3

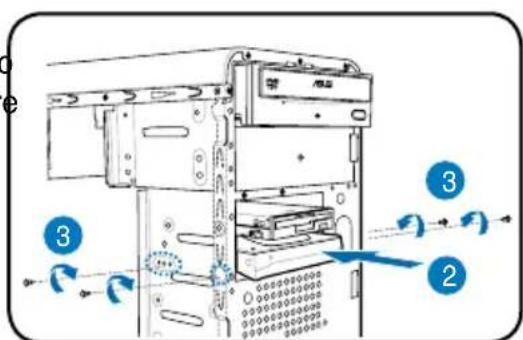

1. Posizionare lo chassis in verticale, quindi rimuovere il coperchio metallico superiore dell'alloggiamento del lettore da 3.5".

2. Inserire il disco fisso nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.

1. Bloccare il disco fisso con due viti su entrambi i lati dell'alloggiamento.

2. Per HDD SATA: Collegare le spine del segnale e di alimentazione di SATA ai connettori posti dietro al lettore.

Per HDD IDE: Collegare le spine IDE e di alimentazione ai connettori posti sul retro del lettore.

SATA IDE

Rimozione dei coperchi degli alloggiamenti e reinstallazione dei pannelli anteriore e laterale

Se si era installato un lettore ottico e/o per floppy, rimuovere il coperchio(i) del pannello anteriore prima di reinstallarlo sullo chassis. Procedere come segue:

1. Localizzare i blocchi del coperchio dell'alloggiamento.

2. Premerli verso l'esterno per liberare il coperchio.

3. Premere il coperchio verso l'interno, poi metterlo da parte.

4. Seguire le stesse istruzioni per rimuovere il coperchio dell'alloggiamento del lettore da 3.5".

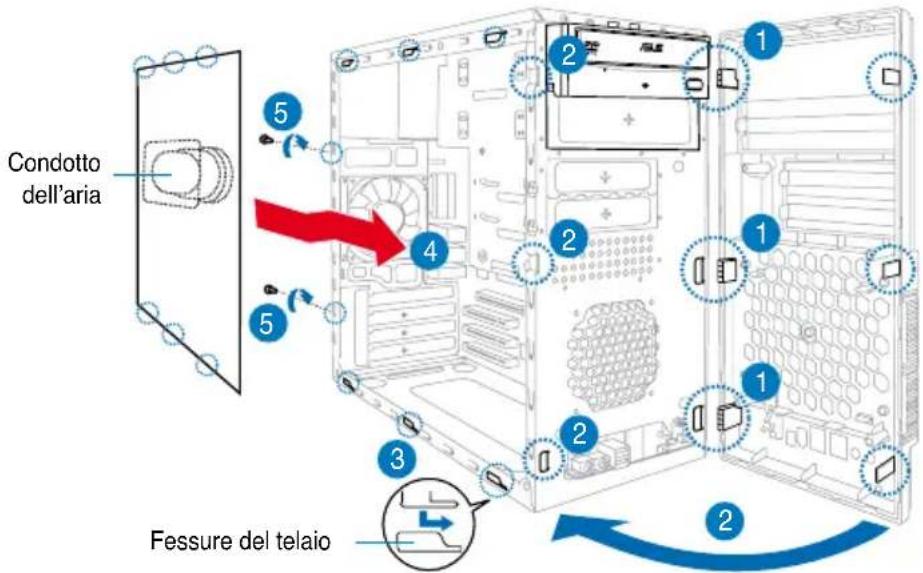

Per reinstallare il pannello anteriore e il coperchio laterale:

1. Inserire le alette a cerniera del pannello anteriore nei fori presenti sul lato destro dello chassis.
2. Ruotare l'assemblaggio del pannello anteriore a sinistra, inserire quindi i ganci nello chassis finché il pannello non sarà in posizione.
3. Inserire i ganci del coperchio laterale nei fori in alto e in basso dello chassis.
4. Premere il coperchio laterale nella direzione del pannello anteriore finché non risulti in posizione.
5. Bloccare il coperchio con le due viti tolte prima.

Condotto dell'aria Fessure del telaio
