NÁVOD K OBSLUZE V3M2NC61P ASUS

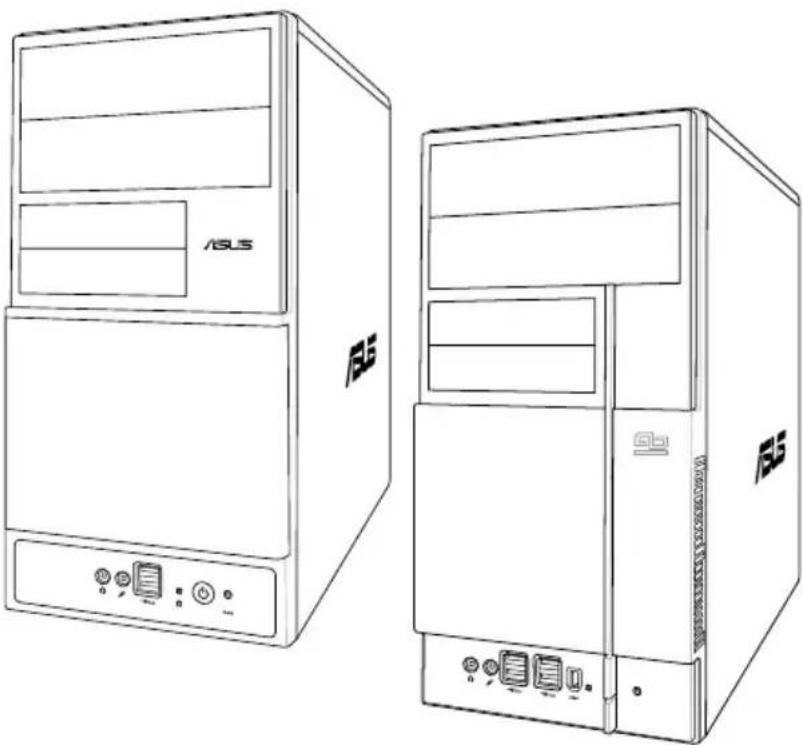

ASUS PC (stolní počítač Barebone)
Instalační příručka

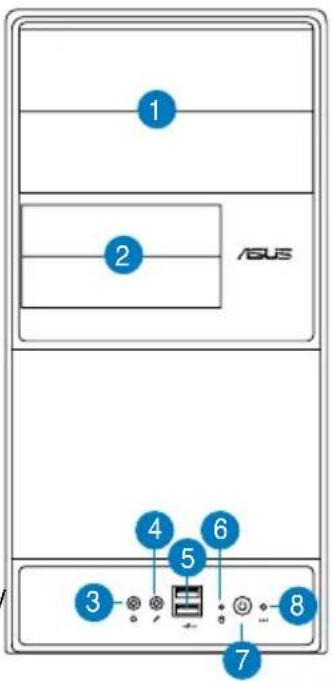

Popis předního panelu
- Záslepka pozice pro jednotku 5,25"
- Záslepka pozice pro jednotku 3,5"
- Zdířka pro připojení sluchátek
- Zdířka pro připojení mikrofonu
- Porty rozhraní USB 2.0*
- Indikátor pevného disku
- Vypínač
- ResResetovaní tlačítkoet button
POZNÁMKA: *Některé modely mohou být vybaveny dvěma dodatečnými porty USB 2.0 a/nebo jedním portem IEEE 1394a.


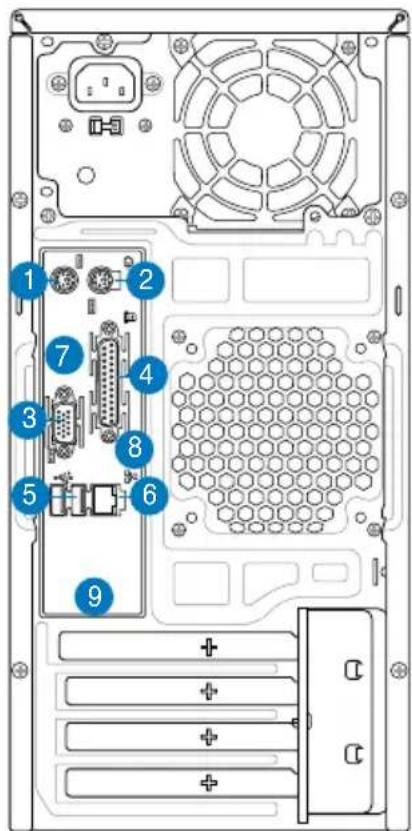

1 2 ADUS 3 4 5 6 7 8Popis zadního panelu
POZNÁMKA: Porty na zadním panelu a jejich umístění se mohou lišit v závislosti na modelu počítače. Podrobný popis najdete v uživatelské příručce k počítači.
- Port klávesnice PS/2 ( )
- Port myši PS/2 (
- Port VGA ( )
- Paralelní port ( )
- Porty rozhraní USB 2.0 ( [icon] ) (některé modely mohou být vybaveny čtyřmi zadními porty USB 2.0)

-
Sítový port (RJ-45) (☐)
-
Jeden z následujících portů:
- Port E-SATA (

- Sériový (COM1) port (

- Port DVI ( )
- Optický výstupní port S/PDIF (
- Koaxiální výstupní port S/PDIF (

- Port IEEE1394 ( ) (pouze některé modely)

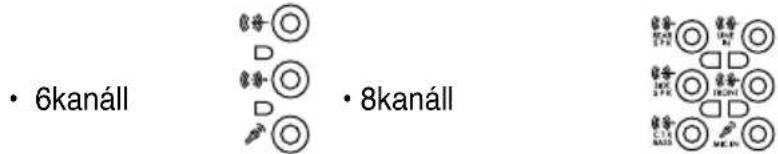

- Jedna z následujících konfigurací zvukových portů:
Vnitřní části

- Kryt predního panelu
- Prázdná poloha pro optickou jednotku 5.25"
- Pozice pro disketovou jednotku
-
Pozice pro pevný disk
-
Zdroj napájení
- Slot pro skříňový ventilátor
- Základní deska ASUS*
- Kovové záslepky rozšiřovacích slotů
POZNÁMKA: *Podrobnosti viz uživatelská příručka k základní desce počítače.
Zdroj napájení počítače je vybaven přepínačem napětí 115 V/230 V, který se nachází vedle konektoru napájení. Tento přepínač nastavte na hodnotu napětí napájení počítače, která odpovídá napětí v elektrické zásuvce ve vaší oblasti.
Pokud je napětí ve vaší oblasti 100 -127 V, nastavte přepínač na hodnotu 115 V.
Pokud je napětí ve vaší oblasti 200 - 240 V, nastavte přepínač na hodnotu 230 V.


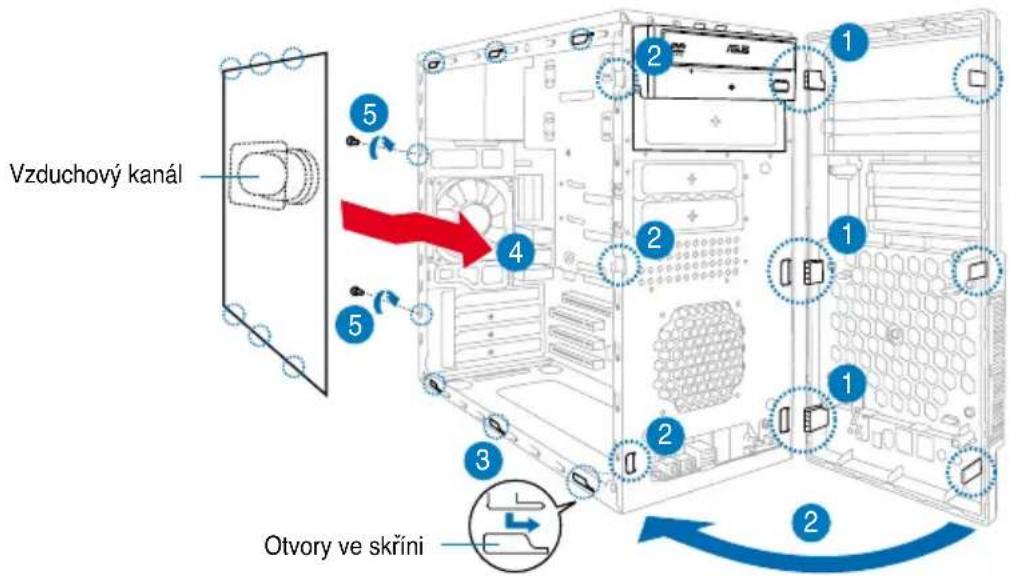

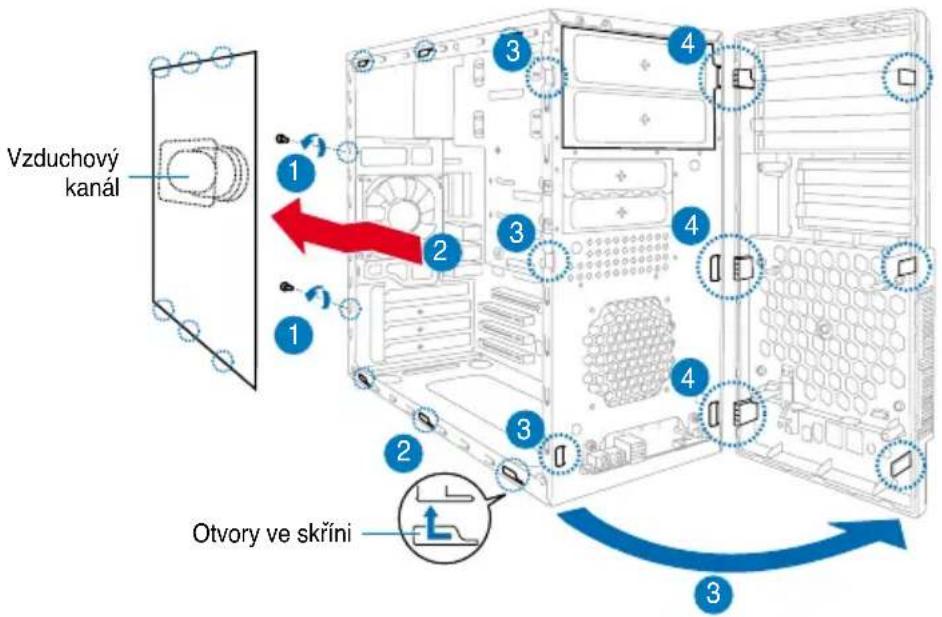

Demotáž bočního a předního panelu
- Odmontujte šroubky krytu skřině na zadním panelu.
- Posuňte boční panel směrem k zdanímu panelu tak, aby se háčky uvolnily z úchytů skřině. Odložte boční panel stranou.
- Vyhledejte háčky předního panelu a zvedněte je tak, aby se uvolily ze skřině.
- Otočte přední panel vpravo tak, aby se závěsy krytu uvolnili.
- Sejměte přední panel a položte stranou.


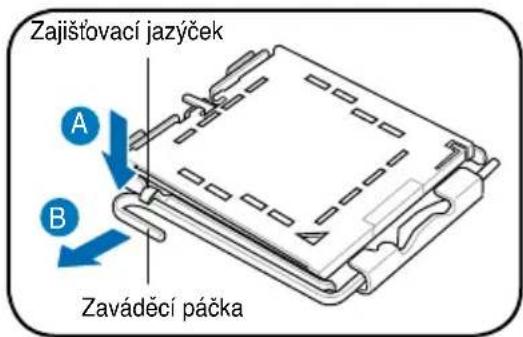

Instalace procesoru Intel® Pentium® 4 do patice LGA775:
- Vyhledejte patici pro procesor na základní desce.
- Palcem stiskněte zaváděcí páčku (A) a posuňte ji doleva (B) tak, aby byla uvolněna z pojistky.
UPOZORNĚNÍ. Aby nedošlo k poškození kolíků patice, sejměte víčko PnP až při instalaci procesoru.
- Zvedněte zaváděcí desku palcem a ukazovákem do úhlu 100° (A) a poté zatlačte na víčko PnP pro odstranění krytky (B).

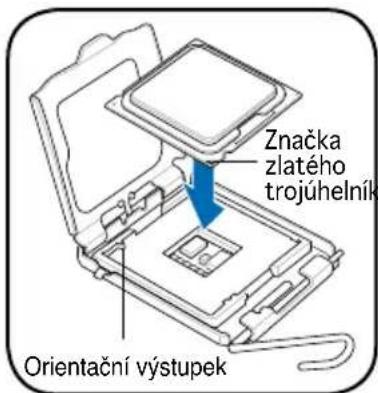

- Zorientujte procesor nad paticí tak, aby se zlatý trojúhelník nacházel na dolním levé rohu patice. Orientační výstupek patice musí zapadnout do drážky na procesoru.

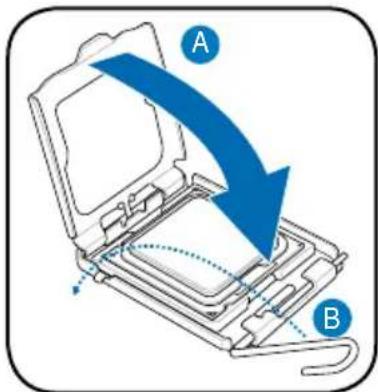

- Zavřete zaváděcí desku (A) a potom stiskněte zaváděcí páčku (B) tak, aby zaklapla do pojistky.
- Zorientujte procesor nad patici tak, aby roh procesoru označený zlatým trojúhelníkem odpovídal rohu patice s malým trojúhelníkem.
- Sklopením páčky patice zajistěte procesor.

UPOZORNĚNÍ: Při nesprávné instalaci procesoru do patice může dojít k ohnutí kolíků a k vážnému poškození procesoru!
Instalace ventilátoru a chladiče procesoru

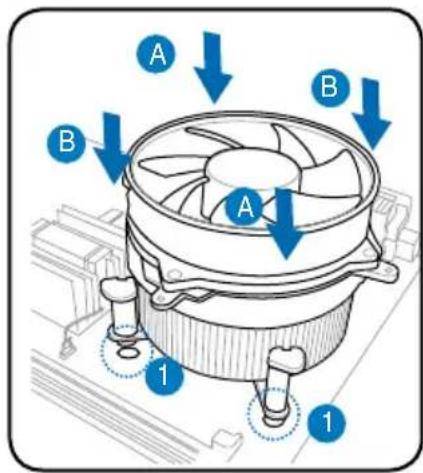

Instalace tepelné jímky a ventilátoru procesoru Intel® Pentium® 4
- Umístěte chladič na horní část nainstalovaného procesoru tak, aby čtyři úchyty odpovídaly otvorům na základní desce.
- Postupně stiskněte každé dva úchyty v úhlopříčné poloze tak, aby bylo zajištěno pevné uchycení chladiče s ventilátorem.
- Po usazení ventilátoru a chladiče připojte kabel ventilátoru procesoru ke konektoru na základní desce.
- Umístěte chladič na horní část nainstalovaného procesoru.
DÜLEŽITÉ. Ventilátor a chladič musí být zcela usazeny v základně retenčního modulu; v opačném případě nelze zaklapnout retenční konzolu na místo.
- Připojte jeden konec retenční konzole k základně retenčního modulu.
- Přípevněte druhý konec retenční konzole (v blízkosti zámku retenční konzole) k základně retenčního modulu tak, aby zaklapl na místo.
POZNÁMKA. Balení chladiče a ventilátoru je dodáváno s pokyny pro instalaci procesoru, chladiče a retenčního mechanizmu. Pokud pokyny v této části nejsou totožné s dokumentací k procesoru, postupujte podle dokumentace k procesoru.
- Stisknutím zámku retenční konzole na retenčním mechanizmu zajistěte chladič a ventilátor k základně retenčního modulu.
- Připojte kabel ventilátoru procesoru ke konektoru na základní desce.
UPOZORNĚNÍ. Nezapomeňte připojit konektor ventilátoru procesoru! V opačném případě bude systém sledování hardwaru signalizovat chybu.


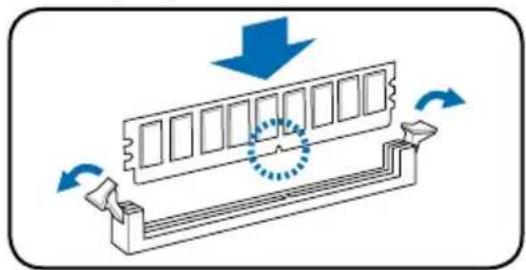

Ventilátor procesoru Zámek retenční konzole Retenční konzola 1 2 3 4 5 Konektor ventilátoru procesoru Chladič procesoru Základna retenčního moduluInstalace pamětbového modulu DIMM
- Vyhledejte patice pro pamětové moduly DIMM na základní desce.
- Stisknutím zajištovací svorky směrem ven uvolněte patici pro paměťový modul DIMM.
- Nasadte pamětový modul DIMM do patice tak, aby zářez na modulu DIMM odpovídal výstupku v patici.
- Zasuňte paměťový modul DIMM zcela do patice, tak aby zajišťovací svorky zapadly na místo.

- Pred prídáváním nebo odebíráním paměťových modulů DIMM odpojte napájení. Při zanedbání této zásady může dojít k poškození základní desky a/nebo komponent.
- Paměťový modul DDR DIMM je vybaven zářezem, także jej lze nainstalovat pouze v jediném směru. Paměťový modul DIMM NEZASOUVEJTE do patice SILOU, aby nedošlo k jeho poškození.

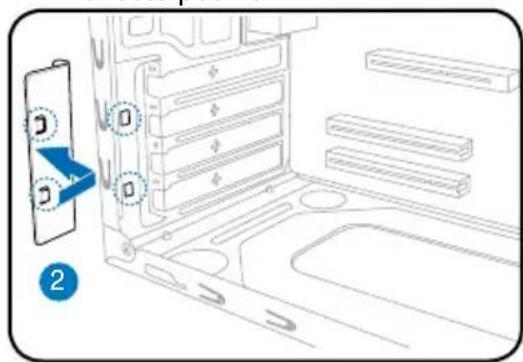

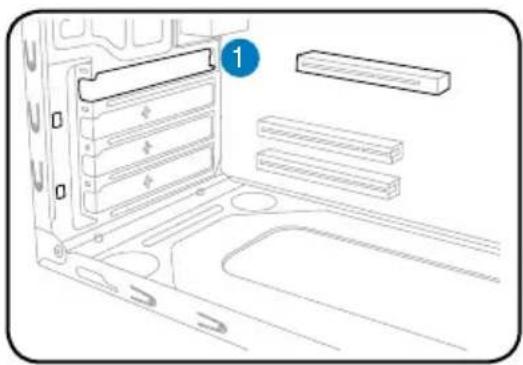

Instalace karty pro rozšíření
- Vyjměte kovovou záslepku.

- Nasadte konektor karty do slotu a potom zasuňte kartu zcela do slotu.
-
Nasadte kovovou záslepku.
-
Vyjměte kovovou záslepku, která se nachází proti slotu, kterých chcete použít.

Instalace pamětbvých jednotek

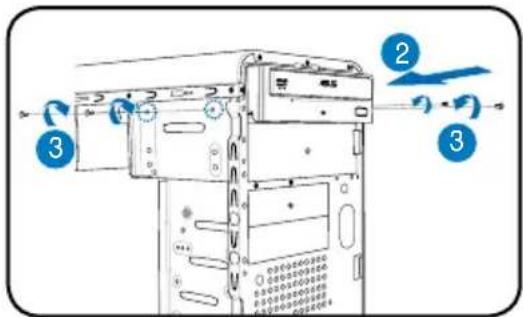

Optická jednotka
- Umístěte skřin do svislé polohy a vyjměte kovovou záslepku horní pozice jednotky 5,25".
- Vložte jednotku do pozice ji zasuňte na míto tak, aby se otvory pro šrouby na disku nacházely ve stejné poloze, jako otvory v poloze.
- Zajistěte optickou jednotku dvěma šrouby na obou stranách.
- Připojte zástrčku IDE (A) a napájecí zástrčku (B) ke konektorům na zadní straně jednotky.

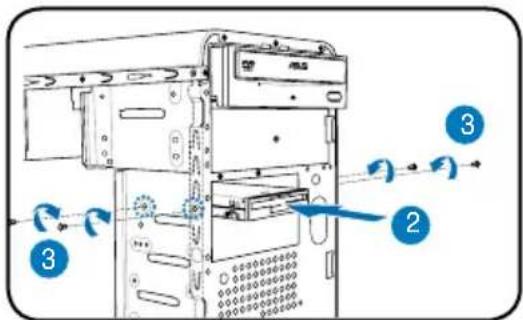

- Umístěte skřín do svislé polohy a vyjměte kovovou záslepku spodní pozice jednotky 3,5".
- Vložte disketovou jednotku do pozice a zasuňte ji na místo tak, aby se otvory pro šrouby na disku nacházely ve stejné poloze, jako otvory v poloze.
- Zajistěte disketovou jednotku dvěma šroubky na obou stranách.
- Připojte zástrčku signálu (A) a napájecí zástrčku (B) ke konektorům na zadní straně jednotky.

-
Umístěte skřín do svislé polohy a vyjměte kovovou záslepku horní pozice jednotky 3,5".
-
Vložte pevný disk do pozice a zasuňte jej na místo tak, aby se otvory pro šrouby na disku nacházely ve stejné poloze, jako otvory v poloze.

-
Zajistěte pevný disk dvěma šroubky na obou stranách pozice.
-

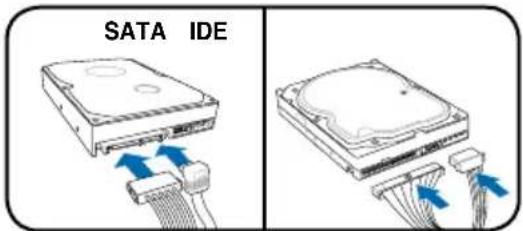

Pevný disk SATA: Připojte zástrčku kabelu signálu SATA a kabelu napájení ke konektorům na zadní straně jednotky.
Pevný disk IDE: Připojte zástrčku kabelu IDE a kabelu napájení ke konektorům na zadní straně jednotky.


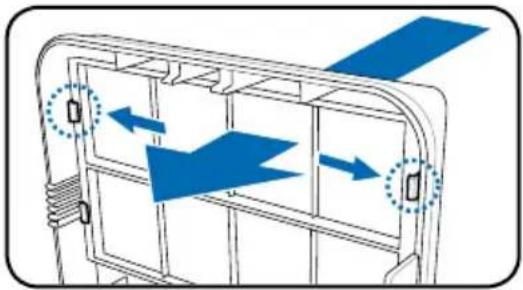

Pokud jste nainstalovali optickou a/nebo disketovou jednotku, před montáží do skříně demontujte kryty pozic na předním panelu. Funkce:
-
Vyhledejte zámky krytů pozic.
-
Posunutím zámků směrem ven uvolněte kryt pozice.
-
Posuňte kryt směrem dovnitř a položte stranou.
-
Podle stejných pokynů demontujte kryt pozice 3.5".

Instalace predního a bočního panelu:
- Zasuňte závěsy do otvorů na pravé straně předního panelu, aby se přední panel připojil ke skříni.
- Otočte přední panel vlevo a zasuňte háčky do skřině tak, aby přední panel dosedl na místo.
- Zasuňte háčky bočního panelu do horních a dolních otvorů skříně.
- Posuňte boční panelu k přednímu panelu tak, aby dosedl na místo.
- Zajistěte panel dvěma šroubky, které jste předním odmontovali.
