Typ produktu	Komputer stacjonarny (Barebone)
Marka	ASUS
Model	V3M2NC61P
Porty panelu przedniego	Słuchawki, mikrofon, 2x USB 2.0 (opcjonalnie 4x USB 2.0, IEEE 1394a)
Przyciski panelu przedniego	Przycisk zasilania, przycisk resetu, dioda HDD
Porty panelu tylnego	PS/2 klawiatura, PS/2 mysz, VGA, równoległy, 4x USB 2.0, LAN (RJ-45), opcjonalnie e-SATA, COM1, DVI, optyczne/współosiowe S/PDIF wyjście, IEEE 1394a
Audio	6-kanałowe lub 8-kanałowe (konfigurowalne)
Obsługa procesora	Intel Pentium 4 LGA775 lub AMD (typ gniazda zależny od modelu)
Chłodzenie procesora	Zespół radiatora i wentylatora z uchwytem mocującym
Pamięć	Gniazda DDR DIMM (dokładna liczba zależna od płyty głównej)
Gniazda rozszerzeń	Wiele gniazd rozszerzeń z metalowym zatrzaskiem
Zatoki napędów	Zatoka napędu optycznego 5,25", zatoka stacji dyskietek 3,5", zatoka dysku twardego 3,5"
Interfejsy pamięci masowej	IDE, SATA (dla HDD), sygnał stacji dyskietek
Zasilacz	Wewnętrzny zasilacz ATX
Przełącznik napięcia	Przełącznik 115V/230V
Płyta główna	Płyta główna ASUS (konkretny model zależny od systemu)
Miejsce na wentylator obudowy	1 miejsce na wentylator
Pokrywa boczna	Wyjmowana za pomocą haczyków i śrub
Zespół panelu przedniego	Wyjmowany za pomocą zaczepów zawiasowych i haczyków
Dołączona dokumentacja	Instrukcja montażu (wiele języków)
Wymiary (ok.)	180 x 420 x 400 mm (S x W x G)
Waga (ok.)	8 kg

Często zadawane pytania - V3M2NC61P ASUS

Jak wybrać prawidłowe napięcie dla mojego regionu?

Zlokalizuj przełącznik wyboru napięcia na zasilaczu. Dla 100-127V ustaw na 115V; dla 200-240V ustaw na 230V. Przed zmianą upewnij się, że system jest odłączony od zasilania.

Jaki typ procesora jest obsługiwany?

Płyta główna obsługuje Intel Pentium 4 w obudowie LGA775 lub procesory AMD w zależności od modelu. Sprawdź gniazdo procesora pod kątem klucza wyrównania.

Jak zainstalować chłodzenie procesora?

Umieść radiator na procesorze, wyrównaj elementy mocujące z otworami w płycie głównej, wciśnij po przekątnej parami, a następnie podłącz kabel wentylatora procesora do złącza na płycie głównej.

Czy mogę dodać więcej pamięci?

Tak. Odblokuj zaciski gniazda DIMM, wyrównaj wycięcie na module DIMM z przerwą w gnieździe, wciśnij, aż zaciski zatrzasną się. Przed instalacją upewnij się, że zasilanie jest odłączone.

Jakie interfejsy napędów są dostępne?

System obsługuje IDE i SATA dla dysków twardych, IDE dla napędów optycznych oraz złącze sygnału stacji dyskietek. Szczegółowe konfiguracje znajdziesz w instrukcji.

Jak zainstalować kartę rozszerzeń?

Usuń metalowy zatrzask, włóż kartę do odpowiedniego gniazda, dociśnij mocno, a następnie załóż z powrotem zatrzask. Upewnij się, że karta jest całkowicie osadzona.

Dlaczego system nie włącza się?

Sprawdź połączenie przewodu zasilającego, ustawienie przełącznika napięcia oraz czy zasilacz jest włączony. Sprawdź również połączenie przycisku zasilania na panelu przednim z płytą główną.

Jak otworzyć obudowę?

Usuń śruby tylnej pokrywy, pociągnij pokrywę boczną do tyłu, aż haczyki się odczepią, następnie podnieś haczyki zespołu panelu przedniego i odchyl go w prawo, aby go zdjąć.

Co powinienem zrobić przed instalacją komponentów?

Zawsze odłączaj zasilanie i uziemij się, aby uniknąć uszkodzeń spowodowanych elektrycznością statyczną. Postępuj zgodnie z instrukcjami krok po kroku w instrukcji dla każdego komponentu.

Czy instrukcja jest dostępna w innych językach?

Tak. Możesz poprosić o przetłumaczoną wersję, podając swój adres e-mail i żądany język na stronie notice-facile.com.

INSTRUKCJA OBSŁUGI V3M2NC61P ASUS

Podręcznik instalacji

Elementy panela przedniego

1. Pokrywa 5,25-calowej wnęki na napęd
2. Pokrywa 3,5-calowej wnęki na napęd
3. Port słuchawek
4. Port mikrofonu
5. Porty USB 2.0*
6. Dioda LED HDD
7. Przycisk zasilania
8. Przycisk Reset

UWAGA: *Niektóre modele mogą być wyposażone w dwa dodatkowe porty USB 2.0 i/lub jeden port IEEE 1394a.

1 2 ASUS 3 4 5 6 7 8

1 2 ADUS 3 4 5 6 7 8

Elementy panela tylnego

UWAGA: Porty na panelu tylnym i miejsca ich lokalizacji mogą się różnić, w zależności od modelu systemu. Szczegółowe opisy znajdują się w podręczniku użytkownika systemu.

1. Port klawiatury PS/2 ( )
2. Port myszy PS/2 (
3. Port VGA ( )
4. Port równoległy (
5. Porty USB 2.0 ( ) (niektóre modele mogą posiadać z tyłu cztery porty USB 2.0)
6. Port LAN (RJ-45) (☐)
7. Jeden z następujących portów:
   • E-SATA port (
   • Port szeregowy (COM1) (
8. Port DVI-D (
   • Optyczny port wyjścia S/PDIF (
9. Koncentryczny port wyjścia S/PDIF (
10. Port IEEE1394 ( ) (tylko niektóre modele)

1. Jedna z następujących konfiguracji portów audio:

- 6-kanałowe

• 8-kanałowe

Szczegółowe informacje zawiera tabela konfiguracji w podręczniku użytkownika.

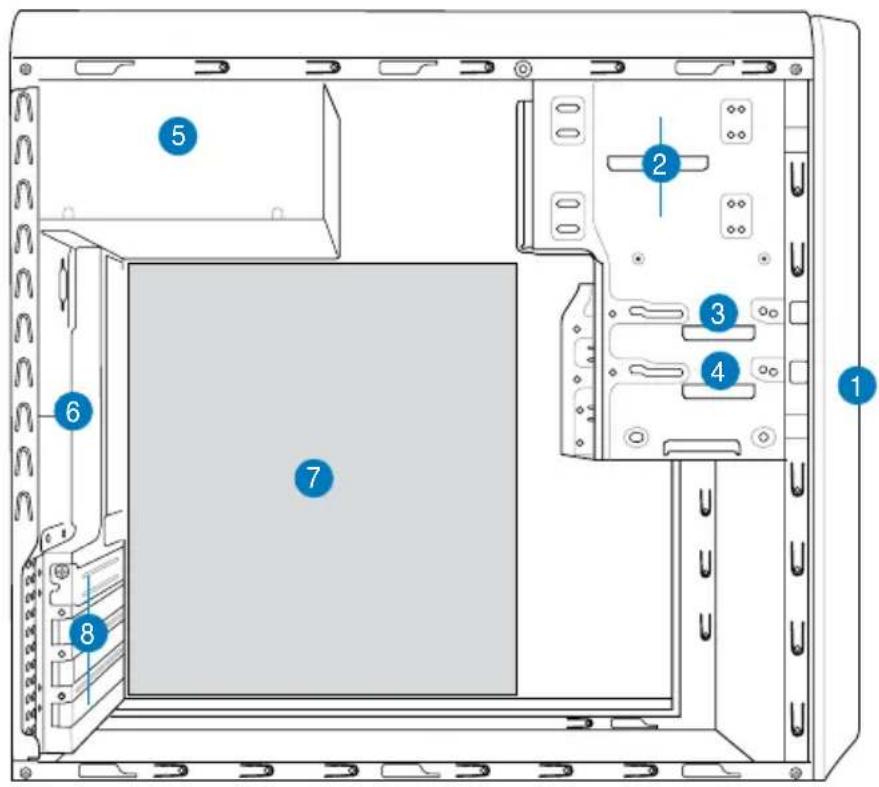

Komponenty wewnętrzne

1. Pokrywa panela przedniego

2. Pusta wnęka na napęd optyczny 5,25 cala

3. Wnęka na napęd dyskietek elastycznych

4. Wnęka na napęd dysku twardego

5. Moduł zasilacza

6. Gniazdo wentylatora obudowy

7. Płyta główna ASUS*

8. Metalowe zaślepki gniazd rozszerzenia

UWAGA: *Szczegółowe informacje dotyczące płyty głównej znajdują się w systemowym podręczniku użytkownika systemu.

Wybór napięcia

Zasilacz systemu posiada przełącznik wyboru napięcia 115 V/230 V, znajdujący się poniżej złącza zasilania. Przełącznik ten służy do wyboru właściwego napięcia wejściowego prądu zasilającego systemu, zgodnego z napięciem prądu zasilającego w danym obszarze.

Jeśli napięcie prądu zasilającego w danym obszarze wynosi 100-127 V, przełącznik ten należy ustawić na 115 V.

115

Jeśli napięcie prądu zasilającego w danym obszarze wynosi 200-240 V, przełącznik ten należy ustawić na 230 V.

UWAGA: Informacje o dokładnym położeniu selektora napięcia znajdują się w podręczniku użytkownika systemu.

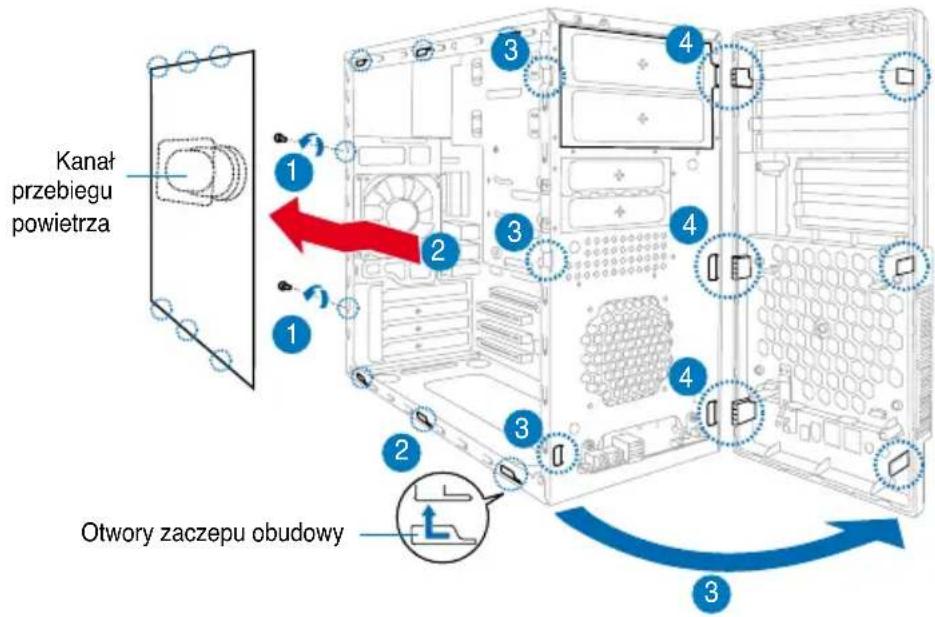

Zdejmowanie pokrywy bocznej i zespołu panela przedniego

1. Odkręć śruby pokrywy na panelu tylnym.
2. Odciagnij pokrywę boczną w kierunku panela tylnego, aż do zwolnienia zaczepów z występów obudowy. Odłóż na bok pokrywę boczną.
3. Odszukaj zaczepy mocowania panela przedniego, następnie unieś je, aż do zwolnienia z obudowy.
4. Obróć zespół panela przedniego na prawo, aż do pokazania wypustów zawiasowych z prawej strony zespołu.
5. Zdejmij zespół panela przedniego, a następnie odłóż go na bok.

Kanał przebiegu powietrza 1 2 3 4 3 4 2 3 4 2 Otwory zaczepu obudowy 3

Instalacja procesora

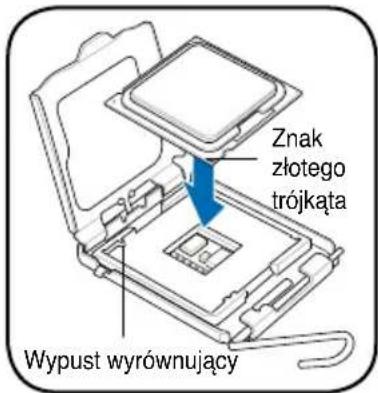

Instalacja pakietu procesora Intel® Pentium® 4 w podstawce LGA775

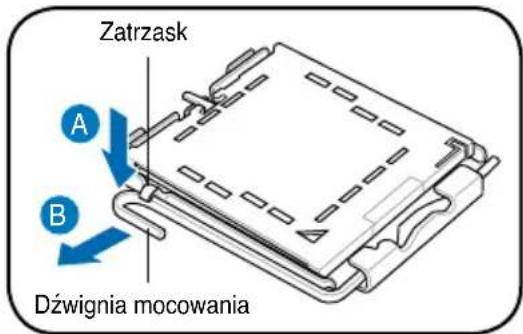

1. Zlokalizuj gniazdo procesora na płycie głównej.
2. Naciśnij kciukiem dźwignię mocowania (A) i przesuń ją na lewo (B), aż do zwolnienia z zatrzasku.

OSTRZEŻENIE. Aby zapobiec uszkodzeniu styków gniazda, nie należy zdejmować pokrywy PnP, jeśli nie będzie instalowany procesor.

Zatrzask A B Dźwignia mocowania

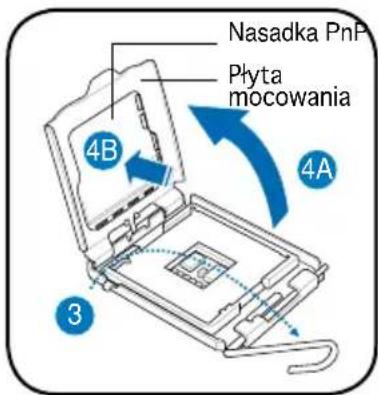

1. Unieś dźwignię mocowania w kierunku strzałki pod kątem 135°.
2. Unieś płytę mocowania kciukiem i palcem wskazującym pod kątem 100° (4A), a następnie naciśnij nasadkę PnP w oknie płyty mocowania w celu usunięcia (4B).
3. Ustaw procesor nad gniazdem, upewniając się, że złoty trójkąt znajduje się w dolnym lewym rogu gniazda. Wypust wyrównujący powinien pasować do nacięcia procesora.
4. Zamknij płytę mocowania (A), a następnie naciśnij dźwignię mocowania (B), aż do zatrzaśnięcia w zatrzasku.

Nasadka PnP Plyta mocowania 4B 4A 3

Znak złotego trójkąta Wypust wyrównujący

A B

Instalacja pakietu procesora AMD

1. Odszukaj gniazdo procesora, a następnie podnieś dźwignię gniazda pod katem 90° – 100°.

2. Zainstaluj procesor w gnieździe, upewniając się, że róg procesora oznaczony złotym trójkątem jest dopasowany do rogu gniazda ze znakiem małego trójkąta.

3. Naciśnij do dołu dźwignię gniazda w celu zamocowania procesora.

OSTRZEŻENIE: Nieprawidłowa instalacja procesora w gnieździe, może spowodować wygięcie szpilek i poważne uszkodzenie procesora!

Instalacja zespołu wentylatora procesora i radiatora Instalacja radiatora i wentylatora procesora Intel® Pentium® 4

1. Ustaw radiator na zainstalowanym procesorze, upewniając się, że cztery elementy mocujące odpowiadają otworom w płycie głównej.

2. Naciśnij jednocześnie, kolejno dwa elementy mocujące po przekątnej, aby zamocować zespół wentylatora i radiatora.

3. Po założeniu zespołu wentylatora i radiatora należy podłączyć kabel wentylatora procesora do złącza na płycie głównej.

A B A B 1 1

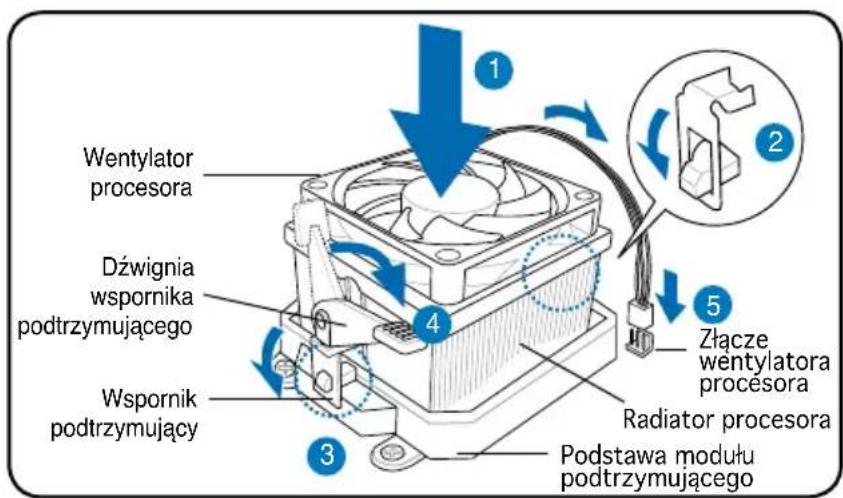

Instalacja radiatora i wentylatora procesora AMD

1. Ustaw radiator na zainstalowanym procesorze.

WAŻNE. Upewnij się, że zespół wentylatora i radiatora jest idealnie dopasowany do podstawy modułu mechanizmu przytrzymywania; w przeciwnym razie nie będzie można zablokować wspornika podtrzymującego.

1. Podłącz jeden koniec wspornika podtrzymującego do podstawy modułu podtrzymującego.

2. Podłącz drugi koniec wspornika podtrzymującego (obok blokady wspornika podtrzymującego) do podstawy modułu podtrzymującego, aż do kliknięcia, oznaczającego zaskoczenie na miejsce.

UWAGA. Opakowanie z procesorem powinno zawierać instrukcje dotyczące procesora, zespołu wentylator/radiator i mechanizmu podtrzymującego. Jeśli instrukcje przedstawione w tej części nie zgadzają się z dokumentacją procesora, należy stosować się do instrukcji dokumentacji procesora.

1. Naciśnij blokadę wspornika podtrzymującego mechanizmu podtrzymującego w celu zamocowania wentylatora i radiatora do podstawy modułu podtrzymującego.

2. Podłącz kabel wentylatora procesora do złącza na płycie głównej.

OSTRZEŻENIE. Nie wolno zapomnieć o podłączeniu złącza wentylatora procesora! Jeśli złącze to nie zostanie podłączone, może wystąpić błąd monitorowania sprzętu.

Wentylator procesora Dźwignia wspornika podtrzymującego Wspornik podtrzymujący Podstawa modułu podtrzymującego Złącze wentylatora procesora Radiator procesora

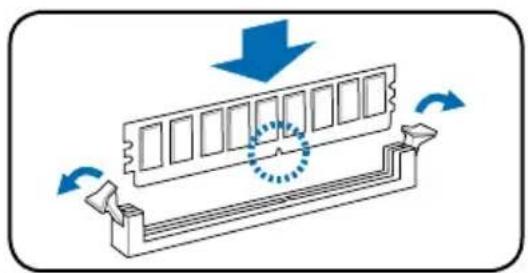

Instalacja modułu DIMM

1. Zlokalizuj gniazda DIMM na płycie głównej.
2. Odblokuj gniazdo DIMM, naciskając na zewnątrz zatrzaski mocujące.
3. Wyrównaj moduł DIMM w gnieździe, aby nacięcie w module DIMM pasowało do wypustu gniazda.
4. Naciśnij moduł DIMM w kierunku gniazda, aż do zatrzaśnięcia się do wewnątrz zatrzasku podtrzymującego.

• Przed dodawaniem lub odłączaniem modułów DIMM należy odłączyć zasilanie. Niezastosowanie się do tego polecenia może spowodować uszkodzenie płyty głównej i/lub komponentów.
• Moduły DDR DIMM posiadają nacięcie, które umożliwia ich instalację tylko w jednym kierunku. NIE wolno na siłę wkładać modułu DIMM do gniazda, ponieważ może to spowodować uszkodzenie modułu DIMM.

Instalacja karty rozszerzenia

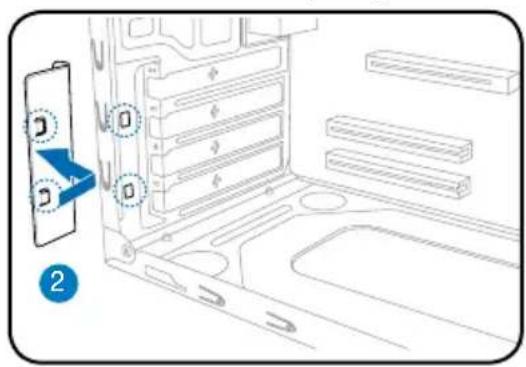

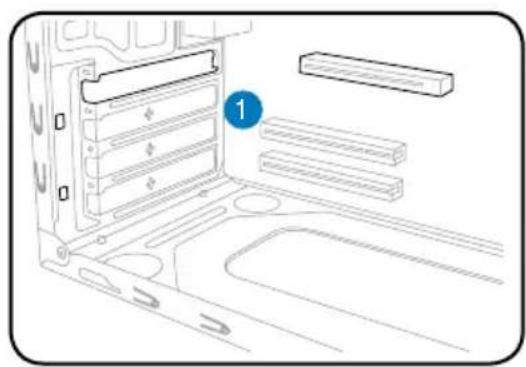

1. Zdejmij metalową zaślepkę.

1. Wstaw złącze karty do gniazda, a następnie naciśnij mocno kartę, aż do jej pełnego dopasowania do gniazda.

2. Założ metalową zaślepkę.

3. Zdejmij metalową zaślepkę usytuowaną naprzeciw gniazda, które ma zostać wykorzystane.

Instalacja napędów pamięci masowej

Napęd optyczny

1. Ustaw obudowę pionowo, a następnie zdejmij metalową płytę pokrywy górnego napędu 5,25".

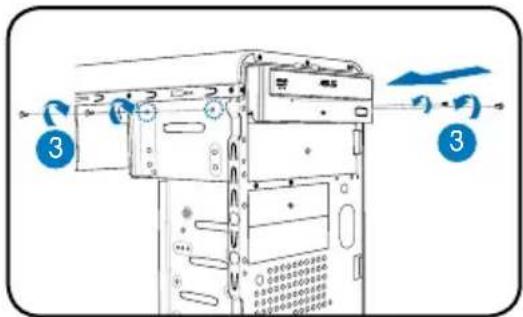

2. Wstaw napęd optyczny do wnęki, a następnie ostrożnie pchnij napęd, aż do wyrównania otworów na śruby w napędzie z otworami we wnęce.
3. Zamocuj napęd optyczny dwiema śrubami po obu stronach wnęki.
4. Podłącz złącza IDE (A) oraz wtyki zasilania (B) do złączy z tyłu napędu.

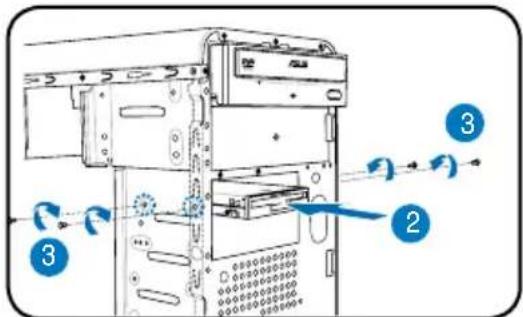

Napęd dyskietek elastycznych

1. Ustaw obudowę pionowo, a następnie zdejmij metalową płytę pokrywy dolnego napędu 3,5".
2. Wstaw napęd dyskietek elastycznych do wnęki, a następnie ostrożnie pchnij napęd, aż do wyrównania otworów na śruby w napędzie z otworami we wnęce.
3. Zamocuj napęd dyskietek elastycznych dwiema śrubami po obu stronach wnęki.
4. Podłącz wtyki sygnałowe (A) i zasilania (B) do złączy z tyłu napędu.

Napęd dysku twardego

1. Ustaw obudowę pionowo, a następnie zdejmij metalową płytę pokrywy górnego napędu 3,5".
2. Wstaw napęd dysku twardego do wnęki, a następnie ostrożnie pchnij napęd, aż do wyrównania otworów na śruby w napędzie z otworami we wnęce.
3. Zamocuj napęd dysku twardego dwiema śrubami po obu stronach wnęki.

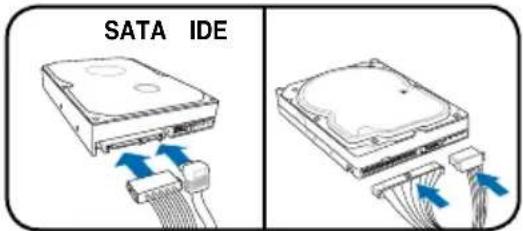

1. Dysk twardy SATA: Podłącz wtyki jednego końca kabla sygnałowego SATA i wtykę zasilania do złączy z tyłu napędu.

Dysk twardy IDE: Podłącz wtyki IDE oraz zasilania do złączy z tyłu napędu.

SATA IDE

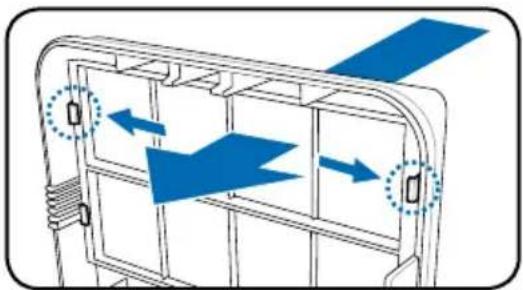

Zdejmowanie pokryw wnęk i zakładanie zespołu panela przedniego i pokrywy bocznej

Po zainstalowaniu napędu dysku optycznego i/lub napędu dyskietek elastycznych, przed zamontowaniem ich w obudowie należy zdjąć pokrywę(y) wnęki. Aby to wykonać należy:

1. Odszukaj zatrzaski pokrywy wnęki.

2. Naciśnij zatrzaski do zewnątrz, aby zwolnić pokrywę wnęki.

3. Naciśnij pokrywę wnęki do wewnątrz, a następnie odóż ją na bok.

4. Wykonaj te same instrukcje w celu odłączenia pokrywy wnęki na napęd 3,5".

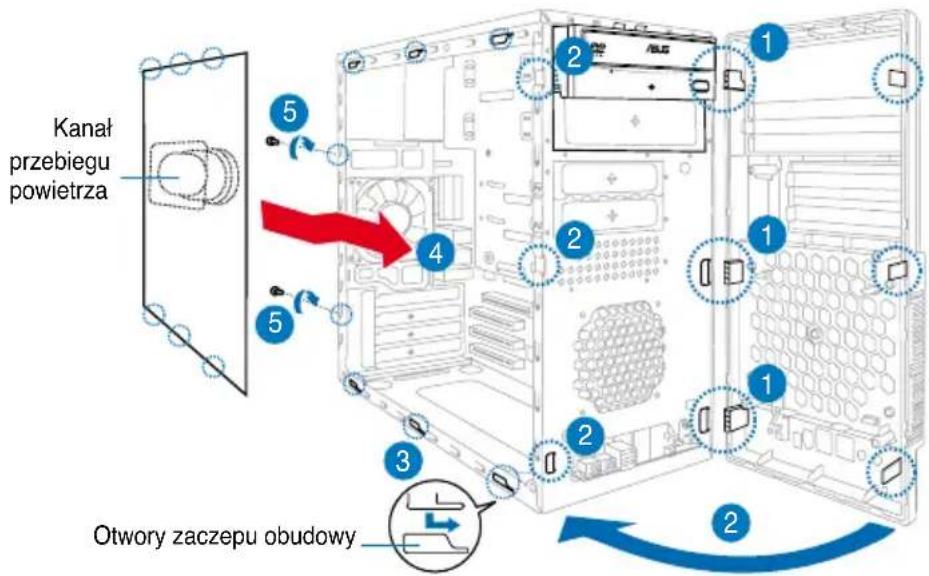

Aby założyć zespół panela przedniego i pokrywę boczną:

1. Wstaw wypusty zawiasowe zespołu panela przedniego do otworów z prawej strony obudowy.
2. Obróć zespół panela przedniego w lewo, a następnie wstaw zaczepy do obudowy, aż do dopasowania na miejsce zespołu panela przedniego.
3. Wstaw zaczepy pokrywy bocznej do górnych i dolnych otworów obudowy.
4. Naciskaj pokrywę boczną w kierunku panela przedniego, aż do jej dopasowania na miejsce.
5. Zamocuj pokrywę dwiema, wcześniej odkręconymi śrubami.

Kanał przebiegu powietrza 5 4 2 1 2 1 3 2 Otwory zaczepu obudowy 2
