Tipo de Producto	Computadora de escritorio (Barebone)
Marca	ASUS
Modelo	V3M2NC61P
Puertos del Panel Frontal	Auriculares, Micrófono, 2x USB 2.0 (opcional 4x USB 2.0, IEEE 1394a)
Controles del Panel Frontal	Botón de encendido, Botón de reinicio, LED de disco duro
Puertos del Panel Trasero	Teclado PS/2, Ratón PS/2, VGA, Paralelo, 4x USB 2.0, LAN (RJ-45), e-SATA opcional, COM1, DVI, Salida S/PDIF óptica/coaxial, IEEE 1394a
Audio	6 canales u 8 canales (configurable)
Soporte de CPU	Intel Pentium 4 LGA775 o AMD (tipo de socket según modelo)
Ventilador de CPU	Conjunto de disipador y ventilador con soporte de retención
Memoria	Ranuras DDR DIMM (número exacto según placa base)
Ranuras de Expansión	Múltiples ranuras de expansión con bloqueo de soporte metálico
Bahías de Almacenamiento	Bahía para unidad óptica de 5.25", bahía para disquetera de 3.5", bahía para disco duro de 3.5"
Interfaces de Almacenamiento	IDE, SATA (para HDD), señal de disquetera
Fuente de Alimentación	Unidad de fuente de alimentación ATX interna
Selector de Voltaje	Interruptor de 115V / 230V
Placa Base	Placa base ASUS (modelo específico según sistema)
Ranura para Ventilador del Chasis	1 ranura para ventilador
Cubierta Lateral	Extraíble con ganchos y tornillos
Conjunto del Panel Frontal	Extraíble con pestañas de bisagra y ganchos
Documentación Incluida	Manual de instalación (varios idiomas)
Dimensiones (aprox.)	180 x 420 x 400 mm (An x Al x Pr)
Peso (aprox.)	8 kg

Preguntas frecuentes - V3M2NC61P ASUS

¿Cómo selecciono el voltaje correcto para mi región?

Localice el interruptor selector de voltaje en la unidad de fuente de alimentación. Para 100-127V, ajústelo a 115V; para 200-240V, ajústelo a 230V. Asegúrese de que el sistema esté desenchufado antes de cambiarlo.

¿Qué tipo de CPU es compatible?

La placa base admite Intel Pentium 4 en paquete LGA775 o CPUs AMD según el modelo. Verifique el zócalo de la CPU para la muesca de alineación.

¿Cómo instalo el ventilador de la CPU?

Coloque el disipador sobre la CPU, alinee los sujetadores con los agujeros de la placa base, presione hacia abajo diagonalmente en pares, luego conecte el cable del ventilador de la CPU al conector de la placa base.

¿Puedo agregar más memoria?

Sí. Desbloquee los clips del zócalo DIMM, alinee la muesca del DIMM con la protuberancia del zócalo, presione hacia abajo hasta que los clips encajen. Asegúrese de que la alimentación esté desconectada antes de la instalación.

¿Qué interfaces de unidad están disponibles?

El sistema admite IDE y SATA para discos duros, IDE para unidades ópticas y un conector de señal para disquetera. Consulte el manual para configuraciones específicas.

¿Cómo instalo una tarjeta de expansión?

Retire el bloqueo del soporte metálico, inserte la tarjeta en la ranura adecuada, presione firmemente, luego vuelva a colocar el bloqueo. Asegúrese de que la tarjeta esté completamente insertada.

¿Por qué no enciende mi sistema?

Verifique la conexión del cable de alimentación, la configuración del selector de voltaje y que el interruptor de la fuente de alimentación esté encendido. También verifique la conexión del botón de encendido del panel frontal a la placa base.

¿Cómo abro la caja?

Retire los tornillos de la cubierta trasera, tire de la cubierta lateral hacia atrás hasta que los ganchos se desenganchen, luego levante los ganchos del conjunto del panel frontal y gírelo hacia la derecha para quitarlo.

¿Qué debo hacer antes de instalar componentes?

Siempre desconecte la fuente de alimentación y póngase a tierra para evitar daños estáticos. Siga las instrucciones paso a paso del manual para cada componente.

¿El manual está disponible en otros idiomas?

Sí. Puede solicitar una versión traducida proporcionando su correo electrónico y el idioma deseado en la página notice-facile.com.

MANUAL DE USUARIO V3M2NC61P ASUS

Manual de Instalación

Características del panel frontal

1. Cubiertas de zócalos para unidades de 5.25 pulgadas
2. Cubiertas de zócalos para unidades de 3.5 pulgadas
3. Puerto para auriculares
4. Puerto para micrófono
5. Puertos USB 2.0*
6. LED HDD
7. Botón de encendido
8. Botón de reinicio

NOTA: *Algunos modelos podrían tener 2 puertos USB2.0 adicionales y/o un puerto IEEE 1394a.

1 2 ASUS 4 5 6 3 8 7

1 2 4 5 6 3 7 8 ADUS

Características del panel posterior

NOTA: Los puertos del panel trasero y su localización podrían variar dependiendo del modelo de su sistema. Para una descripción detallada consulte el Manual del Usuario de su sistema.

1. Puerto de teclado PS/2 ( )
2. Puerto de ratón PS/2 (
3. Puerto VGA (
4. Puerto paralelo (

5. Puertos USB 2.0 ( ) (Algunos modelos podrían tener cuatro puertos USB 2.0 en la parte trasera)

6. Puerto LAN (RJ-45) (☐)

7. Uno de los siguientes puertos:

8. Puerto E-SATA (

9. Puerto serie (COM1) (

- Puerto DVI (

- Puerto de salida Óptico S/PDIF (

- Puerto de salida Coaxial S/PDIF (

1. Puerto IEEE1394a ( ) ((Sólo en ciertos modelos)

1. Una de las siguientes configuraciones de puertos de sonido:

- 6 canales

- 8 canales

Para más información, refiérase a la tabla de configuración del Manual del Usuario.

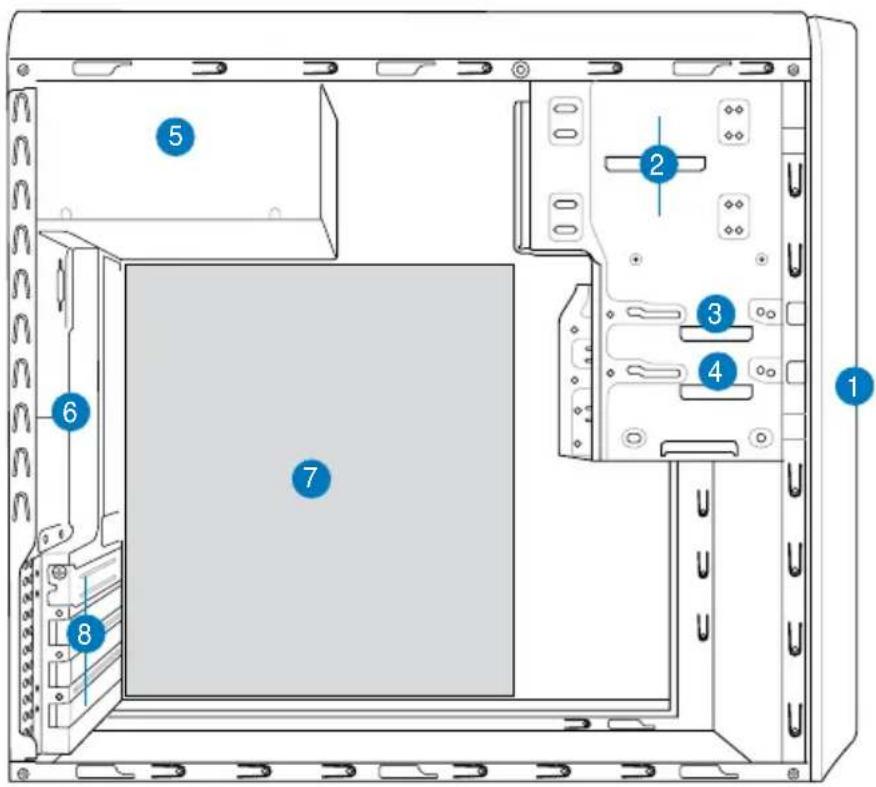

Componentes internos

1. Tapa del panel frontal
2. Bahía para la unidad óptica vacía de 5,25 pulgadas
3. Zócalo para el Disquete

4. Zócalo para el Disco duro

5. Fuente de alimentación

6. Zócalo para el ventilador del chasis
7. Placa base ASUS*
8. Soportes metálicos para los zócalos de expansión

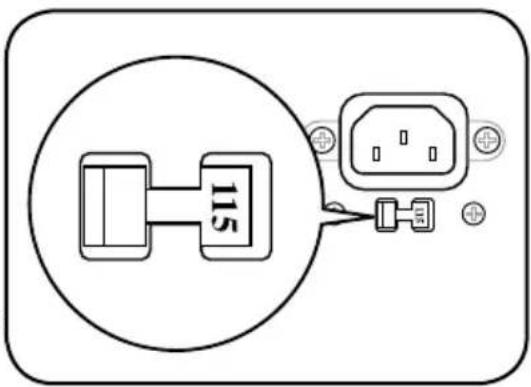

Seleccionar el voltaje

La fuente de alimentación tiene un selector de voltaje de 115 V/230 V situado junto al conector de alimentación. Utilice este conmutador para seleccionar el voltaje de entrada del sistema adecuado en función de la tensión utilizada en su región.

Si el voltaje de su región es de 100-127 V, establezca el conmutador en 115 V.

Si el voltaje de su región es de 200-240 V, establezca el conmutador en 230 V.

115

NOTA: Refiérase al Manual del Usuario del sistema para localizar el punto exacto donde se encuentra el selector de voltaje.

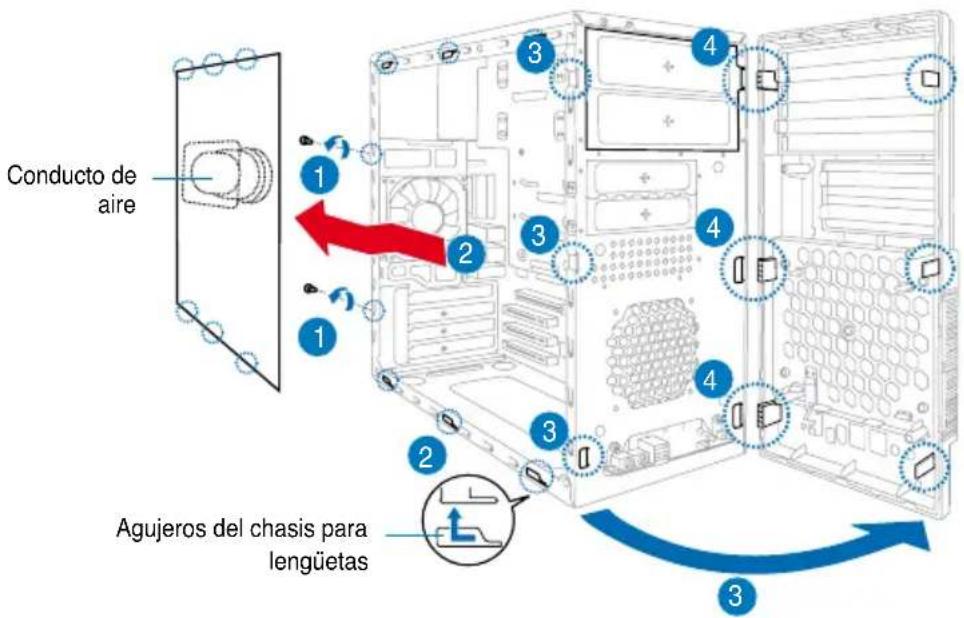

Retirando la cubierta lateral y el panel de ensamblaje frontal

1. Retire los tornillos de la cubierta del panel trasero.
2. Tire de la cubierta lateral hacia el panel trasero hasta que los ganchos sean retirados de las lengüetas. Aparte la cubierta lateral.
3. Localice las sujeciones del panel frontal y levántelas hasta que se desenganchen del chasis.
4. Deslice el panel frontal hacia la derecha hasta que pueda ver las lengüetas con forma de bisagra.
5. Retire el ensamblaje del panel frontal, y apártelo.

Conducto de aire Agujeros del chasis para lengüetas

Instalando una CPU

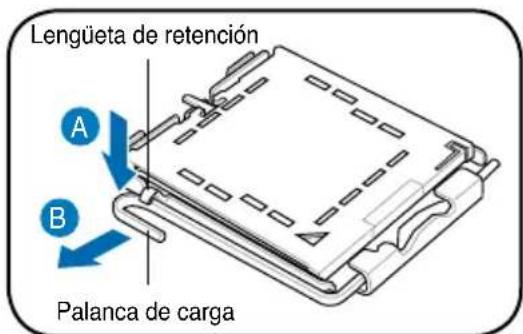

Instalación del una CPU Intel® Pentium® 4 en modo LGA775

1. Localice en la placa madre el conector de la CPU.
2. Empuje la palanca de carga con el dedo pulgar (A) y muévala hacia la izquierda (B) hasta que se libere de la lengüeta de retención.

ADVERTENCIA: Para prevenir daños a los pines del conector, no retire la cubierta PnP a menos que esté instalándo una CPU.

Lengüeta de retención A B Palanca de carga

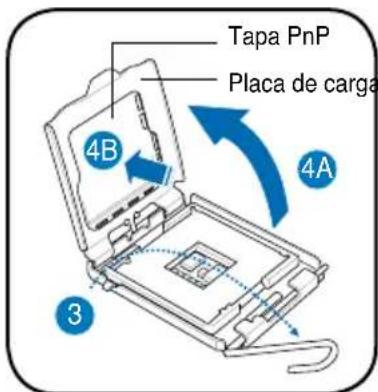

1. Levante la palanca de carga en la dirección que indica la flecha hasta formar un ángulo de 135°.
2. Levante la placa de carga con los dedos pulgar e índice hasta que forme un ángulo de 100° (4A) y, a continuación, empuje la tapa PnP desde la ventana de placa de carga para quitarla (4B).

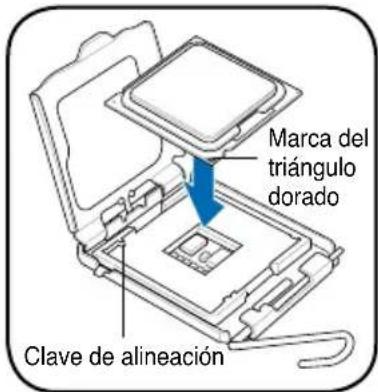

3. Coloque el procesador CPU sobre el zócalo, asegurándose de que triángulo dorado se encuentra en la esquina inferior izquierda de dicho zócalo. La clave de alineación del zócalo debe encajar en la muesca del procesador.
4. Cierre la placa de carga (A) y, a continuación, empuje la palanca de carga (B) hasta que se ajuste en la lengüeta de retención.

Tapa PnP Placa de carga 4B 4A 3

Marca del triángulo dorado Clave de alineación

A B

Español

Instalación del una CPU AMD

1. Localice el zócalo de la CPU. Levante la palanca del zócalo en un ángulo de 90°-100°.
2. Instale la CPU en el zócalo, asegurándose de que la esquina de la CPU con el triángulo dorado esté en la misma posición que la esquina del zócalo con un pequeño triángulo.
3. Coloque de nuevo la palanca hacia abajo para ajustar la CPU.

ADVERTENCIA: ¡Una instalación incorrecta de la CPU en el zócalo podría doblar los pins y dañar ésta!.

Instalando el ventilador y el disipador de calor de la CPU

Instalación de ventilador y disipador de calor para CPUs Intel® Pentium® 4

1. Coloque el disipador sobre el procesador instalado, asegurándose de que los cuatro elementos de sujeción coinciden con los orificios de la placa base.

2. Empuje hacia abajo los dos elementos de sujeción simultáneamente diagonalmente para fijar el disipador y el módulo del ventilador en su lugar.

3. Cuando el ensamblaje del ventilador y disipador hayan sido ensamblados, conecte el cable del ventilador de la CPU al conector en la placa madre.

A B A B 1 1

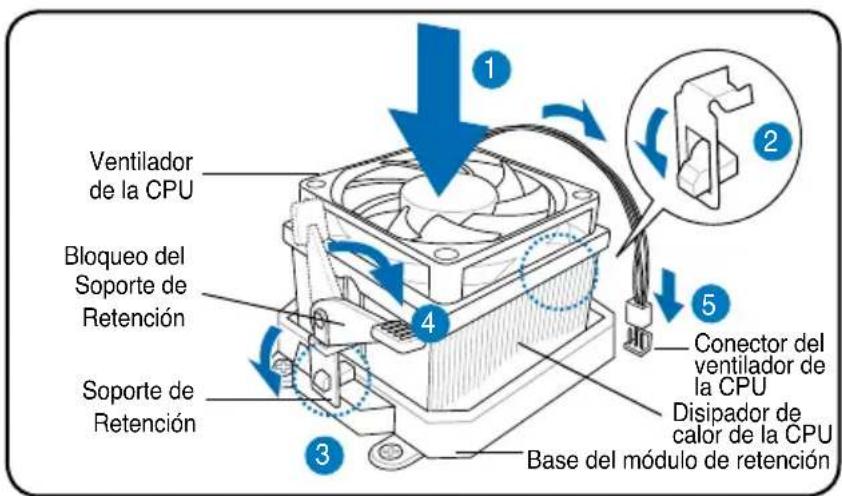

Instalación de ventilador y disipador de calor para CPUs AMD

1. Coloque el disiapdor de calor sobre la CPU instalada.

IMPORTANTE. Asegúrese que el ventilador y el disipador de calor se ajustan perfectamente la base del módulo del mecanismo de retención; de otra manera no podrá ajustar el soporte de retención.

1. Ajuste un extremo del soporte de retención a la base del módulo.

2. Ajuste el otro extremo del soporte de retención (cerca del bloqueo del soporte de retención) a la base del módulo de retención hasta que se ajuste en su lugar con un chasquido.

NOTA. El paquete de la CPU debe venir con instrucciones para la CPU, ensamblaje para el ventilador/disipador de calor, y mecanismo de retención. Si las instrucciones en ésta sección no coinciden con la documentación de la CPU, siga los pasos descritos en esta última.

1. Empuje el bloqueo del soporte de retención en el mecanismo de retención para ajustar el ventilador y disipador de calor a la base del módulo de retención.

2. Conecte el cable del ventilador de la CPU al conector de la placa madre.

ADVERTENCIA: No olvide conectar la conexión del ventilador de la CPU Pueden producirse errores de control de hardware si no se conecta esta conexión.

Ventilador de la CPU Bloqueo del Soporte de Retención Soporte de Retención 1 2 3 4 5 Conector del ventilador de la CPU Disipador de calor de la CPU Base del módulo de retención

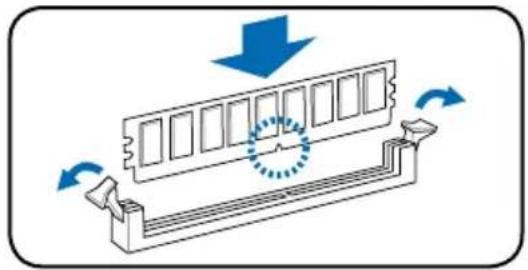

Instalar un zócalo DIMM

1. Localice los zócalos DIMM en la placa base.
2. Desbloquee un zócalo DIMM presionando los broches de sujeción hacia afuera.
3. Alinee un zócalo DIMM en el zócalo de forma que la muesca de aquél coincida con el corte del zócalo.
4. Empuje el módulo DIMM en el zócalo hasta que los clips de retención se ajusten hacia adentro.

• Desconecte la fuente de energía antes de añadir o retirar DIMMs. No hacer esto podría causar daños a la placa madre y/o sus componentes.
• Una DIMM DDR se fabrica con una protuberancia de forma que encaje sólo en una dirección. NO fuerce la DIMM dentro de un zócalo para evitar daños en la DIMM.

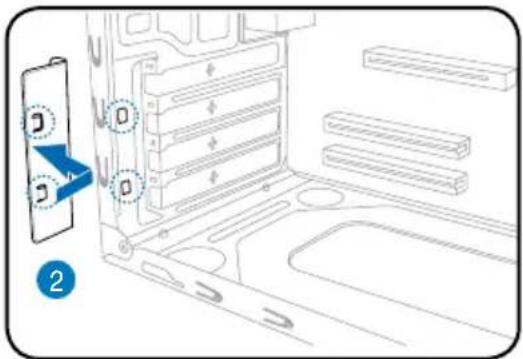

Instalar una tarjeta de expansión

1. Retire el bloqueo del soporte metálico.

1. Inserte el conector de la tarjeta en la ranura y, a continuación, presione la tarjeta firmemente hasta que encaje en su lugar.

2. Reemplace el bloqueo del soporte metálico.

3. Retire la tapa metálica situada en el lado opuesto a la ranura que desea utilizar.

Instalando unidades de almacenamiento

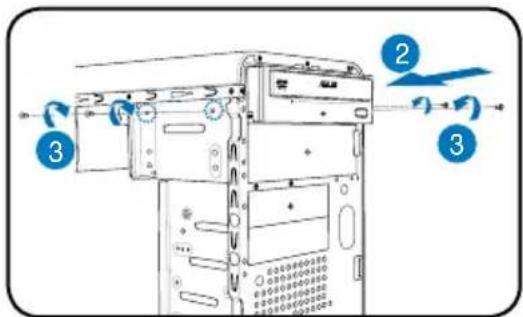

Unidad óptica

1. Coloque el chasis en posición vertical, y remueva la cubierta plateada del zócalo superior de la unidad de 5.25".
2. Inserte la unidad óptica en el zócalo, empujándola cuidadosamente hasta que sus agujeros para tornillos se ajusten a éstos en el zócalo.
3. Ajuste la unidad óptica con dos tornillos en cada lateral del zócalo.
4. Conecte los adaptadores de IDE (A), y alimentación (B) a los conectores en la parte trasera de la unidad.

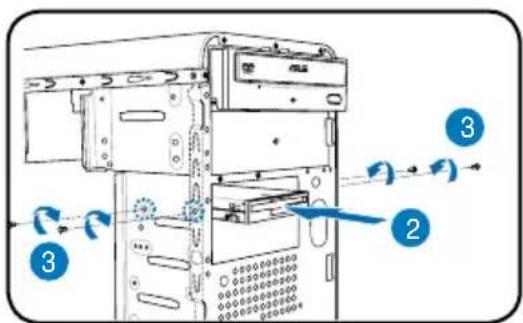

1. Coloque el chasis en posición vertical, y remueva la cubierta plateada del zócalo inferior de la unidad de 3.5".
2. Inserte la unidad de disquete en el zócalo, empujándola cuidadosamente hasta que sus agujeros para tornillos se ajusten a éstos en el zócalo.
3. Ajuste la unidad de disquete con dos tornillos en cada lateral del zócalo.
4. Conecte los cables de señal (A) y alimentación (B) a los conectores en la parte trasera de la unidad.

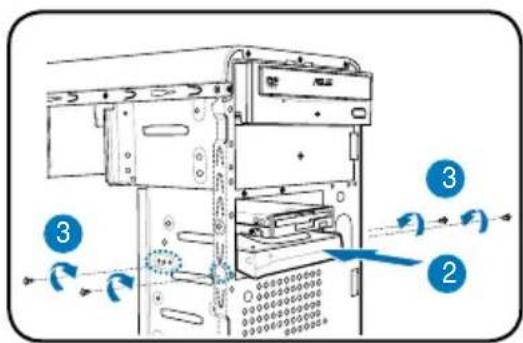

Unidad de disco duro

1. Coloque el chasis en posición vertical, y remueva la cubierta plateada del zócalo superior de la unidad de 3.5".
2. Inserte la unidad de disquete en el zócalo, empujándola cuidadosamente hasta que sus agujeros para tornillos se ajusten a éstos en el zócalo.

1. Ajuste la unidad de disco duro con dos tornillos en cada lateral del zócalo.

2. Para SATA HDD: Conecte los conectores de señal y energía SATA a la parte trasera de la unidad.

Para IDE HDD: Conecte los conectores de señal y energía IDE a la parte trasera de la unidad.

SATA IDE

Retirando la cubiertas de los zócalos y reinstalando el ensamblaje del panel frontal y la cubierta lateral

Si ha instalado una unidad óptica o de disquete, remueva la cubierta(s) de el/los zócalo(s) en el ensamblaje del panel frontal antes de reinstalar el chasis. Para ello:

1. Localice los bloqueos de la cubierta del zócalo.

2. Pulse los bloqueos hacia afuera para liberar la cubierta del zócalo.

3. Empuje la cubierta de la caja hacia adentro y apártela.

4. Siga las mismas instrucciones para retirar que con la cubierta de la caja para la unidad de 3.5".

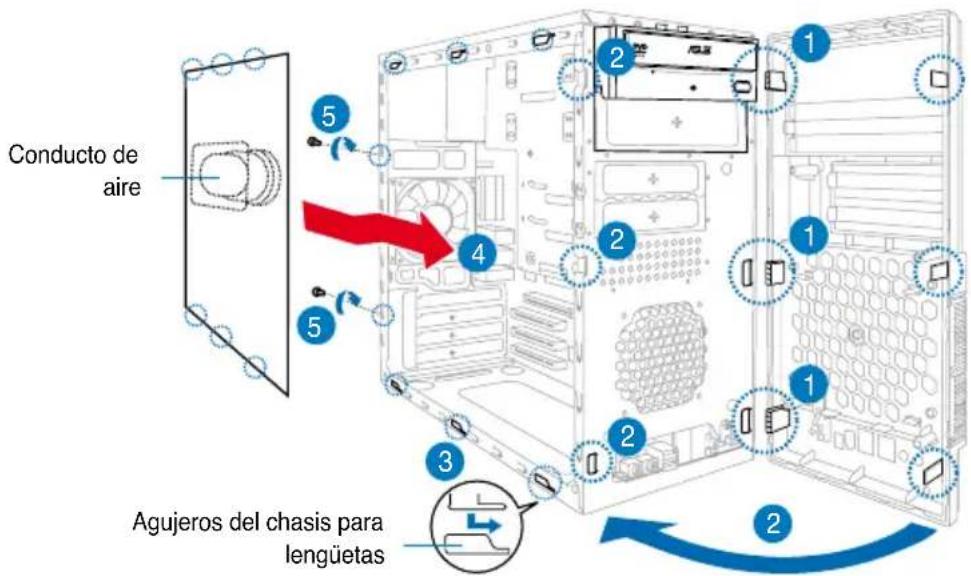

Para reinstalar el ensamblaje del panel frontal y la cubierta lateral:

1. Inserte las lengüetas con apariencia de bisagra del panel principal en los agujeros de la parte derecha del chasis.
2. Deslice el panel frontal a la izquierda. Inserte los ganchos en el chasis hasta que el panel frontal sea ajustado en su lugar.
3. Inserte los ganchos de la cubierta lateral a los agujeros superiores e inferiores.
4. Empuje la cubierta lateral en la dirección del panel frontal hasta que sea ajustado en su lugar.
5. Ajuste la cubierta con los dos tornillos que retiró anteriormente.

Conducto de aire Agujeros del chasis para lengüetas
