Tipo de Produto	Computador Desktop (Barebone)
Marca	ASUS
Modelo	V3M2NC61P
Portas do Painel Frontal	Fone de ouvido, Microfone, 2x USB 2.0 (opcional 4x USB 2.0, IEEE 1394a)
Controles do Painel Frontal	Botão de energia, Botão de reset, LED do HDD
Portas do Painel Traseiro	Teclado PS/2, Mouse PS/2, VGA, Paralela, 4x USB 2.0, LAN (RJ-45), e-SATA opcional, COM1, DVI, Saída S/PDIF Óptica/Coaxial, IEEE 1394a
Áudio	6 canais ou 8 canais (configurável)
Suporte de CPU	Intel Pentium 4 LGA775 ou AMD (tipo de soquete por modelo)
Cooler da CPU	Conjunto de dissipador de calor e ventoinha com suporte de retenção
Memória	Slots DDR DIMM (número exato por placa-mãe)
Slots de Expansão	Múltiplos slots de expansão com trava de suporte metálico
Bays de Armazenamento	Bay para unidade óptica de 5.25", Bay para unidade de disquete de 3.5", Bay para disco rígido de 3.5"
Interfaces de Armazenamento	IDE, SATA (para HDD), sinal de disquete
Fonte de Alimentação	Fonte de alimentação ATX interna
Seletor de Tensão	Chave 115V / 230V
Placa-mãe	Placa-mãe ASUS (modelo específico por sistema)
Slot de Ventoinha do Gabinete	1 slot de ventoinha
Tampa Lateral	Removível com ganchos e parafusos
Conjunto do Painel Frontal	Removível com abas de dobradiça e ganchos
Documentação Inclusa	Manual de instalação (vários idiomas)
Dimensões (aprox.)	180 x 420 x 400 mm (L x A x P)
Peso (aprox.)	8 kg

Perguntas frequentes - V3M2NC61P ASUS

Como seleciono a tensão correta para minha região?

Localize a chave seletora de tensão na fonte de alimentação. Para 100-127V, ajuste para 115V; para 200-240V, ajuste para 230V. Certifique-se de que o sistema esteja desconectado antes de alterar.

Que tipo de CPU é suportado?

A placa-mãe suporta Intel Pentium 4 no pacote LGA775 ou CPUs AMD dependendo do modelo. Verifique o soquete da CPU quanto à chave de alinhamento.

Como instalo o cooler da CPU?

Coloque o dissipador de calor na CPU, alinhe os fixadores com os orifícios da placa-mãe, pressione diagonalmente em pares e, em seguida, conecte o cabo da ventoinha da CPU ao conector da placa-mãe.

Posso adicionar mais memória?

Sim. Destrave os clipes do soquete DIMM, alinhe o entalhe no DIMM com a quebra do soquete, pressione até os clipes se encaixarem. Certifique-se de que a energia esteja desconectada antes da instalação.

Quais interfaces de unidade estão disponíveis?

O sistema suporta IDE e SATA para discos rígidos, IDE para unidades ópticas e um conector de sinal de unidade de disquete. Consulte o manual para configurações específicas.

Como instalo uma placa de expansão?

Remova a trava do suporte metálico, insira a placa no slot apropriado, pressione firmemente e, em seguida, recolocar a trava. Certifique-se de que a placa esteja totalmente encaixada.

Por que meu sistema não liga?

Verifique a conexão do cabo de alimentação, a configuração do seletor de tensão e se a chave da fonte de alimentação está ligada. Verifique também a conexão do botão de energia do painel frontal à placa-mãe.

Como abro o gabinete?

Remova os parafusos da tampa traseira, puxe a tampa lateral para trás até os ganchos se soltarem, levante os ganchos do conjunto do painel frontal e gire-o para a direita para remover.

O que devo fazer antes de instalar componentes?

Sempre desconecte a fonte de alimentação e aterre-se para evitar danos estáticos. Siga as instruções passo a passo do manual para cada componente.

O manual está disponível em outros idiomas?

Sim. Você pode solicitar uma versão traduzida fornecendo seu e-mail e o idioma desejado na página notice-facile.com.

MANUAL DE UTILIZADOR V3M2NC61P ASUS

Manual de instalação

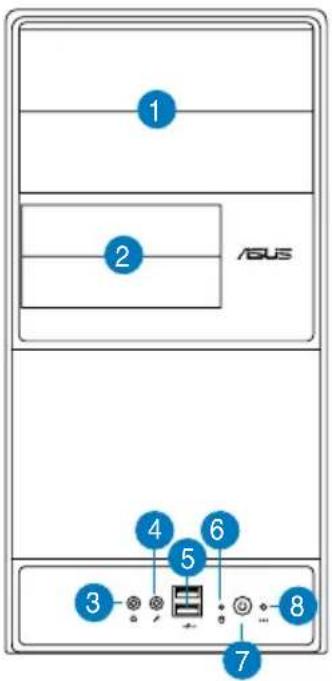

1. Tampa do compartimento da unidade de 5,25"
2. Tampa do compartimento da unidade de 3,5"
3. Porta dos auscultadores
4. Porta do microfone
5. Portas USB 2.0*
6. LED HDD
7. Botão de alimentação
8. Botão Reset (Reposição)

NOTA: *Alguns modelos podem incluir duas portas USB 2.0 adicionais e/ou uma porta IEEE 1394a.

1 2 ASUS 4 5 6 3 8 7

1 2 4 5 6 7 3 8 ADUS

Características do painel traseiro

NOTA: As portas do painel traseiro e suas localizações podem variar dependendo do modelo do seu sistema. Para descrições mais detalhadas, consulte o guia do utilizador do sistema.

1. Porta para teclado PS/2 ( )
2. Porta para rato PS/2 ( )
3. Porta VGA ( )
4. Porta paralela (

5. Portas USB 2.0 ( ) (alguns modelos podem incluir quarto portas USB 2.0 traseiras)

6. Porta LAN (RJ-45) (☐)

7. Uma das seguintes portas:

8. Porta E-SATA (

9. Porta série (COM1) (
10. Porta DVI (

- Porta óptica para saída S/PDIF (

- Porta coaxial para saída S/PDIF (

1. Porta IEEE1394a ( ) (apenas nalguns modelos)

1. Uma das seguintes configurações de portas de áudio:

- 6-canais

• 8-canais

Consulte a tabela de configuração no guia do utilizador para obter mais informações.

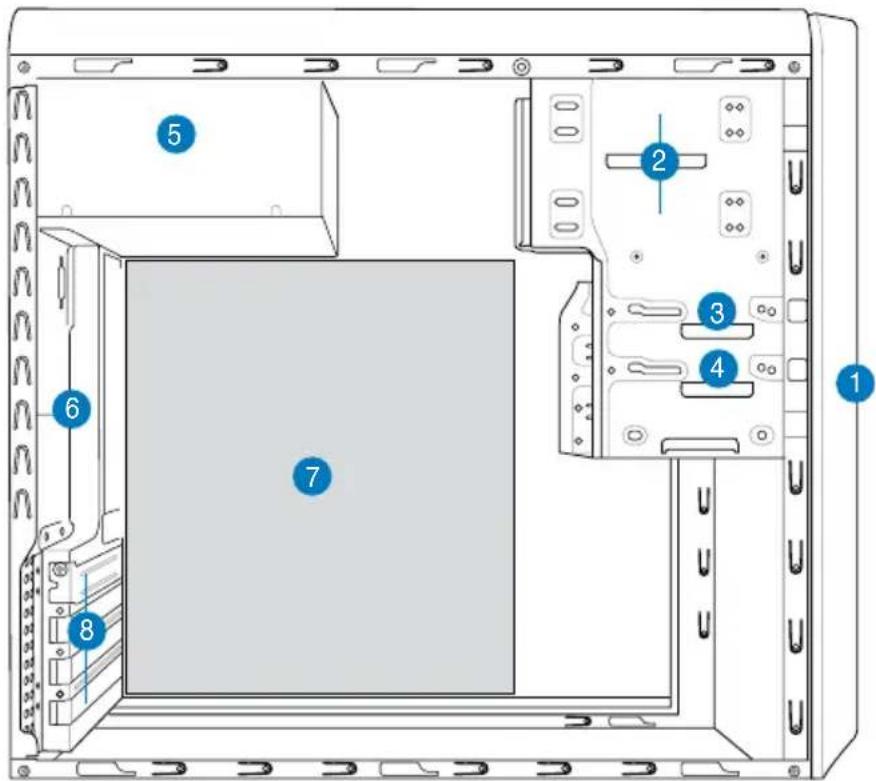

Componentes internos

1. Tampa do painel frontal
2. Compartimento vazio para unidade óptica de 5,25"
3. Compartimento da unidade de disquetes

4. Compartimento da unidade de disco rígido

5. Fonte de alimentação

6. Ranhura no chassis para a ventoinha
7. Placa principal ASUS*
8. Suportes metálicos da ranhura de expansão

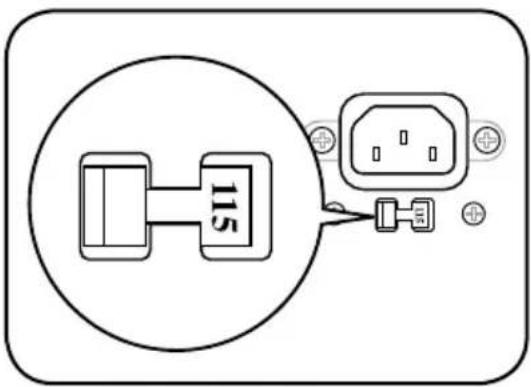

Selecção da voltagem

A fonte de alimentação do sistema possui um selector de voltagem de 115 V/230 V situado ao lado do conector de alimentação. Utilize este comutador para seleccionar a voltagem apropriada, de acordo com a potência fornecida na sua área.

Se a voltagem disponível na sua área for de 100-127 V, defina o comutador para 115 V.

115

Se a voltagem disponível na sua área for de 200-240 V, defina o comutador para 230 V.

NOTA: Consulte o guia do utilizador do sistema para obter mais informações sobre a localização exacta do selector de voltagem.

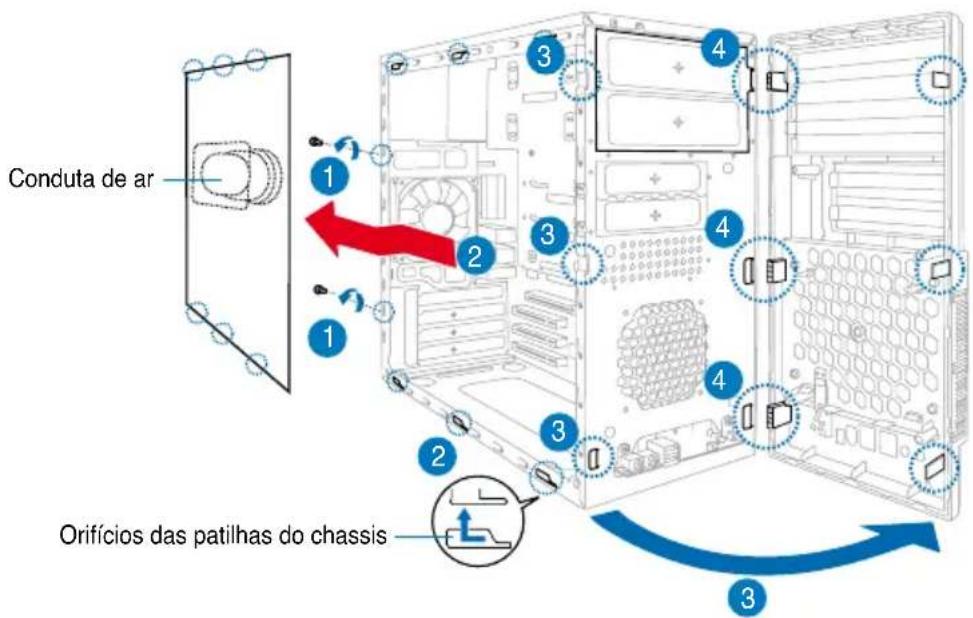

Remoção da tampa lateral e do painel frontal

1. Remova os parafusos existentes no painel traseiro.
2. Puxe a tampa lateral em direcção ao painel traseiro até as patilhas da tampa se soltarem do chassis. Ponha a tampa lateral de lado.
3. Procure as patilhas do painel frontal, de seguida levante-as até estas se soltarem do chassis.
4. Rode o painel frontal para a direita até as patilhas do tipo dobradiça existentes no lado direito focarem expostas.
5. Remova o painel frontal e coloque-o de lado.

Conduta de ar Orifícios das patilhas do chassis

Instalação da CPU

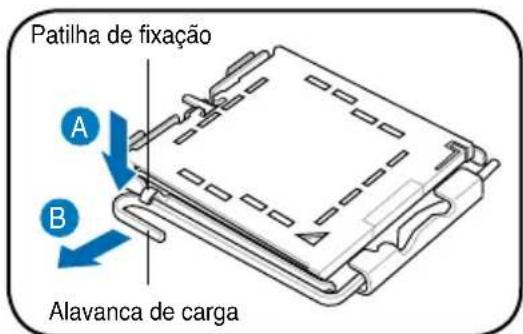

Instalação de uma CPU Intel® Pentium® 4 no socket LGA775

1. Procure o socket da CPU na placa principal.
2. Exerça pressão sobre a alavanca de carga com o seu polegar (A) e de seguida mova-a para a esquerda (B) até ficar liberta da patilha de fixação.

ATENÇÃO. Para evitar danificar os pinos do socket, não remova a tampa PnP a não ser que esteja a instalar uma CPU.

Patilha de fixação A B Alavanca de carga

1. Levante a alavanca de carga na direcção indicada pela seta num ângulo de 135°.

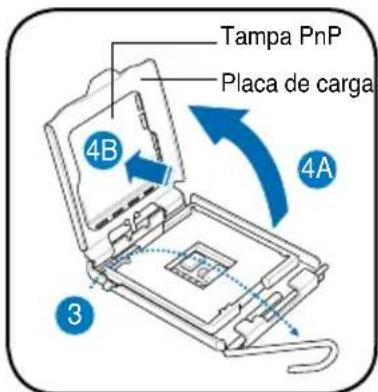

2. De seguida levante a placa de carga com o polegar e o indicador num ângulo de 100° (4A), depois empurre a tampa PnP através da janela da placa de carga para a remover (4B).

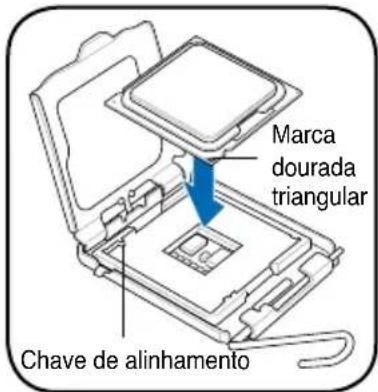

3. Posicione a CPU por cima do socket, certificando-se de que o triângulo dourado se encontra no canto inferior esquerdo do socket. A chave de alinhamento do socket deve encaixar no entalhe existente na CPU.
4. Feche a placa de carga (A), de seguida exerça pressão sobre a alavanca de carga (B) até esta encaixar com um estalido na patilha de fixação.

Tampa PnP Placa de carga 4B 4A 3

Marca dourada triangular Chave de alinhamento

A B

Instalação de uma CPU AMD

1. Procure o socket da CPU e levante-o num ângulo de 90-100 graus.

2. Instale a CPU no socket de forma a que o canto da CPU com o triângulo dourado fique alinhado com o canto do socket contendo um pequeno triângulo.

3. Empurre a alavanca do socket para baixo para fixar a CPU.

ATENÇÃO: Uma incorrecta instalação da CPU no socket pode dobrar os pinos e danificar seriamente a CPU!

Instalação da ventoinha da CPU e do dissipador de calor

Instalação de um dissipador de calor e de uma ventoinha na CPU Intel® Pentium® 4

1. Coloque o dissipador de calor por cima da CPU instalada certificando-se de que os quatro fechos estão alinhados com os orifícios existentes na placa principal.

2. Exerça pressão em simultâneo sobre dois fechos de cada vez e na diagonal de forma a fixar o dissipador de calor e a ventoinha no devido lugar.

3. Quando a ventoinha e o dissipador de calor estiverem devidamente colocados, ligue o cabo da ventoinha da CPU ao conector existente na placa principal.

A B A B 1 1

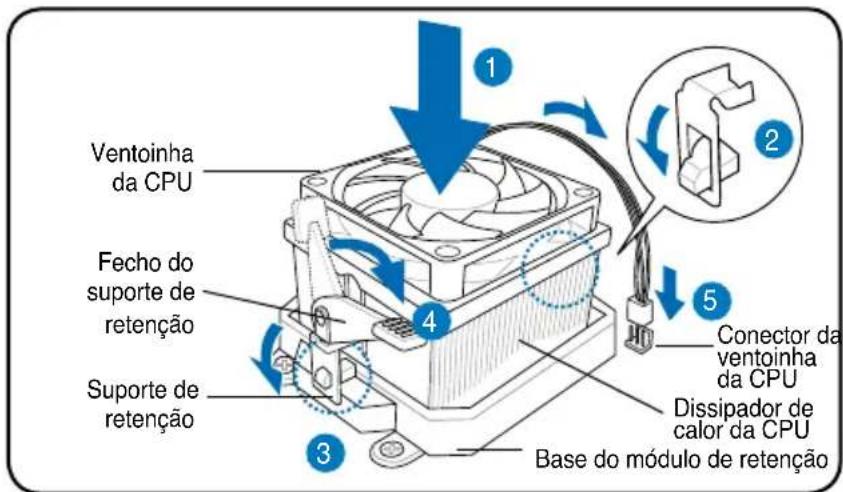

Instalação de um dissipador de calor e de uma ventoinha na CPU AMD

1. Coloque o dissipador de calor por cima da CPU instalada.

IMPORTANTE. Certifique-se de que a ventoinha e o dissipador de calor encaixam correctamente na base do módulo do mecanismo de retenção pois caso contrário não conseguirá encaixar correctamente o suporte de retenção.

1. Alinhe uma das extremidades do suporte de retenção com a base do módulo de retenção.
2. Alinhe a outra extremidade do suporte de retenção (junto do fecho do suporte de retenção) com a base do módulo de retenção até ouvir um estalido.

NOTA. A CPU deve incluir instruções para instalação da CPU, da ventoinha/do dissipador de calor e do mecanismo de retenção. Se as instruções desta secção não corresponderem à documentação que acompanha a CPU, siga esta última.

1. Exerça pressão sobre o fecho do suporte de retenção existente no mecanismo de retenção para fixar a ventoinha e o dissipador de calor ao módulo de retenção.
2. Ligue o cabo da ventoinha da CPU ao respectivo conector existente na placa principal.

ATENÇÃO. Não se esqueça de ligar o conector da ventoinha da CPU! Pode haver ocorrência de erros ao nível do hardware se não ligar este conector.

Ventoinha da CPU Fecho do suporte de retenção Suporte de retenção 1 2 3 4 5 Conector da ventoinha da CPU Dissipador de calor da CPU Base do módulo de retenção

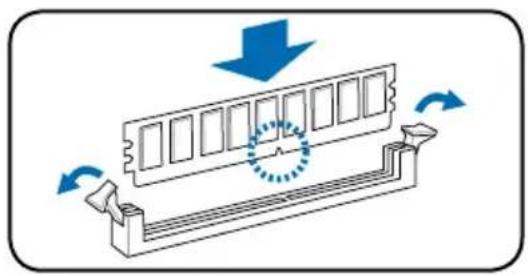

Instalação do DIMM

1. Procure os sockets DIMM na placa principal.
2. Desbloqueie um socket DIMM premindo as patilhas do módulo para fora.
3. Alinhe um DIMM no socket de forma a que o patilha existente no DIMM encaixe na ranhura existente no socket.
4. Empurre o DIMM sobre o socket até as patilhas se fecharem.

• Desligue a fonte de alimentação antes de adicionar ou remover módulos DIMM. Se não o fizer poderá danificar seriamente a placa principal e/ou os componentes.
• O módulo DIMM DDR tem um entalhe para que seja colocado apenas na posição correcta. NÃO force a introdução do módulo DIMM no socket para evitar danificar o mesmo.

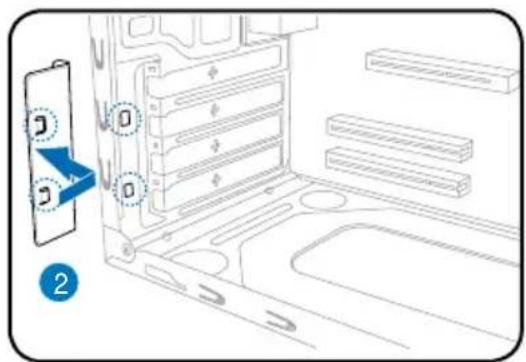

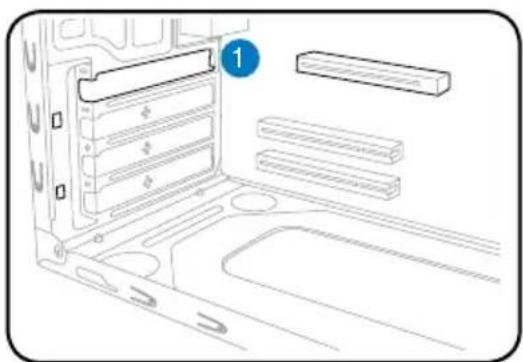

Instalação da placa de expansão

1. Remova o fecho do suporte metálico.

1. Introduza o conector da placa na ranhura e exerça pressão sobre a placa até esta ficar devidamente introduzida na ranhura.

2. Volte a colocar o fecho do suporte metálico.

3. Remova a tampa metálica situada em frente da ranhura que pretende utilizar.

Instalação de unidades de armazenamento

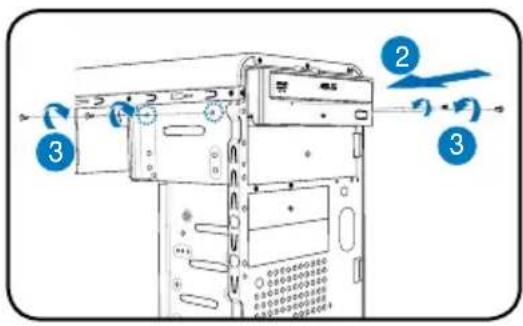

Unidade óptica

1. Coloque o chassis na vertical e remova a tampa metálica do compartimento superior da unidade de 5,25".
2. Introduza a unidade óptica no compartimento e com cuidado empurre-a até os respectivos orifícios dos parafusos ficarem alinhados com os orifícios existentes no compartimento.
3. Fixe a unidade óptica com dois parafusos de ambos os lados do compartimento.
4. Ligue as fichas de IDE (A) e de alimentação (B) aos conectores existentes na parte de trás da unidade.

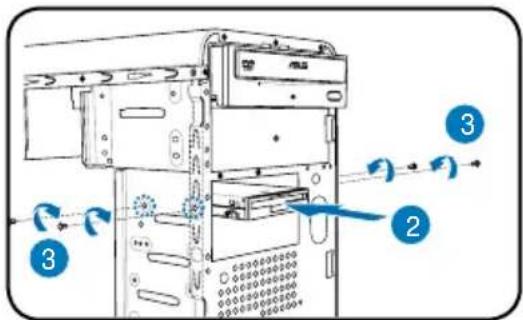

Unidade de disquetes

1. Coloque o chassis na vertical e remova a tampa metálica do compartimento superior da unidade de 3,5".
2. Introduza a unidade de disquetes no compartimento e com cuidado empurre-a até os respectivos orifícios dos parafusos ficarem alinhados com os orifícios existentes no compartimento.
3. Fixe a unidade de disquetes com dois parafusos de ambos os lados do compartimento.
4. Ligue as fichas de áudio (A) e de alimentação (B) aos conectores existentes na parte de trás da unidade.

Unidade de disco rígido

1. Coloque o chassis na vertical e remova a tampa metálica do compartimento superior da unidade de 3,5".
2. Introduza a unidade de disco rígido no compartimento e com cuidado empurre-a até os respectivos orifícios dos parafusos ficarem alinhados com os orifícios existentes no compartimento.
3. Fixe a unidade de disco rígido com dois parafusos de ambos os lados do compartimento.

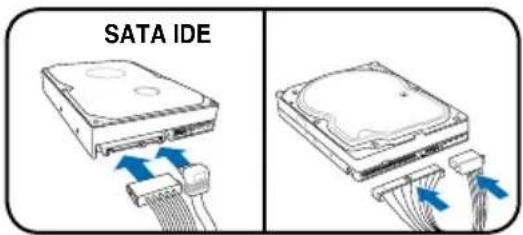

1. Para unidades de disco rígido SATA: Ligue os cabos de alimentação e de sinal SATA aos conectores situados na parte de trás da unidade.

Para unidades de disco rígido IDE: Ligue os cabos IDE e de alimentação aos conectores situados na parte de trás da unidade.

SATA IDE

Remoção das tampas dos compartimentos e reinstalação do painel frontal e da tampa lateral

Se instalou uma unidade óptica e/ou uma unidade de disquetes, remova a(s) tampa(s) do(s) compartimento(s) no painel frontal antes de reinstalar as unidades no chassis. Para tal:

1. Procure os fechos das tampas dos compartimentos.
2. Exerça pressão sobre os fechos para fora para retirar a respectiva tampa.
3. Empurre a tampa do compartimento para dentro e depois coloque-a de lado.
4. Siga estas instruções para remover a tampa do compartimento da unidade de 3,5".

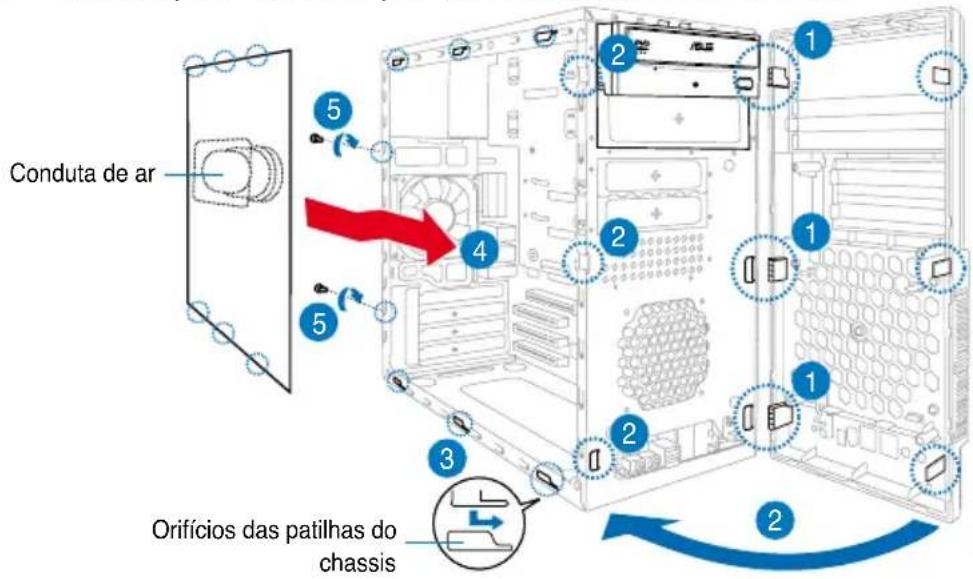

Para reinstalar o painel frontal e a tampa lateral:

1. Introduza as patilhas do tipo dobradiça do painel frontal nos orifícios existentes no lado direito do chassis.
2. Rode o painel frontal para a esquerda e de seguida introduza as patilhas no chassis até o painel frontal ficar devidamente encaixado.
3. Introduza as patilhas da tampa lateral nos orifícios existentes na parte superior e inferior do chassis.
4. Empurre a tampa lateral na direcção do painel frontal até esta ficar devidamente encaixada.
5. Fixe a tampa com os dois parafusos removidos anteriormente.

Conduta de ar Orifícios das patilhas do chassis
