GTL2661 - Interruttore LEVELONE - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo GTL2661 LEVELONE in formato PDF.
| Tipo di prodotto | Switch di rete Gigabit gestibile |
| Marca | LevelOne |
| Modello | GTL2661 |
| Dimensioni (circa) | 440 x 200 x 44 mm (montaggio rack 19 pollici) |
| Peso (circa) | 2,5 kg |
| Alimentazione | CA 100-240 V, 50/60 Hz |
| Temperatura di esercizio | da 0 °C a 50 °C |
| Umidità di esercizio | da 10% a 90% senza condensa |
| Numero di porte | 26 porte Gigabit (24 RJ-45 + 2 SFP) |
| Indirizzo IP predefinito | 192.168.1.1 |
| Credenziali predefinite | admin / admin |
| Funzioni principali | Gestione tramite interfaccia Web, VLAN, QoS, aggregazione di link, sicurezza |
| Installazione | Su rack 19 pollici o su piano di lavoro |
| Accessori inclusi | Guida rapida all'installazione, CD-ROM, cavo console, cavo di alimentazione, staffe L |
| Manutenzione e pulizia | Scollegare prima della pulizia; usare un panno asciutto e non abrasivo |
| Sicurezza | Evitare fonti di calore, umidità e interferenze elettromagnetiche |
| Parti di ricambio e riparabilità | Contattare il rivenditore locale per qualsiasi sostituzione |
| Norme | CE, EN 55032, EN 55024 |
Domande frequenti - GTL2661 LEVELONE
Domande degli utenti su GTL2661 LEVELONE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Interruttore in formato PDF gratuitamente! Trova il tuo manuale GTL2661 - LEVELONE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GTL2661 del marchio LEVELONE.

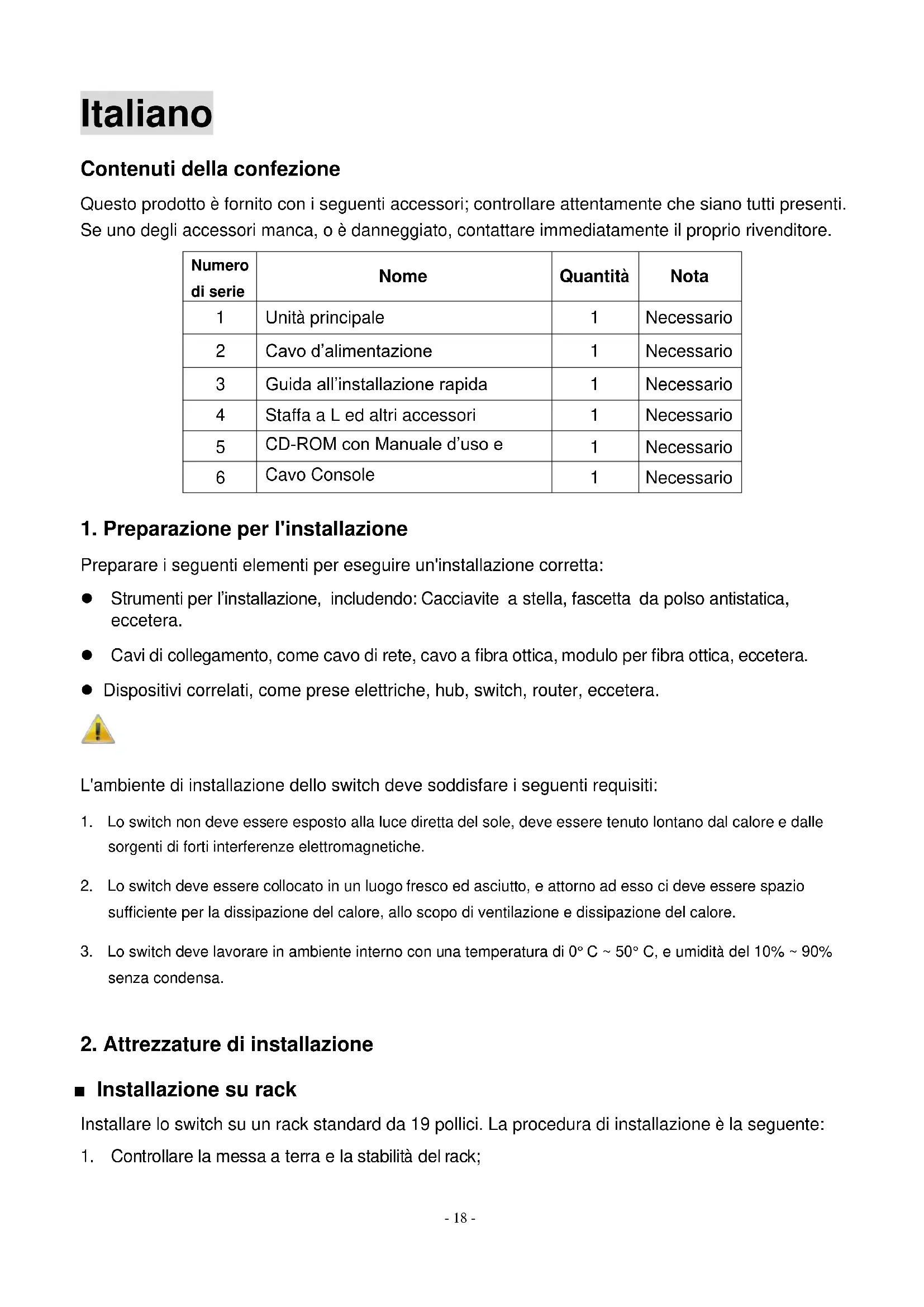

MANUALE UTENTE GTL2661 LEVELONE
Contenuti della confezione
Questo prodotto è fornito con i seguenti accessori; controllare attentamente che siano tutti presenti. Se uno degli accessori manca, o è danneggiato, contattare immediatamente il proprio rivenditore.
| Numero di serie | Nome | Quantità | Nota |
| 1 | Unità principale | 1 | Necessario |
| 2 | Cavo d'alimentazione | 1 | Necessario |
| 3 | Guida all'installazione rapida | 1 | Necessario |
| 4 | Staffa a L ed altri accessori | 1 | Necessario |
| 5 | CD-ROM con Manuale d'uso e | 1 | Necessario |
| 6 | Cavo Console | 1 | Necessario |
1. Preparazione per l'installazione
Preparare i seguenti elementi per eseguire un'installazione corretta:
- Strumenti per l'installazione, includendo: Cacciavite a stella, fascetta da polso antistatica, eccetera.
- Cavi di collegamento, come cavo di rete, cavo a fibra ottica, modulo per fibra ottica, eccetera.
- Dispositivi correlati, come prese elettriche, hub, switch, router, eccetera.
L'ambiente di installazione dello switch deve soddisfare i seguenti requisiti:
- Lo switch non deve essere esposto alla luce diretta del sole, deve essere tenuto lontano dal calore e dalle sorgenti di forti interferenze elettromagnetiche.
- Lo switch deve essere collocato in un luogo fresco ed asciutto, e attorno ad esso ci deve essere spazio sufficiente per la dissipazione del calore, allo scopo di ventilazione e dissipazione del calore.
- Lo switch deve lavorare in ambiente interno con una temperatura di 0°C \~ 50°C, e umidità del 10% \~ 90% senza condensa.
2. Attrezzature di installazione
■ Installazione su rack

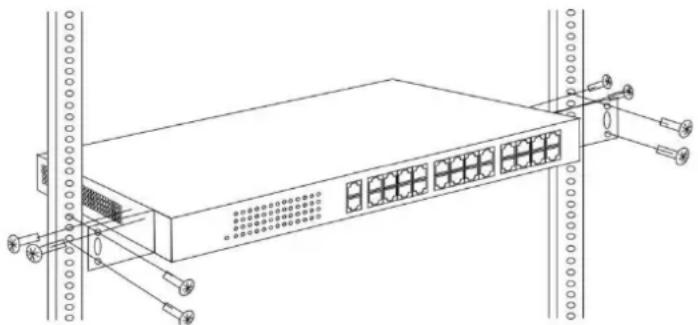

Installare lo switch su un rack standard da 19 pollici. La procedura di installazione è la seguente:
-
Controllare la messa a terra e la stabilità del rack;
-
Installare le due staffe a L, fornite in dotazione, su entrambi i lati del pannello dello switch, quindi fissarle con le viti fornite in dotazione;
- Collocare lo switch nella posizione appropriata del rack, e sostenerlo utilizzando un cassetto;
- Fissare le staffe a L sulle guide degli alloggi fissati su entrambe le estremità del rack, per assicurare che lo switch può essere montato sul rack in modo stabile e orizzontale;
- Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.
■ Installazione su piano di lavoro

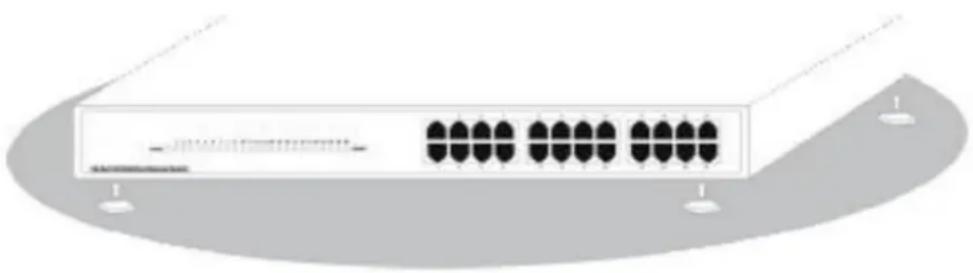

Installare lo switch su un tavolo. La procedura di installazione è la seguente:
- Collocare lo switch appoggiandone il fondo su un piano di lavoro sufficientemente spazioso, stabile e con corretta messa a terra;
- Rimuovere la carta adesiva protettiva dai piedini ed attaccare i 4 piedini nei 4 fori rotondi sulla parte inferiore della copertura;
- Capovolgere lo switch, e collocarlo in modo stabile sul piano di lavoro;
- Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.
- Lo switch utilizza AC 100-240V, 50 / 60Hz; assicurarsi che l'alimentazione e la messa a terra siano normali prima di accendere.
- Dopo l'accensione, controllare che l'indicatore di alimentazione dello switch (Power) sia acceso; in caso affermativo significa che l'alimentatore è collegato correttamente.
- Non collocare alcun oggetto sopra lo switch.
3. Accesso al dispositivo
- Collegare il cavo di interfaccia RJ-45 di uno switch ad un computer utilizzando un cavo di rete.
- Impostare le proprietà TCP/IP del computer, fare riferimento all'Appendice: Configurazione del computer.

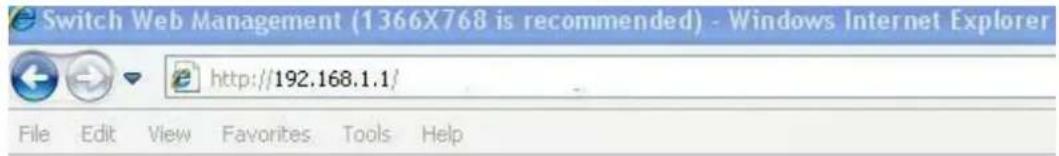

- Accesso al dispositivo: Aprire un browser ed inserire 192.168.1.1 nella barra degli indirizzi, quindi premere Enter (Invio); nell'interfaccia di accesso, inserire il nome utente predefinito "admin", la password "admin" e fare clic su OK.
Appendice: Configurazione del computer
Windows

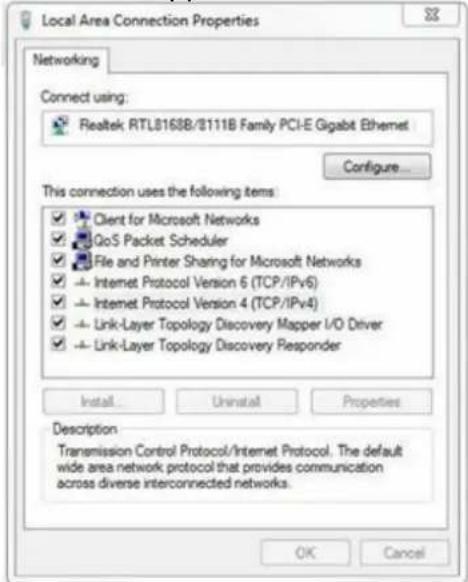

- Fare clic su Start → Pannello di controllo → Rete e Internet → Centro connessioni di rete e condivisione → Modifica impostazioni scheda, fare clic col tasto destro del mouse
su Connessione locale e selezionare Proprietà;
- Fare doppio clic su Protocollo Internet 4 (TCP/IPv4);
- Impostare l'indirizzo IP del computer: L'indirizzo IP del computer deve essere uno dei seguenti indirizzi IP liberi 192.168.1.2 \~ 192.168.1.254, fare clic su OK per tornare alla pagina precedente, quindi fare clic su OK.
Português
Dichiarazione di conformità
In fabbricante
Indirizzo
Digital Data Communications GmbH
Hohe Straße 1, 44139 Dortmund, Germany
Dichiara qui di seguito che il prodotto
Tipo Ethernet switch
Prodotto GTL-2661
Nome marca LevelOne
Risulta in conformità a quanto previsto dalle seguenti direttive comunitarie:
2014/30/EU
Sono stati applicati i seguenti standard per assicurarne la conformità:
■ EN 55032:2012 +AC:2013, Class A
AS/NZS CLSPR 32:2013, Class A
CISPR 32:2012, Class A
■ EN 61000-3-2:2014, Class A
■ EN 61000-3-3:2013
■ EN 550242:2010+A1:2015
■ EN 61000-4-2:2009 / IEC 61000-4-2:2008 ED. 2.0
■ EN 61000-4-3:2006 +A1:2008 +A2:2010 / IEC 61000-4-3:2010 ED. 3.2
■ EN 61000-4-4:2012 / IEC 61000-4-4:2012 ED. 3.0
■ EN 61000-4-5:2014 / IEC 61000-4-5:2014 ED. 3.0
■ EN 61000-4-6:2014 / IEC 61000-4-6:2013 ED. 4.0
■ EN 61000-4-8:2010 / IEC 61000-4-8:2009 ED. 2.0
■ EN 61000-4-11:2004 / IEC 61000-4-11:2004 ED. 2.0
CE
Il simbolo CE conferma che questo prodotto è conforme ai suddetti standard e regolamentazioni.
