Produkttyp	Managed Gigabit Network Switch
Marke	LevelOne
Modell	GTL2661
Abmessungen (ca.)	440 x 200 x 44 mm (19-Zoll-Rack-Montage)
Gewicht (ca.)	2,5 kg
Stromversorgung	AC 100-240 V, 50/60 Hz
Betriebstemperatur	0 °C bis 50 °C
Betriebsfeuchtigkeit	10% bis 90% nicht kondensierend
Anzahl der Ports	26 Gigabit-Ports (24 RJ-45 + 2 SFP)
Standard-IP-Adresse	192.168.1.1
Standard-Anmeldedaten	admin / admin
Hauptfunktionen	Verwaltung über Webinterface, VLAN, QoS, Link-Aggregation, Sicherheit
Installation	Auf 19-Zoll-Rack oder Arbeitsfläche
Mitgeliefertes Zubehör	Schnellinstallationsanleitung, CD-ROM, Konsolenkabel, Netzkabel, L-Winkel
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; trockenes, nicht scheuerndes Tuch verwenden
Sicherheit	Wärmequellen, Feuchtigkeit und elektromagnetische Störungen vermeiden
Ersatzteile und Reparierbarkeit	Bei Ersatz den lokalen Händler kontaktieren
Normen	CE, EN 55032, EN 55024

Häufig gestellte Fragen - GTL2661 LEVELONE

Wie greife ich auf die Konfigurationsoberfläche des Switches zu?

Verbinden Sie sich über einen Browser mit der Adresse 192.168.1.1. Die Standard-Anmeldedaten sind admin für den Benutzernamen und admin für das Passwort.

Was tun, wenn die Standard-IP-Adresse nicht funktioniert?

Stellen Sie sicher, dass Ihr Computer im selben Subnetz ist (IP-Adresse zwischen 192.168.1.2 und 192.168.1.254). Verwenden Sie ein direktes Ethernet-Kabel. Wenn Sie die IP geändert haben, führen Sie einen Werksreset durch, indem Sie die Reset-Taste 10 Sekunden lang gedrückt halten.

Wie konfiguriere ich VLANs auf dem GTL2661?

Melden Sie sich an der Weboberfläche an. Gehen Sie zum Abschnitt VLAN. Sie können 802.1Q-VLANs erstellen, Ports zuweisen und die VLAN-ID (PVID) für jeden Port konfigurieren.

Kann ich SFP-Kabel für Glasfaserverbindungen verwenden?

Ja, der GTL2661 verfügt über zwei SFP-Steckplätze (mini-GBIC), die mit 1000Base-SX/LX-Modulen kompatibel sind. Verwenden Sie standardmäßige Module.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Vorderseite etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Das Gerät startet mit der Standardkonfiguration neu.

Die Betriebsanzeige leuchtet nicht, was tun?

Überprüfen Sie das Netzkabel und die Steckdose (100-240V). Stellen Sie sicher, dass der Netzschalter auf 'ON' steht. Wenn das Problem weiterhin besteht, könnte das Netzteil defekt sein.

Wie montiere ich den Switch in ein Rack?

Befestigen Sie die beiden mitgelieferten L-Winkel mit den Schrauben an den Seiten des Switches. Schieben Sie den Switch in das Rack und schrauben Sie die Winkel an den Schienen fest. Stellen Sie sicher, dass das Rack stabil und geerdet ist.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der LevelOne-Website herunter. Melden Sie sich an der Weboberfläche an, gehen Sie zu Wartung > Firmware-Update, wählen Sie die Datei aus und klicken Sie auf Aktualisieren. Unterbrechen Sie während des Vorgangs nicht die Stromversorgung.

Wie reinige ich den Switch?

Ziehen Sie den Netzstecker. Verwenden Sie ein trockenes, nicht scheuerndes Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine Chemikalien oder Wasser.

Was tun bei Fehlfunktion oder Konfigurationsverlust?

Versuchen Sie einen Reset des Geräts (Reset-Taste). Wenn das Problem weiterhin besteht, überprüfen Sie Kabel und Verbindungen. Konsultieren Sie die Installationsanleitung auf der CD-ROM. Kontaktieren Sie bei Bedarf den LevelOne-Support.

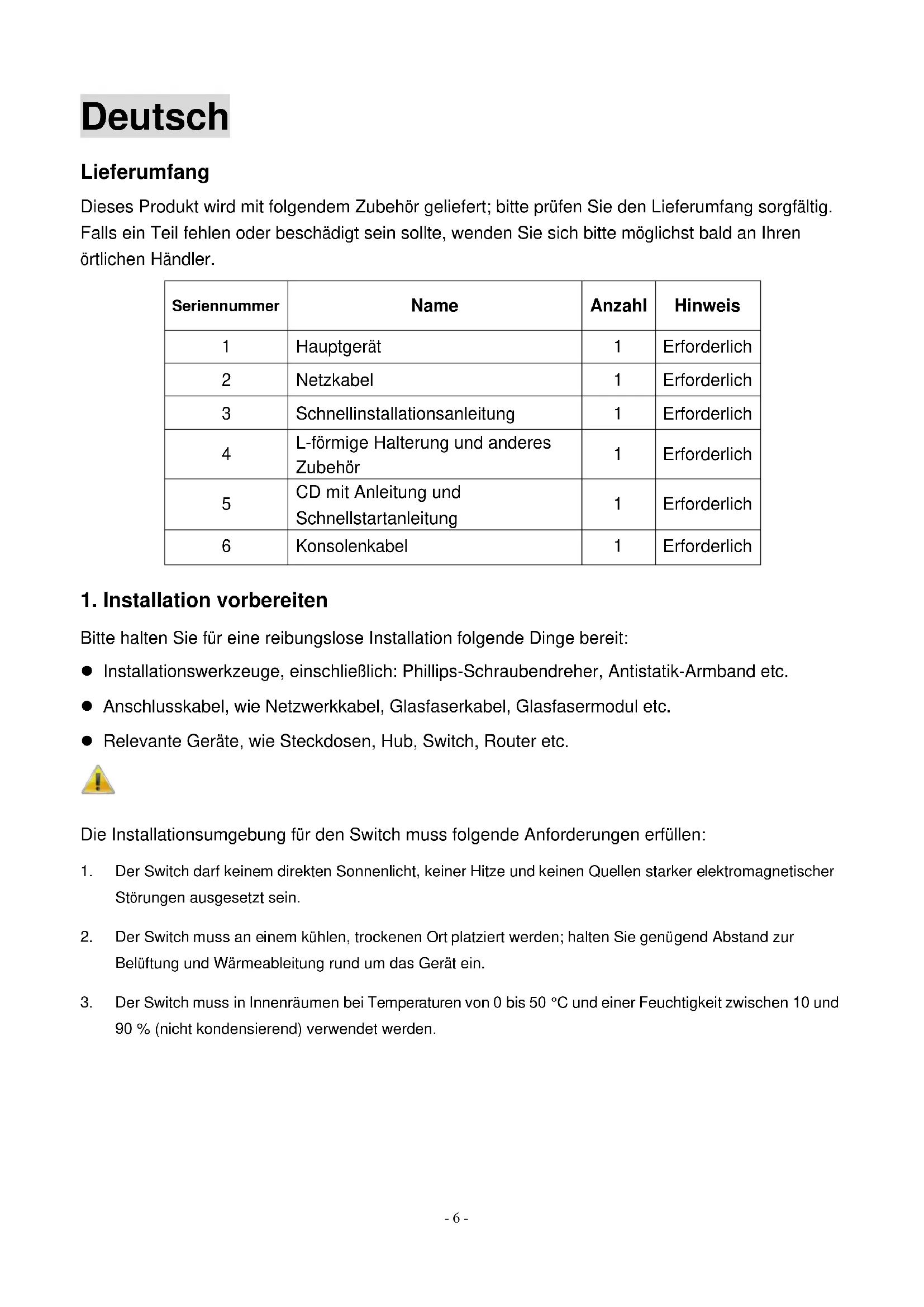

BEDIENUNGSANLEITUNG GTL2661 LEVELONE

Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang sorgfältig. Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst bald an Ihren örtlichen Händler.

Seriennummer	Name	Anzahl	Hinweis
1	Hauptgerät	1	Erforderlich
2	Netzkabel	1	Erforderlich
3	Schnellinstallationsanleitung	1	Erforderlich
4	L-förmige Halterung und anderes Zubehör	1	Erforderlich
5	CD mit Anleitung und Schnellstartanleitung	1	Erforderlich
6	Konsolenkabel	1	Erforderlich

1. Installation vorbereiten

Bitte halten Sie für eine reibungslose Installation folgende Dinge bereit:

• Installationswerkzeuge, einschließlich: Phillips-Schraubendreher, Antistatik-Armband etc.
• Anschlusskabel, wie Netzwerkkabel, Glasfaserkabel, Glasfasermodul etc.
  ● Relevante Geräte, wie Steckdosen, Hub, Switch, Router etc.

Die Installationsumgebung für den Switch muss folgende Anforderungen erfüllen:

1. Der Switch darf keinem direkten Sonnenlicht, keiner Hitze und keinen Quellen starker elektromagnetischer Störungen ausgesetzt sein.
2. Der Switch muss an einem kühlen, trockenen Ort platziert werden; halten Sie genügend Abstand zur Belüftung und Wärmeableitung rund um das Gerät ein.
3. Der Switch muss in Innenräumen bei Temperaturen von 0 bis 50 °C und einer Feuchtigkeit zwischen 10 und 90 % (nicht kondensierend) verwendet werden.

2. Geräteinstallation

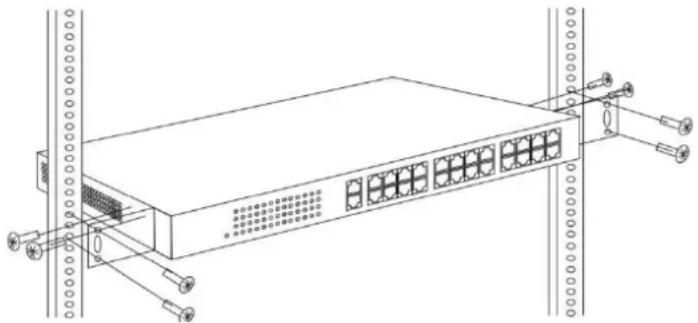

In einem Rack

Installieren Sie den Switch in einem 19-Zoll-Standardrack, befolgen Sie die nachstehenden Installationsschritte:

1. Prüfen Sie Erdung und Stabilität des Rack;
2. Installieren Sie die beiden mitgelieferten L-förmigen Halterungen an beiden Seiten der Switch-Blende; befestigen Sie sie mit den mitgelieferten Schrauben;
3. Platzieren Sie den Switch an der geeigneten Position im Rack, stützen Sie ihn durch eine Ablage;
4. Sichern Sie die L-förmigen Halterungen an den Führungsschlitzen an beiden Enden des Racks, damit der Switch stabil horizontal montiert werden kann;
5. Verbinden Sie den Netzanschluss am Switch über das Netzkabel mit einer Steckdose.

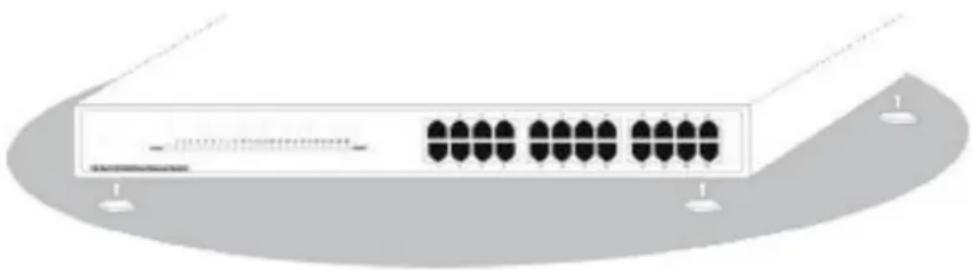

■ Auf einem Arbeitstisch

Installieren Sie den Switch auf einem Arbeitstisch, befolgen Sie die nachstehenden Installationsschritte:

1. Platzieren Sie den Switch mit seiner Unterseite nach oben auf einem ausreichend großen, stabilen und angemessen geerdeten Arbeitstisch;
2. Entfernen Sie die Schutzfolie an den Füßen und befestigen Sie die 4 Auflagen in den 4 runden Schlitzen an der Unterseite des Gehäuses;
3. Drehen Sie den Switch um und stellen Sie ihn so auf den Arbeitstisch, dass er stabil steht;
4. Verbinden Sie den Netzanschluss am Switch über das Netzkabel mit einer Steckdose.

1. Der Switch arbeitet mit 100 bis 240 V Wechselspannung bei 50/60 Hz; achten Sie darauf, dass Stromversorgung und Erdung normal funktionieren, bevor Sie das Gerät einschalten.
2. Bitte prüfen Sie nach dem Einschalten, ob die Betriebsanzeige am Switch leuchtet; dies zeigt an, dass das Gerät richtig an die Stromversorgung angeschlossen ist.
3. Stellen Sie keine schweren Gegenstände auf den Switch.

3. Am Gerät anmelden

1. Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkabel mit einem Computer.
2. Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: Ihren Computer einrichten.

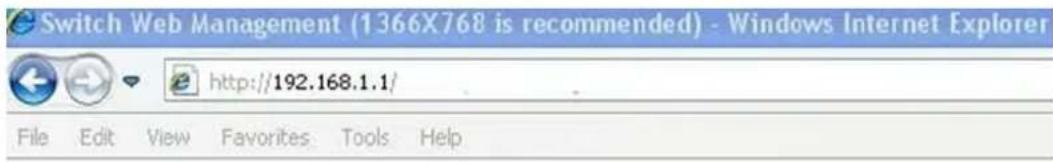

3. Am Gerät anmelden: Ö ffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den werkseitigen Benutzernamen „admin- und das Kennwort „admin ein, klicken Sie dann aufOK.

Anhang: Ihren Computer einrichten

■ Windows

1. Klicken Sie auf Start → Systemsteuerung → Netzwerk und Internet → Netzwerk- und Freigabecenter → Adaptereinstellungen ändern, rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften;

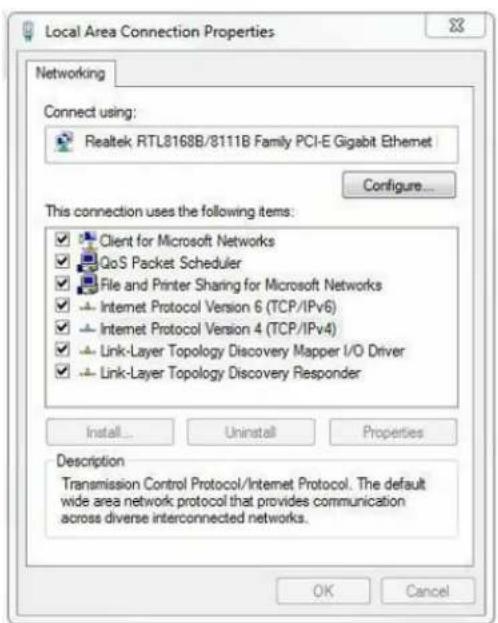

2. Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4);

1. IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der folgenden freien IP-Adressen 192.168.1.2 bis 192.168.1.254 sein; klicken Sie dann zum Zurückkehren zur vorherigen Seite auf OK und dann erneut auf OK.

Français

Konformitätserklärung

Der Hersteller

Adresse

Digital Data Communications GmbH

Hohe Straße 1, 44139 Dortmund, Germany

erklärt hiermit, dass das Produkt

Typ

Ethernet switch

Produkt

GTL-2661

Markenname

LevelOne

den folgenden Richtlinien entspricht:

2014/30/EU

Für die Beurteilung der Einhaltung der Konformität angewandte Normen:

■ EN 55032:2012 +AC:2013, Class A
■ AS/NZS CLSPR 32:2013, Class A
CISPR 32:2012, Class A
■ EN 61000-3-2:2014, Class A
■ EN 61000-3-3:2013
■ EN 550242:2010+A1:2015
■ EN 61000-4-2:2009 / IEC 61000-4-2:2008 ED. 2.0
■ EN 61000-4-3:2006 +A1:2008 +A2:2010 / IEC 61000-4-3:2010 ED. 3.2
■ EN 61000-4-4:2012 / IEC 61000-4-4:2012 ED. 3.0
■ EN 61000-4-5:2014 / IEC 61000-4-5:2014 ED. 3.0
■ EN 61000-4-6:2014 / IEC 61000-4-6:2013 ED. 4.0
■ EN 61000-4-8:2010 / IEC 61000-4-8:2009 ED. 2.0
■ EN 61000-4-11:2004 / IEC 61000-4-11:2004 ED. 2.0

CE

Das Zeichen bestätigt, dass dieses Produkt oben aufgeführte Normen und Bestimmungen erfüllt.

Amanda(Shu-Wen) Chen

Name (Full Name)

2017/12/4

Date

Geschäftsführerin Title/Department Legal Signature
