| Tipo de producto | Conmutador de red Gigabit administrable |
| Marca | LevelOne |
| Modelo | GTL2661 |
| Dimensiones (aprox.) | 440 x 200 x 44 mm (montaje en rack de 19 pulgadas) |
| Peso (aprox.) | 2,5 kg |
| Alimentación | AC 100-240 V, 50/60 Hz |
| Temperatura de funcionamiento | 0 °C a 50 °C |
| Humedad de funcionamiento | 10% a 90% sin condensación |
| Número de puertos | 26 puertos Gigabit (24 RJ-45 + 2 SFP) |
| Dirección IP por defecto | 192.168.1.1 |
| Credenciales por defecto | admin / admin |
| Funciones principales | Gestión vía interfaz Web, VLAN, QoS, agregación de enlaces, seguridad |
| Instalación | En rack de 19 pulgadas o sobre una superficie de trabajo |
| Accesorios incluidos | Guía de instalación rápida, CD-ROM, cable de consola, cable de alimentación, soportes en L |
| Mantenimiento y limpieza | Desconectar antes de limpiar; usar un paño seco y no abrasivo |
| Seguridad | Evitar fuentes de calor, humedad e interferencias electromagnéticas |
| Piezas de repuesto y reparabilidad | Contactar al distribuidor local para cualquier reemplazo |
| Normas | CE, EN 55032, EN 55024 |
Preguntas frecuentes - GTL2661 LEVELONE
Preguntas de los usuarios sobre GTL2661 LEVELONE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Interruptor en formato PDF gratis! Encuentra tus instrucciones GTL2661 - LEVELONE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GTL2661 de la marca LEVELONE.
MANUAL DE USUARIO GTL2661 LEVELONE

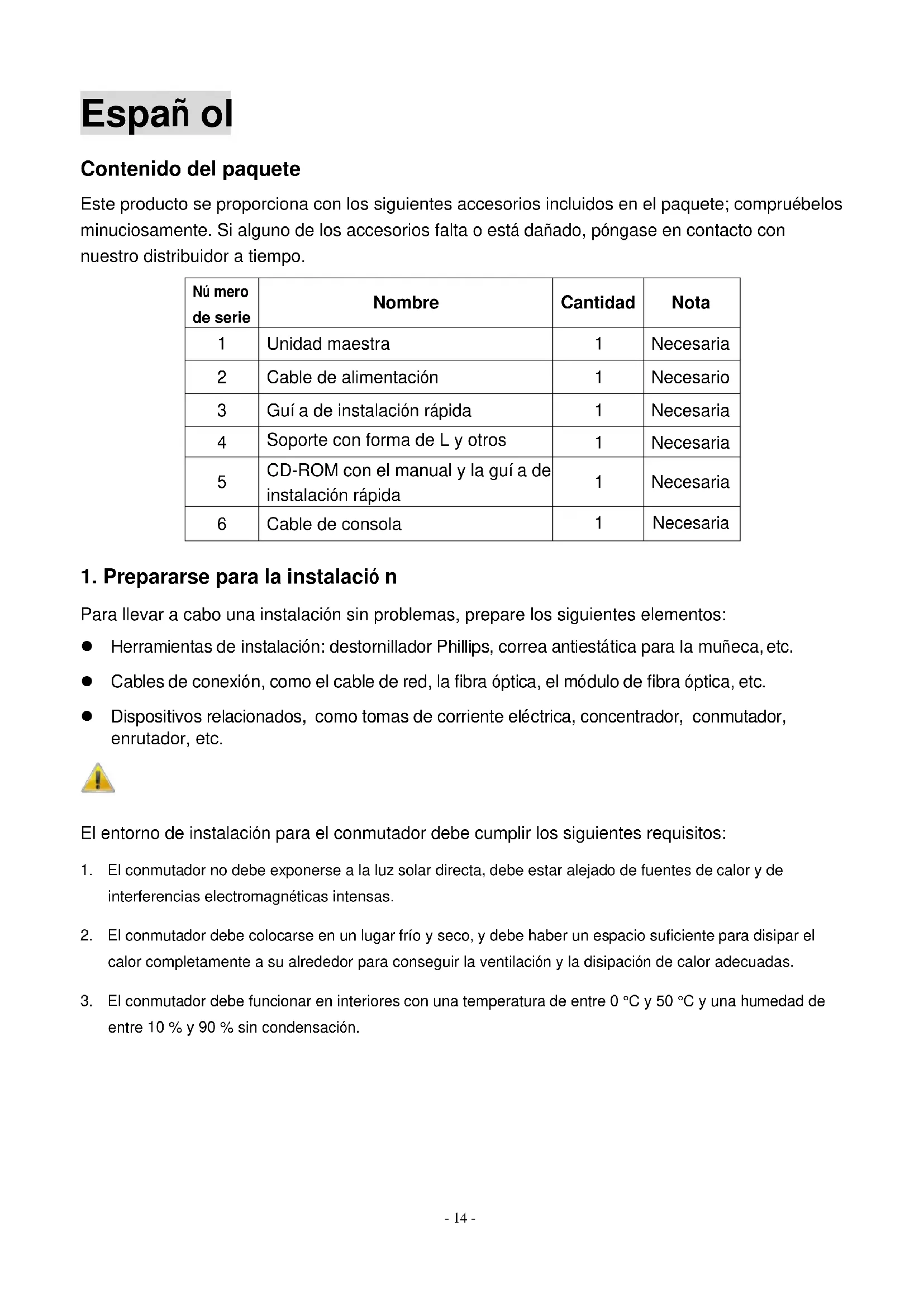

Contenido del paquete
Este producto se proporciona con los siguientes accesorios incluidos en el paquete; compruébelos minuciosamente. Si alguno de los accesorios falta o está dañado, póngase en contacto con nuestro distribuidor a tiempo.
| Nú mero de serie | Nombre | Cantidad | Nota |
| 1 | Unidad maestra | 1 | Necesaria |
| 2 | Cable de alimentación | 1 | Necesario |
| 3 | Guí a de instalación rápida | 1 | Necesaria |
| 4 | Soporte con forma de L y otros | 1 | Necesaria |
| 5 | CD-ROM con el manual y la guí a de instalación rápida | 1 | Necesaria |
| 6 | Cable de consola | 1 | Necesaria |
1. Prepararse para la instalació n
Para llevar a cabo una instalación sin problemas, prepare los siguientes elementos:
- Herramientas de instalación: destornillador Phillips, correa antiestática para la muñeca, etc.
- Cables de conexión, como el cable de red, la fibra óptica, el módulo de fibra óptica, etc.
- Dispositivos relacionados, como tomas de corriente eléctrica, concentrador, conmutador, enrutador, etc.
El entorno de instalación para el conmutador debe cumplir los siguientes requisitos:
- El conmutador no debe exponerse a la luz solar directa, debe estar alejado de fuentes de calor y de interferencias electromagnéticas intensas.
- El conmutador debe colocarse en un lugar frío y seco, y debe haber un espacio suficiente para disipar el calor completamente a su alrededor para conseguir la ventilación y la disipación de calor adecuadas.
- El conmutador debe funcionar en interiores con una temperatura de entre 0 °C y 50 °C y una humedad de entre 10 % y 90 % sin condensación.
2. Instalació n del equipo

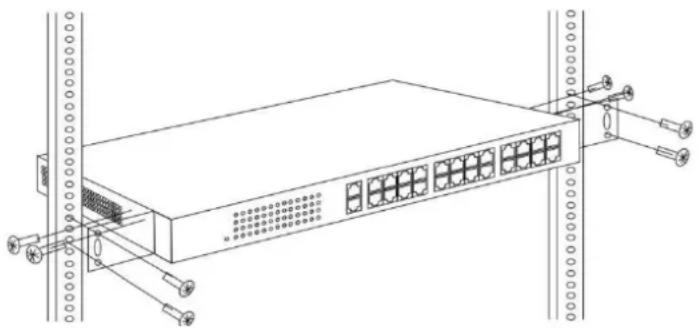

■ Se instala en el bastidor
Instale el conmutador en un bastidor estándar de 19 pulgadas y siga los pasos de instalación que se indican a continuación:
- Compruebe la toma de tierra y la estabilidad del bastidor;
- Instale los dos soportes con forma de L de los accesorios en ambos lados del panel de conmutación y fí jelos con los tornillos incluidos con los accesorios;
- Coloque el conmutador en la ubicación adecuada del bastidor y apóyelo utilizando unabandeja;
- Fije los soportes con forma de L en la ranuras de guía fijadas a ambos extremos del bastidor para garantizar que el conmutador se puede montar en dicho bastidor de una manera estable y horizontal;
- Utilice un cable de alimentación para enchufar el conector de alimentación del conmutador a la toma de alimentación.

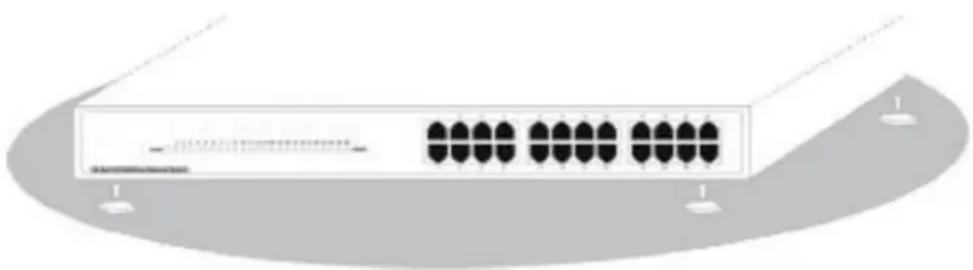

■ Instalado en la mesa de trabajo
Instale el conmutador en una mesa de trabajo y siga los pasos de instalación que se indican a continuación:
- Coloque el conmutador con su parte inferior hacia arriba en una mesa de trabajo suficientemente grande, estable y correctamente conectada a tierra;
- Quite el papel protector adhesivo del pie y pegue las 4 almohadillas en las 4 ranuras redondas situadas en la parte inferior de la carcasa respectivamente;
- Dé la vuelta al conmutador y colóquelo en la mesa de trabajo de manera que quede estable;
- Utilice un cable de alimentación para enchufar el conector de alimentación del conmutador a la toma de alimentación.
-
El conmutador utiliza corriente alterna con los valores de 100-240 V y 50/60 Hz. Asegúrese de que tanto la toma de alimentación, la toma de tierra están en buen estado antes de conectar la alimentación.
-
Después de conectar la alimentación, compruebe que el indicador de alimentación del conmutador (Alimentación) está encendido, en cuyo caso indica que el suministro eléctrico está conectado correctamente.
- No coloque objetos pesados sobre el conmutador.
3. Iniciar sesió n en el equipo
- Conecte el cable de interfaz RJ-45 de un conmutador con un equipo mediante un cable de red.
- Establezca las propiedades TCP/IP del equipo. Consulte el Apéndice: Configurar el equipo.

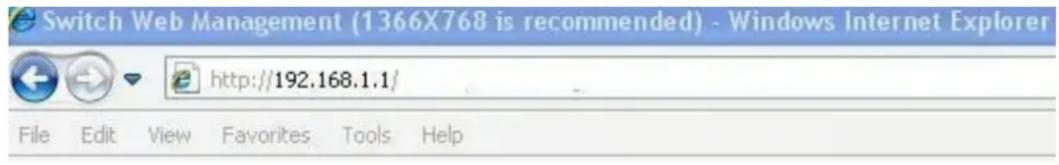

- Iniciar sesión en el equipo: abra un explorador y escriba 192.168.1.1 en la barra de direcciones y, a continuación, presione entrar. En la interfaz de inicio de sesión desplegable, introduzca el nombre de usuario de inicio de sesión de fábrica ("admin"), la contraseña ("admin") y haga clicen Aceptar.
Apéndice: Configurar el equipo
Windows
- Haga clic en Inicio—> Panel de control —> Redes e Internet —> Centro de redes y recursos compartidos —> Cambiar configuración del adaptador, haga clic con el botón derecho en Conexión local y seleccione Propiedades;
- Establezca la dirección IP del equipo: la dirección IP del equipo debe ser cualquiera de las siguientes direcciones IP disponibles: 192.168.1.2 \~ 192.168.1.254. A continuación, haga clic en Aceptar para volver a la página anterior y, por último, haga clic en Aceptar.
Italiano
Anexo: Configurar o computador
■ Windows
Declaración de Conformidad
El fabricante
Dirección:
Digital Data Communications GmbH
Hohe Straße 1, 44139 Dortmund, Germany
Declara mediante este documento que el producto
Tipo Ethernet switch
Producto GTL-2661
Marca LevelOne
Cumple con las siguientes directivas:
■ Directiva 2014/30/EU
El producto cumple asimismo con las siguientes normas:
■ EN 55032:2012 +AC:2013, Class A
■ AS/NZS CLSPR 32:2013, Class A
CISPR 32:2012, Class A
■ EN 61000-3-2:2014, Class A
■ EN 61000-3-3:2013
■ EN 550242:2010+A1:2015
■ EN 61000-4-2:2009 / IEC 61000-4-2:2008 ED. 2.0
■ EN 61000-4-3:2006 +A1:2008 +A2:2010 / IEC 61000-4-3:2010 ED. 3.2
■ EN 61000-4-4:2012 / IEC 61000-4-4:2012 ED. 3.0
■ EN 61000-4-5:2014 / IEC 61000-4-5:2014 ED. 3.0
■ EN 61000-4-6:2014 / IEC 61000-4-6:2013 ED. 4.0
■ EN 61000-4-8:2010 / IEC 61000-4-8:2009 ED. 2.0
■ EN 61000-4-11:2004 / IEC 61000-4-11:2004 ED. 2.0
CE
Este producto ha sido diseñado para su uso sólo en interiores.
La marca CE certifica que este producto se adecua a las especificaciones y regulaciones arriba mencionadas.
Este producto es adecuado para todos los países de la UE.
| Amanda(Shu-Wen) Chen |
| Name (Full Name) |
| 2017/12/4 |
| Date |

