Type de produit	Commutateur réseau Gigabit administrable
Marque	LevelOne
Modèle	GTL2661
Dimensions (approx.)	440 x 200 x 44 mm (montage rack 19 pouces)
Poids (approx.)	2,5 kg
Alimentation	AC 100-240 V, 50/60 Hz
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10% à 90% sans condensation
Nombre de ports	26 ports Gigabit (24 RJ-45 + 2 SFP)
Adresse IP par défaut	192.168.1.1
Identifiants par défaut	admin / admin
Fonctions principales	Gestion via interface Web, VLAN, QoS, agrégation de liens, sécurité
Installation	Sur rack 19 pouces ou sur plan de travail
Accessoires inclus	Guide d'installation rapide, CD-ROM, câble console, cordon d'alimentation, supports L
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et non abrasif
Sécurité	Éviter les sources de chaleur, humidité et interférences électromagnétiques
Pièces détachées et réparabilité	Contacter le revendeur local pour tout remplacement
Normes	CE, EN 55032, EN 55024

FOIRE AUX QUESTIONS - GTL2661 LEVELONE

Comment accéder à l'interface de configuration du commutateur ?

Connectez-vous via un navigateur à l'adresse 192.168.1.1. Les identifiants par défaut sont admin pour le nom d'utilisateur et admin pour le mot de passe.

Que faire si l'adresse IP par défaut ne fonctionne pas ?

Vérifiez que votre ordinateur est dans le même sous-réseau (adresse IP entre 192.168.1.2 et 192.168.1.254). Utilisez un câble Ethernet direct. Si vous avez modifié l'IP, effectuez un rétablissement des paramètres d'usine en maintenant le bouton Reset enfoncé pendant 10 secondes.

Comment configurer les VLAN sur le GTL2661 ?

Connectez-vous à l'interface web. Allez dans la section VLAN. Vous pouvez créer des VLAN 802.1Q, attribuer des ports et configurer le VLAN ID (PVID) pour chaque port.

Puis-je utiliser des câbles SFP pour les liaisons fibre ?

Oui, le GTL2661 dispose de deux emplacements SFP (mini-GBIC) compatibles avec des modules 1000Base-SX/LX. Assurez-vous d'utiliser des modules standard.

Comment réinitialiser le commutateur aux réglages d'usine ?

Maintenez le bouton Reset situé à l'avant pendant environ 10 secondes jusqu'à ce que les voyants clignotent. L'appareil redémarrera avec la configuration par défaut.

Le voyant d'alimentation ne s'allume pas, que faire ?

Vérifiez le cordon d'alimentation et la prise électrique (100-240V). Assurez-vous que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, le bloc d'alimentation peut être défectueux.

Comment monter le commutateur dans un rack ?

Fixez les deux supports en L fournis sur les côtés du commutateur avec les vis. Glissez le commutateur dans le rack et vissez les supports aux montants. Assurez-vous que le rack est stable et mis à la terre.

Quelle est la méthode pour mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site de LevelOne. Connectez-vous à l'interface web, allez dans Maintenance > Mise à jour du firmware, sélectionnez le fichier et cliquez sur Mettre à jour. Ne coupez pas l'alimentation pendant l'opération.

Comment nettoyer le commutateur ?

Débranchez l'appareil. Utilisez un chiffon sec non abrasif pour essuyer la surface. N'utilisez pas de produits chimiques ou d'eau.

Que faire en cas de dysfonctionnement ou de perte de configuration ?

Essayez de réinitialiser l'appareil (bouton Reset). Si le problème persiste, vérifiez les câbles et les connexions. Consultez le guide d'installation fourni sur le CD-ROM. Contactez le support LevelOne si nécessaire.

MODE D'EMPLOI GTL2661 LEVELONE

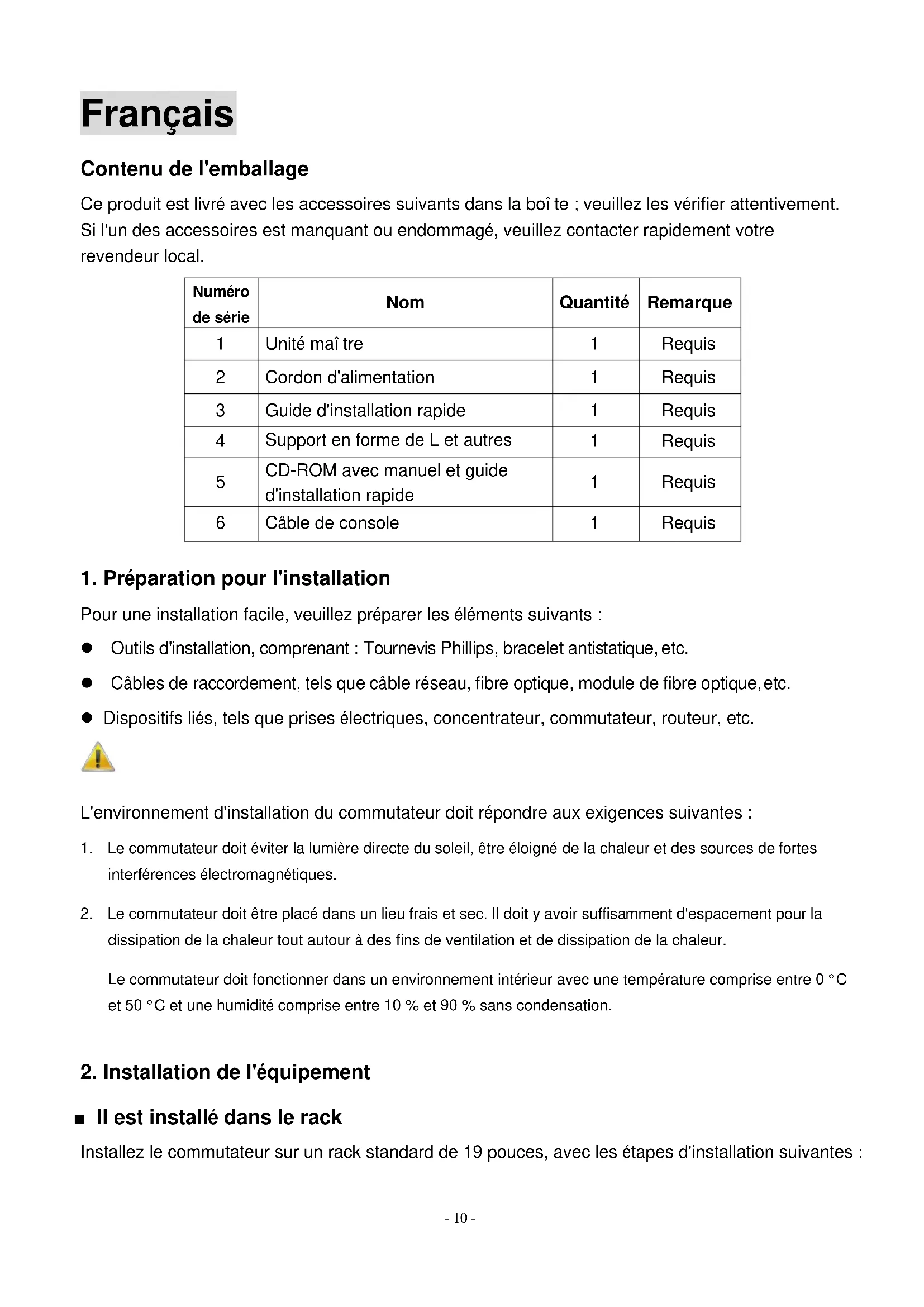

Contenu de l'emballage

Ce produit est livré avec les accessoires suivants dans la boîte ; veuillez les vérifier attentivement. Si l'un des accessoires est manquant ou endommagé, veuillez contacter rapidement votre revendeur local.

Numéro de série	Nom	Quantité	Remarque
1	Unité maî tre	1	Requis
2	Cordon d'alimentation	1	Requis
3	Guide d'installation rapide	1	Requis
4	Support en forme de L et autres	1	Requis
5	CD-ROM avec manuel et guide d'installation rapide	1	Requis
6	Câble de console	1	Requis

1. Préparation pour l'installation

Pour une installation facile, veuillez préparer les éléments suivants :

• Outils d'installation, comprenant : tournevis Phillips, bracelet antistatique, etc.
• Câbles de raccordement, tels que câble réseau, fibre optique, module de fibre optique, etc.
• Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc.

L'environnement d'installation du commutateur doit répondre aux exigences suivantes :

1. Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des sources de fortes interférences électromagnétiques.
2. Le commutateur doit être placé dans un lieu frais et sec. Il doit y avoir suffisamment d'espacement pour la dissipation de la chaleur tout autour à des fins de ventilation et de dissipation de la chaleur.

Le commutateur doit fonctionner dans un environnement intérieur avec une température comprise entre 0 °C et 50 °C et une humidité comprise entre 10 % et 90 % sans condensation.

Il est installé dans le rack

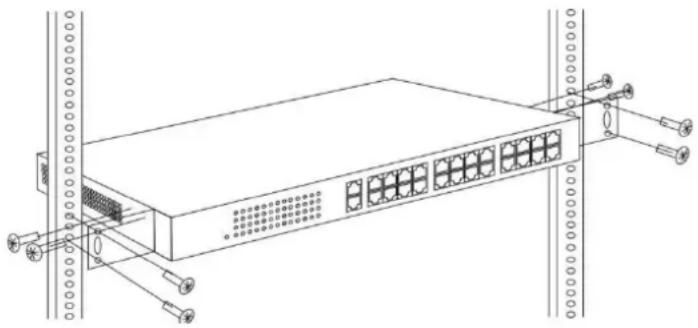

Installez le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes :

1. Vérifiez la mise à la terre et la stabilité du rack;
2. Installez les deux supports en forme de L provenant des accessoires sur les deux côtés du panneau du commutateur et fixez-les avec les vis provenant des accessoires;
3. Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide d'un plateau;
4. Fixez solidement les supports en forme de L sur les fentes de guidage fixées aux deux extrémités du rack, pour vous assurer que le commutateur puisse être monté sur le rack d'une manière stable et horizontale;
5. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.

Installé sur la table de travail

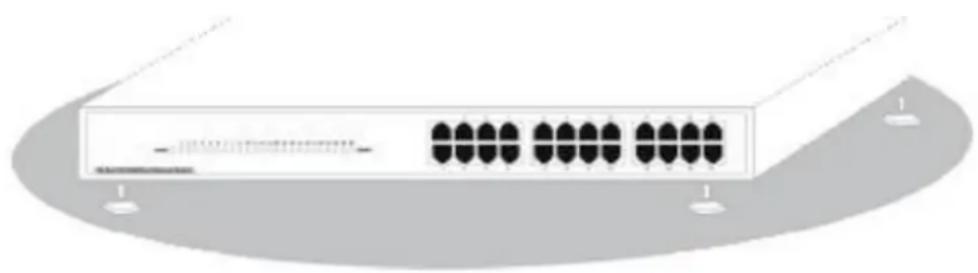

Installez le commutateur sur une table de travail, avec les étapes d'installation suivantes :

1. Placez le commutateur avec sa base orientée vers le haut sur une table de travail suffisamment grande, stable et correctement mise à la terre;
2. Retirez le papier adhésif de protection du patin pour pied et collez les 4 patins dans les 4 emplacements ronds au fond du boîtier;
3. Retournez le commutateur et placez-le sur la table de travail de manière stable;
4. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.

1. Le commutateur fonctionne avec une alimentation secteur CA 100-240 V 50/60 Hz, assurez-vous que l'alimentation électrique et la mise à la terre sont normales avant de mettre sous tension.
2. Après avoir mis sous tension, veuillez vérifier que l'indicateur d'alimentation (Alimentation) du commutateur est allumé, si tel est le cas, il indique que l'alimentation électrique est branchée correctement.
3. Ne placez pas d'objets lourds sur le commutateur.

3. Connexion à l'équipement

1. Raccordez le câble d'interface RJ-45 d'un commutateur à un ordinateur avec un câble réseau.
2. Définissez les propriétés TCP/IP de l'ordinateur, consultez l'Annexe : Configurer votre ordinateur.

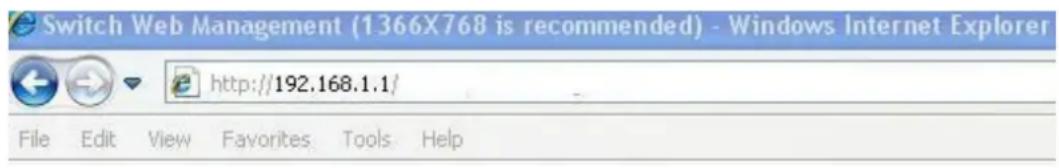

3. Connexion à l'équipement : Ouvrez un navigateur et saisissez 192.168.1.1 dans la barre d'adresse, puis appuyez sur Entrée ; dans l'interface contextuelle de connexion, saisissez le nom d'utilisateur de connexion d'usine « admin », le mot de passe « admin » et cliquez sur OK.

Annexe : configurer votre ordinateur

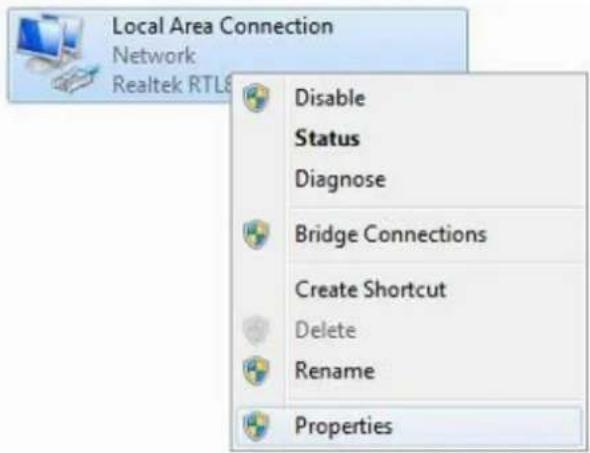

1. Cliquez sur Démarrer—> Panneau de configuration—> Réseau et Internet—> Centre réseau et partage—> Modifier les paramètres de l'adaptateur, faites un clic droit sur Connexion locale et sélectionnez Propriétés;

1. Définir l'adresse IP de l'ordinateur : L'adresse IP de l'ordinateur doit être l'une des adresses IP libres suivantes 192.168.1.2 à 192.168.1.254, puis cliquez sur OK. Pour retourner à la page précédente, cliquez sur OK.

Déclaration de conformité

Nous, les soussignés Digital Data Communications GmbH Adresse : Hohe Straße 1, 44139 Dortmund, Germany

Certifie et déclare sous sa seule responsabilité que le produit suivant

Type Ethernet switch

Produit GTL-2661

Enseigne LevelOne

En conformité avec les exigences essentielles de la directive 2014/30/EU sur la base des normes suivantes:

Les normes harmonisées d'eu

■ EN 55032:2012 + AC:2013, Class A ■ AS/NZS CLSPR 32:2013, Class A CISPR 32:2012, Class A ■ EN 61000-3-2:2014, Class A ■ EN 61000-3-3:2013 ■ EN 550242:2010+A1:2015 ■ EN 61000-4-2:2009 / IEC 61000-4-2:2008 ED. 2.0 ■ EN 61000-4-3:2006 +A1:2008 +A2:2010 / IEC 61000-4-3:2010 ED. 3.2 ■ EN 61000-4-4:2012 / IEC 61000-4-4:2012 ED. 3.0 ■ EN 61000-4-5:2014 / IEC 61000-4-5:2014 ED. 3.0 ■ EN 61000-4-6:2014 / IEC 61000-4-6:2013 ED. 4.0 ■ EN 61000-4-8:2010 / IEC 61000-4-8:2009 ED. 2.0 ■ EN 61000-4-11:2004 / IEC 61000-4-11:2004 ED. 2.0 ■

Le symbole confirme que ce produit répond aux normes et règlements ci-dessus.

Amanda(Shu-Wen) Chen

Name (Full Name)

2017/12/4

Date

Geschäftsführerin Title/Department Legal Signature
