Tipo de produto	Comutador de rede Gigabit gerenciável
Marca	LevelOne
Modelo	GTL2661
Dimensões (aprox.)	440 x 200 x 44 mm (montagem em rack de 19 polegadas)
Peso (aprox.)	2,5 kg
Alimentação	AC 100-240 V, 50/60 Hz
Temperatura de operação	0 °C a 50 °C
Umidade de operação	10% a 90% sem condensação
Número de portas	26 portas Gigabit (24 RJ-45 + 2 SFP)
Endereço IP padrão	192.168.1.1
Credenciais padrão	admin / admin
Funções principais	Gerenciamento via interface web, VLAN, QoS, agregação de links, segurança
Instalação	Em rack de 19 polegadas ou em superfície de trabalho
Acessórios inclusos	Guia de instalação rápida, CD-ROM, cabo de console, cabo de alimentação, suportes L
Manutenção e limpeza	Desconectar antes de limpar; usar um pano seco e não abrasivo
Segurança	Evitar fontes de calor, umidade e interferências eletromagnéticas
Peças de reposição e reparabilidade	Contatar o revendedor local para qualquer substituição
Normas	CE, EN 55032, EN 55024

Perguntas frequentes - GTL2661 LEVELONE

Como acessar a interface de configuração do comutador?

Conecte-se através de um navegador ao endereço 192.168.1.1. As credenciais padrão são admin para o nome de usuário e admin para a senha.

O que fazer se o endereço IP padrão não funcionar?

Verifique se o seu computador está na mesma sub-rede (endereço IP entre 192.168.1.2 e 192.168.1.254). Use um cabo Ethernet direto. Se você modificou o IP, realize uma restauração das configurações de fábrica mantendo o botão Reset pressionado por 10 segundos.

Como configurar as VLANs no GTL2661?

Conecte-se à interface web. Vá para a seção VLAN. Você pode criar VLANs 802.1Q, atribuir portas e configurar o VLAN ID (PVID) para cada porta.

Posso usar cabos SFP para links de fibra?

Sim, o GTL2661 possui dois slots SFP (mini-GBIC) compatíveis com módulos 1000Base-SX/LX. Certifique-se de usar módulos padrão.

Como redefinir o comutador para as configurações de fábrica?

Mantenha o botão Reset localizado na frente por aproximadamente 10 segundos até que os LEDs pisquem. O dispositivo reiniciará com a configuração padrão.

O LED de alimentação não acende, o que fazer?

Verifique o cabo de alimentação e a tomada elétrica (100-240V). Certifique-se de que o interruptor de alimentação está na posição 'ON'. Se o problema persistir, a fonte de alimentação pode estar com defeito.

Como montar o comutador em um rack?

Fixe os dois suportes em L fornecidos nas laterais do comutador com os parafusos. Deslize o comutador para dentro do rack e aparafuse os suportes aos montantes. Certifique-se de que o rack está estável e aterrado.

Qual é o método para atualizar o firmware?

Baixe o firmware mais recente do site da LevelOne. Conecte-se à interface web, vá em Manutenção > Atualização de firmware, selecione o arquivo e clique em Atualizar. Não desligue a alimentação durante a operação.

Como limpar o comutador?

Desconecte o dispositivo. Use um pano seco não abrasivo para limpar a superfície. Não use produtos químicos ou água.

O que fazer em caso de mau funcionamento ou perda de configuração?

Tente redefinir o dispositivo (botão Reset). Se o problema persistir, verifique os cabos e conexões. Consulte o guia de instalação fornecido no CD-ROM. Contate o suporte da LevelOne se necessário.

MANUAL DE UTILIZADOR GTL2661 LEVELONE

Português ......- 22 -

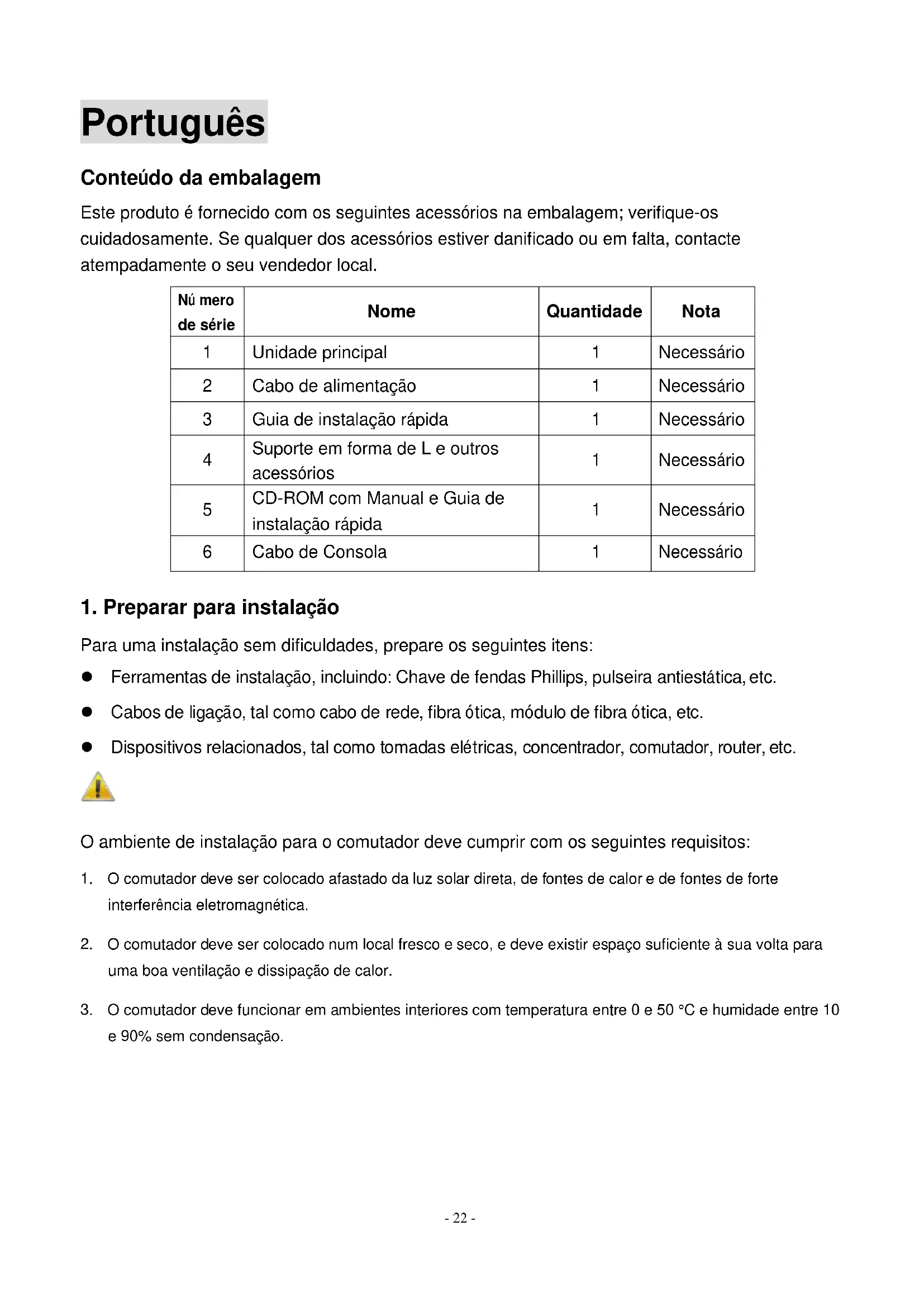

Conteúdo da embalagem

Este produto é fornecido com os seguintes acessórios na embalagem; verifique-os cuidadosamente. Se qualquer dos acessórios estiver danificado ou em falta, contacte atempadamente o seu vendedor local.

Nú mero de série	Nome	Quantidade	Nota
1	Unidade principal	1	Necessário
2	Cabo de alimentação	1	Necessário
3	Guia de instalação rápida	1	Necessário
4	Suporte em forma de L e outros acessórios	1	Necessário
5	CD-ROM com Manual e Guia de instalação rápida	1	Necessário
6	Cabo de Consola	1	Necessário

1. Preparar para instalação

Para uma instalação sem dificuldades, prepare os seguintes itens:

• Ferramentas de instalação, incluindo: Chave de fendas Phillips, pulseira antiestática, etc.
• Cabos de ligação, tal como cabo de rede, fibra ótica, módulo de fibra ótica, etc.
• Dispositivos relacionados, tal como tomadas elétricas, concentrador, comutador, router, etc.

O ambiente de instalação para o comutador deve cumprir com os seguintes requisitos:

1. O comutador deve ser colocado afastado da luz solar direta, de fontes de calor e de fontes de forte interferência eletromagnética.
2. O comutador deve ser colocado num local fresco e seco, e deve existir espaço suficiente à sua volta para uma boa ventilação e dissipação de calor.
3. O comutador deve funcionar em ambientes interiores com temperatura entre 0 e 50 °C e humidade entre 10 e 90% sem condensação.

2. Instalação do equipamento

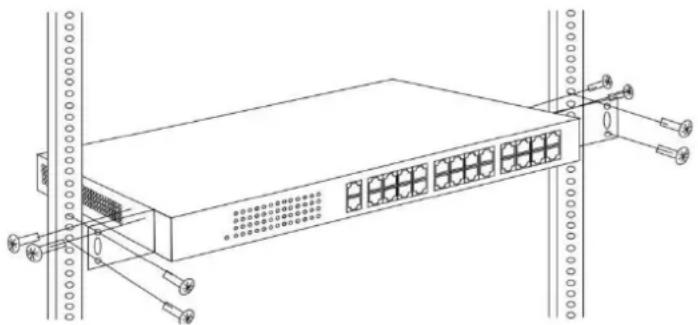

■ Instalação em bastidor

Instale o comutador num bastidor padrão com 19 polegadas, seguindo os passos de instalação abaixo:

1. Verifique a ligação à terra e a estabilidade do bastidor;
2. Instale os dois suportes em forma de L incluídos nos acessórios em ambos os lados do painel do comutador e fixe-os com os parafusos fornecidos;
3. Coloque o comutador no local apropriado no bastidor e suporte-o usando umtabuleiro;
4. Fixe os suportes em forma de L nas ranhuras guia fixas a ambos os lados do bastidor para assegurar que o comutador pode ser montador no bastidor de forma estável na horizontal;
5. Use um cabo de alimentação para ligar o conector de energia do comutador a uma tomada elétrica.

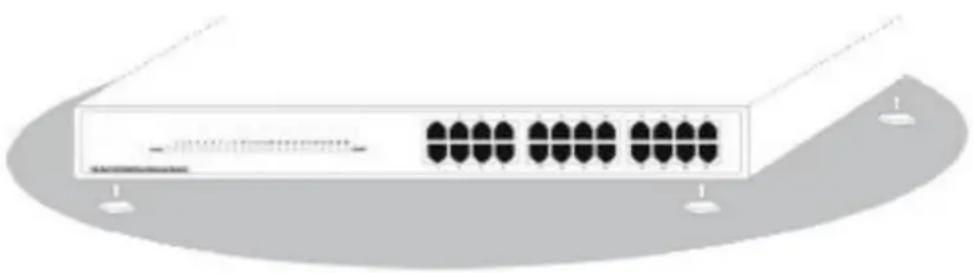

■ Instalação na mesa de trabalho

Instale o comutador numa mesa de trabalho, seguindo os passos de instalação abaixo:

1. Coloque o comutador com a parte inferior voltada para cima num mesa de trabalho suficientemente grande, estável e devidamente ligada à terra;
2. Remova o papel de proteção do adesivo dos pés e cole as 4 bases às 4 ranhuras circulares na parte inferior da caixa;
3. Volte o comutador para cima e coloque-o na mesa de trabalho de formaestável;
4. Use um cabo de alimentação para ligar o conector de energia do comutador a uma tomada elétrica.

1. O comutador utiliza 100-240V, 50/60Hz AC. Certifique-se de que a fonte de alimentação e a ligação à terra estão normais antes de ligar a energia.

2. Depois de ligar, verifique se o indicador de energia (Energia) do comutador está aceso. Em caso afirmativo, tal indica que a fonte de alimentação está ligada corretamente.

3. Não coloque objetos pesados sobre o comutador.

3. Iniciar sessão no equipamento

1. Ligue o cabo de interface RJ-45 do comutador ao computador.
2. Defina as propriedades TCP/IP do computador. Consulte o Anexo: Configurar o computador.

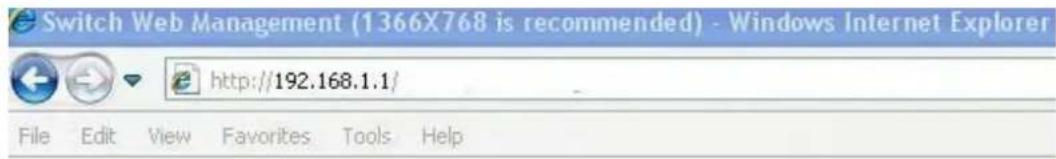

3. Iniciar sessão no equipamento: Abra um browser, digite 192.168.1.1 na barra de endereços e depois prima Enter. Na janela de início de sessão introduza o nome de utilizador "admin" e a palavra-passe "admin" predefinidos e clique em OK.

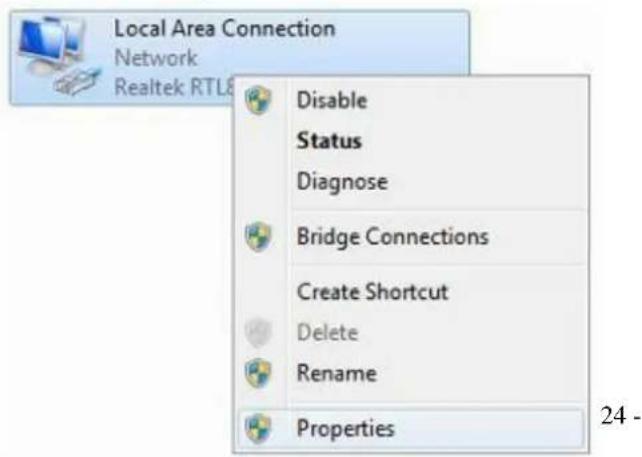

1. Clique em Iniciar—> Painel de Controlo—> Rede e Internet—> Centro de Rede e Partilha—> Alterar definições da placa, clique com o botão direito do rato em Ligação local e selecione Propriedades;

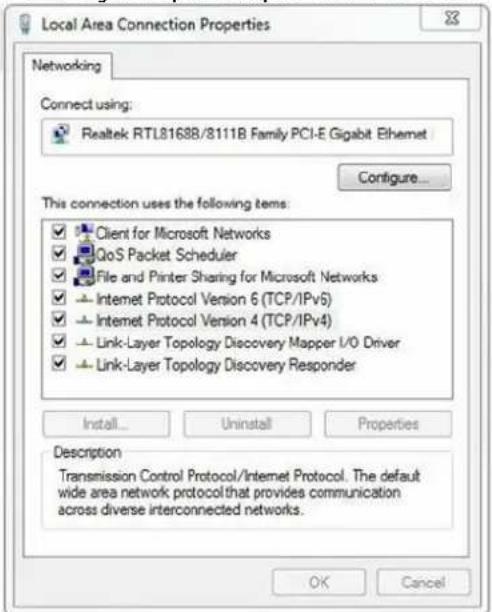

2. Faça duplo clique em Protocolo de Internet 4 (TCP/IPv4);

Defina o endereço IP do computador: O endereço IP do computador deve estar entre o seguinte intervalo de endereços IP livres 192.168.1.2 \~ 192.168.1.254. Clique em OK. Para voltar para a página anterior, clique em OK.
